Как правильно изолировать провода изолентой. Как правильно изолировать провода: пошаговая инструкция и советы профессионалов

Как выбрать подходящий изоляционный материал для проводов. Какие инструменты понадобятся для изоляции. Какие основные этапы включает в себя правильная изоляция проводов. Как обеспечить надежную защиту от поражения током. Какие ошибки нельзя допускать при изоляции электропроводки.

Содержание

Выбор материалов для изоляции проводов

Правильный выбор изоляционных материалов — основа безопасной эксплуатации электропроводки. Какие варианты доступны для изоляции проводов? Самые распространенные материалы:

  • Изоляционная лента (изолента)
  • Термоусадочная трубка
  • Кембрик
  • Изолирующие колпачки
  • Специальные электротехнические компаунды

Изолента — наиболее доступный и универсальный вариант. Она бывает двух основных видов:

  • ПВХ-изолента — для сухих помещений
  • Прорезиненная изолента — для влажных помещений и наружного применения

Термоусадочная трубка обеспечивает более надежную изоляцию, но требует применения термофена. Кембрик удобен для изоляции длинных участков проводов. Колпачки СИЗ используются для изоляции скруток в распределительных коробках.


Необходимые инструменты для изоляции проводов

Для качественной изоляции проводов понадобится следующий набор инструментов:

  • Кусачки или ножницы для резки изоляции
  • Плоскогубцы для формирования скруток
  • Инструмент для зачистки проводов
  • Отвертка
  • Мультиметр для проверки
  • Термофен (при использовании термоусадки)
  • Паяльник (для пайки соединений)

Важно использовать качественные инструменты с изолированными рукоятками для обеспечения безопасности работ. Перед началом изоляции проводов необходимо обесточить электрическую цепь.

Пошаговая инструкция по изоляции проводов

Как правильно выполнить изоляцию проводов? Следуйте этой пошаговой инструкции:

  1. Обесточьте электрическую цепь
  2. Зачистите концы проводов от старой изоляции на 1-1.5 см
  3. Скрутите или спаяйте оголенные жилы проводов
  4. Наденьте изолирующий материал (трубку, кембрик) на соединение
  5. Обмотайте место соединения изолентой в 2-3 слоя
  6. При использовании термоусадки — прогрейте ее феном
  7. Проверьте качество изоляции мультиметром

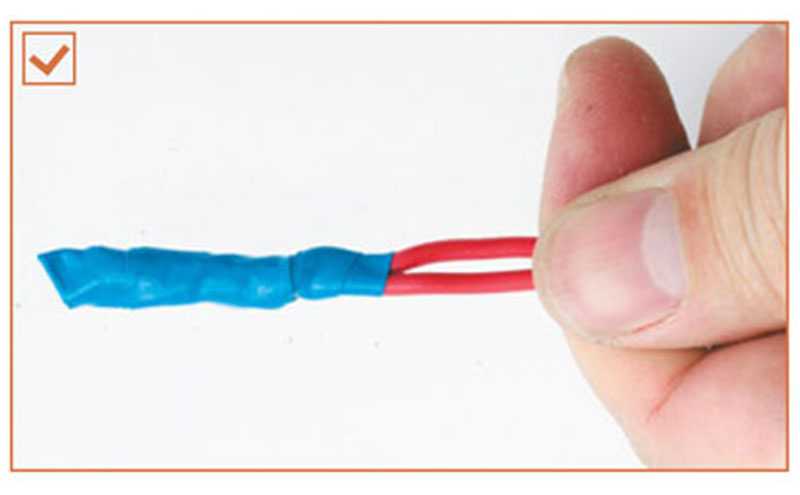

При изоляции изолентой начинайте намотку с неповрежденного участка изоляции. Каждый виток должен перекрывать предыдущий на 1/3-1/2 ширины ленты. Заканчивать намотку также нужно на целой изоляции провода.


Особенности изоляции скруток и паяных соединений

Скрутки и паяные соединения требуют особого внимания при изоляции. Как обеспечить надежную защиту в местах соединения проводов?

  • Для скруток используйте колпачки СИЗ подходящего размера
  • Паяные соединения изолируйте термоусадочной трубкой
  • Дополнительно обмотайте место соединения изолентой
  • При соединении проводов разного сечения используйте специальные гильзы

Важно тщательно изолировать каждую жилу многожильного кабеля по отдельности. Не допускайте контакта оголенных участков разных проводников. После изоляции скрутки или пайки обязательно проверьте качество соединения мультиметром.

Изоляция проводов во влажных помещениях

Во влажных помещениях (ванная, кухня, подвал) к изоляции проводов предъявляются повышенные требования. Как обеспечить надежную защиту электропроводки от влаги?

  • Используйте влагостойкую прорезиненную изоленту
  • Применяйте двойную изоляцию — сначала термоусадку, затем изоленту
  • Все соединения помещайте в герметичные распределительные коробки
  • Используйте кабели и провода с усиленной влагостойкой изоляцией
  • Обработайте места соединений гидрофобным составом

При монтаже проводки во влажных помещениях обязательно соблюдайте требования ПУЭ по степени защиты электрооборудования. Регулярно проверяйте состояние изоляции и при необходимости обновляйте ее.


Типичные ошибки при изоляции проводов

При самостоятельной изоляции проводов часто допускаются ошибки, которые могут привести к коротким замыканиям и возгораниям. Каких ошибок следует избегать?

  • Недостаточная зачистка изоляции перед соединением
  • Слабая скрутка или некачественная пайка
  • Использование обычной изоленты вместо специальной электротехнической
  • Намотка изоленты в один слой
  • Отсутствие изоляции отдельных жил многожильного кабеля
  • Применение изоленты с истекшим сроком годности

Важно помнить, что экономия на качественных изоляционных материалах может привести к серьезным последствиям. Не пренебрегайте правилами электробезопасности и при малейших сомнениях обращайтесь к профессиональным электрикам.

Проверка качества изоляции проводов

После выполнения изоляционных работ необходимо проверить их качество. Как убедиться в надежности изоляции проводов?

  1. Визуальный осмотр — отсутствие оголенных участков, равномерность намотки
  2. Проверка мультиметром — измерение сопротивления изоляции
  3. Испытание повышенным напряжением (выполняется специалистами)
  4. Тепловизионный контроль при нагрузке

Сопротивление изоляции должно быть не менее 0,5 МОм. При обнаружении дефектов изоляции необходимо повторить процедуру изолирования. Регулярный контроль состояния изоляции проводов поможет предотвратить аварийные ситуации.



як правильно заізолювати кабель, стаття VSE-E.COM / Новини

Основне призначення кабелю та дроту – передача електроенергії з джерела до користувача. На ринку кабельної продукції представлені різноманітні види проводів, що відрізняються між собою призначенням, матеріалом струмопровідної жили (мідь, алюміній), видом ізоляції та іншими характеристиками. Для ізоляції дротів часто використовують такий простий матеріал, як ізолента.

Кабель та провід

Електричний провід має у своїй конструкції одну або кілька струмопровідних жил, які комутують між собою дві ділянки електроланцюга. Випускаються такі вироби із ізоляцією або без неї.

За допомогою струмопровідних жив електричний струм передається дротом. Для їх виготовлення застосовується алюмінієвий та мідний дріт – два основні метали, що володіють високими властивостями електропровідності. У деяких випадках, щоб надати провіднику необхідні властивості міцності, його жили виготовляються із сталевого сплаву.

При високих властивостях гнучкості струмопровідних жил провід називають шнуром. Зовнішній шар у шнура виконаний з бавовняного або лавсанового обплетення.

Кабель – це кілька дротів, покритих ізоляційним шаром. Зовні кабель має герметичну оболонку – металеву чи неметалеву.

Виділяють кілька видів кабелю та дроту за їх технічним призначенням:

  • Силові
  • Контрольні
  • Для проводки
  • Телефонні
  • Комп’ютерні
  • Монтажні та інші.

Матеріали для ізоляції

Для захисту людини від струму при виготовленні кабелю застосовуються різні види електроізоляційних матеріалів:

  • пластмаса;
  • гума;
  • кераміка;
  • полівінілхлорид;
  • слюда;
  • інші типи полімерів.

Крім захисту людини від ураження електрострумом, ці матеріали захищають і сам провідник від шкідливого впливу ззовні, що веде до корозії оболонок. Для ізоляції ділянок дротів, з’єднаних між собою, застосовують синю ізоляційну стрічку.

Ізолента – як користуватися

Для того, щоб розібратися, якою ізолентою варто скористатися для ізоляції дроту, потрібно розуміти, в яких умовах провідник буде застосовуватися. Так, для експлуатації всередині приміщень, де немає підвищеної вологості, можна використовувати бавовняну або чорну ізолюючу стрічку. Якщо ж провід буде на вулиці або в будові з високою вологістю, рекомендується взяти вінілову стрічку синього кольору або червону ізоленту.

Слід вимкнути електрику перед початком робіт. У процесі ізоляції дроту, як правило, послідовно виконуються такі етапи:

  • Готується поверхня, що підлягає ізоляції. Мається на увазі зачищення заводської ізоляції, а струмопровідні жили очищаються від бруду, пилу, олії та інших забруднень.
  • Перевірка ізоляції – чи все справно.
  • Знаходимо край стрічки, намагаючись не торкатися її липкого шару.
  • Нову ізоляцію накладають, починаючи із ізольованої ділянки скрученого кабелю. Важливо трохи притискати ізоленту до скручування, щоб контакт був максимально міцним.
  • Після цього стрічка намотується на оголену частину провідника. Це варто робити так, щоб ізоляція виходила за кордон скручених дротів на 1 см.
  • Частина ізоленти, що виступає за межі скручування, згинається та фіксується. Для цього стрічка намотується у протилежному напрямку до краю скручування.
  • Зайвий край стрічки обрізається і в кінці перевірити якість ізоляції.

Основні правила ізоляції ізолентою

Щоб підвищити термін експлуатації виробу, запам’ятайте кілька основних правил, яких варто дотримуватися, незалежно від того, яку ізоленту ви використовуватимете:

  • Не чіпайте липку стрічку пальцями, оскільки це може призвести до зниження характеристик клейкості та порушення ізоляції.
  • Не варто відривати льону руками, скористайтеся ножицями та будівельним ножем. Неправильне обрізування також впливає на клейкість ізоленти.
  • Краще клеїти стрічку відразу на потрібну ділянку. Не варто клеїти спочатку в одному місці, потім відривати ізоленту та приклеювати в іншому. Як правило, після таких маніпуляцій із переклеювання матеріал тримається погано. Це вплине термін служби.
  • Важливо приклеювати ізолюючу стрічку до поверхні щільно, щоб убезпечити місце скручування від попадання вологи. Для цього намотувати потрібно одразу з рулону. Для місць з більш складним доступом рекомендується використовувати рідку стрічку.

Как изолировать провода,электрокоробку,как проверить кабель самому,электролаборатория,Киев,Одесса,Винница,Днепр,Житомир,Харьков

Какие материалы можно использовать для изоляции скрученных,спаянных или сваренных электрических проводов?Как правило для изоляции электропроводки используют несколько видов материалов:

  • Самый популярный материал-это изолента.Она бывает двух видов ПВХ и ХБ.В чем отличие между этой изолентой?ПВХ изоленту рекомендуется использовать для

    изоляции проводов в сухих помещениях, а также если необходимо сделать цветовую маркировку проводов (существует изолента разных цветов, которую можно использовать для обозначения фазы, нуля и земли на конце проводника).ХБ изолента-хлопчатобумажный материал, который является более надежным  не только для электропроводки, но и если необходимо изолировать провода друг от друга под капотом в автомобиле.

    Преимущество ХБ изоленты в том, что она более устойчива к влаге, низким температурам и грязи.

  • Второй вариант изоляции электрических проводов-это термоусадочные

    трубки.Термоусадочная трубка-современный материал который при нагревании уменьшается в диаметре и плотно «обтягивает» электрический провод,но перед применением термоусадочной трубки необходимо правильно подобрать ее диаметр и желательно иметь специальную горелку для нагревания термоусадочной трубки.

  • Третий вариант изоляции электропровода-колпачки СИЗ. Изоляция жил колпачками используется в том случае, если Вы сделали скрутку проводников. Изолирующие свойства, конечно же, не такие как у термоусадочной трубки, но все же позволяют защитить оголенные жилы в распределительной коробке, под люстрой и гипсокартоном.

Теперь перейдем к технологии изоляции жил проводов.

  • При изоляции проводов с помощью термоусадочных трубок нужно кусочек трубки предварительно надеть на один из соединяемых проводов,потом соединить

    провода,рекомендуется их пропаять,далее трубку нужно равномерно нагревать начиная от центра к краям.Как выше было отмечено для нагрева рекомендуется использовать специальную горелку или строительный электрофен,но как правило для нагрева термоусадки электрики используют обычные зажигалки.Зажигалку не всегда удастся использовать если сечение жилы соединяемых проводов 10 кв.мм и более.

  • Колпачки СИЗ накручиваются на скрученные или спаянные провода.Этот способ простой и недорогой,но эффективность такого метода изоляции

    проводов невысокая,СИЗ колпачки как правило используют для изоляции проводов в распределительных коробках квартир или домов в сухих стенах.

Для изоляции электропроводов в земле,во влажных помещениях необходимо использовать герметичные распределительные коробки с гермовводами,а потом места ввода кабеля или провода герметизировать с помощью термоклея который устойчив к отрицательным и высоким температурам.Также опытные электрики рекомендуют в коробку положить силикагель который будет «убирать» появившуюся влагу из-за перепада температуры внутри и снаружи коробки.

Мы описали основные методы изоляции проводов и кабелей внутри помещений,в земле,в воде(на глубинных насосах).После изоляции проводов или кабельных линий не забудьте проверить сопротивление изоляции этих кабелей с помощью мегаомметра чтобы убедиться что изоляция надежная,сопротивление изоляции должно быть не менее 500 кОм.

Испытание контура заземления, измерение сопротивления заземления и другие электрические измерения проводит электроизмерительная лаборатория ООО «Компания Электрик» в Киеве, Виннице, Житомире, Одессе, Днепре, Харькове и в любом другом городе Украины.
Звоните, по телефонам указанным в разделе Контакты нашего сайта, наши клиенты нам доверяют!

Вернутся назад

рупий | Электронные и электрические компоненты

РС | Электронные и электрические компоненты
  • Справка
  • Торговые прилавки

Разделы нашей продукции:

  • Аккумуляторы и зарядные устройства
  • Соединители
  • Дисплеи и оптоэлектроника
  • Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
  • Пассивные компоненты
  • Блоки питания и трансформаторы
  • Raspberry Pi, Arduino, ROCK и инструменты разработки
  • Полупроводники
  • Механизм автоматизации и управления
  • Кабели и провода
  • Корпуса и серверные стойки
  • Предохранители и автоматические выключатели
  • HVAC, вентиляторы и управление температурным режимом
  • Осветительные приборы
  • Реле и формирование сигналов
  • Переключатели
  • Доступ, хранение и обработка материалов
  • Клеи, герметики и ленты
  • Подшипники и уплотнения
  • Инженерные материалы и промышленное оборудование
  • Застежки и крепления
  • Ручной инструмент
  • Механическая передача энергии
  • Сантехника и трубопровод
  • Пневматика и гидравлика
  • Электроинструменты, Пайка и сварка
  • Компьютеры и периферия
  • Уборка и техническое обслуживание помещений
  • Офисные принадлежности
  • Средства индивидуальной защиты и рабочая одежда
  • Безопасность и скобяные изделия
  • Безопасность сайта
  • Испытания и измерения

Как обезопасить электрические провода под напряжением

Электричество является жизненно важной частью нашей повседневной жизни, не в последнюю очередь в освещении и питании бытовых приборов. Однако со временем ваши электрические провода могут стать опасными, если вы не примете необходимые меры предосторожности.

Провода под напряжением передают электрический ток, который при оголении может даже вызвать поражение электрическим током или пожар.

Вот несколько полезных советов, которые вы можете использовать дома, чтобы обезопасить электрические провода под напряжением:


    • Крышка свободных проводов под напряжением
    • Использование проволочных гаек
    • Установка распределительной коробки
    • Завершение с помощью изоленты
    • Изгиб токоведущих проводов для винтового соединения



    Крышка свободных проводов под напряжением

    При ремонте дома или ремонте электропроводки может быть полезно закрыть провода колпачками. Открытые провода могут привести к поражению электрическим током. Крышка должна соответствовать жилам калибра проводов, если проводов несколько.

    Колпачки должны прочно обхватывать провода, чтобы они не выпадали после завинчивания. Если провода под напряжением не подходят к колпачкам, их можно согнуть, чтобы колпачок не соскользнул. Вы также можете заглушить белый и черный провода и оставить заземляющий провод.

    Вернуться к содержанию

    Использование проволочных гаек

    Вы можете заделывать одиночные провода с помощью проволочных гаек. Использование проволочных гаек особенно рекомендуется при ремонте и наличии оголенных проводов под напряжением. Работа в цепях под напряжением опасна.

    Гайки для проводов позволяют отключать питание в определенных активных цепях без обязательного отключения питания во всем доме или даже в комнате.

    Вернуться к содержанию

    Установка распределительной коробки

    Распределительная коробка может помочь в обеспечении безопасности проводов под напряжением. Предполагая, что распределительная коробка находится далеко от проводов под напряжением, с которыми вы работаете, вы можете установить другую распределительную коробку, чтобы заделывать провода под напряжением после закрытия. После закрытия или использования проволочных гаек наденьте на распределительную коробку накладку. Распределительная коробка важна, особенно если вы планируете снова использовать провода в будущем, так как вам следует избегать отрыва проводов от гипсокартона.

    Однако избегайте установки слишком большого количества соединительных коробок; используйте ближайшую распределительную коробку и устанавливайте, когда это необходимо. Вы также можете покрасить крышку в цвет стены или потолка.

    Вернуться к содержанию

    Завершение с помощью изоленты

    Изолента — самый простой способ обезопасить электрические провода. Вы также используете ленту на электрических проводах под напряжением в качестве дополнительной меры предосторожности. Ленты можно использовать на незакрепленных проводах под напряжением, которые не подходят к колпачку.

    Вы можете просто наклеить ленту на провод под напряжением, чтобы вставить его в колпачок. Однако важно заделывать провод в распределительной коробке и не заглублять провод в стену. Лента может оторваться при изменении температуры, и в таких ситуациях электрические провода под напряжением потенциально могут быть опасны.

    Вернуться к содержанию

    Изгиб токоведущих проводов для винтового соединения

    Плотно вкрутите провода под напряжением, так как они вибрируют при использовании и могут оторваться. Согните петли с помощью инструмента для зачистки кабеля и плотно закрепите его вокруг винта.

    Делая это с электрическими проводами под напряжением, убедитесь, что петля входит во время затягивания винта, чтобы не пропустить жилы провода. К каждому винту следует прикреплять только один провод. Изгибание проводов под напряжением ограничивает случаи короткого замыкания, что является обычным явлением при пересечении проводов под напряжением.

    Вернуться к содержанию



    Правильное обращение с проводами под напряжением является одной из самых важных мер безопасности, когда речь идет об электричестве.
