Основные схемы подключения трехфазного электродвигателя

Существует два основных способа подключения обмоток трехфазного асинхронного электродвигателя — звездой и треугольником. Выбор схемы подключения зависит от параметров двигателя и электросети.

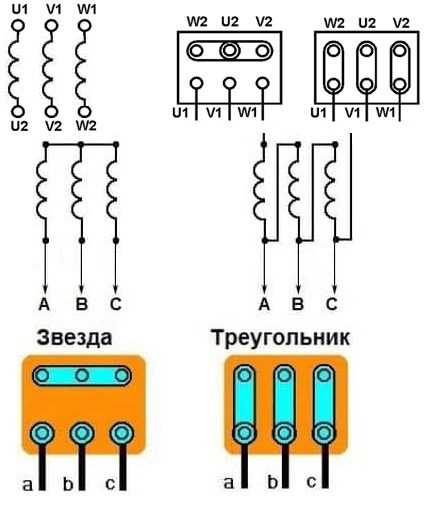

Схема подключения «звезда»

При соединении обмоток звездой:

  • Концы обмоток соединяются в общую точку
  • Начала обмоток подключаются к трем фазам сети
  • Напряжение на обмотках в √3 раз меньше линейного напряжения сети
  • Ток в обмотках равен фазному току

Схема подключения «треугольник»

При соединении обмоток треугольником:

  • Конец каждой обмотки соединяется с началом следующей
  • К точкам соединения подключаются три фазы сети
  • Напряжение на обмотках равно линейному напряжению сети
  • Ток в обмотках в √3 раз меньше линейного тока

Как определить схему подключения трехфазного двигателя

Для правильного подключения трехфазного электродвигателя необходимо определить схему соединения его обмоток. Это можно сделать следующими способами:


  1. По маркировке выводов на клеммной колодке двигателя
  2. С помощью мультиметра, измерив сопротивление между выводами
  3. По паспортным данным двигателя
  4. Визуальным осмотром соединений обмоток в корпусе двигателя

Наиболее надежный способ — определение схемы по маркировке выводов. Однако она может быть стерта или отсутствовать на старых двигателях.

Пошаговая инструкция по подключению трехфазного двигателя

Процесс подключения трехфазного электродвигателя включает следующие этапы:

  1. Определение схемы соединения обмоток двигателя
  2. Выбор оптимальной схемы подключения (звезда или треугольник)
  3. Подготовка кабеля и средств защиты
  4. Соединение выводов двигателя согласно выбранной схеме
  5. Подключение кабеля питания к выводам двигателя
  6. Проверка правильности подключения
  7. Пробный пуск двигателя

Рассмотрим каждый этап подробнее.

Выбор оптимальной схемы подключения трехфазного двигателя

Выбор между схемами «звезда» и «треугольник» зависит от следующих факторов:

  • Номинальное напряжение двигателя
  • Напряжение питающей сети
  • Требуемые пусковые характеристики
  • Режим работы двигателя

Соединение звездой обычно применяется при напряжении сети 380В для двигателей с номинальным напряжением 220В. Оно обеспечивает более мягкий пуск, но меньшую мощность.


Соединение треугольником используется при напряжении сети 220В для двигателей 380В. Оно дает максимальную мощность, но создает большие пусковые токи.

Подготовка к подключению трехфазного электродвигателя

Перед подключением необходимо подготовить:

  • Кабель соответствующего сечения
  • Автоматический выключатель
  • Тепловое реле защиты
  • Магнитный пускатель
  • Кнопки управления
  • Инструменты (отвертки, пассатижи, мультиметр)

Сечение кабеля и номиналы защитных устройств выбираются в соответствии с мощностью двигателя.

Порядок подключения трехфазного двигателя

Процесс подключения включает следующие шаги:

  1. Снять крышку клеммной коробки двигателя
  2. Соединить выводы обмоток согласно выбранной схеме
  3. Подключить три фазных провода к выводам двигателя
  4. Подключить заземляющий провод
  5. Закрепить кабель в сальнике клеммной коробки
  6. Установить крышку клеммной коробки

При подключении важно соблюдать цветовую маркировку проводов и надежно затягивать контактные соединения.

Проверка правильности подключения трехфазного электродвигателя

После выполнения подключения необходимо проверить:


  • Правильность соединения выводов двигателя
  • Надежность контактных соединений
  • Сопротивление изоляции обмоток
  • Отсутствие короткого замыкания между фазами
  • Правильность чередования фаз

Проверка выполняется с помощью мультиметра и мегаомметра. При обнаружении неисправностей их необходимо устранить до пуска двигателя.

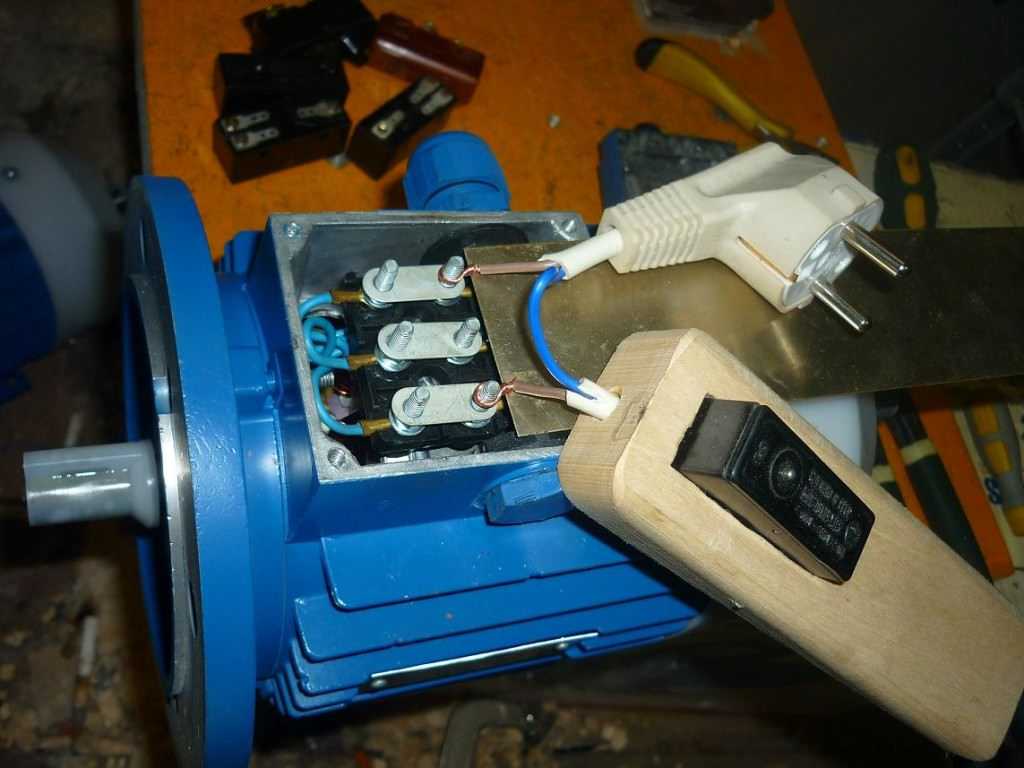

Особенности подключения трехфазного двигателя к однофазной сети

Подключение трехфазного электродвигателя к однофазной сети 220В возможно, но имеет ряд особенностей:

  • Необходимо использовать конденсаторы для создания сдвига фаз
  • Мощность двигателя снижается примерно на 30%
  • Увеличивается нагрев двигателя
  • Снижается коэффициент полезного действия
  • Требуется схема плавного пуска

Поэтому подключение к однофазной сети рекомендуется только для маломощных двигателей до 3 кВт.

Типичные ошибки при подключении трехфазных электродвигателей

При подключении трехфазных двигателей часто допускаются следующие ошибки:

  • Неправильное определение схемы соединения обмоток
  • Ошибки в соединении выводов двигателя
  • Неверный выбор сечения кабеля
  • Отсутствие или неправильный выбор защитных устройств
  • Слабая затяжка контактных соединений
  • Неправильное чередование фаз

Эти ошибки могут привести к выходу двигателя из строя или созданию аварийных ситуаций. Поэтому важно тщательно проверять правильность подключения.



Как правильно подключить 3 фазный двигатель?

Прочее › Счетчик › Трехфазный счетчик как подключить

Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы. Достаточно частая причина выхода из строя электродвигателя — работа на двух фазах. Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других).

  1. Как включить 3 х фазный двигатель?
  2. Как лучше подключить трехфазный двигатель звездой или треугольником?
  3. Как правильно подключить трехфазный двигатель в однофазную сеть?
  4. Как подключить звездой или треугольником?
  5. Что мощнее звезда или треугольник?
  6. Как правильно подключить конденсатор?
  7. Можно ли включить в однофазную сеть трехфазный двигатель?
  8. Какой двигатель мощнее однофазный или трехфазный?
  9. Для чего нужно подключение звезда треугольник?
  10. Какой конденсатор нужен для двигателя 3 квт?
  11. Как подключить 3 фазный двигатель на 220 вольт?
  12. Какой конденсатор нужен для двигателя 0. 75 Квт?
  13. Как проверить 3 фазный двигатель?
  14. Как определить начало и конец обмотки двигателя?
  15. Как сделать переключение двигателя со звезды на треугольник?
  16. Почему греется 3 фазный двигатель?
  17. Сколько выводов у трехфазного двигателя?
  18. Какой нужен конденсатор для двигателя?
  19. Можно ли подключить электродвигатель 380 на 220?
  20. Как увеличить мощность трехфазного двигателя?
  21. Как определить двигатель на 380 или на 220?
  22. Как рассчитать конденсатор для двигателя?
  23. Как определить схему соединения обмоток двигателя?
  24. Как включается в работу трёхфазный асинхронный двигатель?
  25. Как прозвонить 3х фазный двигатель?
  26. Как запустить з х фазный двигатель от 220?
  27. Как работает 3 х фазный двигатель?

Как включить 3 х фазный двигатель?

4. Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы. Достаточно частая причина выхода из строя электродвигателя — работа на двух фазах. Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других).

Как лучше подключить трехфазный двигатель звездой или треугольником?

Соединение треугольник гарантирует достижение максимальной мощности асинхронного электродвигателя (т. е. полной паспортной мощности, что в полтора раза больше, чем при соединении звездой), но при этом он подвержен большему нагреву и имеет большие значения пусковых токов.

Как правильно подключить трехфазный двигатель в однофазную сеть?

Подключение с помощью фазосдвигающего конденсатора (искусственный фазовый метод) Наиболее распространённый и простой способ подключения трехфазного электродвигателя в однофазную сеть — это способ с применением фазосдвигающего конденсатора, через который запитывается третья обмотка электродвигателя.

Как подключить звездой или треугольником?

Соединение звездой предполагает сведение концов статорных обмоток электродвигателя вместе в одной точке, а подачу питания — на начала обмоток. Схема «треугольник» предполагает последовательное соединение обмоток статора — конец одной соединяется с началом следующей.

Что мощнее звезда или треугольник?

Дело в том, что при подключении их звездой или треугольником мощность двигателя меняется в три раза. То есть в случае подключения трехфазных асинхронных электродвигателей предназначенных для работы в подключении звездой при 380 вольтах трехфазного напряжения, треугольником их мощность увеличивается втрое.

Как правильно подключить конденсатор?

Подключение конденсатора

Конденсатор устанавливается как можно ближе к потребителю (усилителю). Длинна проводов от конденсатора до усилителя не должна превышать 60 см., чем меньше тем лучше. При подключении конденсатора в цепь его необходимо сначала зарядить и только потом подключать к цепи напрямую.

Можно ли включить в однофазную сеть трехфазный двигатель?

Включать трехфазное устройство в однофазную сеть запрещено. Запас мощности преобразователя частоты должен составлять не меньше 2 кВт. При работе 3 фазного двигателя в однофазной сети наблюдаются значительные броски напряжения и тока, при недостатке мощности преобразователя работа привода будет нестабильна.

Какой двигатель мощнее однофазный или трехфазный?

В промышленности наиболее распространены трехфазные асинхронные двигатели с короткозамкнутым либо фазным ротором. В основном это связано с их простой конструкцией, легкостью эксплуатации и возможностью достигать гораздо большей мощности, по сравнению с однофазными двигателями.

Для чего нужно подключение звезда треугольник?

Если обмотки асинхронного двигателя соединены звездой, то запуск будет мягким, а работа плавной. При этом допускаются кратковременные перегрузки. При соединении треугольником обмоток асинхронного электродвигателя можно достичь его максимальной мощности. В период запуска токи будут иметь большое значение.

Какой конденсатор нужен для двигателя 3 квт?

Пусковой конденсатор CD60 100uF 300V (SAIFU)

Как подключить 3 фазный двигатель на 220 вольт?

Для пуска данного АД от однофазной сети напряжением 220В нам следует включить обмотки по схеме «треугольник», рис. 5. Чтобы подключить электродвигатель по схеме «звезда» необходимо две фазные обмотки подключить непосредственно в однофазную сеть, а третью — через рабочий конденсатор Ср к любому из проводов сети рис.

Какой конденсатор нужен для двигателя 0.75 Квт?

Пусковой конденсатор 2 мкф 450 V CBB60.

Как проверить 3 фазный двигатель?

Трехфазный электродвигатель имеет 3 обмотки, у каждой из которых по два вывода. Для измерения сопротивления обмотки мультиметр переводится в режим омметра, его щупы соединяются с парой выводов. Предел измерения — 200 Ом или меньше. Необходимо последовательно прозвонить сопротивления всех трех обмоток.

Как определить начало и конец обмотки двигателя?

Для определения пары начало/конец одной обмотки используют тестер, установленный на предел измерения сопротивления:

  • Первый щуп тестера подсоединяют к одному из выводов
  • Вторым поочередно касаются остальных проводов.
  • Если на какой-то паре покажется целостность цепи — это и будет одна из фазных обмоток

Как сделать переключение двигателя со звезды на треугольник?

Подключив обмотки в момент пуска звездой, уменьшим напряжение и ток в фазах. После разгона двигателя, переключаем со звезды на треугольник и получаем уже другие значения напряжений и токов. Как видите линейный ток при соединении треугольником больше в 3 раза линейного тока при соединении звездой.

Почему греется 3 фазный двигатель?

Износ щеток электродвигателя; перекос вала; износ подшипников или плохая их смазка; неисправность вентилятора, охлаждающего двигатель.

Сколько выводов у трехфазного двигателя?

Начала и концы обмоток выведены в электрическую распределительную коробку клеммную панель и зафиксированы. К зажимам клеммной панели с внутренней стороны двигателей подводятся выводные провода статорных обмоток. Всего на клеммник может быть выведено 3 или 6 выводов фазных обмоток статора.

Какой нужен конденсатор для двигателя?

Чаще всего значение общей емкости Сраб+Спуск (не отдельного конденсатора) таково: 1 мкФ на каждые 100 ватт. Есть несколько режимов работы двигателей подобного типа: Пусковой конденсатор + дополнительная обмотка (подключаются на время запуска). Емкость конденсатора: 70 мкФ на 1 кВт мощности двигателя.

Можно ли подключить электродвигатель 380 на 220?

Подключение электродвигателя по схемам «звезда» и «треугольник» Для работы от бытовой сети используют специальное подключение трехфазного двигателя 380 на 220 В. Асинхронники широко распространены, ведь относительно просты в обращении и универсальны.

Как увеличить мощность трехфазного двигателя?

Увеличить полезную мощность двигателя в этом случае можно путем отключения третьей обмотки. Это приведет к исчезновению тормозящего момента, генерируемого при работе всех обмоток, и, соответственно, повышению мощности.

Как определить двигатель на 380 или на 220?

Напряжение питания

Напряжение можно определить по схеме включения. Если двигатель подключен «звездой», его питающее линейное напряжение равно 380 В, а если «треугольником» — 220 В.

Как рассчитать конденсатор для двигателя?

Для расчета номинала фазосдвигающего конденсатора можно воспользоваться приближенной формулой: С = k*I / U, где k — коэффициент, равный 4800 для схемы подключения «треугольник», 2800 — для «звезды», I — номинальный ток двигателя (указывается на шильдике), U — фазное напряжение (в нашем случае — 220 В).

Как определить схему соединения обмоток двигателя?

На вопрос отвечает: Разберите двигатель и найдите концы обмоток и куда подключены эти 3 провода. Если в точку соединения двух обмоток — звезда, если к концам обмоток, а вторые их концы соединены вместе и никуда не выходят — треугольник.

Как включается в работу трёхфазный асинхронный двигатель?

Принцип работы.

Принцип действия трехфазного асинхронного электродвигателя основан на способности трехфазной обмотки при включении ее в сеть трехфазного тока создавать вращающееся магнитное поле. Вращающееся магнитное поле — это основная концепция электрических двигателей и генераторов.

Как прозвонить 3х фазный двигатель?

Трехфазный электродвигатель имеет 3 обмотки, у каждой из которых по два вывода. Для измерения сопротивления обмотки мультиметр переводится в режим омметра, его щупы соединяются с парой выводов. Предел измерения — 200 Ом или меньше. Необходимо последовательно прозвонить сопротивления всех трех обмоток.

Как запустить з х фазный двигатель от 220?

Для пуска данного АД от однофазной сети напряжением 220В нам следует включить обмотки по схеме «треугольник», рис. 5. Чтобы подключить электродвигатель по схеме «звезда» необходимо две фазные обмотки подключить непосредственно в однофазную сеть, а третью — через рабочий конденсатор Ср к любому из проводов сети рис.

Как работает 3 х фазный двигатель?

Режимы работы (подробно) Пуск — вектор результирующего магнитного поля статора равномерно вращается с частотой питающей сети, делённой на количество отдельных обмоток каждой фазы (в простейшем случае — по одной). Таким образом, через любое сечение ротора проходит магнитный поток, изменяющийся во времени по синусу.
