Что такое диммер и зачем он нужен

Диммер — это устройство для плавной регулировки яркости освещения. Он позволяет не просто включать и выключать свет, а изменять его интенсивность в широком диапазоне. Основные преимущества использования диммера:

• Экономия электроэнергии — при снижении яркости уменьшается потребление электричества
• Создание нужной атмосферы в помещении — можно настроить комфортный уровень освещенности
• Увеличение срока службы ламп — плавное включение менее вредно для лампочек
• Защита глаз — можно подобрать оптимальную яркость для работы или отдыха

Диммер устанавливается вместо обычного выключателя и позволяет регулировать яркость с помощью поворотной ручки, слайдера или сенсорной панели.

Какие бывают виды диммеров

Существует несколько основных типов диммеров:

• Поворотные — яркость регулируется вращением ручки
• Слайдерные — имеют ползунок для изменения яркости
• Сенсорные — управляются касанием к сенсорной панели
• Кнопочные — яркость меняется нажатием кнопок
• Дистанционные — управляются с помощью пульта
• Умные — подключаются к системе умного дома

При выборе диммера важно учитывать его мощность, совместимость с типом ламп и наличие заземления в электропроводке.

Какие инструменты понадобятся для установки диммера

Для самостоятельного подключения диммера вам потребуются следующие инструменты:

• Отвертка крестовая и плоская
• Пассатижи или плоскогубцы
• Индикаторная отвертка
• Мультиметр
• Изоляционная лента
• Кусачки для зачистки проводов
• Соединительные колпачки для проводов

Перед началом работы обязательно отключите электричество на щитке. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.

Пошаговая инструкция по подключению диммера

Установка диммера вместо обычного выключателя выполняется в следующем порядке:

1. Снимите декоративную панель старого выключателя
2. Открутите крепежные винты и достаньте механизм выключателя из подрозетника
3. Отсоедините провода от контактов выключателя
4. Определите провода: фазный (обычно коричневый или красный), нулевой (синий) и заземляющий (желто-зеленый)
5. Подключите провода к клеммам диммера согласно схеме:
• Фазный провод — к клемме L
• Провод, идущий к светильнику — к клемме ↑
• Нулевой провод — к клемме N (если есть)
• Заземляющий провод — к клемме ⏚ (если есть)
6. Уложите провода в подрозетник и закрепите механизм диммера
7. Установите декоративную рамку и поворотную ручку
8. Включите электричество и проверьте работу диммера

При подключении строго соблюдайте полярность проводов и схему, указанную в инструкции к диммеру.

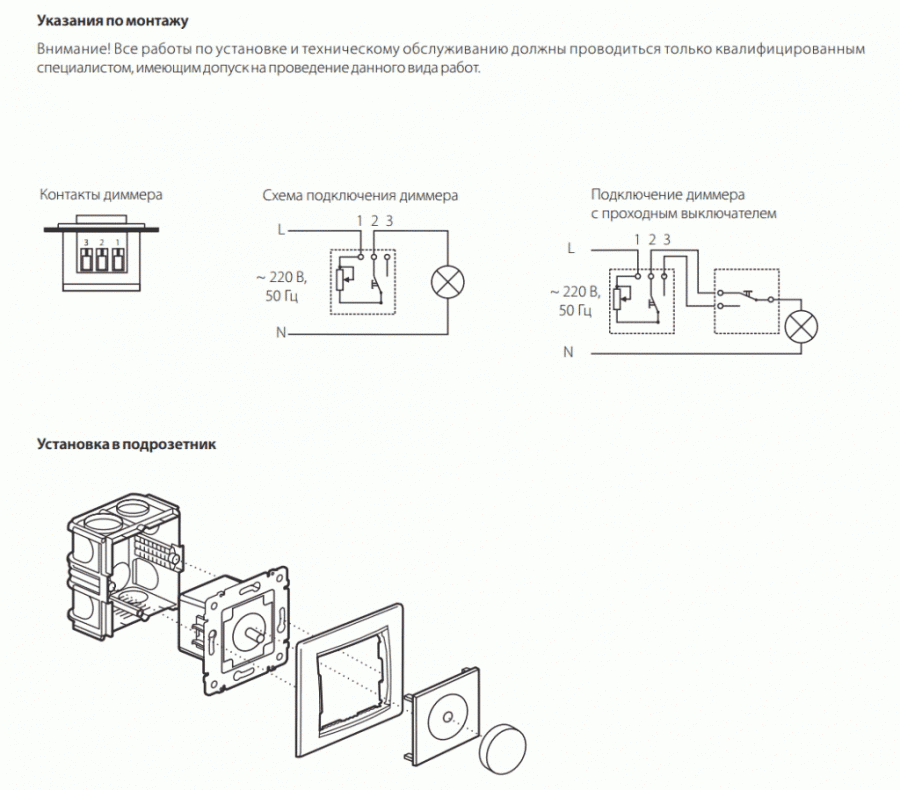

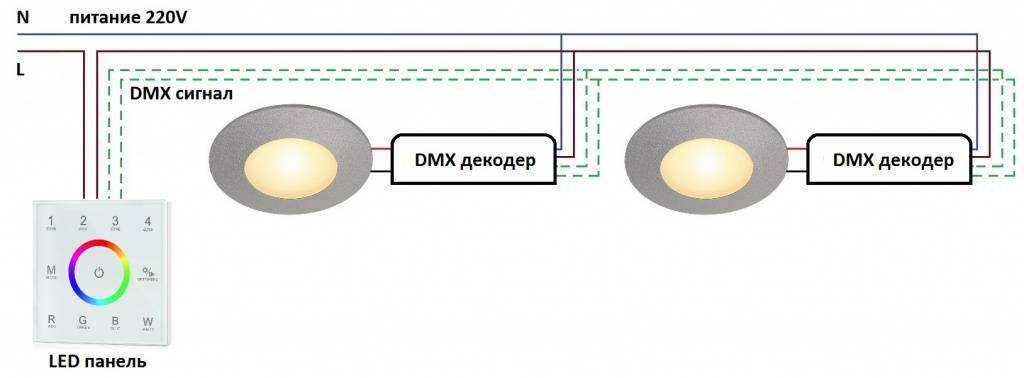

Схема подключения диммера

Ниже приведена типовая схема подключения диммера в электрическую сеть:

• L — фазный провод (коричневый)
• ↑ — выход на светильник
• N — нулевой провод (синий)
• ⏚ — заземление (желто-зеленый)

Обратите внимание, что некоторые модели диммеров не требуют подключения нулевого провода. В любом случае следуйте схеме из инструкции к вашей модели.

Особенности подключения диммера на несколько ламп

При подключении диммера к группе светильников необходимо учитывать следующие моменты:

• Суммарная мощность ламп не должна превышать максимальную мощность диммера
• Все лампы должны быть одного типа (накаливания, светодиодные и т.д.)
• Желательно использовать лампы с маркировкой «диммируемые»
• Провода от диммера к светильникам соединяются параллельно
• При большом количестве ламп может потребоваться усилитель-распределитель

Правильное подключение позволит плавно и синхронно регулировать яркость всех светильников в группе.

Какие ошибки чаще всего допускают при установке диммера

При самостоятельном монтаже диммера важно избегать следующих типичных ошибок:

• Неправильное определение проводов (путают фазу и ноль)
• Превышение допустимой мощности ламп
• Использование недиммируемых ламп
• Отсутствие заземления (если оно требуется)
• Слабая затяжка клемм и ненадежная изоляция соединений
• Установка диммера в помещениях с повышенной влажностью

Соблюдение правил монтажа и техники безопасности поможет избежать этих ошибок и обеспечит долгую и надежную работу диммера.

Часто задаваемые вопросы о подключении диммеров

Ниже приведены ответы на наиболее популярные вопросы по установке диммеров:

Нужно ли заземление для диммера?

Большинство современных диммеров не требуют обязательного заземления. Однако если в инструкции указано наличие клеммы заземления, ее необходимо подключить для безопасной работы устройства.

Можно ли подключить диммер без нулевого провода?

Некоторые модели диммеров могут работать без подключения нулевого провода. Это удобно для старых домов с двухпроводной проводкой. Уточните возможность такого подключения в инструкции к вашему диммеру.

Почему диммер нагревается при работе?

Незначительный нагрев корпуса диммера — это нормальное явление, связанное с принципом его работы. Однако сильный нагрев может свидетельствовать о перегрузке или неправильном подключении. В этом случае необходимо проверить монтаж и мощность ламп.

Какие лампы можно подключать к диммеру?

К диммеру можно подключать лампы накаливания, галогенные и большинство светодиодных ламп с маркировкой «диммируемые». Обычные люминесцентные и энергосберегающие лампы не подходят для работы с диммером.

Заключение

Установка диммера — несложная задача, с которой может справиться даже начинающий электрик. Главное — внимательно изучить инструкцию, правильно определить провода и соблюдать технику безопасности. Диммер сделает освещение в вашем доме более комфортным и экономичным.

Подключение проходного диммера: схема с инструкцией

Чтобы управлять уровнем освещения используют особый прибор, который называется диммер. Чтобы подключить его к люстре достаточно выполнить несколько простых действий. Главное – это правильно подсоединить его к сети. А если необходимо управлять яркостью точек света с 2х мест в помещении или больше? Как правильно подключить устройство в этом случае? Монтаж похож на подсоединение проходного переключателя, только есть некоторые отличия и особенности. В этой статье для вас будет предоставлена схема подключения проходного диммера, а также инструкция по установке.

• Принцип действия механизма
• Схемы подключения
• Нюансы установки

Принцип действия механизма

Диммер – это специальное устройство, с помощью которого можно управлять мощностью освещения. Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.

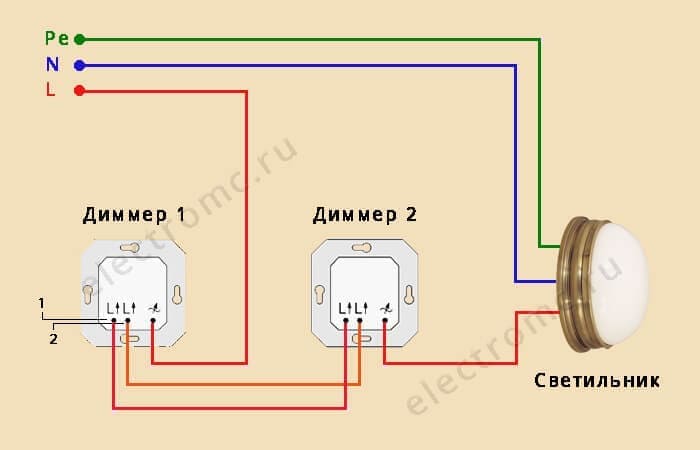

2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места.
   Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).

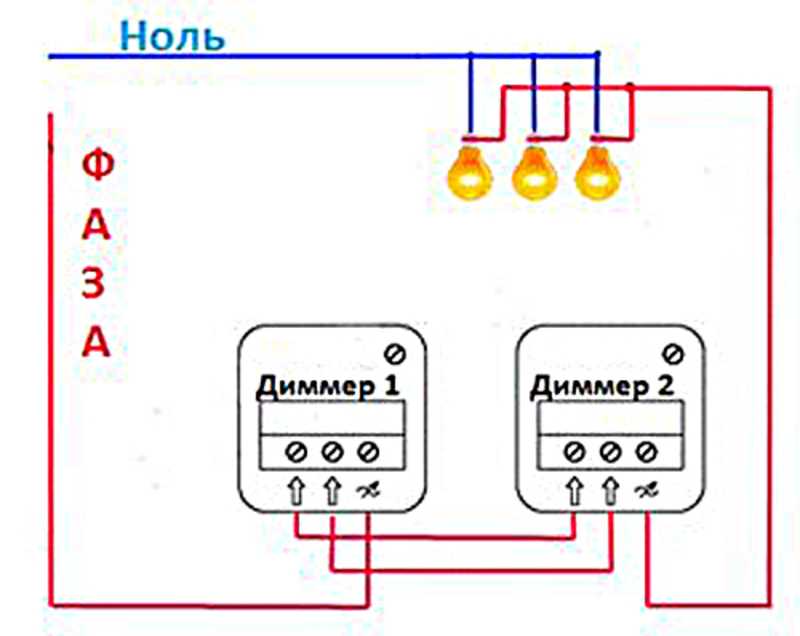

3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.

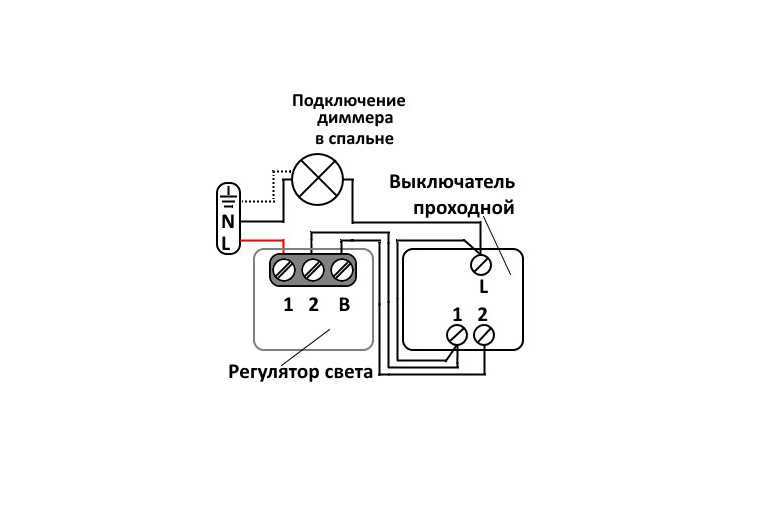

4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

1. Обесточить электросеть в квартире.
2. Установочная коробка ставится в специальное углубление для коммутатора.
3. В определенных клеммах коробки закрепляются жилы.
4. Готовый корпус помещается в штробу.
5. Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
6. Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
7. Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Вот, собственно и вся инструкция. Надеемся, вам стало понятно, как производится установка и подключение проходного диммера своими руками.

Наверняка вы не знаете:

• Системы дистанционного управления освещением
• Как подключить люстру с пультом
• Схема освещения лестницы в доме

Adblock
detector

Подключение диммера

Подключение диммера

Информация о материале

Опубликовано: 23 января 2015

Просмотров: 14003

Сегодня все чаще и чаще люди стали менять обычные выключатели на диммеры. Последние позволяют экономить электричество, так как при снижении освещения снижается мощность потребления ламп. Также они позволяют плавно подавать напряжение на лампочки, что существенно продлевает их срок службы. Вот по этим причинам люди и ставят такие «светорегуляторы» у себя дома, несмотря на их высокую стоимость по сравнению с обычным выключателем. Ниже предлагаю разобрать тему: подключение диммера. Также вы найдете здесь схему подключения диммера.

Подключение диммера

Данные устройства имеют такую конструкцию и размеры, которая позволяет их установку в обычные монтажные коробки, в которые ставятся обычные выключатели. Вам нужно только демонтировать старый выключатель и на его место установить данный светорегулятор.

Подключение диммера очень простое, такое же как и подключение выключателя. Тут только нужно учесть одно, это чтобы на выключатель из распределительной коробки приходил фазный провод. Обязательно это проверьте индикатором напряжения. Я в своей практике встречал разные ситуации и есть большая вероятность, что у вас выключателем рвется «нуль». Для того чтобы это исправить нужно в распредкоробке фазный проводник с нулевым проводником поменять местами и только потом подключать устройство.

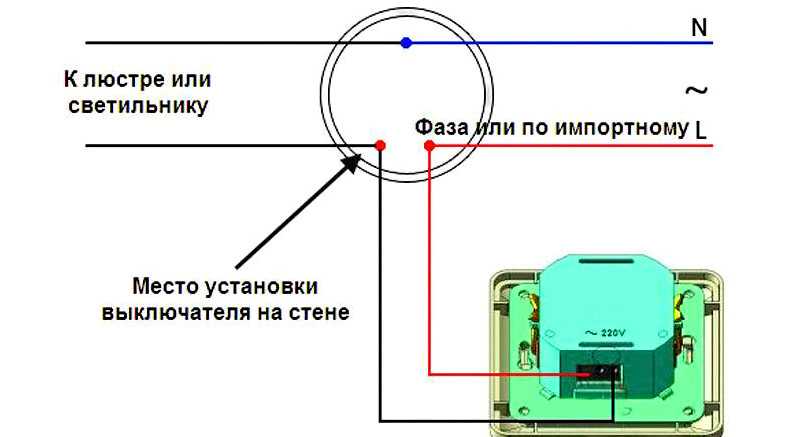

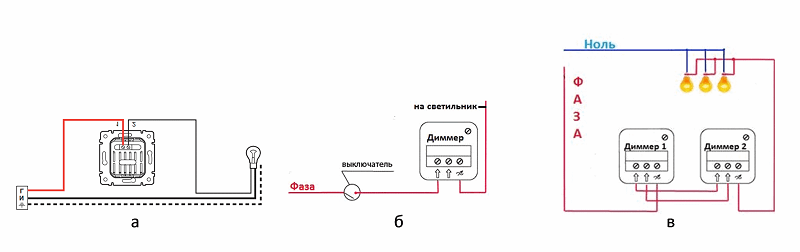

Ниже привожу типичную схему подключения диммера. Думаю на ней все понятно.

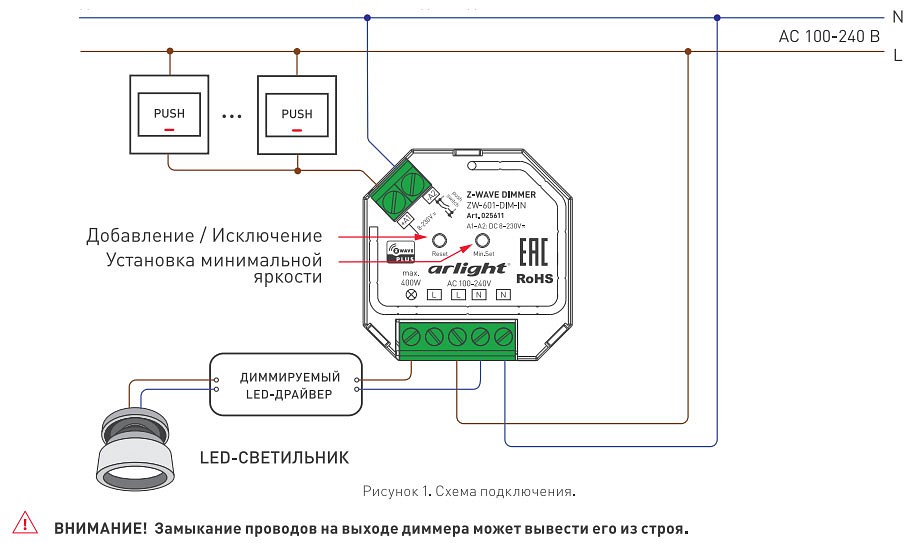

Схема подключения диммера

Если вы меняете одноклавишный выключатель на диммер, то тут не должно возникнуть вопросов. После демонтажа такого выключателя вы обнаружите только два провода. На светорегуляторе тоже два контакта. Подключаем провода на контакты устройства и готово. По сути, полярность тут не имеет значения, но все-таки лучше подключайте приходящий фазный проводник к контакту «1» или он может обозначен «L». Где присутствует «фаза» можно определить с помощью отвертки-индикатора.

Если вы меняете двухклавишный выключатель, то после его демонтажа вы обнаружите три провода. Это одним проводом пришла «фаза» из распределительной коробки, вторым ушла «фаза» на первую группу ламп в люстре при замыкании первой клавиши, а третьим проводом ушла «фаза» на вторую группу ламп в люстре при замыкании второй клавиши выключателя. Как тут быть?

Все очень просто. Индикатором напряжения определяете фазный проводник и подключаете его к диммеру на контакт «1» или он может обозначен «L». На двух оставшихся проводах напряжение должно отсутствовать. Их объединяете вместе и подключаете на второй контакт светорегулятора. Если вдруг вы меняете еще и люстру, которая не предусматривает подключение к двухклавишному выключателю, т.е. для нее нужен всего один провод, приходящий от выключателя. Тогда вы просто третий (не нужный) проводник изолируете с двух сторон и аккуратно убираете, чтобы он не мешался.

Вот и все! Пользуйтесь диммером в свое удовольствие!
