Как подсоединить вентилятор в ванной. Как подключить вентилятор в ванной: 3 схемы подсоединения через выключатель света

Как правильно подключить вентилятор в ванной комнате. Какие есть схемы подсоединения вытяжки через выключатель света. Какие инструменты и материалы понадобятся для монтажа. Пошаговая инструкция по установке и подключению вентилятора.

Схемы подключения вентилятора к выключателю света в ванной

Существует несколько основных схем подсоединения вытяжного вентилятора в ванной комнате через выключатель света:

• Подключение через одноклавишный выключатель
• Подключение через двухклавишный выключатель
• Установка отдельного выключателя для вентилятора

Рассмотрим подробнее каждый из этих вариантов.

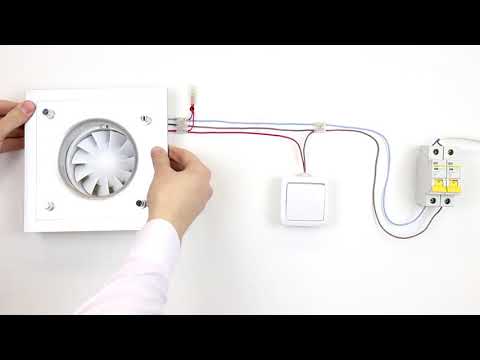

Схема подключения через одноклавишный выключатель

Это самый простой способ подсоединения вентилятора. При такой схеме вытяжка будет включаться одновременно со светом при нажатии на клавишу выключателя.

Преимущества данной схемы:

• Простота монтажа
• Экономия места — не нужен дополнительный выключатель
• Автоматическое включение вентиляции при входе в ванную

Недостаток — нельзя включить вентилятор отдельно от света.

Подключение через двухклавишный выключатель

При использовании двухклавишного выключателя появляется возможность раздельного управления светом и вентилятором. Это более удобный вариант.

Плюсы такой схемы:

• Независимое включение света и вытяжки
• Возможность проветривания без освещения
• Экономия электроэнергии

Минус — необходимость замены одноклавишного выключателя на двухклавишный.

Установка отдельного выключателя

Можно смонтировать для вентилятора отдельный одноклавишный выключатель рядом с выключателем света. Это самый функциональный, но и самый затратный вариант.

Преимущества:

• Полностью независимое управление вытяжкой
• Не нужно менять существующий выключатель света
• Удобство использования

Недостаток — требуется дополнительная проводка и установка еще одного выключателя.

Выбор вентилятора для ванной комнаты

При выборе вытяжного вентилятора для ванной следует обратить внимание на следующие характеристики:

• Производительность — не менее 80-100 м3/ч для стандартной ванной
• Уровень шума — не более 35-40 дБ
• Степень влагозащиты — не ниже IP44
• Наличие обратного клапана
• Тип управления (механическое, электронное)
• Дополнительные функции (таймер, датчик влажности и т.д.)

Оптимальный вариант для большинства квартир — вентилятор производительностью 100-150 м3/ч с уровнем шума до 35 дБ и степенью защиты IP44 или IP45.

Необходимые инструменты и материалы

Для самостоятельного подключения вентилятора в ванной потребуются:

Инструменты:

• Отвертки (крестовая и плоская)
• Индикаторная отвертка
• Пассатижи
• Кусачки
• Монтажный нож
• Рулетка
• Карандаш
• Уровень

Материалы:

• Вентилятор
• Провод (3-жильный, сечением 1,5 мм2)
• Выключатель (одно- или двухклавишный)
• Распределительная коробка
• Клеммники
• Саморезы
• Дюбели
• Изолента

Пошаговая инструкция по подключению вентилятора

Порядок монтажа и подключения вытяжного вентилятора в ванной:

1. Обесточьте электрическую сеть в ванной комнате.
2. Определите место установки вентилятора. Оптимально — над ванной или душевой кабиной на высоте 30-50 см от потолка.
3. Сделайте разметку под вентилятор и подготовьте отверстие в стене.
4. Проложите кабель от распределительной коробки до места установки вентилятора и выключателя.
5. Установите и закрепите вентилятор в подготовленном отверстии.
6. Подключите провода к клеммам вентилятора согласно выбранной схеме и инструкции.
7. Установите и подключите выключатель.
8. Проверьте правильность и надежность всех соединений.
9. Включите электричество и протестируйте работу вентилятора.

Типичные ошибки при подключении вентилятора

При самостоятельном монтаже вытяжки в ванной следует избегать следующих ошибок:

• Неправильный выбор места установки (слишком близко к воде или источникам тепла)
• Использование вентилятора без достаточной степени влагозащиты
• Подключение без заземления
• Неправильное соединение проводов
• Отсутствие обратного клапана
• Установка выключателя внутри ванной комнаты

Соблюдение правил безопасности и грамотное выполнение электромонтажных работ позволит избежать этих ошибок и обеспечит надежную работу вентиляции в ванной.

Советы по эксплуатации вентилятора в ванной

Чтобы вытяжной вентилятор прослужил долго и эффективно выполнял свои функции, рекомендуется:

• Регулярно очищать лопасти и корпус от пыли и грязи
• Проверять исправность обратного клапана
• Не закрывать вентиляционное отверстие посторонними предметами
• Включать вентилятор на 20-30 минут после приема ванны или душа
• Использовать модели с таймером отключения для автоматизации проветривания
• При появлении посторонних шумов или запахов проверять исправность вентилятора

Правильная эксплуатация обеспечит эффективное удаление влаги и предотвращение появления плесени в ванной комнате.

лучшие схемы и пошаговый инструктаж

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Содержание статьи:

• Схемы подключения вытяжки к выключателю
  • Вариант #1 — через одноклавишный выключатель
  • Вариант #2 — через двухклавишный выключатель
  • Вариант #3 — установка дополнительного выключателя
• Общая монтажная инструкция
  • 1 этап — выполнение «черновых» работ
  • 2 этап — подготовка инструментов и материалов
  • 3 этап — выполнение процесса подключения
• Что советуют не делать опытные электрики?
• Выводы и полезное видео по теме

Схемы подключения вытяжки к выключателю

После покупки возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной — как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

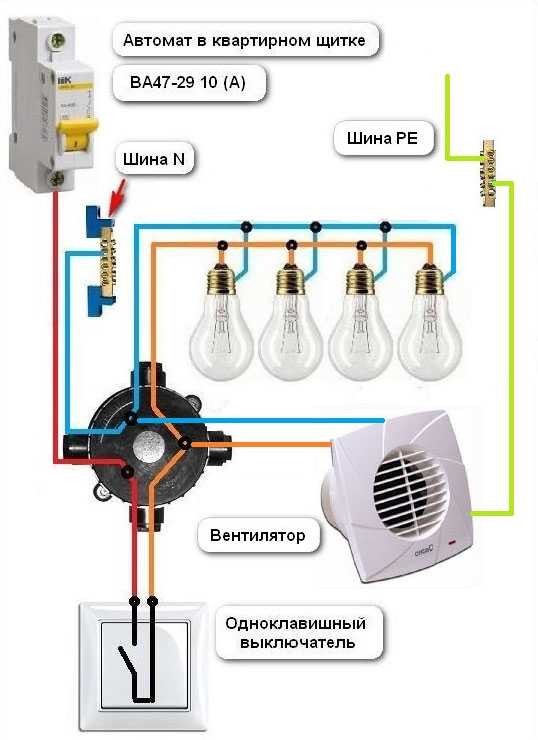

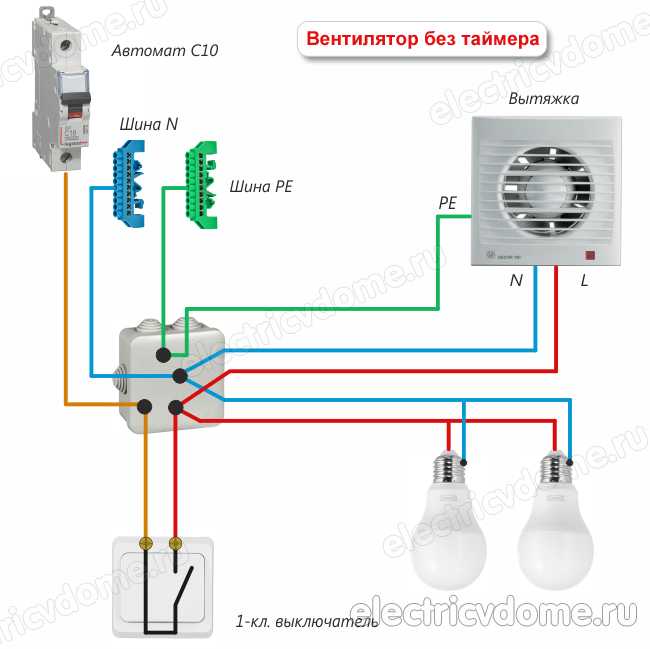

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

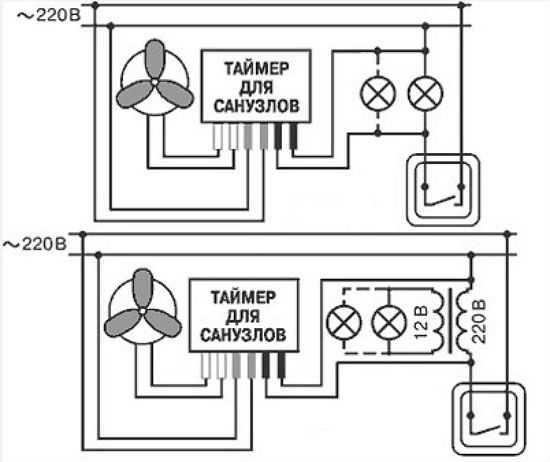

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в .

Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

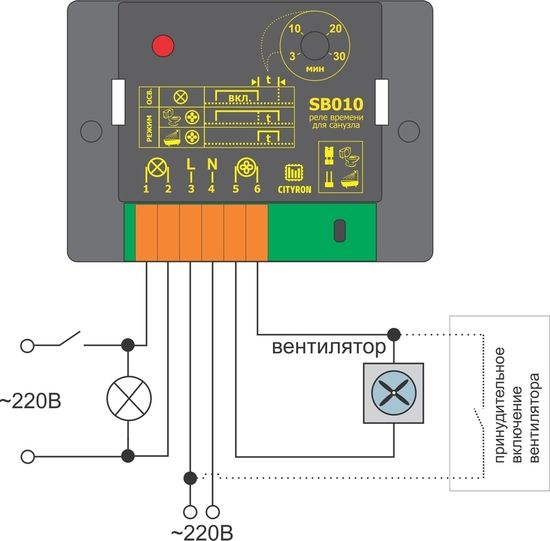

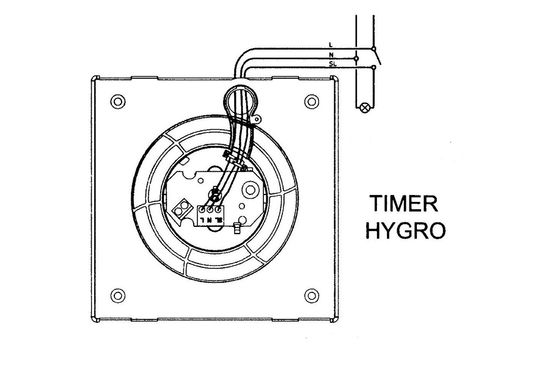

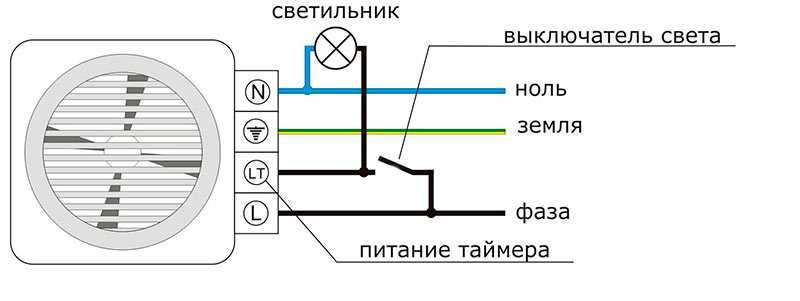

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

• «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
• «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

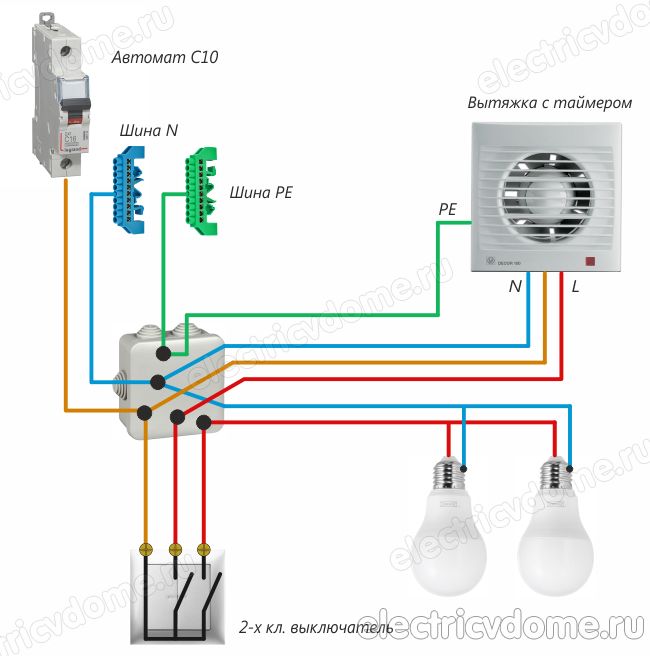

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно , предназначенный специально для вентилятора.

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Галерея изображений

Фото из

Перед началом любых монтажных работ следует точно определить места установок, отмерить нужное количество проводов, проверить еще раз, подходят ли по размерам приборы – для этого и используют рулетку, угольник, линейку и карандаш

Установка выключателя и вентилятора производится на саморезы, реже применяют герметик, чтобы сохранить облицовку – например, уже уложенную плитку в ванной. Регулировка таймера выполняется также плоской отверткой

Электроинструменты чаще требуются, если необходимо прокладывать каналы под провода, делать углубления в бетонных стенах. Если нет личного инструмента, его можно взять напрокат в строительной компании или ремонтной организации

Жилы можно коммутировать различными способами: паять, соединять клеммами типа Ваго, заключать в гильзы. Для качественного соединения существует специальный обжимной инструмент – клещи

Разметочный материал: рулетка, карандаш или маркер

Набор крестовых и шлицевых отверток

Штроборез или ударная дрель

Обжимной инструмент для соединения проводов

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Галерея изображений

Фото из

Рекомендуем выбирать модель, соответствующую следующим требованиям: производительность – не менее 25 м³/ч, уровень шума – до 40 дБ, степень защиты – IP34 и выше. По размерам он должен подходить отверстию в вентиляционный канал

Тип выключателя подбирается в зависимости от выбранной схемы, теоретически подходят обе разновидности. Обратите внимание также на марку, степень защиты, способ монтажа. Важен и дизайн – прибор будет находиться на видном месте

Лучший вариант – кабель ВВГ трехжильный с сечением 2,5 мм для надежности, хотя достаточно и 1,5 мм. Не рекомендуем покупать провода без условных обозначений от неизвестного производителя, так как на первом месте всегда безопасность

Для подключения слаботочных осветительных систем или вентилятора можно смело использовать пластиковые самозажимные клеммы в прозрачном корпусе. Модели Wago серий 2273 или 773 невелики по размеру и умещаются даже в подрозетнике

Осевой бытовой вентилятор с таймером или без него

Одноклавишный или двухклавишный выключатель

Трехжильные провода с водонепроницаемой изоляцией

Клеммы Wago для соединения жил

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Порядок работ:

1. Откручиваем у прибора декоративную панель, снимаем ее вместе с антимоскитной сеткой.
2. Располагаем кабель в шахте так, чтобы он не препятствовал циркуляции воздуха, удаляем гофру с концов проводов.
3. Выводим питающий кабель в специально предназначенное отверстие.
4. Устанавливаем вентилятор на место, закручиваем саморезы.

Перед креплением декоративной панели производим подключение.

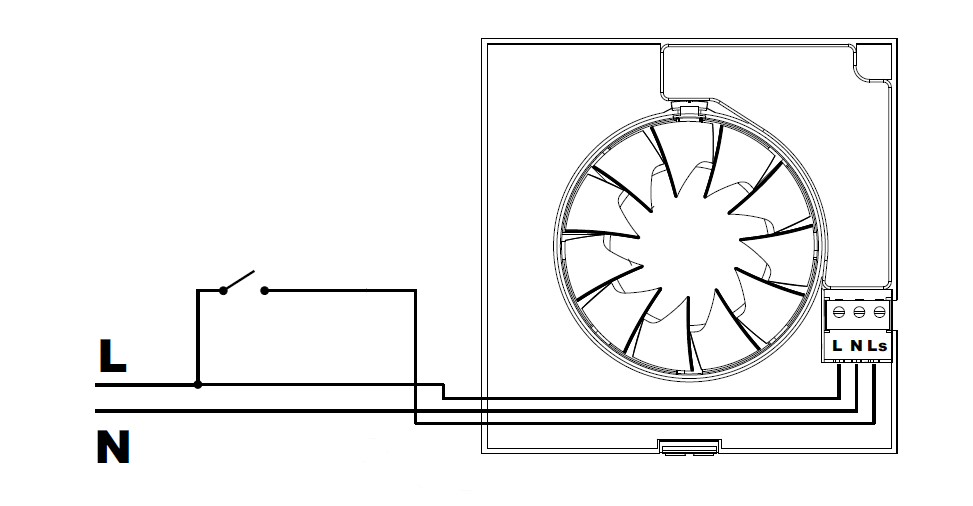

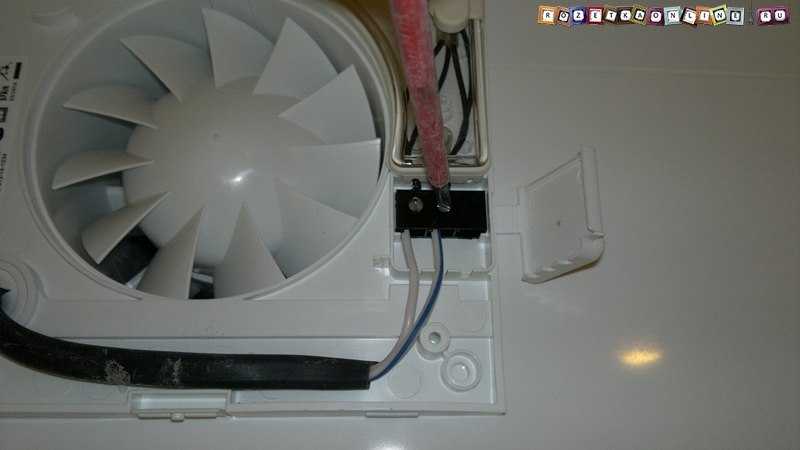

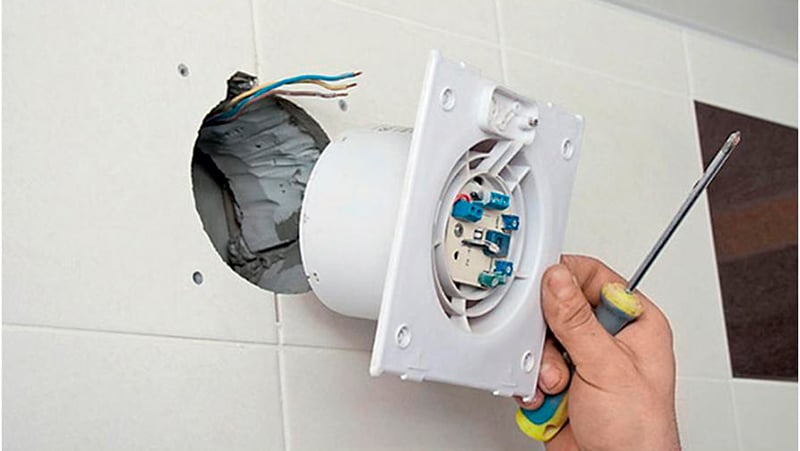

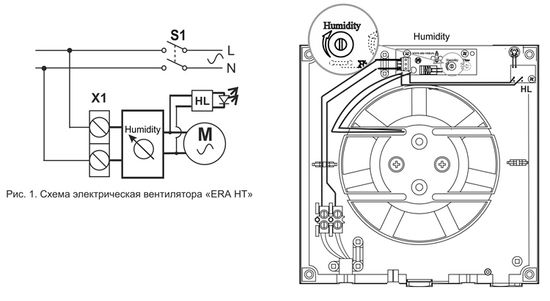

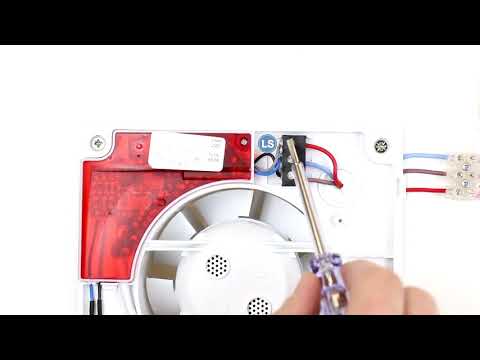

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

• красная — клемма L;
• синяя — клемма N;
• желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

обзор схем и советы по проведению монтажа

Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок. Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.

Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.

В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.

Содержание статьи:

• Выбор вентилятора и способа запуска
• Схемы подключения проводки вентилятора
  • Устройства с выключателем на корпусе
  • Подключение вентилятора к освещению
  • Подключение через выключатель
  • Включение в схему внешнего датчика
• Порядок проведения монтажа вентилятора
• Распространенные ошибки и дополнительные советы
• Выводы и полезное видео по теме

Выбор вентилятора и способа запуска

На рынке представлено множество , в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли , функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Существуют и модели, изначально оснащенные вилкой для включения в розетку. Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух

Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления

Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

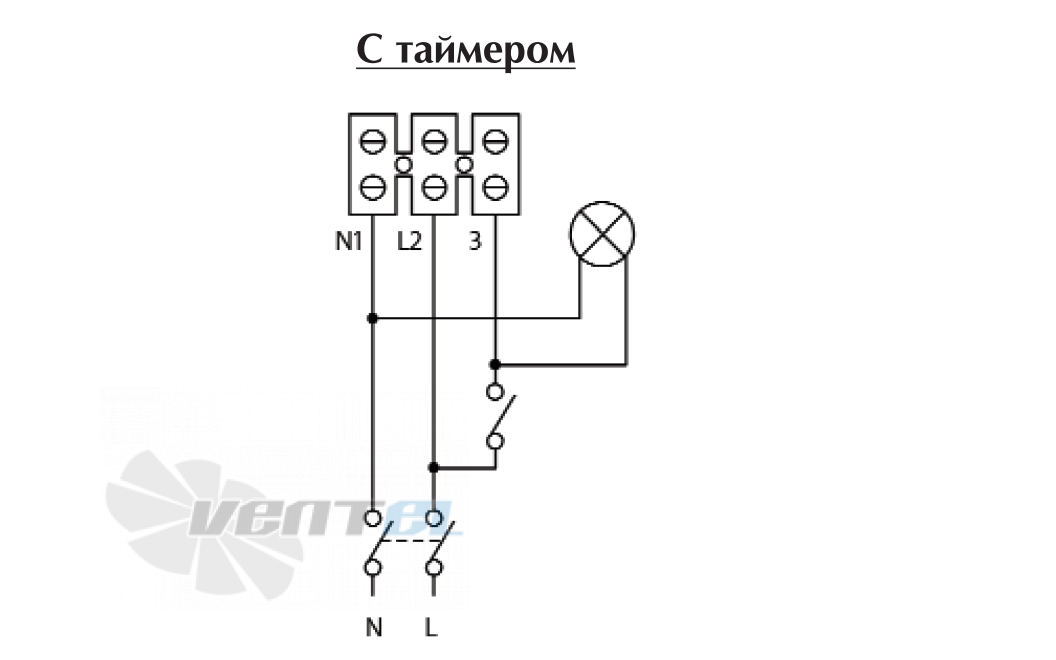

Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его , а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте .

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.
2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка .

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
3. Для всех соединений проводов используйте , а не изоленту.
4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line — фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Кроме того, вытяжному вентилятору может понадобиться чистка. Поэтому рекомендуем ознакомиться также с пошаговой инструкцией по разборке и чистке устройства. Подробнее — переходите по .

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подключение простого вентилятора подробно описано здесь:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом — блок для связи расположен под статьей.

Пошаговое руководство — Боб Вила

Фото: istockphoto.com

Вентиляторы для ванных комнат не должны издавать звук реактивного двигателя, удаляя достаточное количество влажного воздуха, чтобы в ванной комнате не было плесени и запаха. На самом деле громкий вентилятор в ванной может сигнализировать об обратном: о неэффективности. Новейшие вентиляторы для ванных комнат настолько тихие, что их работу почти не слышно, но они удаляют столько же воздуха (если не больше), сколько ваша старая колымага, и они также более энергоэффективны. В то время как в большинстве домов, которым не менее 20 лет, есть вентиляторы для ванных комнат, которые потребляют около 125 Вт энергии и имеют мощность от 5 до 6 сон (примерно в пять раз больше шума среднего холодильника, который потребляет всего 1 сон), сегодняшние вентиляторы стоят от 100 долларов. модель, которая потребляет около 55 Вт и оценивает 1,5 сона в super- тихая модель с 0,3-зоновым звуком, которая потребляет всего 5,8 Вт и стоит около 200 долларов.

Замена вентилятора в ванной на более новую, более эффективную модель означает, что вы сможете использовать его дольше, чтобы удалить больше влаги и при этом сэкономить деньги на счетах за электроэнергию, и все это без неприятного громкого рева. Вы можете бояться браться за установку самостоятельно, но не позволяйте страху сдерживать вас. Это руководство по установке вентилятора для ванной направит вас на правильный курс.

Ключевые вопросы перед заменой или установкой вентилятора в ванной

Выполнение любого проекта по ремонту дома может быть сложным и полезным, но прежде чем вы решите заменить или установить вентилятор в ванной комнате, необходимо учесть несколько факторов, в том числе наличие разрешения необходимый тип вентилятора для ванной комнаты, а также размер и стиль существующего вентилятора для ванной комнаты.

Определите, нужно ли вам разрешение на работу с электричеством

Разрешение — это официальный правительственный документ, который дает лицу или компании разрешение на выполнение определенных работ. Он обычно используется местными органами власти, чтобы гарантировать, что любая работа, выполняемая в доме или коммерческом здании, безопасна и уместна, и учитывает возраст и состояние существующей конструкции, возраст электрической системы и местные законы, которые могут препятствовать значительным изменениям. к зданию.

Advertisement

Для вентилятора в ванной требуется электрическая цепь для вентилятора, а также воздуховод для отвода влажного воздуха наружу дома для надлежащей вентиляции. Эта работа, скорее всего, будет относиться к механическим и электрическим категориям, для которых обычно требуется разрешение. Однако важно отметить, что в каждом городе действуют несколько разные правила получения разрешений, поэтому уточните в местном муниципалитете, нужно ли вам разрешение для этой работы.

Определите тип вентилятора, который вам нужен

Вентиляторы для ванных комнат можно разделить на три типа: потолочные, настенные и встроенные вентиляторы. Важно знать, какой тип у вас уже есть, прежде чем выбирать замену.

• Потолочные вентиляторы для ванных комнат имеют автономный блок вентиляторов, который всасывает воздух из ванной и выталкивает его через воздуховоды, которые проходят вверх и наружу через крышу. Это самый распространенный тип вентилятора для ванной комнаты.
• Настенные вентиляторы для ванных комнат по существу аналогичны потолочным вентиляторам, за исключением того, что они монтируются в ванной на внешней стене дома, а их вытяжной канал проходит через стену, а не через крышу.
• Встроенные вентиляторы для ванных комнат имеют один или несколько вытяжных каналов, ведущих в различные ванные комнаты в доме. Однако настоящий вентилятор устанавливается не в ванных комнатах, а в удаленном месте, например, на чердаке. Эти вентиляторы, как правило, намного больше, чем потолочные или настенные вентиляторы, потому что они должны быть достаточно мощными, чтобы обеспечить достаточную вентиляцию нескольких ванных комнат.

istockphoto.com

Выберите подходящий размер и стиль вентилятора

Вентиляторы для ванных комнат бывают разных размеров: от небольших, выбрасывающих всего 50 кубических футов воздуха в минуту (CFM), до более крупных, выбрасывающих почти 200 CFM. Важно выбрать правильный размер вентилятора из этого широкого диапазона. Слишком маленький вентилятор не удалит достаточно запаха или влаги, оставив вашу ванную комнату подверженной плесени, плесени и отслаивающейся краске. Слишком большой в некоторых случаях может способствовать возникновению опасной ситуации с отрицательным давлением воздуха, которая может затянуть смертельный угарный газ обратно через дымоход печи или водонагревателя.

Чтобы рассчитать размер, который будет соответствовать вашим потребностям, умножьте длину, ширину и высоту ванной комнаты, чтобы получить общее количество кубических футов. Чтобы определить целевой CFM, умножьте общее количество кубических футов на 0,13 и округлите до ближайших 10. Например, ванная комната 7 на 9 футов с потолком 8 футов равняется 504 кубическим футам. Когда вы умножаете 504 на 0,13, вы получаете 65, поэтому вы должны округлить и купить вентилятор для ванной комнаты на 70 кубических футов в минуту. Если у вас большая ванная комната (600 кубических футов и более) или ванная с джакузи, лучше всего увеличить размер вентилятора на 50 кубических футов в минуту.

Advertisement

Более тихие вентиляторы стоят дороже, но вы можете решить, что меньший уровень шума стоит более высокой цены. Если у вас есть проблема с плесенью в ванной, вы можете рассмотреть модель со встроенным датчиком влажности, который запускает вентилятор до тех пор, пока влажность не упадет до нормального уровня. Для упрощения установки домашние мастера, которые заменяют существующий вентилятор для ванной комнаты, должны рассмотреть возможность выбора сменного вентилятора с немного большими размерами, чем их текущий вентилятор. Модифицированные модели могут быть установлены изнутри ванной комнаты, что избавляет вас от похода на чердак, а их большая занимаемая площадь избавляет от необходимости впоследствии латать стену.

Инструменты и материалы

• Рабочий свет
• Удлинительная шнура
• Окрутнявая отвертка
. Сабельная пила
• Самосверлящие строительные винты 1,5″
• Электрическая дрель/шуруповерт
• Алюминиевая фольга Лента HVAC, внесенная в список UL
• Вкручиваемые соединители проводов
• Противопожарный герметик
• Огнестойкая пена

Пошаговое руководство по установке вентилятора в ванной

ШАГ 1: Отключите электропитание в ванной комнате поклонник.

Прежде чем приступить к демонтажу или установке, отключите питание вентилятора в ванной с помощью автоматического выключателя. Не полагайтесь на только на выключатель, чтобы отключить питание вентилятора. Используйте рабочий свет и удлинитель, чтобы осветить рабочее место.

Объявление

ШАГ 2: Снимите существующий вентилятор в ванной.

Если на решетке вашего вентилятора для ванной комнаты нет винтов или ручки, потяните ее прямо вниз, чтобы получить доступ к U-образным пружинным фиксаторам. Сожмите две верхние ножки пружины вместе и наклоните ножки к центру вентилятора, чтобы отсоединить их от корпуса. Повторите процедуру с другой пружиной и снимите решетку.

Отсоедините вентилятор, вынув его из розетки в корпусе вентилятора (если он оснащен вилкой). Проверьте розетку с помощью тестера напряжения, чтобы убедиться, что питание отключено. Если вентилятор жестко подключен, убедитесь, что питание отключено, вставив провода тестера в разъемы горячего и нейтрального проводов, прежде чем снимать их. Если вы обнаружите питание, остановитесь и вызовите электрика. В противном случае снимите крепежный винт вентилятора и наклоните вентилятор вниз и наружу.

istockphoto.com

ШАГ 3: При необходимости измерьте и вырежьте отверстие большего размера.

Используйте искатель стержней, чтобы найти стропило или ферму в потолке ванной комнаты или стержень в стене, ближайшую к существующему вентилятору. Отметьте стропило или стойку лентой и отметьте расположение вентиляционной заслонки. Вы увеличите отверстие, сделав Г-образный разрез напротив шпильки и в направлении вентиляционной заслонки. Измерьте и отметьте новые линии разреза или прикрепите шаблон для резки (поставляется с вашим новым вентилятором для ванной) скотчем. Затем оставьте старый корпус на месте, пока вы делаете надрезы с помощью пилы для гипсокартона. Соблюдайте осторожность при резке рядом с гибким вентиляционным отверстием, чтобы не повредить его.

ШАГ 4: Снимите существующую электрическую распределительную коробку.

Найдите электрическую распределительную коробку внутри корпуса вентилятора. Удалите винты крышки распределительной коробки или сожмите крышку до тех пор, пока фиксирующие язычки не выйдут из зацепления. Отсоедините домашнюю проводку и отвинтите стопорное кольцо электрического зажима.

Реклама

Затем найдите винты или гвозди, которыми корпус вентилятора крепится к стойке или стропилу. Удалите их вручную или с помощью сабельной пилы и лезвия для резки металла. Если у вас продуло изоляцию, вставьте кусок толстого картона в только что прорезанное отверстие, когда вы снимаете старый корпус. Это предотвратит падение изоляции в ванную комнату. Позже, на шаге 9, сдвиньте картон в сторону, вставляя новый корпус в монтажную раму.

ШАГ 5: Установите новую монтажную раму.

Вставьте монтажную рамку в увеличенное отверстие. Выдвиньте рычаги рамы к стропилам или стойкам с каждой стороны рамы и закрепите их 1,5-дюймовыми строительными винтами.

ШАГ 6: Установите новую проводку вентилятора в ванной комнате.

Проденьте провода питания дома и электрический зажим в круглое отверстие в новом корпусе вентилятора и наверните стопорное кольцо на зажим. Затем вставьте корпус в монтажную раму до щелчка. Пока не подключайте проводку.

ШАГ 7: Подсоедините вытяжной воздуховод вентилятора ванной комнаты.

Подсоедините гибкий воздуховод к узлу заслонки и надежно загерметизируйте соединение с помощью алюминиевой фольги ленты HVAC UL (не обычной клейкой ленты). Сориентируйте заслонку в соответствии со схемой, приведенной в инструкции производителя, и прикрепите ее к корпусу с помощью прилагаемых крепежных деталей.

ШАГ 8: Подсоедините проводку вентилятора в ванной комнате.

Подсоедините горячий (черный) и нейтральный (белый) провода к соответствующим проводам внутри корпуса вентилятора. Оберните оголенный медный провод дома по часовой стрелке вокруг зеленого винта заземления в корпусе и затяните. Подсоедините оставшийся неизолированный медный провод к любым зеленым проводам с помощью накручиваемого разъема. Обратитесь к электрической схеме, показанной в инструкциях производителя, чтобы еще раз проверить соединения перед восстановлением питания. Закрепите крышку распределительной коробки с помощью прилагаемых винтов.

Реклама

istockphoto.com

ШАГ 9: Прикрепите блок вентилятора к корпусу.

Вставьте узел вентилятора в корпус и закрепите его прилагаемыми винтами. Установите перегородку глушителя (если имеется) с помощью винтов, входящих в комплект. Дефлектор — важный компонент шумоподавления — не оставляйте его выключенным. Вставьте вентилятор в гнездо в корпусе. Затем включите питание и проверьте вентилятор.

ШАГ 10: Заполните все щели в гипсокартоне противопожарным герметиком.

Заполните зазор между корпусом вентилятора и гипсокартоном большим количеством огнезащитного герметика, чтобы теплый воздух не просачивался на чердак. Если зазор составляет ½ дюйма или больше, используйте огнеупорную расширяющуюся пену.

ШАГ 11: Установите новую решетку вентилятора ванной комнаты.

Найдите пружинный соединитель решетки в пазах корпуса и вставьте решетку на место. Подровняйте решетку, слегка сдвинув ее пальцами.

ШАГ 12: Включите питание и проверьте только что установленный вентилятор.

Проверьте вентилятор еще раз: вентилятор должен работать тихо, без дребезжания, что указывает на то, что вы забыли крепеж. Теперь проверьте его мощность всасывания, поднеся небольшой кусочек туалетной бумаги к решетке. Вентилятор должен втягивать бумагу в сторону решетки. Наконец, проверьте правильность работы заслонки, держа руку перед решеткой при выключенном вентиляторе. Вы не должны ощущать движения воздуха. Если все в порядке, прибери рабочее место и расскажи всем своим друзьям, какой ты умелый!

Часто задаваемые вопросы об установке вентилятора для ванной комнаты

Замена или установка вентилятора для ванной комнаты требует времени и усилий, чтобы вентилятор выглядел великолепно и функционировал должным образом. Учитывая множество этапов проекта, может возникнуть несколько вопросов о вентиляторах для ванных комнат и процессе установки. Продолжайте читать, чтобы найти ответы на некоторые из наиболее часто задаваемых вопросов об установке вентилятора в ванной комнате.

Реклама

В. Какие лампочки можно использовать в моем вентиляторе в ванной?

В большинстве вентиляторов для ванных комнат со встроенным освещением вместо традиционных ламп используются светодиодные лампы. Тем не менее, галогенные лампы также подходят, и они более эффективны, чем стандартные лампы накаливания.

В. Могу ли я установить вытяжной вентилятор прямо над ванной или душем?

Если вытяжной вентилятор указан как испытанный и одобренный для установки над ванной или душем и подключен к прерывателю цепи замыкания на землю (GFCI), то его можно установить непосредственно над ванной или душем. Просто регулярно проверяйте решетку вентилятора в ванной на наличие признаков плесени.

В. Имеет ли значение, если изоляция касается моего вытяжного вентилятора?

Это зависит от типа вашего вентилятора для ванной комнаты. Проверьте номинал контакта изоляции (IC), чтобы определить, может ли вентилятор для ванной комнаты соприкасаться с изоляцией, или необходимо ли отрегулировать изоляцию, чтобы обеспечить безопасную установку и эксплуатацию вентилятора. Если вы все еще не уверены, может быть дополнительная информация, включенная в продукт или указанная на веб-сайте производителя, чтобы помочь определить наилучший план действий.

В. Как лучше всего подключить вытяжной вентилятор?

В идеале вытяжной канал вентилятора в ванной комнате должен выходить непосредственно наружу дома. Избегайте прокладывать воздуховод к потолку или прямо под свесом крыши, потому что влажный воздух может попасть обратно в дом, где это может привести к проблемам с плесенью и грибком на чердаке.

Заключительные мысли

Ванные комнаты являются наиболее распространенными проблемными местами в доме из-за скопления влаги, плесени и грибка. Лучший способ борьбы с этими угрозами — установить и регулярно использовать вентилятор для ванной комнаты, который будет выводить влагу наружу, а не оставлять ее на стенах, шкафах и потолке.

Advertisement

Замена или установка вентилятора в ванной комнате — отличный проект для опытного мастера. Не забывайте, что вам, вероятно, потребуется получить разрешение на электроснабжение, и обязательно проверьте тип, размер и стиль вентилятора, который вам нужен, прежде чем начать. Кроме того, обязательно проверьте номинал контактов изоляции на вентиляторе и установите блок в соответствии с инструкциями производителя, чтобы снизить риск возгорания.

Найдите надежных местных профессионалов для любого домашнего проекта

Найти профессионалов сейчас

+

Как установить вентилятор для ванной комнаты (сделай сам)

Обновлено: 07 июня 2022 г.

Замените старый шумный вентилятор на тихую и энергоэффективную модель

Следующий проект›

Семейный мастер на все руки

Замените старый шумный вентилятор на вентилятор, который работает бесшумно и очищает воздух быстрее и лучше. Вы часто можете сделать это менее чем за день с небольшим ремонтом потолка или без него.

By the DIY experts of The Family Handyman Magazine

Time

A full day

Complexity

Intermediate

Cost

$101–250

Step 1: Plan the bath exhaust fan замена

Новое поколение эффективных и тихих вытяжных вентиляторов теперь доступно в домашних центрах и от поставщиков систем отопления, вентиляции и кондиционирования воздуха. Новые вентиляторы практически бесшумны. Они также намного мощнее и потребляют меньше энергии, чем старые модели. Их можно даже оставить включенными на полный рабочий день, если вам нужна непрерывная вентиляция. (Большинство обычных двигателей вентиляторов сгорают.) Дополнительные сведения см. в разделе «Покупка бесшумного вентилятора» ниже.

В этой статье мы покажем вам, как демонтировать старый вентилятор для ванны и установить новый тихий. В большинстве случаев вы можете заменить вытяжной вентилятор менее чем за день с минимальным ремонтом потолка или без него. Пока мы на этом, мы покажем вам, как заменить типичный 3-дюймовый. неизолированный воздуховод с намного превосходящим 4-дюймовым. утепленный воздуховод.

Этот проект включает электропроводку, поэтому позвоните своему местному инспектору по электрике, чтобы узнать, нужно ли вам разрешение.

Установка вентилятора требует лишь элементарных столярных и электрических навыков. Вам понадобятся основные ручные инструменты, электродрель и электролобзик. Основные операции включают в себя ручную распиловку небольшого отверстия в гипсокартоне, завинчивание шурупов из листового металла в алюминиевые воздуховоды, резку алюминиевых воздуховодов, подъем на крышу и вырезание большего вентиляционного отверстия в крыше, а также отсоединение и повторное подключение электрических проводов. Если вы столкнулись с проблемой, с которой не можете справиться, например, со сложной электропроводкой, тесными зазорами в воздуховодах, повреждением водой крышного вентиляционного отверстия или крутым уклоном крыши, не стесняйтесь обращаться к лицензированному электрику.

Вам придется забраться на чердак и пройтись по крыше, так что не рискуйте. Наденьте рубашку с длинными рукавами, длинные брюки, ботинки, головной убор и маску от пыли, чтобы защитить себя от пыли и изоляции на чердаке. Находясь на крыше, используйте кровельные кронштейны, кровельные утки или страховочные ремни для надежной опоры и защиты от падения. И если ваша крыша слишком крутая или вы не чувствуете себя там уверенно, наймите профессионала для этой части. Вентилятор для ванны, который мы заменяем, довольно типичен. Он расположен в потолке с доступным недостроенным чердаком наверху.

Вентилятор правильно подключен и подключен к 3-дюймовому воздуховоду. неизолированные воздуховоды на крышу. Если ваш старый блок вентилятора имеет дополнительные функции, такие как свет или обогреватель, который работает от второго выключателя, ваша электрическая проводка будет более сложной. Если повторная проводка вас смущает, обратитесь к лицензированному электрику для уточнения деталей. Если у вас есть второй этаж над вентилятором, измерьте высоту доступного пространства. Новые, более тихие вентиляторы выше старых, по крайней мере, на 7-1/2 дюйма. Хотя он должен вписываться в стандартное пространство между балками пола, проверьте размеры вентилятора, чтобы убедиться в этом.

Если у вас нет чердака наверху, как мы показываем, вам придется выполнять всю установку снизу. Это означает, что вам придется немного разрезать потолок (и залатать его позже!), Чтобы вставить вентилятор и провести воздуховод к настенной вентиляционной крышке. Соединения будут такими же, как мы показываем в серии фотографий. Тем не менее, переход на более крупный настенный вентиляционный колпак может быть более сложным, если у вас есть кирпич, штукатурка или виниловый сайдинг, а не дерево. Если вы не знаете, как действовать дальше, обратитесь за консультацией к специалисту по сайдингу.

Шаг 2: Снимите старый вентилятор

Фото 1: Извлеките старый блок двигателя

Отключите питание на главной панели. Потяните вниз крышку решетки и снимите ее. Затем отвинтите или подденьте старый узел двигателя вентилятора с помощью отвертки.

Фото 2: Отсоедините проводку

Снимите электрическую крышку. Аккуратно выдвиньте провода и снимите разъемы проводов. Включите выключатель вентилятора (на стене) и проверьте провода тестером напряжения , чтобы убедиться, что питание отключено . Раскрутите провода. Снимите стопорную гайку с троса.

Фото 3: Снимите старый корпус

Поднимитесь на чердак и отвинтите старый корпус вентилятора от балки. Снимаем кабель и вытягиваем проводку. Отсоедините или снимите хомуты, удерживающие воздуховод на корпусе и на крыше.

Перед тем, как начать, вам нужно отключить электричество к вентилятору на главной панели. При работающем вентиляторе переверните автоматические выключатели или ослабьте предохранители, пока он не остановится.

Наденьте защитные очки. Потянув вниз и отломив старую решетку, следите за падающими обломками! Вы будете поражены тем, сколько грязи может вылиться. Затем отключите двигатель и извлеките его из корпуса (Фото 1). Он будет удерживаться зажимами или винтами. Носить перчатки. Края могут быть острыми.

Электрические соединения обычно находятся в небольшой соединительной коробке (Фото 2). Проверьте провода на наличие питания с помощью тестера напряжения, чтобы убедиться, что он выключен. Затем отсоедините их.

Далее вам нужно подняться на чердак. Вам понадобится электродрель, отвертка, универсальный нож, ножницы по металлу, кусачки, инструмент для зачистки проводов и рабочий фонарь. Чтобы избежать лишних поездок, носите все инструменты с собой в ведре. Чтобы было легче работать на чердаке, найдите небольшой кусок фанеры, чтобы встать на колени или лечь на него — примерно 2 х 3 фута. Летом работайте утром. Чердаки нагреваются в теплые дни. Сдвиньте изоляцию со старого корпуса вентилятора и снимите корпус (Фото 3). Большинство старых вентиляторов монтируются непосредственно на балку. Винты могут быть трудно удалить. Электродрель упрощает эту задачу.

Внимание! Алюминиевая проводка

Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Шаг 3: Установите новый вентилятор и воздуховод

Фото 4. Установите новый корпус вентилятора

Проследите контур нового корпуса вентилятора на потолке над старым отверстием. Увеличьте отверстие с помощью пилы для гипсокартона. Обратите внимание на расположение потолочных балок.

Фото 5: Установка корпуса

Выровняйте корпус вентилятора сверху, убедившись, что корпус правильно ориентирован для воздуховодов и электрических соединений. Затем прикрутите монтажные кронштейны, удерживающие вентилятор, к каждой балке с шагом 1 дюйм. шурупы для гипсокартона.

Фото 6: Присоедините воздуховод

Привинтите 4-дюймовый. алюминиевое колено к выпускному отверстию вентилятора с помощью трех 3/8-дюймовых. саморезы Phillips для листового металла. Будьте осторожны, чтобы не повредить заслонку демпфера внутри. Затем выдвиньте внутренний вкладыш гибкого воздуховода, соберите три или четыре металлических кольца и используйте еще три винта, чтобы прикрепить вкладыш к колену.

Фото 7: Закрепите изоляцию

Опустите изоляционную оболочку и затяните 6-дюймовую трубку. металлический зажим на локте. Отрежьте воздуховод по длине с помощью универсального ножа и кусачек и прикрепите 6-дюймовый. кусок прямой алюминиевой трубы до конца с помощью винтов и хомута, оставив открытым около 3 дюймов металла. Используя ножницы по металлу, отрежьте 3-дюймовый. открытый конец алюминиевой трубы под углом, соответствующим уклону крыши.

Фото 8: Подсоедините проводку

Снимите пластину на распределительной коробке и вытяните провода вентилятора. Протяните электрический кабель через предусмотренное отверстие и закрепите его кабельным зажимом. Скрутите электрические провода (белый с белым и красным или черный с черным) и установите разъемы. Прикрепите оголенный медный провод к зажиму заземления или винту на пластине. Сложите провода обратно в электрическую коробку на корпусе и закройте крышку.

Фото 9: Заделка зазора в потолке

Заделка стыка потолка/корпуса силиконом или другим высококачественным герметиком.

Теперь вернитесь в ванную. Приложите основание нового корпуса вентилятора к потолку и нарисуйте новый размер отверстия (фото 4). Большинство новых тихих вентиляторов больше, чем старые вентиляторы. Если нет, то придется латать потолок гипсокартоном. Чтобы упростить вырезание, совместите две стороны с существующим отверстием. Надевайте защитные очки во время резки.

Перед тем, как вернуться на чердак, отрежьте кусок изолированного гибкого воздуховода примерно на 18–24 дюйма длиннее старого воздуховода и отрежьте один кусок 4-дюймового чердака. диам. алюминиевый воздуховод длиной 6 дюймов. Отнесите их на чердак вместе с вентилятором, кронштейнами для крепления вентилятора, алюминиевым уголком, шурупами для листового металла, шурупами для гипсокартона, скобами для электрических кабелей, электрическим зажимом, герметиком и зажимами для воздуховодов. Вам также может понадобиться блокировка для крепления к балкам для поддержки вашего нового корпуса вентилятора.

Вам понадобится помощник, чтобы установить новый вентилятор. Сдвиньте монтажные кронштейны и выдвиньте их на балки. Совместите вентилятор с новым отверстием в гипсокартоне. Затем передайте его вашему помощнику, который будет держать корпус на одном уровне с потолком, пока вы будете прикручивать кронштейны к балкам (фото 5).

После установки вентилятора запустить воздуховоды. Прикрепите алюминиевое колено к выпускному отверстию (фото 6), а лайнер к колену. Затем измерьте и отрежьте гибкий изолированный воздуховод. Идеальный участок воздуховода должен быть как можно более прямым с наименьшим количеством поворотов. Продлите воздуховод от выпускного отверстия до отверстия в крыше, но не растягивайте его так туго, чтобы он не перегнулся. Затем завершите подсоединение изолированного воздуховода к обоим алюминиевым концам (Фото 7).

С нашим вентилятором проводка делается с чердака. Некоторые модели подключаются снизу. В любом случае закрепите электрический кабель на корпусе с помощью стандартного зажима с 6-дюймовым проводом, уходящим в коробку. Снимите 5/8 дюйма изоляции с конца каждого провода и соедините провода (Фото 8). Прикрепите кабель скобами к элементу каркаса в пределах 12 дюймов от кабельного зажима. Вы можете обнаружить, что существующий электрический кабель слишком короткий для подключения к новому вентилятору. Если кабель идет к ближайшей распределительной коробке, вы можете заменить его более длинным отрезком. В противном случае вам придется установить новую распределительную коробку. Если вы не знакомы с правилами электромонтажа, вызовите лицензированного электрика для выполнения этой части. В любом случае проверьте вашу работу у местного инспектора по электрике.

Герметизируйте периметр корпуса вентилятора гибким герметиком (Фото 9). Это имеет решающее значение для уменьшения передачи звука, а также утечки воздуха. Замените изоляцию, убедившись, что она покрывает корпус вентилятора. Осмотрите все свои инструменты, прежде чем вернуться вниз!

Шаг 4: Установите заглушку

Фото 11. Закрепите воздуховод

Протяните руку через отверстие в крыше и потяните вверх угловой конец прямого воздуховода, оставив примерно 3/4 дюйма над поверхностью крыши. Прикрутите его к обшивке на 1/2 дюйма. саморезы по металлу. Заделайте зазор между воздуховодом и черепицей силиконовым герметиком или другим высококачественным герметиком.

Фото 12: Наденьте вентиляционную заглушку

Вставьте новую вентиляционную заглушку под черепицу, чтобы она плотно прилегала. Вытащить это. Нанесите кровельный клей на гонты, где будут лежать верхние и боковые фланцы. Гвоздь на месте.

Фото 13: Закройте крышку

Аккуратно поднимите черепицу и прибейте крышку вентиляционного отверстия сверху и по бокам кровельными гвоздями. Нанесите кровельный клей под черепицу по бокам и на верхнюю часть крышки вентиляционного отверстия, а также поверх гвоздей.

Выполнить кровельные работы за один рейс. При работе на крыше вам понадобится новая крышка вентиляционного отверстия, кусок прямого алюминиевого воздуховода (обрежьте один конец, чтобы он соответствовал углу крыши), лобзик, рулетка, кровельный клей, герметик, универсальный нож, кровельные гвозди, 1/2 дюйма. Саморезы для листового металла с крестообразным шлицем, ножницы по металлу, монтировка, столярный карандаш и молоток. Наденьте пояс для инструментов или фартук, иначе вам придется подниматься и спускаться по лестнице, подбирая соскальзывающие вещи!

Если вы не совсем уверены в работе на крыше, установите пару кровельных кронштейнов вместе с 2×10 или прибейте к крыше планку 2×4 в нескольких футах ниже вентиляционного отверстия. Это даст вам более безопасное место для ног, когда вы работаете на крыше.

Замените старую крышку вентиляционного отверстия на новую. Аккуратно удалите старую, чтобы не повредить черепицу. Они могут быть ломкими, особенно в холодный день. Затем увеличьте старый 3-дюймовый. отверстие, чтобы соответствовать 4-в. воздуховод, используя 4-дюймовый. воздуховод в качестве шаблона. Проем будет иметь овальную форму в направлении ската крыши (Фото 10). Протяните руку через крышу и протяните прямой алюминиевый воздуховод вверх через отверстие так, чтобы его угловой конец выступал на 3/4 дюйма над поверхностью крыши. Прикрутите воздуховод к обшивке (Фото 11). Здесь поможет магнитное сверло. Вбейте кровельный гвоздь в боковую часть воздуховода, чтобы временно закрепить его. Замажьте края герметиком, чтобы конденсат не стекал обратно в воздуховод или под черепицу.

Проверьте сетку и заслонку в новой вентиляционной крышке перед ее установкой, чтобы убедиться, что они на месте. Когда вы закончите, заполните все отверстия от гвоздей, которые вы вставили в крышу, кровельным цементом.

Для завершения работы установите декоративную решетку. Сейчас момент истины. Снова включите питание и прислушайтесь к вентилятору — если вы его слышите!

Приобретение бесшумного вентилятора

Тихий вентилятор имеет показатель «sone» от 0,5 до 1,5. Сон – это мера громкости. Чем меньше число, тем тише вентилятор. Напротив, типичные недорогие вентиляторы для ванны имеют мощность от 2 до более 5 сонов (которые вы легко можете услышать в соседней комнате). Выберите вентиляционную мощность вентилятора, соответствующую размеру вашей ванной комнаты. Чтобы быстро оценить необходимое количество кубических футов в минуту (кубических футов в минуту или количество воздуха, перемещаемого вентилятором), «практическое правило» заключается в том, чтобы умножить длину вашей ванной комнаты на ширину и округлить в большую сторону. Например, 8 х 10 футов. (80 кв. футов) потребуется скорость вентиляции 80 кубических футов в минуту и ​​потребуется вентилятор на 80 кубических футов в минуту. Тихие вентиляторы имеют лучшие двигатели (рассчитанные на непрерывную работу), более прочные корпуса и большие воздуховоды, обычно 4 дюйма. Они стоят значительно дороже, чем стандартные вентиляторы.

Дополнительная информация

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• 4-in-1 screwdriver
• Chalk line
• Drill/driver — cordless
• Drywall saw
• Dust mask
• Hammer
• Jigsaw
• Non-contact voltage tester
• Pry bar
• Utility knife

Перчатки, сигнальная лампа и защитные очки

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• 1/2 дюйма. саморезы для листового металла
• 3/8 дюйма.
