Как правильно подключить электродвигатель: пошаговая инструкция и схемы подключения

Как правильно подобрать схему подключения электродвигателя. Какие бывают типы электродвигателей и их особенности. Как определить выводы обмоток двигателя. Как рассчитать и подобрать пусковой конденсатор. Как подключить однофазный и трехфазный двигатель.

Типы электродвигателей и их особенности подключения

Существует несколько основных типов электродвигателей, которые различаются по принципу работы и схемам подключения:

• Асинхронные трехфазные двигатели — наиболее распространенный тип промышленных электродвигателей. Для работы требуют трехфазное напряжение.
• Асинхронные однофазные двигатели — используются в бытовой технике. Работают от однофазной сети 220В.
• Коллекторные двигатели — применяются в электроинструментах. Могут работать как от постоянного, так и от переменного тока.
• Шаговые двигатели — используются в системах точного позиционирования. Требуют специальных контроллеров для управления.

Правильное подключение зависит от типа двигателя и параметров электросети. Рассмотрим особенности подключения основных типов электродвигателей.

Определение выводов обмоток электродвигателя

Перед подключением необходимо определить выводы обмоток двигателя. Для этого можно использовать следующие способы:

1. Визуальный осмотр — на корпусе или клеммной колодке часто нанесены маркировки выводов.
2. Прозвонка тестером — позволяет определить начала и концы обмоток по сопротивлению.
3. Подключение к источнику низкого напряжения — по вращению вала можно определить обмотки.

Для трехфазных двигателей необходимо определить 6 выводов трех обмоток. Для однофазных — 4 вывода рабочей и пусковой обмоток.

Схемы подключения трехфазного электродвигателя

Существует два основных способа подключения обмоток трехфазного двигателя:

Схема «звезда»

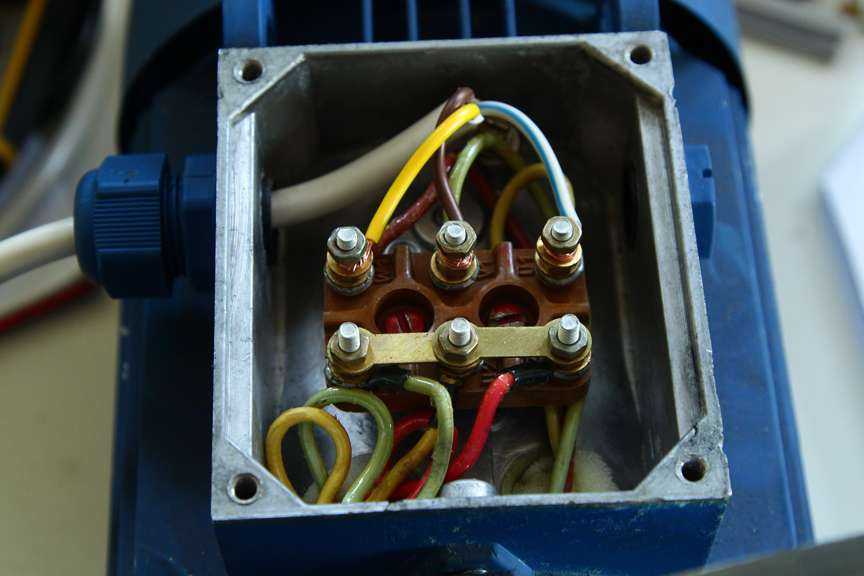

При подключении звездой концы обмоток соединяются в одной точке, а начала подключаются к трем фазам. Эта схема обеспечивает меньший пусковой ток и применяется при напряжении 380В.

Схема «треугольник»

В этой схеме обмотки соединяются последовательно в замкнутый контур, а в точки соединения подводятся три фазы. Обеспечивает больший пусковой момент и используется при напряжении 220В.

Выбор схемы зависит от напряжения сети и указаний в паспорте двигателя. Неправильное подключение может привести к перегреву и выходу двигателя из строя.

Подключение однофазного электродвигателя

Однофазные асинхронные двигатели имеют две обмотки — рабочую и пусковую. Для создания вращающегося магнитного поля используется фазосдвигающий элемент — конденсатор. Существует несколько схем подключения:

• С пусковым конденсатором — обеспечивает высокий пусковой момент, но требует отключения пусковой обмотки.
• С рабочим конденсатором — более простая схема, но меньший пусковой момент.
• С двумя конденсаторами — сочетает преимущества обеих схем.

Выбор схемы зависит от нагрузки и условий пуска двигателя. Важно правильно подобрать емкость конденсатора.

Расчет и подбор пускового конденсатора

Емкость пускового конденсатора влияет на пусковой момент и ток двигателя. Для расчета можно использовать формулу:

C = (2800 * P) / U^2

где C — емкость в мкФ, P — мощность двигателя в Вт, U — напряжение сети.

Также емкость можно определить экспериментально, начиная с 1-2 мкФ на 100 Вт мощности. Оптимальная емкость обеспечит уверенный пуск двигателя.

Особенности подключения коллекторных двигателей

Коллекторные двигатели имеют более простую схему подключения:

• Для работы от постоянного тока достаточно подать напряжение на щетки.
• При питании переменным током используется диодный мост для выпрямления.
• Для регулировки оборотов применяются ШИМ-контроллеры.

Важно соблюдать полярность подключения, иначе двигатель будет вращаться в обратную сторону. Также нужно учитывать повышенное искрение на коллекторе.

Подключение электродвигателя через магнитный пускатель

Для управления мощными электродвигателями используются магнитные пускатели. Они обеспечивают:

• Защиту от перегрузки и короткого замыкания
• Возможность дистанционного включения/выключения
• Реверс вращения двигателя

Схема подключения зависит от типа пускателя и двигателя. Обязательно нужно использовать тепловое реле для защиты от перегрузки.

Меры безопасности при подключении электродвигателей

При работе с электродвигателями необходимо соблюдать следующие правила безопасности:

1. Отключить питание перед любыми работами с двигателем
2. Использовать провода соответствующего сечения
3. Обеспечить надежное заземление корпуса двигателя
4. Применять устройства защитного отключения
5. Не перегружать двигатель выше номинальной мощности

Соблюдение этих мер позволит обеспечить безопасную и долговечную работу электродвигателя.

Как подключить электродвигатель 4 провода

В прошлой статье Я рассказывал как подключить и запустить двигатель на Вольт в однофазной электросети В. Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. А оставшиеся 2 конца присоединить к электропитанию Вольт. Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе. Может быть мотор и 2 скоростным , тогда со статора будет выходить 3 конец с половины его обмотки.

Поиск данных по Вашему запросу:

Как подключить электродвигатель 4 провода

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схемы подключения электродвигателя к электропитанию
• Помогите подключить электродвигатель
• Как подключить электродвигатель с 4 проводами
• Как подключить двигатель стиральной машины
• Как подключить однофазный двигатель
• Рабочие конденсаторы
• Как подключить трехфазный двигатель на 220 и 380 Вольт — обзор схем
• С двигателя выходит 4 провода как подключить
• Электродвигатель асинхронный: схемы звезда треугольник

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение электродвигателя от старой стиральной машинки через конденсатор.

Схемы подключения электродвигателя к электропитанию

By Raiter , December 16, in Начинающим. Вот такой примитивный вопросик назрел. Есть мотор от старой стиральной машины. Из него выходят 4 провода. Как я понял там 2 обмотки — основная и пусковая. Попробовал определить пары проводов они все одного цвета. Одна пара дала сопротивление в 15 Ом, а 2 других впровода вообще не прозваниваются ни в паре ни по отдельности с другими проводами.

При подключении проводов, которые прозваниваются к В, мотор начинает гудеть и пытается крутить. Есть его вручную розогнать, то работает в обе стороны. Вместе с тем греется — не удалось определить во время роботы, или только пока не раскручен. При подключении в сеть другой пары проводов — никакого эфекта. Пробовал по размному подключать — работает только в 1 случае.

Но понимаю, что это не правильно и нужно как-то подключить правильно скорее всего через пусковое Подскажите, не хочется спалить мотор И сразу второй вопрос. Купил по случаю старый советский точильный станок.

С ним таже история. При включении крутится очень медленно, нужно раскручивать рукой. Посмотрел — с мотора выходит 3 провода, но 2 из них между собой соеденены и в сеть идут 2 провода. На моторе никаких обозначений. Можно ли так работать с этим мотором?

Не сгорит ли он? Или нужно по другому подключать? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Ну по первому случаю понятно,сгорела обрыв и т. По второму разъедени провода и прозвони,тогда будет ясно. Так а что тогда делать с первым? Можно его так использовать без пусковой обмотки — розгонять рукой? Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя.

Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR. Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур. А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне.

Читать статью. STM32G0 — средства противодействия угрозам безопасности. Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы.

Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT. Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства.

Мало о чем мне говорит. Тоесть как бы и понял, что нужно через конденсатор запитать, но как конкретно это сделать и как определить кол-во киловатт — не знаю.

Не зря же в разделе «Для новичков». Я просто на на него патрон от дрели повесил. Что бы можно было использовать как «настольнюу дрель» А как быстро он сгорит при таком запуске? До 48 слоев. Быстрое прототипирование плат. Монтаж плат под ключ. А как быстро он сгорит при таком запуске?

Ну Вы даете, на стиралках, конденсаторные двигатели ставились, у них обе обмотки рабочие. Точило, скорее всего, трехфазное. Про точило. Если 3 фазы, то использовать так как сейчас подключено можно?

Не сгорит? Ато жалко будет. Это не правда. Ставились и с пусковой обмоткой. Был хитрый автомат. При нажатии включались обе обмотки,при отпускании кнопки пусковая обмотка отключалась. В первом случае нужно разобрать двигатель и найти обрыв. А если обиотка сгоревшая,перемотать.

Во втором случае скорее всего одним проводом сделан вывод двух обмоток. Он идет в сеть. Третий через емкость ко второму.

Круглые такие, типа «Волна» Тогда, и движек сфотографировать Вот и я в этом уверен,поэтому и просил Raiter померить что там по сопротивлению-так сказать для полной ясности. Да не мотор круглый,он то понятно, а сама машинка Ну да. Машина была железной с ручным отжимом при помощи двух валиков Она отправилась на металолом, а двиг решил использовать Такая машинка была обнаружена у бабушки, когда помогали переезжать.

На старых круглых почти все с пусковой обмоткой. У рабочей сопротивление меньше чем у пусковой. У Вас сгорела или рабочая или пусковая. Если пусковая то 2 варианта. А какую емкость нужно? И в каком виде? Просто конденсатор или как на другого вида моторах стиралок, где «черная коробочка»?

Таксь с мотором от стиралки розобрался прочитал. Только проблема в том, что пусковая скорее всего обмотка дохлая. Просто конденсатор. В приделах 10 мкф. Коробочка это пускозащмтное реле. Оно ставится на двигатели с отдельной пусковой обмоткой. Да там нет нечего сложного. Разбери двигатель и найди обрыв. А если сгоревшая переиотай. Зарисуй как уложены обмотки,пересчитай витки,как расключены обмотки,померяй диаметр,выстрогай из дерева оправку.

Если я не ошибаюсь когда то мотал такой. Виесто оправки использовал бутылки от шампанского и простые 0. И вперед,не боясь. Все так когда то начинали. И что двигатель сам будет раскручиваться? Конечно сам. Дерзай не бойся. Только запускать его нужно будет так. Обмотка рабочая включается в сеть а пусковая через кнопку в сеть. Призапуске нажал кнопку,двигатель запустился,кнопку отпустил. Если нужно крутить в другую сторону,меняешь местами концы любой из обмоток.
