Как правильно подключить провода к выключателю света. Как правильно подключить выключатель света: пошаговая инструкция для начинающих электриков

Как безопасно установить и подключить выключатель света самостоятельно. Какие инструменты понадобятся для монтажа выключателя. Как правильно соединить провода при подключении одноклавишного и двухклавишного выключателя.

Необходимые инструменты и материалы для подключения выключателя

Прежде чем приступать к монтажу выключателя света, необходимо подготовить все необходимые инструменты и материалы:

• Индикаторная отвертка для проверки наличия напряжения
• Плоская и крестовая отвертки
• Пассатижи или бокорезы для зачистки проводов
• Изоляционная лента
• Сам выключатель (одноклавишный или двухклавишный)
• Провода нужного сечения, если потребуется замена

Важно использовать качественные инструменты и материалы от проверенных производителей. Это обеспечит безопасность работы и надежность подключения.

Правила техники безопасности при работе с электропроводкой

Работа с электричеством всегда сопряжена с определенным риском. Поэтому крайне важно соблюдать следующие меры предосторожности:

• Перед началом работ обязательно отключите электропитание на щитке
• Проверьте отсутствие напряжения индикаторной отверткой
• Работайте в диэлектрических перчатках
• Используйте инструменты с изолированными ручками
• Не работайте на мокром полу или влажными руками

Соблюдение этих простых правил поможет избежать поражения электрическим током и сделает работу безопасной.

Пошаговая инструкция по подключению одноклавишного выключателя

Подключение одноклавишного выключателя выполняется в следующей последовательности:

1. Отключите электропитание и проверьте отсутствие напряжения
2. Снимите декоративную накладку со старого выключателя
3. Отсоедините провода от старого выключателя
4. Установите новый выключатель в монтажную коробку
5. Подключите фазный провод к верхней клемме выключателя
6. Подключите провод, идущий к светильнику, к нижней клемме
7. Заизолируйте соединения изолентой
8. Установите декоративную накладку
9. Включите электропитание и проверьте работу выключателя

При правильном подключении выключатель должен четко фиксироваться в положениях «включено» и «выключено».

Особенности подключения двухклавишного выключателя

Двухклавишный выключатель позволяет управлять двумя группами светильников независимо. Его подключение имеет некоторые особенности:

• К общей клемме подключается фазный провод
• К двум другим клеммам подключаются провода, идущие к разным светильникам
• Нулевые провода соединяются между собой отдельно от выключателя
• Провода заземления также соединяются отдельно

Важно правильно определить назначение проводов с помощью индикаторной отвертки или мультиметра. Ошибка в подключении может привести к короткому замыканию.

Возможные ошибки при подключении выключателя и их устранение

При самостоятельном подключении выключателя света новички могут допустить следующие ошибки:

• Перепутать фазный и нулевой провода
• Неправильно соединить провода в распределительной коробке
• Плохо затянуть контактные винты на выключателе
• Повредить изоляцию проводов при зачистке

Если после подключения выключатель работает некорректно, необходимо обесточить цепь и проверить все соединения. При отсутствии явных ошибок рекомендуется обратиться к профессиональному электрику.

Выбор места установки выключателя в помещении

Правильный выбор места установки выключателя обеспечит удобство его использования:

• Располагайте выключатель на высоте 90-110 см от пола
• Устанавливайте выключатель со стороны открывания двери
• В спальне разместите выключатель возле кровати
• В длинном коридоре используйте проходные выключатели
• Не устанавливайте выключатели вблизи источников воды

При выборе места учитывайте расположение мебели и особенности планировки помещения. Это сделает управление освещением максимально комфортным.

Обслуживание и диагностика неисправностей выключателя

Для продления срока службы выключателя необходимо периодически проводить его обслуживание:

• Проверяйте затяжку контактных соединений
• Очищайте выключатель от пыли
• Осматривайте провода на предмет повреждений изоляции
• При появлении нагрева или искрения замените выключатель

Если выключатель стал работать нечетко или появился характерный треск при включении, это признаки его износа. В таком случае рекомендуется заменить выключатель на новый.

Как подключить выключатель света с двумя клавишами + Фото

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране.

Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

Инструменты:

• индикатор напряжения;
• плоскогубцы;
• отвертка;
• нож;
• уровень;
• защитные перчатки и очки.

Советы:

• перед началом работ отключите электропитание в вашей квартире;
• прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
• если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Отключение электричества.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке.

Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Разобранный выключатель.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Обрезка проводов.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

Подключение проводов к выключателю света

Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

Подключение проводов к выключателю.

После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

Подключение проводов к выключателю.

Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.


Как подключить выключатель с двумя клавишами.

После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

Размещение выключателя в коробке.

Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.


Выравнивание выключателя.

Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

Крепление выключателя.

Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

Установка кнопок выключателя.

Осталось включить питание на электрическом щитке. Включите свет с помощью нового, только что установленного выключателя, чтобы убедиться, что ваша работа была не напрасна, и все функционирует так, как нужно. Свет зажегся? Значит, теперь вы знаете, как подключить выключатель света.

Установленный выключатель.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Как правильно подключить выключатель света ⋆ Электрик Дома

Содержание

1. Варианты подключения
2. Одноклавишный прибор
3. Двухклавишный прибор
4. Проходной прибор на 2 точки
5. Проходной прибор на 2 клавиши
6. Заключение

Выключатель света представляет собой достаточно простое механическое устройство, с помощью которого осуществляется управление светом. Установить устройство можно самостоятельно без особых проблем – достаточно иметь под рукой необходимые инструменты и нужные познания в области домашней электрики. Помните о своей безопасности при выполнении работ – всегда отключайте питание электросети 220 Вольт перед тем, как начинаете работу с электропроводкой.

Также, перед началом работ по монтажу и подключению прибора необходимо приготовить набор двухжильных и трехжильных кабелей, распределительную коробку и изоляционную ленту.

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
3. Фазу переключателя соедините с фазой электрического щитка.
4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Если жилы кабеля от щитка не окрашены в различные цвета, определить фазу можно при помощи индикаторной отвертки. После проверки отключите подачу электричества и начинайте монтаж.

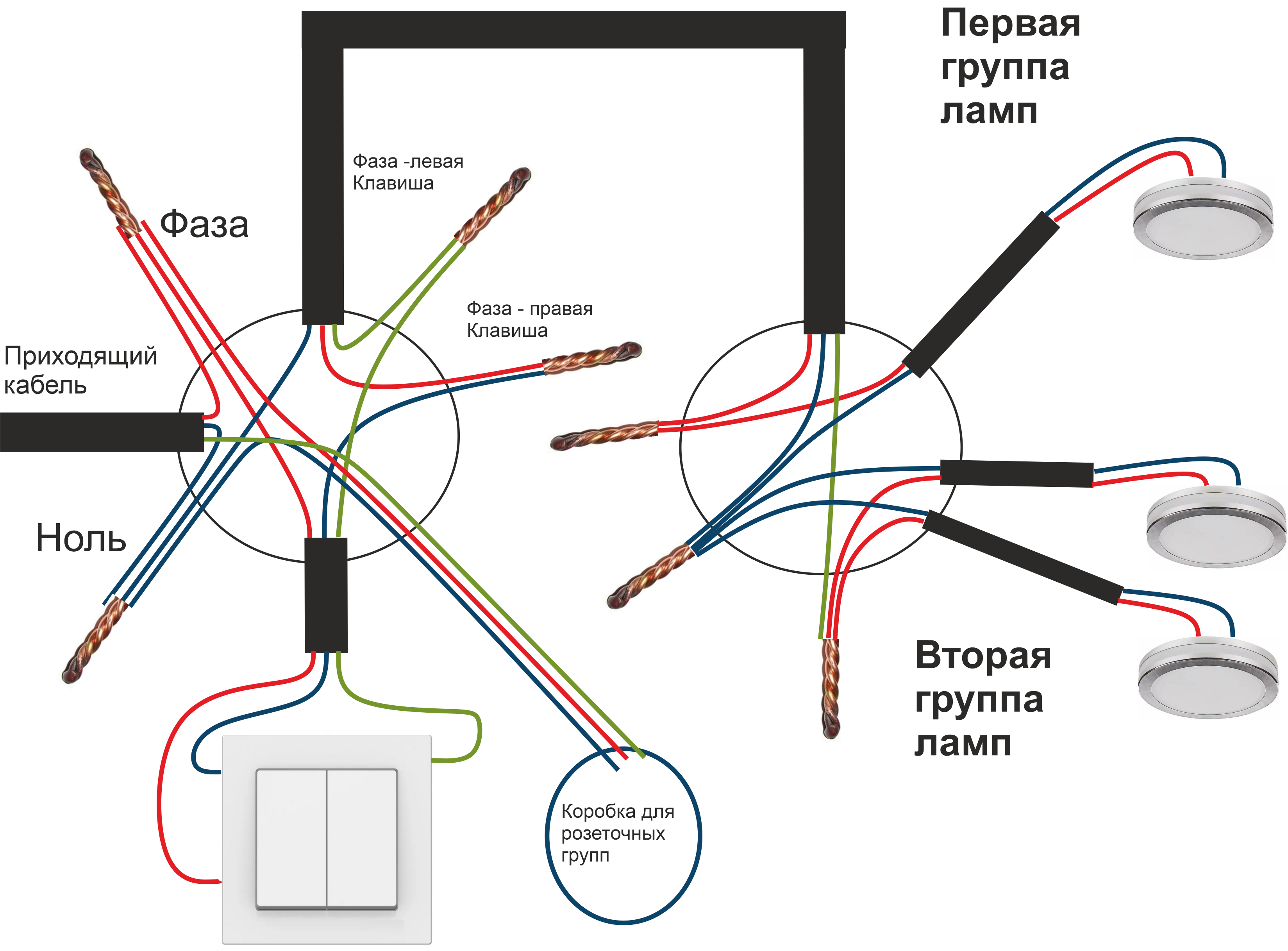

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
2. Фазу электрощита подключите к общему контакту выключателя.
3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Чтобы не запутаться в процессе монтажа и облегчить последующее обслуживание и замену в случае необходимости, используйте окрашенные или маркированные кабели.

Заключение

Не забывайте о соблюдении правил безопасности при установке приборов для управления светом, указанных ниже:

• Разводите проводку так, чтобы при нажатии клавиш происходил разрыв фазы, а не нуля.
• Работайте только после полного отключения электрического питания.
• Даже если вы уверены, где ноль, а где фаза, не поленитесь проверить статус проводов при помощи индикаторной отвертки.
• Все соединения формируйте в пределах распределительной коробки – это не только обеспечит электробезопасность, но и облегчит процесс выявления неисправностей.

Весь процесс монтажа при правильно подходе на займет более получаса, при этом вы сможете сэкономить на услугах мастера. Пользуйтесь приведенными в статье инструкциями, тогда установка не вызовет у вас никаких проблем!

Электропроводка выключателя света с 9 проводами

Я пытаюсь установить однополюсный тумблер в спальне. У него выходит 3 комплекта проводов. По одному с черным, белым и медным заземлением. Я поставил все 3 черных на верхний полюс, все 3 белых на нижний полюс и все 3 медных на винт заземления. Когда я выключаю выключатель, срабатывает выключатель. Есть идеи?

• проводка
• выключатель

4

Черных горячий и переключенный горячий . Белые все нейтральные . Соедините их вместе на выключателе и включите его, и выключатель должен сработать.

В дальнейшем, прежде чем отсоединять старый выключатель или розетку, сфотографируйте и отметьте провода по мере их отсоединения. Не отсоединяйте, не перемещайте и не развязывайте провода, не подключенные к старому выключателю или розетке. *

* Исключение: если старому выключателю не нужна нейтраль, а новому выключателю нужна нейтраль, то вам нужно подключиться к нулевой связке, если она есть.

---

Скорее всего у вас 3 кабеля разного назначения:

• Входящее питание
• Светильник
• Исходящая мощность на следующий выключатель или розетку

Выяснение того, что есть что, является сложной частью. Чтобы сделать это правильно, вам понадобятся некоторые инструменты. В идеале — бесконтактный тестер напряжения, мультиметр, несколько гаек и цветная изолента (обычно пачка черных/белых/красных/желтых/синих). Все они должны быть внесены в список UL или ETL для обеспечения безопасности.

• Соедините белые провода с помощью гайки. Они останутся такими.
• Соедините провода заземления вместе с помощью гайки, короткой косички (голого или зеленого провода) к винту заземления переключателя.
• Разделите черные провода. Для безопасности наденьте на каждую проволочную гайку.
• Включите выключатель. Используйте NCVT, чтобы определить, какой черный провод является входящим горячим . Если более одного индикатора показывает горячее, может потребоваться проверка с помощью мультиметра.
• Выключите выключатель. Подключить входящий горячий к одному винту выключателя.
• Подсоедините один из других черных проводов к другому винту переключателя. Это будет с горячим переключением .
• Включите выключатель. Посмотрите, работает ли переключатель, чтобы включить / выключить свет. Если это так, пометьте коммутируемый горячий провод куском красной ленты. Подсоедините третий черный провод, исходящий горячий провод , к черному входящему горячему проводу.
• Если переключатель не работает, то третий черный провод является горячим. Выключите рубильник. Поменяйте его местами со вторым проводом на выключателе. Включите и протестируйте. Если он работает, пометьте его красной лентой и подключите другой провод к черному горячему проводу.

Обратите внимание, что вы не можете обязательно подключать два провода к винту переключателя. Но то, что вы всегда можете сделать, это добавить косичку, короткий кусок черного провода (12 AWG для цепи 20 А, 12 AWG или 14 AWG для цепи 15 А) к двум проводам (входящий горячий и исходящий горячий) и соединить косичку. к винту переключателя.

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Как подключить выключатель света за 5 шагов, не ударив себя током

Когда люстра начинает мерцать, не вините в этом привидение. Пришло время узнать, как подключить выключатель света. Вы знаете, что вам нужно менять выключатель, когда включается и выключается свет или если он издает пчелиный жужжащий звук. Иногда переключатель просто ломается и перестает работать. Как ни пугающе это может показаться, но сделать дома своими руками достаточно просто, говорит Джо Доннелли, главный электрик компании Gorjanc Home Services в Кливленде.

Существует два типа выключателей света, говорит Доннелли: однополюсный выключатель света с двумя проводами и трехпозиционный выключатель света с тремя проводами, которые обычно выглядят одинаково. «Вам нужно наклеить на каждый из них цветную ленту, чтобы различать их, чтобы вы знали, какой из них что делает», — говорит он. В трехпозиционном переключателе два винта одного цвета, а третий — другого цвета. На старом переключателе обратите внимание, какой из них является нечетным цветом, и сопоставьте его с нечетным цветом на новом переключателе. Другие винты называются бегунками и могут быть закреплены на любом винте, так как они работают одинаково.

«Если вы будете следовать инструкциям до тройника, это простая задача, но знайте, что здесь нет права на ошибку, иначе вас может ударить током», — предупреждает Доннелли. Некоторые из этих ошибок включают неправильное подключение ламп или недостаточно плотное подключение проводов к выключателю.

Ниже Доннелли рассказывает AD , как подключить выключатель света с помощью этого простого пошагового процесса для однополюсного выключателя света, не ломая себя по пути. Чтобы упростить задачу, вам может пригодиться комплект светильников для персонажа, особенно если вы немного нервничаете. Просмотр видеороликов на YouTube, в которых описывается процесс, также никогда не помешает.

Шаг 1: Выключите главный выключатель

С помощью вольтметра убедитесь, что питание отключено.

Фото: Дон Николс

Выключите существующий свет. Выключите основное питание. Снимите накладку переключателя с помощью отвертки. Прежде чем прикасаться к проводам, убедитесь, что питание отключено, иначе вы рискуете получить удар электрическим током. Вы можете проверить это двумя способами: используя тестер напряжения, бесконтактный электрический прибор размером с толстый карандаш, который показывает, отключено ли питание; или с помощью вольтметра, устройства, которое считывает напряжение при прикосновении к двум проводам. Доннелли отмечает, что важно следовать инструкциям, прилагаемым к глюкометру, потому что все они разные.

Шаг 2: Найдите распределительную коробку

Отвинтите выключатель света от распределительной коробки.

Фото: John Fedele

Удалите винты, которыми переключатель крепится к коробке, известной как распределительная коробка. Вы можете сделать это с помощью отвертки. В старых домах часто нет распределительных коробок. Вместо этого выключатель вкручивается в стены. Если это так, Доннелли говорит, что вам не следует пытаться делать работу своими руками. «Коробка защищает вас, потому что она не позволяет материалу [обычно дереву], который используется для строительства дома, соприкасаться с проводкой, что представляет высокий риск возгорания», — говорит он.

Шаг 3: Зачистите провода, если необходимо

Плоскогубцами можно перерезать электрический провод и обнажить кабели внутри оболочки.

Фото: Panuwat Dangsungnoen

Самый популярный

После того, как вы сняли старый переключатель, отсоединив провод плоскогубцами. Возможно, вам придется зачистить часть оболочки, чтобы обнажить провода, прежде чем наматывать их на новый выключатель света. Будьте осторожны, чтобы не выставить слишком много.

Шаг 4: Намотайте провода на новый выключатель освещения

Накрутите провода на винты нового выключателя света.

Фото: BanksPhotos

Скрутите концы оголенных проводов по кругу. Цель этого, говорит Доннелли, состоит в том, чтобы они могли намотать винты, которые поставляются с новым переключателем.
