Схема расключения проходного выключателя из трех мест. Схема подключения проходного выключателя с 3 мест: пошаговая инструкция

Как правильно подключить проходной выключатель с трех мест. Какие материалы и инструменты понадобятся для монтажа. Пошаговая инструкция по подключению. Какие ошибки можно допустить при монтаже.

Что такое проходной выключатель и зачем он нужен

Проходной выключатель — это особый тип выключателя, который позволяет управлять освещением из нескольких мест. Наиболее распространенная схема — с управлением из трех точек. Такая система очень удобна в следующих случаях:

• Длинные коридоры — можно включить свет при входе и выключить в конце
• Лестничные пролеты — управление с каждого этажа
• Большие комнаты с несколькими входами
• Спальни — управление светом от кровати и от двери
• Приусадебные участки — включение/выключение освещения возле дома и хозпостроек

Главное преимущество проходных выключателей — повышенное удобство и комфорт при использовании освещения в помещении. Больше не нужно идти в темноте до выключателя или возвращаться, чтобы погасить забытый свет.

Принцип работы проходного выключателя

Проходной выключатель отличается от обычного наличием трех контактов вместо двух. Принцип его работы следующий:

• Один контакт всегда подключен к источнику питания
• Два других контакта попеременно соединяются с первым при переключении
• За счет этого происходит коммутация цепи и включение/выключение света

В схеме с управлением из трех мест используются:

• Два проходных выключателя по краям цепи
• Один перекрестный выключатель в середине

Перекрестный выключатель имеет 4 контакта и позволяет переключать линии между двумя проходными выключателями. За счет этого достигается управление из трех точек.

Необходимые материалы и инструменты

Для монтажа проходного выключателя с управлением из трех мест понадобятся:

• Два проходных выключателя
• Один перекрестный выключатель
• Распределительная коробка
• Трехжильный и четырехжильный кабель
• Клеммы
• Изолента
• Отвертки
• Индикаторная отвертка
• Инструмент для зачистки проводов
• Монтажный нож

Если предполагается скрытая проводка, дополнительно потребуются:

• Перфоратор
• Штроборез
• Гипсовая штукатурка

Пошаговая инструкция по подключению

Схема подключения проходного выключателя с трех мест выполняется в следующем порядке:

1. Обесточьте электрическую цепь
2. Определите места установки выключателей и распредкоробки
3. Проложите кабели между точками коммутации
4. Установите распределительную коробку
5. Подключите провода в распредкоробке согласно схеме
6. Установите и подключите выключатели
7. Проверьте работу схемы
8. Закрепите провода и установите декоративные элементы

Рассмотрим каждый этап подробнее.

1. Обесточивание электроцепи

Перед началом работ обязательно отключите питание на щитке. Проверьте отсутствие напряжения индикаторной отверткой.

2. Разметка мест установки

Определите оптимальные места для монтажа выключателей и распределительной коробки. Учитывайте удобство использования и особенности планировки помещения.

3. Прокладка кабелей

Проложите кабели между всеми точками коммутации:

• От распредкоробки до каждого выключателя
• От распредкоробки до светильника
• Входящий питающий кабель

Для скрытой проводки выполните штробление стен.

4. Монтаж распределительной коробки

Установите распределительную коробку в подготовленное углубление в стене. Закрепите ее с помощью раствора или монтажной пены.

5. Коммутация проводов

Выполните подключение проводов в распределительной коробке:

• Соедините нулевые провода
• Подключите фазный провод к общему контакту первого проходного выключателя
• Соедините выходы первого проходного выключателя с входами перекрестного
• Выходы перекрестного соедините с входами второго проходного
• От общего контакта второго проходного подключите провод к светильнику

6. Подключение выключателей

Установите выключатели в монтажные коробки и подключите к ним соответствующие провода согласно маркировке контактов.

7. Проверка работоспособности

Подайте напряжение и проверьте работу схемы. Убедитесь, что свет включается и выключается с каждого выключателя.

8. Завершение монтажа

Закрепите все провода, установите декоративные накладки на выключатели и распредкоробку.

Распространенные ошибки при подключении

При монтаже проходных выключателей можно допустить следующие ошибки:

• Неправильное определение общего контакта выключателя
• Ошибки в соединении проводов в распредкоробке
• Некачественная изоляция соединений
• Применение проводов неподходящего сечения

Чтобы избежать проблем, внимательно изучите схему подключения перед началом работ. При возникновении сомнений лучше обратиться к профессиональному электрику.

Преимущества и недостатки проходных выключателей

Основные плюсы использования проходных выключателей:

• Удобство управления освещением из нескольких мест
• Повышение комфорта использования помещений
• Экономия электроэнергии за счет своевременного выключения света

К минусам можно отнести:

• Более сложный монтаж по сравнению с обычными выключателями
• Необходимость прокладки дополнительных проводов
• Более высокую стоимость оборудования

Однако преимущества обычно перевешивают недостатки, особенно в больших помещениях.

Заключение

Установка проходных выключателей — отличный способ сделать управление освещением в доме более удобным. При соблюдении правил монтажа такая схема будет надежно работать долгие годы. Главное — внимательно изучить принцип подключения и четко следовать инструкции при выполнении работ.

разбор схем + пошаговая инструкция по подключению

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

проходной выключатель

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

   перекрестный переключатель

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

проходной переключатель

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

перекрестный переключатель

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Элементы и составные части схемы подключения

Переключающий механизм в проходных выключателях расположен по центру контактов. Аналогичное крепление оставшихся выходов.

В реальности ситуация с проходными переключателями не отличается от обычных: один контур цепи замкнут — светится надлежащая часть люстры, второй контур — другая часть. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.

Используем только клеммники, или самозажимные клеммы.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.

При нарушении правил подключения существуют риски ударов тока при замене лампочки, может возникнуть короткое замыкание выключателя.

В перекрестном переключателе четыре контактные клеммы, в нем находятся две независимые линии, которые при нажатии клавиши переключаются в крест, отсюда и его название. В случае необходимости возможно задействовать и большее количество точек.

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.

Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.

Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Пошаговая инструкция по монтажу и расключению коробок

Переходим от теории к практике. Определяем нумерацию и назначение контактов переключателей. У проходных таких контактов три или шесть, если приборы двухклавишные, позволяющие организовать управление двумя нагрузками. Чтобы разобраться в назначении контактов, достаточно взглянуть на тыльную сторону переключателя, на которой нанесена схема.

Важно! Обращать внимание нужно именно на схему, а не на маркировку контактов, которая зависит от капризов производителя.

У перекрестных выключателей таких выводов соответственно четыре или восемь. Определить, где какой, можно вышеописанным способом.

С разводкой определились, осталось все собрать и подключить. Монтажная схема управления одной нагрузкой из трех мест выглядит следующим образом:

Если вы решили использовать двухклавишные выключатели, чтобы управлять двумя лампами из трех мест, схема усложняется:

Использование схем с тремя выключателями

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Необходимое оборудование и материалы

• Выключатели
• Монтажная коробка
• Электроизоляционная лента
• Клеммы
• Отвертки крестовые и обычные
• Нож для монтажа
• Бокорезы
• Плоскогубцы
• Ключи гаечные
• Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.

штроборез

В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

перфоратор

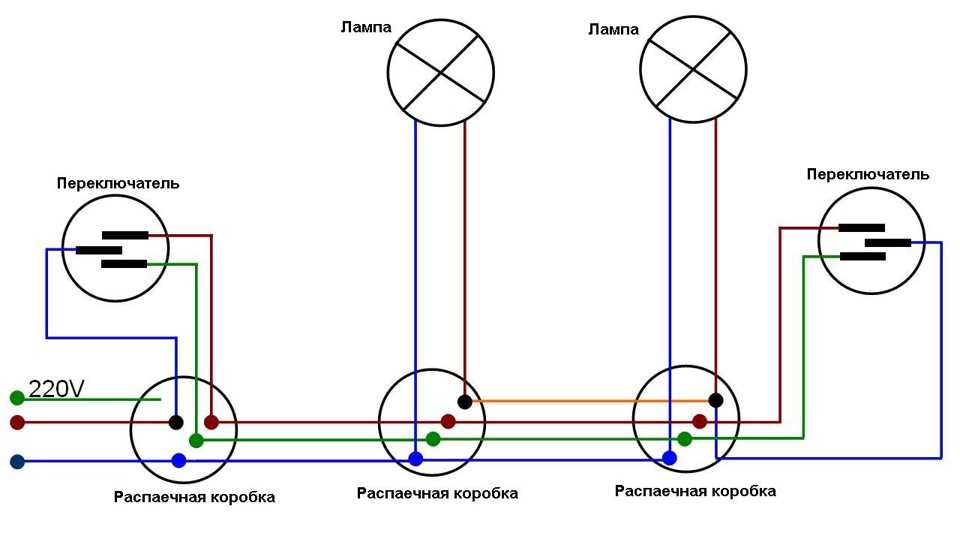

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

В распределительную коробку должно подходить пять проводов:

• 2-х жильный – ноль и фаза от питающей сети;
• 2-х жильный – ноль и фаза от осветительного прибора;
• 3-х жильный – от одного проходного выключателя;
• 3-х жильный – от второго проходного выключателя;
• 4-х жильный – от перекрёстного выключателя.

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

1. Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
2. Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
3. Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
4. Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
5. Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

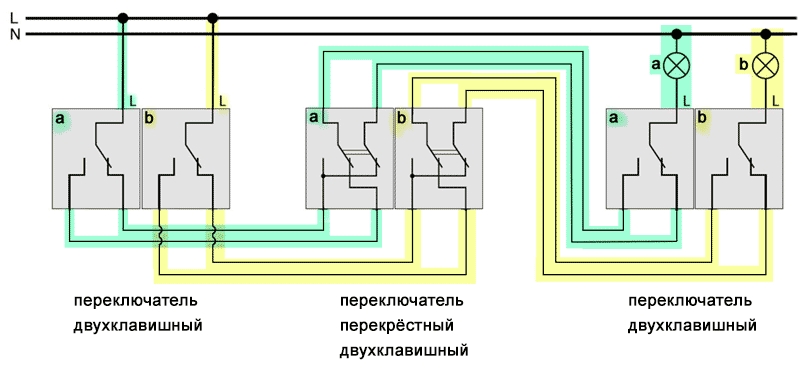

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Двухклавишный проходной выключатель

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Что еще важно знать, или «что происходит за кулисами»

Работа ПВ

Есть несколько важных особенностей в работе ПВ:

1. На один контур в проходном устройстве есть всегда только один вход и два выхода. То есть, будь это переключатель на три клавиши или на одну (как на схеме выше).
2. Контакты не размыкаются, а переключаются на другую фазу, как железнодорожные пути – это принципиальное отличие от обычных выключателей.
3. Вся коммутация подключается только последовательно, то есть друг за другом!
4. Обязательно условие в цепи на три точки – симметричность. Первый и последний переключатели смотрят друг на друга (слева-направо) выходам. Пришел один кабель с фазой в цепь – вышел только один кабель, пришло два – вышло два.
5. Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя.

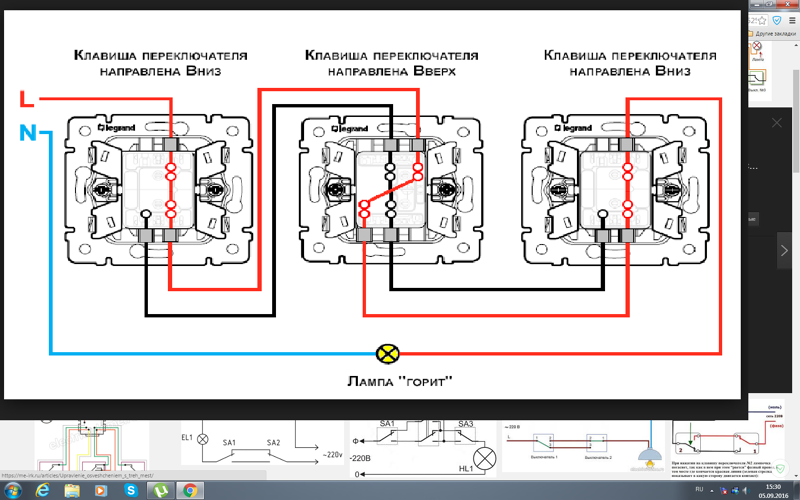

Для наглядности, обратите внимание на иллюстрацию ниже. В ней нет необходимости «распутывать лабиринты», выискивать, куда же идет проводник:

Подключение ПВ

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

• затраты времени и сил на штробление стены при скрытой проводке;
• необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
• нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
• сложности с определением клемм;
• отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Источники

• https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
• https://electric-220.ru/podkljuchenie-prohodnyh-i-perekrestnyh-vykljuchatelej
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html
• https://tokzamer.ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
• https://LampaExpert.ru/osveschenie/upravlenie-s-trekh-mest
• https://YaElectrik.ru/elektroprovodka/prohodnoj-vyklyuchatel-shema-podklyucheniya-na-3-tochki
• https://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel
• https://elektro220v.ru/pereklyuchateli/prohodnoy-vyklyuchatel-shema.html





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Схема подключения проходного выключателя с 3х мест

Далеко не все знают, что такое проходной выключатель и как его монтировать. Такой прибор более сложный в установке, чем стандартный, знакомый всем переключатель, ведь одной точкой освещения можно будет управлять с большого количества устройств. Схема подключения проходного выключателя с 3-х мест требует определенных знаний и сноровки при практической реализации.

Содержание

• Зачем нужны проходные выключатели
• Правильная схема проходных выключателей
• Принцип работы перекрестного отсоединителя
• Как работает схема освещения
• Что понадобится для монтажа
• Порядок монтирования

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Правильная схема проходных выключателей

Наиболее часто используется подключение проходных выключателей по схеме с трех мест. При монтаже нужно учесть все, что будет входить в схему:

• коробка;
• осветительные приборы;
• провода;
• выключатели.

На вид перекрестный переключатель — обычный прибор с одной клавишей, который только переключает контакты электрической цепи. Механизм в нем стоит посередине контактов (их три). Двухклавишный выключатель имеет 2 клавиши, 6 контактов. Схема подключения следующая.

У первого устройства один контакт идет для фазы, два контакта — для промежуточных кабелей. У третьего прибора первый контакт соединяется с промежуточным кабелем, два провода предназначены для выходной фазы. Второй выключатель перекрестный, у него есть 4 контакта, по два на каждое устройство. Свет будет загораться, когда один из промежуточных приборов замкнет цепь.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
2. Выключение клавиши приводит к прекращению горения лампочки.
3. После переключения переходного отсоединителя лампочка загорается.
4. При повторном нажатии этой клавиши лампочка отключается.
5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

Что понадобится для монтажа

Кроме собственно выключателей, монтажной коробки и кабеля нужной длины, монтажник должен иметь:

• изоленту;
• крестообразную и простую отвертки;
• острый нож;
• пассатижи;
• гаечные ключи;
• клеммы;
• бокорезы.

Проще всего подключить приборы, если в комнате уже сделана качественная проводка. В этом случае придется только сделать штробы для вывода выключателей.

Если это невозможно, есть вариант выполнения открытой проводки в кабель-каналах. Для указанных целей понадобится перфоратор со специальной насадкой или кабель-канал, в зависимости от выбранного варианта подключения.

Для закрепления гофротрубы нужно купить алебастр, а для завершения ремонта — штукатурку. Лучший способ сэкономить время и деньги — делать монтаж проходных выключателей на этапе ремонта.

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
3. Выбрать место будущего нахождения распределительной коробки, установить ее.
4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
6. Подсоединить проходные устройства.

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Схема подключения 3-позиционного выключателя: полное руководство

Существует несколько типов выключателей, используемых для управления освещением и другими приборами в вашем доме. Одним из наиболее распространенных выключателей является однополюсный выключатель, который позволяет управлять светом из одного места в доме. Еще одним очень распространенным типом переключателей является трехпозиционный переключатель .

Трехпозиционный переключатель очень удобен, если вы хотите управлять светом из нескольких мест по всему дому.

Его также можно использовать в сочетании с четырехпозиционными переключателями, чтобы увеличить количество мест, откуда вы можете управлять освещением или бытовой техникой. Прежде чем углубляться, давайте посмотрим, что такое трехпозиционные переключатели.

В этой статье

1. Что такое трехпозиционный переключатель?
2. Как работает трехпозиционный переключатель?
3. Как подключить 3-позиционные переключатели (с примерами)

4. Схемы подключения 3-ходового переключателя

   1. Схема подключения 3-позиционного переключателя, кабель NM
   2. Схема подключения 3-позиционного переключателя Светильник между переключателями
   3. Схема подключения 3-позиционного переключателя Линия к светильнику
5. Использование EdrawMax для создания схемы соединений

Что такое 3-позиционный переключатель?

Трехпозиционный переключатель позволяет включать и выключать свет или приборы из двух разных мест. Трехпозиционные выключатели необходимы, особенно на лестницах или в длинных коридорах, чтобы вы могли включать свет, подходя с одной стороны. Затем вы можете выключить свет, уходя с другой стороны коридора.

Если вы хотите использовать эти диаграммы, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax и использовать его бесплатно!

Конструкция трехпозиционного переключателя отличается от конструкции обычного переключателя. Во-первых, нет специального переключателя включения или выключения. Если оба переключателя находятся в верхнем положении или оба в нижнем положении, цепь замыкается, и свет включается. Но когда оба переключателя находятся в противоположных направлениях, цепь разомкнута и свет не горит.

3-позиционный переключатель имеет четыре винта. Один зеленый винт заземления, а остальные три являются частью цепи. Два из них — терминалы для путешественников, а один, чуть более темный, называется обычным. Чтобы узнать больше о трехпозиционном переключателе, давайте посмотрим, как работает трехпозиционный переключатель.

Как работает трехпозиционный переключатель?

Чтобы понять, как работает трехпозиционный переключатель, нужно обратить внимание, какой провод к какому винту идет. Зеленый или заземляющий винт крепится к оголенным медным или зеленым проводам. Это заземляющие провода. Заземляющие винты — это новое дополнение к трехпозиционным переключателям. Вот почему вы можете не найти их на старых трехпозиционных переключателях.

Затем идут ходовые винты, которые подключаются к горячему или заряженному проводу. Эти винты обеспечат два разных пути прохождения электричества к светильнику. Наконец, есть общий терминал, который темнее по цвету, чем терминалы для путешественников. Он либо подключается к горячему проводу, ведущему к светильнику, либо принимает горячий провод, идущий от источника питания.

Если питание цепи включено, любой из них может быть горячим в зависимости от того, как переключаются переключатели. Трехпозиционный переключатель предназначен для прерывания горячего провода, когда он выключен. Белый провод, идущий прямо от источника питания, непрерывно входит в светильник, а горячие провода проходят через выключатели.

изображение / видео 16:9

Как подключить 3-позиционные переключатели

Существует три важных способа установки трехпозиционных переключателей в зависимости от положения переключателей и индикаторов, а также от того, где питание входит в цепь.

01 из 03

В первом случае мы видим, входят ли провода от источника питания сначала в одну распределительную коробку, затем идут в сторону светильника, а затем в другую распределительную коробку. Белый провод от источника питания идет сначала в распределительную коробку, а затем в светильник. Там он заканчивается, не переходя ко второму распределительному щитку. На приведенной ниже схеме показано, как мы можем подключить переключатель в таком случае.

Если вы хотите использовать эти диаграммы, вы можете нажать, чтобы загрузить их. В то время как 9Файл 0037 eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax и использовать его для бесплатных !

Внешний электромеханический регулятор напряжения

02 из 03

В другом случае провода от источника питания могут войти сначала в коробку светильника, потом в одну коробку, потом в другую. В этом типе проводки входящий белый провод подключается к светильнику без каких-либо разрывов. Затем черный провод соединяется с белым проводом с изоляцией, идущим от первого переключателя, а затем подключается к общей клемме второго переключателя. Затем красные и черные контактные группы подключают парные контактные клеммы к обоим переключателям.

03 из 03

В третьем случае провода от источника питания идут от одного выключателя к другому, затем к светильнику. Белый провод, соединенный с помощью гаек, непрерывно движется от источника к светильнику. Горячий черный провод подключается к общему зажиму первого выключателя, а затем парными контактными проводами проводится на контактные зажимы второго выключателя. Наконец, общий вывод второго переключателя посылает черный провод в осветительную арматуру.

Схемы подключения 3-ходового переключателя

Если вы являетесь экспертом по электрике и хотите создать схему подключения трехпозиционного переключателя для места, вы можете просмотреть несколько типов схем, которые вы можете сделать. Существует множество шаблонов схем подключения, доступных в Интернете или в EdrawMax, которые можно немного изменить в соответствии с вашими потребностями.

Схема подключения 3-позиционного переключателя, кабель NM

Очень распространенный тип трехсторонней электрической схемы — это когда провод питания проходит от одного выключателя ко второму выключателю и, наконец, заканчивается на светильнике. На этой схеме подключения показаны оба переключателя, выровненные вместе с приспособлением в конце. Вы можете использовать инструменты или цвета для маркировки различных типов используемых проводов и использовать различные стили линий для отображения заряженных или незаряженных проводов.

Схема подключения 3-позиционного переключателя Светильник между переключателями

Другой способ подключения трехпозиционного переключателя — это когда питание поступает на переключатель, идет к прибору и заканчивается на другом переключателе. На этой схеме подключения светильник подключается к выключателям трехжильным кабелем. Вы можете создать подробную диаграмму, подобную этой, или создать простой план макета.

Схема подключения 3-позиционного переключателя Линия к светильнику

В другой конфигурации источник питания сначала входит в прибор, проходит в один переключатель и, наконец, заканчивается на другом переключателе, замыкающем цепь. Эта схема подключения поможет вам понять, какой тип кабелей вам потребуется для этой конфигурации.

изображение / видео 16:9

Использование EdrawMax для создания схемы соединений

Трехпозиционные выключатели чрезвычайно полезны в доме. Вы можете установить выключатели на обоих концах длинного коридора или лестничного пролета, чтобы можно было выключать свет, когда вы находитесь на другом конце. Это избавит вас от необходимости возвращаться, чтобы выключить свет, и уменьшит ваши счета за электроэнергию. Это очень эффективный способ наблюдения за освещением и другими приборами из любой точки дома. Вы также можете комбинировать несколько трехпозиционных переключателей для управления одним прибором через 2 или более мест.

Если вы планируете подключить трехпозиционный выключатель в своем доме или разрабатываете план электроснабжения своего дома, EdrawMax — отличный инструмент, который поможет вам его спроектировать. Благодаря множеству инструментов и символов для создания диаграммы ее могут легко использовать как новички, так и эксперты. Если у вас нет времени создавать электрическую схему с нуля, вы можете выбрать один из тысяч профессиональных шаблонов, доступных в программном обеспечении. Создайте свою собственную конфигурацию проводки и поэкспериментируйте с идеями, используя EdrawMax.

EdrawMax EdrawMax — это мощный, универсальный и в то же время простой в использовании инструмент для построения диаграмм, который позволяет пользователям легко визуализировать идеи.

Загрузить Загрузить

EdrawMax предоставляет новичкам и профессионалам передовые функции для создания профессионально выглядящих диаграмм проще, быстрее и дешевле! Он позволяет создавать более 280 типов диаграмм и должен стать отличной альтернативой Visio.

Подключение трехпозиционных переключателей: часть 1

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Схемы подключения трехходового переключателя

Схемы трехходового переключателя №1, №2 и №3

Резюме: Ключ к проводке трехпозиционного переключателя зависит от двух основных факторов. Эти первые три схемы подключения в этой серии помогут вам определить подачу питания и проводку переключателя, ведущую к осветительному прибору.

Узнайте, чем делятся другие, на сайте Ask the Electrician:
Веб-сайт и электронная книга великолепны. Я также прошел ваш курс Udemy. Супер полезно и информативно. Спасибо за помощь. Я также получаю бесплатные советы по электронной почте. Мэтт из Сиэтла, штат Вашингтон.

Схемы подключения 3-ходового переключателя

Видео по электромонтажу Как подключить 3- и 4-позиционные выключатели освещения ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал YouTube: » Спросите электрика « и подписывайтесь!

Ключ к проводке трехпозиционного переключателя:

Подача питания и ножка переключателя, ведущая к приспособлению(ам) обычно по одному в каждом месте переключателя крепятся к винту клемма находится на одном конце коммутатора сама по себе. Этот терминал обычно идентифицируется винтом более темного цвета.

Пара винтов клеммы на противоположном конце переключателя предназначены для пары провода, известные как «путешественники» (также известные как «жокеи»).

«Путешественники» фактически передают электричество между два 3-позиционных переключателя, а также 4-позиционные переключатели, показанные на схемы 4-ходового переключения.

стиль = «очистить: слева»>

Чтобы проиллюстрировать проводку этих 3-позиционных переключателей, распределительные коробки и распределительные коробки не показаны, но очевидно, что они необходимы для каждого приложения. На этих схемах показано использование метода подключения Type-NM. Электрическая проводка и заземляющий провод Заземляющий провод также требуется для всех применений. Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления. Если вы используете металлические коробки, заземляющий проводник должен быть прикреплен к каждой коробке с помощью заземляющего винта с резьбой или прилагаемого приспособления. Корпуса выключателей с заземляющим винтом прикрепляются к заземляющему проводнику по мере необходимости.

Электропроводка трехпозиционного выключателя освещения

3-ходовое переключение обеспечивает переключение из двух мест

3-позиционный переключатель На приведенной выше схеме № 1 показано, что источник питания электрической цепи расположен на левой стороне коробки 3-ходового переключателя. Провода кабеля ведут ко второму 3-позиционному распределительному щитку с правой стороны.

3-позиционный переключатель На приведенной выше схеме № 2 показано, что источник питания электрической цепи входит в коробку осветительных приборов. Белый провод кабельной разводки помечен черной изолентой, и идет к выключателю. Другой конец этого провода подключается к черному проводу светильника в корпусе светильника. Белый провод, помеченный черной лентой, становится ножкой выключателя под напряжением.

3-ходовой переключатель На приведенной выше схеме № 3 показан источник питания электрической цепи, расположенный в правом 3-ходовом переключателе, и этот переключатель также имеет кабель, который идет к осветительному прибору.

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Посмотрите, как правильно подключить! Узнайте больше о подключении розеток Полное руководство по электропроводке дома Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает: Методы прокладки домашней электропроводки Типы выключателей света и управления освещением Как они подключаются Схемы подключения выключателей света 900 04 Подключение трехпозиционных переключателей 4-ходовые выключатели диммеры Как сделать светильники своими руками . …и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Подробнее о подключении трехходовых переключателей

Часто задаваемые вопросы Подробнее о подключении трехходовых переключателей Фиксация проводки трехходового выключателя освещения Как соединить провода для 3-позиционных выключателей освещения. Оба переключателя должны быть 3-позиционными, между ними должна быть установлена ​​соответствующая проводка, например, 3-жильный кабель. Как установить трехпозиционные переключатели Схемы подключения для трехпозиционных переключателей Добавление новых индикаторов к 3-позиционным переключателям Подключение трехпозиционных выключателей — при добавлении дополнительного освещения к существующей конфигурации трехпозиционного выключателя единственным местом, к которому могут быть подключены дополнительные источники света, является существующий светильник или распределительная коробка, к которой подключен существующий светильник. Замена и подключение трехпозиционных переключателей Как подключить трехпозиционные выключатели с монтажными соединениями и схемами подключения. Электропроводка для светильников и трехпозиционных выключателей Как подключить трехпозиционные переключатели: распространенные проблемы при подключении трехпозиционных переключателей, проводные соединения для трехходовых переключателей. Как подключить потолочный вентилятор и светильник Как подключить потолочный вентилятор и светильник? Цепной выключатель для светильника потолочного вентилятора и конденсатор двигателя вентилятора. Подключение трехпозиционных переключателей и диммерных переключателей Как подключаются трехпозиционные переключатели? Ключ к проводке 3-ходового переключателя и 3-ходового диммера, основные конфигурации проводки для 3-ходового переключателя. Схемы 3-позиционных переключателей, чтобы заставить свет работать сегодня Подключение трехпозиционного переключателя. Подключение трехпозиционного переключателя может быть сложным, но как только вы увидите, как должны быть подключены трехпозиционные переключатели, вы поймете, что ваши переключатели могут быть подключены и работать в кратчайшие сроки. Как осветить темный коридор У меня есть 6-летний ребенок, который боится идти по темному коридору ночью, чтобы добраться до туалета. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор. Как управлять освещением прохода Вопрос: Я пытаюсь управлять освещением дорожки с помощью датчика движения. Дополнительные сведения см. в списке категорий вопросов по электротехнике.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о трехходовом переключателе Как установить трехходовой датчик движения Как установить однополюсный датчик движения вместо существующего трехходового переключателя? Подключение 3-позиционного переключателя движения. Датчики присутствия 3-позиционные и 4-позиционные переключатели Как подключить датчик движения для управления освещением? Как подключить 3-позиционные и 4-позиционные датчики присутствия для замены существующих 3-позиционных переключателей. Причины задержки освещения или переключения Почему возникает задержка при включении выключателя света? Почему у светильника или выключателя может быть задержка при включении. Как подключить потолочный вентилятор и светильник Как подключить потолочный вентилятор и светильник? Цепной выключатель для светильника потолочного вентилятора и конденсатор двигателя вентилятора. Таймеры и электропроводка выключателя света Электропроводка выключателя света — я пытаюсь заменить однополюсный выключатель света таймером в коробке, в которой также есть еще один однополюсный выключатель, идущий к другому свету: Как подключить Таймер для освещения. Как удлинить электрическую проводку для выключателя света Проводка выключателя света — Как добавить электрическую проводку для розетки и выключателя света и удлинить электрическую проводку для розетки и выключателя света. Вопрос по электрике Что такое трехпозиционный переключатель Когда необходимо включить или выключить светильник из двух мест, используются два трехпозиционных переключателя. Типичным приложением будет… Как починить трехпозиционные переключатели Распространенные проблемы с 3-позиционными переключателями и способы их устранения: базовый метод подключения 3-позиционных переключателей, 3-жильный кабель соединяет переключатели, простые для понимания схемы 3-позиционных переключателей. 3-позиционный переключатель — 1495

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Обучение электромонтажу Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Похожие записи 31.08.2023 0 Микросхема 358: подробный обзор, применение и характеристики операционного усилителя 30.08.2023 0 Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка 29.08.2023 0 Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
