Как правильно подключить выключатель с одной клавишей: Как подключить выключатель с одной клавишей: схемы как подсоединить

Как правильно установить выключатель света вверх или вниз

Некоторые светильники включаются при помощи шнурка или выключателя, находящегося на проводе, другие отключаются при помощи проходных выключателей, для которых не существует положения «включено» или «отключено», но большинство люстр отключается обычными выключателями, у которых есть вернее и нижнее положение.

Конструкция этих устройств позволяет установить их любым способом, даже положить набок, но установку коммутационных приборов нельзя производить произвольно. Поэтому при монтаже освещения важно знать, как правильно установить выключатель света — вверх или вниз.

Нормативные документы

На сегодняшний день ни в одном нормативном документе нет чётких указаний, как ставить выключатель освещения, но по аналогии с другими коммутационными приборами свет должен отключаться при движении рычага или клавиши вниз.

Эти требования содержатся в ПУЭ 7 пункт 4.1.9. Здесь указано, что выключатели и разъединители должны монтироваться таким образом, чтобы исключить включение при падении на рукоятку тяжёлых предметов или при воздействии собственного веса. Соответственно, включенным положением у этих устройств является верхнее, а отключённым нижнее.

Как правильно установить выключатель света — вверх или вниз было указано в Строительных Нормах и Правилах (СНиП и ГОСТ Р 50571. 1-93), где было указано, что бытовые выключатели должны отключать свет при нажатии на нижний край рычага или клавиши, однако в 2010 году эти документы были заменены новыми, в которых это требование отсутствует.

Сейчас свет включается вверх или вниз на выключателе — это вопрос предпочтений жителей дома или дизайнеров.

Правила установки выключателя

Самостоятельный монтаж выключателя доступен любому домашнему мастеру, но делать это необходимо по определённым правилам, обеспечивающим удобство и безопасность эксплуатации.

Где лучше ставить выключатель освещения

Так как в нормативных документах не указывается правильное положение выключателя света, то основным мотивом при выборе места и способа монтажа является удобство жильцов, но дизайнеры рекомендуют при этом соблюдать следующие правила:

• Все выключатели должны располагаться на одинаковой высоте и включаться в одну сторону. При этом они не должны закрываться открытой дверью.
• Желательно учесть традицию включения света вверх. Это упростит использование освещения гостями дома.
• Самой удобной высотой для установки коммутационных приборов является уровень дверных ручек. Это связано с мышечной памятью — ручки на всех дверях во всех помещениях находятся на одной высоте.
• В жилых комнатах и коридорах выключатели монтируются внутри помещений, в кладовках и санузлах снаружи. Это связано с наличием или отсутствием окон и естественного освещения.

Совет! Даже если в доме есть маленькие дети, нет необходимости поднимать выключатели на недоступную для них высоту. Период игр с такими устройствами быстро проходит, после чего они будут нужны именно внизу, для самостоятельного включения света ребёнком.

Как должен включаться выключатель: вверх или вниз

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно установить выключатель света — вверх или вниз, на корпусе устройств некоторых производителей имеется маркировка, согласно которой свет включается при нажатии клавиши «вверх».

Такое положение коммутационного устройства сохранилось во всех зданиях, электропроводка в которых выполнена согласно ГОСТу Р 50571. 1-93. Сейчас большинство людей, живущих в таких домах, приходя в помещение с новыми выключателями, для включения освещения автоматически

нажимают верхнюю часть клавиши.

Информация! Кроме выключателей движением рычага вверх включаются автоматические выключатели, дифференциальные автоматы, УЗО и другое оборудование которые используются в бытовых электрощитках.

Ноль или фаза на выключателе

Говоря о правилах установки выключателя нельзя обойти вниманием вопрос, какой провод, нулевой или фазный должен подходить к выключателю. Разногласий здесь быть не может — согласно ПУЭ п.6.6.28 в однофазных сетях однофазные разъединители должны разрывать именно фазу.

В этом документе не проводится различие между однополюсными автоматами, рубильниками и обычными бытовыми выключателями, поэтому ко всем этим устройствам должен подходить фазный провод.

Отключать фазу необходимо для того, чтобы в отключенном состоянии к электроприборам не подводилось напряжение. Это упрощает ремонт и позволяет быстро отключить светильник в аварийной ситуации.

Конструкция выключателя освещения

В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.

Защитные элементы и крепление

Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:

• Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
• Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крпление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.

Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.

Контакты

Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора «включено-выключено» производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.

К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.

Информация! На корпусе некоторых моделей выключателей имеется схема подключения, для монтажа других аппаратов необходимо использовать тестер.

Как самостоятельно установить выключатель

Установка выключателей производится во время монтажа электропроводки. Для выполнения этой работы достаточно обладать элементарными знаниями электротехники и владеть электромонтажным инструментом.

Как прозвонить контакты выключателя мультиметром

Не все производители изображают схему устройства на его корпусе, кроме того могут быть сомнения в исправности аппарата, поэтому перед установкой желательно прозвонить выключатель мультиметром или прозвонкой и проверить исправность аппарата, а так же в каком положении клавиши коммутационное устройство будет включено.

Эта проверка выполняется ДО монтажа прибора следующим образом:

1. 1. снять крышку с выключателя;
2. 2. включить мультиметр в положение для определения сопротивления или проверки диодов;
3. 3. измерить сопротивление между обоими клеммами выключателя;
4. 4. положение клавиши, в котором показания прибора будут минимальными, будет «включено».

Для проверки исправности двух- и трёхклавишного выключателя п.п. 3-4 необходимо повторить для каждой клавиши. Сопротивление измеряется между общей клеммой и контактами каждой из них. Общая клемма находится между ними или с противоположной стороны, в зависимости от конструкции.

Важно! Перед проверкой выключателя во время ремонта электропроводки необходимо отключить питание линии соответствующим автоматом.

На какой контакт подключать фазу: к подвижному или неподвижному

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно ставить выключатель, в ПУЭ 7 п. 4.1.9, 3.1.6 содержатся чёткие рекомендации, к какому из контактов необходимо подключать фазный провод. Согласно этим правилам он, как правило, должен присоединяться к неподвижным частям аппарата.

Однако, в связи с тем, что все детали выключателя закрыты пластиковыми элементами, определить, какой из контактов одноклавишного прибора является подвижным не всегда получится. Поэтому такой аппарат допускается подключать любым способом.

В отличие от этого прибора в многоклавишном выключателе подвижные контакты соединены с общей клеммой и фазный провод необходимо присоединять именно с ней.

Важно! При подаче фазы на клемму одной из клавиш правильная работа аппарата будет невозможной — вторая группа ламп будет светиться только при включении первой.

Выключатель с подсветкой: как правильно установить

Для того чтобы проще было найти выключатель в тёмной комнате, некоторые фирмы производители изготавливают устройства с подсветкой. Для этого в корпусе аппарата имеется неоновая лампочка или светодиод с последовательно включённым токоограничивающим резистором.

Этот светодиод подключается параллельно одной из клавиш и светится только в отключенном положении выключателя. Монтаж и проверка аппарата производится аналогично обычному выключателю, однако если клавиша с подсветкой не будет подключена или перегорят все лампы в группе индикация работать не будет.

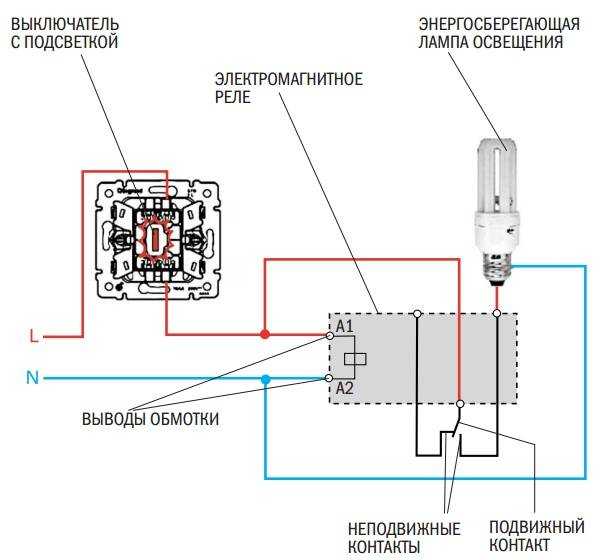

Некоторые модели светодиодных и энергосберегающих ламп при подключении к выключателю с подсветкой начинают периодически вспыхивать. Это связано с особенностями работы электронной платы лампочки. В этом случае необходимо отключить подсветку или установить параллельно светильнику резистор номиналом 1МОм и мощностью 0,5-2Вт.

Опасна ли неправильная установка выключателя

Отсутствие чётких норм, как должен включаться выключатель, может привести к тому, что замена сгоревшей лампы будет производиться после нажатия клавиши «вниз», что из-за нарушения традиции установки выключателя «вниз-отключено» соответствует включённому положению освещения и эта работа будет выполнена без снятия напряжения.

Такая замена лампы энергосберегающей лампы или лампы накаливания является опасной из-за имеющейся вероятности разрушения стеклянной колбы.

Менять светодиодные светильники под напряжением так же не рекомендуется, но особенно опасным является ремонт или замена люстры при «выключенном» свете. Это гарантировано приведёт к электротравме или короткому замыканию.

Вывод

Несмотря на отсутствие норм, указывающих, как правильно установить выключатель света вверх или вниз, у большинства людей есть привычка включать свет нажатием на верхнюю часть клавиши, а отключение нажатием клавиши вниз. Это позволяет гарантированно отключать освещение при ремонте светильника или замене лампы.
