Что такое мультиметр и зачем он нужен

Мультиметр — это универсальный измерительный прибор, который объединяет в себе функции вольтметра, амперметра и омметра. Он позволяет измерять основные электрические параметры:

• Напряжение (постоянное и переменное)
• Силу тока
• Сопротивление
• Емкость конденсаторов
• Частоту
• Коэффициент усиления транзисторов

Мультиметр незаменим при диагностике и ремонте электрооборудования, электроники, бытовой техники. С его помощью можно проверить исправность проводки, розеток, выключателей, батареек, блоков питания и других электрических компонентов.

Виды мультиметров и их особенности

Мультиметры бывают аналоговые и цифровые:

Аналоговые мультиметры

Измеряемая величина отображается положением стрелки на шкале. Преимущества:

• Низкая стоимость
• Не требуют батареек
• Наглядно показывают изменение параметров

Недостатки: меньшая точность, сложность снятия показаний.

Цифровые мультиметры

Результат измерений выводится на цифровой дисплей. Преимущества:

• Высокая точность измерений
• Простота считывания показаний
• Дополнительные функции (память, подсветка и др.)

Недостатки: более высокая цена, необходимость замены батареек.

Как выбрать мультиметр для домашнего использования

При выборе мультиметра для бытового применения следует обратить внимание на следующие характеристики:

• Диапазон измерений — должен соответствовать вашим задачам
• Точность измерений — для домашнего использования достаточно 0,5-1%
• Защита от перегрузки — предохраняет прибор при ошибках
• Удобство использования — наличие подсветки, крупный дисплей
• Дополнительные функции — прозвонка цепи, измерение температуры и др.

Для большинства бытовых задач подойдет недорогой цифровой мультиметр начального уровня стоимостью 1000-2000 рублей.

Основные функции мультиметра

Рассмотрим подробнее основные измерения, которые можно проводить с помощью мультиметра:

Измерение напряжения

Позволяет определить напряжение в электрической цепи или на клеммах устройства. Измеряется в вольтах (В). Мультиметр может измерять:

• Постоянное напряжение (DC) — в батарейках, блоках питания
• Переменное напряжение (AC) — в розетках, проводке

Измерение силы тока

Определяет величину электрического тока, протекающего через участок цепи. Измеряется в амперах (А). Мультиметром можно измерить:

• Постоянный ток
• Переменный ток (не все модели)

Измерение сопротивления

Позволяет определить сопротивление участка цепи или компонента. Измеряется в омах (Ом). С помощью этой функции можно проверять:

• Целостность проводки
• Исправность предохранителей
• Сопротивление резисторов

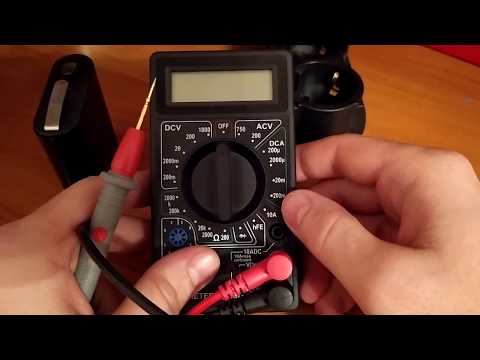

Как правильно измерять напряжение мультиметром

Измерение напряжения — одна из самых востребованных функций мультиметра. Чтобы правильно измерить напряжение, следуйте этой инструкции:

1. Установите поворотный переключатель в положение измерения напряжения (V)
2. Выберите тип напряжения — постоянное (DC) или переменное (AC)
3. Подключите щупы к мультиметру: черный в гнездо COM, красный в гнездо V
4. Коснитесь щупами контрольных точек: красный — «плюс», черный — «минус» или «земля»
5. Считайте показания с дисплея

При измерении неизвестного напряжения начинайте с максимального предела измерений.

Измерение силы тока мультиметром

Измерение тока имеет свои особенности. Важно соблюдать правильную методику:

1. Установите переключатель в режим измерения тока (А)
2. Выберите предполагаемый диапазон измерения
3. Подключите щупы: черный в гнездо COM, красный в гнездо A
4. Разомкните цепь в точке измерения
5. Подключите мультиметр последовательно в разрыв цепи
6. Считайте показания с дисплея

Не забудьте вернуть цепь в исходное состояние после измерения. Соблюдайте осторожность при работе с большими токами.

Как измерить сопротивление мультиметром

Для измерения сопротивления выполните следующие действия:

1. Установите переключатель в режим измерения сопротивления (Ω)
2. Подключите щупы: черный в гнездо COM, красный в гнездо Ω
3. Коснитесь щупами выводов измеряемого компонента или участка цепи
4. Считайте показания с дисплея

При измерении сопротивления в цепи обязательно отключите питание и разрядите конденсаторы.

Меры безопасности при работе с мультиметром

Чтобы избежать поражения электрическим током и повреждения прибора, соблюдайте следующие правила:

• Не превышайте максимально допустимые значения для каждого диапазона
• Не измеряйте напряжение, когда щупы подключены для измерения тока
• Отключайте питание цепи перед подключением мультиметра для измерения тока
• Используйте щупы с изолированными наконечниками
• Не работайте с поврежденным прибором или щупами
• Соблюдайте осторожность при работе с напряжением выше 30 В

Внимательно изучите инструкцию к вашей модели мультиметра перед началом работы.

115 фото и видео уроки как пользоваться мультиметром

В работе с электричеством всегда необходимо иметь под рукой необходимый инструментарий. В общем-то это особенность не только работы с электричеством, так происходит в любом виде выполняемых работ. Зачастую приходится что-то измерять и каждый специалист для этого имеет подходящий прибор.

В электрике прибором, помогающим измерить практически все необходимые показатели считается именно такой прибор, как мультиметр. На фото мультиметра можно увидеть, что это не очень большой прибор, однако функциональность у него огромна.

Для тех, кто только начинает изучать работу с электричеством просто необходимо знать все, что касается этого прибора.

В данном материале мы подробно рассмотрим именно этот вопрос.

Краткое содержимое статьи:

Использование мультиметра

Как уже понятно из описания выше, мультиметр — это универсальный прибор в электронике для измерения силы тока, напряжения и поиска возможного короткого замыкания. Он позволяет отследить и то, имеется ли в сети напряжение и принадлежность заряда.

Использование данного оборудования в основном проходит в промышленности, электрике и строительно-ремонтных работах. Наиболее популярный прибор такого типа — цифровой мультиметр.

Основные функции цифрового мультиметра — это возможность измерения заряда аккумуляторов разного типа.

Также на аккумуляторе телефона и других видах можно измерить емкость. Прибор имеет несколько режимов работы и разнообразные функции.

Что касается внешнего вида устройства, то он очень прост. Это небольшой прямоугольный корпус, похожий на мобильный телефон. В корпусе имеется дисплей для вывода данных.

Также здесь приделана ручка для переключения режимов, но в некоторых моделях это может быть одна или несколько кнопок.

Для подключения к проверяемому прибору аппарат имеет два проводка. Первый черного цвета, второй — красного. Одним проводом прибор подключают к положительно заряженной стороне, другим — к отрицательно заряженной.

Таким образом после выставления параметров, мультиметр измеряет все, что нужно. В некоторых случаях при выборе лучше сделать обзор мультиметра.

Принцип работы прибора

По принципу работы мультиметр не так уж сложен, как можно было бы представить.

Весь процесс заключается в цифровом преобразовании входного электрического сигнала. При помощи проводков мультиметр подсоединяют к измеряемому прибору.

Для того, чтобы правильно произвести измерения требуется действовать по следующему алгоритму:

• Для начала следует включить прибор.
• При помощи рукоятки или кнопок выбирается параметр, который будет измеряться.
• Далее устанавливается диапазон возможных значений.
• Проводки подключаются к электрической схеме или прибору, на котором будет проводиться измерение.
• Далее щупы от проводков вставляют в мультиметр.
• Щупы прижимаются к прибору или схеме, на которых производятся измерения.
• С прибора можно снимать обозначения на дисплее или циферблате мультиметра.
• После проведения считывания результатов измерений требуется прибор отключить и вынуть из него щупы.

Для того, чтобы измерить постоянный ток в приборе или схеме, мультиметр подключается параллельным методом. При измерении напряжения используется последовательное подключение. А вот при замере сопротивления необходимо схему или прибор обесточить.

Разновидности мультиметров

Приборы измерения такого типа бывают двух видов — цифровые и аналоговые. Аналоговые модели довольно-таки старые и показания здесь указываются на специальном циферблате, по которому движется стрелка.

Как уже стало понятно, такой прибор не обладает высокой точностью. Стрелка не может быть точно зафиксирована на одном месте, поэтому возможны погрешности при подсчете. Кроме того, сами щупы устройства требуется постоянно придерживать.

Второй вариант — цифровые мультиметры более популярны в современном мире. Их использование сейчас чаще, чем аналоговых. Они выдают наиболее точные показания. К тому же, нельзя не отметить большее удобство в пользовании таким устройством.

Поэтому, решая вопрос — какой мультиметр лучше выбрать, обратите внимание именно на цифровой прибор. Если вам не столь важна точность измерений, то выбирайте аналоговый прибор, он имеет наименьшую стоимость.

Фото инструкция как использовать мультиметр

Вам понравилась статья? Поделитесь 😉



Как пользоваться цифровым мультиметром dt видео инструкция

• Компьютерная помощь
• Все о железе
• Компьютерное железо
• Как пользоваться мультиметром

Чтобы понять, как пользоваться мультиметром dt, нужно разобраться в особенностях данного устройства. Цифровые мультиметры — это тестеры, которые могут принести много пользы их владельцу. Он позволяет проверять батарейки, ремонтировать электронику — людям, которые обожают работать с электрическими девайсами — такой тестер попросту необходим. Чтобы правильно использовать такое устройство и не оказаться в опасности при работе с электричеством, нужно понять как пользоваться цифровым мультиметром. Для тех, кто не может понять как пользоваться мультиметром видео станет оптимальным пособием. Вы сможете почерпнуть всю необходимую для себя информацию и увидеть, как используются тестеры такого типа.

Несколько разновидностей мультиметров

Мультиметры (большой выбор тут: http://gsm-komplekt.com) позволяют определять численные значения электрических параметров. В зависимости от модели, мультиметр может «снимать» разнообразные показатели. Такое устройство является популярным и востребованным среди любителей электроники. Для тех, кто только начинает свой путь в этой сфере, существуют специальные руководства, которые учат, как пользоваться мультиметром для чайников. Но если рассматривать профессиональный мультиметр — это сложное устройство, которое может записывать показатели и быстро ретранслировать их на определенные источники — это очень удобно при работе. Такая технология позволяет фиксировать все необходимые значения и создавать диаграммы их сравнения.

Стоимость такого прибора зависит от некоторых факторов:

• Функциональность, которую может предоставить мультиметр инструкция к которому, позволит разобраться во всех его нюансах;
• Измеряемые параметры и их диапазон — это очень важно для составления диаграмм сравнения показателей, получаемых с помощью данного прибора;
• Точность получаемых показателей — пожалуй важнейший параметр.

Если вы не сталкивались с профессиональным измерительным прибором раньше, и не понимаете как правильно пользоваться мультиметром для профессионалов — лучше всего остановить свой выбор на дешевой и простой модели, которая позволит получать элементарные показатели.

Собираетесь использовать его только для бытовых целей? Достаточно всего нескольких основных параметров:

• Возможность получения показателей напряжения;
• Получение уровня сопротивления;
• «Прозвонка» — эта функция позволят проверить сеть на целостность;
• Проверка переменного тока и его значений.

Этот функционал позволит вам использовать тестер в домашних условиях. Для профессионалов такие малофункциональные модели являются неинтересными.

Особенности проведения измерений

Если вы приобрели мультиметр — не нужно сразу же ставить эксперименты на розетках и пытаться получить определенные показатели. Нужно изучить инструкцию, удостовериться в том, что вы поняли, какие разъемы нужно подключать. Изучение правил, может помочь вам уберечь свою жизнь от опасности — ведь их несоблюдение достаточно часто приводит к ударам током. Также вы сможете удостовериться в точности показателей и не сломать оборудование — поэтому нужно очень внимательно прочитать инструкцию.

Мультиметр и правила работы с прибором

• Никогда не прикасайтесь к оголенному участку щупа.
• Правильно размещайте щупы и следите за процессом получения измерений, это позволит избежать поломки прибора и получить наиболее точные показатели.
• Постоянно следить за тем, чтобы аккумулятор устройства был заряжен — в противном случае все показатели могут быть очень неточными.
• Следите за использованием щупов — если вы сделаете что-то неправильно, это может спровоцировать короткие замыкания.
• Важно разобраться с нюансами измерения разнообразных показателей, чтобы не повредить устройство.
