Схема усилителя бриг 001. Усилитель Бриг У-001 стерео: схема, характеристики и особенности легендарного советского усилителя

alexxlabСхем
Какие технические характеристики имел усилитель Бриг У-001. Какие особенности схемотехники были применены в этом устройстве. Почему Бриг У-001 считается одним из лучших советских усилителей.

Содержание

История создания и технические характеристики усилителя Бриг У-001

Усилитель Бриг У-001 стерео был разработан в начале 1980-х годов на Новосибирском заводе точного машиностроения. Главным конструктором проекта выступил известный советский радиоинженер Анатолий Лихницкий. Бриг У-001 стал одним из самых совершенных и популярных советских усилителей Hi-Fi класса.

Основные технические характеристики Бриг У-001:

  • Выходная мощность: 2 х 50 Вт на нагрузке 8 Ом
  • Диапазон воспроизводимых частот: 20 Гц — 20 кГц
  • Коэффициент гармонических искажений: не более 0,05%
  • Отношение сигнал/шум: не менее 80 дБ
  • Чувствительность по входу: 250 мВ
  • Габариты: 430 х 115 х 340 мм
  • Вес: 11 кг

Для своего времени это были очень высокие показатели, сопоставимые с параметрами лучших зарубежных моделей. Особенно впечатляли низкий уровень искажений и высокое отношение сигнал/шум.


Особенности схемотехники усилителя Бриг У-001

Конструкторам Брига У-001 удалось реализовать ряд оригинальных схемотехнических решений, обеспечивших высокое качество звучания:

  • Применение мощных выходных транзисторов КТ803 и КТ805
  • Использование двухтактного выходного каскада с глубокой общей отрицательной обратной связью
  • Оригинальная схема защиты от перегрузки и короткого замыкания
  • Стабилизированный источник питания предварительных каскадов
  • Тщательно проработанная топология печатной платы

Особое внимание было уделено линейности усилительного тракта и снижению уровня искажений. Для этого применялась многопетлевая схема отрицательной обратной связи.

Почему Бриг У-001 считается одним из лучших советских усилителей?

Усилитель Бриг У-001 заслуженно получил статус легенды советского Hi-Fi. Этому способствовал ряд факторов:

  • Высокое качество звучания, подтвержденное измерениями и субъективными оценками
  • Надежность и долговечность конструкции
  • Применение передовых для своего времени схемотехнических решений
  • Удачный дизайн и эргономика
  • Доступность для массового потребителя

По совокупности характеристик Бриг У-001 превосходил большинство советских усилителей и не уступал многим импортным моделям. При этом он выпускался крупными сериями и был доступен широкому кругу покупателей.

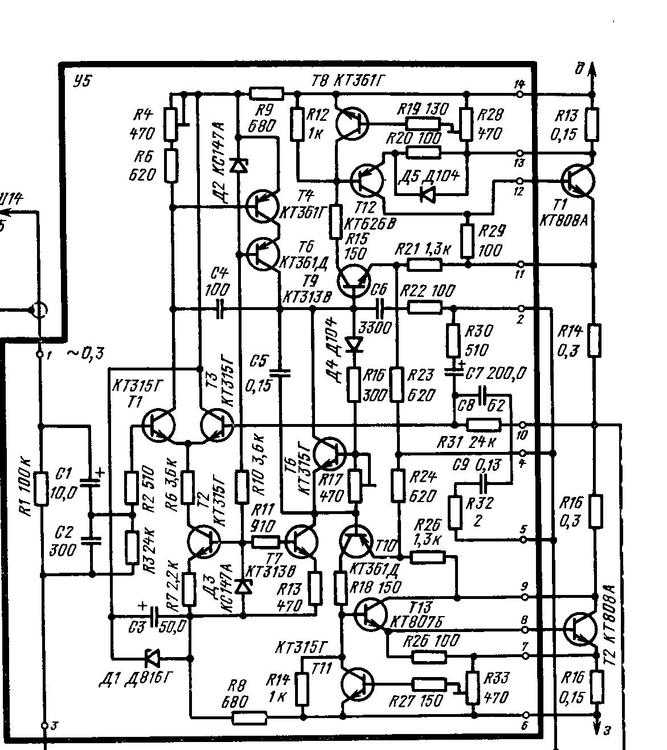

Схема усилителя Бриг У-001

Рассмотрим основные функциональные блоки принципиальной электрической схемы усилителя Бриг У-001:

  • Входной каскад на транзисторах Т1-Т4
  • Усилитель напряжения на транзисторах Т5-Т8
  • Двухтактный выходной каскад на транзисторах Т9-Т16
  • Схема защиты на транзисторах Т17-Т20
  • Стабилизатор напряжения на транзисторах Т21-Т24

Входной каскад выполнен по дифференциальной схеме для снижения нелинейных искажений. Усилитель напряжения собран на составных транзисторах для увеличения коэффициента усиления. Выходной каскад работает в режиме AB с глубокой отрицательной обратной связью.

Особенности конструкции усилителя Бриг У-001

Конструктивно усилитель Бриг У-001 выполнен в виде моноблока с передней алюминиевой панелью. Основные особенности конструкции:

  • Массивный литой алюминиевый радиатор для охлаждения выходных транзисторов
  • Качественные переключатели и регуляторы японского производства
  • Применение высококачественных пленочных конденсаторов в сигнальных цепях
  • Тщательная экранировка чувствительных цепей
  • Раздельные печатные платы для каналов усиления

Внешний дизайн усилителя отличался строгостью и функциональностью. На передней панели размещались регуляторы громкости, тембра, баланса, селектор входов и индикатор перегрузки.


Сравнение Брига У-001 с другими советскими усилителями

По своим характеристикам Бриг У-001 превосходил большинство советских усилителей того времени:

МодельМощностьКГИОтношение с/ш
Бриг У-0012 x 50 Вт0,05%80 дБ
Амфитон А1-01-22 x 25 Вт0,2%76 дБ
Радиотехника У-1012 x 50 Вт0,1%75 дБ
Одиссей-0102 x 90 Вт0,07%78 дБ

Как видно из сравнения, Бриг У-001 имел более низкий уровень искажений и лучшее отношение сигнал/шум при сопоставимой выходной мощности.

Модификации и варианты усилителя Бриг У-001

За время выпуска усилитель Бриг У-001 претерпел несколько модификаций:

  • Бриг У-001 первой серии (1982-1984 гг)
  • Бриг У-001-стерео (1984-1987 гг) — улучшенная версия
  • Бриг У-001-стерео Hi-Fi (1987-1992 гг) — версия с расширенными возможностями

Основные отличия поздних версий:

  • Применение более совершенных выходных транзисторов
  • Доработка схемы защиты и стабилизации
  • Улучшение качества комплектующих
  • Расширение функциональных возможностей

Поздние модификации имели несколько лучшие характеристики по сравнению с ранними версиями усилителя.


Современные оценки усилителя Бриг У-001

Несмотря на то, что с момента выпуска Брига У-001 прошло уже несколько десятилетий, этот усилитель до сих пор высоко ценится аудиофилами. Его основные достоинства:

  • Чистое, детальное и динамичное звучание
  • Отличная микродинамика и разборчивость
  • Широкая звуковая сцена
  • Хорошая передача тембров инструментов
  • Высокая надежность и ремонтопригодность

По мнению многих экспертов, Бриг У-001 по качеству звучания не уступает многим современным усилителям среднего класса. При этом он обладает своим особым «винтажным» характером звука, который ценят многие любители аудио.

Таким образом, усилитель Бриг У-001 стал одним из наиболее удачных проектов советской аудиотехники. Сочетание передовой схемотехники, качественной элементной базы и тщательной настройки позволило создать устройство, ставшее настоящей легендой Hi-Fi.


Бриг 001 схема

Меню Au. Новый лот. Новое объявление. Новый тендер. Новая акция. Новая вакансия.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Усилитель Бриг-001 стерео
  • Усилитель Бриг У-001 стерео
  • Барк-001 vs Бриг-001
  • Бриг-У-001
  • БРИГ-У-001 стерео Hi-Fi
  • Скачать схему бриг у001 стерео hi-fi

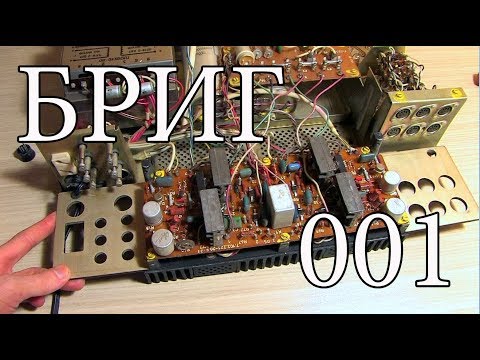

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: VovaMasterZvuk БРИГ У-001(второй ревизии). Настройка. Некоторые доработки.
