Как правильно провести проводку в гараже. Как правильно провести электропроводку в гараже: пошаговая инструкция

alexxlabРазное
Как правильно спроектировать схему электропроводки в гараже. Какие материалы и инструменты потребуются для монтажа. Как рассчитать нагрузку и выбрать сечение проводов. Пошаговая инструкция по прокладке проводки своими руками. На что обратить внимание при подключении розеток, освещения и заземления.

Содержание

Проектирование схемы электропроводки в гараже

Прежде чем приступать к монтажу электропроводки в гараже, необходимо тщательно спроектировать ее схему. Это позволит правильно рассчитать необходимые материалы и избежать ошибок при монтаже.

При проектировании схемы электропроводки в гараже следует учитывать:

  • Расположение основных потребителей электроэнергии (освещение, розетки, электроинструменты)
  • Необходимую мощность для каждой группы потребителей
  • Разделение сети на отдельные группы с автоматами защиты
  • Организацию заземления
  • Установку УЗО для защиты от поражения током

Типовая схема электропроводки в гараже включает:

  • Вводной автомат
  • Счетчик электроэнергии
  • УЗО
  • Групповые автоматы на освещение и розетки
  • Распределительные коробки
  • Проводку к потребителям

Расчет необходимой мощности и выбор сечения проводов

Правильный расчет необходимой мощности и подбор сечения проводов — важный этап проектирования электропроводки в гараже. От этого зависит безопасность и надежность всей системы.


Для расчета мощности нужно суммировать потребляемую мощность всех планируемых электроприборов:

  • Освещение — 100-300 Вт
  • Розетки — 1-2 кВт на каждую
  • Электроинструменты — 1-3 кВт
  • Сварочный аппарат — 3-5 кВт

Исходя из суммарной мощности, подбирается сечение вводного кабеля и внутренней проводки:

  • До 3 кВт — кабель 3х1,5 мм²
  • 3-5 кВт — 3х2,5 мм²
  • 5-7 кВт — 3х4 мм²
  • 7-9 кВт — 3х6 мм²

Для розеточных групп рекомендуется использовать провод сечением не менее 2,5 мм², для освещения достаточно 1,5 мм².

Необходимые материалы и инструменты для монтажа проводки

Для самостоятельного монтажа электропроводки в гараже потребуются следующие материалы и инструменты:

Материалы:

  • Кабель ВВГнг нужного сечения
  • Гофрированные трубы или кабель-каналы
  • Распределительные коробки
  • Автоматические выключатели
  • УЗО
  • Розетки и выключатели
  • Светильники
  • Клеммные колодки
  • Изоляционная лента

Инструменты:

  • Отвертки
  • Плоскогубцы и бокорезы
  • Нож для зачистки проводов
  • Индикаторная отвертка
  • Мультиметр
  • Дрель или перфоратор
  • Рулетка

Перед покупкой материалов важно составить подробную схему и рассчитать необходимое количество проводов, розеток, автоматов и других элементов.


Пошаговая инструкция по монтажу электропроводки в гараже

Монтаж электропроводки в гараже своими руками включает следующие основные этапы:

  1. Разметка мест установки розеток, выключателей, светильников
  2. Штробление стен под проводку (при скрытой проводке)
  3. Монтаж распределительных коробок
  4. Прокладка кабелей в гофре или кабель-каналах
  5. Установка электрощита с автоматами и УЗО
  6. Подключение проводов к автоматам в щите
  7. Монтаж и подключение розеток и выключателей
  8. Установка и подключение светильников
  9. Проверка работоспособности всей системы

При монтаже важно соблюдать правила безопасности и выполнять все соединения в распределительных коробках. Скрутки проводов недопустимы.

Особенности прокладки проводки в смотровой яме

При наличии в гараже смотровой ямы необходимо обеспечить в ней безопасное освещение и возможность подключения электроинструментов. Для этого нужно учитывать следующие особенности:

  • Использовать влагозащищенные светильники и розетки
  • Проводку прокладывать в металлических трубах
  • Применять понижающий трансформатор на 36В для питания освещения
  • Устанавливать УЗО на розеточную группу в яме
  • Обеспечить надежное заземление всех металлических конструкций

Розетки в смотровой яме рекомендуется размещать на высоте не менее 0,5 м от пола для защиты от воды. Выключатель освещения ямы лучше вынести за ее пределы.


Подключение и заземление сварочного аппарата

Сварочный аппарат — мощный потребитель, требующий особого подхода при подключении к сети в гараже:

  • Для сварочного аппарата выделяется отдельная линия с автоматом на 25-32А
  • Используется кабель сечением не менее 4 мм²
  • Розетка для подключения должна быть рассчитана на ток 32-40А
  • Обязательно качественное заземление корпуса аппарата
  • Рекомендуется установка стабилизатора напряжения

Заземление сварочного аппарата выполняется отдельным проводником сечением не менее 4 мм², подключенным к общему контуру заземления гаража. Это обеспечивает безопасность при работе со сварочным оборудованием.

Рекомендации по выбору и установке светильников

Правильно организованное освещение — важный аспект электрификации гаража. При выборе и установке светильников следует учитывать:

  • Тип светильников — светодиодные или люминесцентные
  • Необходимый уровень освещенности — 150-200 лк
  • Зональное освещение рабочего места
  • Влагозащищенность — не менее IP44
  • Возможность регулировки направления света

Рекомендуемая схема освещения гаража включает:


  • Общее освещение потолочными светильниками
  • Локальное освещение рабочего верстака
  • Переносной аккумуляторный фонарь
  • Светильник в смотровой яме

Выключатели освещения устанавливаются у входа в гараж и возле рабочей зоны. Для экономии электроэнергии рекомендуется использовать светодиодные лампы.


разводка, схема подключения, электрощиток, заземление, как сделать и провести электричество, монтаж электропроводки своими руками, нормы СНиП, фото

Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.

Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.

Содержание
  • Проводка в гараже: требования правил
  • Схемы и расположение потребителей
  • Выбор проводов и кабелей по мощности нагрузок
  • Остальные материалы и технология монтажа
  • org/ListItem»> Заземление
  • Полезное видео

Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.

Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

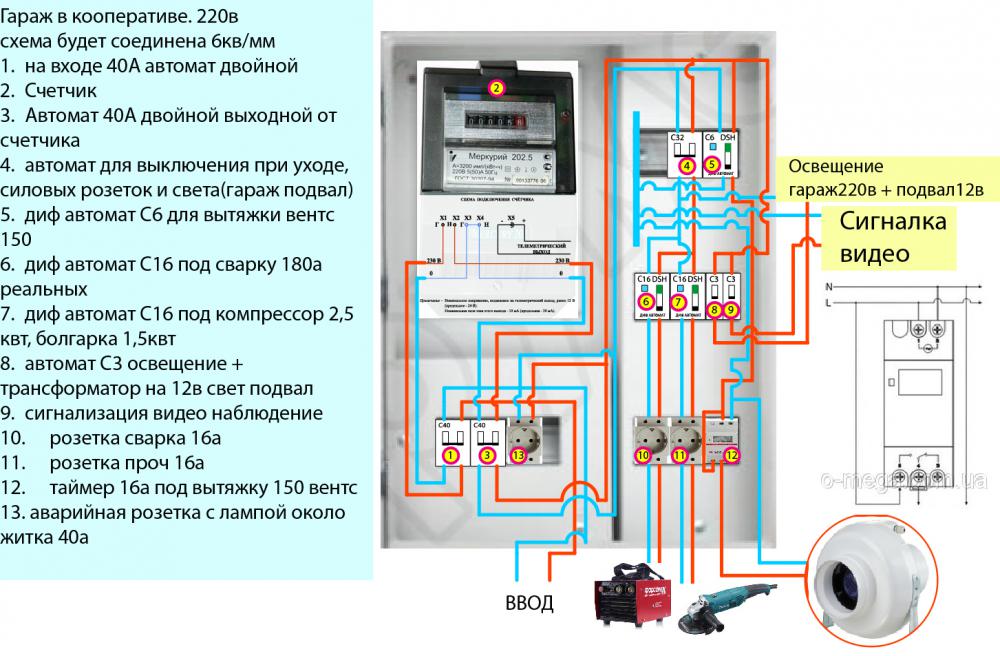

Схема распределительного электрощитка для гаража своими руками:

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

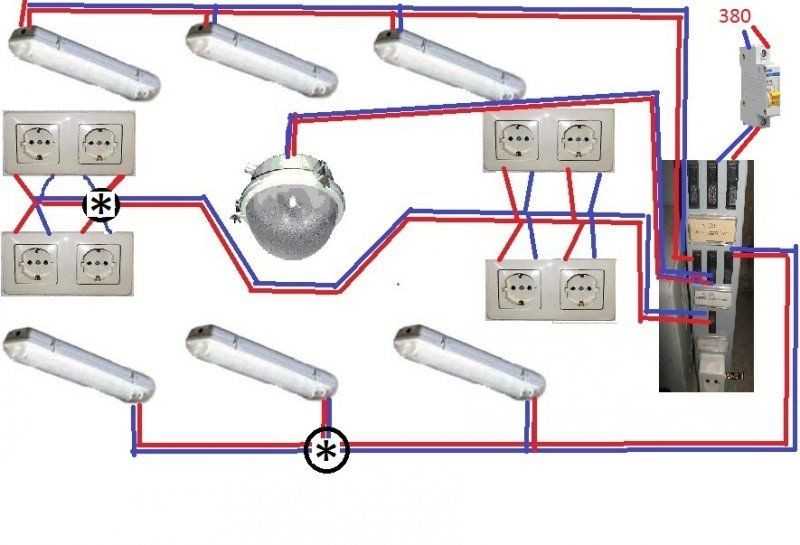

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление.

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Выбор проводов и кабелей по мощности нагрузок

Здесь можно руководствоваться такой таблицей:

Таблица составлена для напряжения 230 В (новый стандарт вместо 220). Теперь мы можем выбрать сечения кабелей для гаража на предыдущем рисунке. Предположим, что все светильники под потолком на 80 Вт, светильники на 36 В в яме по 100 Вт и розетки для ямы нам понадобятся для электрооборудования мощностью до 5 кВт.

Линия потолочных светильников потребляет в сумме 240 Вт, а для ямных светильников мы не можем использовать таблицу, так как напряжение трансформатора 36 В. Кроме того, в яме есть розетка под электроинструмент на 36 В. Поэтому мы исходим из максимальной мощности трансформатора, пусть она равна 500 Вт.

Рассчитаем ток по мощности: I = P/U = 500/36 = 14 А (с округлением в большую сторону).

Провод от трансформатора лучше вести медный, проводка закрытого типа – часть ее проходит по трубам в бетонном полу гаража. Поэтому нам подойдет кабель с жилой сечения 4.5 мм.кв, “четыре с половиной квадрата” на жаргоне электриков. Для ямных розеток мы тоже возьмем медный провод для закрытой проводки, это потребует, согласно таблице, 5.5 мм.кв.

На самом деле эти скрупулезные расчеты вовсе не пустяки, вы поймете это, как только окажетесь в магазине и начнете смотреть на ценники медных кабелей.

Итак, нам понадобится 8 м кабеля 4.5 мм.кв и 7 м кабеля 5.5 мм.кв. А также 9 м алюминиевого кабеля сечением 1.5 мм.кв для потолочных светильников, тоньше электрического кабеля практически не бывает в продаже. Выбираем и покупаем ближайшие сечения с округлением в большую сторону.

Алюминий мы выбираем потому, что он недорог, а потолочная линия практически ненагружена. Кабели следует выбирать в двойной изоляции и с изолирующими проводниками.

По току выбираем и автоматы. Для линии потолочных светильников 2.5 А, для линии розеток в яме 15 А, и остается трансформатор. Поскольку трансформатор трансформирует с тем же самым коэффициентом не только напряжения, но и токи, то мы можем легко подсчитать ток в первичной обмотке: 14 / (220 / 36) = 14*36 / 220 = 2.3 А. Подойдет автомат 2.5 А. Общий максимальный ток составит 20 Ампер и такой же должен стоять автомат. Остается только выбрать подходящее УЗО.

Оно должно быть рассчитано на проходящий ток не менее 20 А и ток срабатывания 10-20 мА, не больше! Приборы с исправной изоляцией имеют практически нулевой ток утечки.

Остальные материалы и технология монтажа

Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла. Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.

Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.

В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки, которые служат для распределения ответвлений и устройства выключателей.

Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.

На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.

Протягивание кабелей через трубы должно начинаться с проволоки, которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.

Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.

В коробках желательно использовать зажимное соединение винтами, но можно паять медные скрутки, это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

Заземление

Как сделать заземление в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.

Стальной круг (его надо покрасить водостойкой краской), заводится в гараж и там ведется к щитку, где делается еще одна клемма для надежного соединения с шиной PE толстым медным проводом. Заземление тем лучше, чем меньше его сопротивление, поэтому толщина заземляющего проводника должна быть достаточной.

Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.

Данная статья посвящалась, в основном, скорее проектированию гаражной проводки, чему уделяется не слишком много внимания. Тема не маленькая и в рамках одной статьи невозможно охватить все практические тонкости, связанные с монтажом. Но в интернете много схем проводки для гаража и неплохих видеороликов касающихся именно практической части работ и приемов их выполнения.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Полезное видео

как правильно сделать своими руками, схема и монтаж

Наличие «правильной» проводки, скрытой в стенах гаража, определяет степень надежности здания с точки зрения электробезопасности, удобства использования розеток и выключателей. Выполнить устройство магистральной системы самостоятельно или воспользоваться услугами профессиональных электриков – мнения расходятся.

Ответ на этот вопрос будет далее по тексту.

Содержание

  • 1 Схемы подключения и расположение потребителей
    • 1.1 Со смотровой ямой
    • 1.2 Без смотровой ямы
  • 2 Выбор проводов и кабелей по мощности нагрузок
  • 3 Необходимые инструменты для монтажа
  • 4 Расчет количества материалов
  • 5 Последовательность действий по монтажу электрической проводки своими руками
    • 5.1 Уличные работы
    • 5.2 Прокладка внутри помещения
    • 5.3 Подключение счетчика электроэнергии
    • 5.4 Подключение УЗО и автоматов
    • 5.5 Розетки и выключатели
    • 5.6 Освещение смотровой ямы

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

  • подключение по установленной схеме;
  • упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер). Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком.

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования. Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно.

Прокладка – скрытая или в рукаве. Еще лучше, если напряжение в «подземной» части будет пониженное, 36 Вольт: это повысит безопасность работающих.

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

  1. Плоскогубцы.
  2. Кусачки.
  3. Рулетка.
  4. Хозяйственный нож.
  5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
  6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Расчет количества материалов

Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.

Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.

Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.

Потолочные светильники можно закрепить на натянутой стальной проволоке, так отпадет проблема с их монтажом.

Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.

Как подключить подвесную люминесцентную лампу в гараже | Главная Руководства

By William Machin

После того, как вы повесили люминесцентную лампу в гараже, следующим шагом будет подключение проводки. Как правило, вы подвешиваете лампу в том месте, где был установлен существующий свет, и используете существующую коммутационную цепь для питания светильника. Как вариант, электрик устанавливает потолочную коробку и протягивает провода к выключателю. Независимо от того, подключаете ли вы люминесцентную лампу с одной лампой или лампу с несколькими лампами, определенные цветные провода в светильнике подключаются к черному и белому проводам электрической цепи. Для подключения подвесного люминесцентного светильника требуется несколько источников питания, несколько ручных инструментов и умение работать на лестнице.

Электромонтаж

  1. Выключите выключатель цепи освещения. Если прерыватель не имеет маркировки или не может быть идентифицирован, попросите электрика определить и отключить прерыватель. Работайте со стремянки, чтобы получить доступ к электрической коробке. Проверьте между оголенными концами черного и белого проводов в коробке, чтобы убедиться, что цепь отключена, с помощью электрического тестера.

  2. С помощью универсального ножа снимите 4 дюйма внешней изоляции с одного конца куска двухпроводного ромекса калибра 14. Для этого положите провод ровно и сделайте 4-дюймовый надрез по центральной линии куска на одном конце, а затем отогните внешнюю изоляцию. Отрежьте лишнее, чтобы обнажить черный и белый провода.

  3. Снимите 1 дюйм изоляции на концах черного и белого проводов с помощью инструментов для зачистки проводов. Вставьте концы проводов в открытый порт 1/2-дюймового пластикового разъема romex. Протягивайте их до тех пор, пока внешняя изоляция не будет надежно закреплена внутри разъема.

  4. Сожмите внутренний конец разъема рукой. Вставьте концы проводов и внутренний конец разъема в 1/2-дюймовый порт на пластиковой электрической пластине. Зафиксируйте разъем на пластине.

  5. Соедините оголенные концы белого и черного проводов romex с соответствующими белыми и черными проводами в электрической дуге с помощью проволочных гаек. Для этого держите оголенные концы проводов одинакового цвета рядом друг с другом. Убедитесь, что концы ровные, а затем закрутите гайку вручную. Закрепите каждое соединение несколькими витками изоленты в местах соединения проводов с гайками и вокруг основания гаек.

  6. Приложите электрическую пластину к лицевой стороне электрической коробки и совместите отверстия для винтов с резьбовыми отверстиями на внешних краях коробки. Прикрепите пластину к коробке, закрутив один из прилагаемых винтов на каждом креплении с помощью отвертки.

Подключение светильника

  1. Снимите люминесцентные лампы со светильника. В зависимости от приспособления поверните лампу так, чтобы контактные выступы на каждом конце выскользнули из пазов в основании держателей на каждом конце. Либо прижмите лампу к внутренней пружине и опустите ее из держателей.

  2. Поверните и снимите барашковые гайки, которыми крышка крепится к проводам и балласту в приспособлении. Опустите пластину вручную, чтобы снять ее. Отложите накладку в сторону.

  3. С помощью отвертки и плоскогубцев удалите одну из электрических заглушек на верхней стороне приспособления. Для этого прижмите кончик отвертки к внешнему краю заглушки и постучите по рукоятке одной рукой, чтобы освободить край заглушки. Зажмите свободный край плоскогубцами. Поверните его, чтобы удалить пулю.

  4. Держите установленный кусок ромекса, подсоединенный к электрической коробке, вертикально вдоль светильника. Отрежьте все излишки ниже нижнего края приспособления, используя кусачки. Положите конец ромекса на верхнюю часть светильника и снимите 4 дюйма внешней изоляции на конце, как и раньше. Снимите 1 дюйм черно-белой изоляции с этих проводов, как и раньше.

  5. Установите 1/2-дюймовый разъем romex на конец провода источника, как и раньше. Сожмите внутренний конец соединителя и пропустите провода через порт на приспособлении, где была удалена заглушка. Вставьте разъем на место в приспособлении.

  6. Снимите прилагаемые гайки с черного и белого проводов на светильнике. Соедините оголенные концы черного и белого проводов romex с соответствующими черными и белыми проводами крепления с помощью гаек. Обмотайте каждое соединение изолентой, как и раньше.

  7. Прижмите оба провода к верхней внутренней поверхности светильника. Установите накладку на крепление и поверните барашковые гайки, чтобы зафиксировать ее на месте. Снова установите сохраненные люминесцентные лампы в светильник.

Каталожные номера

  • Home Depot: Установка балласта Proline для трехлампового светильника
  • LDPI: Инструкции по установке люминесцентных светильников общего назначения

Советы

  • Проводные соединения люминесцентных светильников могут различаться в зависимости от производителя. См. инструкции по установке или схему подключения на внутренней стороне крышки светильника.

Предупреждения

  • Никогда не пытайтесь выполнять какие-либо работы с электричеством, если вы не уверены, что цепь отключена или неактивна.

Биография писателя

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в старшей школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби включают лошадей, мотоциклы, шоссейные гонки и спортивную рыбалку. Он изучал архитектуру в Taft Junior College.

Как подключить новый гараж к зарядной станции для электромобилей?

Перейти к содержимому

Многие люди считают, что пришло время перейти на электромобили, поскольку будущее полностью электрического транспорта приближается с ускорением. Тем не менее, несмотря на то, что вождение электромобиля имеет много преимуществ, покупка первого электромобиля, несомненно, является важным шагом, требующим некоторого планирования.

Чтобы в полной мере воспользоваться значительными преимуществами, которые принесут электромобили, крайне важно настроить и подключить свой гараж для эффективной зарядки электромобиля.

Необходимость в домашней зарядной станции, по-видимому, является одним из наиболее серьезных воспринимаемых препятствий для эксплуатации электромобиля (EV). Тем не менее, важно иметь домашнюю зарядную станцию ​​для вашего электромобиля, если вы хотите, чтобы он всегда был заряжен и готов к работе.

Зарядные станции для электромобилей бывают трех типов, каждая из которых имеет свою процедуру установки. Следовательно, одним из первых и наиболее важных шагов является решение о том, какую систему зарядки установить. Это существенно влияет на то, насколько просто и быстро будет заряжать ваш новый электромобиль.

Зарядные станции для электромобилей уровня 1

В вашем электромобиле уже есть зарядное устройство уровня 1, которое подключается непосредственно к стандартной домашней электросети 110–120 В. Это также самый простой тип в использовании. В результате это зарядное устройство можно использовать практически во всех гаражах и установить практически без усилий, так как электрическая цепь может поддерживать ток.

Зарядное устройство уровня 1 имеет короткий шнур, идущий от блока управления к обычной трехконтактной розетке. Более длинный шнур идет от панели управления к розетке электромобиля.

Основным преимуществом зарядной станции уровня 1 является то, что ее можно установить без помощи специалиста и не нужно беспокоиться о дополнительных затратах на установку. Однако они могут заряжать ваш электромобиль только медленно. Скромный автомобиль часто можно полностью зарядить за 24 часа; большие или более мощные автомобили могут занять значительно больше времени.

Маловероятно, что зарядное устройство уровня 1 будет достаточно быстрым для вашего электромобиля, если вы собираетесь использовать его ежедневно для поездок более чем на 20 км каждый раз. Но если вы каждый день проезжаете небольшое расстояние, например, на короткую поездку в школу, а в остальное время можете оставить машину подключенной к сети, удобство уровня 1 может преодолеть недостаток медленной зарядки.

Зарядные станции для электромобилей уровня 2

Владельцы электромобилей должны иметь в наличии зарядную станцию ​​на 240 В, уровень 2, даже если подключаемые электромобили можно заряжать в течение ночи, используя их зарядные разъемы на 120 В, уровень 1. Зарядные станции уровня 2 могут зарядить весь аккумуляторный блок за 4–9 часов в зависимости от конкретного автомобиля.

Для зарядки автомобиля вам понадобится отдельная цепь на 240 вольт. С добавлением разрешений стоимость профессиональной установки часто варьируется. Ваши расходы увеличатся до более высокого уровня, если ваше текущее электроснабжение не может удовлетворить дополнительный спрос.

В зависимости от наличия других тяжелых устройств, таких как безрезервуарный водонагреватель, электрическая плита или сушилка, или джакузи, в скромном доме на 150 ампер или больше может разместиться дополнительно 30 или 40 -схема усилителя. Вам также может понадобиться купить зарядное оборудование для подключения вашего электромобиля (EV) к вновь установленной цепи.

Проводка и установка

Во-первых, где бы вы ни намеревались разместить свою зарядную станцию, поработайте со своим электриком, чтобы построить выделенную линию 240 В на расстоянии 1-2 фута ниже этого места. Еще один способ повысить напряжение цепи до 240В – подключить «двухполюсный» автоматический выключатель к двум шинам 120В одновременно с помощью 4-х жильного провода.

Что касается электропроводки, это предполагает подключение двух проводов под напряжением к двухполюсному выключателю, общего провода к шине и провода заземления к шине заземления. Возможно, потребуется полностью заменить блок выключателя, чтобы обеспечить совместимый интерфейс. Чтобы убедиться, что все питание, поступающее в коробку выключателя, отключено, вы должны сначала выключить все выключатели, прежде чем выключать главный выключатель.

После подключения соответствующего автоматического выключателя к электропроводке вашего дома вы можете подключить только что установленный 4-жильный провод к месту зарядки. Этот 4-жильный провод должен быть надежно изолирован и закреплен, чтобы предотвратить повреждение ваших электрических систем.

Подтвердите, что ваша новая цепь может обеспечивать ток 50 А или скорость зарядки 40 А при использовании 80% емкости цепи. Таким образом, даже если первая зарядная станция, которую вы покупаете, имеет мощность всего 24 ампера (как и многие менее дорогие), вы все равно должны «защищать будущее» от проводки в гараже.

Кроме того, попросите электрика установить розетку NEMA 6-50 в стене ниже желаемого места. Этот тип розетки используется большинством непроводных зарядных станций. Другим вариантом является жесткая проводка, которая предотвращает накопление тепла между вилкой и розеткой, но предотвращает перемещение зарядной станции вместе с вами, если вы переезжаете.

После успешной проводки в вашем гараже последним шагом будет установка зарядной станции, на которой вы будете заряжать свой автомобиль, и подключение его к линии 240 вольт. Зарядное устройство служит безопасным хранилищем зарядного тока и предотвращает протекание электричества до тех пор, пока не обнаружит, что ваше зарядное устройство подключено к зарядному порту вашего электромобиля.

Убедитесь, что зарядный шнур можно дотянуть до автомобиля, припаркованного за пределами гаража. Минимальная длина хорды составляет 16 футов, а 25 футов также стоят дополнительных расходов.

Всегда целесообразно нанять квалифицированного электрика для установки зарядной станции из-за технических сложностей и риска самостоятельной установки зарядного устройства для электромобилей уровня 2. Местные строительные нормы часто требуют разрешений и профессиональных проверок в любом случае, а неправильное выполнение электромонтажа может привести к повреждению имущества вашего дома и электрического оборудования. Электромонтажные работы также опасны, поэтому лучше доверить их квалифицированному специалисту.

Зарядные станции для электромобилей уровня 3

Из-за невероятно высокой стоимости и эксплуатационных требований к специализированному и мощному оборудованию зарядные станции уровня 3, также известные как устройства быстрой зарядки постоянного тока, обычно используются в коммерческих и промышленных условиях. Это означает, что эти зарядные станции нельзя устанавливать в домах.

Большинство зарядных устройств уровня 3 могут заряжать совместимые автомобили до 80% их емкости за 30 минут или меньше, что делает их более подходящими для придорожных зарядных станций. Важно помнить, что не все зарядные устройства уровня 3 совместимы с каждым электромобилем. Прежде чем полагаться на зарядные устройства уровня 3 для подзарядки на ходу, убедитесь, что вы знаете, какие общественные зарядные станции вы можете использовать для своего электромобиля.

Стоимость зарядки на общественных зарядных станциях для электромобилей также варьируется. Ваши ставки могут сильно различаться в зависимости от вашего поставщика. Фиксированные месячные ставки, поминутная оплата или их комбинация могут использоваться для установления цен на зарядные станции для электромобилей. Найдите программу общественной зарядки в вашем районе, которая лучше всего соответствует вашим потребностям и вашему автомобилю, проведя небольшое исследование.

Зарядка электромобилей и солнечная энергия

Солнечные батареи и электромобили на крышах представляют собой фантастическое сочетание энергии. В некоторых случаях поставщики солнечных батарей даже будут предлагать пакетные предложения, включающие как вашу солнечную установку, так и полную установку зарядного устройства для электромобиля.

Объедините свой электромобиль с домашними солнечными панелями, чтобы максимизировать экономию средств, а также получить множество других преимуществ. Вы можете полностью зарядить свой электромобиль (EV) за считанные часы, используя мощность, вырабатываемую вашей системой солнечных батарей, что позволит вам сэкономить много денег на расходах на газ. Кроме того, у вас не возникнет проблем с производством необходимого количества энергии, если размер вашей солнечной системы на крыше соответствует требованиям для зарядки электромобилей и других важных нагрузок.

Есть несколько факторов, которые следует учитывать, если вы хотите использовать солнечную энергию, но думаете о переходе на электромобиль в будущем. Например, вы можете потратить деньги на микроинверторы для фотоэлектрической системы, чтобы вы могли быстро добавить дополнительные панели позже, если ваши потребности в энергии возрастут, когда вы приобретете электромобиль.

Ремонт вашего гаража может быть трудным. Почему бы не упростить? Мы строим гаражи для домовладельцев Чикаго с 1959 года. Получите бесплатное предложение прямо сейчас и начните свой следующий проект по строительству гаража прямо сейчас.

Поделиться этой статьей:
