Что представляет собой провод ПВС. Какие технические характеристики имеет провод ПВС. Где применяется провод ПВС. Какие преимущества и недостатки у провода ПВС. Как правильно выбрать и использовать провод ПВС.
Что такое провод ПВС и его конструкция

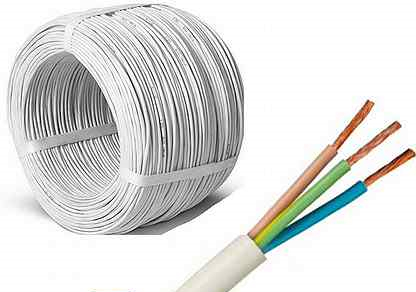

Провод ПВС — это гибкий многожильный медный провод с поливинилхлоридной изоляцией и оболочкой. Расшифровка аббревиатуры ПВС:
- П — провод
- В — изоляция из поливинилхлорида
- С — соединительный
Конструкция провода ПВС включает следующие элементы:
- Токопроводящая жила — состоит из большого количества тонких медных проволок, скрученных между собой. Это обеспечивает высокую гибкость провода.
- Изоляция жил — выполнена из поливинилхлоридного пластиката. Изолирует каждую жилу отдельно.
- Скрутка изолированных жил — жилы скручиваются между собой.
- Внешняя оболочка — выполнена из ПВХ-пластиката и покрывает скрученные жилы, защищая их от внешних воздействий.
Основные технические характеристики провода ПВС
Провод ПВС обладает следующими ключевыми техническими параметрами:
- Номинальное напряжение — 380/660 В
- Температура эксплуатации — от -40°C до +40°C
- Максимальная температура жилы при работе — +70°C
- Минимальная температура при монтаже — -15°C
- Минимальный радиус изгиба — 5 диаметров кабеля
- Срок службы — не менее 6 лет
Провод ПВС обладает хорошей гибкостью, что позволяет использовать его для подключения подвижного электрооборудования. При этом он достаточно прочен и устойчив к механическим воздействиям.
Области применения провода ПВС
Благодаря своим характеристикам провод ПВС широко применяется в различных сферах:
В бытовых условиях
- Подключение бытовой техники и электроприборов (холодильники, стиральные машины, телевизоры и т.д.)
- Изготовление удлинителей и шнуров питания
- Временная проводка при ремонте
- Подключение садового и огородного оборудования
В промышленности
- Подключение электроинструмента
- Внутренняя проводка станков и механизмов
- Временная проводка на строительных объектах
- Подключение переносного промышленного оборудования
В других сферах
- Внутренняя проводка в осветительных приборах
- Монтаж систем охранной и пожарной сигнализации
- Подключение рекламных конструкций
- Использование в системах автоматики и управления
Провод ПВС нельзя использовать для стационарной открытой проводки и прокладки в земле. Его применение ограничено временными и мобильными подключениями.
Преимущества и недостатки провода ПВС
Провод ПВС обладает рядом достоинств, но имеет и некоторые ограничения. Рассмотрим основные плюсы и минусы:
Преимущества:
- Высокая гибкость и эластичность
- Устойчивость к механическим повреждениям
- Хорошие изоляционные свойства
- Широкий температурный диапазон эксплуатации
- Доступная цена
- Простота монтажа
- Широкий ассортимент типоразмеров
Недостатки:
- Не подходит для стационарной открытой проводки
- Нельзя использовать для прокладки в земле
- Ограниченный срок службы (6-10 лет)
- Низкая устойчивость к ультрафиолету
- Выделяет токсичные вещества при горении
При правильном применении преимущества провода ПВС значительно перевешивают его недостатки, что обусловливает его популярность.
Как правильно выбрать провод ПВС
При выборе провода ПВС следует учитывать несколько важных факторов:
- Количество жил — зависит от типа подключаемого оборудования (обычно 2-3 жилы).
- Сечение жил — определяется мощностью нагрузки и длиной кабеля.
- Цветовая маркировка — помогает правильно подключить провода.
- Качество изоляции — должна быть без трещин и повреждений.
- Гибкость — проверяется визуально и на ощупь.
- Производитель — лучше выбирать продукцию известных брендов.
При выборе сечения провода можно ориентироваться на следующие рекомендации:
- 0,75 мм² — для нагрузки до 3 А
- 1,0 мм² — для нагрузки до 7 А
- 1,5 мм² — для нагрузки до 15 А
- 2,5 мм² — для нагрузки до 25 А
Важно не экономить на качестве провода, так как от этого зависит безопасность эксплуатации электрооборудования.
Особенности монтажа и эксплуатации провода ПВС
При работе с проводом ПВС необходимо соблюдать следующие правила:
- Монтаж следует проводить при температуре не ниже -15°C.
- Минимальный радиус изгиба должен быть не менее 5 диаметров кабеля.
- Нельзя превышать допустимые токовые нагрузки.
- Провод нужно защищать от прямых солнечных лучей.
- Не допускается использование провода в условиях постоянных изгибов.
- При подключении необходимо правильно соблюдать цветовую маркировку жил.
- Соединения проводов должны выполняться в распределительных коробках.
Соблюдение этих правил обеспечит длительную и безопасную эксплуатацию провода ПВС.
Сравнение провода ПВС с другими типами проводов
Провод ПВС имеет свои особенности по сравнению с другими распространенными типами проводов:
- ПВС vs ВВГ: ПВС более гибкий, но менее долговечный. ВВГ используется для стационарной проводки.
- ПВС vs ШВВП: ПВС имеет более прочную изоляцию и оболочку, выдерживает большие нагрузки.
- ПВС vs ПВ3: ПВС многожильный и гибкий, ПВ3 — одножильный и жесткий.
- ПВС vs КГ: КГ более устойчив к механическим воздействиям, используется в более тяжелых условиях.
Выбор типа провода зависит от конкретных условий применения и требований к электропроводке.
Нормативные требования и стандарты для провода ПВС
Производство и применение провода ПВС регламентируется следующими основными нормативными документами:
- ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия»
- ТУ 3551-021-38229892-2017 «Провода и шнуры соединительные на напряжение до 380/660 В»
- ПУЭ (Правила устройства электроустановок)
Эти документы определяют технические характеристики, методы испытаний и правила применения провода ПВС. Соответствие провода данным стандартам гарантирует его качество и безопасность.
ПВС провод цена в Ростове
В настоящее время практически невозможно обойтись без электроприборов, разнообразных кабелей и проводов. Наш магазин предлагает ПВС — цена самая конкурентная в Ростове. Узнать расценки вы можете в разделе сайта, а для точного расчёта окончательной цены за ПВС обратитесь к нашему менеджеру.
Соединительный провод ПВС – это кабель, представляющий совокупность изолированных и соединенных между собой жил из меди, покрытых снаружи оболочкой из поливинилхлоридного пластиката (ПВХ).
Что собой представляет провод ПВС?
Чтобы понимать предназначение данного кабеля, стоит разобраться в том, что же такое строительный провод ПВС. Его составными частями являются:
- Токопроводящая жила.
Это круглый провод, состоящий из меди, имеющий предел нагрева до +70°С.
- Изоляция кабеля, состоящая из поливинилхлоридного пластиката (можно выбрать любой понравившийся цвет).
- Скрутка – это совокупность скрученных токопроводящих жил из меди.
- Оболочка провода.
Она накладывается таким образом, чтобы расстояние внутри между жилами не было пустым, поэтому кабель ПВС имеет круглую форму. Состоит из пластиката ПВХ.
Применение провода ПВС
В самом общем понимании, провод ПВС можно отнести к категории гибких медных кабелей, используемых для обеспечения электричества в разных видах соединениях.
В частности, кабель ПВС применяется:
- Для бытовых нужд: обеспечение работы электроприборов в жилых помещениях (холодильники, чайники, пылесосы, стиральные машины, кондиционеры и др.).
- Для обеспечения работы электрических приборов, предназначенных для огородничества и садоводства.
- Для работы инструментов, машин, приборов малой механизации.
Также провод ПВС можно использовать для внутренней электропроводки в различных зданиях и помещениях.
Где можно купить недорогой провод ПВС в Ростове-на-Дону
Перед покупкой провода ПВС
- Рабочая температура — от -40°С до +40°С.
- Токопроводящую жилу из меди можно нагреть максимум до +70°С.
- В случае одиночной прокладки провод не распространяет огонь.
- Монтаж ПВС допустим при температуре не ниже -15°С.
- Наработка ПВС для стационарных электрических приборов составляет не менее 12 тысяч часов.
- Строительный кабель имеет длину минимум 50 метров.
- При использовании в стандартных электрических приборах провод ПВС прослужит более 1 десятилетия.
- Кабель устойчив к плесени.
- Электросопротивление на протяжении 1 км составляет не более 270 Ом.
Наш оптово-розничный магазин «Все для электромонтажа» уже 15 лет успешно работает на рынке электротоваров. Если Вы заинтересованы в розничной либо оптовой покупке провода ПВС,
то можете смело обращаться к нам за приобретением товаров по низкой цене.Выгодное предложение: если Вы не планируете закупать провод ПВС оптом, то Вы все равно осуществляете покупку в наших розничных магазинах по оптовым ценам.
Расшифровка ПВС:
— П — провод,
— В — поливинилхлоридного пластикат, жаростойкий материал, не поддающийся горению.
— С — соединительный.
Кабель ПВС используются в разного вида соединениях. Для электрификации в быту и в производственных масштабах. В виде удлинительных проводов, выдерживающих напряжение до 380В, и в электрических системах 380/660В. Данная продукция относится к гибким медным проводам, используется в быту для подключения к источникам питания (напряжение до 0,66кВт) электроинструментов и бытовых приборов.
Конструкция кабеля ПВС:
— Токопроводящая медная жила — это круглый провод, 5 — класс по 22483- ГОСТу. Предел нагрева +70°С.
— Изолирующая ПВС изготовлена из пластикового ПВХ различных цветов на вкус потребителя.
— Скрутка — это совокупность, от 2х до 5ти скрученных изолированных медных жил среднего и малого сечения без заполнителя.
Допускается скручивание их вокруг сердечника. Нулевой — всегда голубой расцветки, а заземляющий будет окрашен в зелено-желтый. Остальные провода окрашиваются провода в любые другие цвета.
— Оболочка тоже выполнена из пластиката и, при этом нанесена таким образом, чтобы промежутки между жилами были им заполнены, что сделает кабель округлым.
Для соединения гибких (многопроволочных) проводов (ПВС, ПУГНП, ШВВП, КГ и т.д), чтобы винты не перерезали жилы, надо обязательно пропаивать их, но никто не любит этого делать, поэтому, чтобы не опаивать концы проводов, нужно применять опрессовочные гильзы, исключающие расползание проводов в клемме. Подробнее Вы можете почитать обэтом и многом другом в разделе статьи.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
— Рабочая температура –40оС — +40оС.
— Относительная влажность воздуха при температуре до +35оС до 98 %
— Рассчитан на среднюю климат-зону, что предполагает перепады температуры, в зависимости от региона.
— Монтаж ПВС допустим при тем-ре не ниже -15оС.
— Допустимая температура длительного нагрева не более +70оС.
— Установленная безотказная работа более пяти тысяч часов, в условиях производства.
— В стационарных условиях наработка ПВС должна обеспечивать, как минимум 12000 часов.
— Гарантийный эксплуатационный срок шесть лет.
— В стационарных условиях, прослужит более десяти лет.
— Электрическое сопротивление на расстоянии в 1 км. составляет не более 270Ом.
— Длина строительного кабеля более 50 м.
— Не восприимчив к плесени.
Кабель и провод ПВС: цена, характеристики, применение
В нашем прайс-листе цена на кабель и провод ПВС значительно ниже общерыночной. Предлагаем вам купить провод и кабель ПВС и другую кабельную продукцию на выгодных условиях.
Конструкция кабеля и провода ПВС
- Медные многопроволочные токопроводящие жилы, относящиеся к 5 классу.
- Изоляция — оболочка из поливинилхлоридного пластиката. В цветовой гамме изоляции могут быть определенные отличия. Токопроводящие жилы обычно выполняются в желто-зеленой расцветке.
При скручивании не используются заполнители. Пятижильные провода скручиваются вокруг сердечника.
Область применения кабеля и провода ПВС
- Соединительный провод ПВС используется для подсоединения к сети различных электроприборов, электроинструмента, холодильников, стиральных машин, средств малой механизации для огородничества и прочих подобных приборов и машин. Также силовой кабель ПВС применяют для изготовления удлинительных шнуров.
Технические характеристики кабеля и провода ПВС
- Максимальная температура токопроводящей жилы при эксплуатации не должна превышать +70 °С.
- Строительная длина кабеля: не менее 50 м.
- Срок службы данного вида кабеля составляет 6 лет.
Цена, наличие
Внимание, уточняйте цену и наличие по телефонам филиала в Вашем регионе.
Москва
+7 (499) 350-84-01
Санкт-Петербург
+7 (812) 309-56-65
Екатеринбург
+ 7 (343) 384-55-83
Краснодар
+ 7 (861) 203-36-35
Нижний Новгород
+ 7 (831) 429-06-30
Телефоны в других регионах
Количество и сечение жил, | Заказать | Расчетная масса кабеля, | Расчетный наружный диаметр, мм |
ПВС 2х0,75 | Заказать | 57,8 | 6,4 |
ПВС 2х1 | Заказать | 65,8 | 6,7 |
ПВС 2х1,5 | Заказать | 89,8 | 7,7 |
ПВС 2х2,5 | Заказать | 136,3 | 9,4 |
ПВС 2х4 | Заказать | — | — |
ПВС 2х6 | Заказать | — | — |
ПВС 2х10 | Заказать | — | — |
ПВС 2х16 | Заказать | — | — |
ПВС 3х0,75 | Заказать | 67,8 | 6,8 |
ПВС 3х1 | Заказать | 78,3 | 7,1 |
ПВС 3х1,5 | Заказать | 111,5 | 8,4 |
ПВС 3х2,5 | Заказать | 169,1 | 10,2 |
ПВС 3х4 | Заказать | — | — |
ПВС 3х6 | Заказать | — | — |
ПВС 3х10 | Заказать | — | — |
ПВС 3х16 | Заказать | — | — |
ПВС 4х0,75 | Заказать | 76,6 | 7,4 |
ПВС 4х1 | Заказать | 98,3 | 7,9 |
ПВС 4х1,5 | Заказать | 139,5 | 9,4 |
ПВС 4х2,5 | Заказать | 205,6 | 11,1 |
ПВС 4х4 | Заказать | — | — |
ПВС 4х6 | Заказать | — | — |
ПВС 4х10 | Заказать | — | — |
ПВС 4х16 | Заказать | — | — |
ПВС 5х0,75 | Заказать | 102,9 | 8,3 |
ПВС 5х1 | Заказать | 119,8 | 8,7 |
ПВС 5х1,5 | Заказать | 175,0 | 10,5 |
ПВС 5х2,5 | Заказать | 257,7 | 12,4 |
ПВС 5х4 | Заказать | — | — |
ПВС 5х6 | Заказать | — | — |
ПВС 5х10 | Заказать | — | — |
ПВС 5х16 | Заказать | — | — |
Похожие товары
ПВС-У
ПВСнг-LS
Знакомство с различными типами кабелей с изоляцией из ПВХ
Изоляция из ПВХ является важным элементом электрических кабелей в большинстве случаев применения.
Тем не менее, изоляция из ПВХ доступна в широком ассортименте, и вы должны знать, что это дешевый продукт. Прочитайте этот пост в блоге, чтобы узнать о различных проводах из ПВХ , используемых в различных приложениях.
Содержание
- Что такое провода из ПВХ?
- Применение медной проволоки из ПВХ
- Станочная проволока (MTW) и TEW (термопластичная аппаратная проволока)
- Приложения:
- Материал проволоки применения (AWM)
- Применение:
- TW/THW WIR
- UL 1015 Соединительный провод:
- UL 1028 Соединительный провод
- UL 1061 Соединительный провод:
- UL 1283 Соединительный провод
- UL 1569 Соединительный провод
- Станочная проволока (MTW) и TEW (термопластичная аппаратная проволока)
Бесспорно, провода с покрытием из ПВХ — это провода из ПВХ, и их можно назвать виниловыми. ПВХ обеспечивает высокую устойчивость кабелей к кислотам, щелочам, солнечному свету, теплу, погодным условиям, маслам и истиранию.
Кроме того, ПВХ действует как водонепроницаемая оболочка для установок, требующих высокой степени защиты. Эти свойства делают ПВХ отличным наружным покрытием для проводов, в том числе подземных фидеров, уличного освещения, управления, проводов прямого захоронения и воздушных проводов.
Тем не менее, многие смеси ПВХ не имеют экстремально высоких и низких температур в одном и том же составе. Вместо этого они варьируются от -20°C до 60°C. Кроме того, различные разновидности ПВХ обладают другими электрическими свойствами и гибкостью.
Обозначение: Провода ПВХ
Применение медных проводов ПВХПВХ в меднопроволочной продукции можно найти в виде:
Станочная проволока (МТП) и ТЭП (термопластичная аппаратная проволока)
Важно отметить, что MTW и TEW представляют собой многопроволочные провода с мягкой отожженной медной жилой с изоляцией из ПВХ. TEW состоит из медной жилы (оголенной), тогда как в проводе MTW используется медная жила с лужением.
Тем не менее, TEW имеет маркировку TEW/MTW, поскольку она подходит для применения обоих проводов. Тем не менее, луженая медь не имеет снижения эффективности во влажной или высокотемпературной среде.
Прежде всего, , вы можете использовать провод MTW/TEW в качестве универсального соединительного провода для внутренней проводки приборов. Например, вы можете использовать их в холодильном оборудовании, оборудовании переменного тока, автоматических стиральных машинах, панелях управления и управляющей проводке станков. Вообще говоря, вы можете использовать их в сухих местах менее 90°C или во влажных помещениях.
Кроме того, класс CSA типа TEW позволяет использовать провод в сухих помещениях при температуре до 105°C, а во влажных помещениях или в местах, где провода контактируют с маслами и охлаждающими жидкостями, он имеет рейтинг 60°C.
Применение Материал провода (AWM) Провод AWM имеет медную жилу (отожженную) и поливинилхлоридную изоляцию.
Это одножильный или многожильный провод с номиналом 1000 В.
Важно , Вы можете использовать провод AWM в проводке станков, проводке цепей общего назначения и внутренней проводке приборов, таких как панели управления, оборудование для кондиционирования воздуха, проводка холодильного оборудования, проводка управления станков и автоматических стиральных машин. Кроме того, согласно рейтингам UL и CSA, вы можете использовать их только в сухих местах при температуре ниже 105°C.
Провод TW/THW:Помимо , провод TW или THW также доступен в виде одножильного или многожильного кабеля с отожженной медной жилой, имеющей поливинилхлорид в качестве изоляционного материала. TW или THW означает термопластичный, высокотермостойкий и водостойкий. Важно отметить, что рейтинг UL для этого провода составляет 600 вольт.
Области применения: Как правило, , вы можете использовать многожильный провод TW/THW в стандартных цепях проводки для внутренних электроустановок и электроустановок станков.
Типичные области применения включают проводку для холодильного оборудования, панелей управления, оборудования переменного тока, автоматических стиральных машин и управляющую проводку станков. Кроме того, вы можете использовать одножильные провода TW/THW для общих целей заземления, таких как кабельное телевидение, телефон и связь, освещение плавательных бассейнов, насосы и сигналы светофора.
Вы можете использовать эту трассирующую проволоку, особенно в промышленных, коммерческих и жилых помещениях, где она сухая и имеет температуру менее 90°C.
Надпись: изоляционные кабели
Стандартные UL-стили Провода из ПВХUnderwriters Laboratories (UL) — это сторонняя испытательная лаборатория, которая сертифицирует продукцию. Обычно лаборатория присваивает номер модели каждой утвержденной конструкции AWM. Он также определяет общее использование в соответствии с оценкой UL.
Вот некоторые из распространенных ПВХ-проводов лабораторного типа.
Номинальное напряжение: 300 В
Диапазон температур: гибкий монтаж от -5 ℃ до + 80 ℃; стационарная прокладка от -30 ℃ до + 80 ℃
Свойства: устойчивость к маслам, кислотам, растворителям, щелочам, самозатухающий и огнестойкий, влаго- и термостойкость
Структура кабеля: Многожильный проводник (медь), луженый в соответствии со стандартом UL. 785, раздел G, поливинилхлоридная изоляция в соответствии со стандартом UL. 1581 класс 43 Таб. 50,182
Применение: В частности, вы можете использовать его в качестве соединительного провода во внутренней проводке электронного и электрического оборудования, такого как двигатели, освещение и бытовая техника.
UL 1015 Соединительный провод:Номинальное напряжение: 600 В
Диапазон температур: гибкая установка от -5 ℃ до + 105 ℃; стационарная установка от -30 ℃ до + 105 ℃
Свойства: устойчивость к маслам, кислотам, растворителям, щелочи самозатухающие и огнестойкие, устойчивость к теплу и влаге
Структура кабеля: Многожильный проводник (медь), луженый или простой размер AWG, поливинилхлоридная изоляция в соответствии со стандартом UL 1581, класс 43 и CSA-C22.
2 № 210 UL VW-1 и CSA FT1
: Вы можете использовать его в качестве соединительного провода во внутренней проводке электрического и электронного оборудования, такого как двигатели, освещение и бытовая техника. Вы можете использовать его в качестве проволоки станка или с защитными трубками, когда это необходимо.
UL 1028 Соединительный проводНоминальное напряжение: 600 В
Диапазон температур: Менее 105 ℃
Свойства: Сопротивление против масла, кислоты, растворители, лиевые, самовысекающие и пламя
. Многожильный или одножильный медный проводник, луженый или неизолированный медный проводник 22-6 AWG, изоляция из поливинилхлорида в соответствии с UL 758, UL 1581, CSA 22.2
Применение: внутренняя проводка электронного и электрического оборудования, такого как двигатели, освещение и бытовая техника.
Кроме того, вы также можете использовать его в качестве проволоки для станков или с защитными трубками, когда это необходимо.
Номинальное напряжение: 300 В
Диапазон температур: Менее 80
Свойства: Сопротивление против масла, кислоты, растворители, Lyes, Self-Extuction и Self-выберите и распределительные иэкспрессии. огнестойкий
Структура кабеля: Многожильный медный проводник, луженый в соответствии со стандартом UL. 785 раздел G, изоляция из поливинилхлорида SR в соответствии с UL 758
Применение: Впервые , вы можете использовать его в качестве соединительного провода во внутренней проводке электронного и электрического оборудования, такого как двигатели, освещение и бытовая техника. Кроме того, вы можете использовать его с защитными трубками, когда это необходимо.
UL 1283 Провод для подключенияНоминальное напряжение: V
Диапазон температур: Менее 105
Свойства: Сопротивление против масла, кислоты, растворители, Lyes, SelfExtuction и повторение.
антипирен
Структура кабеля: Многожильный или одножильный медный проводник, оголенный или луженый медный проводник 8-2AWG
Изоляция жил из поливинилхлорида в соответствии с UL 758, UL 1581, CSA 22.2
Применение: Во-первых, можно использовать в качестве соединительного провода во внутренней проводке электронного и электрического оборудования, такого как двигатели, освещение и бытовая техника. Кроме того, вы можете использовать его в качестве проволоки станка или с защитными трубками, когда это необходимо.
UL 1569Соединительный проводНоминальное напряжение: 300 В
Температурный диапазон: от -5 ℃ до +105 ℃ для защиты от жары и влаги
Структура кабеля: Многожильный медный проводник, луженый в соответствии со стандартом UL. 785, поливинилхлоридная изоляция жил согласно стандарту UL. 1581 класс 43 Таб.
50.182
Применений: Во-первых, , вы можете использовать его в качестве соединительного провода во внутренней проводке электронного и электрического оборудования, такого как двигатели, освещение и бытовая техника. Кроме того, вы можете использовать его с защитными трубками, когда это необходимо.
Надпись: Одножильные провода
Вывод:Таким образом, вы должны выбрать правильный тип для своего применения. Всякий раз, когда , если вам нужна помощь в отношении проводов из ПВХ, наши технические специалисты могут вам помочь. Gloom занимается продажей высококачественных кабелей из ПВХ и других типов электрических кабелей и проводов в соответствии с вашими требованиями.
Производитель кабелей из ПВХ в Китае
ПВХ или поливинилхлорид — универсальный термопласт, используемый в тысячах изделий, включая кабели из ПВХ.
Он используется в производстве кабелей с 1950-х годов, когда он оказался не хуже резины, а в некоторых отношениях даже лучше.
Если вы оглянетесь вокруг, скорее всего, большая часть электрического оборудования и инфраструктуры использует кабели из ПВХ.
Кабели из ПВХ — очень общий термин для описания кабеля.
Однако понимание основных характеристик этого материала поможет вам подобрать кабель, соответствующий вашим конкретным потребностям.
Это означает, что вы должны учитывать его механическую прочность, производительность и удобство использования, которые сильно различаются в зависимости от того, как он сделан.
Что такое кабель из ПВХ?
Кабель из ПВХ — это любой кабель, который имеет изоляцию или оболочку из ПВХ (поливинилхлорида) или и то, и другое.
ПВХ представляет собой термопластичный полимер, который можно легко модифицировать для получения различных свойств для различных областей применения.
ПВХ также может иметь различные характеристики для кабелей, подходящих для различных применений.
Обычно модифицируется пластификаторами, смазками и стабилизаторами.
Таким образом, не все кабели из ПВХ одинаковы.
Кабели из термопластика также подлежат вторичной переработке.
Кабели из ПВХ подходят как для стационарной, так и для гибкой прокладки.
У них разные жилы и даже может быть разная изоляция.
Однако по существу существует два типа изоляции: ПВХ и сшитый полиэтилен.
Вот краткий список кабелей с ПВХ-кабелем:
- Двухжильные и заземляющие кабели для электропроводки
- Кабели Twinflex для аккумуляторов
- Промышленные силовые кабели YJV и YJV22
- H05VV-F и H03VV-F для электропитания в бытовой технике
- H05V2V2-F для питания ручных приборов и инструментов
- H03VVh3-F для электропроводки в общественных местах
- H07VVH6-F Кабели плоские для лифтов и фестонных систем
- Кабели арктического класса для минусовых температур
- Морской распределительный щит CBVR и лодочные провода
Каковы характеристики кабеля из ПВХ?
ПВХ — это материал, отвечающий многим физическим требованиям, требованиям к характеристикам и безопасности кабелей, например перечисленным выше.
Эти характеристики могут незначительно отличаться в зависимости от типа ПВХ в изоляции или оболочке кабеля.
Как правило, ПВХ обладает следующими основными характеристиками:
Широкий диапазон рабочих температур
ПВХ, как термопласт, имеет широкий диапазон рабочих температур.
Как правило, ПВХ может легко работать в диапазоне от -40 ℃ до 110 ℃.
Вообще говоря, чем выше качество, тем шире диапазон рабочих температур.
Одна только эта характеристика делает его жизнеспособным вариантом для различных типов использования по всему миру, независимо от температуры.
Огнестойкий
ПВХ по своей природе является огнестойким материалом, что означает, что он является средством подавления горения.
Предотвращает распространение огня, но не полностью противостоит огню.
Он самозатухающий, но если огонь продолжится, он также продолжит гореть.
Другими словами, он может и не ухудшит ситуацию сам по себе, но и не застрахован от огня полностью.
Таким образом, вы не найдете этот материал в огнестойких или высокотемпературных кабелях.
С низким дымовыделением
Это еще одно преимущество безопасности, применимое в случае пожара.
Это малодымные кабели, поэтому при пожаре эти кабели не будут увеличивать дым.
Тем не менее, ПВХ-кабели не содержат галогенов, поэтому они могут выделять вредные газы.
Это также ограничивает их применение областями/отраслями, где безгалогенные кабели являются необходимостью.
Стойкость к истиранию
ПВХ в качестве внешней оболочки обеспечивает достаточную стойкость к истиранию.
Устойчив к износу от трения.
Это свойство более актуально для кабелей с ПВХ оболочкой, поэтому обязательно, чтобы оболочка была изготовлена из высококачественного ПВХ и проверена на стойкость к истиранию.
Водонепроницаемость
Кабели из ПВХ также в некоторой степени водонепроницаемы.
Как правило, водостойкая оболочка из ПВХ имеет для этого добавки.
Таким образом, эта конкретная характеристика зависит от типа кабеля и качества компонентов.
Тем не менее, кабели с явной водостойкостью идеально соответствуют стандартам водостойких кабелей.
Химическая стойкость
Наружная оболочка из ПВХ также может работать с маслами, кислотами и щелочами, опять же в зависимости от содержащихся в ней добавок.
Не так устойчив к химикатам, особенно к маслам, как PUR (полиуретан).
Как правило, они хорошо противостоят кислотам и щелочам, что делает их пригодными для использования в пищевой и химической промышленности.
Не лучший выбор для отраслей или областей применения, где существует опасность взаимодействия с маслом.
Причина этого в том, что масло может реагировать с пластификаторами в ПВХ, что приводит к жесткости оболочки.
Стойкость к ультрафиолетовому излучению
Некоторые кабели из ПВХ также устойчивы к ультрафиолетовому излучению.
Эти кабели предназначены для использования вне помещений, но не обязательно для захоронения.
Важно отметить, что этот ПВХ отличается от того, который используется в изоляции и оболочке для внутренних кабелей.
Эти кабели можно оставлять под прямыми солнечными лучами (например, наружное освещение и электроприборы).
Подземные кабели также технически устойчивы к ультрафиолетовому излучению, но имеют другую внутреннюю конструкцию.
Это совершенно другая категория кабелей, но в них также используется ПВХ.
Гибкость
ПВХ обычно является гибким благодаря добавкам, придающим ему пластичность.
Эти кабели можно использовать в гибких установках.
Радиус изгиба зависит от конкретного типа кабеля, так как гибкость также зависит от изоляции, а у некоторых ПВХ-кабелей это просто оболочка из ПВХ.
Термореактивный ПВХ
ПВХ в изоляции может быть термореактивным, если он сшит специальными электронными лучами.
Эти кабели являются кабелями специального назначения, обычно для автомобильного применения.
Также такая изоляция из ПВХ намного дороже.
В результате термореактивный ПВХ имеет еще более высокий температурный диапазон и прочность.
Для чего предназначены кабели из ПВХ?
Кабели из ПВХ используются в самых разных целях, в основном для низковольтных сетей, в жилых или коммерческих помещениях.
Вот почему кабели из ПВХ являются одними из самых распространенных видов кабелей.
Кабели различаются по конструкции в зависимости от применения.
Те, которые предназначены для промышленного и коммерческого использования, более прочны и рассчитаны на высокое напряжение.
С другой стороны, те, что предназначены для жилых помещений, могут не иметь брони или даже изоляции высокой плотности.
Их применение можно разделить примерно на две категории:
Бытовые
Кабели из ПВХ можно встретить по всему дому в:
- Источники питания
- Общая проводка
- Генераторы
- Портативные устройства
- Уборочное оборудование
9 Инструменты для дома
9 Освещение9 и оргтехникаКоммерческий и промышленный
В промышленных условиях кабели из ПВХ используются в основном в машинах для производства.
Они также используются в оборудовании, которое вы найдете на фабриках и сборочных линиях.
Вот несколько примеров:
- Сборочная линия
- Станки
- Конвейерные системы
- Фестонные системы
- Системы связи
- Блок питания0
- 10 ТрансформаторыЭлектротехника
- Упаковочные заводы
- Текстильное оборудование
- Пресса
- Медицинское оборудование
- Строительные машины
- Стальная производство
- Фульные и наполнительные машины для пищевых продуктов
- Automotive Production/Cars
- Woodshop Tools
- CNC MACHINES MACHINES MACHINES MACHINES CNC MAHINES CNC MAHINES CNC MAHINES CNC MAHINES CNC.
- Обработка данных
Каковы преимущества кабеля из ПВХ?
ПВХ обладает не только преимуществами, связанными с характеристиками, но и экономическими преимуществами.
Кабели из ПВХ обладают следующими преимуществами:
Экономичность
Использование ПВХ для изоляции и оболочки кабелей экономически выгодно.
ПВХ – недорогой и доступный материал.
Таким образом, снижается стоимость кабелей.
Этот материал соответствует необходимым требованиям для кабелей общего назначения, а также некоторых кабелей специального назначения, без завышения цены.
Разнообразие
К настоящему времени вы знаете, что ПВХ-кабели имеют множество применений.
В основном это связано с тем, что с ПВХ можно легко манипулировать пластификаторами и другими добавками, чтобы получить именно тот тип кабельного материала, который вам нужен.
Различные свойства ПВХ обеспечивают большое разнообразие без больших затрат.
От электроприборов в вашем доме до машин, которые их производят, ПВХ-кабели повсюду.
Они имеют различные номинальные напряжения, диапазоны температур, уровни огнестойкости, водостойкости и химической стойкости.
Они также имеют разную структуру и проводники.
Долговечность
Кабели из ПВХ также известны своей долговечностью.
Это зависит от типа кабеля и качества самого ПВХ.
Однако, вообще говоря, эти кабели могут легко прослужить десятилетия.
Фактически, их долговечность является одной из причин, почему эти кабели дешевы.
Их не нужно менять так часто.
Перерабатываемый
ПВХ — это перерабатываемый пластик, что также делает эти кабели экологически безопасными.
Во многих странах использование таких кабелей рекомендуется для обеспечения использования материалов, пригодных для повторного использования.
Изоляция и оболочка из ПВХ могут быть переработаны для производства кабелей или любых других изделий из ПВХ, которые мы используем каждый день.
В Европе даже есть организация PVC4Cables, которая помогает продвигать переработку кабелей из ПВХ.
Загрязнение от электроники и машин постепенно становится большой проблемой.
Хотя это не является движущей силой большей части загрязнения, оно вызывает серьезное загрязнение воздуха токсичными газами, особенно в развивающихся странах.
Безопасность
Кабели из ПВХ также обладают достаточными характеристиками безопасности, главным образом огнестойкостью.
Они являются самозатухающими, поэтому, если огонь не поддерживается источником, эти кабели погаснут и не распространятся дальше.
Точно так же эти кабели не вызывают пожар.
Помимо пожаробезопасности, ПВХ-кабели достаточно прочны, чтобы обеспечить другие функции безопасности.
Они могут выдерживать удары и механические нагрузки до некоторой степени, чтобы обеспечить целостность цепи в инструментах и оборудовании, в которых они используются.
Каковы стандарты кабелей из ПВХ?
Кабели из поливинилхлорида производятся в основном на основе международных и региональных стандартов.
Например, кабели для бытовых электроприборов H05VV-F и H03VV-F представляют собой кабели, соответствующие европейским стандартам.
Их стандартные номера стали их именами в отрасли.
Точно так же вы найдете общие стандарты, которые определяют свойства изоляции и материалов оболочки, области применения этих кабелей.
Это помогает клиентам оставить все догадки и получить именно то, что им нужно.
Стандарты кабелей, используемые в вашей стране, могут отличаться.
Однако на международном уровне существует несколько органов по стандартизации, которые устанавливают стандарты для кабелей:
- Международная электротехническая комиссия (МЭК)
- Британский институт стандартов (BS)
- Европейские стандарты (EN)
- DKE – VDE (Германия)
В Европе вы также должны обращать внимание на сертификацию CE.
Единый региональный рынок ЕС требует обязательной маркировки CE на электротехнических изделиях, чтобы гарантировать соответствие производителя, поставщика и дистрибьютора стандартам охраны труда и техники безопасности.
Вот некоторые из общих стандартов IEC и других организаций, которые применяются к кабелям из ПВХ:
- IEC 60502-1: бронированные кабели с изоляцией из ПВХ для низковольтного электроснабжения
- IEC 60189-3: Низкочастотные кабели с изоляцией и оболочкой из ПВХ
- IEC 60227-3: Кабели без оболочки с ПВХ изоляцией для стационарной проводки (450/750 В)
- BS 4553-1: Однофазные кабели с ПВХ изоляцией кабели (600/1000 В)
- BS 4808-1, 4808-2, 4808-3, 4808-4, 4808-5: изоляция и оболочка из ПВХ телекоммуникационные кабели
- BS 7655-4.
