Как правильно паять. Оборудование и инструменты. Советы по пайке

Как правильно паять — метод образования неразъемного соединения путем внедрения в зону контакта припоя в расплавленном виде, называется пайкой. При этом температура плавления припоя должна быть меньше, чем у соединяемых деталей. Чтобы научиться правильно паять, необходимо кроме теории, осваивать эту технологию практически.

Паяльники

Электрические паяльники выпускают на напряжение до 220 вольт. На слабый паяльник сложно изготовить нагревательный элемент высокого напряжения, потому что потребуется множество тонкого проводника. Это приведет к увеличению размеров паяльника, и нарушит электробезопасность.

Мощность паяльника выбирается с учетом размеров деталей. Чем крупнее соединяемые детали, тем мощнее должен быть паяльник.

Необходимую температуру сердечника паяльника можно поддерживать как автоматически, так и вручную. Для таких целей используют регуляторы на основе тиристоров.

Для повышения срока работы паяльника, кончик жала отковывают. Тогда медь приобретает свойства, при которых меньше подвергается растворению в припое. Жало затачивают напильником для придания специальной формы: на срез, либо угловую форму. Конец жала в виде ножа делают для выпаивания сразу нескольких контактов деталей.

Инструменты

Рабочее место необходимо оснастить инструментом, перед тем как правильно паять детали.

Подставка

Разогретый паяльник обычно располагают на подставке, которая служит для места расположения флюса, а также рабочей площадкой для пайки. К подставке прикрепляют зажим с куском поролона, чтобы очищать жало паяльника.

Штатив

Он состоит из зажимов, передвигающихся по высоте и по углу, а также держатель паяльника и канифоль.

Подручные инструменты

Они необходимы для поддержки деталей, зачистки поверхности, придания определенной формы проводу. Такими инструментами обычно являются пассатижи, пинцеты, круглогубцы, кусачки, нож и т. д.

Советы по пайке

• Применение материалов. Одним из материалов для пайки используют олово. Однако его температура плавления не превышает 230 градусов. При монтаже радиодеталей, которые имеют маленький размер, происходит их выход из строя от перегрева. Припой, состоящий из олова и свинца, плавится при температуре 180 градусов, а также дешевле. Качество соединения не уступает пайке оловом. В основном чистое олово применяют редко. При монтаже радиодеталей используют припой ПОС-61. Число является процентом содержания олова. Чтобы убрать следы окислов в месте пайки, используют флюсы. В жестяных работах для таких целей применяют кислоты. Но они не годятся для электрических соединений. Здесь нужны флюсы, нейтральные к контактам. Разберемся, как правильно паять с применением канифоли для предохранения от окисления.

Флюс на основе канифоли пассивен. Он создает защиту жидкого припоя во время пайки от воздуха, не давая образоваться окислам. Однако он не удаляет их с поверхности. Удобно паять припоем в виде трубки, внутри которой находится канифоль. В местах с трудной доступностью применяется раствор канифоли на спирте.

• Сердечник (жало) паяльника в обязательном порядке зачищается и покрывается припоем, во избежание образования налета оксида, который мешает в работе.
• Поверхности пайки должны быть зачищены и залужены для качественного соединения при пайке.
• Места спайки сначала прогревают паяльником, затем соединяют и пропаивают.

Как правильно паять паяльником

• Поверхности пайки зачищают шлифшкуркой, обезжиривают бензином, либо ацетоном.
• Жало паяльника чистится напильником, шлифшкуркой и другим инструментом для удаления окислов и нагара.

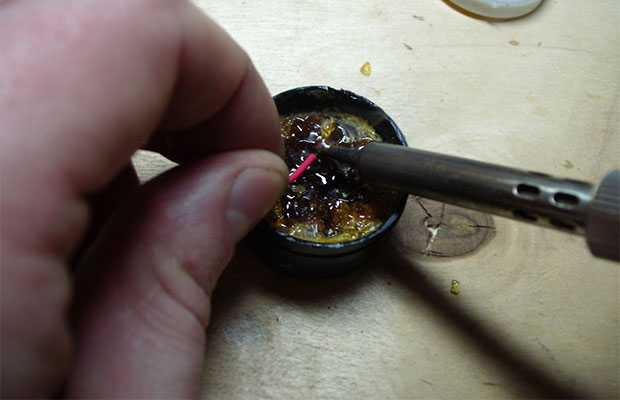

• Паяльник прогревают, окунают в канифоль, лудят. Чтобы правильно залудить жало, берут деревянный брусок и растирают припой на жале. Поверхность рабочей зоны должна стать серебристой.
• Разогрев припоя. Частица размером с каплю припоя наносится паяльником на соединяемые поверхности и выравнивается. При необходимости количество припоя добавляется для полного охватывания места соединения. Касание сердечника с проводом предполагается максимальным. Канифоль должна присутствовать на припое, во избежание образования окислов. Пайку рекомендуется производить за один прием, так как за несколько раз касания припой окисляется из-за испарения канифоли. Во время остывания припоя детали нельзя двигать, так как образуются трещины, которые снижают прочность и качество соединения.
• Оставшаяся канифоль удаляется спиртом и кистью.

Пайка проводников

Теперь разберемся, как правильно паять провода. Концы провода для соединения зачищают от изоляции, и прогревают. Размер сердечника нужно подбирать по размеру деталей. Если слишком большой сердечник, то при пайке перегреются находящиеся рядом детали. Если он слишком мал, то пайка будет некачественной.

Изоляцию провода лучше снимать ножом, либо кусачками. Если провода многожильные, то жилы скручивают, затем лудят. Для этого зачищенный конец провода окунается в емкость с канифолью, капля припоя наносится на медные жилы и проводится несколько раз. При этом провод проворачивают для покрытия припоем со всех сторон.

Провода скручивают для получения общей оси. Один проводник скручивается вдоль другого. На соединяемое место наносят канифоль, далее припой. Соединение прогревают 3 секунды.

При нехватке припоя нужно его добавить. Иногда непонятно, почему мощный паяльник не прогревает контакт, и как паять. Тепло поступает снизу-вверх. Скрутку нужно греть снизу. Когда прогрев достаточный, то припой равномерно растекается, а когда тепла мало, то получается рыхлый припой.

После пайки на контакт помещают термоусадку для создания изоляции. Нагреть термоусадку можно зажигалкой.

Медный и алюминиевый провод нельзя скручивать между собой. Для их соединения применяют промежуточную конструкцию в виде клеммного зажима, болтового соединения, либо прослойкой из другого металла. Существует припой для алюминия, который сочетается с медным проводом, и используется для их пайки.

Как правильно паять радиодетали

Спайку радиодеталей осуществляют путем предварительной скрутки, либо внахлест, с использованием теплоотвода. Многие детали радиоэлементов боятся сильного нагрева выше 70 градусов.

На монтажной плате отверстие для крепления детали покрывается припоем. Далее покрытый канифолью и луженый конец детали вставляется в это отверстие, прогревается и смачивается припоем. При этом жало должно прикасаться одновременно к плате и к детали. Лишний припой убирают оплеткой из меди. Если все точки пайки выглядят одинаково, значит, пайка сделана качественно.

Паяльник без припоя нельзя долго выдерживать нагретым и перегревать. Образуются окислы, и опять необходимо будет производить зачистку и лужение жала. На нагретом сердечнике паяльника всегда должна быть канифоль. А если перерывы между пайками достаточно большие, то паяльник рекомендуется выключить. Окислившийся ненужный припой убирают с сердечника губкой.

Некоторые элементы и детали схем выходят из строя под воздействием статического электричества. Чтобы этого не произошло, корпус паяльника необходимо подключить к заземлению.

Похожие темы:

• Опрессовка проводов. Инструмент и виды гильз. Обжатие
• Соединения проводов. Методы соединений и особенности
• Токопроводящий клей (Часть 1). Виды марок и требования. Особенности
• Токопроводящий клей (Часть 2). Рецепты приготовления клея. Применение
• Электроды для сварки. Виды и устройство. Применение и работа

Как правильно паять: полезные советы и рекомендации

Иногда некоторые вещи дешевле и проще отремонтировать самостоятельно, особенно это касается электроники. Если научиться правильно паять, то не составит труда соединить разорванные провода в плеере, например, или даже заменить микросхему в телевизоре. Научиться паять довольно легко: просто надо следовать советам специалистов, описанным в данной статье, которая подробно расскажет, как правильно паять радиодетали и другие контакты.

Что можно припаять?

К металлам, что поддаются пайке, относят следующие:

• золото;

• серебро;

• латунь;

• медь;

• свинец;

• олово.

Именно поэтому греющий аппарат можно использовать для соединения самых различных кабелей, для пайки плат и радиодеталей.

Что может понадобиться для пайки?

Перед тем как правильно паять паяльником, необходимо приобрести основной инструмент – паяльник. Без него не обойтись.Ещё лучше будет приобрести паяльную станцию: она немного дороже, но работать с ней проще и удобнее.

Помимо этого, понадобится следующее:

1. Канифоль.

2. Припой.

3. Плоскогубцы.

4. Напильник.

Рекомендуется использовать проволочный припой и канифоль, что находится в его полости. Это облегчит весь процесс. Весь перечисленный комплект можно приобрести в любом магазине радиотоваров. После приобретения аппарата, требуется его зачистить и залудить, и желательно это делать регулярно. Для этого жало счищается напильником, нагревается и поочередно обрабатывается: сначала канифолью, затем — припоем. Паяльных станций это не касается — они могут работать сразу после подключения к сети.

Для пайки контактов потребуется аппарат мощностью до 100 Вт. Если планируется работать с маленькими деталями, то такой мощности не надо — хватит 15-30 Вт. Если использовать более мощный прибор на мелких деталях, от перегрева они могут испортиться.

Самый простой способ – приобрести прибор с разными насадками и регулятором мощности. Такой универсальный аппарат можно будет использовать для самых разнообразных нужд.

Как паять правильно?

Если вы не знаете, как правильно паять провода, то сначала стоит потренироваться. Только после практических занятий можно научиться соединять не только провода, но и микросхемы. Концы двух проводов вначале надо залудить, а для этого с них необходимо снять изоляцию примерно на полсантиметра, освободив место для соединения. Конец, с которым необходимо работать, опускается в канифоль, после чего на него ложится раскалённое жало и медленно вытягивается провод. Таким образом канифолью покрывается вся поверхность оголённого контакта. Берется капля припоя концом жала и переносится на залуженный конец.

Затем жало аппарата опускается в канифоль и припой, чтобы сразу же соединить 2 провода между собой. Всё надо делать быстро, чтобы канифоль не успела испариться. Провода не стоит держать руками: они во время пайки сильно нагреваются, лучше придерживать их плоскогубцами. Микросхемы паяются почти по такому же принципу, но более подробно этот процесс будет описан ниже.

Не стоит во время пайки сильно давить на соединяемые элементы жалом, достаточно просто их задеть, чтобы припой перешёл на них. Надо подождать, пока он остынет и закрепит провода. После таких тренировок можно приступать к пайке.

Как паять микросхему?

Первое, что нужно сделать, – разогреть паяльник и смазать его жало припоем. После этого подготавливается рабочая зона, плата и микродеталь, которую надо припаять. Плата должна быть обезжирена, для этого её можно просто протереть салфеткой с мыльным раствором либо воспользоваться специальными составами, предназначенными для этого. Все места под контакты микросхем надо очистить, например, ацетоном до появления блеска.

Следующий шаг – правильное размещение микросхемы на плате: все её концы аккуратно помещаются в специальные отверстия.

Почти все мелкие детали боятся статического электричества, поэтому лучше не задевать контакты руками или работать в резиновых перчатках.

На жало паяльника наносится припой, и им задевается каждый контакт для микросхемы на плате, чтобы соединить их. После того как припой остынет, можно проверять работоспособность ремонтируемого прибора.

Не надо использовать много припоя, достаточно нанести его на самый кончик паяльника. И под конец необходимо очистить место запайки от остатков припоя. Нежелательно жалом задевать саму деталь, иначе она будет сразу испорчена. Работать надо максимально аккуратно и осторожно.

Несколько советов

Перед началом пайки любой микросхемы все её концы надо смазать флюсом. Рекомендуется разогреть микросхему, что можно сделать при помощи обычного фена. Все отверстия на плате надо предварительно залудить. По окончанию всех работ обязательно проводится проверка. Если желаемый результат не был достигнут, то можно повторить всю процедуру заново.

Необходимо следить, чтобы жало паяльника всегда было чистым, а если на нем есть остатки припоя, то перед началом работы их надо очистить при помощи напильника. Если планируется использование именно паяльника, а не станции, то обязательно необходимо приобрести подставку к нему. Во время работы он нагревается до высоких температур и запросто может прожечь стол.

Похожие статьи

• Учимся паять самостоятельно
• Как сделать пайку проводков наушника?
• Что нужно знать о соединении проводов?
• Пайка светодиодных лент

5 простых шагов по пайке медной трубы (наконечники для повторной пайки)

от Pip’s Island Home

Медь

обычно используется для водопроводных труб на кухнях и в ванных комнатах, потому что свойства металла делают его отличным носителем воды.

Он очень устойчив к коррозии и невероятно прочен. Однако это не означает, что утечки невозможны.

Если у вас возникли течи в ваших медных трубах, вам нужно знать, как их восстановить. Точно так же, если вы устанавливаете новую систему медных труб, вам также необходимо знать, как их соединить. Это можно сделать с помощью процесса, известного как пайка.

Пайка, иногда известная как пайка, представляет собой процесс, при котором два или более металлов соединяются вместе путем расплавления припоя в месте соединения. Припой для медных труб производится из олова и других невредных металлов. Этот припой обычно нагревают примерно до 600 градусов по Фаренгейту, чтобы создать надежное соединение.

В то время как многие люди просто вызовут сантехника для выполнения этой работы, процесс пайки медных труб не так уж сложен для новичка. Сегодня мы приведем пошаговую инструкцию, как паять медные трубы.

Инструменты и материалы, которые вам понадобятся

Хотя сам процесс не слишком сложен, есть некоторые специальные материалы, которые вам понадобятся, если вы хотите выполнить работу эффективно. Это может быть связано с небольшими затратами, но это будет ничто по сравнению со стоимостью найма сантехника. Вот список всего, что вам понадобится:

• Медные трубы
• Труборез
• Очиститель проволоки
• Наждачная шкурка
• Бессвинцовый флюс
• Пропановая горелка
• Паяльник

Как паять медные трубы – пошаговые инструкции

Шаг 1 – Отрежьте ваши трубы

Первое, что вам нужно сделать, это отрезать ваши медные трубы. Независимо от того, устраняете ли вы утечку или настраиваете новую систему, вам нужно будет купить новый комплект. Лучший способ разрезать трубы — использовать труборез.

Труборезы обычно поставляются с отрезным и направляющим роликами, а также отрезным роликом. Зажмите медь между этими двумя колесами и вращайте медную трубу, как если бы вы использовали консервную банку с бобами и консервный нож. Продолжайте вращать и скручивать трубу вокруг резака, пока труба не отломится. Убедитесь, что вы не зажимаете трубу слишком сильно, иначе это может привести к вмятине на трубе.

В то время как для медных труб в ванной/кухне отлично подойдет труборез, вместо него можно использовать ножовку, если труба особенно толстая.

Шаг 2. Очистите место разреза

Хотя может показаться, что вы сделали максимально чистый разрез, вам все равно нужно очистить трубу вокруг места разреза. Во-первых, когда вы делаете разрез труборезом, внутрь трубы вдавливается медный выступ. Если вы не очистите и не удалите этот выступ, вода не будет течь по трубе так гладко, как должна.

В дополнение к этому используйте ершик для проволоки с маленькими щетинками для очистки внутренней и внешней поверхности трубы. Это поможет удалить оксидный слой с поверхности трубы, чтобы она выглядела блестящей и гладкой.

Метод очистки проволоки обеспечивает более тщательную очистку, но если вам нужна скорость, используйте наждачную шкурку. Сверните его в форму трубы и засуньте внутрь, прежде чем вращать внутри. Это обеспечит вам хорошую и быструю чистку салона. Вы также можете очистить внешнюю поверхность наждачной бумагой, если хотите.

Шаг 3. Профлюсуйте стык

Теперь пришло время нанести бессвинцовый флюс на стык трубы. Припой нельзя наносить непосредственно на соединение, поэтому вам нужен флюс, который по существу будет служить для него направляющей. Флюс втягивает припой в соединение, обеспечивая надежное и эффективное соединение.

Используйте кисточку, чтобы нанести этот флюс на соединение трубы и внутреннюю часть фитинга, к которому вы подсоединяете трубу. Соедините две части так, чтобы они хорошо соединились, а затем сотрите лишний флюс, выдавивший концы.

Шаг 4. Нагрейте соединение

Используйте пропановую горелку, чтобы нагреть соединение трубы перед пайкой. Без высокой температуры процесс пайки не будет работать. Убедитесь, что пропановая горелка постоянно вращается вокруг медной трубы, чтобы все участки были покрыты. Последнее, что вам нужно, это чтобы одна половина сустава была очень горячей, а другая половина была теплой. Время от времени постукивайте паяльником по стыку, чтобы убедиться, что он достаточно горячий, чтобы расплавиться. Как только это произойдет, перейдите к следующему шагу.

Шаг 5. Припаяйте стык

Расплавьте припой на стыке и затем снова нагрейте участок. Это гарантирует, что соединение будет покрыто припоем. Продолжайте делать это до тех пор, пока не начнете видеть серебряное кольцо вокруг всего соединения — это признак того, что припой успешно нанесен на соединение.

В процессе пайки нельзя переусердствовать, так как может возникнуть точка, в которой будет нанесено слишком много материала, и на стыке начнут образовываться пузыри. Хотя на самом деле это не повлияет на прочность медной трубы, она выглядит грязной и заставит вас начать все сначала, если вы любите, чтобы все выглядело гладко.

После того, как вы закончите процесс пайки, соединение должно быть достаточно прочным, чтобы соединить два фитинга вместе и предотвратить дальнейшие утечки.

Как перепаять соединение

В начале этой статьи мы обсудили возможность того, что ваши существующие трубы протекают. Когда это произойдет, вы можете либо следовать инструкциям, которые мы изложили выше, чтобы построить новый набор соединений медных труб, либо попытаться перепродать свои оригинальные трубы (если утечка происходит из соединений).

Также может случиться так, что вы следуете нашим инструкциям выше, а затем через несколько месяцев понимаете, что не справились с работой так хорошо, как могли бы. Если это так, то повторная пайка является вариантом.

Для этого разберите существующий шарнир, нагрев его, а затем раздвинув плоскогубцами. Не пытайтесь разобрать их руками после того, как вы снова нагрели их по понятным причинам!

После того, как соединительная труба будет отделена от того, к чему она была прикреплена, снова нагрейте соединение, пока существующий припой не начнет размягчаться, а затем повторите процесс пайки, описанный ранее.

Если вы хотите быть более тщательным, отшлифуйте наружную и внутреннюю часть фитинга наждачной бумагой, чтобы удалить как можно больше припоя. Как только ваша трубка будет выглядеть настолько свежей, насколько это возможно, можно вернуться к шагу 3 нашего пошагового процесса и на этот раз выполнить работу лучше.

На что следует обратить внимание перед началом этого процесса

Прежде чем начать весь этот процесс, необходимо учесть несколько моментов. Прежде всего, это вопросы безопасности при пайке медных труб. Вы будете иметь дело с оборудованием, которое может причинить вам серьезный вред, если вы что-то испортите. Во-первых, труборез может легко прорезать вашу кожу, и это меньше всего вас беспокоит.

Если ваша кожа подвергнется воздействию пропановой горелки или, что еще хуже, паяльника, вы получите серьезные ожоги. Кроме того, при завершении процесса убедитесь, что поблизости нет легковоспламеняющихся материалов, потому что пропановая горелка может легко их зажечь.

Еще кое-что, что вы должны принять во внимание, это то, сэкономит ли вам время и деньги вызов сантехника. Конечно, если вы будете следовать нашим инструкциям в точности и сделаете все идеально, то сделать это самостоятельно — правильный вариант. Однако, если вы выполняете половину работы и начинаете часто сталкиваться с протечками на кухне и в ванной, то затраты на вызов сантехника для продолжения ремонта будут означать, что вы проиграли в долгосрочной перспективе.

Заключение

В заключение отметим, что процесс пайки медных труб вполне можно выполнить самостоятельно, если соблюдать осторожность и следовать инструкциям. Мы надеемся, что наше пошаговое руководство предоставило вам все необходимое для безопасного и эффективного выполнения работы. Оставьте комментарий ниже, чтобы сообщить нам, как у вас дела.
