Как преобразовать напряжение сети 220В в 12В постоянного тока. Какие схемы и компоненты используются для создания понижающего преобразователя. Каковы основные этапы сборки преобразователя 220В в 12В своими руками. Какие меры безопасности необходимо соблюдать при работе с сетевым напряжением.
Принцип работы преобразователя 220В в 12В
Преобразование напряжения сети 220В переменного тока в низковольтное напряжение 12В постоянного тока осуществляется в несколько этапов:
- Понижение напряжения с помощью трансформатора
- Выпрямление переменного тока в пульсирующий постоянный
- Сглаживание пульсаций с помощью конденсаторов
- Стабилизация напряжения на уровне 12В
Ключевым элементом схемы является понижающий трансформатор. Он преобразует высокое сетевое напряжение в низкое, которое затем выпрямляется диодным мостом и фильтруется конденсаторами.
Основные компоненты для сборки преобразователя
Для создания простого преобразователя 220В в 12В понадобятся следующие компоненты:
- Понижающий трансформатор 220В/12-15В
- Диодный мост или 4 отдельных диода
- Электролитические конденсаторы большой емкости
- Стабилизатор напряжения на 12В
- Предохранитель
- Выключатель
Мощность трансформатора и номиналы компонентов подбираются исходя из требуемого выходного тока. Для большинства бытовых применений достаточно преобразователя на 1-2А.
Пошаговая инструкция по сборке преобразователя
Создание преобразователя 220В в 12В своими руками включает следующие этапы:
- Подготовка монтажной платы или корпуса

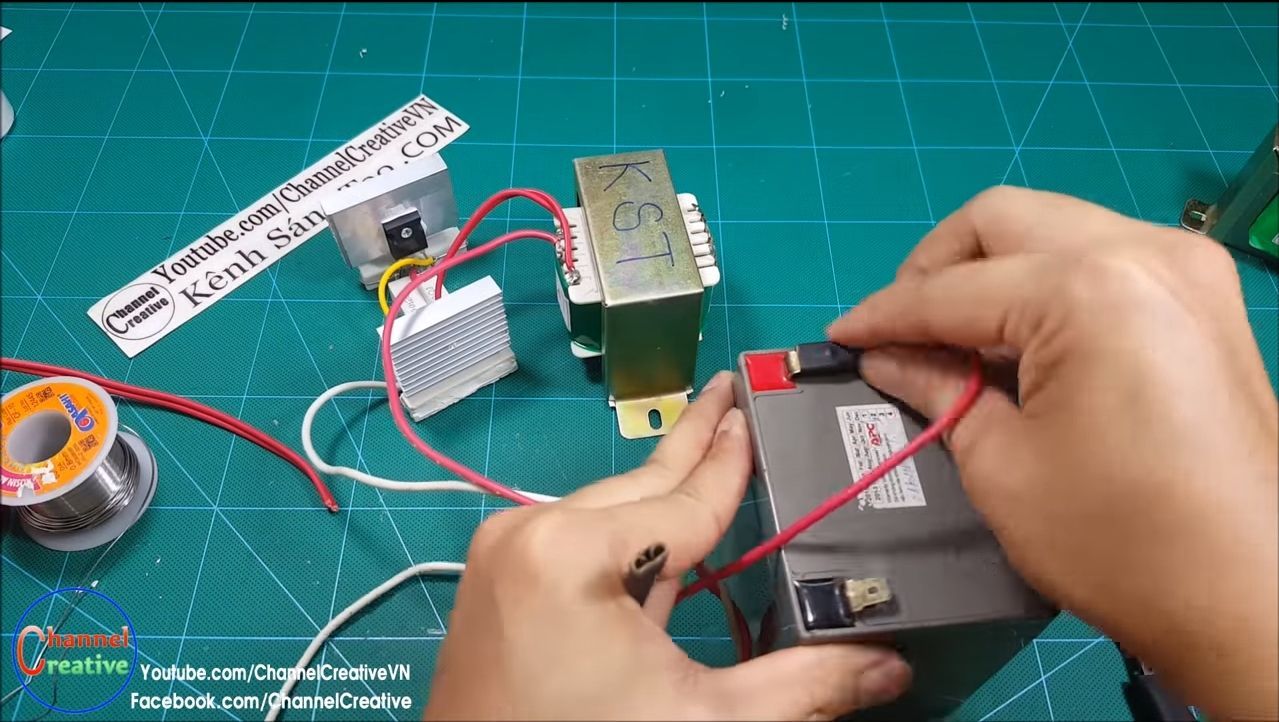

- Установка и подключение трансформатора
- Монтаж диодного моста
- Подключение фильтрующих конденсаторов
- Установка стабилизатора напряжения
- Подключение предохранителя и выключателя
- Проверка и настройка выходного напряжения
Важно соблюдать полярность при подключении диодов и конденсаторов. Все соединения должны быть надежными и изолированными.
Меры безопасности при работе с сетевым напряжением
При сборке преобразователя необходимо соблюдать следующие меры предосторожности:
- Использовать инструменты с изолированными ручками
- Работать только при отключенном питании
- Не касаться оголенных проводов и контактов
- Обеспечить надежную изоляцию всех соединений
- Использовать предохранитель для защиты от коротких замыканий
- Не превышать допустимую мощность нагрузки
Неправильное обращение с сетевым напряжением может быть смертельно опасно. При отсутствии опыта лучше обратиться к специалисту.
Выбор оптимальной схемы преобразователя
Существует несколько вариантов схем для преобразования 220В в 12В:
- Простая трансформаторная схема с выпрямителем
- Схема с импульсным преобразователем
- Схема с использованием готового AC/DC модуля
Выбор зависит от требуемой мощности, КПД, габаритов и стоимости. Для небольших токов оптимальна классическая трансформаторная схема. Для больших мощностей эффективнее импульсные преобразователи.
Расчет и подбор компонентов преобразователя
При создании преобразователя важно правильно рассчитать параметры основных компонентов:
- Мощность трансформатора выбирается с запасом 20-30% от требуемой
- Ток диодов моста должен быть в 2-3 раза больше выходного тока
- Емкость фильтрующих конденсаторов: 2000-3000 мкФ на 1А тока
- Мощность стабилизатора должна соответствовать выходному току
Правильный расчет обеспечит надежную работу преобразователя и позволит избежать перегрева компонентов.
Особенности применения преобразователя 220В в 12В
Преобразователи 220В в 12В находят широкое применение в различных областях:
- Питание маломощной бытовой техники
- Зарядка аккумуляторов и гаджетов
- Питание светодиодных лент и освещения
- Питание автомобильных устройств от сети 220В
При выборе готового или самодельного преобразователя важно учитывать требуемую мощность нагрузки и условия эксплуатации. Для ответственных применений рекомендуется использовать сертифицированные устройства.
Тестирование и настройка преобразователя
После сборки преобразователя необходимо выполнить его проверку и настройку:
- Измерить выходное напряжение без нагрузки
- Проверить работу под нагрузкой
- Измерить уровень пульсаций
- Проконтролировать нагрев компонентов
- При необходимости подстроить выходное напряжение
Для измерений потребуется мультиметр и осциллограф. Важно убедиться, что преобразователь обеспечивает стабильное напряжение 12В при различных нагрузках.
Какое максимальное значение тока можно получить от самодельного преобразователя 220В в 12В?
Как уменьшить нагрев компонентов преобразователя?
Для снижения нагрева компонентов преобразователя 220В в 12В можно предпринять следующие меры:
- Использовать компоненты с запасом по мощности
- Обеспечить хорошую вентиляцию корпуса
- Установить радиаторы на диодный мост и стабилизатор
- Применить принудительное охлаждение вентилятором
- Использовать более эффективную импульсную схему
Правильный тепловой расчет и отвод тепла позволят повысить надежность и долговечность преобразователя.
Какие альтернативы существуют самодельному преобразователю?
Вместо создания самодельного преобразователя 220В в 12В можно рассмотреть следующие готовые решения:
- Покупные сетевые адаптеры на 12В
- Промышленные AC/DC преобразователи
- Импульсные блоки питания от компьютеров
- Специализированные автомобильные преобразователи
Готовые устройства обычно более надежны и безопасны, чем самодельные конструкции. Однако они могут быть дороже и менее гибкими в настройке под конкретные задачи.
Где взять 12 Вольт в домашних условиях?
Большинство домашних приборов работает от 12 В. Это напряжение стандартно для большинства блоков питания от ноутбуков и автомобильных аккумуляторов. Поэтому так часто можно встретить приборы и элементы, работающие от 12В. Например, светодиодные ленты, вентиляторы, усилители и многое другое работает от источника тока с таким напряжением. Но как получить заветные Вольты дома?
Если нет возможности что-то купить.
Нужно понимать, что напряжение – не ключевой показатель при подключении чего-либо к источнику тока. Более важным является мощность – произведение силы тока и напряжения. Так, если мы возьмем АКБ от ноутбука и автомобильный, и оба они будут обладать одинаковым напряжением, то у ноутбучного сила тока составит 4-8 Ампер, а у автомобильного пусковые токи достигают 200-900 А. Это все нужно учитывать при выборе источника тока, но сосредоточимся пока на конкретной цели – 12 Вольт в домашних условиях.
Самым простым способом обладают владельцы стационарных ПК.
У них уже есть готовый источник тока на 12 В, поскольку в 99% случаев блок питания имеет один или несколько свободных разъемов питания. У молекса это крайний желтый провод. В разъеме SATA (для дисков) нет разметки по цветам, но это тоже крайний штекер. Лучше померять мультиметром, чтобы не ошибиться. Я пользуюсь UT33D+ – он дешевый, но с хорошей точностью.
Второй вариант – питание от старых приборов. Если вы не выбрасываете технику после поломки, то можно извлечь понижающий трансформатор с подходящими значениями. Та же светодиодная лента со встроенным питанием имеет миниатюрный трансформатор с 220 на 12 Вольт, но низкой мощностью в пределах 5 Вт, не более.
Последний вариант – сделать составной аккумулятор из батарей. Если, к примеру, у вас есть старый аккумулятор от ноутбука, то его можно разобрать и найти там несколько батарей. Уверен, сдохли из них не все, а поставив оставшиеся последовательно можно получить заветные 12 В. Правда их придется как-то заряжать, но это уже другой вопрос.
Если Вы готовы потратить немного денег.
Первым делом нужно обратить внимание на рынок подержанной и не рабочей техники. В большинстве случаев выходят из строя модули, которые не подвергаются ремонту или стоят дорого и в таком ремонте нет смысла. Элементы питания в таком случае почти всегда функционируют как положено. Это старые магнитофоны (кассетные вообще частенько раздают даром), зарядки от телефонов и ноутбуков, бритвы, вентиляторы и так далее. Если удастся заполучить что-либо из крупной техники, то Вы получите источник питания с большой мощностью.
Блоки питания – очевидный способ получить 12 Воль из 220ти. Но не всегда есть смысл брать лабораторный блок питания или промышленный БП. Тот же компьютерный блок может легко работать всего на одного потребителя в 12 В не потребляя много из розетки. К слову, потребление легко замерить, если купить портативный счетчик электроэнергии. Старый БП для ноутбука скорее всего будет выдавать больше 12, но если правильно подобрать мощность, то можно ненадолго запитать нужный прибор.
Если Вам не нужна высока мощность, можно приобрести понижающий трансформатор. Эта радиодеталь не стоит больших денег и продается как отдельно, так и в составе преобразователей напряжения.
самоделки
24.07.2018 00:00:00
Просмотры: 13308
Рекомендуемые товары

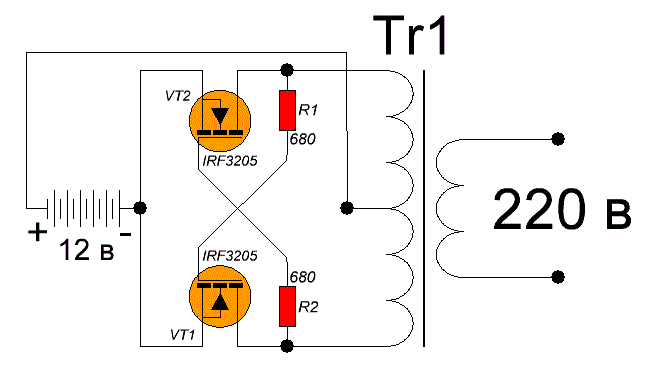

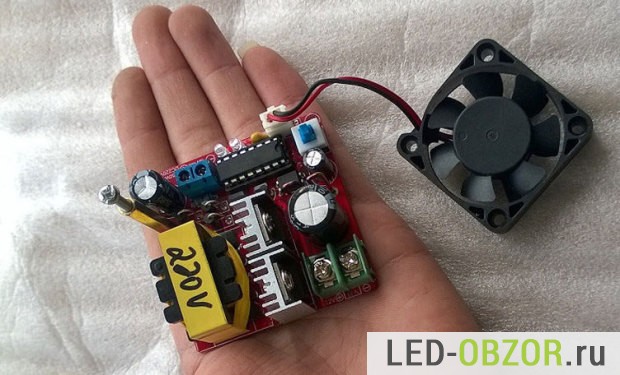

3 киловаттный инвертор с 12В в 220В
Здравствуйте. Сегодня я расскажу про достаточно мощный преобразователь (инвертор) с 12 вольт постоянного тока в 220 вольт переменного. Заявленная мощность этого преобразователя составляет аж 3000 Вт. Так это или нет попробую показать в обзоре.
Также в обзоре будет разборка, подробное рассмотрение всех внутренностей, тестирование.
Покупался сабж за $55.38 + $19.57 доставка, всего $74.95. Сейчас получается слегка дороже.
Заинтересовавшихся прошу…
Мотивация:
Для чего мне понадобился этот инвертор? Дело в том, что машина у меня стоит во дворе многоквартирного дома без гаража и банально пропылесосить я её не могу.
Пробовал использовать автомобильный 12 вольтовый пылесос, но по большому счёту это игрушка. Вот и решил посмотреть в сторону подобных преобразователей. Пылесос у меня 1500 ваттный, поэтому решил взять инвертор с 2 запасом по мощности.
Упаковка и комплектация:
Посылка пришла почтой EMS, однако это не спасло её от «профессиональных» действий работников Почты России. Такое ощущение, что посылку не просто кидали, а по ней ходили ногами. Но металлической корпус инвертора почти не пострадал.Комплектация самая аскетичная: инвертор, 2 коротеньких кабеля, инструкция на английском и китайском языках.
Инвертор:
Габаритные размеры инвертора составляют: 28х15х7 см;
Вес около 2 кг.
Инвертор выполнен в алюминиевом корпусе, на одном торце которого находятся силовые клеммы для подключения 12 вольт, а также 2 вентилятора. На втором торце розетка для подключения нагрузки, выключатель питания, 2 светодиода (зелёный и красный), гнездо USB.
Защита срабатывает в следующих случаях:
— выход питающего напряжения из диапазона 10-15В;
— перегрев инвертора;
— перегрузка инвертора.
Разборка:
Чтобы разобрать корпус инвертора, необходимо открутить 8 винтов с торцов (по 4 с каждого) и снять верхнюю часть корпуса.Поблочно внутреннюю начинку устройства можно представить следующим образом:Теперь опишу словами. На входе инвертора стоит 4 преобразователя с 12 вольт постоянного тока в 300 вольт постоянного тока. Все эти 4 преобразователя подключены параллельно. Каждый преобразователь состоит из 2 полевых транзисторов CMP1405, повышающего трансформатора и двухполупериодного выпрямителя на диодах UF2004. Транзисторы достаточно мощные (максимальный ток стока 140 ампер), а вот с диодами не так всё хорошо.
Итак, на выходе 4 описанных выше преобразователей, получается 300 вольт постоянного тока. Чтобы превратить его в переменный ток, используется ещё один преобразователь, с постоянного тока в переменный. Сделан он также на микросхемеTL494, к выходу которого подключен мостовой усилитель из 4 полевых транзисторов R6025ANZМаксимальный ток стока этих транзисторов составляет 25 ампер, а если учесть, что транзисторы работают тоже попеременно, то и здесь мы имеем очень большой запас по мощности.
Тестирование:
Для начала продемонстрирую форму сигнала на выходе инвертораЭто так называемая «модифицированная синусоида». Большинство подобных преобразователей и различных источников бесперебойного питания на выходе выдают переменный ток именно с такой формой сигнала. Получить такой переменный ток гораздо проще и дешевле, чем «чистую синусоиду», и в качестве нагрузки можно использовать большинство современных электрических приборов. Исключение составляют различные нагрузки с индуктивной составляющей, например асинхронные электродвигатели, трансформаторы и др. Импульсные блоки питания и коллекторные двигатели прекрасно работают даже от постоянного тока, поэтому хорошо «переваривают» и «модифицированную синусоиду».
Пора переходить к самому тестированию. Для этого инвертор был подключен непосредственно к аккумулятору автомобиля, правда через 4-х метровые удлинительные провода, т.к. штатные провода очень короткие и без «крокодилов» на концах.
В качестве нагрузки использовался пылесос мощностью 1500 Вт.
При проверке работы с заглушенным двигателем, пылесос работал с перебоями, т.к. до входа инвертора доходило менее 10 вольт (остальное падало на проводах), и инвертор отключался по защите. При заведенном двигателе напряжение на входе инвертора держалось в районе 10,8 вольта, на выходе 207 вольт, пылесос работал отлично.
Видеообзор:
В видеообзоре распаковка, разборка, тестирование обозреваемого инвертора.
Итог:
Инвертор вполне работоспособен, и может быть использован по своему прямому назначению. Мне не понравились входные провода, я их удлиню и оснащу «крокодилами».
Удачи!
Источник питания— Как преобразовать 220 вольт переменного тока в 12 вольт постоянного тока с помощью трансформатора?
спросил
Изменено 1 год, 9 месяцев назад
Просмотрено 65 раз
\$\начало группы\$
Я попытался построить схему, которая могла бы преобразовывать 220 вольт переменного тока в 12 вольт постоянного тока:
Выходное напряжение такое, как я хотел, но измеренный ток всегда пустой.
Может ли кто-нибудь объяснить, почему это происходит и что мне делать, чтобы получить выход (12 В / 5 А) (я хочу сделать это с реальными компонентами). схемотехника
\$\конечная группа\$
4
\$\начало группы\$
12,4 В / 24,9 Ом = 0,5 А, что показывает ваш амперметр.
Если вам нужен больший ток, например, 5 ампер, вы должны уменьшить R-нагрузку примерно до 2,4 Ом.
Обратите внимание, чем больше ток, тем больше падение напряжения на трансформаторе, поэтому оно не совсем линейно.
\$\конечная группа\$
5
\$\начало группы\$
Для разумного количества пульсаций при 5А вам нужно больше 50 мФ, чем 500 мкФ (примерно в 100 раз больше).
\$\конечная группа\$
2
\$\начало группы\$
Мне кажется вы запутались с номиналом блока питания. Вы написали, что это 12 В 5А. Это просто означает, что он будет поставлять максимум 5 ампер. Если это несколько постоянное напряжение питания. Ток будет течь в зависимости от нагрузки.
\$\конечная группа\$
1
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Преобразование переменного тока 220 В в источник питания постоянного тока 12 В Цепь
от Makvanaworks.in •
Привет, друг. В этом посте мы расскажем вам, как сделать источник питания 12 вольт переменного тока в постоянный. Полная информация на хинди, мы все знаем, что источник постоянного тока 12 вольт выполняет большую часть электрической работы. , когда мы используем 12 вольт постоянного тока. При подаче питания вход цепи должен быть подключен к сети 220 В переменного тока 50/60 Гц, многие устройства используются для преобразования переменного тока в постоянный,
Трансформатор используется для преобразования переменного тока 230 В в постоянный, в основном трансформатор Используется понижающий трансформатор, который преобразует переменный ток только до 12 вольт или около 15 вольт в переменный ток. Он есть, а какой ток мы не можем использовать напрямую в нашем электроприборе, для этого его надо преобразовать в постоянный, только тогда можно проверить плюс и минус,
- Подключение проводки переключателя дистанционного управления На хинди
Понижающий трансформатор используется для преобразования входного переменного напряжения в постоянное.
Диодный выпрямитель используется в середине блока питания трансформатора для выпрямления входа переменного тока до 12 В постоянного тока, после прикосновения к которому вы не почувствуете никакого тока, но есть много цепей переменного тока, которые не требуют трансформатора, без которого вы также можете преобразовать 220 AC Current To 12V DC с трансформатором,
Компоненты Видео Смотреть сейчас
Некоторая такая схема также установлена в Китае Touch Light, доступный на рынке, который дешев и может преобразовывать переменный ток в постоянный 5 вольт, кроме того, этот трансформатор используется для питания светодиодного освещения, установленного в небольших храмах. Он также не используется, схема выполнена с использованием диеты и регистра, что очень просто, но мы все знаем о схеме,
220 переменного тока, преобразованного в 12 вольт постоянного тока.
Цепь питания. Предупреждение. изолированы от сети, поэтому не прикасайтесь к цепи, когда она подключена к сети
Прежде всего, мы увидим схему, после чего вся проводка будет выполнена так, чтобы вам было легко стрелять, поэтому внимательно посмотрите на схему источника питания 220 переменного тока в 12 вольт постоянного тока,
Для изготовления этой схемы нам понадобится такой же материал, который вы можете купить на рынке или в интернет-магазине, что очень низкая цена, также может выйти из плохой схемы, для этого вам нужно знать цветовой код схемы регистр,
Чтобы сделать эту схему, мы сделаем эту схему, используя Конденсатор КПП 104 Дж 400 В, 10 мкФ 250 В, Резистор 1 м Ом, 50 Ом 1 Вт, Диод Стабилитрон 12 В, N1407
- Когда приходит переменный ток, вы должны поместить его в оба регистра, которые представляют собой резистор 1 мОм и резистор 50 Ом
- 4 Диод должен быть добавлен в тренировку, что будет плюсом двух контактов (+ ) и то же самое (-) из двух булавок, за исключением того, что два вывода (-+) в точке 2 и другой также будут в том же состоянии.
