Как проложить кабель в земле на даче. Как правильно проложить кабель в земле на даче: пошаговая инструкция и советы

alexxlabРазное
Какие материалы понадобятся для прокладки кабеля в земле. Как рассчитать глубину траншеи для кабеля. Какие меры безопасности необходимо соблюдать при прокладке подземного кабеля. Как защитить кабель от механических повреждений и влаги.

Содержание

Выбор кабеля для подземной прокладки

Правильный выбор кабеля — основа успешной и безопасной электрификации дачного участка. Какие типы кабелей подходят для прокладки в земле? Наиболее распространенные варианты:

  • ВБбШв — бронированный кабель с ПВХ-изоляцией
  • NYY — кабель с полиэтиленовой изоляцией
  • АВВГ — алюминиевый кабель с ПВХ-изоляцией
  • ПВС — гибкий медный кабель в двойной изоляции

Как выбрать оптимальный вариант? Учитывайте следующие факторы:

  • Тип почвы на участке
  • Планируемая глубина прокладки
  • Необходимая мощность
  • Расстояние от источника питания

Для большинства дачных участков оптимальным выбором станет кабель ВБбШв сечением 4х6 мм². Он устойчив к механическим повреждениям и воздействию влаги.


Расчет необходимой длины и сечения кабеля

Правильный расчет длины и сечения кабеля критически важен для безопасной эксплуатации электросети. Как определить оптимальные параметры?

Длина кабеля рассчитывается по формуле:

L = D + 2H + Z

Где:

  • L — необходимая длина кабеля
  • D — расстояние от источника питания до потребителя
  • H — глубина прокладки
  • Z — запас (обычно 1-2 метра)

Сечение кабеля зависит от планируемой нагрузки и длины линии. Для расчета используется формула:

S = (P * L) / (γ * U * ΔU)

Где:

  • S — сечение кабеля (мм²)
  • P — мощность потребителей (Вт)
  • L — длина кабеля (м)
  • γ — удельная проводимость материала жил
  • U — напряжение сети (В)
  • ΔU — допустимые потери напряжения (В)

Для типичного дачного участка с нагрузкой до 5 кВт и длиной линии до 50 метров оптимальным будет кабель сечением 6 мм².

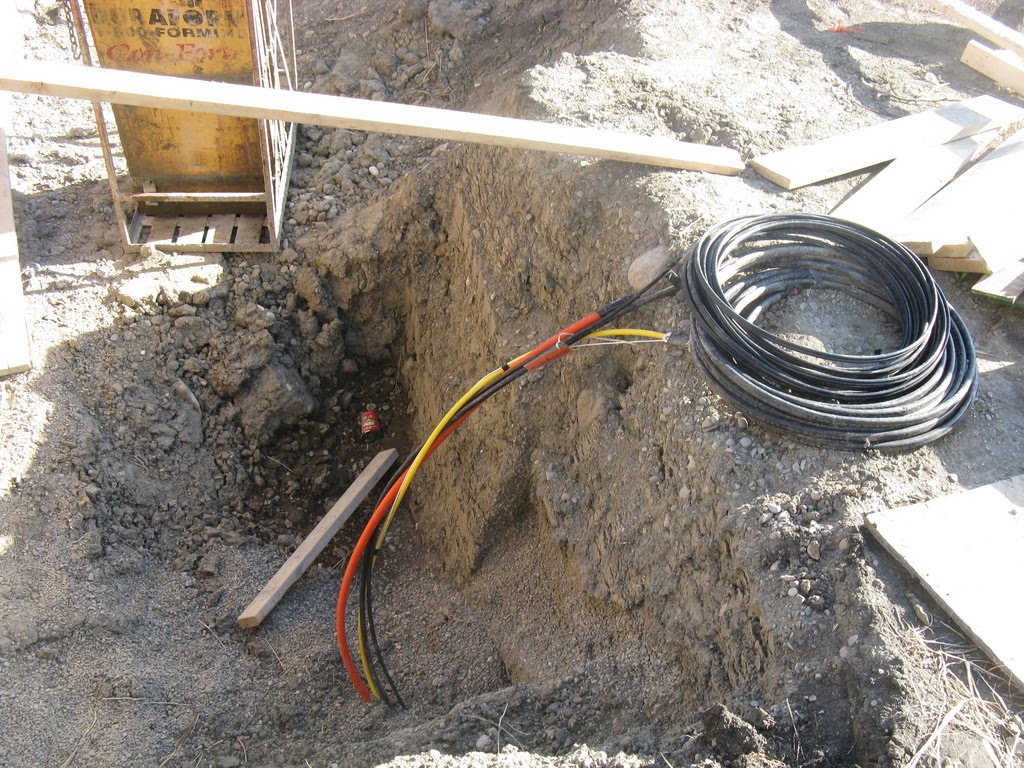

Подготовка траншеи для прокладки кабеля

Правильно подготовленная траншея — залог долговечности и безопасности подземной кабельной линии. Какие требования предъявляются к траншее для кабеля?


  • Глубина: не менее 0,7 м для кабеля напряжением до 1 кВ
  • Ширина: не менее 0,3 м для одного кабеля
  • Дно: выровненное, без камней и корней
  • Уклон: небольшой, для отвода воды

Как правильно подготовить траншею?

  1. Разметьте трассу будущей траншеи
  2. Снимите верхний слой грунта на глубину 10-15 см
  3. Выкопайте траншею на нужную глубину
  4. Выровняйте дно, удалите камни и корни
  5. Насыпьте на дно песчаную подушку толщиной 10 см

Важно: перед началом земляных работ убедитесь в отсутствии подземных коммуникаций на участке работ.

Способы защиты кабеля при подземной прокладке

Защита кабеля от механических повреждений и воздействия влаги — ключевой фактор надежности подземной линии. Какие методы защиты кабеля применяются при подземной прокладке?

  • Прокладка в трубах (ПВХ, ПНД)
  • Использование защитной ленты
  • Укладка сигнальной ленты
  • Применение кабельных колодцев

Наиболее эффективный метод — прокладка кабеля в трубах. Это обеспечивает надежную защиту от механических повреждений и упрощает замену кабеля в будущем.

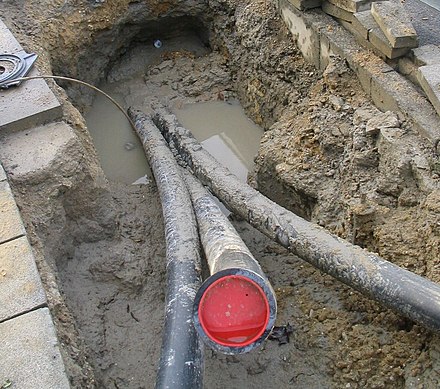

Как правильно проложить кабель в трубе?

  1. Выберите трубу подходящего диаметра (на 20-30% больше диаметра кабеля)
  2. Уложите трубу в подготовленную траншею
  3. Протяните кабель через трубу с помощью протяжки
  4. Загерметизируйте концы трубы

Важно: при прокладке в трубах оставляйте запас кабеля на концах для подключения и возможного ремонта.

Технология укладки кабеля в траншею

Правильная укладка кабеля в траншею — важный этап, от которого зависит срок службы и надежность линии. Какие правила нужно соблюдать при укладке кабеля?

  • Укладывать кабель змейкой для компенсации температурных расширений
  • Соблюдать минимальный радиус изгиба (не менее 10 диаметров кабеля)
  • Не допускать механических повреждений оболочки
  • Обеспечить запас кабеля на концах (1-2 метра)

Как правильно уложить кабель в траншею?

  1. Расположите бухту кабеля у начала траншеи
  2. Размотайте кабель вдоль траншеи
  3. Уложите кабель на песчаную подушку змейкой
  4. Присыпьте кабель слоем песка толщиной 10 см
  5. Уложите защитную или сигнальную ленту
  6. Засыпьте траншею грунтом, послойно утрамбовывая

Важно: при укладке нескольких кабелей соблюдайте расстояние между ними не менее 5 см.


Особенности прокладки кабеля в местах пересечения с другими коммуникациями

Пересечение кабельной линии с другими подземными коммуникациями требует особого внимания и соблюдения специальных правил. Какие требования предъявляются к прокладке кабеля в местах пересечений?

  • Минимальное расстояние до других коммуникаций — 0,5 м
  • Обязательное использование защитных труб или кожухов
  • Прокладка кабеля под прямым углом к пересекаемым коммуникациям
  • Увеличение глубины прокладки в местах пересечений

Как правильно выполнить пересечение с другими коммуникациями?

  1. Определите точку пересечения
  2. Увеличьте глубину траншеи в месте пересечения
  3. Уложите защитную трубу или кожух
  4. Проложите кабель через защитную конструкцию
  5. Загерметизируйте концы защитной трубы

Важно: при пересечении с теплотрассами и газопроводами необходимо предусмотреть тепловую изоляцию кабеля.

Подключение и тестирование проложенного кабеля

Завершающий этап прокладки кабеля — его подключение и проверка. Какие шаги необходимо выполнить для безопасного ввода линии в эксплуатацию?


  • Визуальный осмотр кабеля на наличие повреждений
  • Измерение сопротивления изоляции
  • Проверка целостности жил
  • Подключение к источнику питания и потребителям
  • Проверка работы под нагрузкой

Как правильно выполнить подключение и тестирование кабеля?

  1. Снимите изоляцию с концов кабеля
  2. Измерьте сопротивление изоляции мегаомметром
  3. Проверьте целостность жил тестером
  4. Подключите кабель к клеммам источника питания и потребителей
  5. Включите питание и проверьте работу линии под нагрузкой
  6. Измерьте напряжение на конце линии

Важно: все работы по подключению должны выполняться при отключенном напряжении с соблюдением правил электробезопасности.

Часто задаваемые вопросы о прокладке кабеля в земле

Многие дачники сталкиваются с типичными вопросами при планировании и выполнении работ по прокладке кабеля. Рассмотрим наиболее распространенные из них:

Можно ли использовать обычный кабель для прокладки в земле?

Нет, для подземной прокладки необходимо использовать специальные кабели с усиленной изоляцией и защитой от механических повреждений, такие как ВБбШв или NYY.


Нужно ли получать разрешение на прокладку кабеля в земле?

Если работы проводятся в пределах вашего участка, специального разрешения не требуется. Однако при подключении к общей электросети необходимо согласование с электроснабжающей организацией.

Какая минимальная глубина прокладки кабеля допустима?

Для кабелей напряжением до 1 кВ минимальная глубина прокладки составляет 0,7 м. В местах, где отсутствует риск механических повреждений, допускается уменьшение глубины до 0,5 м.

Можно ли прокладывать кабель в одной траншее с водопроводом?

Прокладка кабеля в одной траншее с водопроводом допускается при соблюдении минимального расстояния между ними 0,5 м и использовании дополнительной защиты кабеля (например, прокладки в трубах).

Как защитить кабель от грызунов при подземной прокладке?

Эффективные методы защиты от грызунов включают: — Использование кабелей с броней из стальных лент — Прокладка в металлических или жестких пластиковых трубах — Применение специальных защитных составов или лент


Нужно ли заземлять броню кабеля при подземной прокладке?

Да, заземление брони кабеля обязательно для обеспечения электробезопасности. Броня должна быть заземлена с обоих концов кабельной линии.

Как часто нужно проверять состояние подземного кабеля?

Рекомендуется проводить визуальный осмотр доступных частей кабеля и измерение сопротивления изоляции не реже одного раза в год, а также после сильных дождей или паводков.
