Как правильно проверить диод с помощью мультиметра. Какие режимы использовать для тестирования. На что обратить внимание при проверке различных типов диодов. Как интерпретировать показания прибора.
Что такое диод и зачем его проверять
Диод — это полупроводниковый элемент, который пропускает электрический ток только в одном направлении. Это свойство делает его незаменимым во многих электронных схемах. Однако диоды, как и любые другие компоненты, могут выходить из строя. Поэтому важно уметь проверять их исправность.
Основные причины, по которым необходимо тестировать диоды:
- Перед установкой в схему, чтобы убедиться в работоспособности
- При поиске неисправностей в электронных устройствах
- После воздействия экстремальных условий (перегрев, броски напряжения и т.д.)
- В ходе плановой диагностики оборудования
Правильная проверка поможет вовремя выявить неисправные элементы и предотвратить сбои в работе техники.
Подготовка к проверке диода

- Подготовить цифровой мультиметр. Лучше использовать современные модели с функцией проверки диодов.
- Определить выводы диода — анод и катод. На корпусе обычно есть соответствующая маркировка.
- Если диод установлен в схему, желательно выпаять хотя бы один его вывод для точности измерений.
- Убедиться, что измерительные щупы мультиметра исправны и имеют хороший контакт.
- Изучить справочные данные на проверяемый диод (пороговое напряжение, максимальный ток и др.).
Тщательная подготовка — залог корректного тестирования и достоверных результатов.
Проверка диода в режиме прозвонки
Большинство современных мультиметров имеют специальный режим для проверки диодов. Как его использовать:
- Установите переключатель мультиметра в положение «Прозвонка диодов» (обычно обозначается символом диода).
- Подключите красный щуп к аноду диода, а черный — к катоду.
- На дисплее должно отобразиться пороговое напряжение диода (0.5-0.7В для кремниевых, 0.2-0.3В для германиевых).
- Поменяйте полярность подключения — прибор должен показать «OL» (обрыв цепи).
Если показания соответствуют ожидаемым, диод исправен. Нулевые значения или отсутствие разницы при смене полярности говорят о неисправности.

Измерение сопротивления диода
Если в мультиметре нет режима проверки диодов, можно воспользоваться измерением сопротивления:
- Переключите мультиметр в режим измерения сопротивления (Ω).
- Подключите красный щуп к аноду, черный — к катоду.
- Исправный диод покажет сопротивление в прямом направлении около 100-1000 Ом.
- При обратном подключении сопротивление должно стремиться к бесконечности.
Важно помнить, что точные значения могут отличаться в зависимости от типа диода и характеристик конкретного мультиметра.
Особенности проверки различных типов диодов
Разные типы диодов имеют свои нюансы при тестировании:
- Светодиоды: при прямом подключении должны загораться. Пороговое напряжение 1.5-3В в зависимости от цвета.
- Стабилитроны: проверяются в обратном включении. Напряжение пробоя должно соответствовать паспортному.
- Диоды Шоттки: имеют меньшее пороговое напряжение — около 0.2-0.4В.
- Мощные выпрямительные диоды: могут требовать больших токов для корректной проверки.
При тестировании важно учитывать специфику конкретного типа диода и его номинальные параметры.

Интерпретация результатов проверки
Как понять, исправен ли диод по результатам измерений:
- Нормальное пороговое напряжение в прямом направлении
- Высокое сопротивление в обратном направлении
- Стабильность показаний при повторных измерениях
- Отсутствие нехарактерных шумов или нагрева при тестировании
Если хотя бы один из этих пунктов не выполняется, диод может быть неисправен. В таком случае рекомендуется заменить его на заведомо рабочий.
Распространенные ошибки при проверке диодов
При тестировании диодов часто допускаются следующие ошибки:
- Неправильное определение выводов (анода и катода)
- Использование неподходящего режима мультиметра
- Игнорирование влияния окружающей схемы при проверке без выпаивания
- Неучет температурной зависимости параметров диода
- Слишком быстрые измерения без времени на стабилизацию показаний
Чтобы избежать ошибок, следует внимательно изучить документацию на диод и мультиметр, а также не спешить с выводами по результатам измерений.
Заключение
Проверка диодов мультиметром — несложная, но важная процедура в электронике. Она позволяет быстро оценить исправность компонента и предотвратить возможные проблемы. Регулярное тестирование диодов поможет поддерживать электронную технику в рабочем состоянии и вовремя выявлять неисправности.

Помните, что мультиметр — это лишь инструмент, и для правильной интерпретации его показаний необходимы знания и опыт. При возникновении сомнений лучше обратиться к более опытному специалисту или заменить подозрительный диод на заведомо исправный.
Как проверить диод — как с помощью мультиметра проверить работоспособность диода
Содержание
- Что такое полупроводниковый диод
- Как проверить диод
- Возможные неисправности
- Что стоит знать про пробивное напряжение
- Как работает YouDo?
- Где можно заказать проверку диода
Диод полупроводникового типа относится к тем электронным приборам, которым свойственна проводимость только в одну сторону.
Другие исполнители на Юду
-
Семен
Рейтинг: 5
-
Антон
Рейтинг: 5
-
Магомед
Рейтинг: 5
-
Владислав
Рейтинг: 5
-
Александр
Рейтинг: 5
Найти мастера
Что такое полупроводниковый диод
Пользователи часто сталкиваются с вопросом, как проверить диод. Для того чтобы проверить, нормально ли диод функционирует, лучше всего воспользоваться методом контроля его состояния при помощи цифрового мультиметра. У всех диодов есть два выхода. Один из них – анод – со знаком плюс, а другой – катод – со знаком минус.
С физической точки зрения любой диод – это переходное устройство типа p-n. Следует знать, что приборы с полупроводниковой системой могут иметь несколько таких переходов (динистор имеет 3 перехода). Тем временем, обычный диод с полупроводниковой системой представляет собой самый элементарный электронный прибор из всех существующих, в основе которого лежит один такой переход. Следует также помнить, что диод с полупроводниковой системой может полностью проявить свои физические свойства исключительно после того, как он будет включен на полную силу.
Включение на полную силу подразумевает тот факт, что анод конкретного диода был подключен к напряжению со знаком плюс, а катод – к напряжению со знаком минус. Только тогда происходит полное открытие диода и его переход начинает проводить электрический док. Если сделать все наоборот и подключить к аноду диода минусовое напряжение, а к катоду – плюсовое, то данный диод будет считаться закрытым и не будет пропускать через себя электрический ток. Этот процесс будет длиться до тех пор, пока напряжение в приборе не достигнет предельной отметки, что повлечет за собой разрушение кристаллической основы полупроводника. Таким образом, принцип работы диода – проводимость в одну сторону – подтверждается.
Ответ на вопрос: «Как проверить диод мультиметром?» – очень прост. В большинстве случаев любой современный цифровой тестер (мультиметр), который можно сейчас найти в продаже, обеспечен функцией проверки физической исправности диодов. Этим свойством можно воспользоваться в ситуации, когда требуется проверка работоспособности транзистора.
Во время проверки работоспособности прибора на экране появляется не значение сопротивления перехода, а так называемое «пробивное» напряжение в диоде. Это означает: если превысить данный порог, переход откроется, и диод начнет работать. Как правило, значение этого показателя находится в диапазоне от ста до восьмидесяти милливольт. Они и будут отображены на мониторе устройства. Если же поменять местами выводы мультиметра (с отрицательного на положительный и наоборот), то монитор не должен ничего показывать. Это будет свидетельством того, что диод не пропускает ток в другую сторону, следовательно, функционирует нормально.
Как проверить диод
Для того чтоб облегчить процесс проверки, желательно иметь при себе макетную плату. Прежде всего, следует убедиться, что вы не касаетесь выходов диода и щупов тестера обеими руками. Так поступать нельзя, ведь тогда на результаты измерений повлияет и ваше тело – добавится его сопротивление. Поэтому все необходимо держать только одной рукой – тогда в цепь измерения войдут только необходимые для этого элементы.
Об этой особенности не стоит забывать и при измерении прочих приборов, к примеру, конденсаторов или резисторов. Начать стоит с проверки во время прямого подсоединения. Для этого положительный щуп мультиметра (он красного цвета) нужно подсоединить к аноду диода, а отрицательный щуп (он черного цвета) подсоединить к катоду. Выход катода находится с той стороны устройства, на которую нанесено кольцо белой краской.
Так и отмечается выход катода у большинства диодов современного образца. Если все прошло удачно, и монитор отобразил нормальное значение напряжения, то можно проверять диод, поменяв контакты местами. Стоит отметить, что диоды таки осуществляют пропуск электрического тока в обратном направлении, но в таких малых количествах, что этот показатель никогда не учитывается в расчетах. Так что если подсоединить к аноду щуп черного цвета, а к катоду – красного, то дисплей должен показать значение «один». Это будет говорить о том, что диод функционирует абсолютно нормально.
Возможные неисправности
- Пробивание перехода.
В этом случае диод станет самым обычным проводником и получит свойство пропускать электрический ток как в одном направлении, так и в другом. Об этом пользователю может рассказать визжащий буззер его тестера, а монитор покажет величину сопротивления, которая не свойственна данному диоду. Она будет необычно маленькой
- Обрыв перехода. Если случился обрыв перехода, исследуемый диод не будет пропускать электрический ток ни в одном, ни в другом направлении. В такой ситуации монитор мультиметра всегда будет демонстрировать цифру «один». Если это произойдет, исследуемый диод станет изолятором. Однако случаются ситуации, когда абсолютно нормально функционирующему диоду ставят диагноз «обрыв». Это случается, в основном, тогда, когда используется тестер с испорченными или просто поношенными щупами. Этот момент нужно контролировать, ведь их провода часто подвергаются механическим воздействиям, что приводит к обрыву
Что стоит знать про пробивное напряжение
Значение пробивного напряжения у большинства германиевых диодов находится в диапазоне от трехсот до четырехсот милливольт. К примеру, часто используемый диод модели Д9, который также применяется как детектор в устройствах радиоприемников, характеризуется этим показателем в размере четырехсот милливольт.
Вот основные типы диодов и напряжения, которые им соответствуют:
- Диоды из кремния. Им свойственно самое большое напряжение пробоя – от четырехсот до восьмисот милливольт
- Диоды из германия. Имеют среднее напряжение пробоя в размере от трехсот до четырехсот милливольт
- Диоды Шоттки. Их напряжение пробоя составляет от ста до двухсот пятидесяти милливольт
Руководствуясь данной методикой, можно не только проверить, насколько хорошо диод функционирует, но и приблизительно выяснить, какой материал служил сырьем для его изготовления. Определить это можно, узнав величину напряжения на пробой.
Как работает YouDo?
Опишите
свою задачу и условия. Это бесплатно и займёт 3–4 минуты
Получите отклики
с ценами от исполнителей. Обычно они приходят в течение 30 минут
Выберите
подходящего исполнителя и обсудите сроки выполнения
Где можно заказать проверку диода
Если у вас есть опасения, что вы не сможете самостоятельно проверить исправность диода при помощи мультиметра, лучше всего будет обратиться к специалистам. Воспользовавшись услугами платформы Юду, вы можете всего за десять минут заказать услуги мастера для проверки диода мультиметром.
Это можно сделать следующими способами:
- Воспользоваться мобильным приложением Юду, чтобы заказать необходимую услугу
- Самостоятельно отыскать интересующую вас услугу в каталоге платформы Юду и связаться с мастером
- Оформить заявку, заполнив соответствующую форму прямо на этой странице, дождаться, когда специалист на нее откликнется, и позвонить ему
На платформе Юду вы не будете ограничены в выборе мастера и сможете воспользоваться услугами именно того специалиста, которого сочтете наиболее квалифицированным. Все исполнители Юду прошли специальную проверку во время регистрации на сайте и смогут гарантировать высокое качество производимых работ.
Создать задание на Юду
Задание Марии «Прокладка кабеля»
1 500 ₽
Все сделано быстро и по делу. Рекомендую Романа как отличного специалиста.
Исполнитель задания:
Роман
5,0 1156 отзывов
Создать такое же задание
Оставьте свою реакцию, если было полезно
1
Скачайте приложение и пользуйтесь YouDo где угодно
Наведите камеру телефона на QR-код, чтобы скачать приложение
Вы здесь:
- Главная
- Мастера по ремонту org/ListItem»> Статьи
-
Электрика
- Ремонт квартир
- Обои
- Штукатурка
- Сантехнические работы
- Дизайн интерьеров
как прозвонить с помощью мультиметра диод и стабилитрон
Часто у мастеров возникает необходимость проверить на исправность такой радиоэлемент, как полупроводниковый диод. Его назначение состоит в том, чтобы пропускать ток при его протекании в одном направлении (от анода к катоду) и не пропускать при протекании его в обратном направлении (от катода к аноду). Это свойство объясняет само название полупроводник. В этом и состоит суть проверки диода: он должен выполнять заданные функции так, как требуется в схеме.
- Пороговое значение напряжения
- Основные неисправности полупроводников
- Проверка измерителем
- Диагностика исправности стабилитрона
- Замер напряжения стабилизации
- Тестирование диода без выпаивания
Пороговое значение напряжения
Одна из основных характеристик полупроводниковых элементов — пороговое значение напряжения, то есть значение прикладываемого напряжения к элементу в прямом включении, при котором через него начинает протекать ток. Для разных типов диодов это напряжение имеет разные диапазоны значений. Для германиевых этот диапазон составляет от 0,3 до 0,7 вольта, для кремниевых — от 0,7 до 1,0 вольта. По этому значению судят об исправности полупроводникового диода.
youtube.com/embed/0diELBBG3DE»>Основные неисправности полупроводников
Диоды могут выходить из строя по разным причинам. Наиболее распространенные из них: протекание повышенного тока через схему, превышение максимального значения обратного напряжения и другие (например, тепловое или механическое воздействие). Основные неисправности этих полупроводников — пробой и обрыв. Обе неисправности можно выявить с помощью мультиметра. При пробое подключенный к элементу мультиметр в режиме измерения сопротивления показывает минимальное сопротивление порядка единиц Ом. При обрыве измерительный прибор в том же режиме покажет бесконечное сопротивление как при прямом, так и при обратном подключении.
Проверка измерителем
Перед началом работы любые типы элементов нуждаются в проверке. Не пренебрегайте этим правилом. Существует несколько способов проверить диод:
- Основной способ проверки — с помощью мультиметра.
Встроенная в измеритель проверка. Большинство мультиметров имеют режим прозвонки p-n перехода. Этот режим обычно обозначен значком диода на их передней панели. Чтобы прозвонить мультиметром диод, установите ручку регулятора вашего измерительного прибора на обозначение диода либо нажмите кнопку с этим обозначением на передней панели прибора. Далее подключите красный измерительный щуп к аноду проверяемого элемента, а черный щуп — к катоду. Узнать, какой из выводов анод, а какой катод, можно в интернете, прочитав описание на используемый вами диод. В описаниях обычно указывается маркировка. При подключении описанным способом мультиметр должен показать пороговое прямое напряжение тестируемого диода. Если элемент неисправен, то прибор покажет ноль или сильно отличающееся от порогового показание. При обратном подключении (черный щуп мультиметра к аноду, красный щуп — к катоду) мультиметр должен показать нулевое напряжение.
- Вам нужно прозвонить диод, если ваш мультиметр не поддерживает режим проверки полупроводниковых приборов.
Соберите простую схему. Соедините последовательно источник питания постоянного тока номинальным напряжением 5 вольт, резистор сопротивлением 100 Ом и проверяемый полупроводник. Катод соедините с минусом источника питания, а анод — с резистором. Далее переключите мультиметр в режим определения постоянного напряжения. Красный щуп мультиметра соедините с анодом тестируемого диода, а черный щуп — с катодом. При исправности элемента измеритель покажет пороговое прямое напряжение на нем.
- Проверка диода в случае отсутствия у мультиметра режима прозвонки полупроводников. Выберите на мультиметре режим измерения сопротивления, диапазон измеряемого сопротивления до 2 кОм. Подсоедините красный щуп прибора к аноду, черный щуп к катоду элемента. При этом измерительный прибор должен показать сопротивление порядка сотен Ом. Если подсоединить мультиметр к полупроводнику наоборот (черный щуп к аноду, красный — к катоду), то он должен показать бесконечное сопротивление или разрыв цепи. Если выдаются другие показания, значит, элемент неисправен.
Диагностика исправности стабилитрона
Стабилитроном называется полупроводниковый элемент, стабилизирующий напряжение в довольно узком диапазоне. При этом через него могут протекать разные токи как большие, так и маленькие. Диапазон стабилизации стабилитрона по напряжению обычно ограничен сотней милливольт. Конструктивно стабилитрон представляет собой диод, и в прямом включении он так и работает. Стабилизацию напряжения он производит при подаче на него напряжения в обратном включении. Проверить исправность стабилитрона мультиметром можно точно так же, как и исправность обычного диода.
Замер напряжения стабилизации

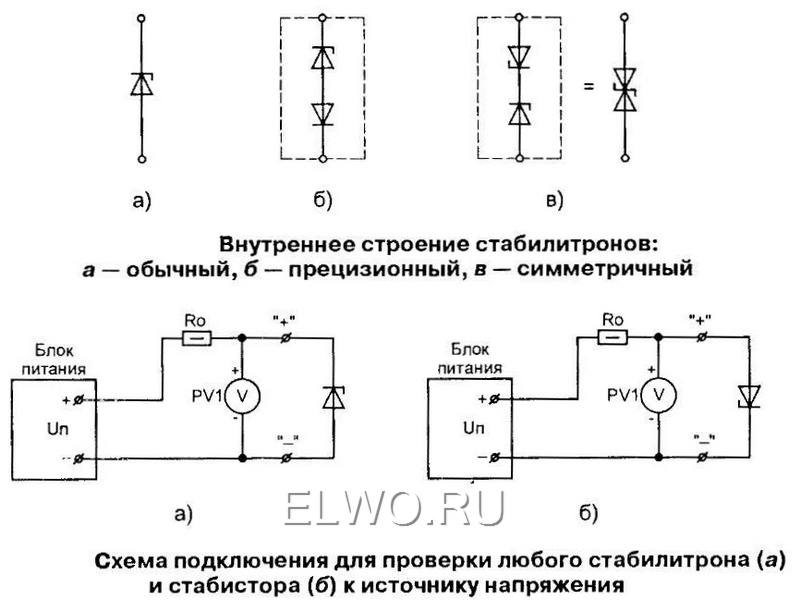

Необходимо собрать небольшую схему. Для этого нужно последовательно соединить регулируемый источник питания (он должен показывать напряжение и ток через нагрузку), токоограничивающее сопротивление (номиналом от одного до 10 кОм, мощность рассеивания зависит от напряжения стабилизации, но берите не менее 0,125 Вт) и стабилитрон. Катод стабилитрона подключается к плюсу источника питания, анод соединяется с токоограничивающим резистором. Далее выполните следующие действия:
- Подключите мультиметр к стабилитрону (красный щуп к катоду, черный к аноду), переключите его в режим определения постоянного напряжения и выберите диапазон измерения до 200 В.
- На источнике питания установите минимальное напряжение.
- Включите источник питания и постепенно увеличивайте уровень напряжения на нем.
- Как только увидите, что начал протекать ток через схему, прекратите регулировку источника питания и отследите на мультиметре напряжение стабилизации стабилитрона.
Тестирование диода без выпаивания
При проверке элементов внутри схем возникают некоторые трудности с определением их характеристик, так как измерительный прибор тестирует все части схемы, включенные между его измерительными щупами. Таким образом, нужно исключить возможные варианты протекания тока в схеме, в которую установлен нужный элемент. Самый простой вариант — выпаять один из выводов нужного вам для проверки диода. Тогда результаты измерения будут достоверными. После проведения выпаивания одного из выводов элемента можно проверить его любым из перечисленных выше способов.
Если выпаять один из выводов проблематично, отключите источник питания схемы и попробуйте проверить диод, не выпаивая его. При этом в схеме не должно быть элементов, шунтирующих проверяемый элемент. Результаты проверки также должны быть достоверны.
Лучшие способы поиска неисправных диодов
Если вы инженер или разработчик электроники, вы знаете, что почти в каждой схеме есть диоды. Действительно, они являются одним из наиболее распространенных компонентов в схемотехнике. И вы можете использовать их для нескольких приложений, включая коммутацию, защиту и другие приложения.
Несмотря на то, что они распространены и важны, диоды по-прежнему являются электрическими компонентами и могут быть повреждены. Интересно, что обычно вы не можете обнаружить неисправный диод, пока он не окажется в вашей цепи.
К счастью, таких ситуаций можно избежать с помощью простой проверки диодов. Читайте дальше, чтобы узнать о различных способах проверки диода.
Начнем!
Что такое проверка диодов?Диоды представляют собой небольшие компоненты, пропускающие ток только в одном направлении. Эти маленькие компоненты сложны и могут выйти из строя в любой момент. Отсюда и необходимость проверки диодов.
Проще говоря, проверка диодов — это простой способ проверить, работает ли диод. Кроме того, эти простые тесты могут помочь вам избежать сбоев в цепи.
Итак, перед сборкой рекомендуем проверить ваши диоды. Хотя вы можете провести тестирование после сборки, обнаружение неисправных компонентов будет более сложной задачей.
Наиболее распространенный способ проверки диода — мультиметр. Однако есть и другие доступные методы, используемые для получения достойных результатов и значений.
Существует несколько причин, по которым может выйти из строя диод. Общие причины включают нестабильную стабилизацию напряжения, открытые цепи и короткие замыкания. Более того, всегда будут признаки того, что у вашего диода есть какие-либо из этих проблем.
Эти признаки включают повышение напряжения питания, несбалансированный выход или падение напряжения питания до нуля. Следовательно, вы должны тщательно проанализировать проблему, прежде чем проводить тесты диодов.
Как проверить диод на печатной платеКак упоминалось ранее, мультиметр является стандартным инструментом для проверки диодов. Он может выполнять встроенные (диод в цепи) и внешние измерения. Кроме того, тесты диодов используют довольно простой принцип измерения.
По принципу можно измерить прямое сопротивление и обратное сопротивление PN перехода. Затем вы можете сделать свое основное суждение на основе значений, полученных в результате измерения.
Таким образом, хороший тест диода требует понимания основного принципа работы и структуры диода. Также вы должны понимать основные причины выхода из строя диодов.
Дополнительно для проверки диодов можно использовать аналоговый или цифровой мультиметр.
Как проверить диод с помощью аналогового мультиметраАналоговые мультиметры не имеют специального режима для проверки диодов. Но вы можете использовать режим сопротивления в качестве альтернативы. Вот как проверить простой PN-диод:
- Сначала установите переключатель мультиметра на низкое значение сопротивления.
- Затем подключите клеммы мультиметра к диоду. Обратите внимание, что положительный вывод подключается к аноду, а отрицательный вывод подключается к катоду. Следовательно, он устанавливает ваш диод в состояние прямого смещения.
- У вас должен быть работающий диод, если у вашего мультиметра низкие значения сопротивления.
- Затем поменяйте местами клеммные соединения, чтобы перевести диод в режим высокого сопротивления (обратное смещение).
- Если вы получаете показания OL или очень высокие значения сопротивления, ваш диод в идеальном состоянии.
- У вас неисправный диод, если вы не видите ни одного из приведенных выше показаний.
Примечание. Этот метод предназначен для простых PN-диодов, он может не работать для других диодов, таких как стабилитрон и светодиод.
Как проверить диод с помощью цифрового мультиметраЦифровой мультиметр
Для проверки диода с помощью цифрового мультиметра можно использовать два режима. Эти режимы включают поворот ручки мультиметра в положение 9.0011 режим диода и режим омметра .
Интересно, что режим омметра представляет собой цифровую версию режима измерения сопротивления аналогового мультиметра. Кроме того, диодный режим более эффективен, поскольку зависит от характеристик диода.
Как проверить диод в режиме диода
Для этого режима необходимо измерить падение напряжения на диоде, когда он находится в состоянии прямого смещения. Если ваш диод исправен, он позволит току течь при прямом смещении с падением напряжения.
Вот как выполнить этот тест:
- Сначала определите анод и катод вашего диода.
- Затем убедитесь, что ваш цифровой мультиметр остается в режиме проверки диодов. Это можно сделать, переместив центральную ручку в сторону символа диода.
- Когда ваш мультимер находится в диодном режиме, он подает на диод ток приблизительно 2 мА.
- Затем подключите щупы к тестируемому диоду. Красный щуп подключается к аноду, а черный щуп подключается к аноду. Это установит диод в состояние прямого смещения.
- Проверьте показания мультиметра. У вас должен быть исправный кремниевый диод, если он показывает значение напряжения от 0,6 до 0,7.
- Показание исправного германиевого диода составляет от 0,25 до 0,3.
- Наконец, поменяйте местами соединения пробника, чтобы установить диод в состояние обратного смещения. Если он читает OL или 1, ваш диод исправен.
Примечание. Все, что отличается от этих значений, означает, что ваш диод неисправен.
Как проверить диод в режиме омметра- Во-первых, убедитесь, что центральная ручка указывает на символ ома. Это установит ваш мультиметр в режим омметра.
- Затем установите диод в режим прямого смещения. Это то же соединение, что и при проверке диодного режима.
- Если ваши показания показывают низкие значения (десятки Ом), ваш диод неисправен. С другой стороны, если оно превышает сто Ом, то ваш диод исправен.
- Затем установите диод в состояние обратного смещения, поменяв местами соединения пробника.
- Ваш диод должен иметь очень высокое сопротивление или OL. Или у вас будет неисправный диод.
Стабилитрон
Для стабилитрона требуется другой метод тестирования, поскольку он естественным образом ведет себя в условиях обратного смещения. Вот как выполнить этот тест:
- Во-первых, используйте метки, чтобы идентифицировать анод и катод ваших стабилитронов.
- Установите мультиметр в режим измерения напряжения. Не забывайте использовать ручку.
- Затем подключите датчики в соответствии со схемой ниже.
- Теперь медленно увеличивайте подачу на вход и следите за показаниями счетчика. Вы должны заметить, что выпуск также будет увеличиваться по мере роста переменного предложения. Он остановится, как только достигнет напряжения пробоя.
- В этот момент вы должны увидеть значение, которое не изменится, даже если вы увеличите входное питание. Если это произойдет, то ваш стабилитрон исправен. Если нет, то это не очень точно.
Схема цепи стабилитрона
Как проверить светодиод (светоизлучающий диод)Светодиоды
Светодиод также отличается от обычного диода и требует другого метода проверки. Вот как это сделать:
- Во-первых, определите свой анод и свой катод.
Легко идентифицировать светодиодные клеммы. Длинный и положительный вывод — это анод, а короткий и отрицательный — катод.
- Затем установите ручку мультиметра в диодный режим.
- Подсоедините датчики так, чтобы ваш светодиод перешел в режим прямого смещения.
- Ваш светодиод будет светиться, если он исправен, или останется темным, если он неисправен. Светодиоды
- не работают в условиях обратного смещения, поэтому нет необходимости в тестировании с обратным смещением.
Зачастую неисправный диод можно обнаружить, взглянув на его печатную плату. Например, вокруг неисправного диода вы должны увидеть несколько черных подпалин. Но есть и другие способы проверить диод без мультиметра.
Существует проверка цепи на целостность и метод проверки компонентов. Во-первых, вы будете использовать некоторые основные понятия для создания цепи непрерывности для проверки цепи непрерывности. Затем поместите диод в зону тестирования.
Если ваш диод исправен, он замкнет цепь и заставит светодиод светиться (режим прямого смещения). Однако курс не будет полным для метода обратного смещения, и светодиод не будет светиться.
С другой стороны, метод тестера компонентов требует, чтобы вы вставили диод в тест компонентов и проверили свои показания. Ваши показания покажут Vf, если он здоров.
Как проверить диод выпрямителяДиод выпрямителя
Вот как проверить диод выпрямителя с помощью цифрового мультиметра:
- Установите ручку мультиметра в режим диода.
- Проверьте, не увидите ли вы на дисплее вашего измерителя бесконечное значение напряжения, равное трем.
- Затем подключите датчики (аналогично другим тестам), чтобы войти в состояние прямого смещения.
- На дисплее должно отображаться минимальное падение прямого напряжения 0,6 В.
- Затем измените местами соединения зонда, чтобы войти в режим обратного смещения.
Ваш мультиметр не должен показывать никаких показаний, чтобы пройти тест.
Примечание: если ваш диод показывает какие-либо значения, возможно, у вас негерметичный или неисправный диод. Если он показывает 0000, то диод закорочен.
Проверка диодов мультиметра не работаетЕсли ни одна из проверок не работает, возможно, проблема связана с мультиметром. Неисправный диод покажет некоторые показания на мультиметре. Поэтому рассмотрите возможность использования другого мультиметра для проверки диодов.
ОкруглениеДиоды — это маленькие и важные устройства в любой цепи. Следовательно, они могут вызвать катастрофы, когда они неисправны. Следовательно, вы всегда должны проверять свои диоды, прежде чем добавлять их в какой-либо курс.
Мультиметр — наиболее распространенный инструмент для проверки диодов. Но вы можете проводить тесты диодов, даже если у вас нет мультиметра. Например, вы можете использовать тестер компонентов или проверку целостности цепи. Оба метода способны показать вам, исправен ли диод.
Обязательно свяжитесь с нами, если у вас возникнут вопросы.
Как проверить диод с помощью цифрового мультиметра
Падение напряжения на диоде при прямом смещении — лучший способ его проверить. Диод с прямым смещением работает как замкнутый переключатель, пропуская ток. Режим проверки диодов на мультиметре генерирует небольшое напряжение между измерительными проводами. Когда тестовые провода соединены через диод при прямом смещении, мультиметр отображает падение напряжения. Проверка диода выполняется следующим образом:
●Убедитесь, что а) все напряжение в цепи отключено и б) на диоде нет напряжения. Из-за заряженных конденсаторов в цепи может присутствовать питание. Итак, нам пришлось сначала разрядить конденсатор, чтобы продолжить. При необходимости настройте мультиметр на запись напряжения переменного или постоянного тока.
● Установите указатель на настройку измерения диодов, нажав функциональную кнопку.
●Подключите диод к измерительным проводам. И запишите показания, появляющиеся на экране мультиметра.
●Поверните измерительные провода в противоположном направлении. И запишите показания, появляющиеся на экране мультиметра.
2.2 Анализ диодов
●Для наиболее широко используемых кремниевых диодов подходящий диод с прямой базой имеет падение напряжения от 0,5 до 0,8 В. Падение напряжения на некоторых германиевых диодах составляет от 0,2 до 0,3 В.
●Когда исправный диод имеет обратное смещение, мультиметр показывает OL. Значение OL диода указывает на то, что он работает как открытый ключ.
●Ток не может течь ни в одном направлении через неисправный (открытый) диод.
● В обоих направлениях закороченный диод имеет почти одинаковые измерения потерь разности потенциалов (около 0,4 В).
Если мультиметр не имеет режима проверки диодов, мультиметр, установленный в режим проверки сопротивления (Ом), можно использовать в качестве дополнительной проверки диодов.
2.3 Тестирование в режиме сопротивления
При тестировании диодов необходимо помнить о нескольких вещах, касающихся режима сопротивления:
По внешнему виду не всегда можно определить, хороший диод или плохой. Если в цепь включен диод, этого теста следует избегать, так как он может привести к ошибочным показаниям. После того, как тест диода выявит, что диод неисправен в данном приложении, его можно использовать для подтверждения того, что диод неисправен в этом приложении.
Ниже приведены важные шаги:
●Убедитесь, что а) все питание цепи отключено и б) на диод не подается напряжение. Из-за заряженных конденсаторов в цепи может сохраняться напряжение. Итак, нам пришлось сначала разрядить конденсатор, чтобы продолжить. При необходимости настройте мультиметр на измерение переменного или постоянного напряжения.
● Установите указатель на значение сопротивления (Ом), нажав функциональную кнопку.
●После того, как диод был удален из цепи, подсоедините к нему измерительные провода. И запишите показания, появляющиеся на экране мультиметра. Затем подключите тестовые провода в противоположном направлении. И запишите показания, появляющиеся на экране мультиметра. При тестировании диодов в режиме сопротивления сравните значения с заведомо исправным диодом для получения наилучших результатов.
2.4 Как протестировать светодиод (светоизлучающий диод)
Прежде чем мы сможем протестировать диод, мы должны сначала определить выводы анода и катода. Анод (+) — более длинный вывод диода, тогда как катод (-) — более короткий вывод (-). В других случаях катод представляет собой плоский вывод диода, а анод находится на противоположной стороне.
Следуйте описанным ниже процедурам, чтобы проверить светодиод с помощью цифрового мультиметра.
●Если светодиод уже подключен к цепи, отключите его от цепи и источника питания. ● Найдите клеммы светодиода (анод и катод)
●Нажав функциональную кнопку мультиметра, установите мультиметр в режим «Проверка диодов».
●Подключите светодиод к измерительным проводам мультиметра в прямом смещении, т. е. катод к черному (-ve) и анод к красному (+ve).
● Если светодиод горит, он в отличном состоянии и работает правильно; в противном случае светодиод неисправен и должен быть заменен.
●Он не будет работать, и мультиметр не будет отображать никаких показаний, если светодиод смещен в обратном направлении (анод к черному (-ve) и катод к красному (+ve) измерительным проводам). Это связано с тем, что светодиод не будет пропускать ток и будет действовать как разомкнутый переключатель, похожий на диод.
2.5 Как проверить диод с помощью аналогового мультиметра
В большинстве аналоговых мультиметров отсутствует специальный режим проверки диода. В результате мы будем использовать режим сопротивления аналогового мультиметра, который аналогичен использованию режима омметра цифрового мультиметра для проверки диодов.
● Поддерживайте низкое значение сопротивления на селекторном переключателе мультиметра.
