Основные элементы гидроэлектростанции

Гидроэлектростанция (ГЭС) — это комплексное инженерное сооружение, позволяющее преобразовывать энергию падающей воды в электрическую энергию. Основными элементами ГЭС являются:

  • Плотина — перегораживает реку и создает напор воды
  • Водохранилище — накапливает большой объем воды
  • Водоприемник — забирает воду из водохранилища
  • Напорный водовод — подводит воду к турбинам
  • Здание ГЭС — в нем размещаются турбины и генераторы
  • Турбины — преобразуют энергию падающей воды во вращательное движение
  • Генераторы — вырабатывают электрический ток
  • Трансформаторная подстанция — повышает напряжение для передачи электроэнергии

Работа всех этих элементов в комплексе позволяет эффективно вырабатывать экологически чистую электроэнергию.


Принцип работы гидроэлектростанции

Как же происходит преобразование энергии падающей воды в электричество на ГЭС? Рассмотрим основные этапы этого процесса:

  1. Плотина создает перепад уровней воды до и после нее (напор)
  2. Вода из верхнего бьефа поступает в водоприемник
  3. По напорному водоводу вода подается на лопасти гидротурбины
  4. Поток воды вращает ротор турбины
  5. Вал турбины вращает ротор генератора
  6. В обмотках статора генератора индуцируется электрический ток
  7. Трансформаторы повышают напряжение тока для передачи
  8. Электроэнергия поступает в сеть потребителям

Таким образом, механическая энергия падающей воды последовательно преобразуется в энергию вращения турбины, а затем в электрическую энергию в генераторе.

Виды гидротурбин

Гидротурбина является ключевым элементом ГЭС, преобразующим энергию потока воды во вращательное движение. Какие виды турбин применяются на современных гидроэлектростанциях?

Реактивные турбины

Реактивные турбины работают за счет давления воды и используются при низких и средних напорах. К ним относятся:


  • Пропеллерные турбины (в том числе поворотно-лопастные турбины Каплана)
  • Радиально-осевые турбины Фрэнсиса
  • Диагональные турбины

Активные турбины

Активные турбины работают за счет кинетической энергии струи воды и применяются при высоких напорах:

  • Ковшовые турбины Пелтона
  • Турбины с двукратным подводом воды

Выбор типа турбины зависит от напора и расхода воды на конкретной ГЭС. Правильно подобранная турбина обеспечивает максимальный КПД станции.

Регулирование мощности ГЭС

Важным преимуществом гидроэлектростанций является возможность быстрого изменения вырабатываемой мощности. Как это достигается?

  • Изменение расхода воды через турбины с помощью направляющего аппарата
  • Изменение угла установки лопастей рабочего колеса (для поворотно-лопастных турбин)
  • Отключение/подключение гидроагрегатов
  • Использование режима синхронного компенсатора

Это позволяет ГЭС эффективно покрывать пиковые нагрузки в энергосистеме и участвовать в регулировании частоты тока.

Преимущества и недостатки гидроэнергетики

Гидроэлектростанции имеют ряд существенных преимуществ по сравнению с другими видами электростанций:


  • Используют возобновляемый источник энергии
  • Не загрязняют окружающую среду вредными выбросами
  • Имеют низкую себестоимость электроэнергии
  • Быстро выходят на рабочий режим
  • Могут работать в маневренном режиме

Однако у ГЭС есть и недостатки:

  • Затопление больших территорий при создании водохранилищ
  • Влияние на экосистему рек
  • Зависимость выработки от водности года
  • Высокие капитальные затраты при строительстве

Тем не менее, преимущества гидроэнергетики перевешивают ее недостатки, что обуславливает активное развитие этой отрасли во многих странах.

Крупнейшие ГЭС в России и мире

Какие гидроэлектростанции являются самыми мощными? Рассмотрим крупнейшие ГЭС в России и мире.

Крупнейшие ГЭС России:

  1. Саяно-Шушенская ГЭС — 6400 МВт
  2. Красноярская ГЭС — 6000 МВт
  3. Братская ГЭС — 4500 МВт
  4. Усть-Илимская ГЭС — 3840 МВт
  5. Богучанская ГЭС — 2997 МВт

Крупнейшие ГЭС мира:

  1. «Три ущелья» (Китай) — 22500 МВт
  2. Итайпу (Бразилия/Парагвай) — 14000 МВт
  3. Силоду (Китай) — 13860 МВт
  4. Гури (Венесуэла) — 10200 МВт
  5. Тукуруи (Бразилия) — 8370 МВт

Как видим, самые мощные ГЭС в мире расположены в странах с большим гидропотенциалом — Китае и Бразилии.


Перспективы развития гидроэнергетики

Каковы перспективы дальнейшего развития гидроэнергетики? Основные тенденции включают:

  • Строительство гидроаккумулирующих электростанций (ГАЭС)
  • Развитие малой гидроэнергетики
  • Модернизация и повышение эффективности существующих ГЭС
  • Внедрение цифровых технологий управления
  • Развитие приливных и волновых электростанций

Гидроэнергетика продолжит играть важную роль в мировом энергобалансе, обеспечивая стабильную выработку экологически чистой электроэнергии.


Принцип работы ГЭС

28 августа 2014

Гидроэлектростанции давно стали одним из символов промышленного прогресса. Их изображают на банкнотах и марках, посвящают им поэмы, а страны соревнуются в сооружении все более и более мощных  «гидрогигантов». Однако несмотря на монументальность этих сооружений, принцип работ любой ГЭС довольно прост.


Вода под напором поступает на лопасти турбины гидроэлектростанции, которая в свою очередь приводит в действие генераторы, вырабатывающие электричество. Мощность ГЭС зависит от напора и количества воды, проходящей через гидроагрегаты.

Собственно, главной задачей в строительстве гидроэлектростанции является создание напора воды. По принципу решения этой проблемы ГЭС делятся на плотинные и деривационные. Иногда также встречаются ГЭС смешанного (плотинно-деривационного) типа.

#INNER0#

При наиболее распространенном варианте строительства реку перегораживают плотиной, которая поднимает уровень воды, создавая необходимый напор. Причем его величина напрямую зависит от высоты сооружения.

Деривационный канал Майкопской ГЭС

#INNER1#

Помимо плотины (или нескольких) такая ГЭС состоит из здания гидроэлектростанции и распределительного устройства. В здании ГЭС располагается все основное оборудование станции – турбины и генераторы. Также ГЭС могут включать в себя дополнительные сооружения, например, водосбросные устройства, шлюзы, судоподъемники или рыбоходы.

Саяно-Шушенская ГЭС – типичная станция плотинного типа

Деривационные ГЭС обычно строят в тех местах, где река имеет довольно большой уклон. Таким образом, отпадает необходимость в сооружении водохранилища, а вода через специальные водоводы (тоннели или каналы) попадает прямиком к зданию ГЭС. Впрочем, даже на деривационных ГЭС нередко стараются возводить небольшие водохранилища (бассейны суточного регулирования), чтобы иметь определенные возможности по регулированию стока и соответственно изменять выработку электроэнергии в зависимости от потребностей энергосистемы.

Схема работы Майкопской ГЭС (деривационной)

Это интересно: водохранилище Вольта в Гане – крупнейшее в мире. Его площадь – 8500 квадратных километров, что составляет 3,6% территории страны.
Отдельно можно выделить гидроаккумулирующие электростанции (ГАЭС). Их используют для сглаживания суточных перепадов нагрузки энергосистемы, чтобы обеспечить надежность ее работы. В отличие от обычной гидроэлектростанции ГАЭС работают не только в турбинном, но и в насосном режиме, закачивая воду из нижнего бьефа в верхний.

#INNER2#

Пожалуй, самой необычной ГАЭС в мире является Том Сок в Лестервиле, штат Миссури. Ее уникальность в том, что она расположена в 80 км от ближайшего источника воды – реки Миссисипи!


Верхний бассейн ГАЭС Том Сок в США

Одним из главных отличий гидроэлектростанций от других энергетических сооружений является их индивидуальность. Если тепловые или атомные станции строят по давно отлаженным схемам из одинаковых типовых блоков, то каждая ГЭС является уникальной в своем роде.

В России Гидроэнергетика Малые ГЭС Приливные ГЭС

Что такое Гидроэлектростанция (ГЭС)? — Техническая Библиотека Neftegaz.

RU

267354

Гидроэлектростанция (ГЭС) — электростанция, в качестве источника энергии использующая энергию водного потока.

Гидроэлектростанция (ГЭС) — электростанция, в качестве источника энергии использующая энергию водного потока.
Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища.
Для эффективного производства электроэнергии на ГЭС необходимы 2 основных фактора: круглогодичная гарантированная обеспеченность водой и наличие больших уклонов реки.

Принцип работы ГЭС.

Цепь гидротехнических сооружений обеспечивает необходимый напор воды, поступающей на лопасти гидротурбины, которая приводит в действие генераторы, вырабатывающие электроэнергию.
Необходимый напор воды формируется строительством плотины, что приводит к концентрации реки в определенном месте, или естественным током воды (деривацией), или использованием совместно и плотины, и деривации.

В здании ГЭС располагается все энергетическое оборудование.

В машинном зале расположены гидроагрегаты, непосредственно преобразующие энергию тока воды в электрическую энергию, и дополнительное оборудование: устройства управления и контроля над работой ГЭС, трансформаторная станция, распределительные устройства и многое другое.
ГЭС разделяются в зависимости от вырабатываемой мощности:

  • мощные — вырабатывают от 25 МВт и выше;
  • средние — до 25 МВт;
  • малые гидроэлектростанции — до 5 МВт.

Мощность ГЭС зависит от напора и расхода воды, а также от КПД используемых турбин и генераторов.
Особенностью ГЭС является цикличность мощности в зависимости от природных факторов.
Различают годичный, месячный, недельный или суточный циклы работы гидроэлектростанции.
ГЭС делятся в зависимости от максимального использования напора воды:

  • высоконапорные — более 60 м;
  • средненапорные — от 25 м;
  • низконапорные — от 3 до 25 м.

Принцип работы используемых в ГЭС турбин един.
Вода, находящаяся под давлением (напор воды), поступает на лопасти турбины, которые начинают вращаться.
Механическая энергия, передается на гидрогенератор, который вырабатывает электроэнергию.
Турбины отличаются некоторыми техническими характеристиками, а также камерами — стальными или железобетонными, и рассчитаны на различный напор воды.

На высоконапорных ГЭС применяются ковшовые и радиально-осевые турбины с металлическими спиральными камерами.
На средненапорных ГЭС применяются поворотнолопастные и радиально-осевые турбины.
На низконапорных ГЭС применяются поворотнолопастные турбины в железобетонных камерах.


ГЭС делятся в зависимости от принципа использования природных ресурсов:

  • На русловых ГЭС напор воды создается посредством установки плотины, полностью перегораживающей реку, или поднимающей уровень воды в ней на необходимую отметку.

Такие гидроэлектростанции на горных реках, в местах, где русло реки более узкое, сжатое.
Вода подается непосредственно к турбинам ГЭС.

  • На приплотинных ГЭС напор воды также создается при полном перегораживании плотины, здание ГЭС располагается за плотиной, в нижней её части.

Вода, имеющая большее давление, нежели на русловых ГЭС, подводится к турбинам через специальные напорные тоннели.

  • На деривационных ГЭС необходимая концентрация воды посредством деривации.

Вода подводится непосредственно к зданию ГЭС.

  • На гидроаккумулирующих ГЭС (обозначаемых ГАЭС) вырабатываемая электроэнергия аккумулируется и используется в моменты пиковых нагрузок.

В течение времени не пиковой нагрузки агрегаты ГАЭС работают как насосы от внешних источников энергии, когда её стоимость не высока (например, ночью), и закачивают воду в специально оборудованные верхние бассейны.

В моменты пиковых нагрузок вода из них поступает в напорный трубопровод и приводит в действие турбины.


В состав ГЭС могут входить шлюзы, судоподъемники, рыбопропускные, ирригационные водозаборные сооружения и др.


Для производства электрической энергии используются возобновляемые природные ресурсы, поэтому конечная стоимость получаемой электроэнергии ниже, чем при использовании других видов электростанций, и нет вредных выбросов в атмосферу.


Однако построить ГЭС можно только там, где можно создать большой напор воды.
Создаваемые при этом водохранилища обычно заливают большую территорию земли, иногда это приводит к нарушению экологического равновесия.

#Гидроэлектростанция #ГЭС #электростанция #энергия #водный поток #водохранилище

Последние новости

Гидроэнергетика: как это работает

Школа водных наук 6 июня 2018 г.

Фотогалерея водопользования

Узнайте об использовании воды с помощью картинок

Дом школы водных наук

  • Обзор
  • Наука
  • Мультимедиа

Так как же мы получаем электричество из воды? На самом деле гидроэлектростанции и угольные электростанции производят электроэнергию аналогичным образом. В обоих случаях источник энергии используется для вращения пропеллерной части, называемой турбиной.

•  Школа наук о воде ДОМАШНЯЯ СТРАНИЦА  •  Темы использования воды  •

Источники/Использование: Некоторое содержимое может иметь ограничения. Посетите СМИ, чтобы узнать подробности.

Падающая вода производит гидроэлектроэнергию.

Кредит: Управление долины Теннесси

Так как же мы получаем электричество из воды? На самом деле гидроэлектростанции и угольные электростанции производят электроэнергию аналогичным образом. В обоих случаях источник энергии используется для вращения пропеллерной части, называемой турбиной, которая затем вращает металлический вал в электрогенераторе, который является двигателем, производящим электричество. Угольная электростанция использует пар для вращения лопаток турбины; тогда как гидроэлектростанция использует падающую воду для вращения турбины. Результаты такие же.

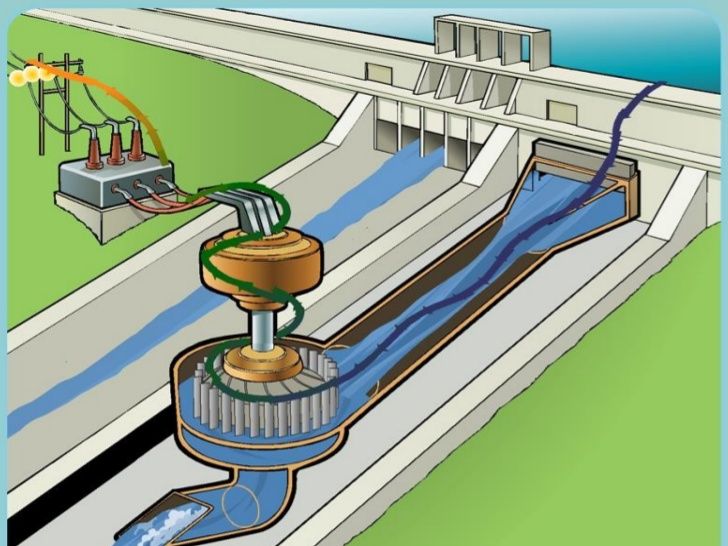

Взгляните на эту схему (любезно предоставленную Управлением долины Теннесси) гидроэлектростанции, чтобы увидеть детали: не так много гидроэлектростанций в Канзасе или Флориде). Плотина хранит много воды за собой в резервуаре . Внизу стены плотины находится водозабор. Под действием силы тяжести он падает через напорный трубопровод внутри плотины. В конце водовода находится турбинный движитель, который приводится в движение движущейся водой. Вал от турбины идет вверх к генератору, который вырабатывает энергию. Линии электропередач подключены к генератору, который несет электричество в ваш дом и мой. Вода проходит мимо гребного винта через отводной канал в реку мимо плотины. Кстати, не стоит играть в воде прямо под плотиной, когда вода спускается!

Турбина и генератор производят электричество

Источники/Использование: Некоторое содержимое может иметь ограничения. Посетите СМИ, чтобы узнать подробности.

Схема гидроэлектрической турбины и генератора.

Предоставлено: Инженерный корпус армии США

Что касается того, как работает этот генератор, Инженерный корпус объясняет это следующим образом:
«Гидравлическая турбина преобразует энергию текущей воды в механическую энергию. Гидроэлектрический генератор преобразует эту механическую энергию в электричество. Работа генератора основана на принципах, открытых Фарадеем. Он обнаружил, что когда магнит движется мимо проводника, он вызывает протекание электричества. В большом генераторе электромагниты создаются путем пропускания постоянного тока через проволочные петли. наматываются на стопки пластин из магнитной стали. Они называются полюсами поля и устанавливаются по периметру ротора. Ротор прикреплен к валу турбины и вращается с фиксированной скоростью. Когда ротор вращается, это вызывает полюса поля (электромагниты) двигаться мимо проводников, установленных в статоре. Это, в свою очередь, вызывает протекание электричества и появление напряжения на выходных клеммах генератора».



Аккумулирование: повторное использование воды для удовлетворения пикового спроса на электроэнергию

Спрос на электроэнергию не является «плоским» и постоянным. Спрос растет и падает в течение дня, а ночью потребность в электроэнергии в домах, на предприятиях и в других объектах снижается. Например, здесь, в Атланте, штат Джорджия, в 17:00 жаркого августовского выходного дня можно поспорить, что существует огромный спрос на электроэнергию для работы миллионов кондиционеров! Но через 12 часов, в 5:00 утра… не так уж и много. Гидроэлектростанции более эффективно обеспечивают пиковые потребности в электроэнергии в течение коротких периодов, чем электростанции, работающие на ископаемом топливе, и атомные электростанции, и один из способов сделать это — использовать «насосное хранилище», которое повторно использует одну и ту же воду более одного раза.

Аккумулирование с помощью насосов – это метод хранения воды в резерве для нужд пикового периода путем перекачки воды, уже прошедшей через турбины, в резервуар для хранения над электростанцией в то время, когда спрос потребителей на энергию низок, например, во время посреди ночи. Затем воде позволяют течь обратно через турбины-генераторы в периоды, когда потребность высока и система подвергается большой нагрузке.

Источники/использование: общественное достояние.

Насосное хранилище: повторное использование воды для удовлетворения пикового спроса на электроэнергию

Резервуар действует во многом как батарея, сохраняя энергию в виде воды, когда спрос низкий, и производя максимальную мощность в дневные и сезонные пиковые периоды. Преимущество гидроаккумулирующих установок заключается в том, что гидроэлектростанции могут быстро запускаться и быстро регулировать производительность. Они эффективно работают при использовании в течение одного часа или нескольких часов. Поскольку гидроаккумулирующие водохранилища относительно малы, затраты на строительство обычно ниже по сравнению с обычными гидроэлектростанциями.
