Как проверить диод в микроволновке: пошаговая инструкция

Как правильно проверить высоковольтный диод в микроволновой печи. Какие инструменты понадобятся для диагностики. Признаки неисправности диода в СВЧ-печи. Как безопасно заменить вышедший из строя диод.

Что такое высоковольтный диод в микроволновой печи и для чего он нужен

Высоковольтный диод является важным элементом в конструкции микроволновой печи. Он входит в состав высоковольтного блока питания и выполняет функцию выпрямления переменного тока в постоянный для питания магнетрона. Без исправного диода микроволновка не сможет нагревать пищу.

Основные функции высоковольтного диода в СВЧ-печи:

• Выпрямление переменного тока высокого напряжения в пульсирующий постоянный
• Защита магнетрона от обратных токов

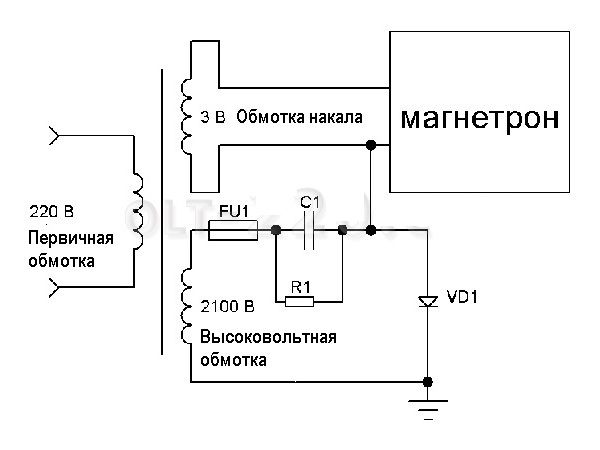

• Участие в удвоении напряжения для питания магнетрона

Признаки неисправности высоковольтного диода в микроволновке

Как понять, что проблема именно в диоде? Вот основные признаки его выхода из строя:

• Микроволновка включается, но не греет или греет слабо
• Посторонние звуки при работе печи
• Запах гари из микроволновки
• Срабатывание предохранителей
• Сильный нагрев корпуса печи в районе высоковольтного блока

Если вы заметили один или несколько из этих симптомов, стоит проверить исправность высоковольтного диода.

Инструменты, необходимые для проверки диода микроволновки

Для диагностики высоковольтного диода вам понадобятся следующие инструменты:

• Мультиметр с возможностью измерения сопротивления
• Отвертки для разборки корпуса микроволновки
• Пассатижи для отсоединения проводов
• Изолирующие перчатки для безопасной работы

Важно использовать мультиметр с достаточным диапазоном измерения сопротивления, так как высоковольтные диоды имеют большое обратное сопротивление.

Пошаговая инструкция по проверке высоковольтного диода

Вот последовательность действий для тестирования диода:

1. Отключите микроволновку от сети и разрядите высоковольтный конденсатор
2. Снимите внешний корпус печи, чтобы получить доступ к высоковольтному блоку

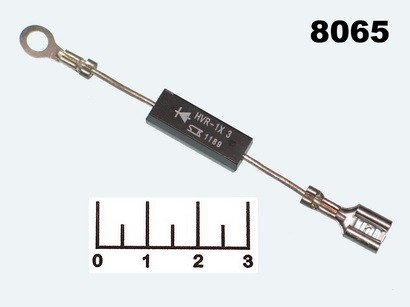

3. Найдите высоковольтный диод — он расположен рядом с трансформатором
4. Отсоедините провода от выводов диода
5. Переключите мультиметр в режим измерения сопротивления
6. Подключите щупы к выводам диода в прямом направлении
7. Запишите показания прибора
8. Поменяйте полярность подключения щупов
9. Снова запишите показания
10. Сравните полученные значения с эталонными для данной модели диода

Как интерпретировать результаты проверки диода мультиметром

Правильная интерпретация показаний мультиметра очень важна для определения исправности диода. На что обратить внимание:

• В прямом направлении сопротивление должно быть от нескольких Ом до 1-2 кОм
• В обратном направлении — от сотен кОм до единиц МОм
• Разница между прямым и обратным сопротивлением должна быть как минимум в 100 раз
• При обрыве диода в обоих направлениях будет бесконечное сопротивление
• При пробое диода сопротивление в обоих направлениях будет близко к нулю

Если результаты измерений сильно отличаются от указанных, диод вышел из строя и требует замены.

Можно ли отремонтировать неисправный диод микроволновки

Высоковольтные диоды не подлежат ремонту. Если диагностика показала его неисправность, необходима полная замена компонента. Попытки отремонтировать диод могут привести к выходу из строя других элементов микроволновки.

Замена диода требует определенных навыков работы с электроникой. Если вы не уверены в своих силах, лучше обратиться к специалисту по ремонту бытовой техники.

Как правильно выбрать новый диод для замены

При выборе нового диода для микроволновой печи важно учитывать следующие параметры:

• Максимальное обратное напряжение — не менее 12-15 кВ
• Максимальный прямой ток — от 300 мА и выше
• Соответствие размеров и способа крепления оригинальному диоду
• Наличие теплоотвода, если он был у старого диода

Рекомендуется использовать оригинальные запчасти от производителя вашей модели микроволновки. Это гарантирует совместимость и безопасность использования.

Техника безопасности при работе с высоковольтными компонентами микроволновки

Работа с высоковольтной частью микроволновой печи требует соблюдения правил безопасности:

• Обязательно отключите печь от электросети перед началом работ
• Разрядите высоковольтный конденсатор перед любыми манипуляциями
• Используйте инструменты с изолированными ручками
• Работайте в резиновых перчатках
• Не прикасайтесь к оголенным проводам и контактам
• Не включайте микроволновку со снятым корпусом

Помните, что напряжение в высоковольтном блоке может достигать нескольких киловольт, что смертельно опасно при неосторожном обращении.

Высоковольтный диод для свч печи как проверить

Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух. Начинайте любые работы внутри печи только после того, как разрядите высоковольтный конденсатор и отключите провода от первичной обмотки высоковольтного трансформатора. При проверке и настройке микроволнового блока печи ее следует нагрузить, вставив чашу с 1 литром воды в печь. Если ремонт был связан с демонтажем или заменой магнетрона, при обратной установке магнетрона в печь обратите особое внимание на отсутствие повреждений и правильную установку изолирующей прокладки. Измеряется утечка между выводами конденсатора и каждым выводом и корпусом конденсатора.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Высоковольтный диод для свч печи: что это и как проверить
• Как проверить диод в микроволновой печи
• Правильная проверка высоковольтного диода свч печи
• 2.3. Как точно установить неисправность высоковольтного диода
• Как проверить высоковольтный диод в микроволновке
• Восстановление работоспособности микроволновой печи простыми способами
• Как проверить диод в микроволновой печи
• Замена высоковольтного диода в СВЧ- печи
• Проверка магнетрона в микроволновке — просто и понятно

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Микроволновка — как проверить конденсатор

Высоковольтный диод для свч печи: что это и как проверить

Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух. Начинайте любые работы внутри печи только после того, как разрядите высоковольтный конденсатор и отключите провода от первичной обмотки высоковольтного трансформатора. При проверке и настройке микроволнового блока печи ее следует нагрузить, вставив чашу с 1 литром воды в печь. Если ремонт был связан с демонтажем или заменой магнетрона, при обратной установке магнетрона в печь обратите особое внимание на отсутствие повреждений и правильную установку изолирующей прокладки.

Измеряется утечка между выводами конденсатора и каждым выводом и корпусом конденсатора. Во всех случаях мультиметр, включенный в режим R x , должен показывать бесконечность.

Измеряется его сопротивление в прямом и обратном направлении. При этом мультиметр включается в режим R x Следует использовать измеритель с источником питания не менее 9 В. Косвенным признаком, указывающим на возможную неисправность высоковольтного диода, является нагрев высоковольтного конденсатора. В этом случае, если высоковольтный конденсатор исправен, следует заменить высоковольтный диод.

Традиционным методом проверки исправности трансформатора является измерение напряжений на его обмотках. Однако, в случае с высоковольтными трансформаторами СВЧ-печей такой подход неприменим из-за присутствия опасного напряжения величиной около 2 кВ на вторичной обмотке трансформатора.

В связи с этим все фирмы-изготовители СВЧ-печей рекомендуют проверять исправность высоковольтного трансформатора путем измерения сопротивления его обмоток. Сопротивления обмоток высоковольтного трансформатора для каждого типа печи приведены в разделе, посвященном этой печи. Для измерения сопротивлений обмоток трансформатор следует отключить от всех подходящих к нему проводов и проверить соответствие сопротивления его обмоток приведенному в таблице отдельно для каждого вида печи.

Кроме того, следует проверить мегомметром либо тестером, включенным на предел измерения сопротивления R x сопротивление изоляции между обмотками трансформатора, а также сопротивление изоляции между обмотками трансформатора и шасси. Поэтому замена трансформатора производится только после проверки всех высоковольтных элементов печи.

Еще один способ проверки качества высоковольтного трансформатора сводится к измерению тока холостого хода. При этом от трансформатора отключаются провода, подходящие к на-кальной и вторичной обмотке, а последовательно с первичной обмоткой включается амперметр переменного тока.

Амперметр устанавливается на диапазон измерения 1 А. После этого на первичную обмотку трансформатора через амперметр подают номинальное питающее напряжение В, 50 Гц. В исправном трансформаторе без межслойных и межобмоточных замыканий ток холостого хода первичной обмотки должен быть в диапазоне 0, Превышение током холостого хода величины Мультиметр должен показывать сопротивление предохранителя, близкое к нулю.

Если предохранитель сгорел, следует до замены предохранителя проверить первичный, вторичный и защитный выключатель. Если предохранитель сгорел из-за неправильной работы выключателя, следует заменить выключатель до установки нового предохранителя.

Следует устанавливать предохранитель только того же типа и номинала, что и у сгоревшего. До начала измерений следует отключить от них провода, а также дождаться остывания нагревателя. Сопротивление нагревателя должно составлять в разных типах печей Сопротивление утечки с выводов нагревателя на шасси печи измеряется специальным мегомметром с выходным напряжением В и пределом измерения сопротивления МОм.

Сопротивление утечки должно быть не менее кОм. Должны иметь сопротивление около нуля при температуре Температура может быть разной для термостатов из печей разных производителей. Отличие заключается в наличии в микросборках двух резисторов — между базой и эмиттером транзистора и между базой транзистора сборки и ее внешним выводом.

Использование резисторов в микросборках позволяет непосредственно подключать их к выводам процессора управления и тем самым уменьшать количество элементов на печатной плате блока управления. Диагностика компонентов СВЧ печи 1. Проверка компонентов Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух. Проверка выходной мощности СВЧ печи Поместите емкость с мл воды температура Установите полную выходную мощность печи и включите ее на 5 минут. Для проверки работы гриля: Поместите пищу, подходящую для приготовления грилем, и включите гриль на 5 мин.

При исправном гриле после этого его поверхность должна быть красного цвета. Магнетрон микроволновой печи Сопротивление между выводами накала должно быть менее 1 Ом. Высоковольтный конденсатор микроволновой печи Измеряется утечка между выводами конденсатора и каждым выводом и корпусом конденсатора.

Высоковольтный диод микроволновой печи Измеряется его сопротивление в прямом и обратном направлении. Высоковольтный трансформатор микроволновой печи Традиционным методом проверки исправности трансформатора является измерение напряжений на его обмотках. Признаками, указывающими на неисправность трансформатора, являются: характерный гул; чрезмерный нагрев трансформатора; обугливание катушки трансформатора; запах гари из высоковольтной части печи.

Предохранитель микроволновой печи Мультиметр должен показывать сопротивление предохранителя, близкое к нулю. Нагреватель микроволновой печи До начала измерений следует отключить от них провода, а также дождаться остывания нагревателя.

Термостаты магнетрона и гриля микроволновой печи Должны иметь сопротивление около нуля при температуре Транзисторы электронного блока управления В СВЧ-печах применяются транзисторы двух типов: обычные п-р-п- и р-п-р-транзисторы; коммутирующая микросборка из п-р-п- или р-п-р-транзистора.

Замечание: Cледует производить после любого обслуживания печи. После отключения проводов с элементов правильно установите их на прежнее место. При рассоединении разъемов или соединителей следует тянуть не за провода, а за соединители. Расположение элементов СВЧ печи на фото:.

Выберите марку микроволновки:.

Как проверить диод в микроволновой печи

Электроприборы являются неотъемлемой частью домашнего быта. В каждой квартире и частном доме есть несколько единиц техники, которые выполняют самые разнообразные функции. Одни предназначены для охлаждения, а другие для нагрева и постоянного поддержания высокой температуры. О последнем типе приборов и пойдет дело. Свч печи надежно закрепились в быту и стали надежными помощницами на кухне. Они просты по своей конструкции и могут включать в себя различные опции. Но, не смотря на свою надежность, изделие каждого производителя может начать функционировать неправильно.

Магнетрон — самый сложный и дорогостоящий узел СВЧ-печи. При этом проверить высоковольтный диод на пробой тестером.

Правильная проверка высоковольтного диода свч печи

Разогрев пищи в микроволновке осуществляется излучением, частота которого равна МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой. Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона. На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона? Магнетрон — это цэлектровакуумная лампа, выполняющая функции диода и состоящая из нескольких частей:.

2.3. Как точно установить неисправность высоковольтного диода

Тренды Новинки Мой канал Блог Rutube. Подписывайтесь на наши соцсети. Скачивайте наши приложения. Вход для партнеров. Полное руководство по тестированию компонентов микроволновой печи.

Сегодня в нашем доме имеются самые разнообразные бытовые приборы.

Как проверить высоковольтный диод в микроволновке

Есть терпенье, будет и уменье. Но, так как в магазине не было родного диода HVR-1X-3, то я заменил его каким то аналогом. Через неделю этот диод сгорел. Позже я нашел в продаже HVR-1X-3 и поставил его. Спустя неделю и он сгорел. В чем может быть причина?

Восстановление работоспособности микроволновой печи простыми способами

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Вентилятор smf-3rdea в микроволновке samsung cenr. Микроволновка Moulinex 1EPP10 не греет. Не открывается дверька Scarlett.

Для проверки высоковольтного диода тестер не годится, поскольку у .. Подключить новый магнетрон к СВЧ-печи нетрудно, в нем всего два контакта .

Как проверить диод в микроволновой печи

Конденсатор в СВЧ-печи Электролитический конденсатор 0. Принесли модуль управления от указанной СВЧ. БП развалилось. ШИМку и лит заменил, но

Замена высоковольтного диода в СВЧ- печи

Разогрев пищи в микроволновке осуществляется излучением, частота которого равна МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой. Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона. На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона?

Микроволновая печь применяется в быту для быстрого приготовления пищи уже довольно давно.

Проверка магнетрона в микроволновке — просто и понятно

Бортовой компьютер на микроконтроллере PIC. Микроволновая печь СВЧ-печь служит довольно долго при соблюдении несложных правил эксплуатации. Когда же эти простые правила нарушаются, то ремонт СВЧ-печи, как и любой ремонт радиоэлектронной аппаратуры, обходится довольно дорого, и иногда является не рентабельным по сравнению с покупкой нового устройства. Самой распространенной причиной неисправности в СВЧ-печи являются неисправности магнетрона, который выходит из строя при перегрузках. И то и другое опасно для вашего здоровья. Поэтому и я тоже рекомендую доверять ремонт СВЧ-печей специально подготовленным опытным мастерам. Первая — это неисправности СВЧ-печи, выражающаяся в отсутствии нагрева рабочей камеры, и вторая — в падении мощности.

Сегодня в нашем доме имеются самые разнообразные бытовые приборы. Особенно много их на кухне, где они помогают упростить процесс приготовления или разогрева пищи. Самым популярной кухонной техникой, которую можно встретить практически в любом доме, является СВЧ печь. Этот прибор является долгожителем, в отличие от тех же новомодных мультиварок, и появился он в домашнем обиходе уже достаточно давно.

как проверить высоковольтный диод в СВЧ,и почему он грееться,какая замена воз…

как проверить высоковольтный диод в СВЧ,и почему он грееться,какая замена воз…

FAQ

Вопрос №7517

как проверить высоковольтный диод в СВЧ,и почему он грееться,какая замена возможна?

Васильев Василий

Заместитель

высоковольтный диод не должен прозваниваться, перегрев диода может быть связан с пробоем любого высоковольтного элемента. вышедший из строя диод вы можете заменить на DA91-70063D. Заказать необходимую деталь вы можете на нашем сайте.

Обслуживание организаций Отдел Технического Контроля Новости компании Награды и достижения Отзывы Партнеры СМИ о нас Вакансии Сертификаты Гарантия Мастера Программа лояльности

Услуги

Ремонт бытовой техники Ремонт цифровой техники Ремонт электрики Ремонт сантехники Услуги мастера на час Транспортировка и установка техники Обучение ремонту бытовой техники

Энциклопедия

Типовые неисправности бытовой техники Типовые неисправности холодильников Типовые неисправности стиральных машин Типовые неисправности кухонных плит Типовые неисправности сантехники Типовые неисправности электрики Сервисный Центр «А‑Айсберг» © 1993-2023.

Вся представленная на сайте информация, касающаяся сроков, стоимости и порядка предоставления услуг, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

Реквизиты

Политика персональных данных

* Некоторые виды работ могут быть выполнены подрядными организациями

Нужен ремонт?

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка отправки
данных

Нужна установка?

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка отправки
данных

Запись на курс

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка отправки
данных

Запись на курс

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных . Заявка получена.
Специалист свяжется с вами в течение 15 минут! Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка

Попробуйте позже

Задать вопрос

Задавайте Ваши вопросы по ремонту любой бытовой техники или электроники. Мы смогли помочь уже 211274 посетителям нашего сайта.

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных. Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка

Обратная связь

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных. Сообщение успешно
отправлено Ошибка

Замена диодов в микроволновой печи: как диагностировать проблемы с приготовлением пищи в микроволновой печи

Иногда микроволновые печи не выходят из строя полностью из-за перегоревшего предохранителя или поломки трансформатора. Вместо этого иногда ваша микроволновая печь может выполнять пассивные функции освещения, показа времени и даже вращения поворотного стола внутри, фактически не нагревая пищу. В этих обстоятельствах что-то мешает вашей микроволновой печи полностью использовать свою мощность.

Если у вас есть Frigidaire Gallery FGMV174KFB (2012 г.), вы можете проверить функциональность каждой из этих частей с помощью мультиметра. В вашей микроволновой печи есть три части, которые в основном связаны с высоковольтной стороной вещей и подключаются к встроенному предохранителю: конденсатор, трансформатор и магнетрон. Вы можете проверить выпрямители или диоды вашего магнетрона, которые отвечают за преобразование электроэнергии из переменного тока в постоянный.

Вы можете протестировать каждый из трех компонентов сломанной микроволновой печи в том порядке, который вам наиболее удобен и безопасен; конденсаторы и диоды являются наиболее распространенными причинами проблем, и вы должны быть уверены, что обращаетесь с электрическими частями безопасно.

ПРЕДУПРЕЖДЕНИЕ: НЕ ПЫТАЙТЕСЬ БЕЗ ОПЫТА В РЕМОНТЕ ПРИБОРОВ. ПЕРЕД РАБОТОЙ С ЛЮБЫМ ЭЛЕКТРИЧЕСКИМ КОМПОНЕНТОМ ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ МИКРОВОЛНОВУЮ ПЕЧЬ И РАЗРЯДИТЕ КОНДЕНСАТОР.

Процедура проверки диода или выпрямителя вашего магнетрона:

Возьмите девятивольтовую батарею и вставьте стандартные считыватели вольтметра. Затем используйте зажимы-крокодилы, чтобы включить диод в последовательную цепь с батареей, чтобы проверить напряжение. Диод или выпрямитель должны вызывать падение напряжения, в данном случае примерно на 3 вольта. Если вы читаете то же напряжение, что и батарея, то диод неисправен и его необходимо заменить.

Вы можете проверить новый диод, выполнив ту же процедуру последовательного включения, и убедиться в наличии соответствующего падения напряжения. Выпрямители могут выйти из строя, поэтому это частая причина выхода из строя микроволновки и бытовой техники.

Установка нового диода:  5304467670

Убедитесь, что катод находится на земле, а анод — на конденсаторе. Чрезвычайно важно подключать диод в правильном направлении, чтобы обеспечить безопасное и исправное соединение. Отрицательная сторона вашего выпрямителя обычно имеет полосу вокруг ближайшего края среднего компонента, чтобы обозначить, на какой стороне он находится; у него также будет разъем заземления, который выглядит как круг на конце провода. Положительная сторона не будет иметь полосы и будет иметь бит, который идет на конденсатор. Отрицательная сторона – это сторона катода, а положительная сторона – сторона анода. Убедитесь, что вы держите эти разные стороны прямо!

Другие потенциальные проблемы с электричеством в вашей микроволновой печи:

Если ваш диод работает и не нуждается в замене, следующим лучшим компонентом для проверки является конденсатор, а затем высоковольтная сторона вашего трансформатора. Трансформаторы могут быть немного сложными для тестирования, потому что сторона высокого напряжения может быть сломана, в то время как клеммы низкого напряжения полностью исправны. На этой части ищите почерневшие кусочки или следы дыма. Соединение высоковольтной обмотки с землей также должно иметь сопротивление 0 Ом, а если это не так, значит, вы нашли сломанный компонент.

Как всегда, когда вы разбираете и заменяете детали электроприбора, устанавливайте детали точно так, как вы их нашли, и используйте изолированные инструменты. Если вы будете работать на конденсаторе микроволновой печи или рядом с ним, сделайте дополнительный шаг, вручную разрядив его, вместо того, чтобы надеяться, что напряжение рассеется, если вы подождете от десяти до тридцати минут. А если вы хотите узнать больше о том, как самостоятельно ремонтировать микроволновую печь и крупную бытовую технику, ознакомьтесь с дополнительными статьями и руководствами по конкретным продуктам на сайте Appliance Express.

Совместное использование

Неудачный двунаправленный диод в микроволновой печи

Моя жена посоветовала мне, что наша микроважная печь не работает. Это модель Brastemp BMS45 Ative! как показано ниже:

Тест с использованием стакана, наполненного водой, показал, что набор не работает. Через 2 минуты вода оставалась холодной.

Я открыл духовку и сделал еще один тест, замерив при этом наличие напряжения на первичной обмотке высоковольтного трансформатора. Счетчик показал 127 В переменного тока, что означает, что проблема была где-то в цепи высокого напряжения (трансформатор, высоковольтный диод, конденсатор и магнетронная трубка). В этот момент я решил реализовать на практике старую идею: быстрый способ контролировать внешне (т. е. когда духовка еще закрыта) наличие сетевого напряжения на трансформаторе. Все просто: светодиод, установленный в передней панели, питается от входа трансформатора (низковольтная сторона — 127 или 220 В переменного тока, в зависимости от региона. В моем случае 127 В). У меня много адаптеров переменного тока в мусорном ящике и несколько светодиодов. Я выбрал один адаптер с выходом 6 В постоянного тока – 300 мА, подключив его вход параллельно с первичными клеммами высоковольтного трансформатора. Выход 6 В постоянного тока был подключен к красному светодиоду (конечно, мог быть и другого цвета) через резистор 330 Ом. Смотрите картинку ниже:

Адаптер переменного тока был закреплен на открытом пространстве между платой управления и высоковольтным трансформатором.

Я просверлил небольшое отверстие в передней панели для установки светодиода, как показано ниже: если духовка еще закрыта. Несомненно, эффективный способ упорядочить любое техническое обслуживание, будь то настоящее или другое в будущем. Разумеется, такую ​​модификацию я делал В СВОЕЙ ДУХОВКЕ. В случае работы в наборе заказчика, это должно быть сделано по согласованию.

Дальнейшие тесты выявили интересную вещь: при длительной работе (скажем, 5 минут вместо обычных 1-2 минут) вода в чашке становилась прохладной (не горячей)! Это показало, так или иначе, что набор работает, хотя и в ограниченной степени. Очевидно, проблема в цепи удвоителя напряжения (конденсатор + высоковольтный диод), что освобождает высоковольтный трансформатор. Цепь, состоящая из диода и конденсатора, удваивает напряжение вторичной обмотки высоковольтного трансформатора (почти 2 кВ) до 4 кВ, создавая пульсирующее постоянное напряжение, которое подается на магнетрон. Если один из этих двух компонентов неисправен, существует вероятность того, что магнетрон получит почти половину обычно используемого напряжения (в данном случае импульсы 2 кВ), что объясняет низкую производительность. В результате можно сделать некоторые выводы: 1) магнетрон скорее всего исправен, 2) один из двух других компонентов (диод и конденсатор) неисправен и 3) половина напряжения, ¼ мощности от магнетрона, что и объясняет низкая производительность. Более подробно работу удвоителя напряжения можно прочитать в другой моей статье https://jestineyong.com/a-bad-hv-capacitor-in-a-microwave-oven/

Конденсатор был протестирован с помощью аналогового мультитестера и показал, что он находится в хорошем состоянии, судя по отклонениям инструментальной иглы.

Для проверки диодов новинка: увидел два диода. Один из них — обычный выпрямительный диод, который участвует в удвоении напряжения магнетрона (на схеме ниже катод этого диода соединен с землей). Другой диод — специальный, называемый двойным диодом или двунаправленным диодом. Он не участвует в операции удвоения напряжения, т. е. не выполняет функции выпрямительного диода. Его работа аналогична варистору. Он имеет два диода напротив и подключен параллельно конденсатору, как показано ниже. Внешне он имеет две полосы в теле.

Один лист данных этого двунаправленного диода можно найти в https://html.alldatasheet.com/html-pdf/139337/FCI/HV-6X2P1/55/1/HV-6X2P1. html

При нормальной работе цепи она никогда не проводит ток — как будто не включена в цепь. Соответствующая часть — это то, что мы могли бы сказать о напряжении стабилитронов диодов (выше 2 кВ при обратной поляризации), и они проводят ток только в том случае, если напряжение достигает значения выше номинального, тем самым защищая конденсатор и магнетрон. Поэтому их философия такова: они НИКОГДА не работают (при обычном использовании). То же, что и для автострахования: вы купили его, чтобы лучше никогда не использовать!

Как видно на рисунке, два компонента — высоковольтный диод и двунаправленный диод — продаются как один комплект, т. е. вы меняете весь комплект, даже если неисправен только один из них.

Мои тесты показали, что проблема была в двойном (двунаправленном) диоде. В обычных тестах аналоговым мультитестером со шкалой сопротивления x10K (который использует батарею 9 В для преодоления напряжения прямой поляризации) исправный компонент не должен проводить ток ни в одном из положений тестовых щупов (инвертируя их для тестов). В моем случае я получил ток с тестовыми щупами в определенном положении, а ток не инвертировал их. Разумеется, один из двух внутренних диодов был закорочен. Это объясняет, почему нагрев внутри печи был низким (вырабатывая почти половину напряжения или ¼ мощности, излучаемой магнетроном).

Я пошел в центр и купил комплект из двух диодов в электронном секторе (очень дешево). После его замены печка стала нормально работать.

Закрыл духовку, оставив светодиод установленным на передней панели, нацелившись на будущее обслуживание.

ПРИМЕЧАНИЯ:

1) Усиление предупреждения: Всегда разряжайте высоковольтный конденсатор при любом возможном напряжении, прежде чем прикасаться к какой-либо части высоковольтной цепи или обслуживать ее.

2) Я хотел бы написать больше статей по техническому обслуживанию, но, поскольку я не работаю с этим напрямую, случай случается только тогда, когда это мой собственный набор или от родственника (или друга). Во всяком случае, я всегда читаю все публикации от других.
