Как проверить элемент пельтье тестером. Элемент Пельтье: принцип работы, характеристики и применение

Что такое элемент Пельтье. Как работает термоэлектрический модуль. Какие бывают виды элементов Пельтье. Где применяются элементы Пельтье. Как проверить работоспособность элемента Пельтье.

Что такое элемент Пельтье и как он работает

Элемент Пельтье представляет собой термоэлектрический преобразователь, который создает разность температур на своих поверхностях при протекании электрического тока. Принцип его работы основан на эффекте Пельтье — возникновении разности температур в месте контакта двух разнородных проводников при прохождении электрического тока.

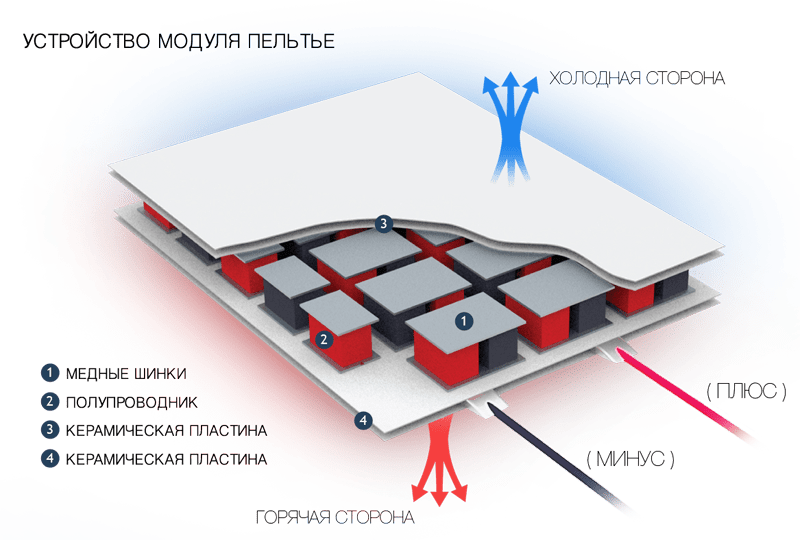

Устройство элемента Пельтье достаточно простое:

• Две керамические пластины — холодная и горячая стороны
• Полупроводниковые столбики p- и n-типа между пластинами
• Медные проводники, соединяющие полупроводники

При подаче постоянного тока электроны, проходя через контакт разнородных полупроводников, поглощают или выделяют тепло. В результате одна сторона элемента охлаждается, а другая нагревается. При смене полярности тока холодная и горячая стороны меняются местами.

Основные характеристики элементов Пельтье

Ключевыми параметрами элементов Пельтье являются:

• Максимальная разница температур (обычно 65-75°C)
• Холодопроизводительность (от единиц до сотен ватт)
• Рабочий ток (от 1-2 до 20-30 А)
• Рабочее напряжение (чаще всего 12 В)
• Габаритные размеры

Чем больше разница температур и холодопроизводительность, тем мощнее и дороже элемент. Габариты напрямую связаны с мощностью — чем крупнее модуль, тем большую разницу температур он может создать.

Виды элементов Пельтье

Элементы Пельтье различаются по нескольким параметрам:

По количеству каскадов:

• Однокаскадные — самые распространенные, создают разницу до 75°C
• Многокаскадные — из нескольких модулей, достигают разницы более 100°C

По форме:

• Прямоугольные — стандартные
• Круглые — для специальных применений

По мощности:

• Маломощные — до 10 Вт
• Средней мощности — 10-100 Вт
• Мощные — более 100 Вт

Выбор конкретного типа зависит от требуемых характеристик и области применения.

Где применяются элементы Пельтье

Благодаря своим уникальным свойствам элементы Пельтье нашли применение во многих сферах:

• Охлаждение электронных компонентов (процессоров, видеокарт)
• Портативные холодильники и сумки-холодильники
• Системы кондиционирования воздуха
• Охлаждение лазерных диодов
• Термостаты для лабораторного оборудования
• Осушители воздуха

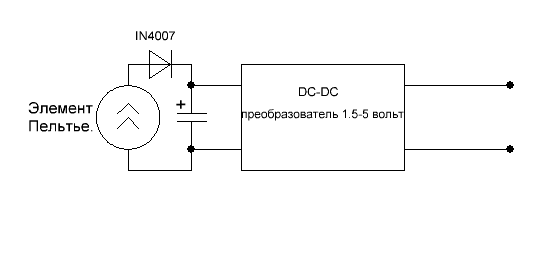

• Генерация электроэнергии в термоэлектрических генераторах

Компактность, отсутствие движущихся частей и возможность точного контроля температуры делают элементы Пельтье незаменимыми во многих устройствах.

Как проверить работоспособность элемента Пельтье

Чтобы убедиться в исправности элемента Пельтье, можно выполнить простую проверку:

1. Подключите элемент к источнику постоянного тока (обычно 12 В)

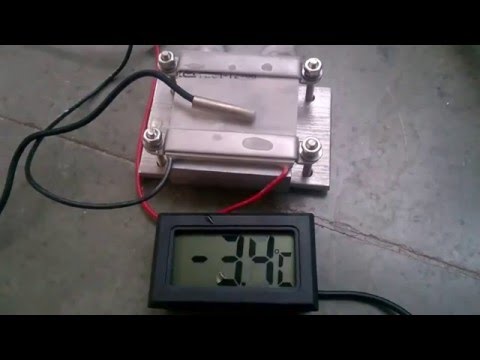

2. Измерьте температуру обеих сторон элемента
3. Одна сторона должна заметно нагреться, другая — охладиться
4. Смените полярность подключения — стороны должны поменяться

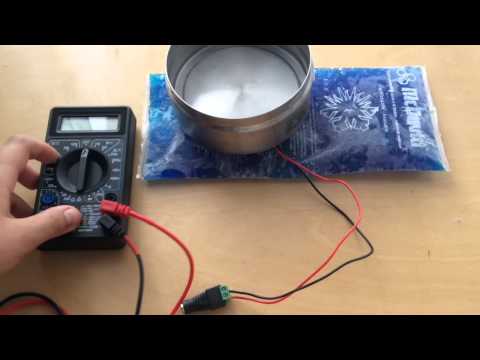

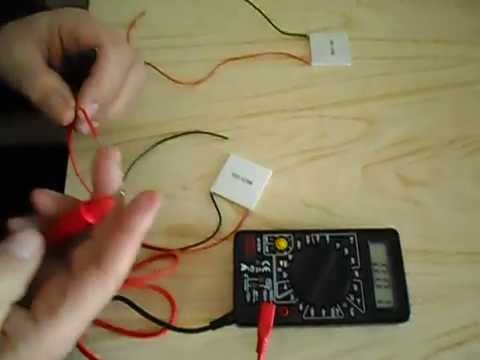

5. Измерьте сопротивление — оно должно быть в пределах паспортных значений

Если элемент не создает разницу температур или имеет аномальное сопротивление, скорее всего он неисправен.

Преимущества и недостатки элементов Пельтье

Элементы Пельтье обладают рядом достоинств и ограничений:

Преимущества:

• Отсутствие движущихся частей
• Компактные размеры
• Бесшумность работы
• Возможность точного контроля температуры
• Быстрый выход на режим

Недостатки:

• Низкий КПД (5-10%)
• Высокое энергопотребление
• Необходимость эффективного отвода тепла
• Относительно высокая стоимость

Несмотря на недостатки, уникальные свойства элементов Пельтье делают их незаменимыми во многих областях применения.

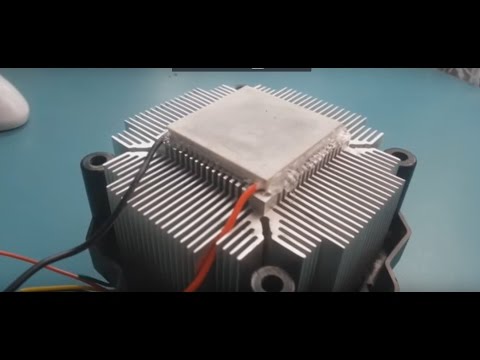

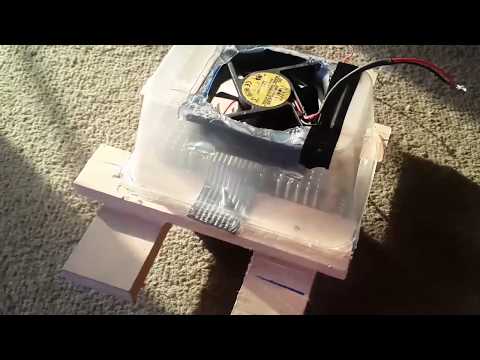

Как сделать простой холодильник на элементе Пельтье своими руками

Создать компактный холодильник на элементе Пельтье несложно даже в домашних условиях. Для этого потребуется:

• Элемент Пельтье мощностью 50-100 Вт
• Алюминиевый радиатор с вентилятором
• Блок питания на 12 В
• Теплоизолированный корпус
• Термопаста

Порядок сборки:

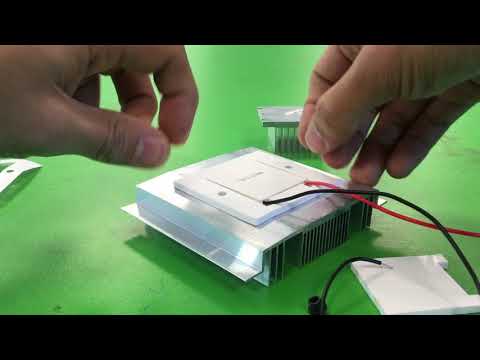

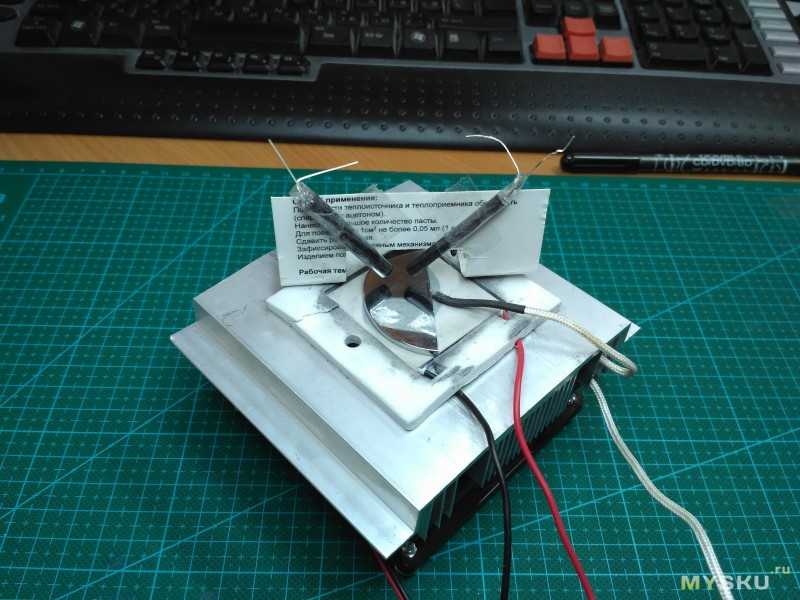

1. Установите элемент Пельтье на радиатор через слой термопасты
2. Закрепите радиатор на корпусе холодной стороной внутрь
3. Подключите вентилятор и элемент Пельтье к блоку питания
4. Проверьте работу — внутренняя часть должна охлаждаться

Такой самодельный холодильник сможет охладить небольшой объем на 15-20°C ниже комнатной температуры.
