Винил корректор простые проверенные схемы

Винил корректор — обязательная составляющая любого проигрывателя виниловых дисков. От его качества напрямую зависит качество воспроизведения. Рассмотрим сегодня зарекомендовавшие себя и многократно опробованные схемы, по которым можно собрать винил корректор.

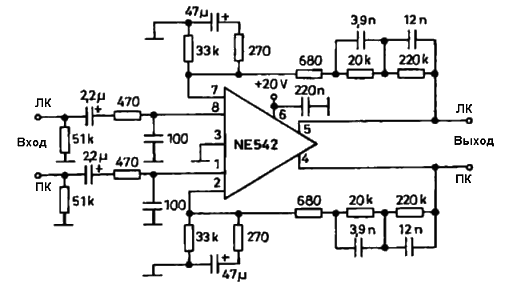

Я уже рассказывал что такое RIAA коррекция и для чего она нужна. Сегодня же рассмотрим пару схем винил корректора на ОУ. Обе схемы собирались и проверялись лично, и прекрасно работают уже более 5 лет.

Винил корректор, схема из даташита на TDA2320A

Схема позаимствована из даташита на микросхему TDA2320A. По сути это просто сдвоенный операционный усилитель который может быть заменен на любой другой сдвоенный операционный усилитель без изменения схемы .



Работа при однополярном напряжение питания обеспечивается подачей на неинвертирующие входы (3 и 5) половинного напряжения питания посредством применения делителей напряжения R1-R2-R5 и R3-R4-R6.

Емкости С1,С2 и С14,С15 на входах и выходах каждого канала нужны для отсечения постоянного напряжения. Конденсатор С13 в 0.1 мкФ, необходимый для фильтрации ВЧ помех по питанию, желательно расположить как можно ближе к ножке микросхемы, параллельно ему можно включить конденсатор емкостью 10-100мкФ

Чем интересна сама TDA 2320A

Фишкой данной микросхемы является то, что она является усилителем класса А. Это означает, что обе полу-волны сигнала усиливаются одним каскадом . В случае же класса B положительные и отрицательные полу-волны усиливаются разными каскадами внутри микросхемы.

Усилитель класса А гарантирует меньшее количество нелинейных искажений. Данная микросхема может работать как при однополярном напряжении питания от 3 до 36 вольт так и при двуполярном от +-1.5 до +-18 вольт соответственно. Распиновка микросхемы стандартная для операционных усилителей:

Самодельный фонокорректор

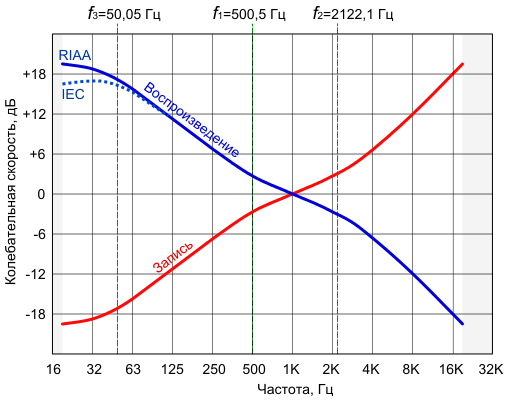

При записи грампластинок частотную характеристику сигнала корректируют в расчёте на считывание пьезоэлектрическим звукоснимателем, подключённым непосредственно ко входу усилителя. Если же звукосниматель электромагнитный, сигнал с него нужно усилить, а частотную характеристику - вернуть в исходное состояние. Для этого и нужен фонокорректор.

Конечно, он может быть встроен в проигрыватель, который в этом случае просто подключается к усилителю кабелем, как если бы звукосниматель в нём был пьезоэлектрическим. Но в более серьёзных аудиосистемах фонокорректор - отдельное устройство со своими корпусом, блоком питания. Штука не из дешёвых, поэтому самодельные фонокорректоры - не редкость даже у тех слушателей, которые предпочитают готовые проигрыватели и усилители. К ним относится и автор Instructables под ником Zoran.Velinov. Живёт он в Македонии, а конструкцию изготовил для знакомого продюсера и ди-джея под ником Mihail P.

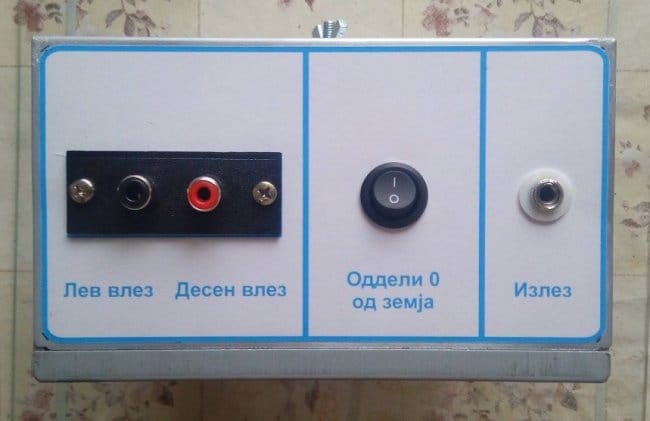

Устройство очень минималистично, на его передней панели находятся два входных тюльпана, выключатель для отделения общего провода от заземления и выходной трёхконтактный джек:

Сверху - зажим для заземления:

На боковой стенке (увидите её позже) - разъём и выключатель питания.

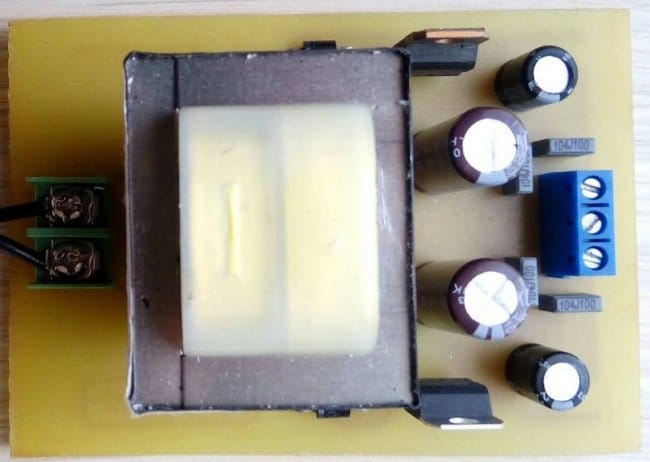

Внутри тоже всё довольно просто. Двуполярный блок питания:

И собственно фонокорректор:

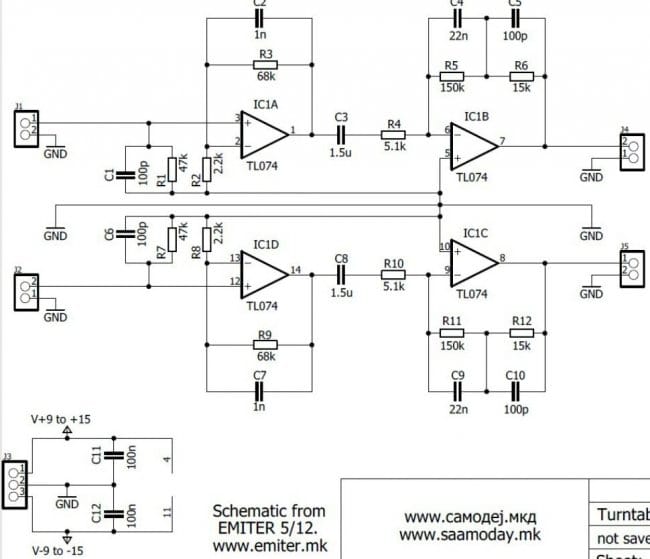

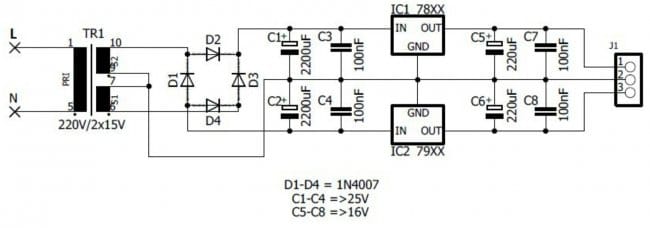

Блок питания вырабатывает напряжения +12 В и -12 В, что попадает в диапазон напряжений питания ОУ TL074. Стабилизаторы - линейные, поэтому трансформатор выбран таким, чтобы напряжение после выпрямления и фильтрации составляло 15 В по обоим каналам.

Микросхема TL074 - это сразу четыре ОУ в одном корпусе. По два на стереоканал. В каждом из них первый усиливает сигнал в 22 раза, второй - в 4,5. Всё вместе усиливает в 99 раз, мастер округилил это число до 100 и считает, что в децибелах получается 40, проверять расчёт не буду, так поверю. Такого усиления достаточно для голов как с подвижными магнитами, так и с подвижными обмотками. Резисторы и конденсаторы вокруг ОУ осуществляют необходимую коррекцию.

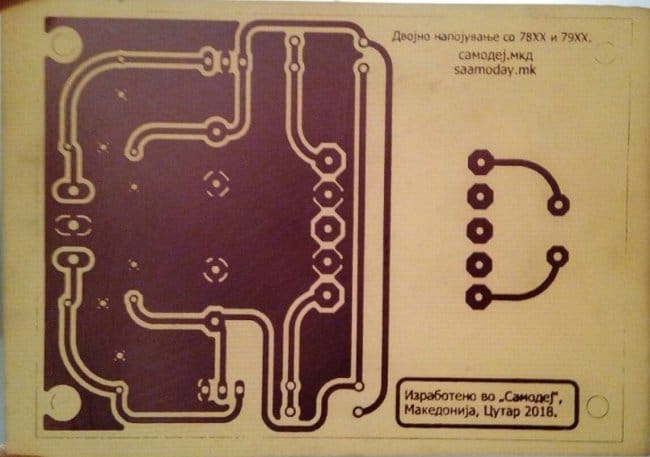

Платы Zoran.Velinov сделал ЛУТом так: печать на глянцевой бумаге, перенос на нагретую фольгу прокатыванием сверху трубой из нержавеющей стали, травление составом из 12% перекиси и 15-20% соляной кислоты, остальное вода.

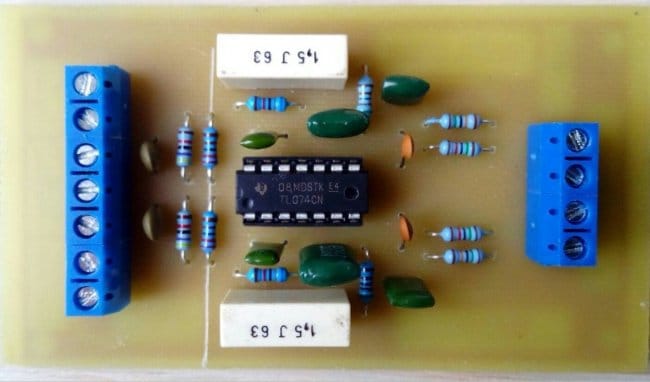

Платы после сборки:


Почему-то мастер решил впаять в платы клеммники лишь на время проверки, а затем выпаять их и впаять все провода непосредственно в платы. Дело вкуса.

Мастер разбирает компьютерный БП:

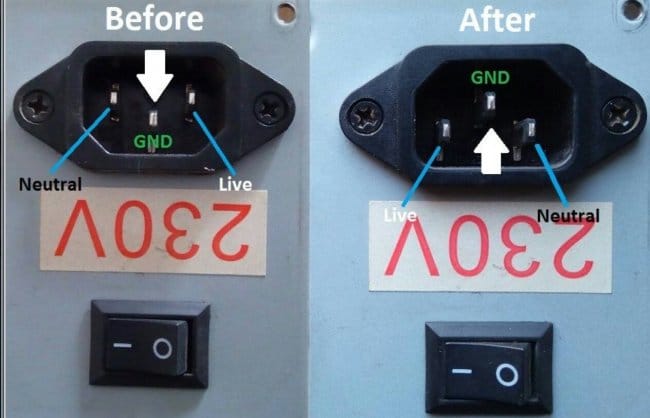

Переворачивает разъём питания:

Клеит на корпус наклейки:


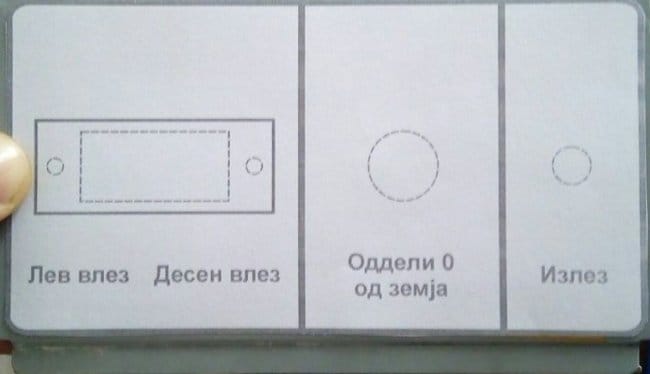

Помещает внутрь свои платы (изолирующая прокладка между корпусом и печатными проводниками обязательна), соединяет их по питанию, подключает кабели входов:

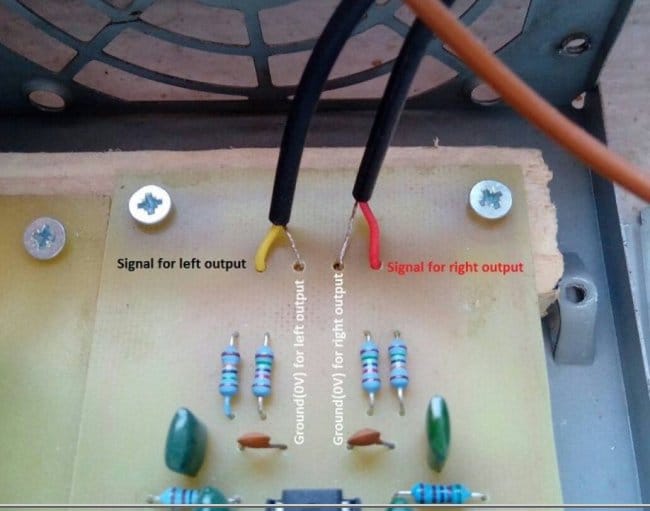

И кабели выходов:

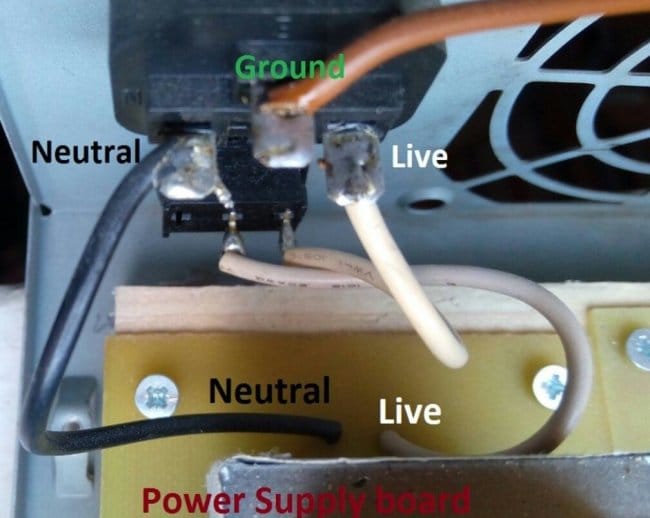

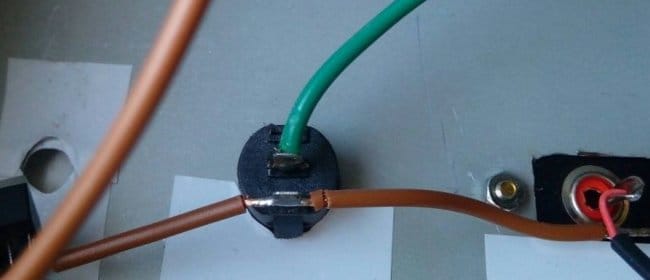

Соединяет разъём питания через выключатель с платой БП (ОСТОРОЖНО! И предохранитель бы сюда ещё добавить):

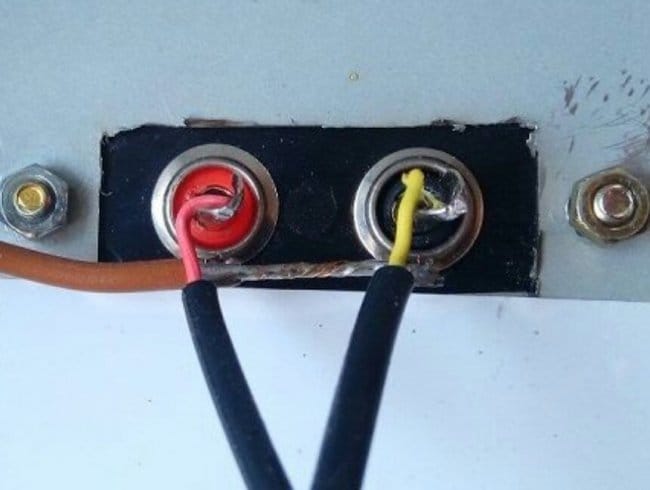

Подключает входные тюльпаны:

Выключатель разделения общего провода и заземления:

Зажим заземления:

С обратной стороны:

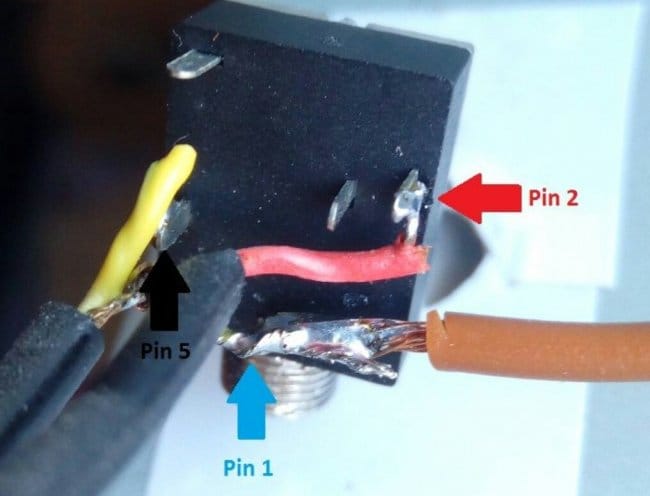

Подключает выходной трёхконтактный джек:

Изолирует его с обратной стороны так:

Самодельный фонокорректор

А с лицевой - так:

Самодельный фонокорректор

Любуется результатом:

Самодельный фонокорректор

Ну, теперь всё можно соединить и слушать:

Самодельный фонокорректор
Самодельный фонокорректор

Если вас заинтересовал этот фонокорректор, скачайте все необходимые для его изготовления файлы в одном архиве.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Ламповый фонокорректор / Хабр

Сборка фонокорректора.

Фонокорректор — усилитель, восстанавливающий исходный спектр записанного на пластинке звукового сигнала, усиливающий выходное напряжение головки звукоснимателя до типичного уровня линейного выхода.

Размещаю пост, в основном, чтобы фото процесса не потерялись и может кому-нибудь будет интересен такой корпус.

Схема:

Разведено все на двух печатных платах. Для противников печатных плат: можно сошлифовать дорожки, использовать плату с уже готовыми отверстиями, с шелкографией, и с пайкой на скрутках.
Трансформатор заказывал в тортранс по характеристикам 220/130v 0.03A/22v 0.5A. Остальные радиодетали купить – не проблема.

Корпус из нержавеющей стали толщиной 3мм. Детали вырезаны лазерной резкой.

Потом все равно пришлось обращаться к профессиональным сварщикам для устранения дефектов

После сварки и зачистки швов было несколько вариантов дальнейшей обработки:
покрасить (но тогда можно было не заморачиваться с нержавейкой), матировать или сатинировать. Решил попробовать отпескоструить.

Отверстие в середине с резьбой для крепления трансформатора. Потом было заварено и отшлифовано.

Снаружи после отполировал в зеркало, было нелегко после пескоструя.

Передняя панель осталась с одной стороны матовая.

Также поэкспериментировал со стеклом для передней панели

Соглашусь, что цветок сверху довольно спорное решение. Это мой первый опыт с витражным стеклом, получилось далеко не с первого раза и с большими трудозатратами.

Если есть вопросы по схеме, можно найти ответы на форуме, там есть много полезной информации, которая поможет избежать моих ошибок. Печатку, если нужно, выложу позже, после успешных тестов, но если честно, не думаю что буду дальше им заниматься.

Файлы для резки нужно немного откорректировать, сейчас понимаю, что можно сделать намного проще. Целесообразности в экране скорее всего нет, корпус следовало сделать немного длиннее, чтобы от ламп до трансформатора было 20см. Цветок наверно можно убрать. И нужно пересмотреть крепление для передней панели, пришлось для надежности сверлить отверстия.

Для меня это был первый и наверно последний фонокорректор. Первый опыт с витражным стеклом, сваркой и с полировкой нержавейки. Возможно, если появится свободное время, займусь ламповым усилителем в таком дизайне, но это не точно).
Результатом в целом доволен, но затрат не думаю что стоит. insta
И еще несколько фото.

Винил — корректор на микросхеме TL072 (версия 2.1, финальная) — DIY RIAA preamplifier

Вот, наконец и подоспела финальная версия винил-корректора RIAA для звукоснимателя типа ММ на микросхеме TL072. На основе удачной (хоть и временной) конструкции а так же учитывая очень неоднозначный результат предусилителя — корректора №2 родилась эта версия, которая на ближайшее время  будет у меня основной.

В основе я положил схему RIAA корректора на микросхеме TL072 с однополярным питанием с незначительными изменениями.

DIY RIAA amplifier-phonecorrector on TL072 chip.

Я избавился от электролитических конденсаторов на входе и выходе усилителя а так же установил на плату переключатель, позволяющий подключать конденсатор C3, тем самым получая небольшой подъём в области высоких частот выше 10 кГц. На частоте 20кГц величина подъёма составляет порядка 4 дб.

Коэффициент усиления этого корректора намерено снижен на 4 дб относительно стандартной RIAA характеристики усиления. Выходного сигнала достаточно для работы с любым усилителем низкой частоты.

По результатам симуляции в Microcap амплитудно-частотная характеристика выглядит так:

Красный график — стандартная RIAA характеристика , синий график — с дополнительным корректирующим конденсатором

Печатная плата устройства получилась следующей:

Скачать чертёж печатной платы для Sprint Layout можно по ссылке.

Резисторы R4 и R8 составлены из 2-х последовательно соединённых резисторов. Сделано это, чтобы удобно было подобрать идентичные пары для 2-х каналов усилителя. С той же целью на месте С8 предусмотрена возможность установки 3-х конденсаторов (3 по 1000 пф параллельно). Я у себя подобрал 2 по 1500 пф. Так же я предусмотрел 2 разных разъёма для подключения питания. Мне так удобнее.

Внешний вид получившегося усилителя (размеры его определились из имевшегося в распоряжении алюминиевого корпуса от старого преобразователя (отсюда и надписи на панели с разъёмами.)):

И устройство в корпусе (рядом — первая версия, так сказать младший брат)

А теперь результаты сравнительного прослушивания (если злобные правообладатели не забанят этот ролик на ютюбе)

На этом ролике:

00:00:10 — 00:01:25 Scorpions — стандартная RIAA характеристика.

00:01:25 — 00:02:00 Scorpions — воспроизведение с дополнительным корректирующим конденсатором.

Слева — спектр полной композиции при стандартной RIAA характеристике. Справа — с дополнительным корректирующим конденсатором.

00:02:00 — 00:03:32 Belinda Carlisle — стандартная RIAA характеристика.

00:03:32 — 00:04:45 Belinda Carlisle — воспроизведение с дополнительным корректирующим конденсатором.

Слева — спектр полной композиции при стандартной RIAA характеристике. Справа — с дополнительным корректирующим конденсатором.

00:04:45 — 00:05:51 Eddie Calvert — стандартная RIAA характеристика.

00:05:51 — END Eddie Calvert — воспроизведение с дополнительным корректирующим конденсатором.

Слева — спектр полной композиции при стандартной RIAA характеристике. Справа — с дополнительным корректирующим конденсатором.

P.S. По просьбе читателя подписал элементы на печатной плате. На самом деле плата разводилась после подбора номиналов элементов под размеры имеющихся у меня деталей.

О номиналах составных элементов писал выше.

На данный момент после долгого прослушивания использую с подключённым корректирующим конденсатором.

Понравилось это:

Нравится Загрузка...

Похожее



Качественный ламповый фонокорректор от Василича - Аудио - Схемы разных устройств - Схемы

Схема 100% рабочая!!!

Источник информации

   Это мой первый и как оказалось очень удачный проект на лампах. Знакомый попросил сделать ламповый фонокорректор. Выбор схемы остановился на Фонокорректоре от Василича. Прочитав форум и взяв во внимание все рекомендации по сборке, принялся за разработку печаток и плана размещения начинки в корпусе. Так как печатную плату не рекомендовано применять то я разработав печатную плату – распечатал рисунок и приклеил его к нефольгинированному текстолиту. После этого просверлил отверстия и установил все радиоэлементы, скручивая их выводы согласно рисунку печатки. Для Блока питания можно применить печатную плату, но я сделал тоже на скрутках. На форуме, автор приводит много разных схем с характеристиками. Вот окончательная схема собранного мною фонокорректора.

   Единственное, что было изменено при сборке – это не устанавливались R7 и R8, так как заказчик сказал, что эти регуляторы ему не нужны. А на выходе установлен регулятор громкости.

   Ниже приведены мои вырезки из форума.

   Разработанный автором фонокорректор простой для повторения и изготовлено им уже более 150 шт.

   Винил записывался по 8ми стандартам и этот корректор позволяет воспроизводить правильно все эти стандарты. Корректор не имеет ни одного проводка в тракте звука. Собран методом скрутки с последующей пропайкой скрутки. Поэтому припой не влияет на звучание. Печатную плату применять нельзя. Входная лампа с золотой сеткой распаяна прямо на входных гнёздах. Катод сидит на массе.

   Выходное напряжение составляет 1-1,4 вольт, что позволяет раскачивать любой усилитель или моноблоки.

   Корректор тот же усилитель но имеет большую чувствительность по входу и большой коэф. усиления. Причём не равный на разных частотах. Именно на 50 Гц усиление достигает 1000 - 2000 раз. Следовательно, корректор должен быть весь спрятан в корпус из магнитного материала, защищающего схему и лампы от наводок, магнитных полей. Так что ни каких деревяшек, алюминия, фольгированного стеклотекстолита применять нельзя.

   Самые малые шумы имеет вариант корректора 6Н17Б+6Н16Б+6Н16Б. Лампы одинаковые поэтому схема одинаковая, просто у 6Н17Б усиление 70 а 6Н16Б усиление 35.

  Учтите напряжения на анодах и катодах могут не совпадать с указанными на схемах, и отличатся в два раза. Это не влияет на работоспособность корректора и его параметры. Таков разброс ламп, выпуска 60-70-х годов и 80-90-х годов. Кроме того резисторы в аноде первой лампы можно ставить 82-150 кОм в аноде второй лампы 150-300 кОм, это не влияет на звучание. В катоде второго каскада 1-2 кОм при 6Н17Б и 2,4-3,5 кОм при 6Н16Б. Оно тоже не критично и не влияет на качество. В катоде третьего каскада можно ставить резистор в пределах 47-100 кОм. Всё будет работать отлично. Если Вам будет не хватать НЧ то попробуйте установить С2 большей ёмкости.

   Лампа 6Н17Б работает при катоде сидящем на массе и при этом не имеет сеточного тока подмагничивающего головку звукоснимателя. Любая другая лампа требует в катоде резистора с электролитом очень высокого качества. 6Н21Б казалось бы, имеет ещё лучшие характеристики, но она не может работать с катодом на массе. Поэтому проигрывает.

   Что б полностью побороть фон нужно подавать ПЛЮС относительно катода именно на первую лампу. Накал в этом случае является анодом - относительно катода и электроны не летят с накала на анод и не модулируют сигнал. Так сделано во всей высокочувствительной аппаратуре.

   Плата делается из гетинакса, текстолита, сверлится и вставив детали и лампы, закручиваем выводы. Если ставить обычные лампы, появляются 3х9=27 переходных контактов из разнородных металлов.

   Можно вообще без платы монтажной сделать. Распаяв все детали монтажом 3D на двух шинах (фото приведено ниже). На выход можно ставить электролит 2,2 мкФ 250 В. Хоть WIMA M-Cap, хоть китайский электролит, на звучание это не влияет, проверено.

   Земляных шин две - для каждого канала своя. И если подсоединять переменники, то земля каждого переменника должна подпаиваться к шине своего канала. Шины со стороны ламп соединяются перемычкой к которой подпаивается минусовый провод от БП.

   В БП тоже есть особенность общих земляных шин, их две - анодная и накальная. И только в конце они соединяются вместе. Но от этой общей точки минус анода идёт на перемычку, а накал отдельным проводом от этой точки идёт к накалу выходной лампы.

   Входные гнёзда нужно располагать рядом с сетками первой лампы как можно ближе.

   В блоке питания можно применить и кенотронный и диодный выпрямитель. Тип выпрямителя не влияет на качество звучания. Накал всех ламп питается постоянкой. Силовой трансформатор тороидальный 15 или 25 ватт. Он отнесён максимально от платы корректора, что б уменьшить наводки (автор советует 20 см от ламп). Пульсации накального напряжения должны быть не более 0,5 мВ. Общая шина соединяется с корпусом в одной точке. Болтик на передней панели внизу, для подключения земли вертушки. Это есть точка массы и сюда же шина подключается проводком.

   При правильном монтаже ничего настраивать не придётся. Нужно будет только подать 3 мВ 1 кГц на вход и посмотреть какое напряжение на выходе. Потом другой канал. Если в одном больше чем в другом то надо уменьшать резистор в аноде второго каскада, пока не сравняются напряжения на выходах.

   Перед сборкой рекомендую почитать форум, так как тут изложена только малая часть информации.

   Корпус где-то длинна – 250 мм, выс. – 100 мм, шир. – 150 мм.

   Вот ещё рекомендация по соединению вертушки с корректором. Оплетку соединительного кабеля нужно припаивать на массу только со стороны фонокорректора.

   Вот такие современные экранированные провода применять нельзя. У них нет сплошного экрана.

Вот такие можно.

Вот фото моего творения.



В архиве есть эта статья, схема, фото, печатная плата.

Источник информации





Ламповый предусилитель RIAA-фонокорректор. Первый опыт


Я делал подобное устройство в первый раз и в процессе изготовления у меня возникали вопросы, ответы на которые приходилось выискивать в различных источниках. После того, как фонокорректор был готов, я решил поделиться своими мыслями и решениями с теми, кто тоже хочет изготовить свой первый фонокорректор, но не решается. Думаю, что они смогут найти в этой статье ответы на некоторые свои вопросы.

Содержание / Contents

Желание сделать ламповый предусилитель-фонокорректор зрело давно. В гараже стоял всеми забытый и нуждающейся в ремонте проигрыватель «Электроника» 060, подаренный за ненадобностью товарищем по работе. Томилась стопка дисков, которые я начал покупать ещё в студенчестве, в надежде, что когда нибудь я куплю себе проигрыватель. И вот наконец, желание превратилось в решение. Всё, решено, буду делать. Начались муки выбора. Какую схему выбрать, какую компоновку предпочесть? Делать полный предусилитель или предусилитель-фонокорректор? Чтение статей в интернете и умных книг только добавило сомнений, опыта по изготовлению подобных устройств не было.
Что бы хоть как то упорядочить роящиеся в голове мысли, я составил для себя подобие технического задания.
  • Простая в реализации схема.
  • Доступные для меня детали предусилителя.
  • Уровень выходного сигнала 1 Вольт (номинальная чувствительность моего УНЧ).
  • Низкое выходное сопротивление.
  • Возможность подключить к усилителю кассетный магнитофон с уровнем выходного сигнала 0,5 Вольт.
  • Корпус должен подходить по дизайну к моему усилителю НЧ.

Для проекта били куплены корпус, силовой трансформатор и RCA разъёмы. Все остальные детали у меня были, либо новые, либо б/у. Хочу обратить внимание на то, что б/у детали необходимо тщательным образом проверять перед тем, как устанавливать в схему. Тестер есть у всех, с его помощью можно с достаточной точностью отобрать необходимые резисторы. Если точность измерения нужно повысить, то можно использовать два тестера, стабилизированный источник питания и закон Ома.

Конденсаторы, длительно не использовавшиеся, желательно тренировать, особенно высоковольтные.
Для тренировки нужны трансформатор с несколькими обмотками, коммутируя которые можно менять выходное напряжение, высоковольтный диод и включенный последовательно с диодом резистор. Начинать тренировку нужно с 1/4 — 1/3 номинального напряжения, повышая его через сутки. Достаточно выдержать конденсатор под напряжением 3 — 4 суток.
После тренировки параметры конденсаторов улучшаются.

Лампы нужно иметь с запасом, отобрать по идентичности половинок и шумам можно после сборки схемы.

Использование в блоке питания дросселей или транзисторных фильтров — это на ваше усмотрение. У меня дроссели были в наличии, да и звук с дросселями в сглаживающем фильтре мне нравится больше, чем с транзисторными сглаживающими фильтрами.

Типы и марки используемых деталей я не обсуждаю, вы найдёте по этому вопросу массу материала. Считаю уместным использовать в своей первой конструкции то, что имеется в наличии. Приобретя бесценный опыт, вы в последующем сможете собрать супер фонокорректор из самых достойных деталей.

Выбор схемы был непростым. Хотелось простоты и хорошей повторяемости. В конечном итоге выбор определил корпус будущего фонокорректора. С изготовлением корпусов у меня не очень хорошо, поэтому корпус я приобрёл готовый.

В корпусе было предусмотрено три посадочных места под панельки пальчиковых ламп. Значит в каждом канале будет три усилительных каскада. Первые два — предусилитель-фонокорректор, последний каскад — выходной, с коэффициентом усиления 2 для возможности согласования магнитофона с усилителем. Фонокорректор решено было делать на доступных мне лампах и с сосредоточенной пассивной цепью RIAA коррекции. Прочитаны рекомендации по типам ламп и параметрам их режимов.

Схема предусилителя-фонокорректора
Не смотря на посредственные шумовые характеристики, первый каскад на лампе 6Н2П-ЕВ, второй на 6Н1П-ЕВ. Коррекция рассчитывалась с использованием программы TCJ RIAA, см. файлы. Схема фонокорректора и режимы работы ламп проверялись в электронном симуляторе. При входном сигнале 3 мВ на вход третьего каскада подаётся сигнал 500 мВ. В качестве выходного каскада используется трансформаторный каскад на 6Н6П с перемотанным трансформатором на железе от ТВ-2Ш-2.
Блок питания размещён в одном корпусе с фонокорректором. Были большие сомнения по поводу этого решения, поскольку во многих статьях категорично заявлено, что при такой компоновке невозможно избавиться от фона и наводок.

Силовой трансформатор тороидальный 60 Вт, имеет две анодных обмотки и одну накальную, закреплён к корпусу через виброизолирующие прокладки из пористой резины, закрыт глухим кожухом из стали толщиной 1 мм. Задняя стенка у кожуха отсутствует, между стенкой корпуса и экраном трансформатора расстояние 1 см для вентиляции.

Первые два каскада запитаны от обмотки на 230 В, выходной каскад от обмотки на 140 В.
Сглаживающие фильтры CLCLC в обоих случаях. В качестве первых ёмкостей использованы конденсаторы на 47 мкФ, последующие на 220 мкФ. Выбор ёмкости первого конденсатора — это компромисс между эффективностью сглаживающего фильтра и пульсациями на вторичной обмотке трансформатора, конденсаторы на 220 мкФ просто были в наличии. Отрицательные выводы первых конденсаторов фильтра питания (47 мкФ) соединены облуженной медной проволокой 1,5 мм в диаметре, это общая земля предусилителя.

Сюда отдельными проводами подключены все земли схемы и корпус. В источнике питания фонокорректора использованы дроссели на 5 Гн, из старых цветных ламповых телевизоров, в блоке питания выходной ступени дроссель с двумя обмотками, на 2,2 Гн и 0,8 Гн от ч/б лампового телевизора. Параметры источника питания, пульсации на различных элементах фильтра удобно смотреть в электронном симуляторе Power Supply Designer 2. Накал ламп питается стабилизированным напряжением. В качестве стабилизатора использован трёхвыводной KA7806 (реальное выходное напряжение 5,8 Вольт) по типовой схеме включения с добавочным PNP-транзистором на радиаторе,


вывод № 2 микросхемы стабилизатора соединен с общей землёй через диод.

Сглаживающий фильтр стабилизатора не менее 6800 мкФ при входном напряжении 10 Вольт. В качестве транзистора можно взять любой, подходящий по мощности, например КТ837, R1 27 Ом. Выходное напряжение стабилизатора накала 6,4 вольта. Блок питания отделён от предусилителя стальным экраном толщиной 1 мм.


На фотографии вместо 6Н6П стоит 6П14П, для стабилизатора накала это одно и то же

В правой части корпуса размещён сам предусилитель. Детали предусилителя смонтированы навесным монтажом с использованием лепестков ламповых панелек и стоек. Детали первого каскада смонтированы на двух монтажных планках, планки установлены на стойках над ламповой панелькой, выводы ламповой панельки соединены с деталями короткими гибкими проводами.
Сама панелька первой лампы установлена на виброизолирующую прокладку из пористой резины, под гайки крепления панельки (со стороны корпуса) подложены шайбы из пористой резины. Лампа первого каскада помещена в электростатический экран, который соединён проводом с общей землёй.

В предусилителе, рядом с ламповыми панельками, сделана локальная земляная шина из куска толстой, облуженной медной проволоки диаметром 1,5 мм. Все детали второй и третьей ступени, которые должны соединятся с землёй, распаяны на эту шину, шина соединена с общей землёй достаточно толстым проводом. Соединение выхода второй ступени и входа третьей ступени выполнено через нормально замкнутые контакты малогабаритного реле. При подаче напряжения на реле, контакты замыкаются на дополнительный линейный вход.

Управление переключением входов осуществляется галетным переключателем. Этим же переключателем запитывается дополнительное реле и размыкаются контакты подачи напряжения накала и анодного напряжения на первые две лампы. Крупногабаритные детали предусилителя прикреплены к дну корпуса хомутами, винтами или крепёжными выступами.

Первоначально планировалось установить селектор входов на реле и регулятор уровня выходного напряжения, но в последствии я пошёл по пути упрощения конструкции и ограничился двумя входами: фоно и линейным, и нерегулируемым выходом.

Входные разъёмы RCA изолированы от корпуса, сигнал на вход фонокорректора подаётся по микрофонному кабелю. Активный провод и слаботочная земля помещены в общий экран, слаботочная земля соединяется с землёй фонокорректора у первой лампы, экран провода соединяется с общей землёй в одной точке.

Выбор способа смещения первой лампы - это тоже компромисс. Решил поставить инфракрасный светодиод, который позволил получить смещение 1 Вольт. Светодиоды подобраны, разброс напряжения смещения составляет 1%. Хотя такой способ смещения рекомендуется в книге Моргана Джонса «Ламповые усилители» для более сильноточных ламп, чем 6Н2П.

Можно попробовать 6Н3П, которая для усиления слабых, до 0,1 V сигналов, допускает использование в режиме U анода 125 V, I анода 10 мА и смещение на сетке -1 V при коэффициенте усиления 40. Второй каскад — смещение лампы 6Н1П выбрано 4 вольта, на аноде 200 Вольт.

Третий каскад трансформаторный на 6Н6П, использована схема радиолюбителя Сергея Сергеева "Ламповый буфер на 6Н6П с выходным трансформатором".

Выходные трансформаторы третьего каскада собраны на железе от ТВ-2Ш-2, первичная обмотка имеет три секции 1500 — 2000 — 1500 витков проводом ПЭВ-2 0,1 мм, вторичная обмотка четыре секции по 126 витков проводом ПЭВ-2 0,41 мм. Коэффициент трансформации 10:1. Трансформаторы намотаны на предприятии с соблюдением рекомендаций автора. Сопротивление первичной обмотки моих трансформаторов получилось в полтора раза больше, 1800 Ом, частотные характеристики отличаются от авторских в худшую сторону. Перед изготовлением выходных трансформаторов я проверял параметры катушек в программе на сайте "Немного о лампах. Расчёт катушек."


Все обмотки умещаются, с проводом 0,1 мм сопротивление действительно должно быть 1259 Ом. Есть одно но, программа не учитывает секционирование первичной обмотки, а лишние 600 Ом линейности каскаду не добавляют. Тем не менее в диапазон от 40 Гц до 21 000 Гц трансформаторы укладываются с допуском в -1 Дб, а при -3 Дб в диапазон от 20 Гц до 23 500 Гц. Параметры трансформаторов измерены с помощью программы Spectrum Lab, радиолюбителя Wolfgang'а Buescher.

Лицевая панель из лиственницы, затонирована "Калужницей" и покрыта бесцветным лаком.



Ну вот, всё собрано, правильно соединено и включено. Что же получилось? Собственные шумы фонокорректора начинают прослушиваться в положении регулятора громкости УНЧ на 3-х часах. Микрофонного эффекта не замечено. Постукивание по корпусу фонокорректора на усилитель не передаётся, чтобы услышать что-либо, нужно стучать по баллону лампы. Уровень выходного сигнала сопоставим с CD-плейером.

Звук, на мой вкус, хороший. Слышно разницу качества записи на пластинках, звук не утомляет, слушать можно долго. Вот только чистить от пыли и переворачивать диски мы уже отвыкли. Воспроизведение звука с магнитофона через линейных выход то же неплохо. Если качество записи хорошее, то играет здорово.
Не смотря на более скромные технические параметры, чем у цифровых источников, виниловые проигрыватели и магнитофоны воспроизводят звук весьма достойно и хоронить их рановато. Есть что-то в аналоговых источниках звука такое, что не отпускает. Может быть это ностальгия по молодости?
Не знаю. Но это всё лирика. Ниже привожу технические параметры моего устройства, которые удалось измерить.

Для того, чтобы оценить, насколько правильно выполняется RIAA коррекция, я собрал анти-RIAA цепочку.
На SoundEX обсуждался этот вопрос и есть ссылки на другие ресурсы. Я немного адаптировал схему к деталям, которые были в наличии. Номиналы деталей подбирал в электронном симуляторе, отклонение получилось около +/-0,05 дБ. Не совсем удобными могут показаться номиналы 5200 пФ и 610 кОм, но у меня были +/-1% конденсаторы на 2200 пФ и 2х1500 пФ. Резистор на 610 кОм можно подобрать из резисторов на 620 кОм или составить из резисторов на 510 кОм и 100 кОм.

С помощью этой цепочки анти-RIAA коррекции, программы DSSF3, звуковой карты M-Audio Audiophile 2496 я провёл измерения изготовленного мной фонокорректора и для сравнения, фонокорректора, встроенного в УНЧ «Амфитон 002».

Параметры изготовленного фонокорректора


Параметры фонокорректора УНЧ "Амфитон 002"



С помощью этой же программы измерены собственные шумы фонокорректора и нелинейные искажения.

TDH фонокорректора в %, выходное напряжение 1 V.


TDH фонокорректора в дБ, выходное напряжение 1 V.


Собственные шумы фонокорректора.

Показания снимались в положении регулятора входа аудиокарты 0 дБ.



Предлагаю послушать — это фрагмент песни «Я — Фантомас» (около 2 минут) с концертного выступления группы «Бригада С» 1987 год. Записано с фонокорректора на аудиокарту, звук обработке не подвергался.

Хорошая бесплатная программка для расчетов
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте. 1) «Супертрансформатор» из ТВЗ 1-9 или ТВК.
2) Морган Джонс «Ламповые усилители» ДМК-Пресс Москва 2007 г.
3) J.C. Morrison «Букварь ламповой аудиосамодельщины: усилители предварительные и оконечные и ещё кое-что от J.C.Morrison'a. 1993 J.C.Morrison
4) Евгений Карпов «Шум входного каскада», «Спектры», «Спектры-2», «Источники питания для ламповой High-End аудио аппаратуры»
5) Евгений Бабиченко, Игорь Гапонов «Усилители RIAA — коррекции на вакуумных триодах для «скоростных» (электродинамических) звукоснимателей» Одесса 2003-2004 г.

Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

Анатолий (anatolevd)

Снежинск

Работаю врачом-эндоскопистом.

Радиолюбительством начал заниматься в студенческие годы, на уровне собрать готовый набор-конструктор.

Ламповой схемотехникой заинтересовался в конце 90-х, когда товарищ собрал трёхламповый УНЧ Губина и принёс его ко мне послушать.

Основные интересы - УНЧ, предварительные УНЧ, предусилители-фонокорректоры.



Ламповый фонокорректор-приставка на 6Н2П - Ретротехника, самоделки и борьба с идиотизмом — LiveJournal

На задней панели моего лампового усилителя можно увидеть разъём типа DIN-5 (СГ-5). Я оставил его как задел на будущее, точно не зная, как именно смогу его использовать. В этом году наконец наступила ясность — я задействовал его для подключения самодельного фонокорректора, вынесенного в отдельный блок.

Порой фонокорректор путают с темброблоком — узлом, позволяющим менять баланс высоких и низких частот для придания звуку желаемой окраски. У фонокорректора совсем другое назначение: без него не обойтись при воспроизведении музыки с виниловых пластинок, если используется магнитная головка звукоснимателя. Дело в том, что сигнал записывается на пластинки с изменением спектра: амплитуда низкочастотных колебаний существенно уменьшается, а высокочастотных — увеличивается. Это делается для снижения потерь; АЧХ такого преобразования называется кривой RIAA (Recording Industry Association of America) и выглядит следующим образом:

Чтобы восстановить сигнал в исходном виде, звуковую дорожку нужно «распаковать», а затем усилить сигнал до уровня, достаточного для подачи в схему основного усилителя. Этим и занимается фонокорректор. По сути, он представляет собой небольшой предусилитель со встроенным набором фильтров.

В большинстве заводских усилителей есть встроенный фонокорректор, но в моей самоделке его по понятным причинам не было. Фонокорректор можно было бы расположить в имеющемся корпусе, но тогда пришлось бы либо радикально уплотнять внутреннюю компоновку, чтобы разместить лампы в «подвале», либо отказываться от красивых зелёных индикаторов спереди. Эти варианты меня не устраивали, поэтому я решил сделать фонокорректор в виде отдельного устройства. А когда я взялся продумывать его конструкцию, то понял, что можно обойтись без отдельного блока питания, если использовать тот, что встроен в усилитель. Запас по мощности вполне позволял это сделать, а техническая реализация такого финта не представляла сложности. Таким образом, было решено делать фонокорректор в формате приставки к основному устройству. Лично я таких девайсов не встречал — хотя, быть может, они мне просто не попадались на глаза.

Я подвёл к разъёму DIN-5 накальное и анодное напряжения, а также провод «земли». Контакты я назначил так, чтобы в случае ошибочного подключения какой-либо другой аудиотехники замкнутых цепей не образовалось бы и ничего бы не сгорело.

В качестве корпуса для фонокорректора был выбран алюминиевый бокс фирмы Gainta (из той же серии, что и кожухи для трансформаторов усилителя). Я прикинул, что в нём можно разместить вот такую несложную, но проверенную временем схему на советских лампах 6Н2П:

Я нашёл её в интернете и немного модифицировал, почитав обсуждения на форумах. Затем я перерисовал схему в программе sPlan 7.0, создав свой шаблон оформления по мотивам иллюстраций в старых книгах по радиоэлектронике.

Рабочий макет фонокорректора я собрал на том же стенде, на котором три года назад собирал усилитель. Я закрепил ламповые панельки на том же расстоянии, на каком собирался их расположить в корпусе, и благодаря этому в дальнейшем смог просто переставить готовую схему с макета, ничего не перепаивая.

Классический «ламповый» навесной монтаж с максимальным использованием выводов самих радиодеталей не только упрощает сборку, но и позволяет снизить уровень наводок.

На схеме выше показан только один канал фонокорректора; для стереозвука их нужно два. Лампа 6Н2П представляет собой двойной триод, то есть можно было бы собрать каждый канал на своей лампе, но по многим причинам лучше использовать половинки разных ламп, как я и сделал.

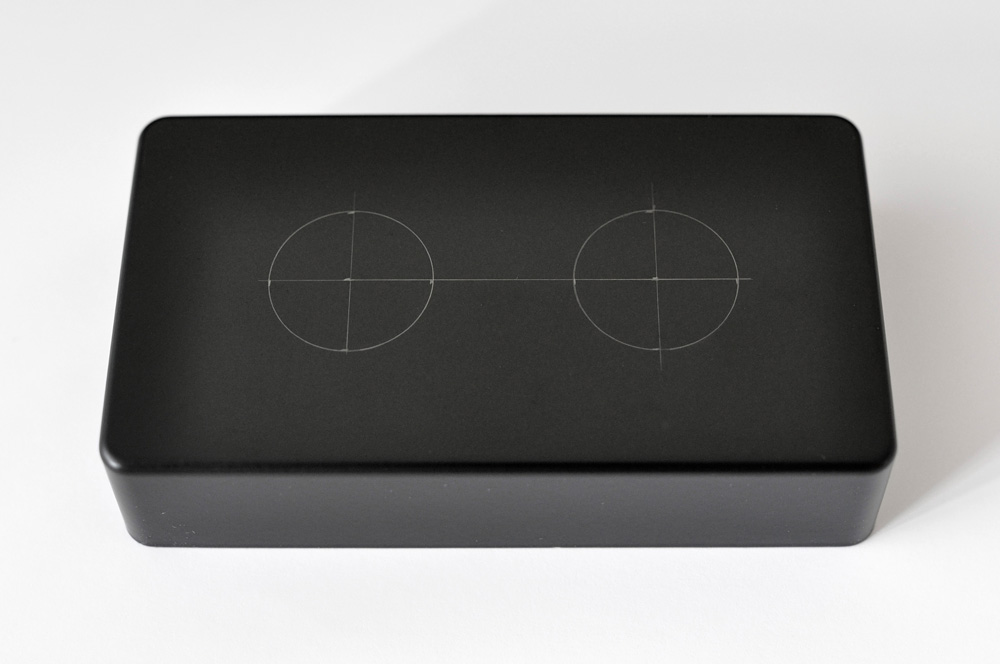

Чтобы не ошибиться с разметкой корпуса, я сделал упрощённую модель будущего устройства в Inventor:

Я взял советские керамические панельки типа ПЛК-9 с пояском, позволяющим устанавливать экранирующие колпачки. Фонокорректор добавляет два каскада к цепи усиления, так что дополнительная защита от наводок не будет лишней. Полностью панельки не помещались по высоте, так что их пришлось немного вынести наружу. Чтобы пояски смотрелись лучше, я запланировал отполировать их. Ну а пока размечаем отверстия для ламп...

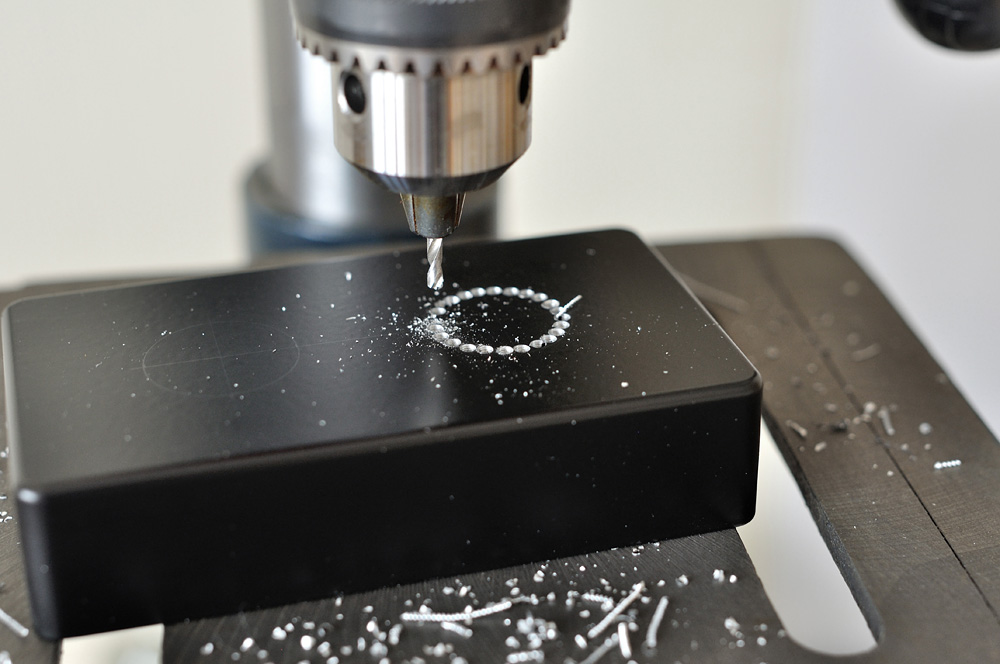

И сверлим много-много дырочек по контуру. Наверное, можно было использовать ступенчатое сверло большого диаметра, но я решил перестраховаться, чтобы не испортить заготовку.

Выровнять отверстия мне помогли точно подобранные по диаметру отрезные круги для дремеля.

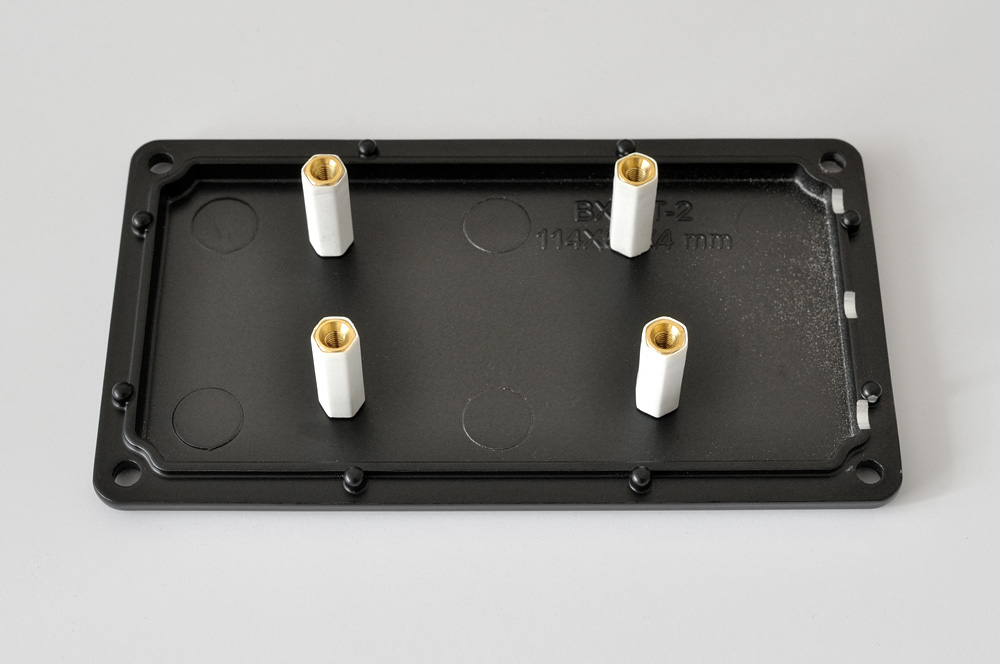

Один из наиболее ответственных этапов работы — проделывание отверстий под стойки, к которым будет крепиться начинка. Нельзя ошибиться даже на 0,5 мм, иначе панельки просто не совпадут с окнами в крышке, а переделать что-либо будет очень сложно. Но всё получилось с первого раза.

Стойки не образуют в плане прямоугольник — так было сделано, чтобы внутренняя схема получилась более симметричной, а лампы смотрели «лицом» на меня.

После добавления фильтрующих конденсаторов по питанию получилась вот такая плотно упакованная начинка:

На снимке, увы, монтаж смотрится довольно беспорядочным, хотя я старался выполнить его как можно аккуратнее. Возможно, дело в том, что фотография плохо передаёт объём, и элементы с разных уровней накладываются друг на друга. На самом деле они разнесены на достаточное расстояние, а кое-где для безопасности на их выводы надеты изолирующие трубки.

В задней части крышки я пропилил арки диаметром чуть меньше, чем у кабелей. Вместе с бортиком, идущим по краю основания корпуса, это обеспечивает надёжную фиксацию кабелей, а крышка остаётся легко снимаемой.

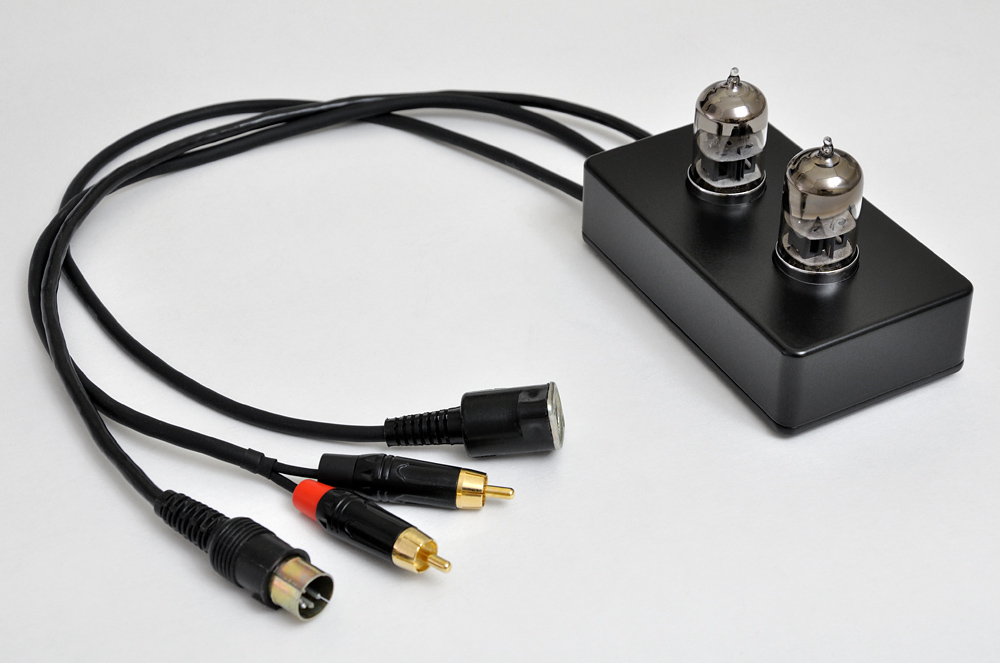

На следующей фотографии левый кабель служит для подключения к блоку питания усилителя, средний передаёт выходной сигнал, а правый является входом для проигрывателя пластинок.

Доставшийся мне в наследство проигрыватель Radiotehnika «Ария-102-стерео» имеет выходной разъём того же типа DIN-5. Конечно, его можно заменить на современные «тюльпаны», но я решил оставить вещь в её оригинальном виде. Если у меня появится другой проигрыватель, проще будет перепаять разъём на кабеле фонокорректора.

Снизу к корпусу приклеены четыре ножки, вырезанные из листовой резины с хорошей «хваткостью».

Вот так система выглядит в сборе:

Фонокорректор работает чисто, практически не добавляет шума, так что можно даже не ставить на лампы экранирующие колпачки.

Меня нельзя назвать виниломаном, да и «Ария-102» — прямо скажем, не тот проигрыватель, от которого стоит ждать небывалых глубин звука. Свой фонокорректор я делал не с целью превзойти серийные решения. Скорее мне было интересно создать ламповое устройство в необычном форм-факторе — ну и получить возможность слушать грампластинки через свой усилитель, конечно же. В этом плане затея удалась на все сто.


Печатные платы

для аудиопроектов RJM

Загрузите руководства по проектированию и файлы схем. Заказ досок и деталей.


Фонокорректоры: Линия и наушники: Источник питания


Это место для заказа комплектов, плат и деталей для различных проектов, представленных на моем веб-сайте. Отправьте мне электронное письмо (Ричард Мерди, [email protected] ) с указанием того, что вы хотите, и я пришлю вам счет Paypal на общую сумму.В комплекты входят доски, инструкции и все детали для сборки досок. Как правило, вам необходимо поставить трансформатор и диоды, а также шасси, разъемы, проводку, регулятор громкости и т. Д. Платы поставляются как голые. Я принимаю платежи только через Paypal. Цены указаны в долларах США и указаны ниже. Бесплатная доставка.

Списки деталей для каждого проекта доступны как часть руководства по проектированию (Excel .xlsx), которое вы можете скачать ниже. Обычно у них есть предварительно отформатированная ведомость материалов, которую вы можете импортировать прямо в корзину в Mouser.Руководства по дизайну также содержат схемы, рабочие листы и другую полезную информацию.

Чтобы открыть файлы .brd и .sch, вам необходимо загрузить и установить бесплатное программное обеспечение Eagle Layout Editor. Вы можете использовать файлы .brd для создания своих собственных досок, если хотите. Всего два правила: не выдавайте их за свои собственные работы и не используйте их в коммерческих целях.

Я написал руководство по сборке для проектов фонокорректора с подробным описанием источника питания и соединений.

Проблемы? Вопросы? Отправьте электронное письмо (адрес указан выше), посетите службу поддержки VSPS и Phonoclone или выполните поиск на соответствующих форумах на diyaudio.com. Помимо того, что это ценный общий ресурс, на нем есть много тем, касающихся проектов, представленных ниже.


Фонокорректоры


Стерео VSPS

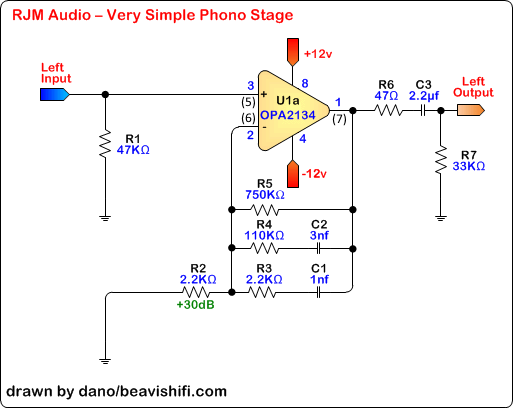

Для картриджей с подвижным магнитом или высокой выходной мощностью с подвижной катушкой. Стерео VSPS - это двухслойная плата размером 5 см x 8 см, на которую можно установить двойной операционный усилитель на ваш выбор.Просто и удобно. Для стерео нужна всего одна плата. Регулировка LM7x12. Только плата $ 10 / комплект $ 40

Руководство по проектированию / Файлы схем (страница проекта RJM Audio VSPS)


Emerald Dual-Mono MM / MC Фонокорректор с S-Reg

Схема двухкаскадного операционного усилителя Emerald имеет переключаемые параметры усиления и нагрузки по напряжению, а также активно-пассивный гибридный RIAA с исключительно точным откликом. Одноканальная, двухслойная плита 10 см х 8 см.Схема регулятора напряжения S-Reg встроена в платы, дополнительная регулировка или фильтрация не требуется. Только платы (комплект из 2 шт.) 25 $ / Комплект 150 $ .

Руководство по проектированию / Файлы схем (страница проекта RJM Audio Emerald)


SwitchBoard

Эта небольшая плата 5x8 см обеспечивает дополнительные возможности загрузки картриджей для фонокорректора с фиксированным входным сопротивлением, например Emerald или VSPS. Только плата $ 10 / Kit 30 $ .

Руководство по проектированию / файлы схем

Верх


Линия и наушники


Сапфировый усилитель для наушников

Усилитель для наушников или линейный каскад. Sapphire - это полностью дискретный полупроводниковый усилитель с обратной связью по току со встроенной схемой регулятора напряжения Z-Reg. Обеспечивает низкий уровень искажений и отличные характеристики привода. Существует возможность переключения настроек усиления, и выходной буфер может быть настроен для работы в разомкнутом или замкнутом контуре.Только платы (комплект из 2 шт.) 25 $ / Комплект 150 $ .

Руководство по проектированию / Файлы схем (страница проекта RJM Audio Sapphire)

Верх


Блок питания


Двухмостовая выпрямительная плата (DBRB)

Плата 5x8 см, на которой удобно размещены 8 выпрямительных диодов, с выходом для раздельных шин или двойного питания. Плата всего $ 10 / С 8х диодами BYV27-100 $ 15 .

Руководство по проектированию / файлы схем

Верх


rjm003.geo at yahoo.com

.

Phono, stage, best Phonostage, highhend, audiophile, сбалансированный, несимметричный, класс A, усилитель тока, фонокорректоры, фоноусилитель, фонокорректор, фонокорректор, RIAA,


PHONO 2 Ci MKII - симметричный High-End MM / MC Phono Pre усилитель

Пользовательский Руководство

Брошюра

Оптимальная настройка Phono2Ci

- Журнал 06/2005 № 5: Testbericht - Ссылка
- Magazin 12/2005 Nr.# 54 - ОБЗОР - МКИ
- 01/2006 - Vinylium Schweiz - Отчет об измерениях - МКИ
- Журнал 02/2006 № 68 - прослушивание - МКИ
Hifi World (UK) 2/2006 - обзор МКИ
- Журнал 03/2006 - обзор теста - МКИ
- 04/2006 - Обзор, часть II - MKI Link
- 05/2006 - ТЕСТ (португальский) - МКИ
- 06/2006 - Выбор обозревателей - MKI Link
- 06/2006 - № 399 (
греческий) Тест - МКИ
- # 3/2006 - отчет о прослушивании и обзоре (немецкий) - MKI
- Выбор писателя за 2006 год - MKI Link

- 05/2007 - # (французский) ОБЗОР - MKII
- 09/07 - Обзор фонокорректора - MKII

- 12/07 - Обзор фоностудий - MKII
- 07/08 - ТЕСТ (полировка) - MKII - Ссылка
- 07/08 - обзор (на английском) - М.Fremer MKII - Ссылка
- 09/08 - обзор (английский) -J. Дарби MKII - Ссылка
- 05/09 - обзор (английский) - J. S. MKII - Ссылка
- 09/09 - обзор (английский) - M. L. MKII - Ссылка

Модификация тонарма REGA (снятие внутреннее заземление): REGA Модификация тонарма

REGA 250300600900 и др.Модификация тонарма: REGA Ремонт тонарма - в работе использовать выше мод вместо

Какие тонармы готовы или доступны для сбалансированной работы? Список тонармов

Введение

Phono 2 Cl - это ультрасовременный аудиофильский полностью сбалансированный аудиофильский фонокорректор.Возможно, закрыто для лучшего фонокорректора усилители с точки зрения гибкости и, безусловно, одни из самых лучших фоностудия всех аудиофильских фоностудий для аудиофила меломан, который хочет интенсивных «переживаний» при прослушивании через его винил. Наслаждайтесь полной полосой пропускания и высоким динамический.
Это отличный выбор для аудио-энтузиастов высокого класса, которые любят получать от своих вертушек наилучшее возможное качество и патроны.

Unique

PHONO 2 CI - это превосходный звуковой усилитель в полной мере. сбалансированный односторонний дизайн класса А. Он включает в себя обычный вход RCA, основанный на усилении напряжения, дополнительно балансный вход усилителя тока XLR TRUE для MC-картриджей.

Оба входа имеют гибкую регулировку усиления в соответствии с картриджем с входом-усилением.

Факт:
MC (Moving Coil) -картриджи сбалансированы по току генераторы и согласование лучше всего с симметричными усилителями тока
MM
(подвижный магнит) -картриджи являются генераторами напряжения и лучше всего сочетается с усилителями напряжения

У Vinylfriend есть уникальная возможность выбрать между двумя совершенно разными технологиями усиления.Усиление несимметричного напряжения или симметричный ток вход усиления. Оба метода усиления настраиваются пользователем. или работает автоматически. Из-за этой гибкости не был найден картридж MM или MC, звук не отличался с Phono2Ci.



внутри каждого из 4 аналоговых усилителей - 8 светодиодов. в качестве референс-
voltagesources и напряжения-сглаживания.

Монтаж в 19-дюймовую стойку (щелчок)

Нажмите на фото для увеличения.

Вид изнутри (щелкнуть) Вид сзади просмотреть (нажать)

Характеристики этого прекрасного фоноампа

Почему именно сбалансированное / симметричное фоно-предусилитель?
Имеются два чисто симметричных (безмассовых) источника сигнала.С одной стороны, микрофоны, что также объясняет исторический возникновение симметричной передачи сигнала в профессиональный диапазон звука, с другой стороны, MovingCoil пикапы. Там действительно удивительно, что симметричный / симметричные схемы так редко используются в фонокорректорах. Так как здесь нужно поступать также и с микрофонами, с очень маленькими напряжения / токи с преимуществами симметричного обработка сигнала полностью вступит в силу: Во время симметричного обработка двух встречных сигналов передается.В усилитель формирует разницу между обоими сигналами. Таким образом с симметричной обработкой не отличается от электрического сигнал используется к массе, но разница двух электрических сигналы. Помехи, которые обычно возникают на обеих сигнальных линиях, так эффективно стираются. Вдобавок вход XLR имеет 6 дБ. чем выше усиление, тем эффективнее и в результате лучшее соотношение сигнал / шум.
При несимметричном подключении полуволна сигнала MC связан с часто загрязненной общей массой!

TRUE сбалансированный с двумя проводниками?

Обычно симметричные соединения имеют 3 провода: положительный, отрицательный и заземленный.
Но в случае напр. картриджи или микрофоны, которые сбалансированные источники всего с двумя проводниками - положительным и отрицательным. Технический термин - плавающий сбалансированный или сбалансированный без земля.Да, это ИСТИНА сбалансировано! Положительный сигнал подключен к одному выделенному каскаду усилителя, а отрицательный сигнал инвертируется и также подключается к одному выделенному усилителю каскад = дифференциальный усилитель!

Новое в версии MKII:
Источник питания с низким уровнем шума, 10 дБ более тихая выходная мощность. (с 01.07 также доступен как апгрейд для Phono2Ci MKI)
Наши дизайнеры создали совершенно новый Тихий шум источник питания.Теперь выходная мощность на 10 дБ ниже шум, более чистая энергия и более высокий КПД. Немного лучше фильтры были добавлены, чтобы убрать грязь также на более низких частотах. На выходе источника питания находится линейный регулятор. В результат слышен. И звук MKII теперь лучше даже в условиях плохого питания.

Новое в версии MKII:
улучшенная защита от магнитных и электрических помех и вкрапления.

Новое в версии MKII:
Тонкая настройка качества звука - результат чистая музыкальность


Рекомендуемый кабель для разных методы усиления Phono2Ci:
для несимметричного входа усиления RCA-Voltage, кабель с низким емкостным значением.
Для сбалансированного входа XLR-усилителя тока мы настоятельно рекомендуем использование кабеля с низкими значениями индуктивности.
Либо два неэкранированных плетеных провода на канал, либо симметричные экранированный кабель в оплетке (два провода в одном экране на канал).
Неэкранированный:
неэкранированный кабель звучит более открыто
Плетеный:
гораздо меньше шума и помех

Автоматическая юстировка с MC-картриджами, подключенными к XLR вход балансного усилителя тока:
Автоматическая настройка балансных подключенных MC-картриджей это не "автоматическая" настройка! Скорее это под матч, я.е. источник имеет более высокий импеданс, чем вход, т.е. ток энергии, генерируемой катушками MC в картридж измеряется для генерации сигнала, а не напряжение. Вход Phono2Ci имеет низкое сопротивление, поэтому каждый подключенная емкость или каждое дополнительное сопротивление не играет роль, лучше не нужно.

Картриджи

MC обычно подают небольшое напряжение, но полностью полезный ток (иначе сигнал был бы невозможен трансформировать с помощью MC-трансформатора.Произведение напряжения раз текущий остается на том же значении). AQVOX PHONO2CI оценивает ток, идущий от картриджа по вводу, не сравнительно небольшое напряжение. Все картриджи MC поставляются одинаковые токи, будь то низкий выход или высокий выход MC. Пока различия потенциалов значительны, текущие различия лишь небольшие. Таким образом, MC с высокой выходной мощностью имеет только уровень немного выше, чем у MC с низким выходом для фонового усилителя.
Картридж подключен «плавающий балансный» - означает без заземления.

Еще одним эффектом недостаточного соответствия является то, что патроны также электрически демпфированный. Это приводит к тому, что некоторые картриджи с высоким резонансом на этом входе звук гораздо более нейтральный. С другой стороны, нет динамического ограничения, которое вход напряжения с низким сопротивлением может принести с собой.Можно снова и снова обращайте внимание на то, что текущий вход (XLR) Картридж с подвижной катушкой намного больше против, так как он натягивает вход (RCA) может. Кроме того, симметричный входной каскад AQVOX PHONO2CI работает намного более чисто в текущем режим - усиление тока, так как вольт-амперная характеристика транзисторов здесь не пройдут.


Оригинальная полностью сбалансированная (симметричная) схема в весь путь прохождения сигнала
PHONO 2 Cl - высокоточный фонокорректор для MM и MC пикапы.Отличный выбор для всех меломанов, которые хотели бы сыграть свои виниловые пластинки на высшем уровне. Благодаря сбалансированным выходам XLR оборудование очень хорошо применимо в профессиональных аудио / медиа студиях.

XLR- или Cinch
PHONO 2 CI имеет асимметричный вход Cinch для подключения пикапов MM или MC. Вход RCA / Cinch предназначен только для того, чтобы не ловить рыбу, а MC-картриджи - лучший выбор.Лучший производительность звукоснимателя MC достигается на входе XLR. Потому что за входом XLR действует усилитель тока, который лучше всего подходит для генератора тока, такого как MC-картридж генератор. Вход XLR подходит почти для всех звукоснимателей с подвижной катушкой. и лучше по звуку благодаря схеме усиления тока. Принцип усиления тока не требует импеданса. соответствие.
Все MC сбалансированы, и все тонармы тоже (у некоторых REGA нет, но это легко изменить), попробуйте специальный AQVOX сбалансированные телефонные кабели. они доступны с разъемами XLR-to-RCA или XLR-to-SME 5pin, или с индивидуальными заглушками. Просто свяжитесь с AQVOX в случае возникновения вопросов.

В тракте прохождения сигнала нет встроенного усилителя мощности
Конструкция дискретной схемы реализована с самой современной компоновкой и лучшие части.
Все конденсаторы в тракте прохождения сигнала неиндуктивные с малыми потерями. конденсаторы полипропиленовые.
Однопроцентные металлопленочные резисторы во всем аудио ассортимент.

Усиление тока и односторонний класс A без общая глобальная обратная связь
Комбинация усиления тока для входного каскада и Технология Single Ended Class-A для выходного каскада приводит к точному теплому и воздушному качеству звука с высокой динамикой.

помните:
MC (Moving Coil) -балансные картриджи по току генераторы и согласование лучше всего с симметричными усилителями тока
MM
(подвижный магнит) -картриджи являются генераторами напряжения и лучше всего сочетается с усилителями напряжения

Нет общей / глобальной обратной связи
Все усилители работают без глобальной общей обратной связи, используется только небольшая локальная обратная связь.Таким образом, динамические искажения уже значительно уменьшены. Очень короткий путь прохождения сигнала за счет использования только одного каскада усилителя на выходной каскад.

Нет смещения дифференциального входа (смещения нуля) на XLR Вход усиления тока -
, что означает безопасность для датчика MC. Картридж видит только разность входных потенциалов
, которая, естественно, должна составлять 0 В.Немногочисленные текущие Фонокорректоры усилителей
, которые есть на рынке, имеют проблемы с регулирование смещения
, так как смещение даже на несколько мВ превышает исходное вывод
пикапа. К тому же часто при включении штатного current-amp phonostage
смещение неустойчиво и звукосниматель страдает от смещение.
AQVOX XLR CI - это симметричный токовый вход, который спроектирован так, что у него нет проблем смещения
из-за другого принципаТам также
нет автоматического контура управления (обратной связи) и даже при включении на Phono2Ci,
он не производит смещения.

Входной каскад без переменного или постоянного тока (смещение нуля).

Для наших требовательных аудиофилов:
Более поздние версии MKI и все версии MKII имеют внутренние DIP-переключатели для подключения выходных конденсаторов.
В целом лучший звук, больше информации о комнате, прозрачность и так далее...


Внимание!
!
Выключатели используются на свой страх и риск и без каких-либо гарантия на подключенные устройства!
Если подключенный предусилитель / усилитель не имеет входных конденсаторов связи, Возможны тяжелые повреждения устройств, динамиков и ушей!

Внимание!
Если вы хотите соединить выходные конденсаторы Phono2Ci, пожалуйста, сообщите производителю вашего усилителя, что подключено к Phono2Ci подтвердите, что в этом усилителе есть конденсаторы (конденсаторы связи) на входе.
Сделайте это перед тем, как соединить выходные конденсаторы Phono2Ci.

Аналоговые выходные каскады без постоянного или переменного тока.

Внимание!
Внутренние DIP-переключатели выполняют следующие функции:
ВЫКЛ = мостовое соединение ОТКЛЮЧЕНО (конденсаторы включены)
ВКЛ = мостовое соединение ВКЛЮЧЕНО (конденсаторы выключены)


Гибкие возможности:
Коэффициент усиления:
Для записей с неравными каналами или картриджей с каналом дисбаланс контроллеры GAIN на передней панели предлагают коррекцию возможность.Отдельная регулировка входного усиления. Эти потенциометры, регулирующие коэффициент усиления на входе и НЕТ регуляторов громкости. С мини-переключателем DIP на задней панели коэффициент усиления для входа RCA / Cinch можно увеличить дополнительно на +6 дБ для картриджей MC High output и / или Звукосниматели MM с низкой выходной мощностью или на +20 дБ для звукоснимателей MC. (DIP-переключатели не влияют на вход XLR)

Высокое усиление
Бесшумное усиление даже для картриджей Ultra-Ultra Low-Output как например.0,10 мВ, но и для картриджей HighOutput более 2,5 мВ усиление (коэффициент усиления) Phono2Ci всегда легко настраивается для получения оптимального звука!
Вход RCA = 49 дБ - 68 дБ
Вход XLR = 55 дБ - 75 дБ

Допустимая нагрузка
Частотная характеристика диапазона высоких частот для звукоснимателей MM могут быть адаптированы постепенно, комбинируя различные входные данные мощности.Значения емкости (+ 47PF; + 100PF; + 220PF; + 470PF) добавляются друг к другу в каждой комбинации и внутренний 47пФ.

Импеданс подачи
Импеданс подачи 47 кОм входа RCA / Cinch можно уменьшить до 1 кОм (рекомендуемое значение для MC с высокой выходной мощностью) или 100 Ом (обычное значение для большинства звукоснимателей MC).
!! при использовании входа XLR: Автоматическая настройка с MC-картриджами, подключенными к балансному усилителю тока Вход XLR, терминирование невозможно / не требуется.Кроме ввода переключатель установлен на RCA, затем DIP-переключатели позволяют включить / выключить емкостей / импедансов.


Дозвуковой фильтр
Для подавления грохота и других дозвуковых возмущений проигрыватель пластинок, пластинка и т. д. может быть активирован дозвуковой фильтр.
Характеристика фильтра: -9 дБ / 10 Гц, -18 дБ / 5 Гц, -48 дБ / 2 Гц

Эквалайзер
Фильтр выравнивания RIAA с постоянной времени Неймана (50 кГц спада) для особенно расширенного прозрачного и естественный диапазон высоких тонов.

Исходная кривая RIAA, улучшенная с постоянной времени процесса резки Neumann (50 кГц)
Важно: выше 10 кГц более правильный фазовый сдвиг и уровень, более естественные и прозрачные расширенные максимумы, более близкие к оригиналу.

Дополнительный Постоянная времени , равная 3,18 мкс, соответственно. 50 кГц по стандарту RIAA , постоянная времени Неймана 50 кГц - в чем преимущество? Вот техническая информация в формате pdf .

Переключатель заземления
Внутренняя цепь заземления фоноамеров к корпусу может быть прервано, чтобы получить более низкий результат.

Выходы
Симметричные XLR или асимметричные выходы Cinch / RCA (оба выхода всегда активны, независимо от выбранного входа)
На выходе RCA внутренний истинно сбалансированный сигнал будет преобразован в несимметричный сигнал для использования с несимметричными входами e.грамм. несимметричные усилители.

Импульсный блок питания Ultraclean
Специальные пре- и постфильтры сетевого напряжения делают его нечувствителен к нарушениям линии.
Этот фонокорректор класса А потребляет всего 5 Вт.

Автоматическое определение напряжения переменного тока от 100 В до 240 В переменного тока.

Использование экологически чистого серебряного припоя CuAgSn, не содержащего свинца.
Позолоченные поверхности печатных плат.
Синие прозрачные светодиодные кнопки для слабого освещения.
Цельные полностью алюминиевые поворотные кнопки.
Положение кнопки узнаваемо даже с большого расстояния.
Фрезерованные на ЧПУ полностью алюминиевые фасады и непрерывное литье алюминия боковых частей.
Прочные алюминиевые уголки для установки в 19-дюймовые стойки доступный.
Энергосберегающая конструкция, низкотемпературное излучение
Размеры (B / H / T): прибл. 435 x 59 x 290 мм
Вес прибл.. 2,8 кг

Регулируемость / гибкость

Потенциометры усиления на передней панели канала регулировки дисбаланс и оптимальное согласование входа для звукоснимателя. Это для обоих входов XLR и RCA. Для легкой настройки. Горшки GAIN НЕ являются объемными горшками!

Переключатель усиления
(только для входа RCA) добавляет усиление на 6 дБ для использования с подвижной катушкой с высокой выходной мощностью или с картриджами с подвижным магнитом с низкой выходной мощностью.Switch + 20dB добавляет 18 дБ усиление для использования с картриджами с подвижной катушкой.
Входная мощность -Используйте переключатели мощности для регулировки высокочастотный диапазон картриджей с подвижным магнитом. Емкость суммируют друг друга и внутренние 47 пФ и емкость кабеля. Емкости: 47 пФ, 100 пФ, 220 пФ, 470 пФ
Входное сопротивление -Входное сопротивление можно установить на 1 кОм, рекомендуемое значение для большинства подвижных катушек с высокой выходной мощностью, или до 100 Ом, стандартное значение для большинства подвижных катушек.
Дозвуковой фильтр -Переключатель для уменьшения дозвукового шума и большой ход динамика -9 дБ / 10 Гц, -18 дБ / 5 Гц, -48 дБ / 2 Гц
Абсолютно не влияет на низкие частоты, просто отфильтровывает инфразвуковой.

High Gain
Бесшумное усиление даже для MC-звукоснимателей со сверхмалым выходом, таких как 0,10 мВ. Но и для картриджей HighOutput с напряжением более 3 мВ коэффициент усиления регулируется с помощью GAIN на передней панели.Таким образом, Phono2Ci всегда можно быстро и легко настроить для получения оптимального звука.


Cinch (RCA) Eingang = 49 дБ - 68 дБ
XLR Eingang = 55 дБ - 75 дБ

Отсутствуют операционные усилители на пути прохождения сигнала
Полностью дискретный (одиночные транзисторы), несимметричный класс Технология усиления и новейшее состояние техники компоненты для максимально динамичного, детализированного, но нейтрального звука и неутомимый.Мы считаем, что Phono 2 CI - это устройство с отличное качество звука и отличное соотношение цены и качества.

Пассивные фильтры
фильтры RIAA пассивны

Нет глобальной общей обратной связи
Уникальное сочетание сбалансированного усиления тока и технология Single Ended Class-A, использование всего одного усилителя на балансный аналоговый выходной каскад обеспечивает сегодняшнее наилучшее возможное качество звука.Секция усилителя работает без глобальная общая обратная связь, только локальная обратная связь. Таким образом усилитель генерирует значительно меньше динамических искажений.

Истинная симметричная схема для всего пути аналогового сигнала
Благодаря балансному усилению тока XLR Phono 2 CI вход, а также балансный выход XLR, Phono 2 Cl - лучший выбор также для профессиональных пользователей.

Фильтр выравнивания
RIAA (стандартная постоянная времени Неймана) + - 0.25 дБ

Технические характеристики

RCA- Чувствительность входа:
49 дБ - 68 дБ / 0,4-12 мВ среднеквадратичного значения 1 кГц, 1 В среднеквадратичного значения на выходе XLR
Входное сопротивление RCA:
47 кОм, переключаемое на 1 кОм и 100 Ом
RCA -Входная емкость:
47 пФ внутренний, переключаемый + 47 пФ, + 100 пФ, + 220 пФ, + 470 пФ
Чувствительность входного тока XLR:
55 дБ - 75 дБ (подходит для картриджей от 0,10 мВ до более 3,5 мВ )
XLR-Current-Input-Impedance:
10-Ohm
Чувствительность XLR Current-Amplification-Input зависит от напряжения и сопротивления картриджа с подвижной катушкой.CI-Input подходит для широкого диапазона Mc´s,
, включая MC с высокой выходной мощностью, а также с ультра-сверхнизкой выходной мощностью. МС.
Эквалайзер-фильтр:
RIAA с постоянной времени Неймана +/- 0,25 дБ (спад 50 кГц)
Дозвуковой фильтр:
-9 дБ / 10 Гц, -18 дБ / 5 Гц, -48 дБ / 2 Гц
THD + шум:
1V out-XLR 0,009% при мин. 0,04% при макс. MM-RCA-In
1V out-XLR 0,019% при мин. 0,09% при макс. MC-RCA-In
Отношение сигнал-шум (S / N) IHF-A :
1V-Out-XLR-MM-RCA-In 76dB Flat, 84dBA при мин./ 63 дБ плоский, 71 дБА при макс. *
1V-Out-XLR-MC-RCA-In 69 дБ (плоский), 78 дБА (минимальный) / 57 дБ (плоский), 65 дБА при макс. *
Потребляемая мощность 5 Вт
Внешние размеры (ш / в / г): прибл. 435 х 59 х 290 мм Вес ок. 2,8 кг
Аксессуар: Алюминиевые стойки для 19-дюймовых стандартных стоек, Доступен в серебристом цвете.

ПРЕДОХРАНИТЕЛЬ 250В 2А-Т (хром)

* мин.и макс. Указание минимального / максимального положения передние ручки усиления.

Характеристики продукта, дизайн, характеристики, системные требования, и доступность могут быть изменены без предварительного уведомления.

Фотографии с высоким разрешением

Маленький: 1000 x 618 px / 72 dpi - 120 kB :: открытое окно
большое: 5041 x 3086 px / 800 dpi - 918 kB :: скачать ZIP-файл

.

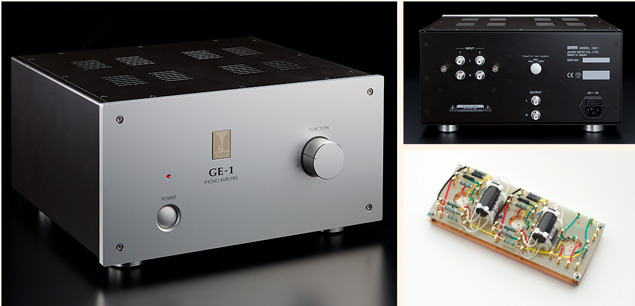

GE-1 усилитель PHONO | АУДИО ПРИМЕЧАНИЕ

Разработанный в качестве дополнительного фонокорректора к интегрированному усилителю Overture и предусилителю G-70, GE-1 обеспечивает лучшее аналоговое воспроизведение с высоким разрешением и богатыми музыкальными качествами.
Недавно разработанная схема фонокорректора питается от гигантского блока питания. Этот особый дизайн привлекает внимание всех записей, независимо от того, подходят ли они к вакуумной лампе или твердотельному усилителю.
Обладая интимным и кристально чистым звуком, GE-1 определенно доставит вам удовольствие от звука.

Характеристики

  • Выходная цепь состоит из 2-ступенчатого NF + катодного повторителя для достижения низкого выходного сопротивления. Обеспечивает свежесть звука.
  • Применяется силовой трансформатор с обрезанным сердечником и минимальной утечкой магнитного потока, обеспечивающий наилучшую основу для хорошего качества звука.
  • Конденсаторы развязки
  • аккуратно размещены вдоль 4 разных секций, чтобы создать кратчайшие маршруты на путях NFB, создавая сигнальный контур с максимальной чистотой.
  • Высококачественный фильтр нижних частот на выходном каскаде состоит из разделительного конденсатора сигнала и выбираемого пользователем сопротивления нагрузки.
  • Большой мостовой диод и транзистор TO3 используются в цепи нагревателя постоянного тока, обеспечивая естественный звук с глубокой текстурой.
  • С наилучшим расположением компонентов, сигнальной проводкой и заземлением над модульной структурой.
  • Используйте оригинальные качественные детали, такие как SSW (серебряная шелковая проволока), конденсаторы из серебряной фольги и т. Д.
  • Подшасси
  • из чистой меди используется для создания живого и открытого звука.

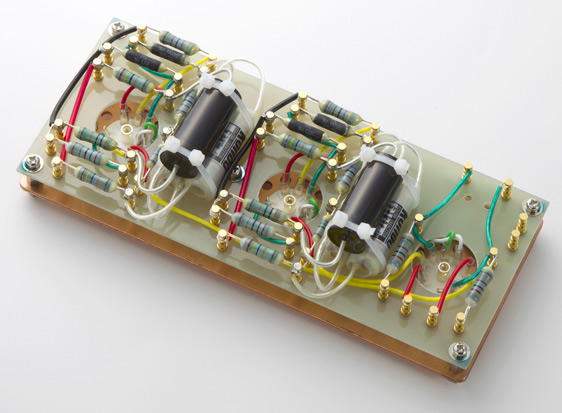

Модуль фонокорректора

Модульность секции фоноусилителя реализует кратковременный путь прохождения сигнала и достоинства ручной проводки, особенно когда рассматривается петля NFB.Кроме того, контур сигнала высокой чистоты формируется путем размещения 4 развязывающих конденсаторов вокруг модуля.
Также учитывая возможность подключения транзисторного предусилителя, GE-1 можно загружать с входным сопротивлением всего 20 кОм.

Цепь питания для сети и накала

Используемая ректификационная трубка 6X4. Конструкция силового трансформатора, которой мы уделяли большое внимание противодействию вибрации, была исправлена ​​после долгих испытаний и сравнений.
Конденсаторы фильтра пульсаций (400 мкФ) и конденсаторы развязки (около 500 мкФ / канал) расположены в наилучших положениях схемы. Разделительные конденсаторы для правого и левого каналов также размещены независимо для секций катодного повторителя и эквалайзера. Сформировано 4 сигнальных контура и тщательно устранены межкаскадные помехи.
Чтобы гарантировать сильные отклонения пульсаций и стабильность против колебания напряжения, используются транзисторы типа TO3 звуковой категории. Результат - линия постоянного тока с низким сопротивлением и звук высокой чистоты.
Кроме того, выбор CR и большой диодный мост еще больше усиливают живость музыки.

Простой фильтр низких частот с возможностью выбора сопротивления нагрузки

Сопротивление нагрузки выходного каскада

GE-1 (выбирается 3 ступени) и входное сопротивление предусилителя образуют результирующее сопротивление 20 кОм. Он работает как фильтр низких частот вместе с конденсатором связи выходного каскада. Такой дизайн придает фильтру естественные и нежные характеристики. Без потери качества звука при уменьшении составляющих грохота.

Детали сверхвысокого качества

Все части были тщательно отобраны после долгих часов прослушивания. Шелковые серебряные провода SSW, оригинальные конденсаторы из серебряной фольги (часть NFB), оригинальный силовой трансформатор cutcore, серебряные свинцовые резисторы, оригинальные разъемы RCA и т. Д. Все части CR тщательно отобраны и организованы.

Кабель питания

ACc-PERSIMMON

ACc-PERSIMMON

Технические характеристики

Продукт Стерео усилитель фонокорректора типа NF
Модель GE-1
Отклонение RIAA ± 0.5 дБ (30 Гц - 20 кГц, исключая LCF)
Усиление 34 дБ
Вход / полное сопротивление 2 пары (RCA, несимметричный) / 47 кОм
Выход 1 пара (RCA, несимметричный, нагрузка более 20 кОм)
Шум менее 0,5 мВ
Трубки 6072 x3, 6X4 x1
Потребляемая мощность 16 Вт
Размер 303 мм (Ш) 160 мм (В) 260 мм (Г)
(без выступающих частей)
Вес 7.5 кг
.

~ QUAD 22 Схема предварительного усилителя и информация ~

9-контактный адаптер DISC QUAD22 был предоставлен для подключения различных типов звукоснимателей, а также моно- и стереокартриджей, подключенных одновременно ~ См. Список в формате PDF ~ В 1950-х годах два основных картриджа Типы были Кристаллический или Керамический и с подвижным магнитом или магнитом ~ Подвижные катушки были очень редкими и могли использоваться с «согласованным» повышающим трансформатором с адаптером DISC A

Магнитные картриджи вырабатывают выходное напряжение, которое удваивается при увеличении частоты на каждую октаву + 6 дБ / октаву или 20 дБ / декаду ~ Керамические картриджи с правильной высокоимпедансной нагрузкой производят постоянный выходной сигнал с частотой ~ Во время мастеринга записывающего диска магнитная режущая головка Экскурсии естественным образом уменьшаются на 6 дБ / октаву, так что по мере увеличения частоты боковые колебания становятся меньше, и записываемое отношение сигнал / шум становится хуже

Чтобы скорректировать выходную мощность режущей головки, падающую с частотой, применяется выравнивание записи +6 дБ / октава или предыскажение ~ Ниже низкой частоты ~ обычно 50 Гц ~ привод к режущему устройству не 'акцентируется', чтобы эти сигналы не вызывали большой режущий инструмент Экскурсии ~ 50 Гц или 3180 мкс только с предварительным акцентом сделает входной сигнал резца на частоте 1 кГц примерно +26 дБ, а при 20 кГц - примерно + 52 дБ, что более чем достаточно для компенсации уменьшенного хода резца при повышении частоты, но вызовет избыточные искажения и Повреждение головки, поэтому производится ступенчатое уменьшение частоты вращения и выравнивается по обе стороны от 1 кГц, как описано здесь для RIAA или BS1928 EQ ~ Другие эквалайзеры записи на диск следуют аналогичной схеме, но с другими постоянными времени для описания их кривых эквалайзера

При использовании магнитного датчика его естественный отклик + 6 дБ / октаву необходимо скорректировать с помощью противоположной постоянной времени воспроизведения RIAA 3180 мкс, которая в QUAD 22 обеспечивается R1 и C1 + C5 в адаптере DISC ~ Это может быть неочевидно сначала, но значение C1 умножается на коэффициент усиления EF86 за счет эффекта Миллера, поэтому оно выглядит как 46 нФ от сети до земли, а C1 + C5 = 47 нФ * R1 = 68 кОм дает постоянную времени воспроизведения 3180 мкс

Для адаптера DISC A на 4 мВ коэффициент усиления - это все, что может обеспечить один EF86, и он составляет примерно 255 x 180 пФ = 46 нФ при хорошем клапане ~ Для адаптера 10 мВ DISC B C1 выше при 560 пФ, а коэффициент усиления уменьшается на R2 = 10 МОм. примерно до 82x ~ Если есть неисправность вокруг каскада EF86 или у клапана просто низкое усиление, то низкие частоты будут уменьшены ~ Также возможно "перегрузить" TAPE OUT, а также уменьшить низкие частоты

С кварцевым или керамическим датчиком постоянная боковая амплитуда выше 50 Гц даст постоянную выходную амплитуду, что привело некоторых к предположению, что RIAA или другая коррекция воспроизведения не требуется, но это неверно, как вы увидите ниже ~ кристалл или керамика картриджам требуется высокоимпедансная нагрузка и емкостная связь, которая составляет –3 дБ при 50 Гц для правильного выравнивания на низкой частоте ~ Адаптеры QUAD DISC E и F имеют высокий импеданс в силу R1 = 1.5 МОм и 2,2 МОм соответственно, а коэффициент усиления снижен на R2

Большинство записывающих дисков, вырезанных с 1954 года, имеют постоянную времени 3180 мкс, поэтому сигнал, отправляемый на режущую головку, увеличивается на +6 дБ / октаву выше 50 Гц, но это увеличение амплитуды с частотой не может продолжаться, потому что боковой ход будет трудно вырезать на высокой частоте ~ Таким образом, в процессе резки используются две другие постоянные времени, так что относительная амплитуда записи падает на –6 дБ на частоте 1 кГц, а затем снова выравнивается на –12.4 дБ выше 1 кГц

Две дополнительные постоянные времени, определенные RIAA или BS1928 для стереофонических записей 45 и 33 об / мин, составляют 318 мкс и 75 мкс, которые относятся к номинальным точкам 3 дБ по обе стороны от 1 кГц при 500,5 Гц (+ 2,64 дБ) и 2122 Гц (-2,867 дБ) ~ Шаг амплитуды между 500,5 Гц и 2122 Гц не выглядит значительным при просмотре на графике ниже, но если «убрать» 6 дБ / октаву из-за 3180 мкс, шаг будет составлять 12,5 дБ

Если постоянные времени воспроизведения 318 мкс и 75 мкс не используются для воспроизведения, как это часто бывает с некоторыми фонокорректорами из кварцевых, керамических или тензометрических датчиков, поскольку они не требуют коррекции магнитного преобразователя 3180 мкс, отклик воспроизведения между 20 Гц и 20 кГц может упасть на 12 дБ или ± 6 дБ по обе стороны от 1 кГц ~ Многие керамические картриджи имели плохую высокочастотную характеристику и полагались на механические резонансы и демпфирование и менее чем оптимальную выходную нагрузку для обеспечения плоской (слишком высокой) частотной характеристики

Некоторые современные производители картриджей для тензодатчиков, похоже, используют другие правила

"Обратите внимание, что это не фонокорректор, звукосниматель имеет естественный спад 6 дБ / октаву.Педанты точности будут жаловаться, что результирующий результат только аппроксимирует кривую RIAA, дизайнер Питер Ледерманн утверждает, что наши уши значительно менее чувствительны к ошибкам частотной характеристики, чем к искажениям и аберрациям фазового сдвига, которые могут возникнуть в результате использования корректирующих фильтров "~ John Bamford & Пол Миллер ~ hi-fi news

«На самом деле, есть тонкие изменения в эквализации кривой RIAA, которые необходимо компенсировать, и предусилитель Soundsmith это делает, но он все же намного проще, чем полноценная схема RIAA, и результирующий частотный диапазон заявлен как быть удивительным DC – 70 кГц »~ Майкл Фремер ~ Stereophile

К счастью, QUAD не предлагал поддержку тензодатчиков или плагин для таких ~ разумных людей, как мы, не нужно было беспокоиться о том, насколько плоской будет частотная характеристика с постоянными времени 318 мкс и 75 мкс, которые используются в 22 для ' немагнитные датчики ~ Если бы мы действительно хотели использовать тензодатчик, нам пришлось бы использовать специальный фонокорректор для его питания и получения «плоского» отклика на одном из линейных входов

QUAD Hi-Fi RIAA curves

При использовании кристаллического или керамического картриджа QUAD 22 применяет все 3 константы времени, необходимые для правильного отклика на воспроизведение диска ~ Возвращаясь к схематическому фрагменту выше, постоянные времени RIAA 318 мкс и 75 мкс умело реализованы за счет уменьшения обратной связи и, следовательно, мельника эффект C1, который увеличивает требуемое усиление между 500 Гц и 2122 Гц, давая 12.5 дБ шаг

Для желтого канала (R7 + R10) * C2 = 75 мкс и (R7 + R10 + (R8 // R9)) * C2 = 318 мкс

Обратите внимание, что R8 // R9 ≈ 47 кОм и R7 + R10 ≈ 15 кОм, а для частот ниже 100 Гц C2 можно рассматривать как разомкнутую цепь, а за пределами 10 кГц C2 можно рассматривать как короткое замыкание, поэтому количество обратной связи уменьшается на деление потенциала ~ 15 кОм / ( 15 кОм + 47 кОм) = 0,24 ≈ 12 дБ ~ 318 мкс эквалайзер лучше сбалансирован с синим каналом, если R8 сделан 110 кОм

Для дисков со скоростью вращения 78 об / мин две другие постоянные времени различаются между производителями, но с 1954 года общий стандарт стал известен как «характеристика грубой канавки» с постоянными времени 450 мкс, дающими отклик –3 дБ при 354 Гц и 50 мкс, так что отклик выходит за пределы 3183 Гц ~ QUAD 22 также обеспечивает 450 мкс при 25 мкс и 318 мкс при 100 мкс для выравнивания диапазона 45 и 78 об / мин дисков, как указано на карточке «Record Equalization Guide», показанной выше, и с точки зрения их временных констант, как показано в таблице ниже

MIC

ДИСК

ЛЕНТА

Желтый Ch EQ с C2

RIAA

3180 мкс

318 мкс

75 мкс

R10 + R7 и R9 // R8

3180 мкс

318 мкс

100 мкс

R10 + R7 + R4 и R9 // R8

Грубая канавка

3180 мкс

450 мкс

50 мкс

R10 + R4 и R9

-

430 мкс

25 мкс

R10 и R9


Возьмем в качестве примера грубую эквализацию канавки ~ Для этого необходимо одновременно нажать кнопки DISC и TAPE и работает только для желтого канала или с входом монофонического звукоснимателя при нажатых MON и STEREO ~ (R4 + R10) * C2 = 47 мкс и ( R4 + R10 + R9) * C2 = 457 мкс

Хотя характеристика 450 мкс и 50 мкс стала известна как грубая канавка для коммерческих дисков со скоростью 78 об / мин, она также использовалась для записи с мелкой канавкой со скоростью 33 об / мин для архивного использования и передачи радиопрограмм между вещательными компаниями примерно с 1951 по 1954 год до того, как была утверждена кривая RIAA ~ Эти диски предназначены для при профессиональном использовании на этикетках часто напечатаны константы скорости и времени воспроизведения, поэтому не возникнет путаницы

QUAD Hi-Fi RIAA curves На моей перерисованной схеме QUAD 22 я пометил C1 и C2 как 5n1 (5.1 нФ), потому что это ближайшее доступное стандартное значение ~ Но конденсаторы 4n7 1%, которые подходят вместо оригинальных конденсаторов Dubilier 400 5 нФ (которые оптимистично оценивались с допуском 10% и могли оставаться в норме в течение нескольких лет после установки), более доступны и являются хорошим вторым выбором

Более точный эквалайзер может быть обеспечен конденсаторами 4n7 1%, установленными для C1 и C2, если для синего канала R6 сделать 16k 1% и R5 51k 1% ~ Для желтого канала R4 и R10 должны быть сделаны резисторами 5k1 1% и R7 составил 11 кОм 1% ~ R9 должен быть 85 кОм, а параллельный R9 // R8 должен быть 51 кОм, чего можно достичь, если R9 сделать из 300 кОм параллельно с 120 кОм, а R8 - 130 кОм ~ Все резисторы из моей предпочтительной серии E24

QUAD Hi Fi pickup adaptors

Адаптер PU A ~ 4 мВ Магнитная нагрузка ~ 68 кОм
Адаптер PU B ~ 10 мВ Магнитная нагрузка ~ 68 кОм
Адаптер PU E ~ 300 мВ Керамика ~ 1.Нагрузка 5 МОм
ПУ Адаптер F ~ 150 мВ Керамика ~ нагрузка 2,2 МОм

ТИП

R1

R2

R3

R4

C1

C2

C3

C4

C5

C6

A

68 кОм

-

-

-

180 пФ

-

-

-

1нФ

-

AA

68 кОм

-

-

68 кОм

180 пФ

180 пФ

-

-

1нФ

1нФ

AB

68 кОм

-

10 МОм

68 кОм

180 пФ

560пФ

-

-

1нФ

-

AE

68 кОм

-

330 кОм

1M5 Ом

180 пФ

1нФ

-

47пФ

1нФ

-

B

68 кОм

10 МОм

-

-

560пФ

-

-

-

-

-

BA

68 кОм

10 МОм

-

68 кОм

560пФ

180 пФ

-

-

-

1нФ

BB

68 кОм

10 МОм

10 МОм

68 кОм

560пФ

560пФ

-

-

-

-

BE

68 кОм

10 МОм

330 кОм

1M5 Ом

560пФ

1нФ

-

47пФ

-

-

E

1M5 Ом

330 кОм

-

-

1нФ

-

47пФ

-

-

-

EA

1M5 Ом

330 кОм

-

68 кОм

1нФ

180 пФ

47пФ

-

-

1нФ

EB

1M5 Ом

330 кОм

10 МОм

68 кОм

1нФ

560пФ

47пФ

-

-

-

EE

1M5 Ом

330 кОм

330 кОм

1M5 Ом

1нФ

1нФ

47пФ

47пФ

-

-

F

2M2 Ом

1 МОм

-

-

330 пФ

-

33пФ

-

-

-

В более раннем модуле контроля качества Mono II ~ QCII ~ использовался аналогичный 9-контактный плагин на основе B9A для согласования звукоснимателя и микрофона, но они были помечены как R1 - R13 или M1 - M13 ~ Используемый каскад QC II Phono / Microphone EF86, но эквалайзерная обратная связь применялась более «традиционным» способом, аналогичным LEAK и многим другим предусилителям 1950-х годов ~ Фонокорректор QUAD QC22 не был одним из этих «я тоже» проектов

QUAD Hi Fi pickup adaptors

МИКРОФОН №1.Нагрузка 5 мВ ~ 100 кОм ~ Уровень отклика для стереомикрофона
TAPE N ~ 70 мВ ~ 100 кОм нагрузка ~ Уровень отклика та же чувствительность, что и у RADIO
TAPE h2 ~ 6 мВ ~ 1,5 МОм нагрузка ~ 100 мкс CCIR 7,5 "/ с воспроизведение магнитной головки
TAPE h3 ~ 7 мВ ~ Нагрузка 1,5 МОм ~ 50 мкс NAB Воспроизведение магнитной головки 7,5 "/ с и 15 дюймов / с
TAPE h4 ~ 7 мВ ~ 1,5 МОм нагрузка ~ 33 мкс CCIR Воспроизведение магнитной головки 15 дюймов / с

TAPE N1 ~ 300 мВ ~ 430 кОм нагрузка ~ отклик уровня для CD
TAPE N2 ~ 300 мВ ~ 100 кОм нагрузка ~ отклик уровня для CD

ТИП

R1

R2

MIC N

100 кОм

100 кОм

ЛЕНТА N

100 кОм

100 кОм

ЛЕНТА h2

-

6.8 кОм

ЛЕНТА h3

-

3,3 кОм

ЛЕНТА h4

-

2,2 кОм

ЛЕНТА N1

430 кОм

100 кОм

ЛЕНТА N2

100 кОм

22 кОм


В приведенном выше фрагменте схемы я также включил переключение входа Radio, чтобы показать, как он напрямую переключается на регулятор громкости ~ в отличие от входов TAPE, MIC и DISC, которые используют каскады усилителя EF86 и отвечают за большую часть проводки между задняя панель и блок переключателей и плохая перекрестная связь между входами и каналами

.

Отправить ответ

avatar
  Подписаться
Уведомление о
