Как определить исправность магнитного компаса. Какие простые тесты помогут проверить точность показаний прибора. На что обратить внимание при проверке компаса перед походом. Какие факторы могут влиять на работу компаса.
Основные способы проверки исправности компаса
Компас — незаменимый инструмент для ориентирования на местности. Однако перед использованием важно убедиться в его исправности и точности показаний. Существует несколько простых способов проверить работоспособность компаса:
- Тест с металлическим предметом
- Сравнение с другим компасом
- Проверка стабильности стрелки
- Тест на вращение
- Сверка с известными ориентирами
Рассмотрим каждый из этих методов подробнее.
Тест с металлическим предметом
Этот простой способ позволяет быстро оценить чувствительность магнитной стрелки компаса:
- Положите компас на ровную немагнитную поверхность и дайте стрелке успокоиться.
- Поднесите к компасу металлический предмет (ключи, нож и т.п.).
- Стрелка должна отреагировать и отклониться в сторону металла.
- Уберите предмет — стрелка должна вернуться в исходное положение.
Если стрелка не реагирует на металл или не возвращается в прежнее положение, это может говорить о неисправности компаса.
Сравнение показаний с другим компасом
Надежный способ проверки — сравнить показания тестируемого компаса с другим заведомо исправным прибором:
- Расположите оба компаса рядом на ровной поверхности
- Дайте стрелкам успокоиться и зафиксировать направление на север
- Сравните показания — они должны быть идентичны или очень близки
- Значительное расхождение (более 5-10 градусов) говорит о неточности одного из компасов
Важно проводить сравнение вдали от источников магнитных помех.
Проверка стабильности магнитной стрелки
Исправный компас должен иметь устойчивую магнитную стрелку:
- Положите компас на ровную поверхность
- Стрелка должна быстро (за 2-3 секунды) успокоиться и зафиксировать север
- Легко толкните корпус компаса — стрелка должна вернуться в исходное положение
- При наклоне компаса стрелка не должна застревать или цепляться
Дрожание, застревание или медленное успокоение стрелки — признаки неисправности.
Тест на вращение компаса
Этот метод позволяет проверить свободное вращение стрелки:
- Положите компас на ровную поверхность
- Медленно поворачивайте корпус компаса по часовой стрелке
- Стрелка должна свободно вращаться, сохраняя направление на север
- Повторите в обратном направлении
Если стрелка цепляется, застревает или движется рывками — компас неисправен.
Сверка с известными ориентирами
Точность компаса можно проверить по хорошо заметным ориентирам с известным расположением:
- Выберите удаленный ориентир, направление на который вам точно известно
- Сориентируйте компас на этот объект
- Сравните показания компаса с реальным азимутом на ориентир
- Отклонение не должно превышать 2-3 градуса
В качестве ориентиров подойдут башни, вышки, характерные здания и т.п.
Факторы, влияющие на точность компаса
При проверке компаса важно учитывать факторы, которые могут искажать его показания:
- Близость крупных металлических предметов
- Линии электропередач
- Работающие электроприборы
- Магнитные аномалии местности
- Сильные магнитные бури
Проверку лучше проводить вдали от этих источников помех, чтобы получить максимально точные результаты.
На что обратить внимание при выборе компаса
Чтобы компас служил долго и надежно, при покупке стоит обратить внимание на следующие моменты:
- Качество изготовления корпуса и крепления стрелки
- Наличие пузырьков в жидкости компаса
- Четкость градуировки шкалы
- Наличие визирных приспособлений
- Удобство использования в полевых условиях
Лучше отдавать предпочтение проверенным производителям туристического снаряжения.
Как часто нужно проверять компас
Регулярная проверка компаса поможет вовремя выявить неисправности:
- Перед каждым походом или длительным выездом на природу
- После сильных ударов или падений компаса
- При замене элементов питания (для электронных компасов)
- Не реже 1-2 раз в год при частом использовании
Своевременная проверка — залог надежной работы компаса в нужный момент.
Что делать, если компас неисправен
Если в ходе проверки выявлены проблемы с компасом, возможны следующие варианты действий:
- Обратиться в сервисный центр производителя для диагностики и ремонта
- Заменить компас на новый, если ремонт невозможен
- Использовать альтернативные методы ориентирования (по солнцу, звездам и т.д.)
- Иметь с собой запасной компас в важных походах
Неисправным компасом пользоваться нельзя, так как это может привести к потере ориентации на местности.
Заключение
Регулярная и тщательная проверка компаса — важная часть подготовки к любому походу или путешествию. Простые тесты позволяют быстро оценить работоспособность прибора и точность его показаний. При соблюдении правил эксплуатации и своевременном обслуживании компас прослужит долгие годы, оставаясь надежным помощником в ориентировании на местности.
Магнитный Компас | ВЫЖИВАЙ.РУ
Компас древнейший помощник человека в вопросах ориентирования.
История создания:
Создание компаса — это значительный шаг для всего человечества, ведь он коренным образом изменил жизнь, да и сам по себе спас не мало жизней. В древние времена ориентирование осуществлялось по звёздам и географическим ориентирам, что очень сильно зависело от погоды. И будь она скверной, легко можно было заблудится и найти свою погибель.
Компас решал эту проблему и совершенно не зависел от погоды. После его появления люди создали картографию, что привело к другим открытиям, которые служат нам и по сей день. Первый образец компаса, как считают историки, был создан в Китае, во времена династии Сун, и представлял, сильно выпуклую, хорошенько отполированную, ложку с тонкой ручкой из магнетита. Она устанавливалась на пластинку (Чаще медную, тоже отшлифованную до блеска) так, чтобы ручка ложки не касалась её, а сама ложка могла свободно вращаться вокруг своей оси.
Чтобы устройство работало, её требовалось привести во вращение, подтолкнуть. Она начинала вращаться, но когда останавливалась, то показывала на юг.
Позднее в 11 веке китайцы изобрели компас с плавающей стрелкой, состоящей из искусственного магнита, обычно исполненного в форме рыбки, которая свободно плавала в сосуде с водой и всегда указывала на юг.
Именно такой компас дошёл до арабов только через 100 лет и лишь в 13 веке до европейцев. К этому времени он представлял собой намагниченную иглу, кусочек дерева и сосуд с водой, позже сосуд стали прикрывать стеклом для защиты от ветра. А ещё позднее уже в веке 14, благодаря вмешательству итальянца Флавио Джойя, приобрёл другой вид. Тот надел магнитную стрелку на шпильку, а стрелку прикрепил к лёгкому кругу с 16-ю делениями. На кораблях такой компас обзаведётся кардановым подвесов, чтобы избежать влияния качки. Вместо 16 делений начали применять 32, а в 17 веке он обзавёлся вращающейся диаметральной линейкой.
С развитием материалов, знаний и технологий компас приобрёл тот вид, который мы привыкли видеть сегодня. Он по-прежнему является актуальным, несмотря на развитие различных навигационных систем, ведь он надёжен, прост и ему не нужны батарейки.
Немного о принципе действия:
Работа компаса основана на взаимодействии поля постоянных магнитов компаса с горизонтальной составляющей магнитного поля Земли. Стрелка компаса имеет свойство свободно вращаться вокруг собственной оси, располагаясь вдоль силовых линий магнитного поля. Поэтому, стрелка всегда параллельна направлению линии магнитного поля.
Исходя из принципа работы стоит заметить, что компас не будет работать на магнитных полюсах (как на северном, так и на южном), в зонах магнитных аномалий различного происхождения, а магнитные бури вызывают погрешность.
Проверка работоспособности:
Прежде чем приступить к работе с компасом, необходимо удостоверится, что он работает нормально, иначе он не поможет, а лишь усугубит ваше положение. Делается всё довольно просто: положите компас на пол вдали от металлических предметов, запомните куда указывает компас, теперь поднесите к нему что-нибудь металлическое, при этом стрелка должна среагировать на предмет и начать указывать на него, после уберите то что поднесли и компас должен вернутся к первоначально показанному направлению (которое вы запомнили).
Правила ориентирования по компасу:
Модели компасов могут иметь различные особенности строения, соответственно и правила пользования ими могут несколько отличатся. Для точного ориентирования нам понадобится топографическая карта, однако если у вас с собой только компас и этого может оказаться достаточно чтобы не заблудиться.
1. Определите ориентир — нужно выбрать то место куда мы будем возвращаться. Это должно быть такое место, которое вы узнаете и по возможности, как можно более протяжённое (такое как железнодорожные пути, река, дорога и т.д.) это нужно для того чтобы не промазать в случаи погрешностей.
2. Теперь чуть отходим от нашего ориентира, причём отходить, как и двигаться в дальнейшем, нужно перпендикулярно нашему ориентиру, то есть под прямым углом по отношению к нему. Отошли? Теперь развернитесь лицом к нашему ориентиру, отпустите тормоз компаса если в вашей модели он есть, держите компас абсолютно горизонтально, чтобы показания были точными.
Аккуратно вращайте компас до тех пор, пока деления стрелка не совпадёт с линией север — юг (N-S)!
3. Теперь мысленно (или физически приложив что ни будь прямое) проведите прямую нашего пути, обратите внимание на цифры по бокам обозначающие градусы, отсчитываемые от 0 (направление на север) по часовой стрелке. Запомните или запишите оба числа лежащих по краям нашей прямой пути, одно число находящиеся ближе к ориентиру, это точка возращения, (азимут возвращения), на противоположной стороне находится цифра обозначающие направление нашего движения. Многие компасы имеют специальную поворотную часть с метками, которую можно установить, зафиксировав эти два направления. Азимут – это угол между направлением на север и направлением на ориентир. Теперь можно двигаться.
4. Чтобы вернуться назад к нашему ориентиру, берём компас, незабываем держать его горизонтально, нужно чтобы мысленная линия возращения (проходящая от центра компаса до запомненной ранее цифры азимута) была направлена вперёд. Теперь вращаемся вокруг своей оси до тех пор, пока, северный конец стрелки не совпадет с цифрой ноль (буквой «С» или «N»), после отправляемся в сторону взгляда!
Если вы новичок в этом деле и ничего не поняли из выше написанного, советуем посмотреть побольше видео на эту тематику, а лучше провести тренировку с человеком, который умеет пользоваться компасом и научит вас. Ну и побольше практики начинать нужно в знакомой местности, и лишь когда вы во всём разберётесь можно пускаться в незнакомую местность.
Самодельный компас:
Наиболее простой способ, это взять ёмкость с водой, поместить в него что-нибудь плавучее например кусочек пробки, и разместить на нём заранее намагниченную иглу которая и будет указывать направление.
© ВЫЖИВАЙ.РУ
5 1 голос
Рейтинг статьи
Post Views: 3 315
Как работает компас: его устройство и принцип
Несмотря на существование современных навигаторов и электронных карт, компас до сих пор остается самым надежным прибором для ориентирования на местности и определения своего местоположения. Естественно, чтобы правильно пользоваться компасом, нужно знать, как он работает.
Этот вопрос мы и рассмотрим в сегодняшней статье. Из нее вы узнаете не только принципы работы и технические параметры компаса, но также ознакомитесь с его видами и вариантами использования прибора в условиях дикой природы.
Основные принципы как работает компас
Чтобы научиться ориентироваться на местности с помощью компаса, нужно четко понимать, по каким принципам он работает.
Практически любой компас состоит из корпуса с тонкой иглой по центру, на которой держится стрелка. Ее стороны окрашены в синий и красный цвет. Если прибор работает правильно, синяя стрелка всегда показывает на север, а красная, соответственно, на юг.
На корпус нанесена шкала из цифр, которая называется лимб. Она разделена на деления от 0 до 360, которые отвечают за градус поворота стрелки. Именно с помощью этой схемы и определяется местоположение в пространстве и дальнейшее направление движения. В зависимости от модели, на корпусе также могут стоять обозначения сторон света, выполненные русскими или английскими буквами (рисунок 1).
Рисунок 1. Внешне прибор отличается простотойПростой компас оснащен специальным магнитом, который и дает стрелке возможность постоянно показывать на север. Проверить исправность прибора можно с помощью любого металлического предмета. Сначала компас кладут на любую ровную поверхность и дожидаются, пока стрелка придется в стабильное положение и укажет на север. Далее к прибору подносят металл. Если компас исправен, его стрелка отклонится в сторону, а когда металлический предмет уберут – вернется в исходное положение.
Такая особенность магнитного компаса позволяет достаточно точно определять свое положение в пространстве. Однако следует учитывать, что возле линий электропередач или железнодорожных путей прибор будет работать некорректно.
Технические параметры и механизм компаса
Человечество изобрело компас много веков назад, но этот вполне обычный прибор до сих пор считается одним из самых совершенных. Дело в том, что его намагниченная стрелка работает в точном соответствии с законами физики и разворачивается строго вдоль силовых линий Земли, окутанной магнитным полем.
Рисунок 2. Работа прибора основана на действии магнитного поля ЗемлиНесмотря на то, что сейчас на рынке появились более современные модели компасов, прибор по-прежнему работает по принципам, установленным нашими предками.
Рассмотрим механизм работы одной из самых распространенных моделей – компаса Адрианова:
- Корпус прибора обычно выполняют из пластика, но допускается и использование немагнитного металла.
- Корпус представляет собой циферблат с делениями от 0 до 360 градусов, что представляет собой полный охват окружности.
- Большинство моделей оснащены арретиром – специальным механическим рычажком, который удерживает стрелку. Перед определением местоположения его отпускают, и стрелка, под действием магнитного поля Земли, начинает указывать на север.
При этом важно учитывать и некоторые особенности работы с прибором, в частности места, где компас не работает. В первую очередь, чтобы точно определить свое местоположение и направление дальнейшего движения нужно держать прибор строго горизонтально. В идеале, его следует положить на плоскую поверхность, хотя в походных условиях это не всегда возможно. Кроме того, нельзя пользоваться компасом рядом с железнодорожными путями или линиями электропередач. Их излучение слишком сильное, и стрелка просто будет показывать неправильное направление (рисунок 2).
Разновидности приборов
Простая модель компаса, созданная нашими предками, была существенно усовершенствована современными учеными.
Читайте также: Ориентирование по Луне
В данный момент выделяют такие разновидности прибора:
- Магнитный: в нем стрелка располагается вдоль силовых линий магнитного пола нашей планеты и указывается на южный и северный полюс. Определив север и юг, можно с легкостью установить расположение других сторон света и выбрать направление движения.
- Электронный (цифровой): в данном приборе традиционная магнитная стрелка заменена специальным датчиком, но и он определяет расположение севера и юга с помощью магнитного поля Земли. Для работы такого компаса нужны батарейки или переносной аккумулятор.
- Радиокомпас: часто используется в самолетах, так как этот прибор определяет направление не по магнитному полю Земли, а с помощью сигнала радиостанции с четко определенным местоположением. В данный момент эта модель считается устаревшей и ее заменяют более современными GPS-навигаторами.
- Спутниковый: работа прибора основана на сигналах, получаемых со спутников. С одной стороны это плюс, так как подобный компас позволяет максимально точно определить положение в пространстве. Но с другой стороны эта же особенность является и минусом, так как прибор станет абсолютно бесполезным, если сигнал со спутника пропадет.
Также среди моделей выделяют электромагнитный и гирокомпас, работающих по другому принципу, но их конструкция слишком сложна и не подходит для применения в походных условиях. Определившись с видами компасов, стоит установить и то, как правильно ими пользоваться в различных ситуациях (рисунок 3).
Определение сторон света
Чаще всего компасы используют для определения расположения полюсов Земли, указывающих на основные стороны света – север и юг. Даже этой небольшой доли информации будет достаточно, чтобы определить свое примерное местоположение и составить маршрут дальнейшего движения (рисунок 4).
Чтобы определить стороны света с помощью этого прибора, нужно сделать следующее:
- Компас устанавливают на максимально ровную поверхность и отпускают рычажок, удерживающий стрелку в неподвижном состоянии.
- После этого стрелка начнет вращаться и постепенно остановиться. Ее синий конец будет указывать на север, а красный – на юг.
- Восток и запад будут располагаться, соответственно, справа и слева.
Определившись со сторонами света и зная примерное расположение своего пункта назначения, можно составить маршрут дальнейшего движения. Однако в процессе передвижения нужно периодически делать остановки и повторно сверять направление по компасу. В промежутках прибор желательно держать в специальном чехле, предварительно установив рычажок для фиксации стрелки.
Ориентирование на карте
Несмотря на то, что компас считается самым простым и точным прибором для определения сторон света, одного этого прибора может быть недостаточно для составления детального маршрута. Именно поэтому лучше использовать не только компас, но и карту местности (рисунок 5).
Обычная бумажная карта поможет учесть все возможные отклонения из-за особенностей рельефа и других факторов, способных повлиять на передвижение по пересеченной местности.
Чтобы точно составить маршрут, вам понадобится не только компас и карта, но также линейка и карандаш для нанесения необходимой разметки.
Читайте также: Условные обозначения на плане местности
Дальнейшие действия по составлению маршрута выглядят так:
- Карту нужно расстелить на горизонтальной поверхности и отметить на ней все точки маршрута, включая его конечную цель.
- На карту кладут компас и снимают его стрелку с рычажка. Желательно использовать прибор с функцией поворота лимба. Так вам будет проще составить маршрут.
- Когда север, юг, восток и запад соответственно определены, нужно начать поворачивать карту так, чтобы обозначение севера на ней совпало с направлением стрелки.
- Далее прикладывайте линейку к карте так, чтобы ее линия совпадала с серединой лимба и первой точкой, отмеченной на карте. Далее нужно определить угол (в градусах) между севером и линейкой. Чтобы не запутаться, полученное значение лучше сразу записать на карте на выбранном отрезке пути. Если вы планируете возвращаться обратно тем же путем, лучше сразу же определить обратный азимут.
Аналогичным образом поступают для всех оставшихся точек маршрута. Дальше вам останется только двигаться по выбранному пути, периодически сверяясь с компасом. Если вы выполнили правильно все действия, вы никогда не заблудитесь.

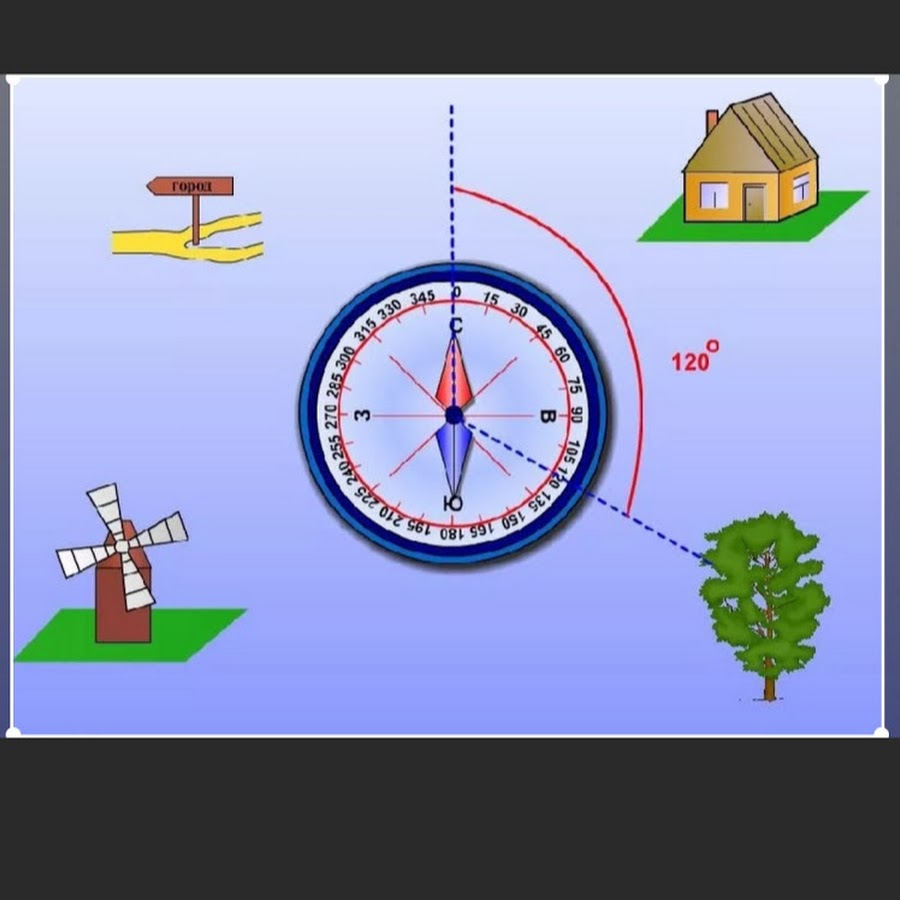

Определение азимута
Даже с самым простым компасом в лесу можно определить не только расположение магнитных полюсов Земли, севера и юга, но и установить азимут – направление на выбранный объект на местности относительно направления на север (рисунок 6).
Чтобы определить этот показатель, нужно:
- Повернуть компас так, чтобы синий конец его стрелки указывал строго на север.
- От центра компаса проведите зрительную линию направления, по которому вы двигаетесь в данный момент.
- Эта визуальная линия, в комплексе с северным концом стрелки, образуют угол. Он и называется азимутом.
Отсчет величины азимута ведется от нулевой отметки (северной стрелки) по движению часовой стрелки.
Если же вам необходимо двигаться по определенному азимуту, то сначала определите север, затем отмерьте на лимбе нужный угол (азимут) или просто найдите нужный показатель на шкале. Дальше останется только провести зрительную линию от центра компаса к этому показателю и двигаться по этому направлению.
Выбор направления и определение местоположения
Часто бывает, что компас в арсенале имеется, а карта местности отсутствует. Если вам нужно определить север, юг, восток и запад, чтобы определиться с направлением движения, манипуляции можно провести и просто с компасом, без топографической карты (рисунок 7).
Следует помнить, что без карты все передвижения по компасу будут приблизительными, но все же они помогут не заблудиться в незнакомой местности.
В качестве начального ориентира нужно взять какой-то крупный объект на местности, к примеру, реку или крупную автостраду. Основой ориентирования будут служить все те же стороны света, определенные с помощью компаса.
До начала движения нужно стать лицом к объекту отсчета и спиной к началу маршрута. Далее по компасу засекается примерное направление движения, к примеру, юго-восток. Это и будет направлением, по которому придется возвращаться обратно, так как движение вперед будет осуществляться в противоположном направлении, в нашем примере – на северо-запад.
Другими словами, если вы отправляетесь за грибами в незнакомый лес, просто двигайтесь по выбранному направлению, периодически сверяя свое местоположение по компасу. Когда вы захотите вернуться обратно, вам останется только развернуться, определить противоположное направление, и двигаться уже по нему. Это совершенно не гарантирует, что вы выйдете обратно к точке отсчета маршрута, но зато вы будете точно уверены, что не заблудитесь в зарослях.
Поделиться
Покупка и проверка компаса
Характеристики, на которые следует обращать внимание (большинство продавцов не дают этого совета):
- Рекомендуется визирный компас; это более важно, поскольку навигационные расстояния в открытой местности увеличиваются. (Для прицеливания можно использовать неприцельный компас, но с меньшей точностью.)
- Насколько легко и точно можно произвести прицеливание (показание или пеленг)? Насколько легко вы можете одновременно считывать пеленг и наводить на цель?
- Насколько велик компас? Минимальная длина/диаметр иглы 35 мм.
- Для максимальной точности и прецизионности обратите внимание на стабильность иглы:
- Заедает ли игла при наклоне основания (в пределах разумного)? Точно так же нужно ли наклонять основание, чтобы игла могла свободно вращаться? (Это нормально, что стрелка слегка наклонена. Это вызвано магнитным наклоном. Только вблизи (магнитного) экватора несбалансированная стрелка должна быть идеально ровной. Все компасы хорошего качества уравновешены для того места, где они будут использоваться. ( Suunto балансирует свои компасы для использования в 5 зонах (Австралия — это Зона 5, Северная Америка, Европа и Россия — это Зона 1)9.0006
- Указывает ли стрелка на север постоянно и точно, когда основание скручено? Поместите компас на немагнитную горизонтальную поверхность и поверните его по часовой стрелке и против часовой стрелки. Он должен вести себя как спичка, плавающая посреди чаши с водой, которую вы крутите.
- Как быстро стрелка установится и точно укажет на север? Убедитесь, что он не «прилипает» при оседании до последних нескольких градусов. У хорошего компаса будет поворотный подшипник, украшенный драгоценными камнями. Он должен установиться менее чем за 3 секунды без «помощи».
- Насколько стабильны показания в неподвижном состоянии? Вы не хотите, чтобы он трясся во время чтения. Камера, заполненная жидкостью, обычно используется для демпфирования любого движения.
- Заедает ли игла при наклоне основания (в пределах разумного)? Точно так же нужно ли наклонять основание, чтобы игла могла свободно вращаться? (Это нормально, что стрелка слегка наклонена.
- Убедитесь в наличии надежного крепления стропа (и стропа).
- Стрелочный компас должен иметь безель (вращающийся циферблат компаса), который должен быть прочным, но не скручиваться непреднамеренно.
- Насколько точны отметки на циферблате компаса? 10-градусная маркировка является минимальной. 2 градуса предпочтительнее. Тонкость маркировки свидетельствует о качестве, хотя градуировка не обязательно отражает уровень точности.
- Содержит ли дополнительная жидкость вокруг иглы пузырьки? Если это так, это может быть неисправно и может мешать движению иглы. Небольшие пузырьки (менее 5 мм) могут быть вызваны температурой или атмосферным давлением и могут быть нормальными (не вызваны утечкой), если они не мешают стрелке компаса.
- Если вы планируете перемещаться по бумажным картам, вам, вероятно, также понадобятся отметки линейки и шкалы на опорной плите.
- Убедитесь, что на циферблате компаса установлено значение 0–360 градусов (градации азимута). (Некоторые отмечены 0-90, 90-0 и т. д. — Градуировка квадрантов. Другие имеют пометку 0-6400 — Военные дипломы.)
- Будьте осторожны при выборе электронного компаса. Качественный электронный компас будет стоить дороже, чем сопоставимый магнитный компас, однако он также может предоставлять полезные дополнительные функции, такие как истинный север и память для визирования. С другой стороны, они требуют частой калибровки для поддержания точности, запаса батарей, особенно при транзакциях (подходах) к подшипнику, и обычно они более чувствительны к суровым условиям.
Большинство компасов от «известных» производителей (например, Silva.se, Silvacompass.com или Suunto) легко удовлетворяют всем вышеперечисленным требованиям и не должны стоить слишком дорого, хотя разница в цене между их начальным уровнем и устройства верхнего уровня; особенно в отношении дополнительных функций (или их явного отсутствия)!
После того, как вы определились с тем, какие функции вам нужны, обратите внимание на качество сборки — посмотрите на нижнюю часть, если возможно, и обратите внимание на технологии изготовления и сборки. Производство с защелкой с минимальным количеством деталей указывает на более низкую стоимость и более низкое качество; в то время как большее количество деталей с подшипниками из драгоценных камней, южным полушарием или балансом зон, а также с металлическими подкомпонентами указывает на более высокую стоимость и более высокое качество.
Хороших компасов, доступных в большинстве сетей розничной торговли на открытом воздухе (например, Aussie Disposals, Ray’s Outdoors и Paddy Pallin), более чем достаточно; однако, если вам нужен компас профессионального качества, попробуйте Prospectors или Melbourne Map Centre. Вот несколько отличных компасов:
- Suunto MC-2 Global
- Suunto КБ-14
- Suunto КБ-20
- Сильва Рейнджер (515) CL
- Сильва Ленсатик 360
Должен ли я получить компас со стрелкой или циферблатом?
При визировании с помощью стрелочного компаса зеркало используется для наблюдения и совмещения севера стрелки с севером безеля (или совмещения севера безеля с севером стрелки; в зависимости от того, знаете ли вы пеленг или хотите определить пеленг до цели) до того, как показания можно будет снять с маркировки безеля (см. изображение зеркального компаса в верхней части страницы). Для этого требуется два одновременных наблюдений, прежде чем можно будет сделать показание.
При визировании с помощью компаса со шкалой пеленг можно считать непосредственно по циферблату в процессе прицеливания (см. диаграмму выше, рядом с изображением Suunto KB-20). Для этого требуется одно наблюдение для чтения.
Очевидно, что снимать показания с компаса намного проще и точнее. Однако при выполнении пеленга, то есть при ходьбе в определенном направлении, легче удерживать относительно большую стрелку, выровненную по северной отметке, чем считывать отметки с циферблатного компаса (большинство циферблатных компасов не имеют безеля с циферблатом). большой указатель севера, хотя у Silva Lensatic есть точный указатель) — отсюда и популярность стрелочных компасов в спортивном ориентировании. (Для работы с бумага карты, игольчатые компасы на опорной плите могут измерять углы карты и т. п. — рекомендуется Suunto MC-2 Global. ) не собираюсь работать. Следовательно, навигация, скорее всего, будет осуществляться через промежуточные видимые пункты назначения и извилистые пути. Следовательно, для простоты использования рекомендуется компас со шкалой, такой как Silva Lensatic 360, Suunto KB-14 или Suunto KB-20. (Обратите внимание, что КБ-14 имеет металлический корпус, которого некоторые старатели могут не использовать.)
Проверка точности вашего компаса и/или ваших навыков прицеливания
Достаточно легко определить прицел с помощью вашего компаса, но как вы узнаете, что он правильный или, по крайней мере, насколько он точен? Есть несколько способов сделать это, но я использую следующие:
Основная идея состоит в том, чтобы использовать Google Планета Земля, чтобы получить GPS-координаты четко определенного и видимого местного ориентира, по крайней мере, в одном километре от того места, где вы будете проводить наблюдение. ; телебашня обычно работает хорошо. Вы также будете использовать Google Earth, чтобы получить GPS-местоположение того места, откуда вы будете вести наблюдение.
Прицеливаемая цель должна быть видна с места прицеливания, а место прицеливания должно быть пригодным для прицеливания; в частности, он должен быть свободен от каких-либо местных магнитных помех. Затем вы вычисляете азимут (истинный север), а затем делаете поправку на магнитное склонение. Результатом этого расчета является то, что вы должны получить при прицеливании.
Обратите внимание, что для этого не обязательно использовать Google Планета Земля. Если вы можете получить точное местоположение GPS с карты, то этого может быть достаточно. Имейте в виду, что вы должны использовать один и тот же метод как для цели, так и для точек прицеливания.
Если вы используете GPS для фактического посещения и отметки цели и мест прицеливания, вы должны сделать это как можно быстрее, чтобы свести к минимуму любую ошибку позиционирования GPS; или увеличить расстояние между местами прицеливания и цели. Кроме того, если вы определяете положение GPS, устройство GPS, которое обеспечивает усредненное положение, вероятно, будет более точным, но вам нужно будет дать ему время, чтобы получить разумное среднее значение.
Цель состоит в том, чтобы получить точное GPS-положение как для целей, так и для точек прицеливания.
- Получите GPS-координаты целевого ориентира через Google Earth. Это должно быть не менее одного километра от места прицеливания. В Google Планета Земля максимально увеличьте масштаб для получения наиболее точных GPS-координат. При нацеливании, например, на телебашню, наведите курсор мыши на основание башни (обычно изображение Google Планета Земля будет под углом, а не прямо над головой). Координаты GPS отображаются в нижней части экрана.
- Получите GPS-местоположение места наблюдения, используя тот же метод, что и выше.
- Получение точных GPS-координат как для вашего прицеливания, так и для местоположения цели; Вычислите пеленг от места прицеливания до местоположения цели. Попробуйте поискать в Google онлайн-расчет с помощью функции «расчет азимута маршрута GPS» или воспользуйтесь этим калькулятором: http://www.fcc.gov/encyclopedia/distance-and-azimuths-between-two-sets-coordinates. На Android попробуйте Lat Long Calc.
- Если ваш калькулятор предоставляет истинный северный азимут, например калькулятор выше, попробуйте поискать в Google «вычисление магнитного склонения» для калькулятора магнитного склонения или воспользуйтесь этим: http://www.magnetic-declination.com/
- Рассчитайте свой магнитный северный азимут, используя приведенное выше, затем отправляйтесь к месту наблюдения и попробуйте. Чтобы сделать это точно, вы можете «закрепить» свой компас на приспособлении, но вы должны убедиться, что крепление не влияет на показания магнитного компаса. Кроме того, убедитесь, что вы делаете это вдали от любых крупных металлических предметов, зданий, бетонных подъездных путей или, например, подземных/надземных коммуникаций .
Примечание: Если у вас есть OziExplorer, вы можете наносить путевые точки для ваших целей и мест наблюдения, а затем использовать «Редактор вида/маршрута» (и кнопку «Добавить Wp») для создания маршрута с двумя путевыми точками. В таблице «Путевые точки маршрута» отобразятся истинный и магнитный азимуты (справа). См. рисунок ниже.
Также обратите внимание, что магнитное склонение Земли постоянно меняется, и алгоритмы, используемые для его расчета, также различаются между программами (например, OziExplorer и Lat Long Calc). Используйте http://www. Magnetic-declination.com/ для дополнительной точности.
На ваш компас повлияла обратная полярность
Вы уверены, что ваш компас указывает на север? Советник по безопасности в горах Хизер Морнинг объясняет, как обеспечить безопасность компаса и как решить проблему.
Катализатором значительного числа вызовов спасателей в горах в Великобритании является прямой или частичный результат навигационной ошибки. Это может быть ошибка отдельного навигатора или проблема с нашим ранее надежным навигационным инструментом: компасом. На него могла повлиять обратная полярность, потенциально опасная проблема.
Представьте, что вы находитесь на холме в одиночестве, и вдруг опускается туман, и вы оказываетесь в плохой видимости. Как обычно, ваш компас благоразумно прикреплен к молнии в нагрудном кармане вашей водонепроницаемой куртки… в том же кармане, куда вы кладете свой мобильный телефон? Вы ориентируетесь на вершину хребта и начинаете спускаться вниз. Начинают звонить тревожные звоночки, поскольку земля впереди, кажется, падает гораздо круче, чем вы помнили во время восхождения. Перед вами скала. Было бы легко предположить, что это вы допустили ошибку, но в приведенном выше сценарии на компас воздействовал магнит в чехле вашего мобильного телефона, стрелка компаса север/юг была перевернута, и полученный азимут повел вас в неправильном направлении.
Что такое обратная полярность?
Как мы все знаем, наши компасы работают с магнитным полем Земли; так что же такое обратная полярность и как защитить от нее наш компас?
Причина
Магнитные поля существуют вокруг многих предметов, которые мы обычно берем с собой в гору: мобильные телефоны и смартфоны, магниты, спрятанные в чехлах для телефонов, лавинные датчики, радиоприемники, персональные локационные маяки, GPS, камеры, ключи от машины, маленькие магниты. на застежках для ремней, бюстгальтерах на косточках, а также на том, что вы обнаружите по пути к холму: петли безопасности при входе в продовольственные магазины и магазины, динамики в дверях автомобиля или на полках посылок, список можно продолжить.
Эффект
Стрелка компаса может быть очень кратко, частично или полностью перевернута, когда находится в непосредственной близости от одного из вышеупомянутых. Если игла становится вялой и медленно оседает (может казаться, что она застряла и вышла из равновесия), она стала частично перевернутой. Если стрелка «север» (обычно красная) указывает на юг, а не на север, то ваш компас стал полностью перевернутым. Как предотвратить обратную полярность Компас является точным измерительным инструментом, и с ним следует обращаться соответствующим образом. Ваш компас следует держать подальше от всех вышеперечисленных предметов и подальше от магнитов и магнитных полей, связанных с электрическими цепями и предметами из черных металлов.
Как вылечить компас
Можно «обратить» обратную полярность с помощью сильного магнита. Этого можно добиться, быстро щелкнув магнитом наружу вдоль «северного» конца иглы. Повторите наоборот. Всегда убедитесь, что вы сравниваете с заведомо правильным компасом. Если вы не знаете, как вылечить свой компас Сильва, компания всегда заберет и повторно намагнитит ваш компас, независимо от того, сколько ему лет. Можно ли использовать компас в состоянии «обратной полярности», используя стрелку «юг» вместо стрелки «север»? По моему личному опыту (эта проблема случалась со мной три раза за последние 12 месяцев) стрелка не переворачивается ровно на 180 градусов. Казалось бы, угол наклона примерно 10 градусов, поэтому использовать его в этом состоянии ненадежно.
Золотые правила защиты компаса
1. Держите компас в отдельном месте, подальше от других электронных устройств, которые вы носите с собой в гору, и следите за тем, чтобы во время использования он не касался вашего тела. .
2. Убедитесь, что вы прочитали контуры на карте. У вас должно быть очень четкое представление о том, что должно происходить под вашими ногами, когда вы идете по азимуту компаса.
