Как проверить катушку зажигания ваз 2108. Проверка катушки зажигания ВАЗ 2108: пошаговая инструкция и диагностика неисправностей

Чтобы обеспечить возгорание горючей смеси, для передачи импульса используются высоковольтники (провода). Принцип функционирования системы в целом довольно простой — после поворота ключа в замке зажигания трамблер получает импульс и передает его на КЗ, где тот преобразуется. После этого прерыватель распределяет искру в соответствии с техническим регламентом — на определенные цилиндры. Что касается конструкции КЗ, то она на ВАЗ 2109 карбюратор или инжектор ее схема довольно проста — она состоит из первичной и вторичной обмоток, которые намотаны на магнитопровод.

Первичная обмотка намотана из более толстого провода с меньшим числом витков, а вторичная имеет большее количество витков, но менее толстый провод. Высоковольтный импульс появляется в результате электромагнитной индукции и накопления заряда, а передается он в ходе отключения первички. После его передачи происходит воспламенение топливовоздушной смеси, что способствует запуску двигателя (автор видео — канал Автоэлектрика ВЧ).

Как проверить катушку зажигания?

Перед тем, как проверить катушку зажигания в ВАЗ 21099 инжектор или карбюратор, необходимо подготовить тестер (мультиметр) и отключить аккумулятор от питания. Проверка включения устройства, его соединения и подключения может быть осуществлена без демонтажа КЗ.

Диагностика работоспособности КЗ на 21099 инжектор включает в себя следующие этапы:

1. Сначала нужно отключить высоковольтные провода, которые идут к выводам КЗ. Чтобы сделать это, воспользуйтесь гаечным ключом на 8 и открутите гайки фиксации кабелей к выводам К и Б. Перед отключением проводов необходимо запомнить их положение, перепутать их при дальнейшей установке ни в коем случае нельзя!
2. Далее, производится непосредственно проверка катушки зажигания, в частности, первичной обмотки. Чтобы сделать это, подключите один щуп мультиметра к выводу Б, а другой — к К на первичке. Сделав это, можно активировать мультиметр в режим работы омметра. Если первичка исправная, то уровень сопротивления в результате диагностики должен составить около 0.4-0.5 Ом.
3. Следующим этапом будет диагностика вторичного элемента конструкции, для этого также потребуется мультиметр. Чтобы проверить исправность данной составляющей, необходимо один вывод мультиметра подключить к выводу Б КЗ, а второй — к разъему для высоковольтного кабеля. На этом этапе также необходимо проверить сопротивление. Если вторичка исправная, то параметр сопротивления в результате диагностики должен составлять 4. 5-5.5 кОм.
4. Завершающим этапом в проверке будет диагностика исправности изоляции, то есть вы будете искать возможное короткое замыкание, которое могло произойти в системе. Чтобы проверить наличие замыкания, один вывод мультиметра следует подключить к разъему Б устройства, а второй — к массе. Как вариант, можно использовать корпус КЗ. Если все работает правильно, то параметр сопротивления должен быть достаточно высоким — в пределах 50 мОм. В том случае, если это значение сильно отличается, то замыкание все же есть. Учтите, что если хотя бы один из этапов показал поломку в работе устройства, то его необходимо либо ремонтировать, либо менять. Если же проверенный узел работает нормально, но в работе системы зажигания все равно есть проблемы, то необходимо проверять высоковольтные провода, свечи, трамблер.

Характерные неисправности узла и способы их устранения

В каких случаях может потребоваться замена механизма:

1. Если в его работе произошло замыкание. В частности, речь идет о замыкании между витками одной из обмоток.
2. Если в электроцепи вторички и первички появился разрыв. Найти его может быть проблематично, обычно при такой проблеме специалисты рекомендуют полностью менять КЗ.
3. Также одной из характерных неисправностей для отечественных «девяток» является изоляционный пробой вторички на массу, то есть корпус КЗ.
4. Наличие дефектов корпуса и крышки устройства. Если с повреждениями на корпусе КЗ еще может работать, но не во всех случаях, то в случае с крышкой ее необходимо будет менять.
5. Течь смазки на крышке КЗ.
6. Также замене КЗ могут способствовать неправильные значения измерительного тестера при замерах параметров сопротивления в первичке или вторичке.

 Загрузка …

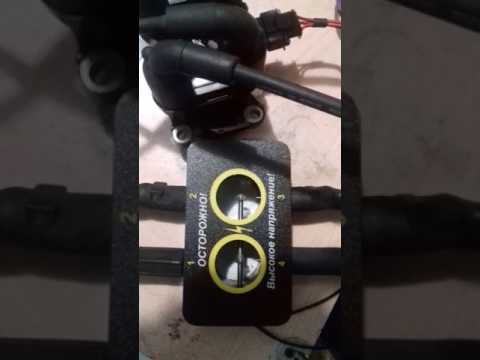

Видео «Наглядная инструкция по диагностике КЗ в домашних условиях»

Универсальная инструкция по проверке КЗ своими руками с помощью мультиметра приведена на видео ниже (автор — Алексей Романов).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

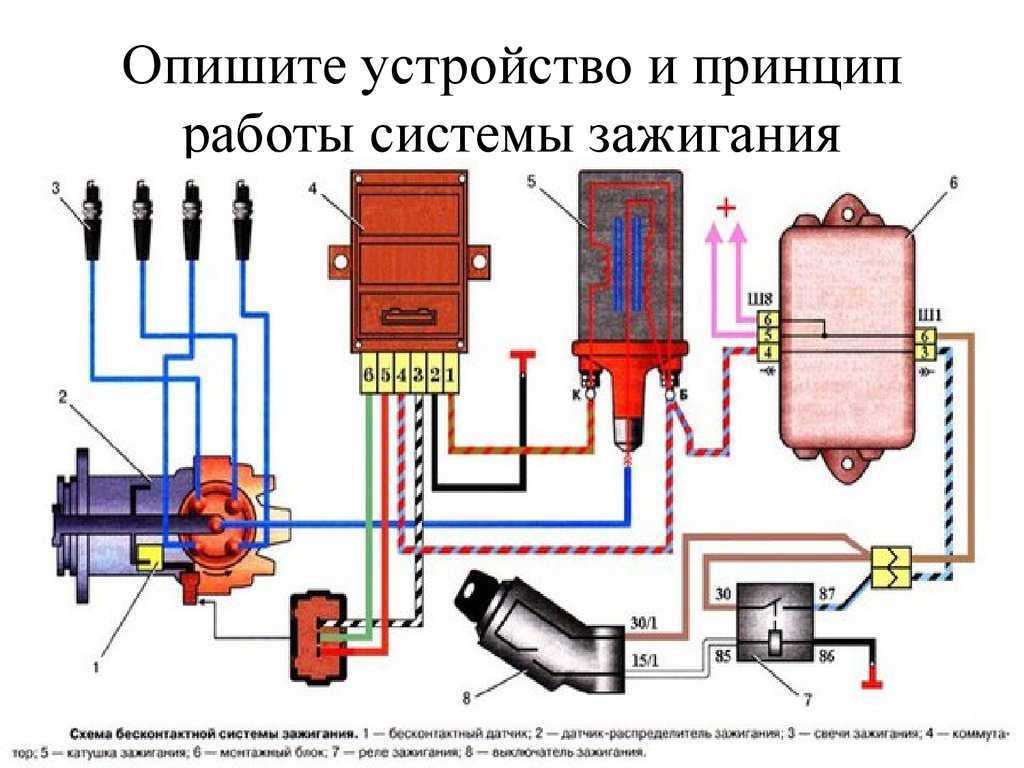

Система зажигания ВАЗ 2108. Высоковольтные провода. Схема бесконтактной системы зажигания

Зажигание является ключевым элементом, необходимым для работы любого бензинового двигателя. Система зажигания моментально подает искру в цилиндр, где поршень уже выдавил горючую смесь, и поджигает ее. В результате газы расширяются, давят на поршень. Дальнейшее движение передается на шток, который, в свою очередь, вращает коленчатый вал.

Зажигание ВАЗ 2108

Настройка зажигания на «восьмерке» зависит от предпочтительного топлива и двигателя (2108, 21081 или 21083). Зажигание для каждого мотора соответственно выставлено с определенным углом опережения.

Методы устранения неполадок

Кроме того, существует еще одна потеря энергии или ограничение для достижения желаемого размера. К ним относятся потери из-за паразитной емкости распределителя, катушки зажигания и кабеля между коллектором, катушкой зажигания и свечами зажигания. Эти емкости преобразуются квадратом передачи катушки в первичную цепь, где, как упоминалось ранее, они ограничивают величину собственного напряжения, генерируемого индуктивным зажиганием, когда ток батареи прерывается. Величина паразитной мощности в цепи также неблагоприятна на вторичной стороне.

Для регулировки зажигания необходимо:

• Тахометр.
• Строб.
• Ключ 10.

Но, как показывает практика, прерывистая или несвоевременная подача искры может быть вызвана не только неточной установкой зажигания. Причина — нерабочие свечи, недостаточная компрессия, пробитый через неисправный коммутатор.

Выключатель ВАЗ 2108 — элемент системы зажигания, отвечающий за подачу управляющих импульсов на катушку и оптимизацию эффективности искры. Качество импульса определяется в особых условиях. После установки инженерами ВАЗ в систему зажигания двухканального коммутатора работа двигателя изменилась в лучшую сторону:

Чем больше емкость, тем больше энергии потребляется в фазе емкостного разряда. Это будет меньше энергии в его индуктивной фазе, поэтому эта фаза будет короче. Однако желательна более длительная индуктивная фаза искрового разряда, так как это выгодно двигателю. В ходе этого процесса увеличивается количество тепла, которое выделяется в течение более длительного периода времени, что ускоряет химическую реакцию при инициировании горения. Это снижает неравномерность рабочих циклов двигателя и практически исключает воспламенение.

Более длинная индуктивная часть нагнетания также способствует испарению смеси, что приводит к значительному улучшению холодного пуска двигателя и сокращению времени. нагрев его при низких температурах окружающей среды. Величина неблагоприятной паразитной мощности может быть уменьшена соответствующей конструкцией и размещением распределителя, а также прокладкой кабелей. В период между отдельными заклинаниями соотношение аналогично ранее упомянутому.

• Была более мощная искра.
•   стал более стабильным.
• Эффективен стал запуск двигателя в мороз.
• Уменьшенный расход топлива.
• Пропала искра потери мощности в трамплере.

Неисправности зажигания

Выявить и устранить все проблемы достаточно просто. Проверить свечу на боль можно простым способом, если нет нужного прибора. Делают это так: на двигателе по очереди снимают бронепровод с каждого цилиндра. Если бронепровод снят, и на работу двигателя это никак не повлияло, становится ясно, что причина кроется именно в этой свече.

Однако это время включает в себя как время, необходимое для накопления энергии, так и для ее преобразования в электрический разряд. При индуктивном методе скорость нарастания тока первичной обмоткой катушки зажигания определяется постоянной времени в зависимости от ее параметров. Однако его нельзя выбрать произвольно, так как одни и те же параметры определяют не только скорость нарастания тока, но и количество запасенной энергии. Одна переменная прямо пропорциональна одной, а другая косвенно.

С точки зрения времени, необходимого для создания желаемой энергии, емкостное зажигание лучше. Не только заряд конденсаторной энергии заряжается до напряжения, определяющего его величину гораздо быстрее, чем это возможно при индуктивном методе, но и влияние паразитных емкостей во вторичной цепи. значительно ниже. Энергия, запасенная в зарядном конденсаторе, выделяется в разряд, благодаря чему коммутирующий элемент в цепи первичной обмотки катушки зажигания замыкается конденсатором над ним. меандрирующие разряды.

Проверьте катушку немного тщательнее. Потребуется взять взаймы такую ​​же запчасть, но 100% рабочую. Если после замены катушки проблема исчезла, то неисправна была именно она.

Проверить наличие или отсутствие импульса можно с помощью контрольной лампы. Нередко во время поездки возникают сбои в системе зажигания. И не всегда под рукой у автовладельца найдется запасной выключатель на ВАЗ 2108, катушка зажигания, комплект свечей и прочее. В такой ситуации можно обратиться за помощью к участникам дорожного движения или воспользоваться услугами эвакуатора. Стоимость последней услуги точно не порадует водителя.

Вторичная обмотка генерирует высокое напряжение. Во время разряда в зарядном конденсаторе накапливается значительное количество энергии. Как было сказано ранее, процесс протекает таким образом, что индукционная фаза не возникает и, следовательно, не возникает дуга. Поэтому во время емкостной фазы смеси должно быть передано столько энергии, чтобы она достаточно сгорела.

Однако одной величины энергии недостаточно для характеристики условий горения. Также необходимо учитывать время искрообразования и потребляемый ток при искрообразовании. Энергия воспламенения, вызываемая произведением напряжения горения, тока разряда и его продолжительности, всегда должна быть достаточно большой, чтобы обеспечить горение смеси с различным ее составом и турбулентностью. В благоприятных условиях при наличии однородной смеси стехиометрического состава достаточно инициировать горение искры с энергией от 1 до 1 мДж, длительностью около 10 мк, которая содержится в емкостной части разряд.

Чтобы выйти из этого положения и пойти своим ходом, нужно сначала выяснить причину неисправности. Проверка переключения осуществляется разными способами. Но для многих методов нужно использовать специальные приспособления и оборудование.

Способы устранения неисправности

В обычном бензиновом двигателе Смесь часто имеет неоднородную смесь, иногда плохо распыляется и разбавляется остаточными дымовыми газами. Для воспламенения смеси требуется гораздо больше энергии – не менее 30 мДж. Емкостное зажигание — это длина искры в десятки нас, а это значит, что необходимая энергия должна быть достигнута либо за счет увеличения импульсного напряжения, т.е. за счет увеличения зазора между электродами свечи зажигания, либо за счет увеличения разрядного тока. Более простой способ — увеличить скачкообразное напряжение, что еще более выгодно, так как за счет увеличения расстояния между электродами свечи можно воспламенить больший объем смеси, а это симптом горения бедных смесей.

В дорожных условиях можно проверить переключатель. Отсоедините провод, идущий от контакта 1, и воткните в разрыв лампочку (12 вольт). При проворачивании коленчатого вала лампочка должна периодически загораться. Это означает, что переключатель ВАЗ 2108 исправен.

Проверить можно и другим способом: отсоедините провод от трамблёра и вставьте обычную клипсу в центральный контакт. Подсоедините последний на короткое время (1 секунду) к корпусу распределителя. Бронепровод высоковольтный с катушкой зажигания надеть с зазором контактов 1 сантиметр.

Однако растет спрос на электрическую прочность над распределителем, катушкой зажигания и изолятором свечи. Размер деталей и сложность их конструкции будут увеличиваться. Он стал использовать ранее описанные модификации емкостного зажигания, то есть повторное зажигание, или для увеличения времени горения. Однако это недифференцированная система, поэтому более подробно она будет описана ниже. Они указаны для разных вилок. В случае дискомфорта двигателя зазор следует увеличить до 2 мм.

Низковольтные провода

Это, однако, означает увеличение проскальзывания почти в два или три раза соответственно. Для систем с двухискровым зажиганием двум цилиндрам двигателя назначается одна катушка, управляемая собственным переключателем. Вторичная обмотка катушки отделена от катушки, а ее начало и конец выведены на отдельную. При производстве автомобилей примерно с середины 1980-х годов, особенно в малолитражных автомобилях с двухцилиндровым двигателем, применялись дуплексные катушки с разомкнутым магнитопроводом, подобные показанным на рис.

После этих несложных операций при включенном зажигании должна появиться искра. Если последний появился, переключатель исправен.

Автолюбителям, которые вообще не разбираются в электронике, проще заменить неисправную деталь. Совсем не сложно взять заведомо исправный элемент и включить его в систему. Метод дедукции может быть обнаружен неисправность. Как показывает практика редко выходит из строя катушка, после нее трамблер, потом свечи и коммутатор.

К каждому концу вторичной обмотки присоединена свеча зажигания другого цилиндра двигателя. Цилиндры подобраны так, чтобы верхняя мертвая точка всегда была у одной из пары при такте сжатия, а у другой при выпуске. Из-за ионизированного газа с близким давлением. При такте выпуска атмосферное давление значительно ниже, чем при сжатии. Остальное доступно для пропуска в цикле сжатия свечи.

Во избежание этого желательно соблюдать установленный срок замены свечей. В этом методе необходимо следить за тем, чтобы утечка остатка топлива или проглоченной смеси не происходила из-за искрового перелива в такте выпуска. Поэтому диапазон предварительного регулирования должен быть несколько ограничен. Однако преимущество в том, что зажигание не должно синхронизироваться с распредвалом, поэтому позиционер не используется.

Схема подключения выключателя ВАЗ 2108

Выключатель ВАЗ 2108 имеет 7 пронумерованных контактов. Каждая из них выполняет определенную функцию и связана с отдельным элементом. А именно:

1. На катушку зажигания.
2. К электронному выключателю (на корпусе).
3. Для связи
4. На аккумуляторе.
5. На распределителе зажигания.
6. Используется для ввода сигналов управления и устройств управления.

В целом подключение выключателя ВАЗ 2108 несложный процесс даже для неопытного автовладельца. Проблем при стандартной замене или установке этой детали возникнуть не должно. В крайнем случае любой может воспользоваться помощью специалиста или литературой по ремонту и эксплуатации автомобиля ВАЗ нужной модели. Электропроводка переключателя ВАЗ 2108 не имеет особых сложностей.

Поскольку свечи зажигания обоих цилиндров, подключенных к двум катушкам зажигания, зажигаются практически одновременно, этот метод можно использовать только для двигателей с четным числом цилиндров. Для двухцилиндровых двигателей достаточно одной катушки с одним силовым выключателем. Четырехроликовые катушки имеют две катушки и две степени переключения. Точно так же шести- и восьмицилиндровые двигатели имеют половину катушек и переключателей.

Катушки часто соединяют в блоки, примеры показаны для четырех- и шестицилиндровых двигателей. Большинство недостатков двухвитковых катушек устраняется применением катушек с одной катушкой. Как видно из рисунка, катушка обычно располагается непосредственно на свече зажигания одного цилиндра. Диодная окружность обмотки вторичной катушки предотвращает. нежелательный высокоточный ток, возникающий при включении тока первичной обмотки. Это нежелательное коммутационное напряжение индуцируется во вторичной обмотке, где генерируется напряжение примерно от 1 до 2 кВ.

Главное

Как ни крути, ВАЗ — это автомобиль, созданный без каких-либо современных и инновационных технологий. Ремонт такого автомобиля в 80% случаев производит владелец.

Не исключение — ремонт системы зажигания автомобиля. Переключатель ВАЗ 2108 – самая уязвимая деталь в этой системе. Опытные мастера знают, что на «восьмерку» подходит переключатель от некоторых моделей Audi, Volkswagen и других марок автомобилей.

Однако, поскольку это напряжение имеет полярность, противоположную высокому напряжению зажигания, оно предотвращает обратный диод. Для катушек с двойной катушкой это действие не требуется из-за большого максимального тока на двух свечах зажигания. Аналогично для распределительных систем, где коммутационное напряжение эффективно подавляется предварительным искровым разрядником роторного промежутка между пальчиком и электродами крышки.

Катушки с одной катушкой часто механически объединяют в блок, который прикрепляется непосредственно к свечам зажигания всех цилиндров двигателя одновременно. Конструкция менялась в основном в зависимости от типа катушки, т. е. от замкнутого или разомкнутого магнитопровода и т. д. Поскольку исключены потери в распределителе и наводящих элементах, катушки могут быть небольшими. Одноискровые катушки зажигания можно использовать для всех номеров цилиндров. Эту информацию предоставляет блок управления датчиком положения. распределительный вал.

Запчасть иностранного производителя показывает более высокий ресурс без потерь в подаче импульса и искрообразовании.

Различия между системами зажигания с инжекторным и карбюраторным двигателем ВАЗ 2109 достаточно существенны.

На карбюраторных версиях за распределение зажигания отвечает катушка и трамблер. На инжекторах эта роль отведена специальному модулю зажигания. Он включает в себя пару катушек и управляющую электронику.

В некоторых двигателях используется комбинация двух катушек зажигания с одинарными свечами зажигания. В таких случаях одношпиндельные катушки почти идентичны двухшпиндельным, отличаясь только количеством концов. Оба типа свечей зажигания подключаются к кабельным вилкам. Против одной катушки зажигания для систем с механическим разделением больше количество катушек и, следовательно, время между ними. Искры есть, дольше. Это положительно скажется на количестве запасенной энергии и, кроме того, увеличит время горения.

Еще одним важным отличием карбюраторной от инжекторной системы зажигания (СЗ) является отсутствие необходимости регулировок по электронному типу, установки угла опережения зажигания, регулировки зазоров. Датчики отвечают за распределение воспламенения по цилиндрам.

  Типы СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

При достаточно длительном времени горения можно использовать меньшее расстояние между электродами свечи, чтобы уменьшить напряжение бункера. Это в конечном итоге приведет не только к меньшему количеству нитей вторичной обмотки катушки и, следовательно, к меньшим ее размерам, но и к меньшим потерям энергии, передаваемой в разряд.

Бесконтактное зажигание, особенности строения и работы

Все уже описано. Двухжидкостные катушки зажигания используются только для накопления индуктивной энергии. В новых типах зажигания почти исключительно с замкнутым магнитопроводом, преимущества которого уже были описаны. Одноискровые катушки зажигания используются как для индуктивного, так и для емкостного зажигания. При индуктивном зажигании почти исключительно с замкнутым магнитопроводом, что позволяет минимизировать размеры катушки, особенно при установке непосредственно на свечу зажигания.

Применяемые СЗ можно разделить на три основных типа:

• Контакт;
• Бесконтактный;
• Контактный транзистор.

Первый и третий виды особого интереса для нас не представляют, так как на ВАЗ 2109 используется бесконтактная или бесконтактная транзисторная система.

Провода низкого и высокого напряжения

И наоборот, в емкостных системах в основном используются катушки зажигания с открытой магнитной катушкой, которые напрямую соединены со свечами зажигания. Как отмечалось выше, емкостное зажигание не горит, а накопленная энергия передается за очень короткое время, когда в смесь необходимо подать достаточное количество энергии для достаточного выгорания. Наиболее эффективным способом является воспламенение максимального объема смеси, что достигается, например, увеличением гидроэлектрической дистанции в зажигании. свечи

Применять такие схемы начали в середине 80-х годов прошлого века. Со временем инженеры смогли повысить эффективность, доступность и надежность.

В БСЗ вместо прерывателя стали использовать бесконтактные датчики, позволяющие мгновенно определять скорость вращения коленчатого вала и угол его положения.

Принцип работы

Принцип работы системы зажигания, устанавливаемой на ВАЗ 2109, следующий:

• Датчик положения коленчатого вала выполняет свои основные задачи, подает сигнал на контроллеры;
• Контроллер обрабатывает полученную информацию и рассчитывает последовательность срабатывания катушек зажигания;
• Катушка создает две искры — воспламеняющую и холостую.

Метод холостого хода заключается в создании искры одновременно в двух свечах зажигания. Одна легковоспламеняющаяся, а вторая одинарная, потому что бьет в такт выхлопным газам на другой свече. Таким образом, цилиндры, в которых одновременно генерируются искры, образуют пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Основные преимущества

Используемая на девятках система зажигания отличается хорошими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя иногда может достигать 30 кВ и более. БСЗ ценится за высокую эффективность.

Бесконтактные системы зажигания имеют несколько основных преимуществ.

В состав системы зажигания автомобиля ВАЗ 2109 входят следующие узлы:

• Переключатель;
• Свечи;
• Датчик распределителя;
• Катушки зажигания;
• Переключатель;
• Блокировочное устройство Не дает включиться стартеру до полного выключения зажигания;
• Запорно-противоугонное устройство;
• Датчик Холла;
• Роликовый датчик-распределитель, который расположен горизонтально и принимает крутящий момент от распределительного вала;
• Система отключения самопроизвольного зажигания, срабатывающая через 2-8 секунд;
• Система выравнивания коммутируемого тока, необходимая при изменении напряжения в сети в пределах 6-18В;
• Встроенная система переключателей, регулирующая время накопления энергии в катушке, ограничивает силу тока при низкой частоте двигателя.

Система зажигания работает при напряжении до 26 кВ, искровой заряд имеет продолжительность 1,6-2,0 миллисекунды, а энергия, выделяемая за это время, составляет 35-50 МДж.

Сервис

Если не следить за состоянием системы и упускать из виду наличие неисправностей, неполадок, это может привести к определенным последствиям. А именно:

• Снижение надежности СЗ, появление отказов;
• Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
• Резкое увеличение количества потребляемого топлива;
• Поломка элементов СЗ или всей системы.

Прежде чем проводить техническое обслуживание СЗ, учтите несколько важных рекомендаций.

1. Не прикасайтесь к катушке зажигания при работающем двигателе. Это касается проводов, выключателей и других компонентов.
2. Не проверяйте работоспособность ИП «искровым» методом, так как это может привести к травмам и дорогостоящему ремонту всего автомобиля;
3. Ни в коем случае не запускайте двигатель при искровом промежутке между центральным выводом датчика-распределителя и высоковольтным.

Техническое обслуживание

Техническое обслуживание данной системы включает следующие операции:

• Зачистка свечей от образовавшегося нагара или замена элементов;
• Проверка проводов на изоляцию, качество контактов и креплений;
• Регулятор опережения зажигания, установка крутящего момента;
• Очистка крышки ротора и датчика распределителя при образовании загрязнений;
• Зачистка пластины ротора, электродов боковых выводов СЗ;
• Проверка качества фиксации на посадочных местах всех элементов системы;
• Проверка креплений проводов.

Система зажигания на отечественный автомобиль ВАЗ 2109устроен довольно сложно, хотя принцип его работы даже у новичков не вызывает серьезных затруднений.

Профилактика, ремонт СЗ предполагает работу с электрической составляющей автомобиля, поэтому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации автомобиля.

Блок зажигания ВАЗ-2108 и ВАЗ-2109

Описываемый блок зажигания предназначен для работы в системе бесконтактного зажигания автомобилей ВАЗ-2108 и ВАЗ-2109, комплектовать прерывателем-распределителем 40.3706 и модернизированными ВАЗ-2105 и ВАЗ-2107 с прерывателем-распределителем 38.10.3706 и ЗАЗ-1102 (Таврия) 53.3706. В этих машинах датчик крутящего момента представляет собой искровой выключатель тока, использующий эффект Холла. Блок зажигания подходит для автомобилей «Волга» и «Москвич», оснащенных катушкой Холла «прерыватель» и серийным зажиганием 27.3705 (ТУ 37.0031184 — 83) или близким к нему по параметрам. Он заменяет серийные блоки зажигания 36.3734, 3620.3734 и зарубежные, выполняющие аналогичные функции.

По принципу работы блок относится к классу транзисторов с нормированием времени накопления энергии в катушке зажигания. В нем предусмотрены два особым образом соединенных между собой ждущих мультивибратора, что позволило исключить усилитель Quad Norton, используемый в известных зарубежных и отечественных устройствах. Кроме того, агрегаты* с использованием широко распространенных распространенных деталей отечественного производства, простоты конструкции, не требуют специальной технологии изготовления, поэтому доступны в повторении.

Устройство выполняет следующие функции: формирует импульсы тока при зажигании первичной обмотки катушки зажигания; ограничивает ток, протекающий через первичную обмотку, и напряжение на ней и ее выходных транзисторах; закрывает эти транзисторы, когда зажигание включено, а двигатель не работает.

Ограничение импульсов тока предотвращает перегрев катушки зажигания и выхода силового транзисторного блока, а ограничение напряжения снижает износ свечей зажигания и вероятность выхода из строя крышки и бегунка дозатора зажигания транзисторов выходных каскадов блок. Прекращение подачи тока через катушку зажигания незапущенного двигателя предотвращает ненужный нагрев элементов блока, катушки зажигания, разрядку аккумуляторной батареи и повышает пожарную безопасность автомобиля.

Основные технические характеристики

• Напряжение коммутации 6…17…
• Потребляемый ток, А, при частоте новообразований 33,3 Гц……0,9…1,2
• Наибольший средний ток потребления, А . . 2,4 2,6…
• Ток коммутации через первичную обмотку катушки зажигания, А……8 10…
• Продолжительность прохождения тока через первичную обмотку катушки зажигания , мс……2,5 15…
• Время отключения тока при незапущенном двигателе, с……0,7 1,3…
• Наибольшая частота искрения, Гц, не менее……250
• Напряжение на первичной обмотке катушки зажигания, В……380…420
• Напряжение Импульс высокого напряжения, В, не менее, при напряжении автомобиля 14 В …… 27 000
• Скорость нарастания фронтального импульса высокого напряжения, В/мкс, не менее …… 700
• Энергия искры, МДж……50 70…
• Продолжительность искрового разряда, мс……1,5…2

Принципиальная схема рассматриваемого блока вилки с цепочкой, соединяющей его с бортовой сетью автомобиля, представлена ​​на рис. 1. Блок содержит пусковой узел транзистора VT1, два однотактных первых транзистора VT2, VT3, а второй VT4, VT5, транзистор усилителя тока VT6, ток переключения на транзисторах VT7, VT8, включенных по схеме Дарлингтона.

(кликните для увеличения)

Временные диаграммы, представленные на рис. 2, объясняют работу выключателя и происходящие в нем процессы за счет повышения частоты f и искрения. Рынка. 4 и 5 взяты непосредственно с конденсаторов С4 и С5). 7 — с резистором R24, 9 — делитель выходного измерительного напряжения 10 МОм/1 Ом и 10 — резистор сопротивлением 10 Ом, последовательно с разрядником.

Напряжение питания на бесконтактный датчик импульсов новообразования («прерыватель») подается через фильтр-ограничитель R19ВД1С2С8. Диод VD6 защищает блок от случайной переполюсовки питающего напряжения.

При зажигании транзисторы VT2, VT3 и VT4, VT5 открываются, а VT6 и VT7, VT8 закрываются. Ток через катушку зажигания не протекает. Транзисторный блок запуска VT1 может находиться в любом состоянии в зависимости от уровня сигнала, поступающего с датчика.

С началом вращения коленчатого вала двигателя на вход транзистора VT1 с датчика поступают пусковые импульсы длительностью TD (рис. 1). Когда транзистор VT1 закрыт (рис. 2), конденсатор С3 заряжается через цепь R3R4 и эмиттерный переход транзистора VT3. Времязадающий конденсатор С4 заряжается до напряжения, ограниченного стабилитроном VD1, через транзисторы VT2, VT3, диод VD2 и резисторы R9, R10 (рис. 4). Зарядка занимает время, около 0,4; это время в основном зависит от емкости конденсатора С4 и резисторов R9, R10. Времязадающий конденсатор С7 также заряжается через транзисторы VT4, VT5 и резистор R17 (рис. 6).

Как только на выходе датчика появится сигнал высокого уровня, транзистор VT1 откроется, конденсатор С3 разрядится по цепи R4VT1R8, что приведет к закрытию транзистора VT3, транзистор VT2 также будет закрыт. Начинается перезарядка конденсатора С4 через цепочку R5, R6, R12, R11, VD3. Таким образом, первый одиночный вибратор формирует импульс с задержкой Т3, необходимый для запуска второго одиночного вибратора.

Когда напряжение на конденсаторе С4 достигает уровня, при котором он открывает транзистор VT2, первый одновибратор возвращается в исходное состояние. На его выходе возникает импульс спада (рис. 3), проходящий по цепи R1ЗС6 и запускающий второй одиночный вибратор; транзисторы VT4 и VT5 закрыты.

При этом увеличивается напряжение на коллекторе транзистора VT5 (рис. 6) и перезаряжается времязадающий конденсатор С7 через резисторы R14, R18, R17. В результате транзистор VT6-VT8 открывается, через первичную обмотку катушки зажигания Т1 начинает протекать ток (рис. 7) от источника питания и накапливается электромагнитная энергия за время tнак. Одновременно с увеличением напряжения на коллекторе транзистора VT5 заряжается конденсатор С5 через резистор R18, диод VD5, транзистор VT3 (рис. 5), и прекращается работа цепи заряда времязадающего конденсатора С4, несмотря на Дело в том, что транзисторы VT2 и VT3 открыты (см. рис. 3 и 4). Его заряд задерживается на время tнак, пока второй одиночный вибратор не вернется в исходное состояние.

Как только на выходе датчика «прерыватель» будет спад импульса, транзистор VT1 блока запуска закрывается, второй однократный возвращается в исходное состояние независимо от заряда конденсатора С7 из-за соединения через диод VD4 (рис. 6). Следовательно, токовый ключ VT7, VT8 замкнут. В этот момент во вторичной обмотке катушки зажигания индуцируется импульс высокого напряжения (рис. 7-9), который при напряжении Unp пробивает разрядник свечи зажигания. Происходит искровой разряд продолжительностью твээ в зависимости от тока Ip в ретриве первичной обмотки катушки зажигания и его параметров (рис. 10).

После возвращения второго одиночного вибратора в исходное состояние его воздействие на цепь заряда конденсатора С4 прекращается и он вновь заряжается, а конденсатор С5 разряжается через резистор R10, тем самым замедляя зарядку конденсатора С4, так как На общую точку резисторов R9 и R10 подается положительное напряжение слева на схеме на обкладки конденсатора С5.

При низкой частоте опухоли — при запуске двигателя конденсатор С5 успевает почти полностью разряжаться, а при высокой он разряжается в два этапа. Первому соответствует время закрытого состояния транзистора VT1 и второму закрытому состоянию транзистора VT2, VT3 (рис. 5). Чем больше частота, тем больше остаточное напряжение Iост на конденсаторе С5 к концу первого каскада и тем меньший заряд получит конденсатор С4.

Как следует из принципа работы устройства, резистор R9 и цепочка R10C5 увеличивают время заряда конденсатора С4 при первом однократном заряде с временной задержкой начала накопления электромагнитной энергии в катушке зажигания. При этом диод VD3 обеспечивает протекание разрядного тока конденсатора С4 через резистор R11, минуя резистор R9 и цепочку R10C5.

Постоянная времени заряда конденсатора С4 велика, поэтому при увеличении частоты искрения он не успевает полностью перезарядиться, что обеспечивает примерно обратно пропорциональную зависимость между длительностью импульса, формируемого первым одиночным вибратором, и частота искрения. Высокие частоты этих импульсов становятся короче, так как конденсатор С4 нагазован из-за действия цепи действия R10C5.

Если вы включили зажигание и завели двигатель, а выходной сигнал датчика «прерыватель» имеет высокий уровень, то ток через первичную обмотку катушки зажигания прекратится примерно через секунду, т.к. в этом случае второй одновибратор возвращается в исходное состояние в результате перезарядки конденсатора С7.

Подборка резистора R6 устанавливает время накопления энергии в катушке зажигания, а значит и протекающий ток. Выбором постоянной времени разрядки конденсатора С5 задается требуемый закон изменения тока в интервале оборотов двигателя от холостого хода до максимального значения.

От помех от сетевого блока автомобиля для защиты цепи VD6C8, R19C2VD1 и элементов C1, R4, R13. Резистор R23 ограничивает импульсную индуктивность на выходных транзисторах VT7 и VT8 (рис. 8). Резистор R24 ограничивает ток ячеек этих транзисторов и первичной обмотки катушки зажигания, а диод VD7 блокирует импульсы обратного напряжения на транзисторы в переходном процессе.

В модуле зажигания применены конденсаторы К73-9 на напряжение 100 В — С1, С3, С6; К53-1А (16 В) — С2; К73-17 (63 В) — С4, С7; К73-17 (250) — С5, С8. Резистор R24 — С5-16В номинальной мощностью 10 Вт. Диоды КДА (VD2-VD5) заменяют КДА, КДА или аналогичные. Разъем Х1 — штекерная колодка ГСТ-ЗГ-52-7-В-АЕ (такая же, как в серийно выпускаемых блоках зажигания).

Практически все детали устройства смонтированы на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм. чертеж печатной платы и расположение на ней деталей изображены на рис. 3. Плата помещена в металлический корпус из заводского блока 42.3734. Транзистор VT8 прикреплен к внутренней стенке корпуса через слюдяную полоску. Резистор R24 также прикреплен к внутренней стенке.

Для установки блока потребуется источник питания с выходным напряжением, регулируемым от 5 до 18 В при токах до 3 А (пульсации не должны превышать 0,5 В при частоте 100 Гц), генератор прямоугольных импульсов с амплитудой выходного напряжения 3…5 В, частотой следования импульсов 10…250 Гц и скважностью 3+0,25, осциллографом, обеспечивающим измерение параметров прямоугольных форм импульсов и напряжения до 500 В. V, с регулируемым искровым зазором до 15 мм стандартная катушка зажигания 27.3705.

После проверки правильности монтажа по блок-схеме подключить источник питания и катушку зажигания с разрядником (последовательно с ней включает резистор 4,7…5,6 кОм мощностью не менее 2 Вт) . Сигнал с выхода генератора поступает на блок ввода через инвертирующий буфер усилителя с выходом открытого коллектора, собранный по схеме рис. 4.

Установите блок питания 14 и разрядник размером 10 мм. Подаются пусковые импульсы длительностью 10 мс с частотой повторения 33,3 Гц, что соответствует рабочему четырехцилиндровому четырехтактному двигателю при частоте вращения коленчатого вала 1000 мин-1, т.е. близкой к холостому ходу. В этом случае потребляемый блоком ток должен быть в пределах 0,9-1,2 А, в противном случае следует подобрать резистор R6 (или вообще изменить цепочку сопротивлений R5R6, обычно равных 240…270 Ом).

Контроль по осциллографу амплитуды импульса напряжения на коллекторе транзистора VT7 (VT8). Оно должно быть в пределах 380…420 В. Если амплитуда отличается от указанной, следует подобрать резистор R23.

Далее уменьшаем напряжение до 7,5 В и видим искру в разряднике разрядника. Если он нестабилен или отсутствует, проверьте правильность подбора резисторов R5, R6. В крайнем случае следует заменить транзисторы VT6, VT7, VT8 другими, с большим значением статического коэффициента передачи тока.

Затем проверьте работоспособность блока при частоте искрения 50, 100, 250 Гц при напряжении 14 В. Срыва искры быть не должно.

Еще проще установить агрегат, если вы установите его прямо на автомобиль. Для этого разрыва в проводах, соединяющих первичную обмотку катушки зажигания с бортовой сетью (или контакт 1 разъема Х1), включить амперметр, измеряющий средний ток, например авометр. На холостом ходу двигателя подберите резистор R6 так, чтобы амперметр показывал ток 0,9…1,2 А. R6 Есть временно можно впаять переменный резистор 68 Ом. В этом случае, как и при организации лаборатории, крайне целесообразно контролировать амплитуду импульса напряжения на коллекторе транзистора VT8.

Автор: Б. Беспалов, Кемерово

Автор: Алексей

Дата создания 06.04.2015
Дата изменения 13.12.2020

• Блок зажигания для мотоцикла
• Усовершенствованный замок системы зажигания

Добавить комментарий

Контроллер зажигания 3640.3734

Общая информация:

Контроллер зажигания 3640.3734 предназначен для работы в бесконтактных системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109, «Таврия» и др., в том числе автомобилей зарубежного производства, оснащенных аналогичными системами зажигания с датчиком Холла.

Контроллер зажигания работает совместно с катушкой зажигания 27. 3705 и зажиганием распределитель 40.3706, 53.3706 или другие с аналогичными параметрами. За счет повышенного тока имеет повышенную энергию искрообразования, что улучшает запуск двигателя в холодное время и улучшает работу двигателя на плохом топливе.

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для системы электрооборудования с электронным тахометром или с другими устройствами.

Эксплуатация с отключенной батареей или при ее выходе из строя не допускается. Искра формирования (даже кратковременного) без помехоподавляющего резистора (расположенного в распределитель) не допускается. В этом режиме возможно необратимое повреждение схема управления, которая при дальнейшей эксплуатации приведет к перегреву и выходу из строя контроллер зажигания. По этой же причине не допускается проверка работоспособности контроллера зажигания на испытательных стендах, выполненных без учета требования по соответствию системы зажигания автомобиля схеме.

В соответствии с требованиями к системам зажигания контроллер зажигания обеспечивает Защита датчика Холла* от перенапряжения путем стабилизации напряжения, подаваемого на датчик.

Контроллер зажигания изготавливается в едином климатическом исполнении У2.1 в соответствии с ГОСТ 15150 для внутреннего рынка и на экспорт. Контроллер зажигания выполнен на однопроводная схема питания, в которой отрицательный вывод питающего напряжения подключен к корпус транспортного средства. Режим работы контроллера зажигания S1 в соответствии с ГОСТ 3940.

Контроллер зажигания устанавливается на предусмотренное для него место в автомобиле с помощью стандартных креплений и стандартной заглушки, при этом необходимо обеспечить надежную контакта между радиатором контроллера зажигания и корпусом автомобиля.

Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или со дня Дата продажи в розничной торговой сети. Гарантийные обязательства производителя действует в течение 4 лет с даты изготовления изделия.

Технические характеристики:

Рабочий диапазон температура, °С -40 . . +85   Номинальное напряжение питания, В 12,0   Допустимые пределы напряжения питания, В 6,0 .. 18,0   Диапазон непрерывного искрообразования, об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя 20 . . 7000   Коммутируемый ток, А 7,0 ± 0,2   Время безискровой отсечки коллектора ток, сек 1 .. 2   Максимально допустимое влияние повышенного напряжение питания до 5 мин. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт .
