Как проверить магнетрон тестером. Как проверить магнетрон микроволновой печи: пошаговая инструкция по диагностике — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как определить неисправность магнетрона СВЧ-печи. Какие симптомы указывают на поломку. Как провести диагностику мультиметром. Какие элементы магнетрона чаще всего выходят из строя.

Содержание

Устройство и принцип работы магнетрона микроволновой печи

Магнетрон является ключевым элементом любой микроволновой печи. Это электровакуумный прибор, генерирующий СВЧ-излучение для нагрева продуктов. Основные компоненты магнетрона:

Катод — источник электронов
Анод — принимает электроны от катода
Постоянные магниты
Резонаторная система
Антенна для вывода СВЧ-энергии
Система охлаждения

Принцип действия магнетрона основан на взаимодействии потока электронов с магнитным полем. Электроны, испускаемые катодом, под действием магнитного поля движутся по сложным траекториям, создавая высокочастотные колебания. Эти колебания через антенну поступают в рабочую камеру печи.

Основные причины выхода магнетрона из строя

Магнетрон является наиболее уязвимым элементом микроволновой печи. Основные причины его поломок:

Естественный износ после длительной эксплуатации
Перегрев из-за неисправности системы охлаждения
Скачки напряжения в электросети
Работа печи без нагрузки (пустой камеры)
Механические повреждения

При выходе магнетрона из строя требуется его замена, так как ремонт обычно нецелесообразен или невозможен.

Симптомы неисправности магнетрона

О проблемах с магнетроном могут свидетельствовать следующие признаки:

Микроволновка не нагревает продукты или нагревает слабо
Печь работает, но нагрев происходит неравномерно
Появление искр, дыма или запаха гари при работе
Необычные звуки — гул, треск, жужжание
Следы обугливания или оплавления внутри камеры
Срабатывание предохранителей и отключение печи

При появлении таких симптомов необходимо провести диагностику магнетрона.

Подготовка к проверке магнетрона

Прежде чем приступать к тестированию магнетрона, необходимо выполнить следующие подготовительные действия:

Отключить микроволновую печь от электросети и дать ей остыть в течение 30-60 минут.
Снять защитный кожух печи, соблюдая меры предосторожности.
Визуально осмотреть магнетрон на наличие видимых повреждений.

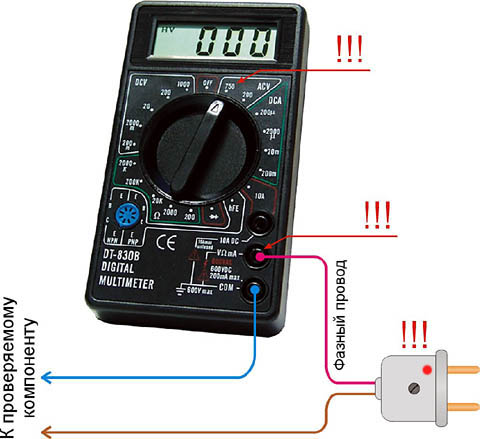

Подготовить мультиметр для проведения измерений.
Отсоединить провода питания от магнетрона.

Соблюдение этих мер обеспечит безопасность при проверке и позволит корректно провести диагностику.

Пошаговая инструкция по проверке магнетрона мультиметром

Для диагностики магнетрона с помощью мультиметра выполните следующие действия:

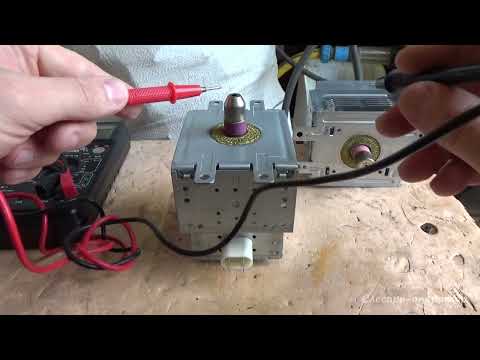

Установите мультиметр в режим измерения сопротивления.
Измерьте сопротивление между выводами магнетрона. Нормальное значение — менее 1 Ом.
Проверьте сопротивление между каждым выводом и корпусом магнетрона. Должно быть «бесконечное» сопротивление.
Измерьте сопротивление нити накала. Нормальное значение — 2-3 Ом.
Проверьте целостность термопредохранителя.

Если результаты измерений отличаются от нормы, это указывает на неисправность магнетрона.

Проверка других элементов, связанных с магнетроном

Помимо самого магнетрона, следует проверить сопутствующие компоненты:

Высоковольтный конденсатор

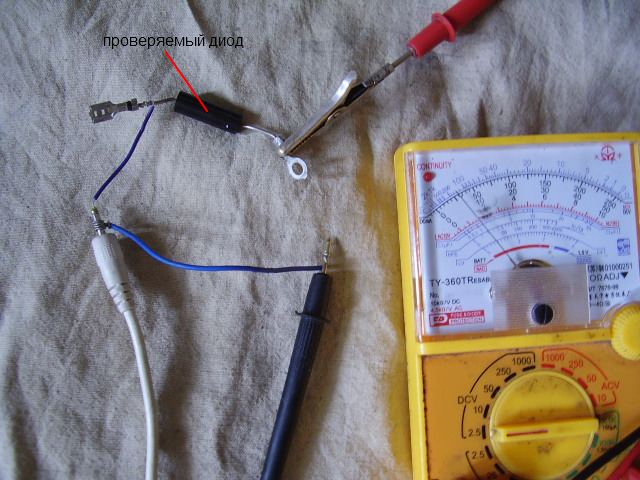

Высоковольтный диод
Трансформатор
Предохранители
Реле защиты

Неисправность этих элементов также может вызывать проблемы в работе микроволновой печи, похожие на отказ магнетрона.

Интерпретация результатов проверки

Как правильно истолковать результаты диагностики магнетрона:

Сопротивление между выводами более 1 Ом — обрыв нити накала
Нулевое сопротивление между выводом и корпусом — пробой изоляции

Большое сопротивление нити накала — ее перегорание
«Бесконечное» сопротивление нити — полный обрыв
Отсутствие целостности термопредохранителя — его срабатывание

При обнаружении любой из этих неисправностей магнетрон подлежит замене.

Замена неисправного магнетрона

Если диагностика показала неисправность магнетрона, его необходимо заменить. Порядок действий:

Приобрести новый магнетрон, соответствующий модели печи.
Отсоединить все провода от старого магнетрона.
Открутить крепежные винты и извлечь неисправный магнетрон.
Установить новый магнетрон на место старого.
Подключить все провода согласно схеме.
Проверить надежность всех соединений.
Установить защитный кожух на место.

После замены необходимо провести тестовый запуск микроволновой печи для проверки ее работоспособности.

Как провести диагностику магнетрона микроволновой печи? — пошаговая инструкция с фото

Вам понадобиться:

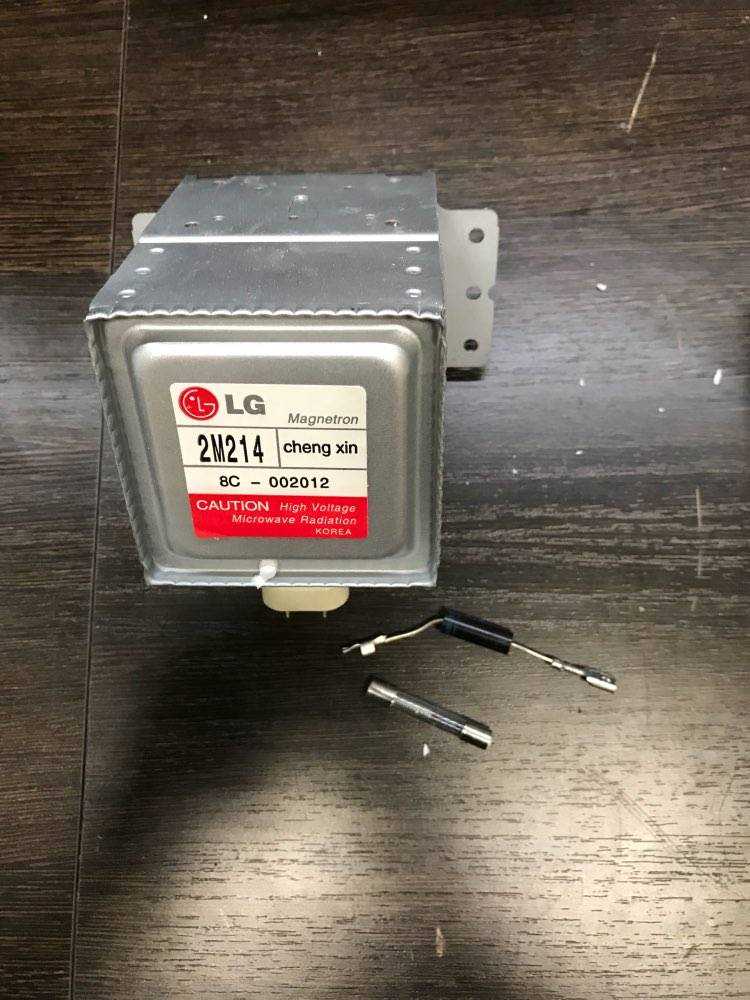

1. 2M214-21GKH, магнетрон для свч LG, 900 W магнетрон для микроволновой (СВЧ) печи LG 900 W
1395 р.
2. 2M214-01GKH, магнетрон для свч LG, 900 W магнетрон для микроволновой (СВЧ) печи LG 900 W
1450 р.
3.
SVCH047, колпачок магнетрона шестигранник, 14 мм колпачок магнетрона шестигранник, 14 мм
145 р.
4. слюда для свч (микроволновой) печи 0.4 мм, 300х300 мм слюда для свч (микроволновой) печи 0.4 мм, 300х300 мм
255 р.

Как провести диагностику магнетрона микроволновой печи?

Содержание:

Шаг 1	Шаг 7	Шаг 13
Шаг 2	Шаг 8	Шаг 14
Шаг 3	Шаг 9	Шаг 15
Шаг 4	Шаг 10	Шаг 16
Шаг 5	Шаг 11
Шаг 6	Шаг 12

Шаг 1

Как вы уже знаете из наших тематических статей про бытовую технику, у всего есть свой срок службы. Это утверждение не обошло стороной и микроволновые печи. Одна из самых популярных проблем заключается в следующем: новая микроволновка разогревала пищу за две минуты, а теперь приходится ждать четыре, а иногда и ещё дольше. Бывает и так, что по всем внешним признакам микроволновка работает, при этом еда внутри контейнера остаётся холодной. Причиной возникновения таких проблем является неисправной магнетрон СВЧ.

Шаг 2

Магнетрон — это электронный электровакуумный прибор, который генерирует СВЧ-излучение при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю. Где же находится магнетрон, и каким образом можно проверить его работоспособность?

Шаг 3

Вы отлично знаете, что ассортимент микроволновых печей на рынке очень широкий. Есть и бюджетные версии и премиум. Микроволновки могут отличаться по многим признакам, начиная от производителя и заканчивая цветом корпуса. Но в мире не существует ни одной микроволновой печи, внутри которой не был бы установлен магнетрон. И в зависимости от того, насколько этот магнетрон качественный, настолько хорошо и будет работать микроволновая печь.

Шаг 4

Из чего состоит магнетрон микроволновой печи?

Шаг 5

Обычному потребителю не всегда просто разобраться в том, как именно устроен магнетрон, несмотря на описание выше. Это технически сложная деталь, поэтому диагностика и ремонт её требует наличия определённых знаний, при этом очень важно соблюдать технику безопасности. Поэтому мы настоятельно рекомендуем за любыми работами по магнетронам обращаться к специалистам, которые смогут провести квалифицированные работы, ну а нужный оригинальный и новый магнетрон, конечно же, можно купить именно у нас, в ПартсДирект!

Шаг 6

С какими проблемами вы можете столкнуться при работе с магнетроном СВЧ?

Если вы подробно прочитали абзац про устройство магнетрона микроволновой печи, то вы должны догадаться, что могут возникнуть ситуации, которые не связаны с полным выходом из строя всей детали. Да, бывает и такое, что ломаются отдельно взятые элементы магнетрона, таким образом это говорит о том, что можно провести ремонт магнетрона, а не полную его замену. Как же нам разобраться в том, какая именно поломка привела к неработоспособности всего магнетрона? Как локализовать конкретную проблему и найти неисправный элемент?

Шаг 7

Первым делом начать стоит с визуального осмотра микроволновой печи. Если вы заметили какой-либо посторонний звук, например, треск, если видны следы потемнения или заметно искрение, тогда под подозрение попадает колпачок. Колпачок отвечает за закрытие антенны излучателя и мог прогореть. При этом пострадает защитная слюда, которая закрывает анод, а иногда даже коплер — это место крепления стеклянной тарелки внутри микроволновки. Такие детали можно заменить отдельно, на нашем сайте их достаточно просто можно найти в продаже.

Шаг 8

Ещё раз обращаем ваше внимание на то, что такие работы по соображениям безопасности лучше делать в профессиональном сервисном центре по ремонту бытовой техники. У мастеров в таких сервисах есть необходимое оборудование, инструменты, а главное — опыт работы с микроволновыми печами. Поверьте, это наиболее рациональный выход из ситуации, когда требуется такого рода ремонт СВЧ.

Шаг 9

Как правильно проверить магнетрон СВЧ?

Как мы уже писали выше, если в микроволновой печи из строя выходит магнетрон, то скорее всего потребуется его полная замена. Ремонт, конечно, тоже возможен, но не всегда рационален, потому что в данном случае ремонт по стоимости может быть сопоставим с покупкой новой микроволновки, а новая СВЧ имеет длительный запас прочности и, как минимум, годовую гарантию, которая экономит вам кучу денежных средств при возникновении гарантийной ситуации. Но это не значит, что вам срочно нужно идти в магазин и покупать новую печку.

Шаг 10

Попробуем разобраться, точно ли магнетрон сломался, или же из строя вышло нечто другое:

Выключите микроволновую печь из розетки. Это самая важная часть, которая напрямую влияет на вашу безопасность!
Аккуратно снимаем защитный кожух микроволновой печки;
Теперь нам нужно снять клеммы с выводов на магнетроне;

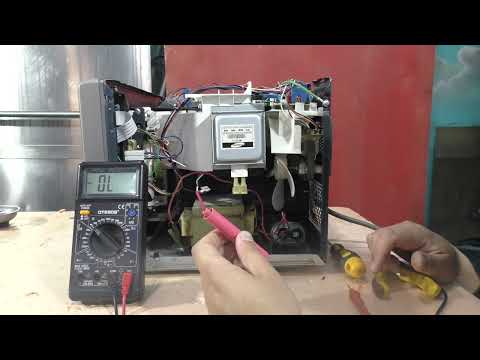

На четвёртом шаге нам потребуется мультиметр, кстати, его вы тоже можете купить в ПартсДирект! С помощью мультиметра замеряем сопротивление на контактах магнетрона. Сопротивление должно быть менее 1 ОМ, если мультиметр показывает значения выше 1 ОМ, то это говорит о перегорании нити накаливания, такой магнетрон починить уже не получится, потребуется замена;
Обязательно замеряем сопротивление между выводом магнетрона и корпусом. Сопротивление утечки накал — корпус должно показать «бесконечность», если прибор включен на предел R X 1000. Если значение отличается, подозрение падает на проходные конденсаторы. Конденсаторы можно заменить на новые, они либо приобретаются отдельно, либо снимаются с микроволновок-доноров;

Шаг 11

Мы ещё раз акцентируем внимание на вашей безопасности. Обратите внимание на то, что наличие любых нестандартных звуков из СВЧ, а также искр, дыма и неприятного запаха палёного говорит о неисправности магнетрона. Если в вашей микроволновой печи есть такие проблемы, использовать её запрещается!

Шаг 12

Как правильно установить магнетрон в микроволновку?

В тех случаях, когда замена магнетрона действительно требуется, например, стоимость работ по замене и самого магнетрона на порядок ниже, чем аналогичная по характеристикам новая микроволновая печь, встаёт важный вопрос выбора качественного и нового магнетрона. Будет отлично, если вы сможете найти оригинал, но и качественный аналог нам также подойдёт. При выборе обратите внимание на мощность нового магнетрона, она должна совпадать с мощностью неисправного, также следует проверить расположение контактов и размер. Проверьте длину и диаметр антенны на новом магнетроне — они должны соответствовать длине и диаметру антенны первоначального магнетрона. Отнеситесь к выбору ответственно, а консультанты магазина ПартсДирект с удовольствием помогут вам выбрать нужный магнетрон для вашей микроволновой печи.

Шаг 13

После того, как вы приобрели магнетрон, можно приступать к процедуре замены. Процесс не очень трудный — у магнетрона два основных контакта — их и нужно присоединить к СВЧ. Проследите, чтобы новая деталь плотно прилегала к волноводу, надёжно стояла на месте штатного крепления.

Шаг 14

Мы настоятельно рекомендуем рядовым пользователям во всех случаях соблюдать правила безопасности и руководствоваться здравым смыслом. Если характер поломки и попытки самостоятельного ремонта вашей СВЧ могут привести к травмам, воздержитесь от самостоятельного ремонта и пригласите квалифицированного специалиста, который имеет навыки и опыт ремонта бытовой техники.

Обращаем ваше внимание на то, что любую микроволновую печь нужно содержать, хранить и использовать при соблюдении норм, которые заявляет производитель. В большинстве случаев обычная аккуратность приводит к тому, что техника служит на порядок больше времени, а поломки не доставляют неудобств их владельцам, как с точки зрения временных затрат, так и с точки зрения финансов.

Шаг 15

Шаг 16

Эти товары могут Вас заинтересовать:

Лампочка

Средство для удаления жира

Итак, подведем итоги:

Чтобы провести диагностику магнетрона микроволновой печи, нужно сделать следующее:

Осмотреть печь визуально. Колпачок мог прогореть и затронуть защитную слюду.
Послушать, как работает оборудование – нет ли треска и других посторонних звуков.
Снять защитный кожух, замерить сопротивление на контактах магнетрона.
Оно должно составить меньше 1 ОМ.
При более высоких параметрах проблема скрывается в перегорании нити накаливания.
Замерить сопротивление между корпусом и выводом магнетрона.
При отклонении от принятых значений придется менять проходные конденсаторы.

Вам понадобиться:

1. 2M214-21GKH, магнетрон для свч LG, 900 W магнетрон для микроволновой (СВЧ) печи LG 900 W
1395 р.
2. 2M214-01GKH, магнетрон для свч LG, 900 W магнетрон для микроволновой (СВЧ) печи LG 900 W
1450 р.
3. SVCH047, колпачок магнетрона шестигранник, 14 мм колпачок магнетрона шестигранник, 14 мм
145 р.
4. слюда для свч (микроволновой) печи 0. 4 мм, 300х300 мм слюда для свч (микроволновой) печи 0.4 мм, 300х300 мм
255 р.

тест почти элементарен, если есть приборы

Содержание1. Знакомство с магнетроном1.1. Элемент из элементов2. Симптомы потенциальных проблем3. Вероятные неисправности4. Как устраняются неисправности?

Люди не мыслят существования без комфорта, которое обеспечивает всевозможная умная техника. Например, быстрое приготовление пищи значительно облегчает жизнь человека, экономит время, которого почему-то всегда недостаточно. Одним из таких незаменимых приборов на кухнях давно стала микроволновая печь, исполняющая свои обязанности в считаные минуты. Однако у любых устройств — сложных или простых — случаются поломки, и здесь нет исключений. Источником проблем с микроволновкой становится генератор волн, которые нагревают пищу. Нередко разгадать загадку неработающего прибора можно самостоятельно, так как проверить магнетрон можно, при этом даже выходить из дома не придется.

Знакомство с магнетроном

Любая СВЧ-печь оснащается этим устройством — мощным электровакуумным прибором — лампой, чья функция — выработка микроволн. Они появляются в результате взаимодействия магнитного поля и потока электронов, создаваемых магнетроном. Благодаря ему в движение приходят молекулы воды в продуктах. Результат этих хаотических колебаний — почти мгновенный разогрев пищи.

Элемент из элементов

Главная деталь СВЧ-печи состоит из:

антенны, излучающей микроволновую энергию;
кольцевых магнитов, распределяющих магнитное поле;
магнитопровода, пропускающего и распределяющего магнитный поток;
радиатора, рассеивающего тепло, предохраняющего прибор от перегрева;
разъема с двумя контактами, предназначенными для подключения питания;
термопредохранителя, защищающего устройство в случае перегрева;
фильтров, ограничивающих распространение СВЧ-излучения;
цилиндра, изолирующего антенну от корпуса магнетрона.

Так как устройство магнетрона никак нельзя назвать элементарным, его способен отремонтировать только профессионал, самостоятельные попытки реанимировать элемент обычно не рекомендуются. Однако понять, что стало виновником «аварии», под силу любому владельцу микроволновой печи. Львиная доля возникающих неисправностей (около 90%) связана именно с работой магнетрона. Нельзя исключать и срок эксплуатации, ведь любой кухонный прибор вынужден практически ежедневно выполнять свои обязанности.

Симптомы потенциальных проблем

Магнетрон — небольшой, но достаточно сложный и дорогой прибор, он может отказаться нагревать продукты по нескольким причинам. Из строя обычно выходит одна из частей устройства, и здесь важно корректное ее определение. Есть несколько распространенных причин для отказа микроволновки, но не со всеми неисправностями могут справиться даже в специализированных мастерских. Чаще требуется замена магнетрона, выявить такой случай — задача, подвластная хозяевам.

Признаки неисправности микроволновой печи:

Прекращение подогрева. Есть 2 варианта: прибор работает, однако абсолютно не греет, но иногда он функционирует, но не постоянно, а периодически.
Появляется искрение либо дым.
На внутренних стенках прибора обнаруживаются оплавленные участки.
СВЧ-печь во время работы издает непривычные звуки — гудит, жужжит.

Любой из этих фактов — причина, указывающая на наличие каких-либо неисправностей. В таких случаях необходима срочная диагностика и последующий ремонт. Однако некоторые ЧП исправить не удастся. К безнадежным случаям относятся такие ситуации:

нарушение вакуума;
обрыв/перегорание накала;
отсутствие генерации тока, несмотря на наличие напряжения и целостности нити накаливания;
короткое замыкание из-за пересечения анода и катода.

Вероятные неисправности

Перед проверкой «начинки» магнетрона сначала нужно провести визуальный осмотр, так как иногда причиной кажущейся поломки становится низкое напряжение электросети. Прибор отключают от питания, ждут несколько минут, после чего внимательно осматривают внутреннюю камеру. Если обнаруживают деформацию, обугливание либо запах горелого, то переходят к проверке магнетрона.

Здесь определить на глаз неисправность не получится, так как необходимы специальные электроизмерительные приборы — мегаомметр, тестер, мультиметр. Если этих инструментов нет, выполнить миссию невозможно, поэтому следует сразу отправляться на их поиски. Либо нести СВЧ-печь в сервисный центр. Однако прежде не мешает оценить целесообразность похода, так как магнетрон — элемент основной, формирующий цену устройства. Есть смысл отдавать в ремонт дорогие модели, в противном случае дешевле выкинуть отработавшую технику и купить новую.

Сложный состав небольшого устройства — причина множества «подозреваемых», ремонт которых может быть как простым, так и не очень. Нередко строй покидают основные элементы — поврежденные диоды, конденсаторы, предохранители, трансформаторы. Присущи поломки и героям этой статьи.

«Нарушителями спокойствия» становятся такие поломки магнетрона и микроволновой печи:

Прогорание алюминиевого колпачка, сигнализирующее искрением, — самое частое явление. Однако небольшая цена этой детали и ее доступность позволяет справиться с проблемой — заменить — без особых затруднений. Временная альтернатива — ее переворот на 180°.
Значительный перегрев детали нередко сигнализирует об отказе радиатора. В этом случае выход один — его замена, подразумевающая присутствие квалифицированного мастера. Самостоятельные действия неоправданны и бессмысленны.
Перегрев — неполадка, которая может спровоцировать обрыв нити накаливания. Проверяют догадку тестером. Когда деталь работоспособна, значение составляет 5-7 Ом. Если есть повреждение нити, то сопротивление падает до 3 Ом. Обрыв ее — причина «бесконечного» показателя.
Мультиметр даст возможность определить поломку какой-либо составляющей высоковольтного диода. При исправной детали на полюсе будет конечное значение, на минусе — бесконечность. В противном случае владельцам останется один выход — визит в сервисный центр. Другой способ проверки — подключение к сети на пути к лампе. Слабое ее горение или мигание — признаки исправности. Любой другой результат — причина требующейся замены детали.
Термопредохранитель — следующий потенциальный возмутитель спокойствия, так как любой сбой в электросети или скачок напряжения может спровоцировать его выход из строя. При поломке результатом проверки при прозвоне станет величина, отличная от нуля. До смены элемента необходимо протестировать другие выключатели — первичный, вторичный, а также защитный. Если виноваты они, то после замены детали на новую она тоже мгновенно сгорит.

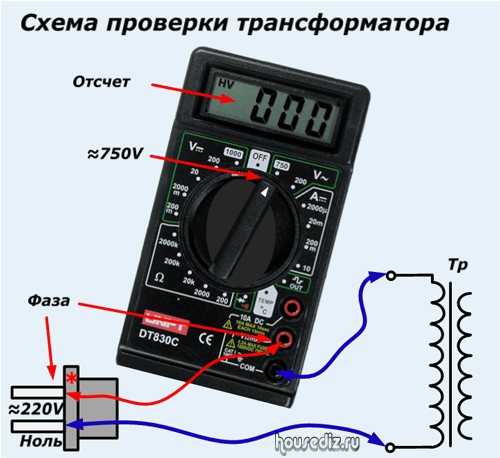

Высоковольтный трансформатор требует особых манипуляций, так как для его тестирования сопротивления мегаомметром на обмотках нужно отсоединить элемент ото всех проводов. В этом случае показания сверяют с таблицей, потому что у разных моделей/производителей они отличаются. Нормы таковы: 2-4,5 Ом для первичной, 140-350 для вторичной, 3,5-8 Ом для накальной обмотки. Однако помогут настораживающие симптомы — громкое гудение, нагрев, следы обугливания на катушке, запах гари.
Так же проверяют сопротивление конденсатора. Если оно отсутствует, то деталь необходимо заменить.

Перечисленные выше элементы — те виновники поломки микроволновой печи, что встречаются наиболее часто. Но известны и другие провокаторы неисправности СВЧ-печей — электронные — блок управления, таймеры и т. п. В этом случае элементарная проверка инструментами не поможет выявить поломку, поэтому без помощи квалифицированного мастера здесь не обойтись.

Как устраняются неисправности?

Единственный вариант, оптимальный для домашних мастеров, — извлечение поломанной детали и ее замена новым элементом. Ту же работу чаще делают и специалисты, так как большая часть составляющих чаще вовсе не подлежит ремонту. Замену осуществляют по такому алгоритму:

микроволновку отключают от электросети;
дают время трансформатору на разрядку — в районе 5 минут;
от неисправной детали отсоединяют клеммы, затем ее удаляют;
на ее место ставят исправный элемент.

Главное условие — полное соответствие электрической схеме устройства. Любая вольность станет причиной незамедлительного выхода СВЧ-печи из строя. К самым важным операциям относят подключение (и извлечение) конденсатора, трансформатора. Корректное расположение клемм — второй важный фактор. Неправильное подсоединение станет причиной поломки уже нескольких деталей, а ремонт значительно усложнится, либо станет невозможным.

Если диагностирована поломка электроники, то самостоятельные работы — табу, так как только вмешательство профессионалов обеспечит дальнейшее безотказное функционирование прибора, и магнетрона — в частности.

Так как проверить магнетрон без измерительных приборов не получится, то универсальный мультиметр, позволяющий измерить напряжение, силу тока и сопротивление, — тот необходимый инструмент, без которого подобная работа невозможна.

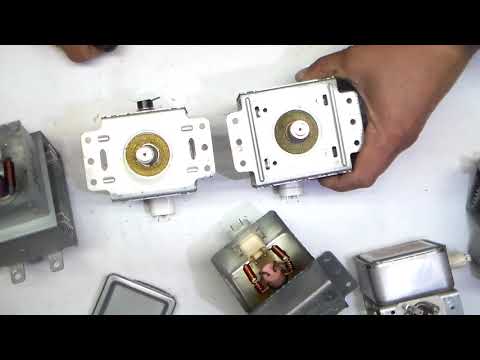

Подскажет, где можно наткнуться на неисправность, этот видеоролик:

Видео загружается. ..

Была ли статья полезна?

Мы хотим стать лучше. Спасибо за мнение!

Если вам понравилась статья, пожалуйста, поделитесь ей

Теги:

как проверить магнетрон

неполадки микроволновых печей

Вся информация на сайте предоставлена только в справочных целях. По вопросам строительства и ремонта всегда консультируйтесь со специалистом.

Как проверить магнетрон микроволновой печи

Кредиты изображений: Викисклад

.В наши дни почти все кухни в мире имеют один общий прибор – микроволновую печь. Микроволны широко используются для приготовления и разогрева продуктов и жидкостей. Из-за его постоянного использования существует высокая вероятность того, что пользователь привыкнет к нему и, следовательно, немного выйдет из строя. Одна вещь, которая может выйти из строя, — это магнетрон. Магнетрон можно считать сердцем микроволновой печи, поскольку он производит радиочастотную энергию, которая излучается в полость для приготовления пищи, где ее поглощает пища. Если вы хотите проверить его оптимальную производительность, то есть несколько способов сделать это. Следующее расскажет вам, как проверить магнетрон микроволновки:

Изображение предоставлено Википедией

1. Метод 1

В этом методе вам сначала нужно отключить микроволновую печь от основного источника питания и разрядить все высоковольтные конденсаторы. Теперь вам нужно будет очень аккуратно снять выводы с выводов магнетрона. Не забудьте сделать заметки о расположении проводов, так как правильная проводка чрезвычайно важна для правильной работы устройства. Теперь возьмите омметр и установите его на самую низкую шкалу сопротивления. Теперь измерьте сопротивление от одного вывода магнетрона до другого в любом из направлений. Сопротивление нити магнетрона должно быть меньше Ома для его правильной работы.

2. Метод 2

Существует еще один метод проверки магнетрона микроволновой печи. В этом методе вам снова нужно отключить устройство от основного источника питания. Установите мультиметр на максимальную шкалу сопротивления и проверьте расстояние от клемм магнетрона до металлического корпуса магнетрона. Теперь при этом счетчик должен показывать бесконечность, независимо от полярности счетчика. Даже небольшое показание будет сигналом о том, что магнетрон неисправен.

Помните, что тестирование магнетрона нельзя проводить, если вы неспециалист, который никогда не пробовал ничего подобного раньше или не имеет опыта работы с проводами, электропроводкой и ремонтом электронных устройств. Это так, потому что это может оказаться опасным. Если что-либо не будет сделано правильно, это может привести к повреждению прибора и нанести ущерб вашей безопасности. Нет недостатка в хороших техниках и электриках, которых можно вызвать, если у вас возникнут какие-либо проблемы с микроволновой печью.

В магнетроне используются постоянные магниты, а также полуволновая схема удвоения напряжения. Это колеблется и дает частоту приготовления 2450 МГц. Таким образом, он преобразует напряжение питания 60 Гц в полезную микроволновую энергию. Важно быть в курсе таких фактов, прежде чем пытаться ремонтировать магнетрон или любую другую часть микроволновки. Если ваша микроволновая печь не нагревается, это может быть связано с неисправным магнетроном, и вы должны либо проверить это самостоятельно, выполнив шаги, указанные выше, либо обратиться к специалисту в Mr Right.

Если вы хотите сделать это самостоятельно, у нас есть несколько рекомендуемых инструментов и оборудования:

Универсальные мультиметры:

Цифровой мультиметр AstroAI с омическим вольтампером
Цифровые токоизмерительные клещи KAIWEETS T-RMS 6000 отсчетов
Klein Tools 69149 Набор для проверки мультиметра

Универсальный набор инструментов:-

Набор ручных инструментов DEKOPRO из 168 предметов с пластиковым ящиком для хранения инструментов
Dedeo Cordless Hammer Drill Tool Kit, 60 шт. Бытовые электроинструменты Набор сверл с литиевым приводом 16,8 В Ключи для молотков Клещи Плоскогубцы DIY Аксессуары Набор инструментов
Набор инструментов BLACK+DECKER 12V MAX Drill & Home, 60 предметов (BDCDD12PK)
WORKPRO Набор инструментов для домашнего ремонта из 156 предметов — набор ручных инструментов для ежедневного использования с сумкой для инструментов

Наборы для пайки:-

Комплект паяльника для электроники A-BFastiron, сварочный инструмент для ремонта электроники и самостоятельных работ
Паяльная станция Набор паяльников – 48 Вт 110 В Набор инструментов для пайки Регулируемая температура Электросварка для SMD/PCD/DIY
Паяльная станция с 5 дополнительными жалами

В случае, если вы хотите заменить магнетрон:-

Комплект магнетрона и диода GE для микроволновой печи OM75P
LG Electronics 6324W1A001H Микроволновая печь Magnetro
BlueCatELE 2M246 Микроволновая магнетронная трубка
Обеспечение спроса SD0259 Совместимость с микроволновым магнетроном AP5183463 и подходит для 0M75
Универсальная микроволновая магнетронная трубка WB27X10516 OM75P(31) с воздушным охлаждением, совместимая с GE Samsung

Рекомендации по загрузке. ..

Теги: Информативный

Как проверить микроволновый магнетрон с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

Поделиться
Твит

Наука сделала жизнь каждого человека намного проще благодаря передовым изобретениям, таким как микроволновая печь. Нельзя отрицать, что микроволновая печь является одним из наиболее широко используемых и востребованных приборов на вашей кухне.

Как проверить аккумулятор ноутбука с помощью мультиметра…

Включите JavaScript

Как проверить аккумулятор ноутбука с помощью мультиметра

Содержание:

Что вызывает отсутствие нагрева или неравномерный нагрев в микроволновой печи?
Кстати, что такое микроволновый магнетрон?
Как работает микроволновый магнетрон?
Каково практическое применение магнетрона?
Как проверить микроволновый магнетрон с помощью цифрового мультиметра?
Заключительные мысли

Сегодня в каждом современном доме есть микроволновая печь. На протяжении многих лет это стало необходимостью для современной кулинарии. Микроволновая печь – надежный кухонный прибор. Однако бывают случаи, когда сам прибор дает сбой.

Одной из типичных проблем вашей микроволновой печи является то, что она не нагревается или нагревается неравномерно.

Что вызывает отсутствие нагрева или неравномерный нагрев в вашей микроволновой печи?

Вы когда-нибудь пробовали готовить замороженные продукты в микроволновой печи, но в итоге получалось полугорячее-полухолодное блюдо? Недостаточное выделение тепла — еще одна типичная проблема с микроволновкой, возникающая при выходе из строя магнетрона.

Если вы проигнорируете проблему и попытаетесь запустить прибор, пока он пуст, вы просто сожжете магнетрон.

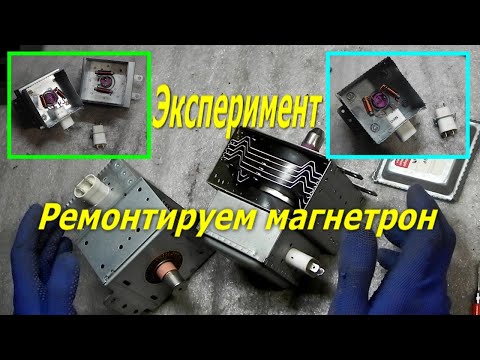

Если вы сожгли магнетрон, вам нужно, чтобы специалист заменил деталь на новую. После того, как магнетрон перегорел, ремонту он не подлежит. Всегда помните об этом.

Вам может быть интересно, что такое магнетрон?

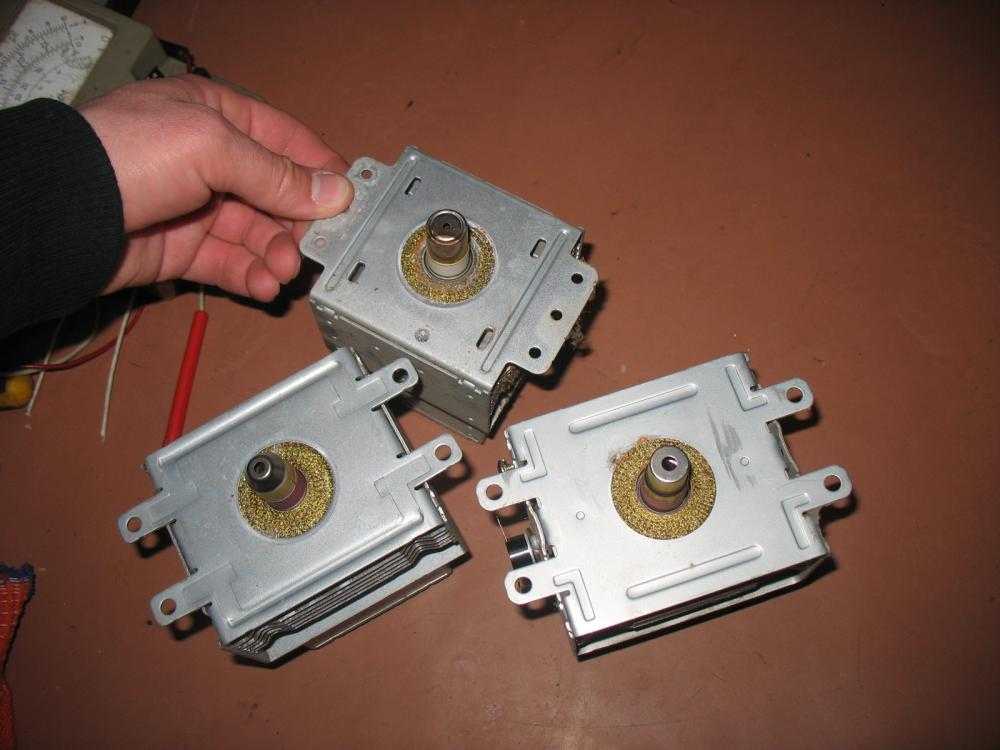

Кстати, что такое микроволновый магнетрон?

Ваша микроволновая печь плохо греет? Возможно у вас проблема с магнетроном. Если вы не знали, этот компонент является частью цепи высокого напряжения и отдает выделяемое им тепло микроволнам. Имейте в виду, что если ваш магнетрон неисправен, предохранитель может перегореть во всем устройстве.

Чтобы пояснить далее, магнетрон представляет собой устройство, использующее взаимодействие потока электронов, направляемого магнитным полем, вместе с полостями в медном блоке для генерации микроволнового излучения.

Диапазон частот излучения зависит от размера полостей. Устройства используются в микроволновых печах и радарах. Излучение заставляет молекулы пищи, особенно молекулы воды, вибрировать, что приводит к быстрому повышению температуры, достаточной для приготовления пищи.

Как работает микроволновый магнетрон?

Магнетрон состоит из короткого медного цилиндра с набором полостей, открывающихся в центральную вакуумную камеру, состоящую из металлического катода. Стабильный магнит создает магнитное поле, идущее параллельно оси цилиндра.

Катод нагревается постоянным током высокого напряжения, что заставляет его генерировать электроны, вытекающие вблизи стенки цилиндра под углом девяносто градусов в магнитное поле. Далее электроны перенаправляются полем в криволинейные направления, что заставляет их создавать круговые токи в полостях. Такие токи генерируют микроволновое излучение на частотах, которые связаны с размером полостей.

Микроволны следует направлять туда, когда они потребуются. Это делается с помощью металлической конструкции, которую мы назвали волноводом , , по которому распространяются волны. Он выходит за пределы основного корпуса из одной из полостей, закрепляя микроволны и направляя их по длине.

Что касается магнетрона, используемого в радарах, волновод соединяется с антенной, передающей волны. Затем внутри микроволновой печи он направляет волны в камеру духовки, чтобы использовать их для приготовления пищи.

Каково практическое применение магнетрона?

Имейте в виду, что магнетроны используются для производства микроволн для радаров. Это потому, что они могут получить необходимую выходную мощность. Недостаток магнетрона зависит от диапазона, хотя размер полостей определяет этот диапазон генерируемых частот. Это происходит из-за колебаний тока и изменения температуры.

Это не проблема, когда вырабатываемая энергия используется для отопления. Однако это влияет на точность радиолокационных изображений. Это можно исправить, используя регулируемые проводящие материалы, вставленные в полости для настройки излучения по мере необходимости.

Чаще всего магнетроны используются, конечно же, в микроволновых печах. Он направляет волны в крошечную камеру для приготовления пищи, где еда может быть приготовлена сразу. Некоторые молекулы в пищевых продуктах являются полярными, то есть они имеют отрицательный заряд с одной стороны и положительный заряд с другой.

При попадании электромагнитного излучения в микроволновом диапазоне такие молекулы настраиваются на переменные магнитные и электрические поля, создаваемые волнами. Это заставляет их быстро вибрировать, что приводит к быстрому заживлению. Одной из таких молекул является вода, которая в огромных количествах присутствует во многих продуктах питания.

Как проверить микроволновый магнетрон с помощью цифрового мультиметра?

Как было сказано ранее, неисправный микроволновый магнетрон может привести к перегоранию предохранителя в вашем устройстве. У вас могут быть другие функции, работающие нормально, но вы должны проверить их прямо сейчас.

Вот простые шаги, которые необходимо выполнить, чтобы определить, неисправен ли ваш микроволновый магнетрон и нуждается ли он в немедленной замене.

Обратите внимание, что для доступа к вашему микроволновому магнетрону необходимо снять корпус. Отключите питание и разрядите высоковольтный конденсатор, чтобы избежать возможного поражения электрическим током.

Затем вы можете найти магнетрон и отсоединить два соединенных провода.

Подсоедините провода цифрового мультиметра к клеммам магнетрона и проверьте целостность цепи.
