Как проверить обмотку статора на межвитковое замыкание. Методы проверки обмотки статора на межвитковое замыкание: диагностика мультиметром и другие способы

Как определить межвитковое замыкание в обмотке статора электродвигателя. Какие существуют способы проверки статора на замыкание. Как правильно использовать мультиметр для диагностики обмотки статора. Что делать при обнаружении неисправности в статоре.

Содержание

Причины возникновения межвиткового замыкания в обмотке статора

Межвитковое замыкание — одна из наиболее распространенных неисправностей электродвигателей, которая может привести к выходу устройства из строя. Основными причинами возникновения межвиткового замыкания в обмотке статора являются:

  • Перегрузка двигателя из-за неправильной эксплуатации или механических повреждений
  • Перегрев обмоток статора, приводящий к повреждению изоляции
  • Заклинивание или износ подшипников
  • Заводской брак или некачественная перемотка обмоток
  • Попадание влаги внутрь двигателя при нарушении условий хранения

При возникновении межвиткового замыкания происходит локальный перегрев обмотки, что ведет к дальнейшему разрушению изоляции и усугублению проблемы. Поэтому крайне важно своевременно выявлять подобные неисправности.


Основные признаки межвиткового замыкания в статоре

Как распознать межвитковое замыкание на ранней стадии? Основными признаками этой неисправности являются:

  • Повышенный нагрев корпуса двигателя в области статора
  • Появление запаха горелой изоляции
  • Увеличение потребляемого тока
  • Снижение частоты вращения ротора
  • Повышенная вибрация двигателя
  • Ненормальные шумы при работе

При обнаружении хотя бы одного из этих симптомов следует немедленно остановить двигатель и провести его тщательную диагностику. Игнорирование проблемы приведет к полному выходу обмотки из строя.

Проверка обмотки статора мультиметром

Одним из наиболее доступных способов диагностики межвиткового замыкания является проверка обмотки статора с помощью мультиметра. Как правильно выполнить эту процедуру?

  1. Отключите двигатель от сети и разберите его до извлечения статора
  2. Переведите мультиметр в режим измерения сопротивления (Ом)
  3. Измерьте сопротивление каждой обмотки статора по отдельности
  4. Сравните полученные значения между собой и с паспортными данными

В исправной обмотке сопротивление всех фаз должно быть примерно одинаковым. Значительное отклонение (более 10%) указывает на наличие межвиткового замыкания. Однако этот метод может не выявить замыкание небольшого количества витков.


Диагностика статора с помощью мегаомметра

Более точным прибором для обнаружения межвитковых замыканий является мегаомметр. Как провести проверку мегаомметром?

  1. Подключите один щуп прибора к корпусу двигателя
  2. Второй щуп поочередно подключайте к выводам обмоток статора
  3. Измерьте сопротивление изоляции каждой обмотки относительно корпуса
  4. Сравните полученные значения с нормативными

Сопротивление изоляции исправной обмотки должно составлять не менее 0,5 МОм. Более низкие значения указывают на повреждение изоляции и возможное межвитковое замыкание.

Метод симметричных составляющих для выявления неисправностей статора

Одним из современных методов диагностики является анализ симметричных составляющих тока статора. В чем суть этого метода?

  • Измеряются токи во всех трех фазах обмотки статора
  • С помощью специальных алгоритмов вычисляются симметричные составляющие токов
  • Анализируется соотношение прямой, обратной и нулевой последовательностей
  • При наличии межвиткового замыкания наблюдается значительное увеличение составляющих обратной последовательности

Этот метод позволяет выявлять даже незначительные повреждения обмотки на ранней стадии. Однако он требует специального оборудования и квалификации персонала.


Вибродиагностика для обнаружения неисправностей статора

Анализ вибрационных характеристик двигателя позволяет выявить различные неисправности, в том числе межвитковые замыкания. Как проводится вибродиагностика?

  1. На корпус двигателя устанавливаются вибродатчики
  2. Производится запись спектра вибрации при работе двигателя
  3. Анализируются амплитуды вибраций на характерных частотах
  4. При наличии межвиткового замыкания наблюдается увеличение амплитуд на удвоенной частоте питающей сети

Вибродиагностика позволяет выявлять неисправности без разборки двигателя. Однако для корректной интерпретации результатов требуется опыт и база данных по вибрационным характеристикам исправных двигателей.

Тепловизионный контроль обмотки статора

Эффективным методом обнаружения локальных перегревов, вызванных межвитковыми замыканиями, является тепловизионное обследование. Как проводится такой контроль?

  • Двигатель запускается и выводится на номинальный режим работы
  • С помощью тепловизора производится съемка корпуса статора
  • Анализируется распределение температуры по поверхности
  • Локальные зоны перегрева указывают на возможные межвитковые замыкания

Тепловизионный контроль позволяет выявлять дефекты на ранней стадии. Однако для его проведения требуется дорогостоящее оборудование и специальная подготовка персонала.


Действия при обнаружении межвиткового замыкания

Что делать, если диагностика выявила межвитковое замыкание в обмотке статора? Возможны следующие варианты:

  • Замена поврежденной секции обмотки (при локальном повреждении)
  • Полная перемотка статора (при обширном повреждении)
  • Замена статора в сборе (если ремонт экономически нецелесообразен)

В любом случае, ремонт должен выполняться квалифицированными специалистами с соблюдением всех технологических требований. После ремонта необходимо провести повторную диагностику для подтверждения устранения неисправности.


Как определить межвитковое замыкание электродвигателя

23.11.2022 USD = 60.6566 EUR = 62.1774 KZT = 13.0852

ООО «СЗЭМО «Инжиниринг» ООО «СЗЭМО «Электродвигатель» ООО «СЗЭМО «Завод Электромашина»

e-mail: [email protected]

Вход


ООО «СЗЭМО «Инжиниринг» ООО «СЗЭМО «Электродвигатель» ООО «СЗЭМО «Завод Электромашина»

+7 (812) 321-79-43 Выберите регион:

8 (800) 550 00 93 Звонок по России бесплатный

Заказать звонок

ООО «СЗЭМО «Инжиниринг» ООО «СЗЭМО «Электродвигатель» ООО «СЗЭМО «Завод Электромашина»

Закрыть

До 40 процентов случаев проблем с электродвигателем связано с межвитковым замыканием. Как правило, оно возникает в катушке обмотки возбуждения. Основные причины:

  • Перегрузка двигателя из-за неправильной его эксплуатации либо механических повреждений. Вследствие этого происходит перегрев обмоток статора и повреждение или разрушение их изоляционного слоя. В результате уменьшается сопротивление цепи, и контакт витков катушки ведет к замыканию и выходу двигателя из строя.
  • «Сухие» или заклинившие подшипники.
  • Заводской брак обмоток (либо их неудачная перемотка).
  • Попадание влаги внутрь агрегата из-за несоблюдения условий его хранения (например, во влажном месте).

Итак, причины более или менее понятны, теперь мы попытаемся разобраться: как определить межвитковое замыкание электродвигателя?

Если какая-либо часть статора сильно нагревается, стоит прекратить работу и провести диагностику агрегата. Мы предлагаем следующие варианты:

  • Токовые клещи. Измеряется нагрузка на каждую фазу, и, если на какой-либо из них она значительно увеличена, то это признак межвиткового замыкания. Однако чтобы избежать ошибки из-за, например, перекоса фаз на подстанции, стоит также измерить приходящее напряжение вольтметром.
  • Прозвон обмоток тестером. Прозванивается каждая обмотка в отдельности, затем полученные результаты сопротивления сверяются. Но следует учесть, что этот способ может оказаться неэффективным при замыкании 2-3 витков, т.к. в этом случае расхождение будет небольшим.
  • Измерения мегомметром. Чтобы обнаружить замыкание на корпус, один щуп прикладывается к корпусу двигателя, второй – к выходу обмоток в борно.
  • Проверить межвитковое замыкание электродвигателя также можно визуально. Агрегат разбирается и тщательно осматривается на предмет наличия сгоревшей части обмотки.

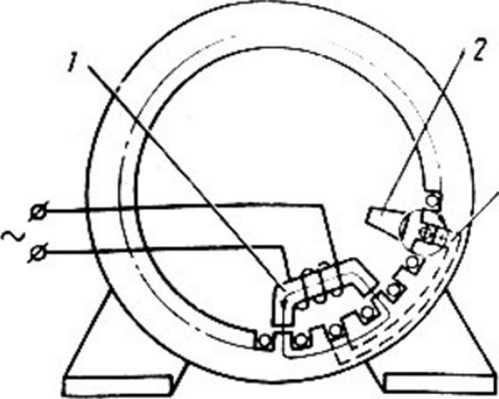

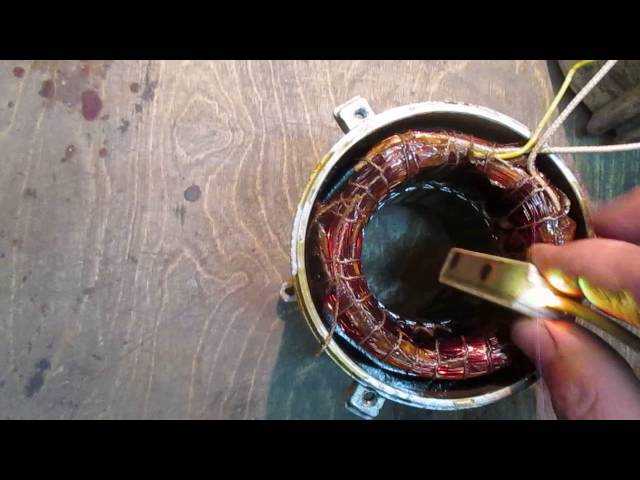

  • Проверка с помощью понижающего трехфазного трансформатора и шарика от подшипника или пластинки от трансформаторного железа. Этот способ считается самым надежным. Предупреждение: ни в коем случае не используйте данный алгоритм при напряжении в 380 вольт, это опасно для жизни! Последовательность действий такова: три фазы с понижающего трансформатора подаются на статор предварительно разобранного двигателя. Туда кидается шарик. Если он движется внутри статора по кругу – аппарат в рабочем состоянии. Если через несколько оборотов он «залипает» на одном месте – именно там и находится замыкание. Пластинка прикладывается к железу внутри статора. Если она «примагничивается», причин для беспокойства нет, а ее дребезжание указывает на межвитковое замыкание.

Следует также отметить, что все перечисленные выше способы проверки производятся исключительно с заземленным двигателем.

Таким образом, зная, как проверить обмотку электродвигателя на межвитковое замыкание, вы сможете самостоятельно выявить причину неисправности и принять решение о ее своевременном устранении.


Межвитковое замыкание обмотки статора генератора

Часто в генераторе автомобиля возникают проблемы с обмоткой статора. Ответвление проводника, образование зазоров и другие недостатки обычно приводят к замыканию детали или всего устройства. Однако определить наличие такое проблемы получается не сразу. Чтобы выявить неисправность, необходимо проверить обмотку мультиметром. Проверка выполняется быстро, однако владельцу потребуется разобрать агрегат. Если вы не хотите тратить время и имеете малый опыт, обратитесь в наш автосервис. ООО «ГС» быстро проведет диагностику многофункциональными инструментами или стендами, точно определит наличие неполадок и предложит выгодный способ ремонта в Санкт-Петербурге. Для записи на прием звоните по телефонам: +7 (812) 940-43-99, +7 (812) 917-37-67.

Записаться на ремонт

Мы перезвоним вам на указанный телефон и подтвердим запись

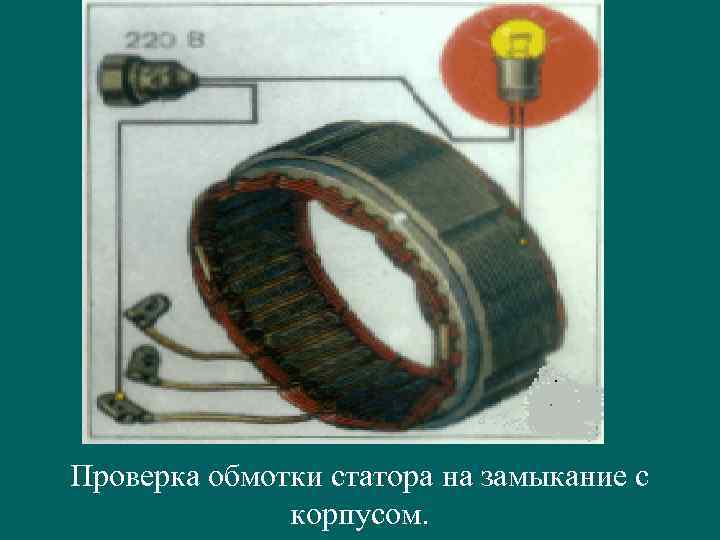

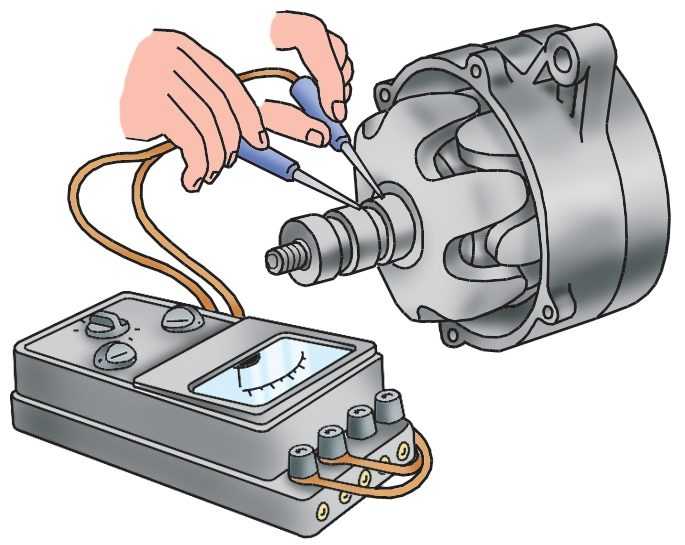

Как проверить обмотку статора на замыкание?

Не у всех имеется мультиметр. Однако для точного выполнения работ потребуется измеритель сопротивления. Он показывает количество Ом в конкретной части обмотки. При отсутствии возможности использовать специальные приборы, потребуется выполнить более сложные операции. Процесс проверки выполняется в следующем порядке:

  • демонтируйте генератор и разберите его до изъятия статора;
  • замкните лампочку на фазах АКБ;
  • поочередно подсоедините обмотку к фазам аккумулятора.

Обнаружить наличие замыкания между витками позволяет отсутствие питания на лампочке. Если она не горит, значит, в цепи имеется разрыв. С приборами процедура выполняется гораздо быстрее и точнее. Опытный автоэлектрик определит не только наличие разрыва, но и точный участок. В нашем автосервисе вы дополнительно сможете перемотать статор, что сэкономит деньги на покупке новой обмотки.

Как устранить неисправность?

Чтобы избавиться от проблемы, не обязательно покупать ротор или якорь в сборе. Электрический двигатель автомобиля изготавливается из составных деталей, поэтому можно выполнить замену только статора. Однако это не самое выгодное решение. Дешевле перемотать деталь. Правда, такая процедура требует опыта и знаний, поэтому стоит доверить работу профессионалам. Процесс происходит поэтапно. Особое внимание уделяется изоляции проводника. При этом обмотка должна иметь выводы в соответствии с конструктивными особенностями генератора.

Ремонт обмотки в ООО «ГС»

Наша компания выполняет перемотку статора с применением специальных инструментов. При этом вся работа проводится с постоянной проверкой диагностическим оборудованием путем пропускания тока через обмотку. Мы обеспечим:

  • кратчайшие сроки восстановления статора;
  • выгодные цены на услуги;
  • гарантийные сроки на отремонтированную деталь;
  • удобные способы оплаты и многое другое.

После завершения работ, один из специалистов проконсультирует клиента по вопросам возникновения проблем и способам их предотвращения в будущем. Наши советы помогут продлить срок службы генератора и избежать повторных поломок статора в будущем.
