Что такое терминальные программы для COM-порта. Как выбрать подходящую терминальную программу. Какие функции предлагают современные терминалы для работы с последовательным портом. Как настроить и использовать терминальную программу для отладки устройств.
Что такое терминальные программы для COM-порта и зачем они нужны
Терминальные программы для COM-порта — это специализированное программное обеспечение, которое позволяет подключаться к различным устройствам через последовательный интерфейс и обмениваться с ними данными. Такие программы выполняют роль виртуального терминала, через который можно отправлять команды на устройство и получать от него ответы.
Основные задачи, которые решают терминальные программы:
- Тестирование и отладка устройств с последовательным интерфейсом
- Настройка параметров устройств через командный интерфейс
- Мониторинг данных, передаваемых по COM-порту
- Эмуляция устройств для тестирования программного обеспечения
- Автоматизация работы с последовательными устройствами
Терминальные программы активно используются разработчиками электронных устройств, системными администраторами, инженерами по автоматизации и другими техническими специалистами в их повседневной работе.
Обзор популярных терминальных программ для работы с COM-портом
На сегодняшний день существует множество терминальных программ с различным функционалом. Рассмотрим наиболее популярные из них:
1. Terminal v1.9b by Bray
Одна из самых простых и удобных бесплатных терминальных программ. Основные возможности:
- Настройка параметров COM-порта (скорость, биты данных, четность и т.д.)
- Отправка и прием текстовых и HEX-данных
- Создание макросов для быстрой отправки команд
- Логирование обмена данными
- Поддержка работы с несколькими COM-портами одновременно
2. PuTTY
Популярный свободный SSH и Telnet клиент, который также поддерживает работу с последовательным портом. Возможности для работы с COM-портом:
- Настройка параметров соединения
- Эмуляция различных типов терминалов
- Поддержка Unicode
- Сохранение настроек подключения
3. RealTerm
Мощная терминальная программа с расширенными возможностями для отладки. Ключевые функции:
- Отображение данных в различных форматах (ASCII, HEX, десятичный и др.)
- Отправка файлов по COM-порту
- Захват данных в файл
- Работа с нестандартными скоростями передачи
- Управление сигналами RTS/DTR/BREAK
Ключевые функции современных терминальных программ
Современные терминальные программы предлагают широкий спектр возможностей для работы с COM-портом. Рассмотрим наиболее важные функции:
Настройка параметров соединения
Любая терминальная программа позволяет настроить основные параметры COM-порта:
- Номер COM-порта
- Количество бит данных
- Четность
- Количество стоповых бит
- Управление потоком
Некоторые программы также поддерживают работу с нестандартными скоростями передачи данных.
Отправка и прием данных
Терминальные программы позволяют отправлять на устройство текстовые команды или бинарные данные. Принятые от устройства данные отображаются в окне терминала. Многие программы поддерживают различные форматы отображения данных: ASCII, HEX, десятичный и т.д.
Логирование обмена данными
Важной функцией является возможность сохранения всего обмена данными в лог-файл для последующего анализа. Некоторые программы позволяют настроить фильтрацию логов по различным критериям.
Как выбрать подходящую терминальную программу для работы с COM-портом
При выборе терминальной программы стоит учитывать следующие факторы:
- Поддерживаемые операционные системы
- Набор необходимых функций
- Удобство интерфейса
- Возможности для автоматизации
- Стоимость (многие программы бесплатны)
- Наличие технической поддержки
Для большинства базовых задач хорошо подойдет бесплатная программа Terminal v1.9b. Для более сложных сценариев использования стоит обратить внимание на RealTerm или платные решения с расширенным функционалом.
Настройка и использование терминальной программы на примере Terminal v1.9b
Рассмотрим основные шаги по настройке и использованию популярной терминальной программы Terminal v1.9b:
- Скачайте и установите программу с официального сайта
- Подключите устройство к компьютеру через COM-порт
- Запустите Terminal v1.9b
- В верхней панели выберите номер COM-порта, к которому подключено устройство
- Настройте параметры соединения (скорость, биты данных, четность и т.д.) в соответствии с документацией на устройство
- Нажмите кнопку «Connect» для открытия COM-порта
- В нижнем поле вводите команды для отправки на устройство
- Ответы от устройства будут отображаться в основном окне программы
Для удобства работы рекомендуется настроить макросы для часто используемых команд и включить логирование обмена данными.
Применение терминальных программ для отладки устройств с последовательным интерфейсом
Терминальные программы являются незаменимым инструментом при разработке и отладке устройств с последовательным интерфейсом. Вот несколько типичных сценариев их применения:
- Проверка работоспособности устройства путем отправки тестовых команд
- Настройка параметров устройства через командный интерфейс
- Мониторинг отладочных сообщений, выводимых устройством
- Обновление прошивки устройства по последовательному интерфейсу
- Эмуляция работы устройства для тестирования программного обеспечения
Использование терминальных программ позволяет значительно ускорить и упростить процесс отладки, особенно на ранних этапах разработки.
Расширенные возможности современных терминальных программ
Помимо базовых функций, многие современные терминальные программы предлагают ряд продвинутых возможностей:
- Скриптинг и автоматизация — возможность создавать сценарии для автоматизации тестирования или настройки устройств
- Графическое отображение данных — построение графиков и диаграмм на основе полученных данных
- Эмуляция протоколов — поддержка работы с различными протоколами поверх COM-порта (Modbus, SLIP и др.)
- Удаленный доступ — возможность работы с COM-портами через сеть
- Интеграция с другими инструментами разработки
Эти расширенные функции могут значительно повысить эффективность работы при разработке и отладке сложных систем.
Как пользоваться терминальной программой Terminal 1.9b / База знаний / Radiofid
- База знаний
- Программное обеспечение
Как работать с устройствами по COM-порту с помощью терминальной программы?
В различных инструкциях и руководствах вы можете увидеть рекомендации по работе с устройствами через терминальную программу. Как правило, такие действия производят с помощью HyperTerminal — стандартной программы в операционных системах Windows. Мы же рекомендуем использовать терминальную программу «Terminal v1.9b by bray», потому что это более гибкий и удобный в работе инструмент. Ниже мы расскажем как работать с нашими устройствами на примере именно этой программы.
В первую очередь подключите устройство, с которым собираетесь работать, к компьютеру через COM-порт. Подключите питание.
Теперь запустите Terminal v1.9b.

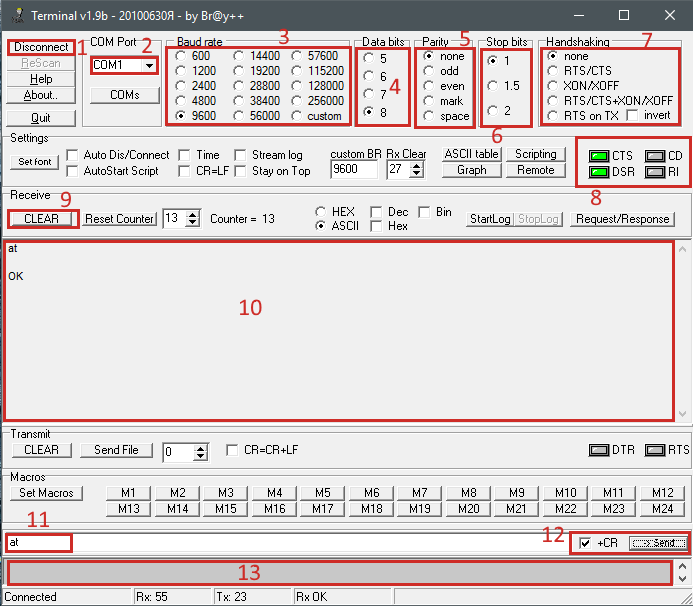

Интерфейс и основные настройки подключения по порту
В верхнем поле находятся параметры подключения:
- Колонка №1:
Connect — кнопка для открытия COM-порта,
Rescan — пересканировать список COM-портов,
Help — справка,
About.
. — о программе,
Quit — выход из программы.Колонка №2:
- Поле выбора номера COM-порта для подключения.
Колонка №3: - Выбор скорости COM-порта.
Колонка №4: - Выбор количества бит данных.
Колонка №5: - Выбор четности.
Колонка №6:
Выбор количества стоповых бит.
Колонка №7: - Выбор типа управления потоком.
. — о программе,
В разделе Settings находятся дополнительные параметры. Они пригодятся для написания скриптов, работы с нестандартными скоростями или для записи лога от устройства.
В разделе Recieve находятся параметры отображения ответа от устройства.
Макросы
Поле Macros предназначено для создания пользовательских быстрых клавиш.
Для этого нужно нажать на кнопку SetMacros и в открывшемся окне присвоить каждой кнопке определённую последовательность символов, которая будет отправляться на устройство.
- Блок №1:
Поле для ввода последовательности символов для отправки. Для того чтобы отправить специальные символы, необходимо воспользоваться ASCII таблицей и ввести код символа, предварительно экранировав его знаком «$«. Например, на картинке выше, вы можете видеть экранированный символ возврата каретки $0D (нажатие клавиши Enter )
Блок №2: - Здесь в левом поле задаётся имя кнопки, а в правом отображается сама кнопка.
Блок №3: - Тут задаётся задержка при автоматическом повторении команд.
Блок №4: - Включение автоматического повтора команды через интервал времени, заданный в п. 3.
3.Кнопки Load и Save позволяют сохранить или загрузить файл с макросами, введёнными в этом окне.
Отправка и прием данных
Блок №1:
В этом большом поле вы будете видеть ответы от вашего устройства.
Если в разделе «Settings» вы не забыли поставить галочку «Time«, то перед каждой строкой будет проставлена метка времени. Это бывает очень полезно при анализе логов с устройства.
Блок №2:
Тут находится поле для отправки текста сообщений. Установленная галочка
Блок №3:
В самом низу находится поле, где вы можете видеть отправленные на устройство команды.
Теперь вы знакомы с интерфейсом Terminal 1.
9b!
Как происходит общение с устройством, вы можете посмотреть в этих статьях:
- Настройка модемов для работы по технологии CSD.
- Проверка работоспособности передачи данных по технологии CSD.
Статья
Предыдущая статья: Поддерживает ли маршрутизатор iRZ RC1 дискретные входы/выходы?
Следующая статья: ATM Control выдает ошибку чтения или записи
Эта статья была полезна для 120 людей. Эта статья помогла Вам?
COM PORT программа (ком-порт) | NiceTV
Вы здесь
Главная › Программы для электроники › Программа terminal Extem (ОС Windows) для удобной работы с внешими модемами для сом-портов, с помощью команд модема. Специализирована для модемов основанных на чипах фирмы “Rockwell”: RCV336ACF/SVD, RCVDL56ACF/SVD, RCV56ACF/SVD, RCV56DPF, а также их аналогах. Данная программа рассчитана для внешних модемов подключаемых к COM порту (КОМ порту). Настройка осуществлятеся следующими этапами: инициализация порта к которому подключен модем и настройте параметры интерфейса.
Определите порт модема, укажите скорость обмена между компьютером и модемом (по умолчанию используется COM1 и скорость 115200). Настройка интерфейса: цвет фона текстового поля, цвет текста, фон командной строки. Любые установленные настройки для сом-порта и интерфейса можно сохранить кнопкой “сохранить настройки”. Рекомендую сохранить все настройки этой кнопкой. Команды для модемов возможно вводить как из панели команд (меню слева), так и через командную строку. В Extem предусмотрен шестнадцатиричный ввод с командной строки. Переключение между режимами “ASCII” и “Hex” осуществляется щелчком мыши по строчке расположенной ниже кнопки “зачистить”. Повторный щелчок вернёт режим (по умолчанию режим ввода ASCII). Ввод команд осуществляется по правилам Hex-чисел (0123456789abcdef). Из hex-чисел формируется байт (потолок для каждого числа: ff). Числа можно вводить: с пробелами или без них, регистр символов значение не имеет.
Справочник AT-команд протоколы 56k (v.90), а также V.
25 и V.80.
История Extem
Terminal Extem с более удобным интерфейсом, англоязычно ориентированная. Внесено несколько строк ввода команд.
Добавлены кнопки управления. Заполненые строки автоматически сохраняются и загружаются при закрытии и открытии программы. Установлена кнопка TEXT/HEX. Добавлен HEX Monitor, который отображает байты RX и TX в шестнадцатеричном виде. При включеных галочках CR к отправляемому тексту будет добавлен байт CR(0Dh) — возврат корретки. Окна TEXT и HEX monitor имеют ограничение на кол-во символов до 64К.
Программа полезна как при работе и настройке модемов. Может использоваться как монитор ком порта. Extem также полезен для разработчиков микроконтроллерной электроники.
Extem v1.2
Исправления и добавления:
- Добавлен инсталлятор программы
- Оптимизирован интерфейс для тем Windows Vista и Windows 7
- Добавлены элементы управления содержимым
- Проводится проверка HEX-ввода
- Отображаются сообщения в статусе
- Исправлен файл конфигурации, автоматическое сохранение всех настроек, размеров и позиций окна
- Добавлена справка
- При доступе в Интернет производится проверка обновлений
Скачать Extem v1.
2 400кб.
