Что такое SMD-транзистор и его особенности

SMD-транзистор (Surface Mounted Device) — это полупроводниковый прибор для поверхностного монтажа, широко применяемый в современной электронике. Основные особенности SMD-транзисторов:

  • Компактные размеры корпуса
  • Отсутствие выводов — монтаж осуществляется за счет контактных площадок
  • Возможность автоматизированного монтажа на плату
  • Более высокая плотность монтажа по сравнению с выводными транзисторами
  • Меньшая паразитная индуктивность и емкость выводов

SMD-транзисторы бывают биполярными (NPN и PNP) и полевыми (MOSFET). Их применяют для усиления, коммутации и преобразования электрических сигналов в различных электронных устройствах.

Подготовка к проверке SMD-транзистора

Перед тестированием SMD-транзистора необходимо выполнить следующие подготовительные шаги:

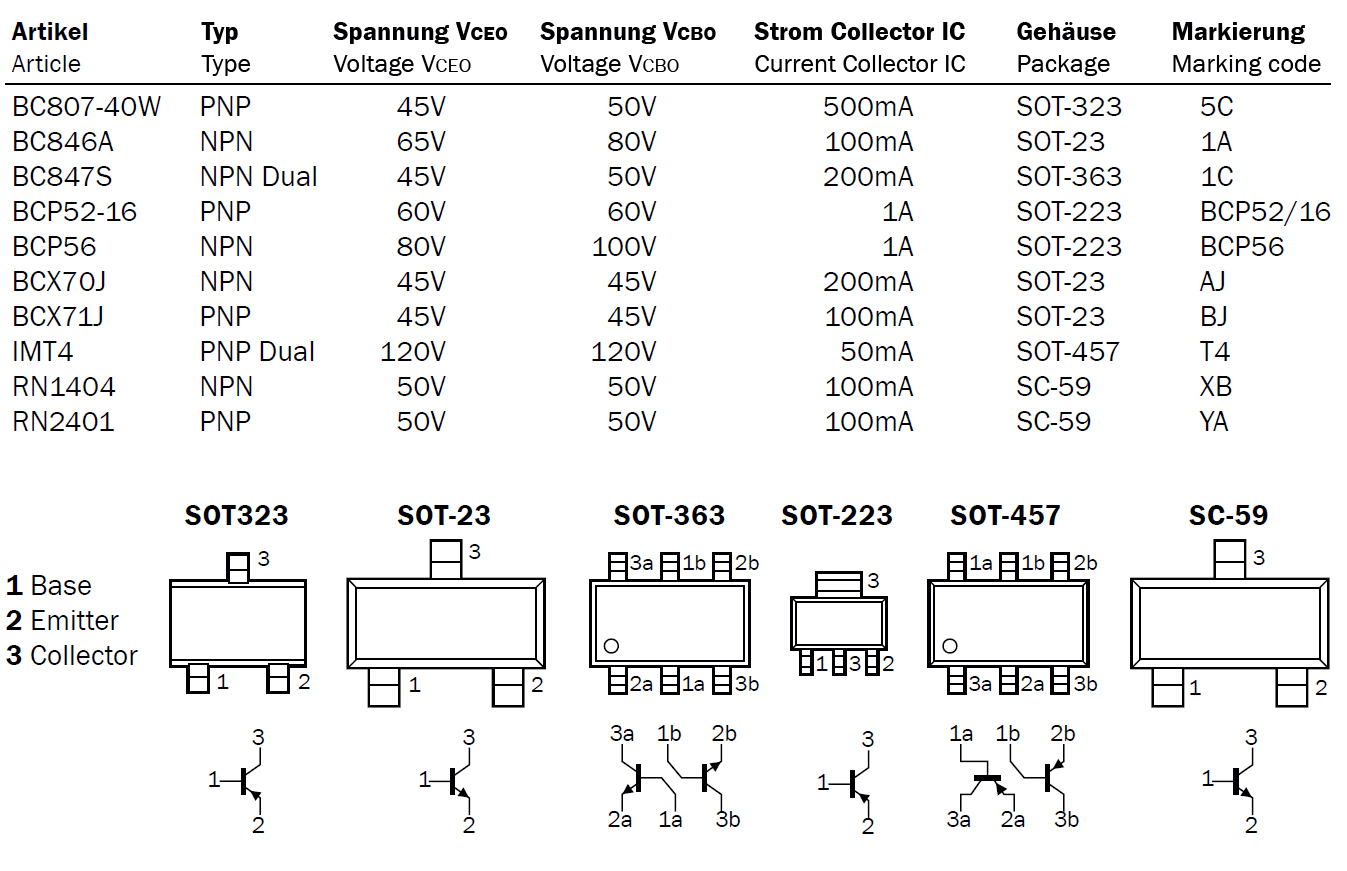

  1. Определить тип и модель транзистора по маркировке на корпусе

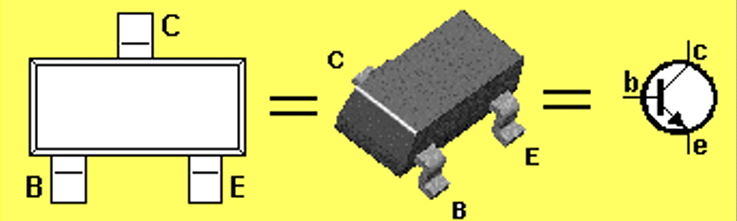

  2. Найти в datasheet схему расположения выводов (цоколёвку)
  3. Подготовить цифровой мультиметр с функцией проверки диодов
  4. Установить мультиметр в режим прозвонки диодов
  5. Очистить контактные площадки транзистора от окислов и загрязнений

Правильная подготовка позволит корректно провести диагностику и избежать ошибок при измерениях.

Проверка биполярного SMD-транзистора

Для проверки биполярного SMD-транзистора выполните следующие действия:

  1. Подключите черный щуп мультиметра к эмиттеру (E), а красный к базе (B)
  2. Измерьте прямое падение напряжения на переходе база-эмиттер
  3. Поменяйте полярность и измерьте обратный ток перехода база-эмиттер
  4. Аналогично проверьте переход база-коллектор
  5. Измерьте сопротивление между коллектором и эмиттером в обоих направлениях

Для исправного NPN-транзистора прямое падение напряжения должно составлять 0.6-0.7 В, а обратный ток должен отсутствовать. У PNP-транзистора полярность измерений противоположная.

Тестирование полевого SMD-транзистора

Процедура проверки полевого SMD-транзистора отличается от биполярного:


  1. Измерьте сопротивление между затвором и истоком/стоком — оно должно быть очень высоким
  2. Проверьте канал, измерив сопротивление между истоком и стоком
  3. Подайте напряжение на затвор и повторно измерьте сопротивление канала
  4. Убедитесь, что при подаче напряжения на затвор сопротивление канала изменяется

У исправного полевого транзистора сопротивление канала должно меняться при подаче управляющего напряжения на затвор. Отсутствие реакции говорит о неисправности.

На что обращать внимание при диагностике

При проверке SMD-транзисторов следует учитывать следующие моменты:

  • Не все мультиметры позволяют корректно тестировать полевые транзисторы
  • Важно правильно определить цоколевку транзистора перед проверкой
  • Статическое электричество может повредить транзистор, соблюдайте меры предосторожности
  • Некоторые SMD-транзисторы имеют встроенные защитные диоды
  • Сравнивайте результаты измерений с типовыми значениями из datasheet

Внимательность к деталям и соблюдение методики тестирования позволят точно определить исправность SMD-транзистора.


Типичные неисправности SMD-транзисторов

Наиболее распространенные дефекты SMD-транзисторов:

  • Пробой p-n перехода — низкое сопротивление в обоих направлениях
  • Обрыв перехода — отсутствие проводимости
  • Утечка — повышенный обратный ток перехода
  • Частичный пробой — нестабильные параметры
  • Тепловой пробой — выгорание кристалла

При обнаружении любой из этих неисправностей SMD-транзистор подлежит замене. Ремонт таких компонентов, как правило, невозможен.

Советы по замене неисправных SMD-транзисторов

Если диагностика показала неисправность SMD-транзистора, при его замене придерживайтесь следующих рекомендаций:

  1. Подберите полный аналог по всем ключевым параметрам
  2. Используйте паяльную станцию с регулировкой температуры
  3. Применяйте флюс и припой для бессвинцовой пайки
  4. Не перегревайте компонент при демонтаже и монтаже
  5. Проверьте качество пайки и отсутствие замыканий после замены

Правильный подбор компонента и аккуратный монтаж обеспечат надежную работу устройства после ремонта.


Как проверить транзистор мультиметром на работоспособность – простой метод проверки

Рубрика: Статьи про радиодетали, Электрические измерения

Опубликовано 11.12.2022   ·   Комментарии: 0   ·   На чтение: 5 мин   ·   Просмотры:

Post Views: 61

При помощи мультиметра можно относительно быстро проверить транзистор на исправность. В этой статье рассмотрим несколько примеров простой проверки транзисторов.

Содержание

Особенности проверки транзисторов

В зависимости от требуемых характеристик, технологий изготовлений и назначения (SMD, силовые и т.п), транзисторы выпускаются в разных корпусах.

Расположение контактов отличается от типа корпуса, поэтому для начала проверки транзистора желательно узнать его цоколёку (распиновку) в даташите (описании).

Можно ли проверить транзисторы, не выпаивая их из платы

Любые радиодетали желательно проверять вне платы. На плате могут быть другие радиодетали, которые могут шунтировать проверяемую деталь. Однако можно выпаять пару контактов, или проводников, которые не будут влиять на показания проверки.

Пример проверки транзисторов мультиметром

Рассмотрим на нескольких примерах простую проверку биполярных транзисторов.

Что именно будет проверяться

У транзисторов можно быстро проверить на исправность его p-n переходы.

У биполярных их два. Если один из них неисправен, это значит, что транзистор подлежит замене. Исключения бывают если внутри корпуса транзистора находится шунтирующий диод.

Настройка мультиметра

Для простой проверки транзисторов подойдет любой мультиметр с функцией диодной позвонки. В этой статье мультиметр DT830B. Подключаем черный щуп в «COM», а красный щуп в «VΩmA». Подключать щупы нужно согласно цветам, иначе будет путаница при измерениях.

Устанавливаем переключатель мультиметра на режим диодной прозвонки.

Что такое диодная прозвонка? Это режим мультиметра при котором на щупы от батареи подается напряжение. Результат падения напряжения на измеряемом объекте будет показан на экране прибора. Т.е. это режим, который измеряет падение напряжения.
Этим режимом диодной позвонки будем открывать p-n переходы транзисторов.
В зависимости от мультиметра режим диодной прозвонки может быть со звуковым оповещением или без него.

Если будет падения напряжения около нуля и у прибора есть звуковое оповещение, то он будет пищать.
Чтобы убедиться в правильности установки щупов и режима работы мультиметра соединяем вместе щупы. Экран покажет значения около 0. Это нормально, поскольку модель не учитывает падения напряжения на щупах.

Пошаговая проверка транзисторов мультиметром

В качестве примера рассмотрим проверку популярного биполярного транзистора КТ315.

Это n-p-n транзистор, т.е. транзистор обратной проводимости.
База у КТ315 находится справа, эмиттер слева, а коллектор по центу.
Чтобы проверить один p-n переход транзистора, нужно поставить красный щуп на p контакт, а черный щуп на n контакт. Это называется прямое включение p-n перехода.

КТ315 n-p-n транзистор, собственно на базу ставится плюс (красный щуп), а на коллектор и эмиттер в порядке проверки переходов минус (черный щуп), но у них будут отличия в показания измерения падения напряжения на их переходах.

Согласно цокол1вке КТ315 ставим красный щуп на базу, а черный щуп на коллектор. Прибор покажет падение напряжения.

Если поставить щупы наоборот, черный на базу, а красный на коллектор, то мультиметр покажет зашкаливающее значение (1).

Это нормально, поскольку p-n переход будет подключен в обратную сторону, и его сопротивление будет настолько велико, что на нем будет огромное падение напряжения, и мультиметр не может измерить его.

Проверка p-n перехода база-коллектор показала, что он исправен.
Теперь ставим черный щуп на эмиттер, и проверяем p-n переход база-эмиттер.

Измерения оказываются больше, чем у перехода базы-коллектор. Это нормальное значение, на эмиттере всегда будет большее падение напряжение, чем на коллекторе.

Проверка комплементарной пары

Проверим биполярный транзистор прямой проводимости, КТ361.

Это практический такой же транзистор, как и КТ315, но противоположной проводимости (p-n-p).

У них одинаковый корпус, характеристики и цоколёвка (расположение выводов). Такие транзисторы, как КТ361 и КТ315 называют комплементарными. Они могут работать в одной схеме усиливая сигналы разной полярности поочередно.

Внешне отличаются маркировкой. У КТ361Г буква по центру, у КТ315Б находится слева.
Значит проверка мультиметром аналогичная как КТ315, только щупы наоборот. Ставим черный щуп на базу, красный на коллектор. Переход исправен.

Черный щуп на базу, красный на эмиттер. Переход база эмиттер тоже исправен.

Пример неисправного биполярного транзистора

Теперь попробуем проверить транзистор, который вышел из строя в схеме.
Это такой же КТ315 как был выше в статье.

Проверяем переход база коллектор.

Мультиметр показывает практические нулевое падение напряжения. Переход полностью разрушен тепловым пробоем.
Теперь проверяем переход база эмиттер.

Мультиметр показывает 1. Такой показатель означает, что-либо это предел измерения, либо обрыв. Переход база коллектор уже поврежден, и по исправному КТ315 знаем, что он не может показывать такие значения. Этот транзистор полностью неисправен. Причем неважно уже каким образом подключать щупы к контактам, p-n переходы транзистора разрушены.

Как еще можно проверить транзисторы помимо мультиметра

Не всегда мультиметр может быть удобен для измерений, а иногда можно и без измерений понять, что проверяемая деталь полностью вышла из строя.

Визуальная диагностика

Нередко на транзисторах, особенно силовых (которые работают в цепях питания) остаются следы при возникновении неисправностей. Они такие же как у микросхем – сколы, трещины, следы нагара или дыры на корпусе. Такие транзисторы с большой вероятности уже неисправны, а диагностика измерениями подтвердит это.

Быстрая проверка ESR-тестерами

Еще быстрее можно проверить транзисторы при помощи ESR-тестеров.

Зачем тогда проверка мультиметром? Иногда она действительно быстрее, к тому же у транзисторов разные корпуса, и не всегда будет удобно проверять их ESR-тестерами. Какой-нибудь КТ315 да, а вот небольшой SMD транзистор уже проблематичное, придется подключать щупы в колодку прибора.

Post Views: 61



Как проверить полевой МОП (Mosfet) — транзистор цифровым мультиметром — Интернет-журнал «Электрон» Выпуск №5

В этой статье я расскажу вам, как проверить полевой транзистор с изолированным затвором, то есть МОП-транзистор. Это вторая часть статьи по проверки полевых транзисторов. В первой части я рассказывал, как проверить транзистор с управляющим p-n переходом.

Да, полевые транзисторы с управляющим p-n переходом уходят в прошлое, а сейчас в современных схемах применяются более совершенные полевые транзисторы с изолированным затвором. Тогда предлагаю научиться их проверять.

Но для того, что бы понять, как проверить полевой транзистор, давайте я вам в двух словах расскажу, как он устроен.

Полевой транзистор с изолированным затвором мы знаем под более привычным названием МОП -транзистор (метал -окисел-полупроводник), МДП -транзистор(метал -диэлектрик-полупроводник), либо в английском варианте MOSFET(Metal-Oxide-Semiconductor-Field-Effect-Transistor)

Эти аббревиатуры вытекают из структуры построения транзистора. А именно.

Структура полевого MOSFET транзистора.

Для создания МОП-транзистора берется подложка, выполненная из p-полупроводника, где основными носителями заряда являются положительные заряды, так называемые дырки. На рисунке вы видите, что вокруг ядра атома кремния вращаются электроны, обозначенные белыми шариками.

Когда электрон покидает атом, в этом месте образуется «дырка» и атом приобретает положительный заряд, то есть становиться положительным ионом. Дырки на модели обозначены, как зеленые шарики.

На p-подложке создаются две высоколегированные n-области, то есть области с большим количеством свободных электронов. На рисунке эти свободные электроны обозначены красными шариками.

Свободные электроны свободно перемещаются по n-области. Именно они впоследствии и будут участвовать в создании тока через МДП-тназистор.

Пространство между двумя n-областями, называемое каналом покрывается диэлектриком, обычно это диоксид кремния.

Над диэлектрическим слоем располагают металлический слой. N-области и металлический слой соединяют с выводами будущего транзистора.

Выводы транзистора называются исток, затвор и сток.

Ток в МОП-транзисторе течет от истока через канал к стоку. Для управления этим током служит изолированный затвор.

Однако если подключить напряжение между истоком и стоком, при отсутствии напряжения на затворе ток через транзистор не потечет, потому что на его пути будет барьер из p-полупроводника.

Если подать на затвор положительное напряжение, относительно истока, то возникающее электрическое поле будет к области под затвором притягивать электроны и выталкивать дырки.

По достижению определенной концентрации электронов под затвором, между истоком и стоком создается тонкий n-канал, по которому потечет ток от истока к стоку.

Следует сказать, что ток через транзистор можно увеличить, если подать больший потенциал напряжения на затвор. При этом канал становиться шире, что приводит к увеличению тока между истоком и стоком.

МДП-транзистор с каналом p-типа имеет аналогичную структуру, однако подложка в таком транзисторе выполнена из полупроводника n-типа, а области истока и стока из высоколегированного полупроводника p-типа.

В таком полевом транзисторе основными носителями заряда являются положительные ионы (дырки). Для того, что бы открыть канал в полевом транзисторе с каналом p-типа необходимо на затвор подать отрицательный потенциал.



Проверка полевого MOSFET транзистора цифровым мультиметром

Для примера возьмем полевой МОП-транзистор с каналом n-типа IRF 640. Условно-графическое обозначение такого транзистора и его цоколевку вы видите на следующем рисунке.

Перед началом проверки транзистора замкните все его выводы между собой, что бы снять возможный заряд с транзистора.

Проверка встроенного диода

Для начал следует подготовить мультимер и перевести его в режим проверки диодов. Для этого переключатель режимов/пределов установите в положение с изображением диода.

В этом режиме мультиметр при подключении диода в прямом направлении (плюс прибора на анод, минус прибора на катод) показывает падение напряжения на p-n переходе диода. При включении диода в обратном направлении мультиметр показывает «1».

Итак, подключаем щупы мультиметра, как было сказано выше, в прямом включении диода. Таким образом, красный шум (+) подключаем на исток, а черный (-) на сток.

Мультиметр должен показать падение напряжение на переходе порядка 0,5-0,7.

Меняем полярность подключения встроенного диода, при этом мультиметр, при исправности диода покажет «1».

Проверка работы полевого МОП транзистора

Проверяемый нами МОП-транзистор имеет канал n-типа, поэтому, что бы канал стал электропроводен необходимо на затвор транзистора относительно истока либо стока подать положительный потенциал. При этом электроны из подложки переместятся в канал, а дырки будут вытолкнуты из канала. В результате канал между истоком и стоком станет электропроводен и через транзистор потечет ток.

Для открытия транзистора будет достаточно напряжения на щупах мультиметра в режиме прозвонки диодов.

Поэтому черный (отрицательный) щуп мультиметра подключаем на исток (или сток), а красным касаемся затвора.

Если транзистор исправен, то канал исток-сток станет электропроводным, то есть транзистор откроется.

Теперь если прозвонить канал исток-сток, то мультиметр покажет какое-то значение падение напряжения на канале, в виду того, что через транзистор потечет ток.

Таким образом черный щуп транзистора ставим на исток, а красный на сток и мультиметр покажет падение напряжение на канале.



Если поменять полярность щупов, то показания мультиметра будут примерно одинаковыми.

Что бы закрыть транзистор достаточно относительно истока на затвор подать отрицательный потенциал.

Следовательно, подключаем положительный (красный) щуп мультиметра на исток, а черным касаемся затвор.

При этом исправный транзистор закроется. И если после этого прозвонить канал исток-сток, то мультиметр покажет лишь падение напряжения на встроенном диоде.

Если транзистор управляется напряжением с мультиметра (то есть открывается и закрывается), значит можно сделать вывод, что транзистор исправен.

Проверка полевого МОП – транзистора с каналом p-типа осуществляется подобным образом. За тем исключением, что во всех пунктах проверки полярность подключения щупов меняется на противоположную.

Более подробно и просто всю методику проверки полевого транзистора я изложил в следующем видеоуроке:

Как определить транзистор SMD? И как это проверить? Решенный

Транзисторы используются во многих электронных и электрических устройствах; они имеют много применений, например, для переключения и усиления. Транзисторы для поверхностного монтажа являются одним из типов транзисторов. SMD-транзисторы используются в основном в компьютерных платах, , так как же идентифицировать SMD-транзисторы?

Как определить транзистор SMD?

Чтобы идентифицировать транзистор SMD, необходимо знать форму транзистора; это прямоугольная коробочка черного цвета со штифтами по бокам . Штыри используются для пайки транзистора в компьютерных платах. Кроме того, вы можете найти код, указанный на его корпусе, а затем использовать кодовую книгу SMD, чтобы подтвердить, что это транзистор.

К сожалению, некоторые устройства могут иметь один и тот же код в кодовой книге SMD, даже если их разработал один и тот же производитель . Поэтому, если вы обнаружите, что код на корпусе транзистора также используется для другого компонента, вы можете использовать стиль формы транзистора, чтобы различать их.

Из чего сделан SMD-транзистор?

Транзисторы для поверхностного монтажа изготавливаются из полупроводниковых материалов и являются основным компонентом транзистора . Полупроводниковые материалы проводят только часть проходящего через них тока; это делает транзистор используемым в качестве усилителя или переключателя. Усилители обычно представляют собой транзисторы, используемые для усиления сигналов.

Электрические сигналы поступают из определенной точки транзистора; они перетекают в среднюю часть после прохождения барьера ; в средней части находится заряд, подаваемый на вход. После усиления сигналы выходят из транзистора через третью секцию; усиление может быть в сто раз больше входного.

Связанные материалы:

Как найти коллектор, эмиттер и базу…

Как определить конденсатор SMD? (С и без…

Как определить плавкий предохранитель поверхностного монтажа (SMD)? Полное руководство

Положения и условия

Провода какого цвета можно сочетать? Полное руководство

Почему у потенциометра 2, 3 и 6 контактов?…

Можно ли закрепить другие транзисторы, как SMD?

Да, другие резисторы могут быть закреплены на компьютерных платах, например, для поверхностного монтажа; однако транзисторы SMD предпочтительнее с компьютерными платами . Транзисторы с биполярным переходом — самый популярный тип транзисторов; у них есть два положительно-отрицательных ворот, через которые должны пройти сигналы.

Какие существуют типы биполярных транзисторов?

  • Транзисторы PNP
  • Транзисторы NPN

PNP положительный-отрицательный-положительный; между тем, NPN состоит из отрицательного-положительного-отрицательного. Ток усиливается после пересечения вторых ворот; он входит в систему через среднюю часть.

Другим типом транзистора для поверхностного монтажа является полевой транзистор на основе оксида металла и полупроводника 9.0010 .

Тип MOSFET представляет собой особый тип SMD транзистора , поскольку он может быть как положительным, так и отрицательным . Центральный зонд получает ток из центральной области; центральная область имеет тот же заряд, что и подключенный к ней порт вывода/ввода. Остальная часть корпуса транзистора имеет противоположный заряд.

Как защитить транзистор SMD?

Чтобы защитить SMD-транзистор, вы должны быть очень осторожны при его закреплении на плате компьютера, поскольку транзисторы очень хрупкие , что не относится к другим компонентам. Поэтому пользоваться паяльником нужно очень осторожно, чтобы не повредить транзистор. Начните припаивать металлические штыри отдельно.

Независимо от того, было ли их два или три, каждый металлический штырь должен припаиваться по одному и оставлять часть в покое после припайки каждого штыря . Температура транзистора должна снизиться, чтобы защитить его от теплового повреждения.

Источник

Как проверить транзистор SMD?

Для проверки SMD-транзистора вам понадобится мультиметр; к транзистору подключается мультиметр, чтобы посмотреть, дает он показание или нет ; однако проверить транзистор не так просто; вам необходимо выполнить несколько определенных шагов:

Шаг первый

Подключите положительный щуп мультиметра к базе транзистора, а затем подключите отрицательный щуп мультиметра к эмиттеру транзистора . Если у вас хороший транзистор NPN  транзистор, показания мультиметра должны быть в пределах от 0,45 В до 0,9 В; в то время как для транзисторов PNP это OL .

Шаг второй

Подключите отрицательный щуп мультиметра к коллектору транзистора, а затем подключите положительный щуп мультиметра к базе транзистора . Если у вас хороший транзистор NPN , показания мультиметра должны быть в пределах от 0,45 В до 0,9 В; в то время как для транзисторов PNP это ОЛ .

Шаг третий

Подключите положительный щуп мультиметра к эмиттеру транзистора, а затем подключите отрицательный щуп мультиметра к базе транзистора . Если у вас хороший транзистор PNP , показания мультиметра должны быть в пределах от 0,45 до 0,9 вольт; между тем, для транзисторов NPN это OL.

Шаг четвертый

Подключите отрицательный щуп мультиметра к базе транзистора, а затем подключите положительный щуп мультиметра к коллектору транзистора. Если у вас хороший транзистор PNP , показания мультиметра должны быть в пределах от 0,45 В до 0,9 В; между тем, для транзисторов NPN это OL .

Шаг пятый

Подключите положительный щуп мультиметра к коллектору транзистора, а затем подключите отрицательный щуп мультиметра к эмиттеру транзистора. Если у вас хороший транзистор, будь то NPN или PNP, показание должно быть ОЛ.

Если вы поменяли местами два щупа, подключите положительный щуп мультиметра к эмиттеру транзистора, а затем подключите отрицательный щуп мультиметра к коллектору транзистора . Показание также должно быть OL.

Что такое SMD-транзистор?

Транзистор SMD представляет собой устройство для поверхностного монтажа и отличается от других транзисторов; он припаян непосредственно к компьютерным платам с помощью штифтов сбоку, свинца и паяльника. Хотя установить транзистор для поверхностного монтажа несложно, он может легко сломаться.

Платы, используемые для SMD-транзисторов, дешевле обычных плат; сквозные транзисторы являются альтернативой транзисторам для поверхностного монтажа ; они крепятся к компьютерным платам с помощью металлических штырей. Платы имеют отверстия, в которые можно вставить и просверлить металлические штыри, но их производство может быть дорогостоящим.

Заключение

Подводя итог, можно сказать, что транзисторы для поверхностного монтажа являются одним из типов транзисторов; Транзисторы SMD используются в основном в компьютерных платах, используются в качестве усилителя или в качестве переключателя и используется для усиления электрических сигналов; они могут быть усилены в сто раз по сравнению с их вводом. Вы можете идентифицировать резистор SMD, используя кодовую книгу SMD.

Чтобы идентифицировать SMD-транзистор, вы должны знать форму транзистора; это прямоугольная коробка черного цвета с контактами по бокам . Штыри используются для пайки транзистора в компьютерных платах. Кроме того, вы можете найти код, указанный на его корпусе, а затем использовать кодовую книгу SMD, чтобы подтвердить, что это транзистор.

Однако  других резисторов можно прикрепить к компьютерным платам, например, для поверхностного монтажа; однако транзисторы SMD предпочтительнее с компьютерными платами . Транзисторы с биполярным переходом — самый популярный тип транзисторов; у них есть два положительно-отрицательных ворот, через которые должны пройти сигналы.

Мухаммад Яссер

Я амбициозен и миролюбив, всегда стремлюсь совершенствоваться и узнавать больше. люблю читать и писать; письмо помогает мне лучше думать и очищать разум. Одно из моих увлечений — проекты «сделай сам»; Я люблю все делать сам. Так приятно учить других людей тому, что знаешь сам; помощь людям делает из вас великого человека.

Транзистор для поверхностного монтажа (SMD-транзистор)

Сантош Дас | Последнее обновление: 29 марта 2023 г.

Транзистор для поверхностного монтажа в мобильном телефоне — SMT-транзистор представляет собой компонент поверхностного монтажа, изготовленный из полупроводников, таких как кремний или германий. Типы SMD-транзисторов: NPN, PNP

Транзистор для поверхностного монтажа или SMT-транзистор представляет собой электронный компонент SMD, изготовленный из полупроводникового материала, такого как кремний или германий. Существует 2 типа транзисторов для поверхностного монтажа:

  1. Тип НПН
  2. ПНП Тип

Содержание

Выводы транзистора

Имеется три вывода транзистора поверхностного монтажа или сквозного транзистора:

  1. Амперметр (E) 90 010 – Течет ток при получении прямого смещения. Электроны испускаются в NPN-транзисторах, тогда как PNP-транзисторы излучают « отверстия ».
  2. Коллектор (С) – Вывод транзистора, который принимает испускаемые электроны или дырки.
    Коллектор всегда работает или в режиме обратного смещения.
  3. Основание (B) – Слой между амперметром и коллектором называется основанием. База демонстрирует свойство показывать низкое сопротивление при прямом смещении перехода амперметра и высокое при обратном смещении коллекторного перехода.

Факты о транзисторе

  1. Символ : Q или V, TR
  2. Функция : переключение, усиление, регулирование напряжения.
  3. Блок : Транзисторы идентифицируются в соответствии с кодом.

Цифровой транзистор для поверхностного монтажа

Цифровой транзистор, сопротивление встроено в базу и амперметр. Этот транзистор также называется RET ( Resistance Equipped Transistor ). Этот тип транзистора используется в мобильных телефонах для уменьшения потребляемого тока.

Полевой транзистор (FET)

Этот тип транзистора управляется напряжением, а не током.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
