Как проверить транзистор на работоспособность. Как проверить транзистор мультиметром: пошаговая инструкция и советы

Как правильно проверить работоспособность транзистора с помощью мультиметра. Какие показания указывают на исправность или неисправность транзистора. Как отличить NPN и PNP транзисторы при проверке. На что обратить внимание при тестировании различных типов транзисторов.

Основные типы транзисторов и их особенности

Транзисторы являются одними из ключевых компонентов современной электроники. Они используются для усиления и переключения электрических сигналов. Существует два основных типа транзисторов:

• Биполярные транзисторы (BJT) — работают на основе управления током
• Полевые транзисторы (FET) — управляются напряжением

Биполярные транзисторы в свою очередь делятся на NPN и PNP типы. Они имеют три вывода — эмиттер (E), база (B) и коллектор (C). Полевые транзисторы имеют затвор (G), исток (S) и сток (D).

Подготовка к проверке транзистора

Перед началом тестирования необходимо выполнить следующие шаги:

1. Определить тип и маркировку проверяемого транзистора
2. Найти схему расположения выводов транзистора
3. Подготовить мультиметр, установив его в режим проверки диодов
4. Если транзистор установлен в схеме — аккуратно выпаять его

Проверка биполярного NPN транзистора

Для проверки NPN транзистора выполните следующие действия:

1. Подключите красный щуп мультиметра к базе, а черный к эмиттеру. Показания должны быть в диапазоне 0.6-0.7 В.
2. Переключите черный щуп на коллектор. Показания также должны быть 0.6-0.7 В.
3. Поменяйте щупы местами. Мультиметр должен показать высокое сопротивление или перегрузку.
4. Проверьте сопротивление между коллектором и эмиттером в обоих направлениях. Оно должно быть высоким.

Если все измерения соответствуют указанным, транзистор исправен.

Особенности проверки PNP транзисторов

Методика проверки PNP транзисторов аналогична NPN, но с обратной полярностью щупов:

• Черный щуп подключается к базе
• Красный щуп — поочередно к эмиттеру и коллектору
• Прямое падение напряжения также должно быть 0.6-0.7 В
• При обратном включении щупов — высокое сопротивление

Важно помнить об этой разнице при тестировании PNP транзисторов.

Проверка полевых транзисторов

Тестирование полевых транзисторов имеет свои особенности:

• Затвор должен быть изолирован от канала
• Проверяется сопротивление между истоком и стоком
• При подаче напряжения на затвор сопротивление канала должно изменяться
• Для MOSFET проверяется встроенный защитный диод

Из-за чувствительности к статическому электричеству нужно соблюдать осторожность при проверке полевых транзисторов.

Интерпретация результатов проверки

При анализе показаний мультиметра обратите внимание на следующее:

• Прямое падение напряжения p-n переходов должно быть 0.6-0.7 В
• Обратное сопротивление переходов — высокое (>1 МОм)
• Отсутствие короткого замыкания между выводами
• Изменение сопротивления канала полевого транзистора при подаче напряжения на затвор

Отклонение от этих параметров может свидетельствовать о неисправности транзистора.

Типичные неисправности транзисторов

Наиболее распространенные повреждения транзисторов включают:

• Пробой p-n перехода (низкое сопротивление в обоих направлениях)
• Обрыв вывода или внутреннего соединения (высокое сопротивление во всех направлениях)
• Частичный пробой (нестабильные показания)
• Утечка (повышенный обратный ток)
• Пробой изоляции затвора у полевых транзисторов

При обнаружении этих дефектов транзистор подлежит замене.

Проверка транзисторов без выпаивания из схемы

В некоторых случаях возможно протестировать транзистор, не выпаивая его из платы:

• Отключите питание схемы
• Учитывайте влияние других компонентов на измерения
• Проверьте отсутствие параллельных цепей, шунтирующих переходы
• При необходимости отпаяйте один или два вывода транзистора

Однако для получения точных результатов рекомендуется проводить проверку на выпаянном транзисторе.

Дополнительные методы тестирования транзисторов

Помимо проверки мультиметром, существуют и другие способы диагностики транзисторов:

• Использование специализированных тестеров транзисторов
• Проверка коэффициента усиления и других параметров
• Тестирование в реальной схеме
• Сравнение с заведомо исправным транзистором того же типа

Эти методы позволяют получить более полную информацию о состоянии и характеристиках транзистора.

Как проверить транзистор мультиметром на работоспособность – простой метод проверки

Рубрика: Статьи про радиодетали, Электрические измерения

Опубликовано 11.12.2022   ·   Комментарии: 0   ·   На чтение: 5 мин   ·   Просмотры:

Post Views: 4

При помощи мультиметра можно относительно быстро проверить транзистор на исправность. В этой статье рассмотрим несколько примеров простой проверки транзисторов.

Содержание

Особенности проверки транзисторов

В зависимости от требуемых характеристик, технологий изготовлений и назначения (SMD, силовые и т.п), транзисторы выпускаются в разных корпусах.

Расположение контактов отличается от типа корпуса, поэтому для начала проверки транзистора желательно узнать его цоколёку (распиновку) в даташите (описании).

Можно ли проверить транзисторы, не выпаивая их из платы

Любые радиодетали желательно проверять вне платы. На плате могут быть другие радиодетали, которые могут шунтировать проверяемую деталь. Однако можно выпаять пару контактов, или проводников, которые не будут влиять на показания проверки.

Пример проверки транзисторов мультиметром

Рассмотрим на нескольких примерах простую проверку биполярных транзисторов.

Что именно будет проверяться

У транзисторов можно быстро проверить на исправность его p-n переходы.

У биполярных их два. Если один из них неисправен, это значит, что транзистор подлежит замене. Исключения бывают если внутри корпуса транзистора находится шунтирующий диод.

Настройка мультиметра

Для простой проверки транзисторов подойдет любой мультиметр с функцией диодной позвонки. В этой статье мультиметр DT830B. Подключаем черный щуп в «COM», а красный щуп в «VΩmA». Подключать щупы нужно согласно цветам, иначе будет путаница при измерениях.

Устанавливаем переключатель мультиметра на режим диодной прозвонки.

Что такое диодная прозвонка? Это режим мультиметра при котором на щупы от батареи подается напряжение. Результат падения напряжения на измеряемом объекте будет показан на экране прибора. Т.е. это режим, который измеряет падение напряжения.
Этим режимом диодной позвонки будем открывать p-n переходы транзисторов.
В зависимости от мультиметра режим диодной прозвонки может быть со звуковым оповещением или без него.

Если будет падения напряжения около нуля и у прибора есть звуковое оповещение, то он будет пищать.
Чтобы убедиться в правильности установки щупов и режима работы мультиметра соединяем вместе щупы. Экран покажет значения около 0. Это нормально, поскольку модель не учитывает падения напряжения на щупах.

Пошаговая проверка транзисторов мультиметром

В качестве примера рассмотрим проверку популярного биполярного транзистора КТ315.

Это n-p-n транзистор, т.е. транзистор обратной проводимости.
База у КТ315 находится справа, эмиттер слева, а коллектор по центу.
Чтобы проверить один p-n переход транзистора, нужно поставить красный щуп на p контакт, а черный щуп на n контакт. Это называется прямое включение p-n перехода.

КТ315 n-p-n транзистор, собственно на базу ставится плюс (красный щуп), а на коллектор и эмиттер в порядке проверки переходов минус (черный щуп), но у них будут отличия в показания измерения падения напряжения на их переходах.

Согласно цокол1вке КТ315 ставим красный щуп на базу, а черный щуп на коллектор. Прибор покажет падение напряжения.

Если поставить щупы наоборот, черный на базу, а красный на коллектор, то мультиметр покажет зашкаливающее значение (1).

Это нормально, поскольку p-n переход будет подключен в обратную сторону, и его сопротивление будет настолько велико, что на нем будет огромное падение напряжения, и мультиметр не может измерить его.

Проверка p-n перехода база-коллектор показала, что он исправен.
Теперь ставим черный щуп на эмиттер, и проверяем p-n переход база-эмиттер.

Измерения оказываются больше, чем у перехода базы-коллектор. Это нормальное значение, на эмиттере всегда будет большее падение напряжение, чем на коллекторе.

Проверка комплементарной пары

Проверим биполярный транзистор прямой проводимости, КТ361.

Это практический такой же транзистор, как и КТ315, но противоположной проводимости (p-n-p).

У них одинаковый корпус, характеристики и цоколёвка (расположение выводов). Такие транзисторы, как КТ361 и КТ315 называют комплементарными. Они могут работать в одной схеме усиливая сигналы разной полярности поочередно.

Внешне отличаются маркировкой. У КТ361Г буква по центру, у КТ315Б находится слева.
Значит проверка мультиметром аналогичная как КТ315, только щупы наоборот. Ставим черный щуп на базу, красный на коллектор. Переход исправен.

Черный щуп на базу, красный на эмиттер. Переход база эмиттер тоже исправен.

Пример неисправного биполярного транзистора

Теперь попробуем проверить транзистор, который вышел из строя в схеме.
Это такой же КТ315 как был выше в статье.

Проверяем переход база коллектор.

Мультиметр показывает практические нулевое падение напряжения. Переход полностью разрушен тепловым пробоем.
Теперь проверяем переход база эмиттер.

Мультиметр показывает 1. Такой показатель означает, что-либо это предел измерения, либо обрыв. Переход база коллектор уже поврежден, и по исправному КТ315 знаем, что он не может показывать такие значения. Этот транзистор полностью неисправен. Причем неважно уже каким образом подключать щупы к контактам, p-n переходы транзистора разрушены.

Как еще можно проверить транзисторы помимо мультиметра

Не всегда мультиметр может быть удобен для измерений, а иногда можно и без измерений понять, что проверяемая деталь полностью вышла из строя.

Визуальная диагностика

Нередко на транзисторах, особенно силовых (которые работают в цепях питания) остаются следы при возникновении неисправностей. Они такие же как у микросхем – сколы, трещины, следы нагара или дыры на корпусе. Такие транзисторы с большой вероятности уже неисправны, а диагностика измерениями подтвердит это.

Быстрая проверка ESR-тестерами

Еще быстрее можно проверить транзисторы при помощи ESR-тестеров.

Зачем тогда проверка мультиметром? Иногда она действительно быстрее, к тому же у транзисторов разные корпуса, и не всегда будет удобно проверять их ESR-тестерами. Какой-нибудь КТ315 да, а вот небольшой SMD транзистор уже проблематичное, придется подключать щупы в колодку прибора.

Post Views: 4



Как Проверить Транзистор на Плате не Выпаивая. Проверка мультиметром

Разновидностей этого вида полупроводниковых приборов по мере развития электроники появляется всё больше и больше. Появление каждой новой группы обусловлено повышением требований, предъявляемых к работе электронных устройств и к их техническим характеристикам.

Биполярные приборы

Биполярные полупроводниковые транзисторы являются наиболее часто встречающимися элементами электронных схем. Даже если рассмотреть построение различных больших микросхем, можно увидеть огромное количество представителей полупроводников этого вида.

Определение «биполярные» произошло от видов носителей электрического тока, которые в них присутствуют. Этот ток определяется движением отрицательных и положительных зарядов в теле полупроводника.

Каждая область трёхслойной структуры имеет свой металлический вывод, с помощью которого прибор подключается к другим элементам электронной схемы. Эти выводы имеют свои названия: эмиттер, база, коллектор. Эмиттер и коллектор — это внешние области. Внутренняя область — база.

Биполярные транзисторы образуют две группы в зависимости от типа полупроводника. Они обозначаются «p — n — p» и «n — p — n» Области соприкосновения полупроводников различных типов носят название «p — n» переходов.

Полевые транзисторы

Транзисторы этого типа существенно отличаются от биполярных приборов. Если последние являются устройствами, управляемыми слабым током базы определённой полярности, то полевым приборам для протекания тока через полупроводник требуется наличие управляющего напряжения (электрического поля).

Электроды имеют названия: затвор, исток, сток. А напряжение, открывающее канал «n» типа или «p» типа, прикладывается к области затвора и определяет интенсивность тока при правильной его полярности. Эти приборы ещё называют униполярными.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Проверка N-P-N транзисторов мультиметром идентична, с той лишь разницей, что мультиметр должен показать падение напряжения на переходах при касании плюсовым щупом базы транзистора, а черным поочерёдно коллектора и эмиттера. Если же вам что-то непонятно, пишите мне!

Как проверить транзистор мультиметром

Проверка мультиметром

Транзисторы являются активными элементами электронной схемы. Их исправность определяет её правильную работу. Как проверить тестером транзистор — этот вопрос является важным. При знании принципов его работы эта задача не представляет большого труда.

Приборы биполярного типа

Для биполярных приборов «p — n — p» проводимости открытому состоянию будет соответствовать подключение «минусового» (чёрного) щупа тестера к выводу базы. «Положительный» (красный) наконечник поочерёдно подключается к коллектору и эмиттеру. Это будет прямым включением «p — n» переходов.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

При этом сопротивление каждого будет находиться в диапазоне (600−1200) Ом. Конкретное значение зависит от производителя электронных компонентов. Сопротивление коллекторного перехода будет иметь величину немного меньшую, чем эмиттерного.

Такая же картина должна наблюдаться при измерении сопротивления между выводами эмиттера и коллектора. Причём это большое значение не зависит от смены полярности измерительных щупов. Всё это относится к исправным транзисторам.

Процесс проверки исправности (или неисправности) биполярного полупроводникового элемента с помощью мультиметра сводится к следующему:

• определение типа прибора и схемы его выводов;
• проверка сопротивлений его «p — n» переходов в прямом направлении;
• смена полярности щупов и определение сопротивлений переходов при таком подключении;
• проверка сопротивления «коллектор — эмиттер» в обоих направлениях.

Определение исправности приборов «n — p — n» структуры отличается только тем, что для прямого включения переходов к выводу базы необходимо подключить красный «положительный» провод мультиметра, а к выводам эмиттера и коллектора поочерёдно подсоединять чёрный (отрицательный). Картина с величинами сопротивлений для этой проводимости должна повториться.

К признакам неисправности биполярных транзисторов можно отнести следующие:

В первом случае можно говорить об электрическом пробое перехода, а то и вовсе о коротком замыкании.

Второй случай показывает внутренний обрыв в структуре прибора.

В обоих случаях данный экземпляр не может быть использован для работы в схеме.

Полевые транзисторы

Для проверки работоспособности этого элемента используем тот же мультиметр, что и для биполярного прибора. Необходимо помнить, что полевики могут быть n-канальными и p-канальными.

Для проверки элемента первого типа необходимо выполнить следующие действия:

Для определения сопротивления закрытого прибора с n-каналом производят касание красным проводом вывода «исток», а чёрным — «сток».

Открытие полевого прибора производится подачей на его «затвор» положительного потенциала (красный провод).

Для проверки открытого состояния транзистора повторно измеряется сопротивление участка «сток — исток» (чёрный провод — сток, красный — исток). Сопротивление приоткрытого n-канала немного уменьшается по сравнению с первым замером.

Проверка полевого транзистора

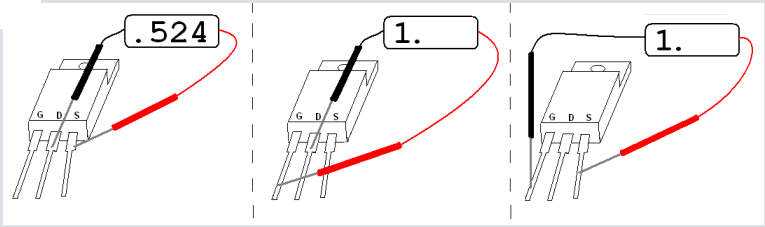

Для примера используем n-канальный mosfet транзистор. Тестер, как и в предыдущей схеме, используем в режиме прозвонки или проверки диодов. Следующие действия, как проверить полевой транзистор мультиметром, выглядят так:

1. Черный щуп подсоединяем на сток ( D ), а красный подключаем на исток ( S ) – на дисплее значение p-n перехода встроенного встречного диода .
2. Красным щупом касаемся затвора ( G ) – так мы частично открываем транзистор.
3. Красным щупом касаемся истока ( S ). З начение перехода стало меньше — полевик частично открылся. Иногда он может открыться полностью, в таком случае мультиметр запищит, показывая отсутствие сопротивления .
4. Черным щупом касаемся з атвора ( G ) — закрываем транзистор .
5. Возвращаем черный щуп обратно — полевик закрывается .

Для проверки p-канального транзистора процедура отличается лишь цветом используемых щупов.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Мощность и сложность транзистора Дарлингтона может регулироваться через увеличение количества включённых в него биполярных транзисторов. Если же вам что-то непонятно, пишите мне!

Описание методов проверки транзисторов с использованием мультиметра

Проверка составного транзистора

Еще одно название этого элемента – транзистор Дарлингтона. Особенность его заключается в том, в одном корпусе имеется два транзистора, соединенные по схеме:

Проверка таких транзисторов не отличается от схемы проверки биполярного транзистора, за исключением того, что падение напряжения переходах база-эмиттер составляет 1,2…1,4В, а в обычного около 0,6-0,7В. Некоторые цифровые мультиметры имеют на щупах напряжение меньшее 1,2В, чего не хватает для открывания р-n перехода, это нужно учесть при выборе мультиметра для теста составного транзистора.

Проверка полевого

Оценить исправность полевого транзистора сложно и если с мощными это вполне безопасно, то с маломощными — труднее. Дело в том что эти элементы управляются по затвору напряжением и легко пробиваются статическим напряжением.

Работоспособность полевых транзисторов проверяется с осторожностью, желательно на антистатическом столе с антистатическим браслетом на руке (хотя по большей части это касается маломощных элементов).

Сами по себе переходы покажут бесконечное сопротивление, но как видно из предложенных выше сильноточный полевой транзистор имеет диод, его можно проверить. Показатель того, что нет короткого замыкания, это уже хороший знак.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

В ходе измерения мы видим, что величина падения напряжения между правой и средней ножкой равна единице, и между правой и левой ножкой тоже равно единице бесконечность. Если же вам что-то непонятно, пишите мне!

Как проверить транзистор при помощи мультиметра

Как проверить транзистор с помощью цифрового мультиметра

Обновлено 23 ноября 2019 г.

Автор S. Hussain Ather

Важно отслеживать компоненты электрической цепи. Вы можете захотеть узнать напряжение или ток, передаваемые через резисторы и другие элементы схемы, чтобы убедиться, что они работают легко и безопасно. Для этих целей полезны различные инструменты, такие как мультиметры и омметры. Транзисторы используются в диодах, элементах схемы, пропускающих электричество только в одном направлении. Они используются для усиления электрического тока до более высокого значения.

Они создаются путем помещения тонкого слоя материала n-типа между двумя большими кусками материала p-типа или материала p-типа между двумя большими кусками n-типа. В этой установке материалы p-типа положительны из-за отсутствия электронов, а материалы n-типа отрицательны из-за избытка электронов.

Если вы заметили, что ваша схема не дает результатов, которые были бы настолько эффективными, как могли бы быть, возможно, пришло время проверить ваш транзистор. Тестирование может помочь вам выяснить, работает ли транзистор так, как мог бы. Вы бы использовали мультиметр, цифровое устройство, которое измеряет различные электрические свойства элементов схемы.

Процедура проверки транзистора

Существует пять этапов проверки транзистора в электрической цепи. Шаги включают соединение:

1. Основание с эмиттером

2. Основание для коллекционера

3. Эмиттер к основанию

4. Коллекционер к основанию

5. Коллекционер к Emitter


. с коллектором при напряжении, которое контролирует база. Для конструкции PNP коллектор заземлен с эмиттером под напряжением.

Эти методы проверки определяют, закорочен или открыт транзистор для биполярных транзисторов. Транзистор может по-прежнему колебаться в своих характеристиках в определенном диапазоне просто в результате того, как он был спроектирован.

Чтобы начать процедуру проверки транзистора, удалите транзистор из самой схемы. Возьмите мультиметр и подключите положительный провод к базе транзистора. Затем подключите отрицательный вывод к эмиттеру транзистора.

В этот момент проверьте показания мультиметра. Транзистор NPN, который работает правильно, должен показывать падение напряжения между 0,45 и 0,9.вольт, а PNP-транзистор должен показать сообщение «превышение предела». Любые признаки на мультиметре, которые отличаются от этих значений, могут указывать на неисправность транзистора.

Затем подключите отрицательный вывод мультиметра к коллектору транзистора; это шаг «от базы к коллектору». Как и в случае с предыдущим шагом, NPN-транзистор должен иметь падение напряжения от 0,45 до 0,9 В, а PNP-транзистор должен превышать предел.

Переключение показаний

Для этапа «эмиттер-база» подключите положительный провод мультиметра к эмиттеру, а отрицательный — к базе. В этом случае показания следует поменять местами. Транзистор NPN должен показать сообщение о превышении предела, а для транзистора PNP падение напряжения между 0,45 и 0,9.вольт. Точно так же, с положительным выводом, подключенным к коллектору, и отрицательным выводом к базе, вы должны увидеть те же результаты на мультиметре.

Для пятого и последнего шага подключите положительный провод к коллектору, а отрицательный к эмиттеру. Обе схемы PNP и NPN должны отображать сообщения о превышении лимита. Поменяйте лидов друг с другом, и вы должны увидеть одинаковые сообщения.

Также полезно определить, какой вывод соответствует какому в немаркированном транзисторе, глядя на сами падения напряжения и определяя, какие из них соответствуют каким.

Как проверить транзистор NPN и PNP

Введение:
         Транзистор – это полупроводниковое устройство, используемое для усиления или переключения электронных сигналов и электроэнергии.

Это полупроводниковое устройство с тремя контактами, эти контакты помечены коллектор (C) , база (B) и эмиттер (E) . Теперь я покажу, как проверить транзистор с помощью мультиметра.

метод 1: с использованием мультиметра с NPN транзистором

(A)

• Сначала включите цифровой мультиметр и выберите режим диода .
• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как показано на рисунке (A)  .
• Прочтите отображаемое значение измерения. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое мультиметром значение от 0 выше 150, транзистор исправен .
• отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .

(B)

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (B)  соединение.
• Прочтите отображаемое значение измерения. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое мультиметром значение от 0 выше 150, транзистор исправен .
• отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .

(C)

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (C)  соединение.
• Прочтите отображаемое значение измерения. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое значение мультиметра равно 1, транзистор исправен .

(D)

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как показано на рисунке (D) .
• Прочтите отображаемое значение измерения. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое значение мультиметра равно 1, транзистор исправен .

Метод 2: с помощью мультиметра с транзистором PNP Держите тестовые провода подключенными в течение нескольких секунд, как это (E)  соединение.

Прочтите отображаемое значение измерения. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.

отображаемое значение мультиметра равно 1, транзистор исправен .

(F)

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (F)  подключение.
• Прочтите отображаемое значение измерения. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое значение мультиметра равно 1, транзистор исправен .

(G)

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (G)  соединение.
• Прочтите отображаемое значение измерения. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое мультиметром значение от 0 выше 150, транзистор исправен .
• отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .

(H)

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (H)  соединение.
• Прочтите отображаемое значение измерения. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое мультиметром значение от 0 выше 150, транзистор исправен .
