Разновидность диодов и их применение. Разновидности диодов и их применение в радиоэлектронике

Какие бывают типы диодов. Как устроены и работают различные виды диодов. Где применяются разные типы диодов в электронике и радиотехнике. Какие основные характеристики у разных видов диодов.

История создания и развития диодов

Диод — один из первых и важнейших электронных компонентов, изобретенных человечеством. Его история началась в конце 19 века:

• 1873 год — Фредерик Гутри исследует принцип работы термионных (вакуумных) диодов
• 1874 год — Карл Фердинанд Браун изобретает кристаллические (твердотельные) диоды
• 1880 год — Томас Эдисон открывает и патентует принцип работы диода
• 1904 год — Джон Флеминг патентует термионный диод
• 1906 год — Гринлиф Пикард патентует кремниевый кристаллический диод
• 1919 год — Вильям Генри Иксл вводит термин «диод»

Таким образом, диод прошел путь от вакуумных ламп до современных полупроводниковых приборов. Сегодня диоды широко применяются в электронике и радиотехнике.

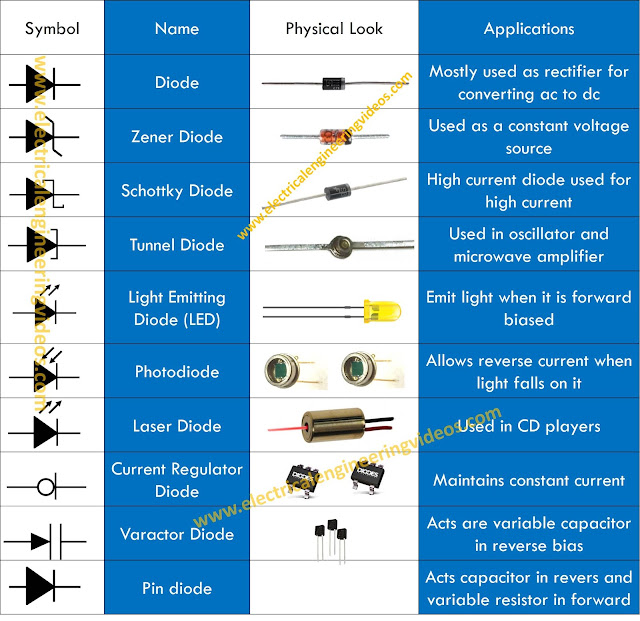

Основные типы и разновидности диодов

Существует множество видов диодов, различающихся по конструкции, характеристикам и назначению. Основные типы современных диодов:

• Выпрямительные диоды
• Импульсные диоды
• Стабилитроны
• Варикапы
• Светодиоды
• Фотодиоды
• Диоды Шоттки
• Туннельные диоды
• pin-диоды

Рассмотрим особенности и применение каждого типа более подробно.

Выпрямительные диоды

Выпрямительные диоды — самый распространенный тип диодов. Их основное назначение — выпрямление переменного тока, то есть пропускание тока только в одном направлении.

Принцип работы выпрямительного диода основан на свойствах p-n перехода. В прямом направлении диод хорошо проводит ток, а в обратном — практически не проводит.

Где применяются выпрямительные диоды:

• В выпрямителях для преобразования переменного тока в постоянный
• В блоках питания электронных устройств
• В схемах защиты от переполюсовки
• В детекторах радиосигналов

Основные характеристики выпрямительных диодов:

• Максимальный прямой ток
• Максимальное обратное напряжение
• Прямое падение напряжения
• Обратный ток

Импульсные диоды

Импульсные диоды предназначены для работы в импульсных режимах с высокой скоростью переключения. Их отличительная особенность — малое время восстановления обратного сопротивления.

Где используются импульсные диоды:

• В импульсных источниках питания
• В генераторах и формирователях импульсов
• В логических схемах
• В схемах ограничения напряжения

Ключевые параметры импульсных диодов:

• Время обратного восстановления
• Максимальная частота переключений
• Емкость перехода

Стабилитроны

Стабилитрон — это диод, предназначенный для стабилизации напряжения. Он использует эффект электрического пробоя p-n перехода при обратном включении.

Области применения стабилитронов:

• Стабилизаторы напряжения
• Источники опорного напряжения
• Ограничители напряжения
• Схемы защиты от перенапряжений

Важные характеристики стабилитронов:

• Напряжение стабилизации
• Минимальный и максимальный ток стабилизации
• Дифференциальное сопротивление
• Температурный коэффициент напряжения

Варикапы

Варикап (варактор) — это полупроводниковый диод, емкость которого зависит от приложенного обратного напряжения. Это свойство используется для электронной подстройки частоты колебательных контуров.

Где применяются варикапы:

• В системах автоподстройки частоты
• В генераторах, управляемых напряжением
• В схемах частотной модуляции
• В перестраиваемых фильтрах

Основные параметры варикапов:

• Диапазон изменения емкости
• Коэффициент перекрытия по емкости
• Добротность
• Температурный коэффициент емкости

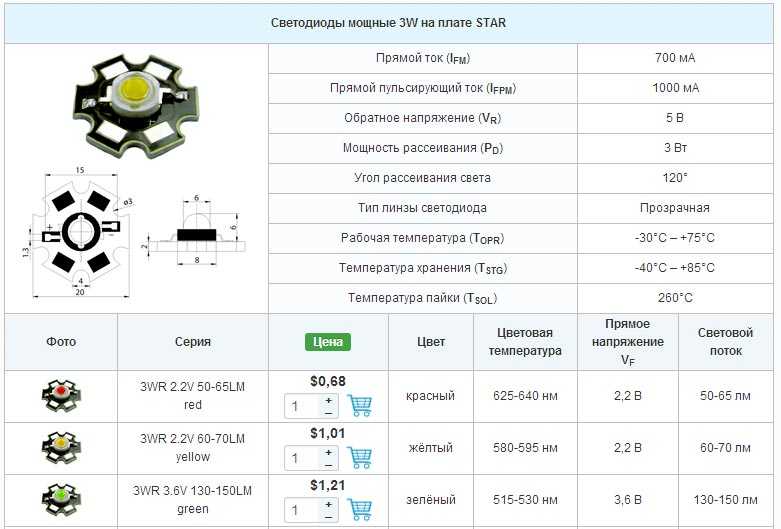

Светодиоды

Светодиод — полупроводниковый прибор, излучающий свет при прохождении через него электрического тока. Работа светодиода основана на явлении электролюминесценции.

Области применения светодиодов:

• Световая индикация
• Дисплеи и табло
• Осветительные приборы
• Оптические системы передачи данных

Ключевые характеристики светодиодов:

• Цвет и длина волны излучения
• Яркость свечения
• Прямой ток и напряжение
• Угол излучения

Фотодиоды

Фотодиод — полупроводниковый прибор, преобразующий световой сигнал в электрический. Его работа основана на внутреннем фотоэффекте.

Где используются фотодиоды:

• В системах автоматики и контроля
• В оптических датчиках
• В устройствах оптической связи
• В фотометрических приборах

Важные параметры фотодиодов:

• Спектральная чувствительность
• Темновой ток
• Быстродействие
• Квантовая эффективность

Диоды Шоттки

Диод Шоттки — полупроводниковый диод с малым падением напряжения в прямом направлении и очень высоким быстродействием. Вместо p-n перехода использует контакт металл-полупроводник.

Области применения диодов Шоттки:

• Высокочастотные выпрямители
• Импульсные источники питания
• Защитные цепи
• Смесители и детекторы СВЧ-сигналов

Ключевые характеристики диодов Шоттки:

• Прямое падение напряжения
• Максимальная рабочая частота
• Обратный ток утечки
• Емкость перехода

Туннельные диоды

Туннельный диод — полупроводниковый прибор с участком отрицательного сопротивления на вольт-амперной характеристике. Его работа основана на квантовом туннельном эффекте.

Где применяются туннельные диоды:

• В СВЧ-генераторах и усилителях
• В быстродействующих импульсных схемах
• В переключающих устройствах
• В детекторах

Основные параметры туннельных диодов:

• Пиковый ток
• Ток впадины
• Напряжение пика и впадины
• Отрицательное сопротивление

PIN-диоды

PIN-диод — полупроводниковый диод с широкой областью собственной проводимости между p и n областями. Обладает управляемым сопротивлением на высоких частотах.

Области использования PIN-диодов:

• Аттенюаторы СВЧ-сигналов
• Коммутаторы и переключатели
• Фазовращатели
• Модуляторы

Важные характеристики PIN-диодов:

• Сопротивление в открытом и закрытом состоянии
• Время переключения
• Емкость перехода
• Максимальная рабочая частота

Заключение

Диоды — важнейшие элементы современной электроники. Разнообразие типов диодов позволяет использовать их для решения широкого спектра задач — от простого выпрямления тока до обработки СВЧ-сигналов. Понимание особенностей и характеристик различных видов диодов необходимо для грамотного проектирования электронных устройств.
