Как правильно проводить диагностику электронных схем. Какие инструменты необходимы для поиска неисправностей. Какие методы позволяют быстро локализовать проблему в электронном устройстве. Как безопасно проводить ремонт электронных компонентов.

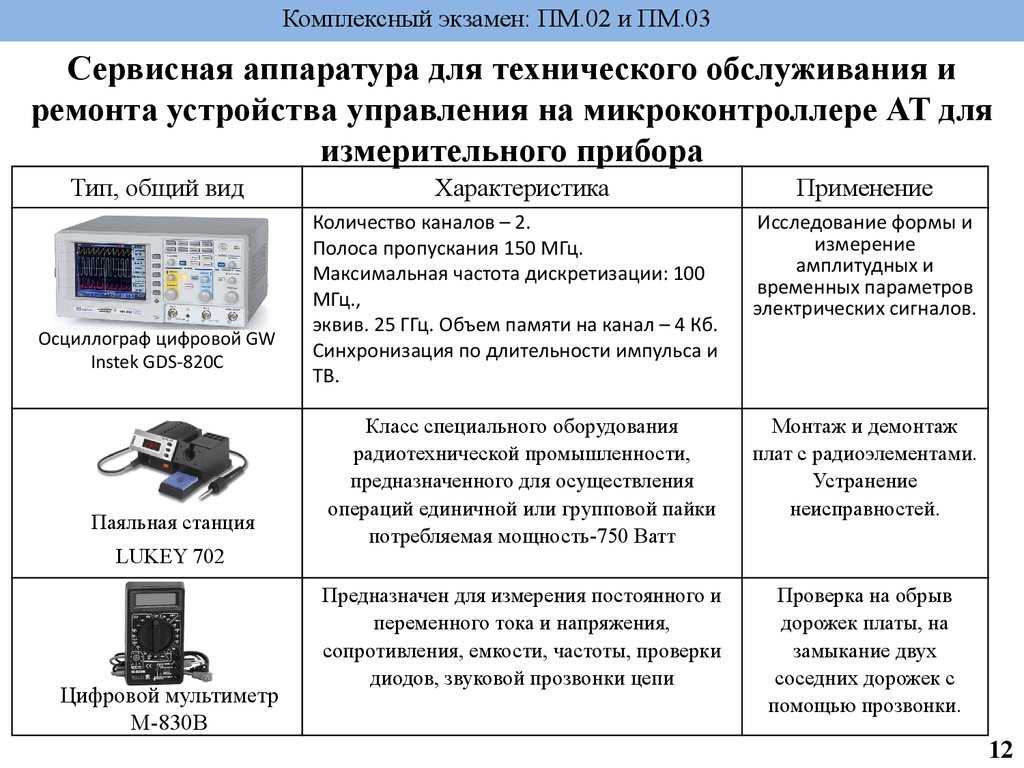

Основные инструменты для диагностики электронных схем
Для эффективного поиска неисправностей в электронных устройствах необходим определенный набор инструментов:
- Мультиметр — позволяет измерять напряжение, ток, сопротивление и проверять целостность цепи
- Осциллограф — для анализа формы сигналов и измерения их параметров
- Паяльная станция — для демонтажа и замены компонентов
- Лупа или микроскоп — для визуального осмотра мелких деталей
- Пинцет — для работы с миниатюрными компонентами
- Отвертки, плоскогубцы, кусачки — для разборки устройств
Наличие качественных инструментов значительно упрощает процесс диагностики и ремонта электроники. При этом важно уметь правильно пользоваться каждым прибором.
Визуальный осмотр платы — первый этап диагностики
Прежде чем приступать к измерениям, необходимо внимательно осмотреть печатную плату устройства. Это позволит выявить очевидные дефекты:
- Следы перегрева или оплавления компонентов
- Вздувшиеся или потекшие электролитические конденсаторы
- Трещины, сколы или отслоения на плате
- Окисленные или некачественные паяные соединения
- Отсутствующие или неправильно установленные элементы
Визуальный контроль часто позволяет сразу локализовать проблемный участок схемы и сэкономить время на дальнейшей диагностике. Важно осматривать плату с обеих сторон, используя при необходимости увеличительные приборы.
Проверка напряжений питания
Следующим этапом является проверка напряжений питания в различных точках схемы. Для этого выполняются следующие действия:
- Изучить принципиальную схему устройства и определить номинальные напряжения питания
- Включить устройство и измерить мультиметром напряжения на выводах микросхем, транзисторов и других ключевых компонентов
- Сравнить измеренные значения с номинальными
- При обнаружении отклонений проверить цепи питания на наличие короткого замыкания или обрыва
Отсутствие питающих напряжений или их существенное отклонение от нормы часто является причиной неработоспособности электронных устройств. Поэтому важно тщательно проверить все цепи питания.
Прозвонка электрических соединений
Для поиска обрывов и коротких замыканий в печатных проводниках применяется прозвонка цепей с помощью мультиметра:
- Устанавливается режим проверки целостности цепи или измерения сопротивления
- Щупы мультиметра подключаются к проверяемым точкам схемы
- По звуковому сигналу или показаниям прибора определяется наличие электрического контакта
- Сравниваются результаты с принципиальной схемой
Таким образом можно выявить некачественные паяные соединения, микротрещины в дорожках платы и другие дефекты монтажа. Прозвонку следует проводить только на обесточенной плате во избежание повреждения мультиметра.
Проверка полупроводниковых компонентов
Для диагностики полупроводниковых элементов (диодов, транзисторов, микросхем) применяются следующие методы:
- Измерение статических параметров (сопротивление переходов, напряжение открытия p-n переходов)
- Проверка усилительных свойств транзисторов
- Тестирование логических микросхем с помощью генераторов и осциллографа
- Замена подозрительного компонента на заведомо исправный
При работе с цифровыми микросхемами удобно использовать логические пробники и анализаторы состояний. Они позволяют быстро определить наличие сигналов на выводах и правильность их уровней.
Анализ формы сигналов осциллографом
Осциллограф является мощным инструментом для поиска неисправностей в аналоговых и цифровых схемах. С его помощью можно:
- Измерить амплитуду, частоту и форму сигналов в различных точках схемы
- Обнаружить помехи, искажения и паразитные колебания
- Проверить правильность временных диаграмм в цифровых устройствах
- Локализовать источник нежелательных сигналов
При работе с осциллографом важно правильно выбирать параметры развертки и чувствительности для получения информативной осциллограммы. Также следует соблюдать меры предосторожности при подключении к высоковольтным цепям.
Температурный анализ компонентов
Измерение температуры отдельных элементов схемы позволяет выявить компоненты с повышенным тепловыделением, что часто свидетельствует о их неисправности. Для этого применяются:
- Бесконтактные ИК-термометры
- Тепловизоры
- Термочувствительные краски и наклейки
Температурный анализ особенно эффективен при поиске неисправностей в силовых цепях, импульсных источниках питания и других узлах с высоким энергопотреблением. Однако следует учитывать, что некоторые компоненты (например, стабилизаторы напряжения) могут иметь повышенную рабочую температуру.
Методы локализации неисправности
Для сужения области поиска дефекта применяются следующие подходы:
- Метод половинного разделения — последовательное деление схемы на части и проверка сигналов на границах
- Метод исключения — поочередное отключение отдельных узлов схемы
- Сравнение с эталонным устройством
- Замена подозрительных компонентов
Выбор конкретного метода зависит от сложности устройства, наличия документации и опыта специалиста. Часто наиболее эффективным является комбинирование различных подходов.
