Как проверить якорь электродвигателя в домашних условиях: пошаговая инструкция

Как правильно провести диагностику якоря электродвигателя своими руками. Какие инструменты понадобятся для проверки. На что обратить внимание при визуальном осмотре. Как провести измерения мультиметром. Что делать, если обнаружена неисправность.

Что такое якорь электродвигателя и почему важно его проверять

Якорь — это ключевой элемент электродвигателя, отвечающий за преобразование электрической энергии в механическую. Он состоит из сердечника с обмотками и коллектора. Неисправность якоря может привести к полному выходу двигателя из строя. Поэтому важно своевременно проводить его диагностику.

Основные признаки неисправности якоря:

• Сильное искрение на коллекторе
• Посторонние шумы и вибрация при работе
• Снижение мощности двигателя
• Запах горелой изоляции
• Перегрев корпуса

При появлении хотя бы одного из этих симптомов рекомендуется провести полную проверку якоря.

Необходимые инструменты для диагностики

Для самостоятельной проверки якоря электродвигателя в домашних условиях потребуются:

• Мультиметр (тестер)
• Отвертки для разборки корпуса
• Мегаомметр (при наличии)
• Прибор для проверки межвитковых замыканий (опционально)
• Лупа для визуального осмотра
• Растворитель и ветошь для очистки

Главный инструмент — это мультиметр. С его помощью можно провести основные электрические измерения.

Этапы проверки якоря электродвигателя

1. Визуальный осмотр

Перед проведением измерений необходимо внимательно осмотреть якорь на предмет видимых повреждений:

• Обгоревшая или поврежденная изоляция обмоток
• Выгоревшие участки на коллекторе
• Отслоение или вспучивание пазовой изоляции
• Механические повреждения сердечника
• Следы оплавления или нагара

Даже небольшие дефекты могут сигнализировать о серьезных проблемах. При обнаружении повреждений рекомендуется сразу заменить якорь.

2. Проверка сопротивления обмоток

С помощью мультиметра измеряется сопротивление между ламелями коллектора:

1. Установите мультиметр в режим измерения сопротивления
2. Подключите щупы к соседним ламелям
3. Измерьте сопротивление между всеми парами ламелей
4. Сравните полученные значения — они должны быть примерно одинаковыми

Сильное отклонение (более 10%) говорит о неисправности обмотки.

3. Проверка изоляции обмоток

Измеряется сопротивление между обмотками и корпусом якоря:

1. Установите мультиметр на максимальный диапазон измерения сопротивления
2. Подключите один щуп к любой ламели, второй — к корпусу якоря
3. Сопротивление должно стремиться к бесконечности

Если прибор показывает какое-либо конечное значение — это свидетельствует о пробое изоляции на корпус.

Проверка якоря на межвитковое замыкание

Межвитковое замыкание — одна из самых опасных неисправностей якоря. Для ее выявления используются специальные приборы — индикаторы межвитковых замыканий. Принцип их работы основан на сравнении индуктивности обмоток.

Порядок проверки:

1. Прибор подключается к обмоткам якоря
2. Производится вращение якоря вручную
3. При наличии замыкания прибор подаст световой или звуковой сигнал

При отсутствии специального прибора можно использовать метод сравнения индуктивности обмоток с помощью мультиметра, но это менее точно.

Что делать, если обнаружена неисправность якоря

Если в ходе проверки выявлены серьезные дефекты, рекомендуется заменить якорь целиком. Ремонт якоря в домашних условиях сложен и часто нецелесообразен.

Однако некоторые мелкие неисправности можно устранить самостоятельно:

• Загрязнение коллектора — очистить мелкой наждачной бумагой
• Межвитковое замыкание в одной секции — перемотать поврежденную катушку
• Отслоение изоляции — восстановить с помощью лака

При самостоятельном ремонте важно соблюдать все меры предосторожности и не браться за работу при отсутствии опыта.

Профилактика неисправностей якоря электродвигателя

Чтобы продлить срок службы якоря, рекомендуется регулярно проводить профилактические мероприятия:

• Очистка от пыли и грязи
• Проверка состояния щеток и их своевременная замена
• Контроль температурного режима работы двигателя
• Соблюдение режимов эксплуатации согласно инструкции
• Периодическая проверка сопротивления изоляции

Своевременная диагностика и правильный уход позволят значительно увеличить ресурс электродвигателя и избежать дорогостоящего ремонта.

Заключение: основные правила проверки якоря электродвигателя

Подведем итоги по самостоятельной диагностике якоря в домашних условиях:

1. Всегда начинайте с визуального осмотра
2. Используйте качественный мультиметр для измерений
3. Проверяйте сопротивление между всеми ламелями
4. Обязательно измеряйте сопротивление изоляции
5. По возможности проводите проверку на межвитковые замыкания
6. При обнаружении серьезных дефектов лучше заменить якорь целиком
7. Соблюдайте технику безопасности при работе с электрооборудованием

Регулярная проверка якоря электродвигателя позволит своевременно выявить неисправности и продлить срок службы оборудования. При отсутствии опыта лучше обратиться к специалисту.

Как проверить якорь электроинструмента в домашних условиях

Самостоятельная проверка якоря электродвигателя легко может быть выполнена в домашних условиях. Это позволит, во-первых, самостоятельно восстановить работоспособность инструмента, во-вторых, не переплачивать специалисту за достаточно простую операцию. Для проверки понадобится только отвертка и мультиметр. Дополнительно можно приобрести специальный приборчик для определения межвиткового замыкания.

Этап 1. Визуальный осмотр инструмента

Очень часто случаются ситуации, когда инструмент еще работает, но уже не так, как положено. И в 30 % случаев виной тому подгоревший якорь. Выявить это можно визуально, еще до вскрытия корпуса.

Косвенными признаками «подуставшего» якоря электродвигателя являются такие неполадки:

• При работающем электродвигателе видно очень сильное искрение на коллекторе.

• При попытке запустить болгарку (дрель, дисковую пилу и пр. ) наблюдается жесткая просадка напряжения (моргает освещение).

• Запуск электродвигателя сопровождается резкими рывками.

• Из корпуса доносится характерный запах горелой проводки.

• Инструмент не набирает прежней мощности.

Обратите внимание, что большая половина этих признаков может также указывать на банальный износ щеток электродвигателя. Если они стерлись или выкрошились, то якорь, скорее всего, здесь ни при чем. Меняем на новые, чистим коллектор от графитного налета, и спокойно работаем дальше. Если же щетки выглядят целыми, а вышеперечисленные симптомы наблюдаются, с 80-процентной вероятностью можно утверждать, что проблема в якоре электродвигателя.
Если электроинструмент и вовсе не подает признаков жизни, причин может быть гораздо больше, и понадобится не только проверка якоря.

Этап 2. Разборка электроинструмента

Так или иначе, если со щетками все в порядке, без разборки инструмента не обойтись. На этом этапе самое главное – не навредить еще больше. Особое внимание следует обращать на правильный подбор отвертки, так как испорченные винты выкрутить будет проблематично, и проверка превратится в мучительные слесарные работы. В некоторых инструментах используются крепежи разной длины. Их месторасположение нужно запоминать (лучше записывать или зарисовывать).
Чтобы после диагностики и ремонта успешно собрать электроинструмент, начинающим рекомендуется фотографировать каждый этап разборки. Это сильно поможет, если вы забудете, какая деталь как стояла до проверки.

Этап 3. Подготовка якоря электродвигателя к проверке

После того, как якорь был извлечен из корпуса, его желательно подготовить для диагностики. Процедура заключается в тщательной очистке ламелей коллектора от графитного налета. Если этого не сделать, дальнейшая проверка может не дать требуемого результата.
Снять налет можно при помощи ветоши и спирта. Если на ламелях имеется не налет, а толстый слой нагара, удалять его придется мелкозернистой наждачной бумагой. Обратите внимание, чтобы на коллекторе не оставалось видимых борозд от абразива. Это ухудшит контакт ламелей со щетками, а также ускорит их износ.

Этап 4. Визуальный осмотр якоря перед проверкой

Смотреть нужно на следующее:

• Ламели коллектора. На них не должно быть сильного износа.

• Обмотка якоря электродвигателя. Ищем обрывы или видимые следы горения провода.

• Контакты. Вся обмотка припаяна к ламелям коллектора. Эти точки нужно проверить на целостность.

Если на коллекторе слишком глубокая выработка, якорь подлежит замене. Следы гари на обмотках или контактах говорят о том, что деталь неисправна. Можно перемотать, конечно, но дело это неблагодарное, и требует особых навыков. Проще купить новый.

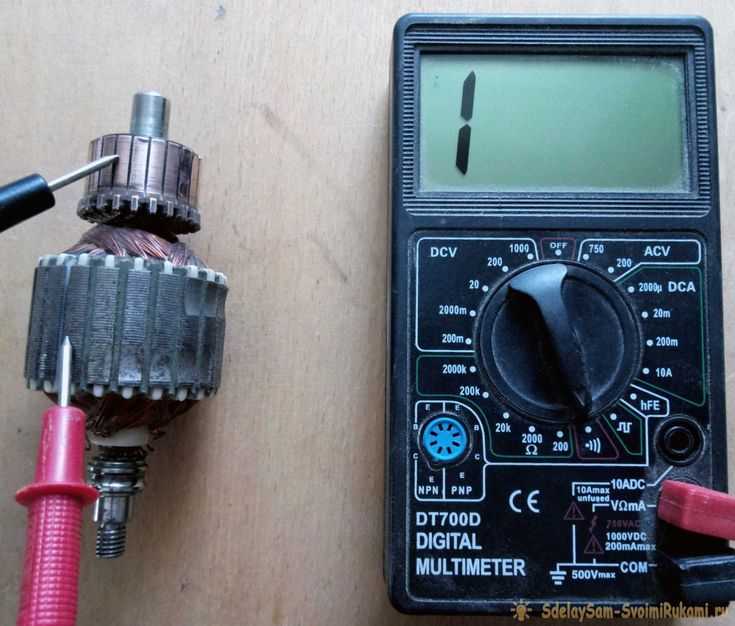

Этап 5. Проверка якоря мультиметром

Проверка якоря электродвигателя мультиметром состоит из двух этапов. В первую очередь, необходимо прозвонить его на наличие пробоя. Для этого мультиметр устанавливается в режим проверки цепи со звуковым сигналом.

Далее одним щупом проходим по ламелям коллектора, а вторым по корпусу якоря.

Второй этап проверки якоря мультиметром заключается в измерении сопротивлений между соседними обмотками. Для этого прибор устанавливается в режим определения сопротивления на самый минимальный порог (как правило, это 200 Ом).

Далее щупы прикладываются к соседним ламелям коллектора, а показания на экране фиксируются. При измерении сопротивления между всеми соседними ламелями должно быть одинаковое значение. Если это не так – якорь неисправен.

О том же самом говорит полное отсутствие сопротивление на какой-либо из обмоток.

Этап 6. Проверка якоря на межвитковое замыкание

Перед тем, как проверить якорь электродвигателя на межвитковое короткое замыкание, необходимо обзавестись специальным приборчиком. Стоит он копейки, и о нем полно информации в Интернете.
Суть проверки якоря заключается в прикладывании этого самого приборчика ко всем секциям корпуса. По показаниям светодиодного индикатора определяется неисправность.

Этап 7. Замена якоря и обратная сборка инструмента

Неисправный якорь либо отдается на перемотку, либо заменяется новым. К счастью, сегодня даже на самый дешевый китайский инструмент в интернет-магазинах можно найти подходящие комплектующие. Новый или восстановленный якорь перед установкой желательно проверить по алгоритму, описанному выше.

Если все в норме, собираем все обратно и работаем. Меняя якорь электродвигателя рекомендуется также установить новые щетки. Благо, они копеечные.

Узнаем как проверить якорь электродвигателя в домашних условиях?

Якорь электродвигателя относится к вращающейся части, на которой собирается грязь, образуется нагар. При неисправностях можно провести диагностику в домашних условиях визуально и при помощи мультиметра. На трущихся поверхностях не должно быть сколов, царапин и трещин. При обнаружении таковых проводят меры по их устранению.

Типичные неисправности

Якорь электродвигателя при нормальных режимах работы не подвергается износу. Заменяют только щетки, замеряя допустимую длину. Но при длительных нагрузках обмотки статора начинают нагреваться, что приводит к образованию нагара.

Из-за механических воздействий якорь электродвигателя может перекоситься при повреждении подшипниковых узлов. Двигатель будет работать, но постепенный износ ламелей или пластин приведет к окончательному выходу его из строя. Но для спасения недешевого оборудования часто достаточно провести профилактический ремонт и прибором можно будет пользоваться длительное время.

К негативным факторам, влияющим на якорь электродвигателя, относят попадание влаги на металлические поверхности. Критичным является длительное воздействие влажности и появление ржавчины. Из-за рыжих скоплений и грязи происходит повышение трения, это увеличивает токовую нагрузку. Контактные части греются, припой может отслаиваться, создавая периодическую искру.

В сервисном центре могут помочь, но это потребует определённых затрат. С поломкой можно справиться и самостоятельно, ознакомившись с вопросом: как проверить якорь электродвигателя в домашних условиях. Для диагностики понадобится прибор, замеряющий сопротивление и инструменты.

Как проводится диагностика неисправности?

Проверка якоря электродвигателя начинается с определения самой неисправности. Полный выход из строя этого узла происходит из-за рассыпавшихся щеток коллектора, разрушения слоя диэлектрика между пластинами, а также за счет короткого замыкания в электрической цепи. В случае искрения внутри прибора делают вывод об износе или повреждении токосъемников.

Искрение щеток начинается из-за появления зазора в месте контакта с коллектором. Этому предшествует падение прибора, высокая нагрузка на вал при заклинивании, а также нарушение целостности припоя на выводах обмоток.

Неисправность на работающем электродвигателе проявляется типичными состояниями:

• Искрение основной признак неисправности.
• Гул и трение при вращении якоря.
• Ощутимая вибрация при работе.
• Смена направления вращения при прохождении якорем траектории менее оборота.
• Появление запаха оплавляющейся пластмассы либо сильный нагрев корпуса.

Что делать при появлении перечисленных отклонений в работе?

Частота вращения якоря электродвигателя поддерживается постоянной. При холостых оборотах неисправность может не проявляться. Под нагрузкой трение компенсируется увеличением тока, протекающего через обмотки. Если стали заметны отклонения в работе болгарки, дрели, стартера, то нужно снять подачу напряжения.

Дальнейшая эксплуатация приборов может привести к пожару или к поражению человека электрическим током. Первым делом рекомендуется осмотреть корпус изделия, оценить проводку на целостность, отсутствие оплавленных частей и повреждения изоляции. На ощупь проверяют температуру всех частей прибора. Рукой пробуют вращать якорь, он должен перемещаться легко, без заеданий. Если механические части целые и нет загрязнений переходят к разборке.

Диагностика внутренних частей

Обмотка якоря электродвигателя не должна иметь нагара, тёмных пятен, похожих на последствия перегрева. Поверхность контактных частей и области зазора не должна быть зосоренной. Мелкие частицы снижают мощность двигателя и повышают ток. Не стоит производить разборку приборов с включенной в сеть вилкой в целях безопасности проведения работ.

Рекомендуется проводить съемку процесса разборки для исключения сложностей при обратном процессе. Либо можно записывать на листок каждый шаг своих действий. Допускается некоторый износ щеток, ламелей. Но при обнаружении царапин следует выяснить причину их происхождения. Возможно, этому поспособствовала трещина в корпусе, которую можно заметить только при нагрузке.

Работа омметром

Искренние могло происходить из-за пропадания электрического контакта в одной из ламелей. Для замера сопротивления рекомендуется ставить щупы со стороны токосъемников. Вращая вал двигателя, наблюдают за показаниями циферблата. На экране должны быть нулевые значения. Если проскакивают цифры даже в несколько Ом, то это говорит о нагаре. При появлении бесконечного значения судят об обрыве в цепи.

Независимо от результатов далее следует проверить сопротивление между каждыми соседними ламелями. Оно должно быть одинаковым для каждого замера. При отклонениях нужно осмотреть все соединения катушек и поверхность прилегания щёток. Сами щетки должны иметь равномерный износ. При сколах и трещинах они подлежат замене.

Катушки соединяются с сердечником проводкой, которая могла отслоиться. Припой часто не выдерживает ударов от падений. У стартера ток через контакты может достигать 50А, что приводит к прогоранию некачественных соединений. Внешним осмотром определяют места повреждений. Если не обнаружили неисправности, то проводят замер сопротивления между ламелью и самой катушкой.

Если нет омметра?

При отсутствии мультиметра потребуется источник питания 12 Вольт и лампочка на соответствующее напряжение. У любого автолюбителя с таким набором не возникнет проблем. На вилку электроприбора подключают плюсовую и минусовую клеммы. В разрыв ставится лампа накаливания. Результат наблюдают визуально.

Вал якоря вращают рукой, лампа горит без скачков яркости. Если наблюдается затухание судят о неисправном двигателе. Скорее всего, произошло межвитковое замыкание. Полное пропадание свечения свидетельствует об обрыве в цепи. Причинами могут быть неконтакт щеток, обрыв в обмотке или отсутствие сопротивления в одной из ламелей.

Как «оживить» неисправный прибор?

Ремонт якоря электродвигателя начинают только после полной уверенности в неисправности узла. Царапины и сколы на ламелях убирают круговой проточкой поверхности. Нагар и копоть можно снять чистящими средствами для контактных электрических соединений. Разбитые подшипники перепрессовывают и меняют на новые. Важно соблюсти балансировку вала при сборке.

Вращение должно быть лёгким и без шума. Поврежденную изоляцию восстанавливают, можно использовать обычную изоленту. Соединения, вызывающие подозрения, лучше пропаять заново. При проблемах с катушками якоря рекомендуется прибегнуть к перемотке, которую можно выполнить самостоятельно.

Восстановление катушек

Перемотать якорь электродвигателя можно в условиях гаража, только требуется быть осторожным при нанесении каждого витка. Медная проводка подбирается аналогичной намотанной. Сечение нельзя менять, это приведёт к нарушению скоростных режимов работы двигателя. Бумага диэлектрическая потребуется для отделения обмоток. Катушки в конце заливают лаком.

Потребуется паяльник и навыки его использования. Места соединений обрабатывают кислотой, для нанесения оловянно-свинцового припоя пользуются канифолью. При демонтировании старой обмотки подсчитывают количество витков и наносят аналогичное количество новой намотки.

Корпус должен быть очищен от старого лака и других включений. Для этого подходит напильник, наждачка или горелка. Для якоря изготавливают гильзы, материалом служит электротехнический картон. Полученные заготовки укладывают в пазы. Намотанные катушки следует делать правыми витками. Выводы со стороны коллектора перематывают капроновой нитью.

Каждый провод припаивается к соответствующей ламели. Сборка должна заканчиваться очередными замерами сопротивления контактных соединений. Если все в норме и нет коротких замыканий можно проверять работу электродвигателя под напряжением.

Как проверить якорь электродвигателя в домашних условиях

В бытовых приборах и оборудовании установлены различные типы электродвигателей. Эти различия зависят от условий эксплуатации, назначения и выполняемых ими функций. Например, в электродрелях, миксерах, кухонных комбайнах, пылесосах, стиральных машинах и других устройствах с частым изменением скорости вращения вала применяются коллекторные двигатели. Если требуется обеспечить долговременный стабильный режим работы, то в таком оборудовании используются уже асинхронные электродвигатели, наиболее подходящие для небольших самодельных станков. Тем не менее, во всех случаях часто приходится проверять якорь электродвигателя в домашних условиях.

Коллекторные двигатели и основные неисправности якоря

Коллекторные электродвигатели рассчитаны на работу от бытовых сетей, напряжением 220В. Практически все они являются синхронными агрегатами. В отличие от асинхронных электродвигателей, коллекторные устройства состоят из неподвижного статора и вращающейся обмотки на валу – якоря. Напряжение на них подается с помощью щеточно-графитного устройства, которое и есть коллектор.

Основная причина, требующая проверки якоря и других деталей, состоит в появлении искр. Активное искрение свидетельствует об износе щеток и коллекторного узла или нарушении контактов. Кроме того, искры могут появиться в результате межвиткового замыкания, то есть, замыкания обмоток в коллекторе. Появление таких нарушений требует качественной диагностики, начиная с визуального осмотра и заканчивая проверкой мультиметром.

Первоначальный осмотр позволяет выявить оборванные или выгоревшие обмотки, а также выгорание в точках их подключения. Поэтому, в первую очередь следует обращать внимание на состояние обмоток и целостность витков. Если обмотки почернели полностью или частично, это уже указывает на определенные проблемы с якорем. Иногда изоляцию достаточно просто понюхать, чтобы определить характерный запах гари.

Более точную информацию можно получить путем проверки якоря мультиметром. Прозвонка выполняется поэтапно, захватывая все элементы двигателя:

• Вначале прозваниваются попарные выводы обмоток статора к ламелям. Сопротивления на каждом из них должны иметь одинаковое значение.
• Далее проверяется сопротивление между ламелями и корпусом якоря. В норме оно должно быть бесконечным.
• Целостность обмотки проверяется путем прозвонки выводов.
• После этого проверяется состояние цепи между корпусом статора и выводами якорной обмотки. При наличии пробоя на корпус, бытовое устройство категорически запрещается подключать к напряжению. В этом случае требуется обязательный ремонт или полная замена неисправных деталей.

После ремонта коллекторного электродвигателя нужно соединить все элементы между собой и подключить устройство к питанию 220В. Если агрегат работает нормально, значит ремонт выполнен правильно.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков. Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет. Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки. При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут.

Как прозвонить якорь двигателя

Как проверить якорь электродвигателя

Несмотря на надежность и долговечность, электродвигатели время от времени выходят из строя. Установить причину поломки и исправить ее можно самостоятельно — вам понадобится тестер, знания и немного терпения. Как проверить якорь электродвигателя в домашних условиях вы узнаете, прочитав эту статью. Мы рассмотрим два типа двигателей, чаще всего использующихся в быту и на производстве.

Коллекторные синхронные двигатели

Именно они применяются в бытовых устройствах (миксерах, стиральных машинах, электродрелях и т.п.), поэтому рассчитаны на работу от сети 220В. Их «сердце» — это якорь, состоящий из неподвижного статора и обмотки на валу. Если причина неполадок кроется в нем, начинать проверку следует с визуального осмотра.

• перегоревших или оборванных обмоток;
• запаха гари;
• активного искрения;
• оплавленных ламелей коллектора;
• выхода из строя подшипников;
• отсоединения проводков.

Если на первый взгляд дефекты не заметны, для более точного обследования придется вооружиться мультиметром. Проверка проходит поэтапно:

• Прозвоните попарные выводы обмоток статора к ламелям.
  Показания сопротивления на каждом должны совпадать.
• Проверьте сопротивление между корпусом якоря и ламелями — в идеале оно стремится к бесконечности.
• Прозвоните выводы, чтобы проверить целостность обмотки.
• Проверьте состояние цепи между выводами якорной обмотки и корпусом статора.

Наличие пробоя на корпус — знак, что двигатель требует замены сломанных деталей и полного ремонта. Подключать его к сети в этом случае запрещено.

Асинхронные двигатели

Асинхронные электродвигатели широко применяются не только в промышленности (на станках, в компрессорах, насосах), но и в быту (в холодильниках, стиральных машинах некоторых моделей). При их неисправности визуальный осмотр следует начинать с обмоток статора, играющих роль якоря.

Перед тем, как прозвонить якорь электродвигателя, необходимо проверить другие узлы и детали (так как причина может быть в их повреждении) — кабели подключения, магнитные пускатели, тепловое реле, конденсатор, а также проверить наличие напряжения.

Если все в порядке, убедитесь в том, что электропитание отсутствует, и разберите двигатель.

Причины, по которым обмотки статора перестают работать, чаще всего следующие:

• обрыв витков;
• большая влажность;
• межвитковое замыкание.

Если при осмотре не выявлены неполадки, дальнейшая диагностика проводится с помощью мультиметра. В агрегатах на 380 В, которые подключаются «треугольником» или «звездой», каждая обмотка проверяется по отдельности. Отклонение значения сопротивления на них должно быть не более 5%. Затем обмотки прозваниваются на корпус и друг с другом. Сопротивление должно стремиться к бесконечности, другие показания говорят о том, что присутствует пробой обмоток между собой или на корпус. Эта проблема решается путем полной перемотки.

В электродвигателях на 220 В достаточно прозвонить рабочую и пусковую обмотки. Сопротивление у первой должно быть в полтора раза ниже, чем у второй.

Самый сложный этап проверки — поиск межвиткового замыкания, поскольку при визуальном осмотре выявить его не представляется возможным. Нужно воспользоваться специальным измерителем индуктивности. Если значение на всех обмотках одинаково — неполадки отсутствуют. Наиболее низкое значение на какой-либо из обмоток указывает на ее повреждение.

Сопротивление изоляции обмоток проверяется мегомметром на 1000 В, который подключается к отдельному источнику питания. Один провод подсоединяется к корпусу агрегата в месте, которое не окрашено, другой — к каждому выводу обмотки поочередно. Значение должно быть больше 0.5 Мом, меньший показатель говорит о том, что двигатель необходимо просушить. При проведении измерений старайтесь не касаться проводов и будьте предельно внимательны. Во избежание несчастных случаев обесточьте двигатель и строго соблюдайте все меры предосторожности.

Теперь вы знаете, как проверить якорь электродвигателя тестером, и можете без привлечения специалиста выявить причину неполадок и устранить ее, сэкономив деньги и время.

Источник: www.elec.ru

Как проверить якорь электроинструмента в домашних условиях

Самостоятельная проверка якоря электродвигателя легко может быть выполнена в домашних условиях. Это позволит, во-первых, самостоятельно восстановить работоспособность инструмента, во-вторых, не переплачивать специалисту за достаточно простую операцию. Для проверки понадобится только отвертка и мультиметр. Дополнительно можно приобрести специальный приборчик для определения межвиткового замыкания.

Этап 1. Визуальный осмотр инструмента

Очень часто случаются ситуации, когда инструмент еще работает, но уже не так, как положено. И в 30 % случаев виной тому подгоревший якорь. Выявить это можно визуально, еще до вскрытия корпуса.

Косвенными признаками «подуставшего» якоря электродвигателя являются такие неполадки:

• При работающем электродвигателе видно очень сильное искрение на коллекторе.

• При попытке запустить болгарку (дрель, дисковую пилу и пр.) наблюдается жесткая просадка напряжения (моргает освещение).

• Запуск электродвигателя сопровождается резкими рывками.

• Из корпуса доносится характерный запах горелой проводки.

• Инструмент не набирает прежней мощности.

Обратите внимание, что большая половина этих признаков может также указывать на банальный износ щеток электродвигателя. Если они стерлись или выкрошились, то якорь, скорее всего, здесь ни при чем. Меняем на новые, чистим коллектор от графитного налета, и спокойно работаем дальше. Если же щетки выглядят целыми, а вышеперечисленные симптомы наблюдаются, с 80-процентной вероятностью можно утверждать, что проблема в якоре электродвигателя.

Если электроинструмент и вовсе не подает признаков жизни, причин может быть гораздо больше, и понадобится не только проверка якоря.

Этап 2. Разборка электроинструмента

Так или иначе, если со щетками все в порядке, без разборки инструмента не обойтись. На этом этапе самое главное – не навредить еще больше. Особое внимание следует обращать на правильный подбор отвертки, так как испорченные винты выкрутить будет проблематично, и проверка превратится в мучительные слесарные работы. В некоторых инструментах используются крепежи разной длины. Их месторасположение нужно запоминать (лучше записывать или зарисовывать).

Чтобы после диагностики и ремонта успешно собрать электроинструмент, начинающим рекомендуется фотографировать каждый этап разборки. Это сильно поможет, если вы забудете, какая деталь как стояла до проверки.

Этап 3. Подготовка якоря электродвигателя к проверке

После того, как якорь был извлечен из корпуса, его желательно подготовить для диагностики. Процедура заключается в тщательной очистке ламелей коллектора от графитного налета. Если этого не сделать, дальнейшая проверка может не дать требуемого результата.

Снять налет можно при помощи ветоши и спирта. Если на ламелях имеется не налет, а толстый слой нагара, удалять его придется мелкозернистой наждачной бумагой. Обратите внимание, чтобы на коллекторе не оставалось видимых борозд от абразива. Это ухудшит контакт ламелей со щетками, а также ускорит их износ.

Этап 4.

Визуальный осмотр якоря перед проверкой

Смотреть нужно на следующее:

• Ламели коллектора. На них не должно быть сильного износа.

• Обмотка якоря электродвигателя. Ищем обрывы или видимые следы горения провода.

• Контакты. Вся обмотка припаяна к ламелям коллектора. Эти точки нужно проверить на целостность.

Если на коллекторе слишком глубокая выработка, якорь подлежит замене. Следы гари на обмотках или контактах говорят о том, что деталь неисправна. Можно перемотать, конечно, но дело это неблагодарное, и требует особых навыков. Проще купить новый.

Этап 5. Проверка якоря мультиметром

Проверка якоря электродвигателя мультиметром состоит из двух этапов. В первую очередь, необходимо прозвонить его на наличие пробоя. Для этого мультиметр устанавливается в режим проверки цепи со звуковым сигналом.

Далее одним щупом проходим по ламелям коллектора, а вторым по корпусу якоря.

Второй этап проверки якоря мультиметром заключается в измерении сопротивлений между соседними обмотками. Для этого прибор устанавливается в режим определения сопротивления на самый минимальный порог (как правило, это 200 Ом).

Далее щупы прикладываются к соседним ламелям коллектора, а показания на экране фиксируются. При измерении сопротивления между всеми соседними ламелями должно быть одинаковое значение. Если это не так – якорь неисправен.

О том же самом говорит полное отсутствие сопротивление на какой-либо из обмоток.

Этап 6. Проверка якоря на межвитковое замыкание

Перед тем, как проверить якорь электродвигателя на межвитковое короткое замыкание, необходимо обзавестись специальным приборчиком. Стоит он копейки, и о нем полно информации в Интернете.

Суть проверки якоря заключается в прикладывании этого самого приборчика ко всем секциям корпуса. По показаниям светодиодного индикатора определяется неисправность.

Этап 7. Замена якоря и обратная сборка инструмента

Неисправный якорь либо отдается на перемотку, либо заменяется новым. К счастью, сегодня даже на самый дешевый китайский инструмент в интернет-магазинах можно найти подходящие комплектующие. Новый или восстановленный якорь перед установкой желательно проверить по алгоритму, описанному выше.

Если все в норме, собираем все обратно и работаем. Меняя якорь электродвигателя рекомендуется также установить новые щетки. Благо, они копеечные.

Источник: labuda.blog

Проверка, ремонт и замена якоря болгарки своими руками

Якорь болгарки больше всех узлов подвергается температурным, механическим и электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, и как следствие, часто нуждается в ремонте. Как проверить якорь на работоспособность и починить элемент своими руками — в нашей статье.

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.

Распайка коллекторных выводов.

Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

• визуально;
• мультиметром;
• лампочкой;
• специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Из-за нарушения этих контактов ламели выгорают.

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Загнутые пластины коллектора

Как проверить с помощью мультиметра

• Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

Диагностика обмотки якоря мультиметром

Видео: как проходит проверка

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода и соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео: ИКЗ в работе

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Схема прибора проверки якорей

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Прибор проверки якорей

Видео: Как сделать дроссель своими руками и проверить якорь

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.

Проходной прямой резец

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

Пропитка под наклоном

Сушка якоря на воздухе до полимеризации

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор можно восстановить методом пайки.

• Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
• После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
• Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
• Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.

Источник: legkovmeste.ru

Как проверить якорь электродвигателя?

Несмотря на надежность и долговечность, электродвигатели время от времени выходят из строя. Установить причину поломки и исправить ее можно самостоятельно – вам понадобится тестер, знания и немного терпения. Как проверить якорь электродвигателя в домашних условиях вы узнаете, прочитав эту статью. Мы рассмотрим два типа двигателей, чаще всего использующихся в быту и на производстве.

Коллекторные синхронные двигатели

Именно они применяются в бытовых устройствах (миксерах, стиральных машинах, электродрелях и т.п.), поэтому рассчитаны на работу от сети 220В. Их «сердце» — это якорь, состоящий из неподвижного статора и обмотки на валу. Если причина неполадок кроется в нем, начинать проверку следует с визуального осмотра.

• перегоревших или оборванных обмоток;
• запаха гари;
• активного искрения;
• оплавленных ламелей коллектора;
• выхода из строя подшипников;
• отсоединения проводков;

Если на первый взгляд дефекты не заметны, для более точного обследования придется вооружиться мультиметром. Проверка проходит поэтапно:

• Прозвоните попарные выводы обмоток статора к ламелям. Показания сопротивления на каждом должны совпадать.
• Проверьте сопротивление между корпусом якоря и ламелями – в идеале оно стремится к бесконечности.
• Прозвоните выводы, чтобы проверить целостность обмотки.
• Проверьте состояние цепи между выводами якорной обмотки и корпусом статора.

Наличие пробоя на корпус – знак, что двигатель требует замены сломанных деталей и полного ремонта. Подключать его к сети в этом случае запрещено.

Асинхронные двигатели

Асинхронные электродвигатели широко применяются не только в промышленности (на станках, в компрессорах, насосах), но и в быту (в холодильниках, стиральных машинах некоторых моделей). При их неисправности визуальный осмотр следует начинать с обмоток статора, играющих роль якоря.

Перед тем, как прозвонить якорь электродвигателя, необходимо проверить другие узлы и детали (так как причина может быть в их повреждении) – кабели подключения, магнитные пускатели, тепловое реле, конденсатор, а также проверить наличие напряжения. Если все в порядке, убедитесь в том, что электропитание отсутствует, и разберите двигатель.

Причины, по которым обмотки статора перестают работать, чаще всего следующие:

• обрыв витков;
• большая влажность;
• межвитковое замыкание.

Если при осмотре не выявлены неполадки, дальнейшая диагностика проводится с помощью мультиметра. В агрегатах на 380В, которые подключаются «треугольником» или «звездой», каждая обмотка проверяется по отдельности. Отклонение значения сопротивления на них должно быть не более 5%. Затем обмотки прозваниваются на корпус и друг с другом. Сопротивление должно стремиться к бесконечности, другие показания говорят о том, что присутствует пробой обмоток между собой или на корпус. Эта проблема решается путем полной перемотки.

В электродвигателях на 220В достаточно прозвонить рабочую и пусковую обмотки. Сопротивление у первой должно быть в полтора раза ниже, чем у второй.

Самый сложный этап проверки – поиск межвиткового замыкания, поскольку при визуальном осмотре выявить его не представляется возможным. Нужно воспользоваться специальным измерителем индуктивности. Если значение на всех обмотках одинаково – неполадки отсутствуют. Наиболее низкое значение на какой-либо из обмоток указывает на ее повреждение.

Сопротивление изоляции обмоток проверяется мегомметром на 1000В, который подключается к отдельному источнику питания. Один провод подсоединяется к корпусу агрегата в месте, которое не окрашено, другой – к каждому выводу обмотки поочередно. Значение должно быть больше 0.5 Мом, меньший показатель говорит о том, что двигатель необходимо просушить. При проведении измерений старайтесь не касаться проводов и будьте предельно внимательны. Во избежание несчастных случаев обесточьте двигатель и строго соблюдайте все меры предосторожности.

Теперь вы знаете, как проверить якорь электродвигателя тестером, и можете без привлечения специалиста выявить причину неполадок и устранить ее, сэкономив деньги и время.

Источник: www.szemo.ru

Как проверить и отремонтировать коллектор электродвигателя своими руками

Чтобы осуществить ремонт коллектора электродвигателя, необходимо разобраться в его особенностях. Если вы ничего не смыслите в микроконтроллере, не знаете про устройство обмоток статора или щеточно коллекторный узел, браться за подобное дело не имеет смысла.

• Немного о коллекторных электродвигателях
• Особенности неисправностей
  • Популярные неисправности электродвигателя
  • Редкие неисправности
  • Прозвон мультиметром

Немного о коллекторных электродвигателях

• Обычное для домашнего хозяйства напряжение — это 220в. От 220в питается большая часть бытовой техники, потому она проектируется именно под эти особенности;
• Подавляющее большинство коллекторных электродвигателей, которые присутствуют дома — это не асинхронный, а синхронный агрегат;
• В отличие от асинхронного движка, синхронные устройства имеют неподвижную обмотку статора и обмотку на валу, то есть якорь. На них через щеточно графитное устройство или коллектор подается напряжение 220в.

Такие электродвигатели можно встретить в следующих устройствах:

• Стиральные машины;
• Электрические инструменты;
• Детские игрушки;
• Пылесосы и пр.

Особенности неисправностей

Если моторчик электроинструмента начал плохо работать или полностью вышел из строя, многие отправляют на свалку не только коллекторный электродвигатель, но и весь прибор. Делать этого не стоит.

Обычная проверка, выполненная своими руками, позволяет проверить узел, оценить его текущее состояние. Что самое интересное, в большинстве случаев устройство можно вернуть в рабочее состояние, потратив на это минимум усилий и средств.

Важная заметка о проверке:

• Прежде чем начнется проверка и тщательный ремон, не поленитесь посмотреть на состояние идущего на 220в кабеля. Не редко проверка шнура показывает, что в нем произошел обрыв. Из-за этого коллекторный электродвигатель не функционирует;
• Другая возможная проблема — это выход из строя кнопок, отвечающих за управление и включение. Они также могут потерять контакт, сломаться механическим образом. Их проверка даст ответ на этот вопрос;
• Проверка пуско-регулировочного устройства также не повредит в случае его наличия;
• Источник на 220 В. А в каком состоянии находится розетка на 220 Вольт? Не исключайте ситуацию, когда напряжение в 220 Вольт попросту не идет на ваш электромотор и весь электроинструмент. Банально советовать убедиться в наличии света в доме. А вот проверить состояние розетки на 220 Вольт стоит. Для этого подключите прибор к другому источнику 220 Вольт. Если все в порядке, переходим к наиболее распространенным поломкам коллекторного электромотора.

Популярные неисправности электродвигателя

Далее дадим несколько рекомендаций относительно наиболее распространенных поломок, которые могут преследовать асинхронный или синхронный коллекторный электромотор. Это позволит в следующий раз смело включить устройство к 220 Вольт и начать с ним работать.

1. Выполните разборку электроинструмента, разберите электромотор вашего бытового устройства. Рекомендуется опираться на инструкции от производителей. Прежде чем начинать разбирать инструмент на составные элементы, убедитесь в отсутствии искр. Их на щеточно контактном механизме быть не должно.
2. Если искрение оказалось активный, щеточно коллекторный узел вероятнее всего износился или нарушились контакты.
3. Менее распространенная причина искрения — это замыкание обмоток в коллекторе. А именно — межвитковое замыкание.
4. Самая часто встречаемая поломка — это износ щеточно коллекторного узла. Либо узел коллектора чернеет. Если износился щеточный узел, потребуется заменить их на аналогичные новые элементы. В идеале менять стоит на оригинальные детали. Обычно щеточно коллекторный узел меняется легко. Для этого нужно отодвинуть фиксатор или открутить крепежный болт. Все зависит от того, какой прибор перед вами.
5. Некоторые модели асинхронного или синхронного двигателя предусматривают замену не самих щеток, а щеточно держательного механизма в сборе. Не забудьте при этом соединить медный провод с контактами.
6. Если щеточно держательный узел оказался цел, попробуйте растянуть пружины, которые их прижимают.
7. В случае потемнения контактной части коллектора, попробуйте просто зачистить ее с помощью наждачки-нулевки.
8. Если на месте контакта щеточно коллекторного узла, там где коллектор контактирует с щетками, образовалась канавка, придется выполнить проточку на станке.
9. Другим, не менее распространенным видом поломок в таких электродвигателях является износ подшипника. Если проверка показывает, что возникает биение патрона, повышается вибрация корпуса во время работы устройства, подшипник придется заменить. Самый неприятный сюжет — это когда якорь начинает касаться статора. Тут потребуется минимум поменять якорь, либо выполнить замену статора и якоря одновременно.
10. Управление на микроконтроллере. Если управление на микроконтроллере дает сбой, проблема может заключаться в самом микроконтроллере. Его проще всего заменить новым.
11. Состояние ротора. У ротора вашего электродвигателя также могут возникнуть проблемы. Для проверки ротора воспользуйтесь мультиметром.

Редкие неисправности

К категории редких поломок относят:

• Обрыв обмоток;
• Выгорание обмоток;
• Выгорание мест подключения обмоток;
• Оправление, замыкание ламелей графитовой пылью.

При вероятности неисправностей обмоток или ламелей определить наличие поломок поможет визуальная проверка. Выполняя ремонт, обратите внимание на некоторые моменты.

1. Проверьте состояние обмоток. Обычно нарушается целостность обмоток, что влечет за собой соответствующие неисправности.
2. Изучите текущий цвет обмоток. Весь корпус обмоток или только их часть может почернеть, что свидетельствует о наличии проблем.
3. Оцените состояние контактов проводов с коллекторными ламелями. Если имеются проблемы, обычная перепайка будет составлять весь ваш ремонт.
4. Загляните в пространство между ламелями. Это нужно для проверки их на предмет забитости графитовой пылью. При ее наличии в этом месте ремонт состоит в обычной прочистке. Прочистить узел можно подручными средствами.
5. Понюхайте изоляцию проводов. Часто управление инструментом становится невозможным, он выходит из строя из-за того, что узел изоляции проводки просто перегорел. При таких ситуациях узел издает характерный запах, который многим знаком.
6. При обнаружении поломок обмоток статора или якоря, их нужно заменить. Другой вариант — можно перемотать элементы, для чего лучше обратиться к соответствующим сервисам.
7. Проведите проверку ротора. Оценка состояния ротора мультиметром даст понять, какие действия предпринимать дальше.

Если визуальная проверка не позволяет определить неисправности, потребуется прозвонить узел мультиметром.

Прозвон мультиметром

Если однофазный электромотор потребует ремонт, рекомендуется проверить состояние его статора и прочих элементов путем прозвона.

1. Сначала выполняется прозвон попарных выводов обмоток статора на ламели. При этом сопротивления должны оказаться одинаковым.
2. Теперь делается проверка между корпусом якоря и ламелями. Прибор должен выдавать бесконечное сопротивление.
3. Убедитесь, что обмотка целая. Для этого прозваниваются выводы.
4. Проверяется цепь между выводами обмотки и корпусом вашего статора. Если на корпусе есть пробой, подключать устройство на 220 вольт категорически нельзя. Требуется ремонт или обязательная замена.

Если ваш электродвигатель удалось починить, выполните соединение всех элементов, подключите к питанию на 220 Вольт. В случае неисправности обратитесь в сервисный центр.

Источник: electricvdele.ru

Как проверить ротор асинхронного двигателя с короткозамкнутым ротором

Содержание

1. Как правильно прозвонить электродвигатель мультиметром
2. Какие бывают электрические двигатели
3. Проверка мультиметром однофазных коллекторных ЭД
4. Проверка ротора
5. Тестирование статора
6. Проверка мультиметром трёхфазных двигателей
7. Особенности
8. Выводы
9. Техника безопасности
10. Заключение
11. Видео по теме
12. Как проверить трехфазный электродвигатель – советы электрика
13. Как проверить электродвигатель: прозвонка тестером и другие способы
14. Что необходимо помнить при проверке
15. Проверяем подшипники
16. Проверяем двигатели визуально
17. Как прозвонить электродвигатель мультиметром
18. Другие неисправности
19. Как проверить обмотку электродвигателя
20. Испытание изоляции обмоток
21. Проверка обмоток на обрыв и междувитковое замыкание
22. Проверка асинхронных трёхфазных двигателей с короткозамкнутым ротором
23. Проверка конденсаторных двигателей
24. Сопротивление рабочей обмотки всегда меньше, чем у пусковой
25. Проверка коллекторных двигателей
26. Проверка моторов с фазным ротором
27. Как прозвонить электродвигатель мультиметром
28. Подготовка
29. Этапы работы
30. Проверка коллекторного электродвигателя
31. Как проверить электродвигатель
32. Начало ремонта
33. Как проверить цельность обмоток мотора?
34. Тестирование обмоток катушки
35. Диагностика якоря
36. Заключение
37. Видео

Как правильно прозвонить электродвигатель мультиметром

В современном мире человек окружил себя огромным количеством различных устройств, где в качестве силовых агрегатов используются электродвигатели. Как и все механизмы, они могут со временем выйти из строя. Порой это могут быть незначительные поломки, выявив которые самостоятельно, можно вернуть работоспособность любимой технике без лишних финансовых затрат. Диагностику электромотора называют «прозвонкой». Многие пользователи часто хотят узнать, как прозвонить в бытовых агрегатах электродвигатели мультиметром.

Какие бывают электрические двигатели

Все виды моторов похожи по своему принципу устройства. В корпусе любого движка закреплён статор. Его можно представить, как гильзу, состоящую из одной или нескольких обмоток аналогично катушкам трансформатора. Внутри статора на двух подшипниках вращается ротор (якорь), который представляет собой цилиндр из листов электромеханической стали с контактными кольцами (коллекторами) или якорь, состоящий из бронзовых, алюминиевых и медных стержней в пазах корпуса, соединённых на торцах кольцами.

Существующие модификации электродвигателей (ЭД) по их принципиальному устройству делят на 4 группы – это двигатели:

Проверка мультиметром однофазных коллекторных ЭД

Самодеятельных мастеров или желающих ими стать больше всего интересует прозвонкка электродвигателя домашней техники мультиметром. Проверка исправности движка сводится к диагностированию ротора и статора по отдельности. В бытовой технике применяются однофазные ЭД коллекторного типа. Чтобы приступить к проверке электродвигателя, его разбирают, вынимая статор из корпуса мотора, и в свою очередь извлекают из него якорь.

Следует заметить то, что предварительно нужно осмотреть части электромотора на предмет наличия механических повреждений. Потому, что если таковые обнаружатся, то дальнейшая проверка тестером окажется ненужной. В случае отсутствия таких явлений, как износ и трение подшипников, износ коллекторных колец, проворачивание вращающихся деталей относительно друг друга, приступают к следующим этапам диагностики.

Проверка ротора

Проверяемый ротор извлекают из статора ЭД, подготавливают мультиметр. Диагностируют якорь таким образом:

В процессе тестирования все показания прибора записывают. Результаты замеров на каждом этапе диагностики должны быть равной величины. Это будет свидетельствовать об исправности ротора. Когда показания прибора будут иными, то тогда это будет означать либо короткое замыкание, либо обрыв проводников в местах замеров.

Первым делом отсоединяют провода статора. Затем производят визуальный осмотр внешнего состояния деталей. Допустимо незначительное потемнение обмотки электродвигателя, что является результатом старения лака. Подготавливают мультиметр. Для начала прибор устанавливают в режим сопротивления — рычаг переводят на отметку 200 Ом. Далее поступают следующим образом:

Проверка мультиметром трёхфазных двигателей

Нередко в приусадебных хозяйствах или в небольших мастерских можно встретить агрегаты и станочное оборудование, оснащённые трёхфазными электромоторами. При отказе определение работоспособности и неисправности движка производят специальными измерителями.

Обмотки статоров двигателей состоят из 3-х катушек, которые соединены между собой треугольником или звездой. Тестирование замыкания на корпус проводят мегомметром. Можно воспользоваться бытовым прибором, если он имеет такую возможность.

Диагностику двигателя некоторые специалисты осуществляют, не разбирая двигатель. Это происходит в редких случаях, когда на моторе отсутствует контактная коробка, куда выводятся концы проводов обмоток. Щупы мультиметра просовывают в зазоры между статором и ротором, касаясь ими нужных частей и контактов. Единственный недостаток такого метода в невозможности проверить межвитковое замыкание 3-х обмоток статора.

Особенности

Современное электрооборудование оснащается моторами с дополнительными защитными устройствами такими, как термопредохранители, термореле и датчики оборотов двигателя.

Выводы

Проверки состояния электродвигателя мультиметром с положительным результатом можно охарактеризовать тем, что все параллельные замеры контактов статора и ротора должны быть одинаковыми. В случае отклонений от этих требований искать поломку или обрыв проводников нужно в местах замеров. Следует учитывать то обстоятельство, что бытовые тестеры часто допускают некоторую погрешность измерений. В отличие от цифровых приборов стрелочные приборы более точны. Чтобы это проверить, в режиме 200 Ом щупы замыкают. На экране должен появиться «0» либо другая цифра от 0.1 до 0.2 Ом. Это и будет являться погрешностью тестера.

Техника безопасности

Работать с частями разобранного электромотора надо на чистом рабочем столе. Освещение рабочего места не должно создавать затемнённые места. Руки должны быть защищены перчатками, а глаза очками. Работник должен быть обут в ботинки на толстой резиновой подошве. Это нужно делать для того, чтобы избежать неприятностей при испытании мотора после его диагностики.

Заключение

Нельзя допускать дальнейшую эксплуатации электродвигателя при появлении первых признаков неисправности агрегата. Если не хватает знаний и умения, как проверить электродвигатель мультиметром, то лучше не заниматься этим самостоятельно. В таком случае вызывают мастера на дом или относят мотор в ремонтную мастерскую.

Видео по теме

Источник

Как проверить трехфазный электродвигатель – советы электрика

Как проверить электродвигатель: прозвонка тестером и другие способы

Большое число электроприборов на 220 В, которыми пользуется каждый, содержит электрические движки.

Это и различные виды электроинструмента, и электроприборы, используемые на кухне и в квартире — стиральные и посудомоечные машины, пылесосы и т. д. и т. п.

Все эти моторы выполняют механическую работу и этим существенно облегчают нашу жизнь. Поэтому их неисправности, что называется, как гром среди ясного неба.

Внезапно становится понятной значимость электромотора и его исправность. Чтобы не допустить подобную неприятность, движки бытовых электроприборов и электроинструмента рекомендуется периодически проверять.

Причем проверки должны соответствовать эксплуатационной нагрузке — чем продолжительнее электроприбор используется, тем более частые проверки необходимы.

В связи с этим расскажем далее нашим читателям, как проверить электродвигатель самостоятельно.

Что необходимо помнить при проверке

Не рекомендуем нашим читателям самостоятельно проверять электрические движки, да и любые другие электроприборы без определенного, пусть даже небольшого объема знаний в электрике.

Хотя такая проверка и не требует детальных технических описаний и знания большого числа формул, всегда есть риск поражения электрическим током. По этой причине лучше всего поручать проверки и ремонты электрооборудования подготовленным кадрам.

А без определенных знаний одно неверное прикосновение отверткой не там где надо может испортить либо движок, либо что-то еще.

Напомним нашим читателям, что работа каждого электродвигателя основана на взаимодействии статора и ротора.

Пример конструкции движка с внешним ротором, примененного в центробежном вентиляторе

Проверяем подшипники

Перемещение ротора относительно статора возможно благодаря подшипникам. Они могут быть конструктивно выполнены на одном из принципов:

Легкость вращения вала и ротора электродвигателя — это первый пункт проверки любого движка. Чтобы его реализовать на практике, необходимо:

Оцениваем состояние подшипников

Но поскольку часто движки являются частью электропривода с редуктором, необходимо точно знать то, что вал, за который берешься, — это часть ротора, а не редуктора.

Некоторые шестеренчатые редукторы с определенным усилием все же позволяют провернуть свой вал, и таким образом можно сделать оценку состояния подшипников. Но многие глобоидные и червячные — нет.

В таком случае надо попытаться получить доступ к валу двигателя внутри редуктора. А еще лучше — отсоединить по возможности редуктор от движка.

Если вращение затруднено, значит, подшипник неисправен по следующим причинам:

Поломанный шариковый подшипник

Проверяем двигатели визуально

Если подшипники в хорошем состоянии, взявшись рукой за вал и покачав его из стороны в сторону, не ощущаешь люфт. При этом в работающем движке не слышен шум, идущий от подшипника.

И, наоборот, в изношенном подшипнике заметен и люфт, и значительный шум, особенно если это подшипник качения.

Для асинхронного двигателя, независимо от того, трехфазный он или однофазный, отсутствие нормальной работоспособности чаще всего связано именно с подшипниками.

В таких движках это единственные детали, которые со временем механически изнашиваются. Исключение составляют асинхронные движки с кольцами. Их содержат также и синхронные электродвигатели.

Кольца и скользящие по ним щетки подвержены износу и наряду с подшипниками осматриваются для проверки их нормальной работоспособности. Поверхности колец, пребывающих в хорошем и исправном состоянии, гладкие и без царапин.

Щетки должны быть притерты к поверхности колец и надежно прижаты к ним.

Щетки: слева изношенные, справа новыеТрёхфазный асинхронный двигатель с фазным роторомЭлектродвигатели с контактными кольцами

Но для большинства читателей наиболее частыми будут проблемы, связанные с коллекторными движками.

Они являются основными во всех электроприборах и электроинструментах. И в них также изнашивающимися деталями являются подшипники и щетки. Но скольжение щеток происходит не по кольцам, а по коллектору.

Его поверхность неоднородна, что существенно ускоряет износ щеток, которые при этом превращаются в графитовую пыль.

Она оседает на всех поверхностях движка и корпуса электроприбора, создавая условия для появления электрических цепей. Поэтому при проверке таких электроприборов важно своевременно выявить критический уровень загрязнения графитовой пылью и выполнить качественную очистку от нее как самого двигателя, так и всех остальных поверхностей.

Как прозвонить электродвигатель мультиметром

Но осмотр рисковых элементов электродвигателей обычно недостаточен. Тем более что таким способом невозможно выявить неисправность в обмотках.

Поэтому надо знать, как прозвонить электродвигатель мультиметром или тестером.

Такая прозвонка обмоток электродвигателя трехфазного, однофазного и постоянного тока позволит разобраться в некоторых неисправностях и выявить необходимость перемотки поврежденной обмотки.

Измерять сопротивление обмотки обычно не имеет смысла, поскольку сопротивление обмоток большинства движков весьма мало по своей величине.

Причем омическое сопротивление тем меньше, чем больше мощность и, соответственно ей, сечение обмоточных проводов. Кстати, это же характерно и для трансформаторов.

Поэтому проверка обмоток при появлении характерных неисправностей в электродвигателях сводится к тому, чтобы прозванивать их тестером.

К сожалению, таким способом прозвонить обмотку с целью предотвращения неисправности не получится. Так можно только разобраться с уже возникшими неисправностями. А они в движках влияют на правильность вращения ротора.

При этом скорость вращения уменьшается, корпус заметно сильнее нагревается, звук работающего двигателя ощутимо изменяется. Особенно это заметно на слух в коллекторных двигателях.

Они работают с характерным жужжанием, которое связано с магнитострикционным эффектом.

Если обрывается соединение одной или нескольких обмоток, они не создают звуковых колебаний, и тональность звука понижается.

Чтобы найти повреждение, нужен тестер, настроенный на измерение сопротивления в омах. На коллекторе расположены пары пластин одна напротив другой.

Поэтому надо одним щупом прикоснуться к любой пластине коллектора и с диаметрально противоположной стороны другим щупом найти парную пластину.

На ней прибор покажет некоторое значение сопротивления. Оно должно быть по величине небольшим, причем, его величина уменьшается по мере увеличения мощности моторов. Если искомая пластина либо не находится, либо расположена в стороне от диаметральной линии, проходящей через первую пластину, и такое расположение больше не повторяется для других пластин, подобных первой, значит

Коллектор, поврежденный в ходе длительной эксплуатации

Потребуется ремонт ротора. В ходе проверки на обследованные пластины, например, лаком для ногтей наносится метка-точка. Но сначала надо протестировать лак. После высыхания и затвердевания он должен легко отделиться от поверхности.

В коллекторных движках, работающих от сети 220 В, задействована обмотка статора. Проверить ее тестером сложнее, поскольку для сравнения измеряемых величин сопротивлений нужен еще один такой же двигатель.

Но поскольку для двигателя должно быть указано значение тока холостого хода, его можно замерить тестером.

Похожие проблемы со статором бывают и в асинхронных движках. При замыканиях между витками или на корпус скорость вращения ротора всегда уменьшается.

В таких случаях надо взять тестер и прозвонить асинхронный электродвигатель, используя таблицу сопротивлений изоляции (если она приведена в технической документации).

В исправном двигателе каждая обмотка надежно изолирована как от других обмоток, так и от корпуса, что и покажет прибор при проверке.

Другие неисправности

Но кроме уже упомянутых проблем, которые в основном бывают при эксплуатации движков, встречаются и экзотические неисправности.

Ротор типа «беличья клетка»

Соблюдение рекомендуемых условий эксплуатации и плановых осмотров позволит максимально долго и без проблем использовать оборудование с двигателями. Следуйте инструкциям и получайте от своих электроприборов максимум пользы.

Как проверить обмотку электродвигателя

Главная » Ремонт и сервис » Как проверить обмотку электродвигателя

При помощи мультиметра и нескольких приспособлений, не особо разбираясь в принципе работы электродвигателей, можно проверить:

Испытание изоляции обмоток

Независимо от конструкции, электродвигатель нужно проверить при помощи мегомметра на пробой изоляции между обмотками и корпусом. Проверки при помощи одного только мультиметра может быть недостаточно для выявления повреждения изоляции, поэтому используют высокое напряжение.

мегомметр для измерения сопротивления изоляции

В паспорте электродвигателя должно указываться напряжение для испытания изоляции обмоток на электрическую прочность. Для двигателей, подключаемых к сети 220 или 380 В, при их проверке используются 500 или 1000 Вольт, но за неимением источника, можно воспользоваться сетевым напряжением.

паспорт асинхронного двигателя

Изоляция обмоточных проводов низковольтных двигателей не рассчитана выдерживать такие перенапряжения, поэтому при проверке нужно свериться с паспортными данными. Иногда у некоторых электродвигателей вывод обмоток, соединённых звездой, может быть подключён на корпус, поэтому следует внимательно изучать подключение отводов, делая проверку.

Проверка обмоток на обрыв и междувитковое замыкание

Чтобы прозвонить обмотки на обрыв нужно переключить мультиметр в режим омметра. Выявить междувитковое замыкание можно сравнив сопротивление обмотки с паспортными данными или с измерениями симметричных обмоток проверяемого двигателя.

Нужно помнить, что у мощных электродвигателей поперечное сечение проводов обмоток достаточно большое, поэтому их сопротивление будет близким к нулю, а такую точность измерений в десятые доли Ома обычные тестеры не обеспечивают.

Поэтому нужно собрать измерительное приспособление из аккумулятора и реостата, (приблизительно 20 Ом) выставив ток 0,5-1А. Измеряют падение напряжения на резисторе, подключенном последовательно в цепь аккумулятора и измеряемой обмотки.

Для сверки с паспортными данными, можно рассчитать сопротивление по формуле, но, можно этого и не делать – если требуется идентичность обмоток, то достаточно будет совпадения падения напряжения по всем измеряемым выводам.

Измерения можно производить любым мультиметром

Цифровой мультиметр Mastech MY61 58954

Ниже приведены алгоритмы проверки электродвигателей, у которых необходимым условием работоспособности является симметричность обмоток.

Проверка асинхронных трёхфазных двигателей с короткозамкнутым ротором

У подобных двигателей можно прозвонить только статорные обмотки, электромагнитное поле которых в замкнутых накоротко стержнях ротора наводит токи, создающие магнитное поле, взаимодействующее с полем статора.

Неисправности в роторах данных электродвигателей случаются крайне редко, и для их выявления, необходимо специальное оборудование.

Чтобы проверить трёхфазный мотор, нужно снять крышку клеммника – там находятся клеммы подключения обмоток, которые могут быть соединены по типу «звезда»

или «треугольник».Прозвонку можно сделать, даже не снимая перемычки –

достаточно измерить сопротивление между фазными клеммами – все три показания омметра должны совпадать.

При несовпадении показаний необходимо будет разъединить обмотки и проверить их по отдельности. Если расчётное сопротивление у одной из обмоток меньше, чем у остальных – это указывает на наличие междувиткового замыкания, и электродвигатель нужно отдавать на перемотку.

Проверка конденсаторных двигателей

Чтобы проверить однофазный асинхронный двигатель с короткозамкнутым ротором, по аналогии с трёхфазным мотором, необходимо прозвонить только статорные обмотки.

Но у однофазных (двухфазных) электродвигателей имеются только две обмотки – рабочая и пусковая.

Сопротивление рабочей обмотки всегда меньше, чем у пусковой

Таким образом, измеряя сопротивление, можно идентифицировать выводы, если табличка со схемой и обозначениями затёрлась или затерялась.

Часто у таких двигателей рабочая и пусковая обмотки соединены внутри корпуса, и от точки соединения сделан общий вывод.

Принадлежность выводов идентифицируют следующим образом – сумма сопротивлений, измеренных от общего отвода должна соответствовать суммарному сопротивлению обмоток.

Проверка коллекторных двигателей

Поскольку коллекторные электродвигатели переменного и постоянного тока имеют схожую конструкцию, то алгоритм прозвонки будет одинаков.

Сначала проверить обмотку статора (в двигателях постоянного тока её может заменять магнит). Потом проверяют роторные обмотки, сопротивление которых должно быть одинаково, коснувшись щупами щёток коллектора, или противоположных контактных выводов.

Удобней проверять обмотки ротора на выводах щёток, прокручивая вал, добиваясь, чтобы щётки контактировали только с одной парой контактов – таким способом можно выявить подгорание у некоторых контактных площадок.

Проверка моторов с фазным ротором

Асинхронный двигатель с фазным ротором отличается от обычного трёхфазного электродвигателя тем, что в роторе также имеются фазные обмотки,

соединённые по типу «звезда»,

которые подключаются при помощи контактных колец на вале.Чтобы проверить роторные обмотки, нужно найти выводы от данных колец, и удостовериться в совпадении измеренных сопротивлений. Часто такие двигатели оснащаются механической системой отключения роторных обмоток при наборе оборотов, поэтому отсутствие контакта может быть из-за поломки в данном механизме.

Статорные обмотки проверяются как у обычного трёхфазного двигателя.

Фотографии позаимствованы с сайта http://zametkielectrika.ru

Как прозвонить электродвигатель мультиметром

Для выявления неисправности электродвигателя в домашних условиях за неимением дорогостоящего профессионального оборудования ничего не остается, как прозвонить электродвигатель мультиметром. С его помощью можно определить большинство поломок, и вам не придется привлекать специалиста. Итак, что нужно сделать?

Подготовка

Перед тем, как проводить диагностику, следует:

Асинхронный, коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.

Этапы работы

Самые частые неисправности можно поделить на два вида:

Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.

Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.

Далее проверьте целостность обмоток, прозвонив три конца, входящих в борно двигателя. При наличии обрыва дальнейшая проверка не имеет смысла, поскольку прежде нужно устранить эту неисправность.

Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.

Зная, как прозвонить асинхронный электродвигатель мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно.

Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны.

Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

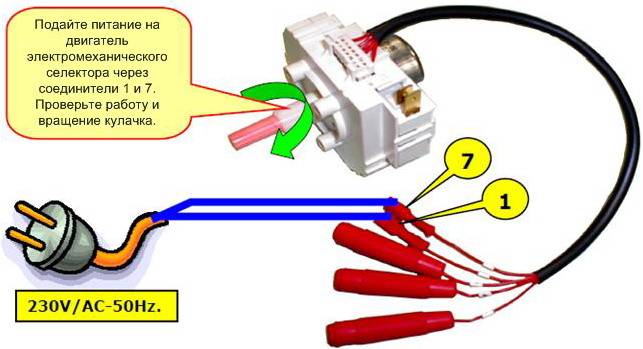

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

Как проверить электродвигатель

Модификации электродвигателей друг с другом различаются, равно как и их дефекты. Не каждая неисправность может быть диагностирована с помощью тестера, но в большинстве случаев – вполне возможно.

Начало ремонта

Ремонт начинают со зрительного осмотра: есть ли повреждённые части, не залит ли водой электродвигатель, не появился ли запах горелой изоляции и так далее. Обмотка в асинхронном двигателе может сгореть из-за короткого замыкания между двумя соседними витками. Агрегат перегревается из-за перегрузок, возникновения больших токов.

Нередко обгоревшие обмотки видны при визуальном осмотре, и в этом случае любые измерения будут лишними. Когда никаких шансов на исправление нет, нужно удалить и заменить обмотки на новые. Иногда требуется более тщательно проверить электродвигатель.

Для начала необходимо изучить конфигурацию двигателя, например, какие обмотки используются. Все вращающиеся машины имеют две части: статор и ротор.

В электродвигателях постоянного тока имеются:

Двигатель переменного тока, обычно состоит из двух частей:

Как проверить цельность обмоток мотора?

При помощи мультиметра и нескольких подручных средств можно проверить:

Тестирование обмоток катушки

Существует простой тест, используемый для проверки состояния катушки мотора. Для чего измеряется сопротивление обмоток, которое варьируется в зависимости от длины, толщины и материала провода. Если сопротивление слишком низкое, это указывает на короткое замыкание изоляции между витками.

Можно использовать мультиметр, но лучше проверить это с мегомметром, потому что на нём используется более высокое напряжение при проверке сопротивления. Это исключает ложные показания, вызванные индуктивностью катушки мотора.

Тест показывает качество изоляции провода, которое определяется по сопротивлению измеряемой детали системы.

Полученные результаты сверяются с табличными данными допустимых сопротивлений изоляции кабеля до 1 кВ, изложенными в правилах устройства электроустановок (ПУЭ).

По результатам проверки может быть предсказан сбой, прежде чем он произойдёт на самом деле. Это позволяет в производственном цеху осуществить ремонт или замену оборудования во время работы.

Как проверяется катушка электродвигателя мультиметром можно посмотреть на видео:

Диагностика якоря

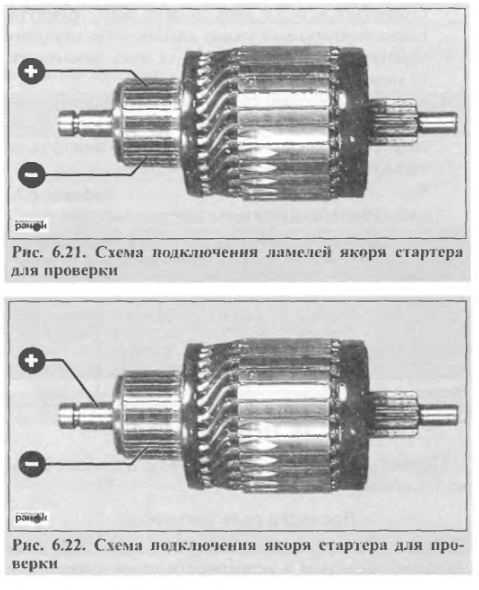

Проверить исправность электродвигателя тоже можно с помощью цифрового специального устройства проверки якорей Э236. Для этого помещают якорь на призму приборчика, который потом подключают к сети.

Процесс диагностики включает в себя следующие шаги:

При наличии межвиткового замыкания полотно, близкорасположенное к пазу, начнет вибрировать и притягиваться к механизму.

Наглядная демонстрация проверки якоря показана по видео:

Чтобы оперативно прозвонить обрыв в цепях движка, можно воспользоваться рабочим стендом с источником постоянного тока, инвертором, цифровым вольтметром, компаратором напряжений, световым индикатором и зуммером обрыва.

На нём же можно определить междувитковое замыкание.

Заключение

Далеко не всегда имеется возможность приобрести дорогостоящие аппараты специального назначения. Поэтому важно знать, как проверить двигатель простым мультиметром, очень нужным в хозяйстве электроизмерительным прибором. Он заменяет множество отдельных инструментов, необходимых для проверки цепей.

Посмотреть видео урок проверки статора на обрыв можно здесь:

Источник

Видео

Обрыв стержней ротора асинхронного двигателя.mp4

Асинхронный двигатель с короткозамкнутым ротором

Короткозамкнутый и фазный ротор

Правильный прозвон электродвигателя и неисправности ротора / А-лифт

Проверка якоря и статора в домашних условиях

РОТОР НЕ ВСЕГДА ЯКОРЬ или «маленький ликбез благодаря википедической премудрости»

Прозвонка 3 х фазного электродвигателя на работоспособность

Как проверить ротор двигателя

Принцип работы асинхронного электродвигателя

Проверка статора асинхронного двигателя с короткозамкнутым ротором на витковое замыкание

Как Проверить Якорь УШМ В Домашних Условиях

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

1. Обрыв токопроводников.
2. Межвитковое замыкание.
3. Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
4. Распайка коллекторных выводов.
5. Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

• визуально;
• мультиметром;
• лампочкой;
• специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Из-за нарушения этих контактов ламели выгорают.

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Как проверить якорь, если у вас нет специальных инструментов?

При отсутствии мультиметра проверить контакты якоря можно при помощи простой лампочки на двенадцать вольт. Вставив его в разрыв одного из проводов, на вилку болгарки нужно подать напряжение от аккумулятора на двенадцать Вольт. При одновременном вращении шпинделя рукой свет должен ярко гореть, не гаснуть. Этот результат указывает на то, что якорь работает правильно. Изменяющееся свечение указывает на короткое замыкание между витками. Если лампочка не горит совсем, можно предположить следующие поломки:

• Разрыв цепи питания;
• Зависание щеток в нерабочем положении в результате срабатывания удерживающей пружины;
• Короткое замыкание или обрыв обмотки статора.

Вы также можете проверить работоспособность деталей другими способами, но для этого требуется сложное оборудование или измерительные инструменты, которые недоступны или мало используются в повседневной жизни.

Как проверить с помощью мультиметра

• Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.
• Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по ламелям.

Видео: как проходит проверка

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода и соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Особенности выполнения проверки якоря болгарки тестером

Диагностическая процедура поможет точно определить проблему моторной части. Устройство, имеющееся в арсенале инструментов многих электриков-любителей, позволит проверить якорь болгарки тестером. С помощью тестера можно проверить

не только якоря болгарки, но и обмотки статора других электродвигателей. На картинке ниже вы можете увидеть один из этих самодельных измерительных приборов в действии.

Индикатор загорается при подключении тестера. Красный свет без присоединения технического устройства к якорю означает, что устройство готово к проверке. Рабочая активная поверхность измерительного прибора имеет две точки соприкосновения с исследуемой. Одна из них. катушка генератора, вторая. катушка завитков связи. При проверке якоря болгарки

тестером необходимо заменить эту поверхность на исследуемый паз. Убедитесь, что датчики не выходят за пределы пластин якоря одновременно с обеих сторон.

Если электрическая часть исправна или была перемотана, то при ее проверке тестером напротив каждой из бороздок индикатор будет светиться зеленым. При неисправности якоря болгарки, в частности, межвитковой цепи, на индикаторе прибора в месте его локализации загорится красный свет. Будьте осторожны при выполнении диагностической процедуры, чтобы добиться правильного контакта поверхностей при проверке якоря болгарки с помощью тестера. Из причин выхода из строя угловой болгарки нельзя исключать механическое повреждение, которое можно заметить визуально, не звеня мультиметром. Они могут быть как значительными, так и мелкими. Вы можете заметить поломку при осмотре, разобрав болгарку. Перед проверкой якоря на предмет межвиткового замыкания необходимо диагностировать такие неисправности.

Если вы не имеете опыта разборки электроинструмента или подготовки к работе с измерительными приборами для прозвонки арматуры мультиметром и не уверены в собственных силах, не стоит вмешиваться в конструкцию болгарки. Не экспериментируйте, чтобы не повредить угловую шлифовальную машину. В этом случае для выяснения причины поломки электроинструмента и проверки арматуры болгарки тестером лучше обратиться в сервисный центр или к квалифицированным слесарям, которые специализируются на ремонте оборудования.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео: ИКЗ в работе

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Видео: Как сделать дроссель своими руками и проверить якорь

Примеры проверки якоря

Могут выйти из строя якоря профессионального инструмента и оборудования средней мощности. Ниже представляем вашему вниманию конкретный пример проверки арматуры угловой шлифовальной машины Makita GA 9050. Электроинструмент оснащен мощным коллекторным двигателем мощностью две тысячи Вт. Для проверки работоспособности якоря болгарки Makita GA девять тысяч пятьдесят следует провести диагностику контактной группы детали напрямую. Перед этим необходимо включить мультиметр и установить режим измерения на двести Ом. Если у вас есть аналоговый цифровой измеритель, лучше использовать его, чем цифровой. После настройки мультиметра можно переходить непосредственно к проверке якоря.

Сопротивление измеряется между каждой пластиной. Щупы мультиметра размещаются на каждой ламели так, чтобы паз между ними располагался ровно посередине. Если деталь в хорошем состоянии, сопротивление между каждой из ламелей должно быть одинаковым. Несоответствие показателей, скорее всего, говорит о разрыве контакта. Конечно, в домашних условиях такую ​​неисправность обнаружить невозможно. Если при проверке якоря вы заметили обрыв обмотки снаружи, можно попробовать спаять его самостоятельно. Иногда это позволяет спасти положение, и болгарка прослужит вам какое-то время. Отсутствие индикаторов при осмотре пластин при проверке анкера на работоспособность свидетельствует об их поломке.

Иногда неисправность можно заметить визуально. В рабочем состоянии все пластины контактной группы якоря должны быть плоскими и гладкими. В описанных случаях деталь не подлежит ремонту и подлежит замене. Щетки двигателя следует менять непосредственно вместе с якорем. Новая деталь может стоить больших денег, но купить ее дешевле, чем купить инструмент.

Если, пройдя по кругу контакта, проверив якорь, вы обнаружите, что сопротивление между всеми пластинами одинаковое, его индикаторы не «прыгают» и нет видимых разрывов, необходимо провести следующую проверку. Режим измерения должен быть установлен на двести кОм. Если в вашем измерителе нет такой шкалы, ее можно установить на двадцать кОм. Один щуп мультиметра закреплен на земле, а другой должен касаться любой из пластин. В норме при проверке якоря контакты не должны «звенеть». Если вы не наблюдаете такой реакции, значит, ваш якорь на массу не замкнется. Скорее всего, деталь исправна или возможно наличие межвиткового замыкания.

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

• Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.
• Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.
• Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
• Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
• Если коллектор ровный, то проточка будет равномерной.
• Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
• Для последнего прохода нужно подать резец на одну четвёртую от деления.
• Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.
• Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.
• Оставьте в вертикальном положении до полной полимеризации.

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Проверка и ремонт якоря болгарки своими руками

Как сказал Шекспир: «Ничто не вечно под луной». Бытовая техника, увы, не исключение. Бывает, что выходит из строя даже самый надежный механизм. И надо быть готовым смотреть в лицо этому факту без паники, с твердой уверенностью, что безвыходных ситуаций не бывает. Как работает болгарка, какие могут быть неисправности, как проверить якорь

электродвигателя, определить причину поломки и устранить неисправность? Знание устройства основных узлов электроинструмента позволит мастеру произвести диагностику и ремонт угловой шлифовальной машины своими руками.

Как перемотать якорь — пошаговая инструкция

Если баланс якоря не нарушен, а проблема только в поврежденных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и осторожности.

Для самостоятельной перемотки якоря вам потребуются:

• Проволока для новой обмотки. Используется медный проводник с диаметром, который точно соответствует старому проводнику;
• Диэлектрическая бумага для изоляции обмотки от сердечника;
• Лак для литья рулонов;
• Паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно посчитать количество витков провода в обмотке и намотать столько же нового проводника на катушки.

Процесс перемотки состоит из следующих этапов:

• Демонтаж старых обмоток. Их нужно снимать осторожно, не повреждая металлический корпус якоря. Если на корпусе обнаружены заусенцы или повреждения, их необходимо зачистить напильником или отшлифовать наждаком. Иногда, чтобы полностью очистить корпус от шлака, мастера предпочитают обжечь его горелкой.
• Подготовка коллектора к подключению нового провода. Коллектор снимать не нужно. Необходимо осмотреть ламели и измерить сопротивление контакта относительно корпуса мегаомметром или мультиметром. Оно должно быть не более 0,25 МОм.
• Удаление старой проводки на коллекторе. Осторожно удалите остатки проводов, прорежьте канавки в части контактов. В дальнейшем концы проводов катушек будут вставлять в пазы.
• Установка анкерных гильз. Гильзы изготовлены из диэлектрического материала толщиной 0,3 мм, например электрокартона. Нарежьте определенное количество гильз и вставьте в пазы очищенного анкера.
• Перемотка катушек. Конец нового проводника припаивают к концу ламели и наматывают последовательными круговыми движениями против часовой стрелки. Это называется «правша». Намотка Повторите для всех катушек. Возле коллектора натяните провода толстой нитью из хлопчатобумажной ткани (использовать нейлон запрещено, так как он плавится при нагревании).
• Проверка качества намотки. По окончании укладки всех обмоток проверьте мультиметром на отсутствие межвитковых замыканий и возможных обрывов.
• Завершающая обработка. Готовую катушку обработайте лаком или эпоксидной смолой, чтобы скрепить обмотку. На заводе пропитка сушится в специальных печах. В домашних условиях это можно сделать в духовке. Как вариант, можно наносить быстросохнущие лаки для пропитки, нанося покрытие в несколько слоев.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор можно восстановить методом пайки.

• Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
• После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
• Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
• Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.
• Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора.
• Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите.
• Сделайте заготовку ламели из меди. Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять.
• Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится.
• Лишнее сточите напильником, отшлифуйте и отполируйте.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

Качество восстановления будет одинаковым.

• Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
• Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
• Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
• Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
• Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.
• Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.
• Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.

Составные части электролита:

1. Медный купорос — 200 г.
2. Серная кислота 1,84 — 40 г.
3. Спирт — 5 г. Его можно заменить тройным количеством водки.
4. Кипячёная вода — 800 мл.

Проверка якоря болгарки тестером – возможные результаты диагностики

Среди наиболее частых причин выхода оборудования из строя встречается наиболее частое межвитковое замыкание якоря болгарки. Его можно обнаружить. вызвать. с помощью тестера. Мультиметр. это электрическое измерительное устройство, которое включает в себя функции амперметра, вольтметра и омметра. Они могут не только проверить наличие межвиткового замыкания в обмотке болгарки, но и измерить сопротивление между ламелями. Более простой прибор. тестер. Проверив им якорь угловой шлифовальной машины, можно обнаружить неисправности, вызванные коротким замыканием.

Как поменять старый редуктор на новый

Болгарки отличаются размерами, мощностью, производителями, но принцип компоновки комплектующих одинаковый. Новый якорь двигателя болгарки подбирается строго в соответствии с моделью вашего инструмента.

• После откручивания всех крепёжных болтов кожуха, корпуса и редуктора вынимаем редуктор с якорем из корпуса. Обычно редуктор и якорь жёстко крепятся друг к другу. Чтобы их разъединить необходимо разобрать редуктор.
• Открутите болты крепления.
• Вал ротора прикручен к корпусу редуктора гайкой. Открутите её. Снимите шестерню.
• Далее, идёт подшипник. Чтобы его снять, иногда достаточно постучать деревянным бруском по корпусу редуктора. Но чаще всего прикипевший подшипник не снимается без некоторых хитростей. Между крыльчаткой и подшипником стоит пластина, которая прикручена двумя болтами к редуктору. Чтобы до них добраться, отломите кусок пластмассовой крыльчатки или разогретым гвоздём прожгите два симметричных отверстия. Второе отверстие необходимо для балансировки, если вы не собираетесь менять крыльчатку.
• Открутите оба болта, постучите деревянным бруском по корпусу редуктора, и якорь отсоединится от него. При этом подшипник останется на валу. Снимите съёмником все подшипники с вала.

Видео: как снять и в чём могут быть трудности

Новый подшипник посадите в корпус редуктора со стороны ротора. Прикрутите пластину, из-за которой была сломана крыльчатка. Внутрь корпуса вставьте шестерню и наживите гайку так, чтобы она вошла в пазы шестерни. На новый якорь наденьте крыльчатку, вставьте якорь в корпус редуктора. Закрутите гайку.

Источник: legkovmeste.ru

Разборка болгарки

Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.

Для этого:

• снимаем защитный кожух, открутив один винт на хомуте;
• откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
• затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
• статор у нас остался в корпусе подсоединенным к кнопке включения и питания.

Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

Как проверить якорь и определить причину поломки инструмента самостоятельно?

Вибрация и нагрев болгарки при работе чаще всего свидетельствует о наличии механической поломки. При осмотре можно обнаружить неравномерный износ щеток и их пригорание. Только специалист со специальными навыками и техническими средствами может диагностировать поломку в электросистеме при проверке якоря. Основными причинами выхода инструмента из строя в этом случае являются:

• Повреждение обмотки якоря;
• Наличие короткого замыкания в витках;
• Сломанное сопротивление между сердечником и обмоткой.

Чтобы проверить якорь болгарки, необходимо разобрать электроинструмент и получить доступ непосредственно к самой детали. Разборку следует производить осторожно, чтобы не повредить другие детали. Осторожно загните крепежные винты и винты, чтобы не потерять. Поверхность стола, на котором вы разбираете болгарку, должна быть чистой, освещение помещения должно быть достаточным, чтобы были хорошо видны все детали. В общем, разборка не сложный процесс, но к нему стоит подготовиться. После его завершения можно приступать к проверке. Основные распространенные дефекты анкеров электроинструмента можно определить с помощью мультиметра в режиме сопротивления.

Применение мультиметра

Теперь надо проверить возможность обрыва обмоток статора. На шкале мультиметра выставляем переключатель в сектор замера сопротивления. Не зная величину измерения, выставляем максимальное значение величины для вашего прибора. Проверяем работоспособность тестера.

Касаемся щупами друг друга. Стрелка прибора должна показывать 0. Проводим работу, касаясь выводов обмоток. При показании бесконечного значения на шкале мультиметра обмотка неисправная и статор следует отдать в перемотку.

Проверяем возможность короткого замыкания на корпус. Такая неисправность вызовет снижение мощности болгарки, возможность поражения электротоком и увеличения температуры, при работе. Работа проводится по той же схеме. Включаем на шкале замер сопротивления.

Красный щуп располагаем на выводе обмотки, черный щуп крепим на корпус статора. При коротком замыкании обмотки на корпус на шкале тестера значение сопротивления будет меньшим, чем на исправной. Эта неисправность требует перемотки обмоток статора.

Настало время провести замеры и проверить, есть ли межвитковое замыкание обмотки статора. Для этого измеряется значение сопротивления на каждой обмотке.

Определяем нулевую точку обмоток, замерив сопротивление для каждой из них. При показании на приборе наименьшего сопротивления обмотки, ее следует менять.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо снять с электродвигателя. Разборка двигателя должна производиться с особой осторожностью, предварительно сняв щетки и отсоединив силовые клеммы. Ротор снимается вместе с опорными подшипниками и крыльчаткой охлаждения двигателя, они составляют с ним единое целое.

Если большая часть проводки в якоре повреждена и баланс нарушен в результате перегрева, лучше заменить его полностью. Повышение вибрации и неравномерный гул при работе механизма говорят о нарушении баланса.

Проверка контактов лампочкой

Если нет тестера, выйти из ситуации можно простой лампочкой на двенадцать вольт. Мощность может быть любой, оптимально 30-40 Вт. Напряжение от аккумулятора на двенадцать вольт необходимо подать на вилку болгарки, вставив лампочку в разрыв одного провода. При исправном якоре, если вращать шпиндель вручную, свет должен гореть без изменения яркости. Если свечение меняется, это верный признак межвиткового замыкания.

Если свет не горит, это может указывать на следующее:

• Щетки могут зависнуть в нерабочем положении. Удерживающая пружина сработала.
• Произошел обрыв цепи питания.
• Произошло короткое замыкание или обрыв обмотки статора.

Существуют и другие методы диагностики, но они требуют более сложного оборудования, которое обычно не используется в домашних условиях. Опытный мастер с высокой степенью точности определит неисправность с помощью «пробойника» или простого трансформатора с разъемным тороидальным сердечником и одной первичной обмоткой.

READ Зачистка Швов После Сварки Болгаркой

Нестандартная проверка

Самым точным способом является проверка статора с помощью металлического шарика и понижающего трансформатора тока. Статор подключается к выводам трех фаз из трансформатора. Проверив правильность подключения, включаем нашу цепь с пониженным напряжением в сеть.

Внутрь статора вбрасываем шарик и наблюдаем за его поведением. Если он «прилип» к одной из обмоток – это значит, на ней произошло межвитковое замыкание. Шарик крутится по кругу – статор исправен. Довольно ненаучный, но действенный метод обнаружения межвиткового замыкания на статоре.

В каком случае для проверки якоря следует обязательно обращаться к специалистам?

Для проверки якоря на наличие межвиткового замыкания необходим специальный измерительный прибор. специальный кронштейн с катушкой. Но это уже работа профессиональных мастеров. Обнаружить такую ​​поломку, проверив анкер, могут только в сервисном центре или мастерской по ремонту электроинструментов. Квалифицированный техник с высокой точностью определит неисправность, используя пробойник или простой трансформатор с разъемным тороидальным сердечником и одной первичной обмоткой. С помощью описанного выше метода можно проверить исправность электрических частей дрели.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Проверка обмоток двигателя

Электронный тестер роторов – это стандартный цифровой мультиметр. Прежде чем приступать к тестированию замыкания, следует проверить мультиметр и его готовность к работе. Переключатель выставляют на измерение сопротивления и касаются щупами друг друга. Прибор должен показать нули. Выставляют максимальную величину измерения и проводят проверку:

• сначала следует проверить ротор на обрыв цепи. Прикасаясь черным щупом к контактному кольцу, красным нужно прозвонить обмотки. Стрелка прибора зашкалила, значит, обмотка имеет обрыв цепи витков. Ротор следует отдавать в перемотку;
• замеряем сопротивление для определения возможности короткого замыкания на корпус. На контактное кольцо крепим черный щуп, красным следует прозвонить на замыкание корпус ротора. В случае низкого показания значения сопротивления и звукового сигнала, такой якорь необходимо отдавать в ремонт;
• проведение прозвона на межвитковое замыкание витков ротора. Подкрепляем щупы на контактные кольца якоря. При значении на шкале прибора, от 1,5 Ом до 6 Ом, мы проверяли исправный прибор. Все другие значения на шкале означают неисправность мультиметра.

На этом проверка ротора закончена. Следует еще раз напомнить основные этапы определения неисправности. Прежде чем проверять, болгарку или любой другой прибор следует обесточить.

Перед проведением замеров, следует визуально осмотреть корпуса, изоляцию и отсутствия нагаров на статоре и роторе.

Необходимо очищать поверхности контактов от засоров пылью и грязью. Загрязнение приводит к увеличению тока при потере мощности двигателя.

При разборке инструмента в первый раз, записывайте все свои шаги. Это позволит иметь подсказку в следующий раз, избежать появления лишних деталей при сборке. При выходе щетки за край щеткодержателя менее 5 мм, такие щетки следует заменить.

Проверить межвитковое замыкание можно электронным тестером, то есть мультиметром.

Источник: EvoSnab.ru

Как проверить, не поврежден ли якорь

Вот три быстрых теста, которые вы можете выполнить с помощью вольтметра, чтобы проверить обмотку якоря двигателя постоянного тока, чтобы определить, правильно ли работает якорь двигателя.

ВИДЕОТЕХНОЛОГИЯ: ТЕХНИЧЕСКИЕ СОВЕТЫ GROSCHOPP – КАК ПРОВЕРИТЬ НА ПОВРЕЖДЕНИЕ АРМАТУРЫ

Привет, я Джим. Я инженер-конструктор в Groschopp, и я здесь с техническим советом Groschopp. В сегодняшнем техническом совете мы расскажем, как измерить якорь на наличие сломанных или поврежденных обмоток. На этом якоре у нас есть вал и коллектор, на котором есть стержни. Коллекторные стержни соединены с обмоткой якоря, а обмотка намотана вокруг зубцов на пластинчатом пакете. Это создает электромагнитный эффект, который взаимодействует с постоянными магнитами в корпусе двигателя, заставляя двигатель вращаться. У нас также есть система изоляции, изолирующая все эти элементы от земли.

В Groschopp для проверки поврежденных или закороченных обмоток у нас есть три метода измерения. Первый называется 180-градусным испытанием, и, как следует из названия, мы будем измерять сопротивление обмоток коллекторных стержней, отстоящих друг от друга на 180 градусов. И мы будем измерять все обмотки, которые соединены последовательно, петляя по всему периметру из стержней, расположенных друг напротив друга. В этом конкретном измерении мы читаем около 0,6 Ом. Фактическое значение не имеет значения. Важно то, что каждый раз, когда мы выполняем это измерение, проходя весь круг, вращая нашу арматуру, оно остается постоянным. Если он резко меняется, уходит в ноль или обрывается, то это свидетельствует о повреждении обмотки.

Следующим тестом, который мы проведем, будет проверка от полосы к полосе, которая измеряет каждую отдельную петлю. И снова, как следует из названия, соседние друг с другом столбики, измеряем 0,3 Ом, 0,4. Теперь вы можете не знать, что будет читать ваш проект арматуры. Опять же, просто важно, чтобы они не отличались радикально.

Последним испытанием является испытание стержнем на землю. В этом тесте мы измеряем сопротивление каждого стержня относительно земли, в данном случае вала якоря. И мы никогда не хотим иметь непрерывность между какими-либо стержнями и землей. Он всегда должен быть разомкнут.

Если ваши измерения не соответствуют ни одному из этих параметров, вполне возможно, что обмотка якоря сломана или повреждена и не будет работать должным образом. Это был технический совет Groschopp. Если вам нужна дополнительная информация о двигателях с дробной мощностью, посетите сайт Groschopp.com.

Прочтите нашу запись в блоге о том, как проверить якорь на наличие поврежденных обмоток: https://www.groschopp.com/how-to-check-a-motor-armature/

Дополнительные видео

• Основы мотор-редуктора | Тематические исследования

  Мы берем все, что обсудили, и применяем в трех сценариях. Любой мотор-редуктор подойдет для большинства применений, но обычно есть только один или два наиболее подходящих типа.

• Основы мотор-редуктора | Соответствующие редукторные двигатели — интегрированные решения

  В этом видео мы обсуждаем, как выбрать мотор-редуктор за четыре простых шага, выбрав встроенный мотор-редуктор.

• Основы мотор-редуктора | Соответствующие редукторные двигатели — выбор двигателя

  В этом видео мы продолжаем обсуждение выбора мотор-редуктора путем сопряжения отдельных компонентов. Теперь мы рассмотрим, как выбрать двигатель на основе редуктора, выбранного для применения.

• Основы мотор-редуктора | Соответствующие редукторные двигатели — выбор редуктора

  В этом видео мы начинаем наше подробное изучение выбора мотор-редуктора. Существует два метода сопряжения двигателей и редукторов для создания оптимального мотор-редуктора. Здесь мы начнем с первого метода, взглянув на выбор коробки передач.

• Основы мотор-редуктора | Параметры приложения

  В этом видеоролике рассматриваются важные критерии применения, которые необходимо учитывать при выборе мотор-редуктора.

• Основы мотор-редуктора | Угловые переходники

  Угловые переходники

  отлично подходят для применений, где размер и пространство имеют первостепенное значение. С возможностью выхода превратить 9Угол 0 градусов.

• Основы мотор-редуктора | Планетарные редукторы

  Планетарные редукторы

  идеально подходят для приложений, требующих высокого крутящего момента в небольшом корпусе и выходного вала с соосным выравниванием. Мы обсудим конструкцию, характеристики, преимущества и недостатки планетарных редукторов.

• Основы мотор-редуктора | Редукторы с параллельными валами

  Редукторы с параллельными валами

  — идеальное решение для непрерывного режима работы; приложения, требующие низкого крутящего момента; приложения с более высокими температурами окружающей среды; или приложения, которые являются экономически сознательными.

• Основы мотор-редуктора | Введение в мотор-редукторы

  В этом видео мы даем краткий обзор двигателей и объясняем обоснование использования мотор-редукторов — почему использование редуктора (редуктора) с двигателем позволяет использовать двигатель меньшего размера и увеличить крутящий момент и/или скорость.

• Технический совет: поиск и устранение неисправностей перегрева двигателя

  Даже если двигатель соответствует применению на бумаге, вы все равно можете столкнуться с новыми переменными во время тестирования. Вот шесть общих проверок, которые помогут определить, почему ваш двигатель может перегреваться.

• Технический совет: Планетарные коробки передач

  В этом видео обсуждаем планетарные редукторы. Узнайте все тонкости работы этих редукторов, а также их преимущества и недостатки.

• Как выбрать электродвигатель: инженерные инструменты

  В завершение этой серии видеороликов мы поделимся несколькими формулами расчета двигателя и другими инструментами, которые помогут вам в процессе выбора.

• Как выбрать электродвигатель: примеры из практики

  Мы берем все, что мы обсуждали, и применяем это в трех сценариях с различными уровнями настраиваемых двигателей. Любой двигатель подойдет для большинства применений, но обычно есть только один или два наиболее подходящих типа.

• Как выбрать электродвигатель: изготовленные на заказ электродвигатели

  В этом видеоролике мы надеемся развеять любые опасения, которые могут возникнуть у вас по поводу того, что связано с настройкой двигателя для вашего приложения. Вам не нужно брать стандартный двигатель и пытаться сделать его «подходящим» для вашего применения.

• Как выбрать электродвигатель: бесщеточные двигатели постоянного тока

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки двигателей BLDC. Мы также рассмотрим кривые производительности двигателя BLDC для скорости, крутящего момента и эффективности.

• Как выбрать электродвигатель: двигатели переменного тока

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки двигателей переменного тока. Мы также рассмотрим кривые производительности двигателя переменного тока по скорости, крутящему моменту и КПД.

• Как выбрать электродвигатель: двигатели постоянного тока

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки двигателей постоянного тока. Мы также рассмотрим кривые производительности двигателя постоянного тока по скорости, крутящему моменту и КПД.

• Как выбрать электродвигатель: Universal Motors

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки Universal Motors. Мы также рассмотрим кривые производительности универсального двигателя по скорости, крутящему моменту и эффективности.

• Как выбрать электродвигатель: критерии применения (часть 2)

  Это вторая часть нашего обсуждения критериев применения. Это кажется очевидным, но мы хотели бы напомнить нашим клиентам всегда учитывать максимальный размер и вес двигателя, который позволяет их применение, и знать, какой ожидаемый срок службы должен быть у двигателя.

• Как выбрать электродвигатель: критерии применения (часть 1)

  В этом видео (и следующем) рассматриваются важные критерии приложения. Сначала мы сосредоточимся на ограничениях приложения, которые необходимо учитывать в процессе проектирования.

• Как выбрать электродвигатель: введение и основы

  Выбор правильного двигателя может быть сложным процессом. В этом первом видео мы знакомим с основными концепциями электродвигателей.

• Как переключать напряжение между 12 В и 24–48 В на бесколлекторном контроллере Groschopp

  В этом видеоролике показано краткое пошаговое руководство по переключению выходного напряжения на бесщеточном регуляторе Groschopp.

• Как установить ограничение тока на бесколлекторном контроллере Groschopp

  В этом коротком видеоролике показано, как установить ограничение тока на бесколлекторном контроллере Groschopp.

• Как настроить усиление на бесколлекторном контроллере Groschopp

  Посмотрите это видео, чтобы узнать об усилении и о том, как установить его на бесколлекторном регуляторе Groschopp.

• Технические советы Groschopp: инструмент поиска двигателя

  В этом учебном видео показано, как использовать инструмент поиска двигателей Groschopp, чтобы найти идеальный двигатель.

• Технические советы: основы бесщеточного управления

  Посмотрев это видео, вы познакомитесь с основами всех бесколлекторных элементов управления Groschopp, их типами корпусов, а также вариантами низкого и высокого напряжения.

• Технические советы: масло или смазка

  В этом видео мы объясним 7 факторов, которые следует учитывать при выборе между маслом и смазкой, чтобы определить, какой тип смазки лучше всего подходит для вашего мотор-редуктора.

• Планетарные прямоугольные мотор-редукторы постоянного тока

  Groschopp предлагает линейку планетарных прямоугольных мотор-редукторов постоянного тока, которые обладают преимуществами стандартных прямоугольных мотор-редукторов без потери эффективности.

• Groschopp представляет модификации и 3D-модели

  Groschopp упрощает выбор правильного двигателя или мотор-редуктора, добавляя 3D-модели на каждую страницу продукта, а также на страницы настройки.

• Технические советы: основы бесщеточного двигателя постоянного тока

  В этом видеоролике с техническими советами объясняются основы бесколлекторных двигателей постоянного тока: как они устроены и как работают.

• Технические советы: задний ход и торможение

  В этом техническом совете обсуждаются преимущества заднего привода и тормозов, а также типы приложений, для которых они лучше всего подходят.

• Технические советы: рабочий цикл

  В этом видео мы даем вам краткое руководство по важности рабочего цикла для оптимальной работы маломощных двигателей и мотор-редукторов.

• Технические советы: суровые условия эксплуатации двигателя

  Как двигатели малой мощности рассчитаны на суровые условия эксплуатации. Понимание рейтингов IP и жестких условий эксплуатации важно для точного описания требований приложения.

• Технические советы: основы работы с двигателем переменного тока

  Понимание характеристик двигателей переменного тока позволяет инженерам выбирать двигатель, наиболее подходящий для их применения.

• Преимущество Groschopp

  Что делает Groschopp особенной компанией для наших клиентов? Все зависит от людей, которые составляют компанию. Узнайте, как они лежат в основе Groschopp Advantage.

• История Groschopp, Inc.

  Богатая история Groschopp, Inc. начинается в 1930 году с компании под названием Wincharger. Как мы попали из Wincharger в Groschopp? Смотрите и узнавайте.

• Технические советы: как проверить поврежденную арматуру

  Вот три быстрые проверки, которые вы можете выполнить с помощью вольтметра, чтобы проверить обмотку якоря двигателя постоянного тока, чтобы определить, правильно ли работает якорь двигателя.

• Новый бесщеточный двигатель постоянного тока

  Представляем надежную комбинацию бесщеточного двигателя постоянного тока и редуктора. Новый бесщеточный двигатель не требует технического обслуживания, обладает высокой надежностью и имеет срок службы более 20 000 часов.

• Выберите мотор-редуктор – 4 шага

  Это видеоруководство «как сделать» охватывает основы выбора мотор-редуктора в четыре простых шага: включая скорость, крутящий момент и требования к применению.

• Чудеса производства

  Ознакомьтесь с возможностями производства, обеспечения качества и проектирования Groschopp, а также загляните внутрь производственного предприятия и инженерной лаборатории Groschopp, расположенных в Сиу-Сентер, штат Айова.

Сигнальные знаки и методы испытаний

Электродвигатель состоит из различных частей: статор, подшипники, ряд ремней или шестерен, коммутатор и, что не менее важно, ротор или якорь.

Два; ротор и якорь похожи, но совершенно разные. Первый является частью электродвигателя, который вращается, может иметь стержни, проводящие ток, может быть ранимым или просто оставаться ротором. В то время как последний состоит из стержней, проводящих ток, и щеток, открывающих электрический путь для тока.

Хотя обе части по-своему одинаково важны для двигателя, в этой статье мы сосредоточимся на якоре. Поврежденный якорь может сильно повлиять на эффективность вашего двигателя. Читайте дальше, чтобы узнать о негативном воздействии на ваш двигатель и конкретных способах проверки состояния якоря.

Признаки неисправности якоря

• Износ коллекторов: Это происходит из-за трения угольных щеток о поверхность коллектора. В конце концов, это постепенно повлияет и на состояние щеток, что приведет к их быстрому износу.
• Перегоревший якорь: Это может быть результатом нескольких проблем, таких как плохой поток воздуха, перегрузка, зависание, заземление, пробой изоляции, отказ регулятора и т.д. Если проблема в сгоревшей арматуре, вам придется перемотать арматуру.
• Заземление: Возникает при соединении части обмотки с металлическим сердечником якоря. Обычно это происходит при разрушении изоляции либо из-за перегрева, либо из-за усталости на краю щели из-за постоянного охлаждения, нагрева и вращения.

Способы проверки поврежденного якоря

Growler

В основном это электрическое устройство, используемое для обнаружения короткозамкнутых катушек в двигателях. Что он делает, так это создает магнитный поток, который заставляет короткозамкнутый якорь подавать ток в щуп. Если ваш якорь в плохом состоянии, щуп начнет вибрировать в соответствии с производимым током.

Щетки смотровых заглушек

Одним из частых явлений, которое обычно наблюдается при повреждении якоря, является количество попыток, необходимых для включения двигателя. Сначала достаточно двух-трех попыток, чтобы включить его, но со временем он уже не сможет включиться полностью.

Если вы посмотрите на свои контрольные заглушки и увидите, что щетки повреждены, то весьма вероятно, что виноват якорь. Чтобы еще раз проверить и убедиться, что это действительно так, просто установите новые щетки и посмотрите, не изношены ли они и не повреждены ли они.

Специальные методы испытаний

По словам Гроссхоппа, существует несколько способов проверки состояния якоря, прежде чем мы примем решение о капитальном ремонте электродвигателя. Ниже мы в общих чертах обобщили различные методы тестирования, которые вы можете попробовать.

Испытание сопротивления на 180°

С помощью омметра/вольтметра вы можете посмотреть значение сопротивления последовательных обмоток, соединенных между двумя коллекторными стержнями каждой катушки.

После этого настройте измеритель на Ом и затем измерьте сопротивление двух стержней коммутатора, в частности, на расстоянии 180° друг от друга. Затем поверните якорь и уменьшите значение сопротивления между каждым набором двух стержней на коммутаторе.

Хотя невозможно определить точное значение сопротивления якоря, каждое измерение должно давать одно и то же число. Если вы заметили, что величина сопротивления сильно отличается друг от друга, возможно, проблема в обмотках.

Если быть точным, уменьшение значения сопротивления может означать, что внутри катушки может быть короткое замыкание. В то время как внезапное увеличение значения сопротивления может означать, что провод оборвался или перегорел, что привело к прерыванию цепи.

Тест сопротивления стержня к стержню

Как и в предыдущем тесте, вы должны проверить, соответствует ли каждое измерение одному и тому же значению.

Единственная разница между этим тестом и предыдущим тестом заключается в том, что вы будете проверять измерение одной катушки, а не сопротивление каждой из катушек вместе взятых, попарно между двумя стержнями; что объясняет гораздо более низкое значение сопротивления.

Состояние поврежденной арматуры также остается прежним; следите за любым резким увеличением или уменьшением значения сопротивления.

Тест сопротивления стержня коллектора

Последний тест, который вы можете сделать, это снять значение сопротивления каждого стержня коллектора со стопкой железной арматуры.

С усилием прижмите блок якоря двигателя непосредственно к валу якоря, чтобы можно было снимать измерения с вала якоря. Даже в этом случае, в определенных ситуациях, арматура будет изолирована от пакета арматуры. В таком случае вам нужно будет измерить расстояние от каждого коллекторного стержня до стальной арматуры напрямую.

На что следует обращать внимание, так это на любые признаки электрической непрерывности вала якоря и/или пакета якоря. Если да, то это признак поврежденной арматуры.

Теперь мы надеемся, что вы ясно поняли, как проверить поврежденную арматуру с помощью этих тестов. Как только якорь не пройдет ни один из этих тестов, вам, возможно, придется подумать о перемотке, замене или обновлении. Точно так же, как и любое другое ваше оборудование, такое как генератор, вы должны обслуживать электрогенератор всякий раз, когда это необходимо, чтобы поддерживать ваше оборудование в идеальном состоянии.

Как проверить арматуру с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акций

• Поделиться
• Твитнуть

Вы планируете карьеру в области электротехники? Тогда одна из вещей, которую вам нужно понять, это арматура. Знаете ли вы, что вращательные движения производятся силами, действующими на расстоянии от оси вращения?

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

Якорь имеет обмотку вокруг себя, которая проводит ток в магнитном поле, создаваемом постоянным магнитом или электромагнитом. В реальной жизни количество обмоток вокруг якоря намного больше, чем одна. Это потому, что они намотаны по отдельности, чтобы увеличить усилие из-за магнитного поля на самом якоре.

Содержание:

1. Дополнительные сведения об якоре
2. Двигатель постоянного тока и реакция якоря
3. Испытание якоря
4. Заключительные мысли курс.
   Дополнительные сведения об якоре

   Имейте в виду, что якорь — это часть электрического генератора и двигателя, в которую входят основные токонесущие обмотки. В крошечных и небольших двигателях якорь обычно состоит из нескольких витков проволоки, намотанных на сердечник из мягкого железа и установленных на приводном валу.

   Между тем, в более крупных двигателях переменного тока якорь часто является неподвижной частью. Когда ток в обмотке якоря представляет собой двигатель, он взаимодействует с магнитным полем, создаваемым обмотками возбуждения, что увеличивает крутящий момент между ротором и статором. Якорь в генераторе вращается в магнитном поле, создавая подъемную силу для электродвижущей силы в обмотках.

   Одна из вещей, которую вы должны помнить об этом компоненте, это то, что он предназначен для разрезания линий магнитного поля под нужными углами. И якорь, и поле могут находиться либо на роторе, либо на статоре. Напряжение индуцируется в проводнике по основному принципу электромагнетизма, который движется в магнитном поле. Проводник в магнитном поле сталкивается с силой и с большей вероятностью будет двигаться всякий раз, когда через него протекает ток.

   Итак, как лучше всего использовать этот эффект? Электрические и магнитные элементы в электрических машинах должны взаимодействовать максимально эффективно. Более того, якорь обычно наматывается на железный сердечник, который фокусирует максимальное количество линий потока.

   Катушки возбуждения также намотаны на железных сердечниках, чтобы создать максимальный поток для определенного тока. Обратите внимание, что железо как для арматуры, так и для поля часто ламинировано и состоит из ломтиков. Это останавливает токи от смешивается с и циркулирует в самом утюге и производит бесполезное тепло из-за изменения магнитного потока внутри машины.

   Вы должны снабжать якорь током, особенно если это ротор двигателя, не говоря уже о том, что должен быть способ получить от него ток, если это генератор. То же самое относится и к полю, особенно если оно питается от электричества.

   Вращающийся контакт может представлять собой либо набор коммутаторов, либо токосъемные кольца. Такие вращаются под неподвижные контакты. Такие вращения под неподвижными контактами, и мы назвали их щетками, состоят из углерода и удерживаются на месте пружинами.

   Время от времени щетки необходимо менять по мере износа углерода.

   Двигатель постоянного тока и реакция якоря

   Прежде чем углубиться, давайте кратко обсудим, что такое реакция якоря. Если вы не знали, реакция якоря указывает на воздействие магнитодвижущей силы якоря на основную волну основного полюсного магнитного поля при симметричной нагрузке.

   Считается, что единственная магнитодвижущая сила, действующая на генератор постоянного тока, создается магнитным полем статора. Тем не менее, магнитное поле, создаваемое током в обмотке якоря, называется магнитным полем якоря. Далее ось магнитного поля якоря пересекает ось основного магнитного поля по вертикали.

   В генераторе или двигателе происходит ослабление и искажение магнитного поля. Реакцию, вызванную магнитодвижущей силой якоря, мы назвали реакцией якоря.

   Теперь, возвращаясь к двигателю постоянного тока, вы обнаружите, что существуют два источника магнитных потоков: поток основного поля и поток якоря. Воздействие потока якоря на ключевое поле представляет собой реакцию якоря. Эта реакция регулирует распределение магнитного поля, влияя на общую работу машины.

   Обратите внимание, что воздействие магнитного потока якоря может быть компенсировано включением компенсирующей обмотки в главные полюса или в другие двигатели, включая промежуточные магнитные полюса, включенные в цепь якоря.

   Когда дело доходит до цепей обмотки, особенно в обмотке внахлестку, вы найдете как можно больше путей тока между щеточными соединениями, поскольку в обмотке возбуждения присутствуют полюса. Вы найдете только два пути в волновой обмотке, и вы найдете столько катушек последовательно, сколько половина числа полюсов.

   Следовательно, волновой поиск более предпочтителен для низких напряжений и больших токов для данного номинала машины.

   Проверка якоря

   Используя цифровой мультиметр, вы можете посмотреть значение сопротивления последовательных обмоток, подключенных между двумя коллекторными стержнями каждой катушки.

   Измените настройки мультиметра на омы и произведите необходимые измерения сопротивления коллекторных стержней, особенно на расстоянии 180 градусов друг от друга. Убедитесь, что вы также вращаете якорь и удаляете значение сопротивления между каждым набором двух стержней на коммутаторе.

   Помните, что невозможно определить точное значение сопротивления якоря. Однако все измерения должны равняться одному и тому же числу. Вы видите, что величина сопротивления существенно различается? Тогда может быть проблема с самими обмотками.

   Точнее, более низкое значение сопротивления может указывать на возможное замыкание внутри катушки. Внезапный скачок значения сопротивления может указывать на то, что провод сгорел или оборван, что может привести к значительному прерыванию цепи.

   Заключительные мысли

   Вы готовы испытать свою арматуру? Мы надеемся, что предоставили вам необходимую информацию об арматуре и принципе ее работы. Не стесняйтесь поделиться с нами своими мыслями, оставив свои комментарии ниже.

   Испытание якоря двигателя постоянного тока

   Управление двигателем

   Главная » Блог » Управление двигателем » Испытание якоря двигателя постоянного тока

   Для якоря двигателя постоянного тока существует простой метод определения состояния якоря.
   Метод испытания на ударную нагрузку: Подайте напряжение постоянного тока на сегменты коммутатора для одного шага полюсов от источника питания или батареи. Подключите положительный конец источника питания постоянного тока к одному концу и отрицательный конец к противоположному концу.
   Например, если общее количество сегментов коммутатора составляет, скажем, 40 в испытуемом якоре, а общее количество полюсов равно 4, то площадь шага одного полюса будет равна 10 сегментам.

   Теперь измерьте милливольтметром, скажем, в диапазоне от 0 до 10 мВ падение напряжения в центральной точке, то есть между 5-м и 6-м сегментами. снова поверните якорь по часовой стрелке или против часовой стрелки и измерьте следующий набор сегментов.
   Вот так выполните полные измерения для всех 40 пар сегментов. одновременно записывая показания.

   Если в обмотке имеется какой-либо дефект, то есть короткое замыкание или обрыв, это будет отображаться в показаниях.
   Если показания милливольтметра одинаковы для всех 40 пар сегментов, то якорь исправен. Если есть короткое замыкание между обмоткой или катушкой обмотки между одной конкретной парой сегментов, показание будет меньше падения в милливольтах. Если есть какой-либо свободный или открытый, чтение будет больше, чем нормальные показания. Таким образом, можно определить состояние якоря постоянного тока на наличие короткого замыкания, обрыва или обрыва обмотки.

   При испытании якоря постоянного тока следует выполнить ряд действий. Первый есть. Испытание изоляции заземления или, более известное как испытание на ограбление, обычно проводится при напряжении 500 В постоянного тока. Если сопротивление заземления превышает 1 МОм, якорь готов к следующему испытанию, которое представляет собой испытание между стержнями. Есть 2 единицы оборудования, чтобы лучше всего провести этот тест. Один из них в сочетании с тестом на грабителя скажет вам, удовлетворительно ли арматура возвращается в эксплуатацию. Первое испытание от полосы к полосе проводится цифровым омметром низкого сопротивления «DLRO». Счетчик будет циркулировать около 8-10 ампер через соседние последовательные стержни и измерять миллиомное сопротивление цепи. Если отклонение составляет более 5%, то якорь закорочен виток к витку. Следующий тестер, который называется высокочастотным тестером от полосы к полосе. Тестер имеет 4 тет-точки, и когда вы перемещаете его вокруг якоря, на пары последовательных обмоток подается высокочастотное напряжение, и измеритель покажет изменение, если есть короткое замыкание. Если он проходит какое-либо из этих двух испытаний между стержнями и испытание на изоляцию заземления, его можно вернуть в эксплуатацию.

   Оставить комментарий:

   Вычислить (6 * 3) =




   Вам также может понравиться:

   Информация о пульсациях крутящего момента из сигнала скорости с низким разрешением

   Я пытаюсь разработать контроллер для вентильного реактивного двигателя, который сводит к минимуму пульсации крутящего момента. Моя конструкция заключается в получении информации о пульсациях крутящего момента из сигнала скорости. В моделировании фильтр высоких частот для скорости …

   Основы частотно-регулируемого привода (принцип работы)

   Базовая конфигурация преобразователя частоты следующая. Рис. 1 Базовая конфигурация частотно-регулируемого привода Каждая часть частотно-регулируемого привода имеет следующие …

   Длина кабеля между ЧРП и двигателем

   Для длинных кабелей комбинация импеданса кабеля, высокочастотного входного импеданса двигателя и частоты переключения частотно-регулируемого привода может привести к отражению импульсов напряжения, что приведет к большим выбросам напряжения …

   Функции кнопок частотно-регулируемого привода

   Преобразователь частоты способен плавно запускать двигатели переменного тока (линейное изменение от 0 до 100% нагрузки) и, соответственно, будет достигаться экономия энергии. Также могу ли я подтвердить, что VFD также действует как …

   Управление серводвигателем с частотно-регулируемым приводом

   Выгодно выбирать приводы переменного тока, так как они поддерживают SLVC [ЧРП дает крутящий момент почти как сервопривод на низких оборотах, если вы даете ему обратную связь от энкодера], можно получить доступ к нескольким двигателям, требование крутящего момента может быть выполнено, если …

   Блог Gozuk: все об управлении электродвигателями и развитии приводов в области энергосбережения.


   Избранное

   Преобразователь частоты экономит энергию вентиляторов

   Как и насосы, вентиляторы потребляют значительное количество электроэнергии, обслуживая несколько приложений. На многих заводах частотно-регулируемые приводы (переменные …

   Как преобразователь частоты экономит энергию?

   Преобразователь частоты управляет скоростью двигателя переменного тока. Преобразователь частоты преобразует фиксированную частоту сети (60 Гц) в …

   Что такое устройство плавного пуска?

   Пускатель двигателя (также известный как устройство плавного пуска, устройство плавного пуска двигателя) представляет собой электронное устройство, объединяющее плавный пуск, плавный останов, …

   Настройки устройства плавного пуска

   Устройство плавного пуска позволяет постепенно уменьшать выходное напряжение для достижения плавного останова, чтобы защитить оборудование. Такой как …

   Устройство плавного пуска VS с частотным преобразователем

   Устройство плавного пуска снижает пусковой ток электродвигателя в 2-4 раза при пуске двигателя, снижает воздействие на электросеть при …

   Обсуждается

   © 2022 Все права защищены.

   Карта сайта | Условия

   [РЕШЕНО] — Как проверить обмотки возбуждения и обмотки якоря двигателей постоянного тока?

   Добро пожаловать на EDAboard.com

   Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию… и многому другому. более! Для участия необходимо зарегистрироваться. Регистрация бесплатна. Нажмите здесь для регистрации.

   Регистрация Авторизоваться

   JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

   • Автор темы мунзир
   • Дата начала 31 января 2012 г.

   Статус

   Закрыто для дальнейших ответов.

   мунзир

   Полноправный член уровня 6

   Как проверить обмотки возбуждения и обмотки якоря двигателей постоянного тока?

   Цифровой мультиметр показывает очень низкое сопротивление почти на короткое время (около 0,05 Ом) … что делать?

   спасибо



   тпетар

   Расширенный член уровня 5

   Какая заявленная мощность этого мотора? Какой тип мотора?

   0,05R очень низкое сопротивление, пойдет большой ток.



   патрон

   Расширенный член уровня 5

   Возможно, вы читаете правильное значение в зависимости от типа тестируемого двигателя. Стартер для большого автомобиля потребляет 200 А при 10 В, пока он прокручивает двигатель. R = 10/200 = 0,05 Ом. Что вы надеетесь найти при тестировании? Визуальный осмотр покажет, сгорел ли коллектор или перегрелись катушки возбуждения.
   Франк



   мунзир

   Полноправный член уровня 6

   Как проверить обмотки возбуждения и обмотки якоря двигателей постоянного тока?

   Цифровой мультиметр показывает очень низкое сопротивление почти на короткое время (около 0,05 Ом) … что делать?

   спасибо



   тпетар

   Расширенный член уровня 5

   мунзир сказал:

   Как проверить обмотки возбуждения и обмотки якоря двигателей постоянного тока?

   Цифровой мультиметр показывает очень низкое сопротивление почти на короткое время (около 0,05 Ом) . .. что делать?

   спасибо

   Нажмите, чтобы развернуть…

   Я не думаю, что разумно ставить этого ребенка на какой-то источник питания 😕 Или вы можете попробовать некоторые батарейки.



   как111

   Продвинутый член уровня 4

   Несколько советов по проверке коллекторного двигателя постоянного тока,

   -отсоедините все провода от двигателя

   -медленно проверните двигатель рукой и проверьте, вращается ли ротор без заклинивания или заедания
   ….если да >> механическая неисправность . .. проверьте подшипники … не ослаблен ли магнит возбуждения … другие незакрепленные детали.

   Попробуйте переместить вал двигателя в осевом и радиальном направлениях, чтобы выяснить, есть ли правильный зазор в подшипниках.

   -если двигатель имеет обмотку(и) возбуждения, посмотрите значения напряжения и тока в поле на заводской табличке.
   -рассчитать сопротивление и проверить измерением

   Обычно щеточный двигатель постоянного тока имеет два, четыре или шесть щеткодержателей.
   -уберите щетки так, чтобы на противоположных сторонах осталась только одна пара (разность 180 градусов)
   -подсоедините омметр к проводам якоря и медленно поверните ротор так, чтобы можно было считать значение сопротивления
   для каждой пары пластин коллектора. Более высокие значения сопротивления не допускаются.

   Проверьте каждую щетку, без следов дуги, без канавок, одинаковой длины, не слишком короткой, медный проводник к щетке не поврежден,
   если пружина прикреплена к щетке, проверьте, что пружина не повреждена и оказывает достаточное давление на коллекторные пластины

   Проверьте щеткодержатели, щетка должна свободно перемещаться в держателе, проверьте, подходит ли размер щетки к держателю.

   Если используются отдельные пружины для щеток, проверьте давление пружин и проверьте свободный ход пружин

   Убедитесь, что все провода и контакты в хорошем состоянии

   проверьте состояние поверхности коллекторных пластин
   -нет глубоких канавок
   -отметки сгоревшей дуги отсутствуют
   >> если следы дуги отчетливо видны в одном или двух местах, это может привести к выходу из строя катушки якоря
   >> если следы дуги расположены случайным образом или по всему периметру, это означает неисправность щеток. (низкое давление щетки, слишком короткая щетка)

   Испытание с регулируемым источником питания низкого напряжения (с ограничением тока или защитой от перегрузки по току)

   Для двигателя с фиксированным магнитом подключите питание и отрегулируйте напряжение так, чтобы двигатель начал работать медленно. (регулировка ограничения тока)
   -убедитесь, что двигатель работает плавно
   -затормозите двигатель рукой, он должен работать плавно
   -остановите двигатель рукой и медленно поверните его на 360 градусов, не допуская потери крутящего момента под любым углом.
   >> Если обнаружена точка потери крутящего момента, отметьте положение и проверьте причину. (отказ обмотки якоря, коллектора, щеток, щеткодержателей)

   Если двигатель имеет обмотку возбуждения, подключить изолированное питание и отрегулировать ток в пределах 25…50% от паспортного.
   Выполните описанные выше тесты

   Это очень поможет в устранении неполадок, если вы точно знаете, как возникла неисправность и как двигатель повел себя в аварийной ситуации.

   Полезно помнить , двигатель постоянного тока обычно имеет встроенный тахометр
   и отказ тахометра может вызвать состояние неисправности ,
   которое может повлиять на неисправность двигателя.
   Так что всегда проверяйте и тахометр.

   Было немного,
   друзья могут подсказать дополнительные советы………



   Статус

   Закрыто для дальнейших ответов.

   • С

     Как вы можете получить > 6 мА постоянного тока в сети электромобиля?

     • Автор: cupoftea
     • 22 сентября 2022 г.
     • Ответов: 16

     Элементарные электронные вопросы

   • Как бы вы спланировали этот тест/эксперимент?

     • Запущено внешней сетью
     • 21 июля 2022 г.
     • Ответов: 11

     Элементарные электронные вопросы

   • Е

     Уточнение количества обмоток

     • Заведено электронщиком
     • 20 сентября 2020 г.
     • Ответов: 6

     Элементарные электронные вопросы

   • М

     Как я могу импортировать полевой график HFSS в Matlab? (возможно, формат файла HFSS — dsp)

     • Автор Mrbin55
     • 14 января 2022 г.
     • Ответов: 0

     Элементарные электронные вопросы

   • С

     Как перевести разделенную печень на аналоговый компьютер? Я просто хочу научиться переводить цифры в уравнения.

     • Автор: шиваджикобардан
     • 14 июля 2022 г.
     • Ответов: 1

     Элементарные электронные вопросы

   Делиться:

   Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

   Верх

   Якорь двигателя в электродвигателе, производитель якоря стартера

   Якорь стартера является внутренним компонентом стартера. Несмотря на то, что он скрыт от глаз, он играет большую роль в работе систем запуска автомобилей. Эта статья представляет собой обзор арматуры статера автомобиля. Он включает информацию о его значении, конструкции и работе. Кроме того, раздел часто задаваемых вопросов для ответов на общие вопросы, связанные с компонентом.

   Якорь стартера Определение

   Якорь стартера — это вращающаяся часть. Он состоит из обмотки, железного сердечника, закрепленного на валу, и коммутатора. Вы не можете увидеть якорь, не разбирая двигатель. Тем не менее, вы можете почувствовать его работу, когда двигатель вращается, чтобы запустить двигатель вашего автомобиля.

   Якорь является одной из основных частей стартера и важной в этом отношении. Он содержит детали, которые перемещаются, приводя в движение ведущие шестерни стартера или любой другой механизм. Таким образом, он является неотъемлемой частью процесса запуска двигателя.

   Теперь посмотрим, как работает якорь стартера, чтобы обеспечить вращение. Также почему двигатель не может работать без работающего якоря.

   Какова функция якоря в стартере?

   Стартеры транспортных средств содержат подвижную катушку и еще одну неподвижную. Стационарная катушка часто технически называется статором и состоит либо из электромагнита, либо из постоянного магнита. В большинстве современных стартеров используются двигатели с постоянными магнитами, которые являются более мощными и энергоэффективными.

   Подвижная или вращающаяся катушка является якорем стартера. Он становится магнитом только тогда, когда двигатель получает электрический ток. Узел якоря, являясь движущейся частью, обеспечивает усилие для вращения вала двигателя. Это представляет собой вращение двигателя, которое совершает полезную работу для запуска двигателя.

   Таким образом, мы можем определить якорь стартера как часть, которая преобразует электрический ток в необходимое вращательное движение. Это позволяет двигателю преодолевать внешние силы и запускать двигатель.

   Происходит гораздо больше, чем простое объяснение, данное здесь, как вы узнаете далее.

   Как работает якорь стартера

   Якорь стартера бывает самых разных размеров. Это зависит от предполагаемого применения, которое может быть маломощным или тяжелым. Однако все они работают одинаково, используя электрический ток для вращения.

   Якорь стартера содержит железный сердечник с прорезями, вокруг которого намотано множество витков токопроводящего провода. Когда через эти обмотки протекает ток, создается магнитный поток.

   Катушки на якоре заканчиваются частью, называемой коммутатором. Сам коммутатор состоит из сегментов. Каждый сегмент представляет собой проводящую поверхность и изолирован от других. Сегменты позволяют различным участкам катушки получать ток в разное время во время вращения.

   Якорь стартера окружен магнитным полем от статора. Статор двигателя может быть катушечной обмоткой на магнитном сердечнике или на постоянном магните. Когда поле от электромагнита, провода подключаются к аккумулятору.

   Вот что происходит при повороте ключа зажигания и что завершается вращением якоря стартера.

   • Поворот ключа зажигания или нажатие кнопки для запуска двигателя приводит к подаче тока на соленоид стартера. В некоторых автомобилях дистанционное реле замыкает цепь соленоида. Активированный соленоид, в свою очередь, приводит в действие цепь стартера, переключая его соединение с аккумуляторной батареей.
   • Ток проходит через щетки стартера к обмоткам коллектора и якоря стартера. Часть катушки, принимающая ток, возбуждается, создавая вокруг себя магнитное поле.
   • Этот магнитный поток взаимодействует с магнитным потоком статора или катушек возбуждения, что приводит к возникновению двухтактной реакции или так называемой реакции обмотки якоря стартера. Якорь движется в магнитном поле, обычно от более высокой к более низкой напряженности поля.
   • При вращении якоря вместе с ним вращается и коллектор, что приводит к изменению участков, контактирующих со щеткой. Это приводит к тому, что следующая секция передает ток на обмотки якоря. Соседняя часть катушки возбуждается, и процесс повторяется.
   • Изменение контакта коллектора вызывает непрерывное вращение якоря до тех пор, пока он не пройдет мимо поверхности коллектора.
   • После пол-оборота другая часть коллектора подает ток на обмотки якоря. Это вызывает изменение полярности, обеспечивая непрерывность вращения. Таким образом, якорь вращается без остановки, пока в двигатель поступает ток.
   • Множество сегментов или контактных стержней коммутатора обеспечивают два преимущества. Во-первых, они помогают производить плавное вращение якоря. Во-вторых, сегменты увеличивают силу вращения, создавая магнитную силу для каждого небольшого оборота узла якоря.

   Описанные здесь события возможны благодаря различным компонентам арматуры. Вот взгляд на каждую часть и роль, которую она играет.

   Детали якоря стартера и их функции

   Глядя на узел якоря стартера, можно легко выделить четыре части: цилиндрическую секцию с прорезями, проволочные обмотки, сегментированное кольцо и центральный вал.

   Сердечник якоря стартера

   Сердечник якоря стартера является его самой большой частью. Он состоит из тонких круглых и щелевых слоев железа, также называемых пластинами. Части изолированы друг от друга, чтобы уменьшить вихревые токи. Если бы это был непрерывный блок металла, возникали бы вихревые токи и тратилась бы электрическая энергия в виде тепла.

   Железо используется для сердечника якоря из-за его превосходных магнитных свойств. Он создает сильный магнит, необходимый для крутящего момента, необходимого для запуска двигателя. По всему сердечнику расположены прорези для крепления обмоток катушки. Прорези проходят по всей длине сборки арматуры.

   Обмотки обмотки якоря стартера

   Вокруг сердечника закольцованы обмотки якоря стартера. Это достаточно толстые медные провода, проводящие ток с наименьшим сопротивлением. Для предотвращения короткого замыкания и других проблем провода катушки якоря стартера имеют тонкий слой изоляции.

   Обмотки якоря стартера заканчиваются в коллекторе, где они присоединяются к определенным сегментам. Это позволяет изменять электрические соединения с обмотками. Это также позволяет изменять полярность и, следовательно, непрерывность вращения якоря.

   Как мы видели, катушки вместе с железным сердечником должны создавать большую вращательную силу. По этой причине используются несколько различных контуров, которых может быть до 30 в одном ядре. Каждая катушка также имеет множество витков провода, что помогает увеличить силу магнитного поля и, следовательно, крутящий момент.

   Коллектор якоря стартера

   Коллектор находится в задней части корпуса двигателя и является частью узла якоря. Обычно круглый и сегментированный, его основная функция — передача тока на якорь в необходимой последовательности. Это стало возможным благодаря сегментам или медным стержням, по которым скользят щетки двигателя.

   Каждый сегмент или стержень коммутатора передает ток на определенную катушку. Для повышения эффективности контактные поверхности выполнены из проводящего материала, обычно из меди. Стержни также отделены друг от друга с помощью непроводящего материала, такого как слюда. Это помогает предотвратить короткое замыкание.

   Щетки подают ток на коммутатор. Щетки подпружинены, что обеспечивает постоянный контакт с коллектором и сводит к минимуму возможность выхода из строя. Расположение щеток может варьироваться от одного двигателя к другому. В некоторых двигателях они находятся по бокам вала, а в других — на торцевой пластине.

   Вал якоря стартера

   Это центральный стержень, который проходит через узел якоря стартера. Он удерживает части, из которых состоит якорь, от сердечника, обмоток до коммутатора. Подшипники на обоих концах поддерживают вал, позволяя ему свободно вращаться.

   Для запуска двигателя вал прямо или косвенно вращает механизм привода стартера. Это может быть шестерня на конце вала или набор редукторов и других деталей. Для прочности вал обычно стальной. Обычно он изолирован от медных шин коммутатора.

   Момент якоря стартера

   Якорь стартера в сборе преобразует электрическую энергию во вращательное движение. Усилие вращения должно быть достаточно большим, чтобы двигатель ожил. Для этого необходимо несколько конструктивных характеристик. К ним относятся увеличение количества обмоток якоря или возбуждения, использование постоянных магнитов и использование определенной схемы подключения.

   Якорь большинства стартеров содержит до 30 сегментов катушки. Обычно этого достаточно для обеспечения плавного вращения и высокого крутящего момента. Во многих двигателях также используются постоянные магниты, которых может быть несколько для дальнейшего увеличения крутящего момента. Электромагниты зависят от батареи по току. Помимо разрядки аккумулятора, это также означает снижение мощности.

   Еще один способ увеличить крутящий момент — использовать катушки определенной конфигурации. Для схемных или пусковых обмоток якоря могут быть использованы различные схемы. У каждого есть свои плюсы и минусы. Следующая часть представляет собой описание каждого, включая преимущества и недостатки.

   Схема обмоток якоря стартера

   Производители электродвигателей используют три различных способа намотки проводов якоря: шунтирующий, последовательный и составной.

   Серийная обмотка

   Катушки возбуждения или статора включены последовательно с катушками якоря. Ток следует по непрерывному пути от проводов возбуждения, щетки, коммутатора к обмоткам якоря и обратно к щетке на другой стороне.

   Двигатели с обмоткой серии

   сразу после пуска создают сильное крутящее усилие. Это значительно падает по мере увеличения скорости вращения. Такое расположение соответствует требованиям систем запуска автомобилей, где наибольшее значение имеет начальный крутящий момент. Поэтому якоря большинства автомобильных стартеров имеют параллельную обмотку.

   Другие конфигурации включают следующее.

   Шунтовая обмотка

   Катушка якоря имеет параллельные соединения с катушками возбуждения. Этот тип схемы обмотки не обеспечивает достаточно высокий крутящий момент. Однако увеличение скорости вращения не приводит к уменьшению крутящего момента. Из-за малой силы, создаваемой якорем, двигатели с параллельным возбуждением не подходят для систем пуска. Вместо этого они в основном используются в автомобильных аксессуарах.

   Составная рана

   В этой схеме подключения якоря часть катушек якоря последовательно соединена с катушками статора (или катушками возбуждения). Другая секция подключается параллельно. Схема позволяет двигателю иметь преимущества как параллельной, так и последовательной схемы. В результате момент якоря остается достаточно высоким и постоянным на протяжении всей работы двигателя.

   Часто задаваемые вопросы об якоре стартера

   Мы искали ответы на вопросы, которые задают многие владельцы транспортных средств и автолюбители об якоре стартера. Вот их ответы.

   Q1. Какие материалы используются в якоре стартера?

   A. Большая часть конструкции якоря стартера выполнена из меди. К ним относятся обмотки проволоки или катушки. Коллекторные пластины или стержни тоже. Медь используется, среди прочего, из-за ее исключительной способности проводить электричество. Сердечник якоря обычно представляет собой пластины из мягкого железа.

   Изоляция присутствует на всех компонентах, от поверхностей между железными пластинами сердечника до проводов якоря. Сегменты коллектора также имеют изоляционный материал. Вал, поддерживающий компоненты якоря, выполнен из стали.

   Q2. Что такое сопротивление якоря стартера?

   А.  Это заданное сопротивление цепи якоря или обмоток на сердечнике. Для измерения сопротивления можно использовать вольтметр или омметр. Изменения показаний можно использовать для устранения неполадок в якоре, особенно в катушках.

   Высокое сопротивление указывает на сгоревшую катушку или сломанные части схемы. Он также может показать грязные контакты и коммутатор при измерении на клеммах. С другой стороны, значительное падение сопротивления было бы связано с коротким замыканием.

   Q3. Каковы причины проблем с якорем стартера?

   A. Неисправность якоря стартера может быть вызвана износом, коррозией или коротким замыканием проводников и перегоревших проводов. Трение между движущимися частями приводит к износу поверхностей. Изоляция может выйти из строя и вызвать короткое замыкание компонентов, а перегрузки по току могут привести к перегоранию катушек. Если масло или вода попадают в двигатель, возникает коррозия.

   В большинстве случаев проблема заключается в коммутаторе. Он может быть изношен или покрыт грязью и не может эффективно передавать ток. Когда это является причиной отказа, вы можете очистить грязные детали. Некоторые неисправности требуют покупки нового якоря в сборе или замены неисправных компонентов с помощью стартового комплекта якоря

   Q4. Какие признаки указывают на неисправность якоря стартера?

   A.  Отказ якоря также является отказом стартера. Признаки включают двигатель, который не будет вращаться или вращается с низким крутящим моментом. Шумный пуск также указывает на неисправность деталей стартера, в том числе якоря. Признаки отказа должны указать вам на проблему. Вы можете проверить якорь на наличие проблем со схемой или использовать визуальное наблюдение, чтобы найти изношенные или проржавевшие детали.

   При проверке якоря стартера для определения сопротивления настоятельно рекомендуется использовать соответствующие инструменты. Также рекомендуется знать мощность усилителя компонента и другие параметры.

   Q5. Какие есть варианты ремонта якоря стартера?

   A.  Можно заменить отдельные детали или весь узел арматуры. Многие автовладельцы выбирают перемотку якоря стартера для устранения сгоревших катушек. Это может сэкономить вам деньги, особенно если речь идет о дорогостоящем двигателе.

   В случае загрязнения коммутатора его очистка является одним из способов восстановления работоспособности. Тем не менее, мы рекомендуем сначала определить проблему, прежде чем приступать к ремонту. Вот видео объясняющее, как проверить якорь стартера.

   Q6. Как проводится проверка якоря стартера?

   A. Существует несколько методов проверки якоря стартера. Наиболее распространенный включает проверку тока или силы тока. Если электрические пути или схемы неисправны, это будет выглядеть как высокое сопротивление.

   В руководстве по эксплуатации автомобиля указаны значения сопротивления проводов якоря стартера. Вы должны найти это полезным при проведении теста, а также других диагностических действий на различных частях арматуры.

   Q7. Можно ли заменить якорь стартера?

   А.  Можно. На самом деле замена узла обычно является одним из способов спасти стартер вашего автомобиля. Если только вы не хотите заменить сам двигатель. Многие энтузиасты-любители предпочитают делать это самостоятельно (это довольно простой процесс). Однако обращаться к услугам механика всегда удобнее и безопаснее.

   Q8. Какая цена стартера?

   A.  Стоимость варьируется от 20 долларов США до 100 долларов США и более.
