Как прозвонить кабель мультиметром: пошаговая инструкция и советы

Как правильно прозвонить кабель с помощью мультиметра. Какие настройки выбрать на приборе для проверки проводки. Как интерпретировать показания мультиметра при прозвонке. На что обратить внимание при тестировании целостности проводов.

Принцип работы мультиметра при прозвонке кабеля

Прозвонка кабеля мультиметром основана на измерении сопротивления проводника. При этом используется встроенный источник тока прибора, который подает небольшое напряжение на проверяемый участок цепи.

Принцип работы мультиметра при прозвонке следующий:

• Встроенный источник подает напряжение около 3-5 В на щупы прибора
• Через проверяемый кабель протекает слабый ток (менее 1 мА)
• Мультиметр измеряет падение напряжения на проводнике
• По закону Ома вычисляется сопротивление участка цепи
• Низкое сопротивление означает целостность проводника
• Высокое сопротивление говорит о обрыве или повреждении кабеля

Таким образом, прозвонка позволяет быстро и безопасно проверить целостность проводки без подключения к электросети.

Настройка мультиметра для прозвонки кабеля

Перед началом прозвонки необходимо правильно настроить мультиметр:

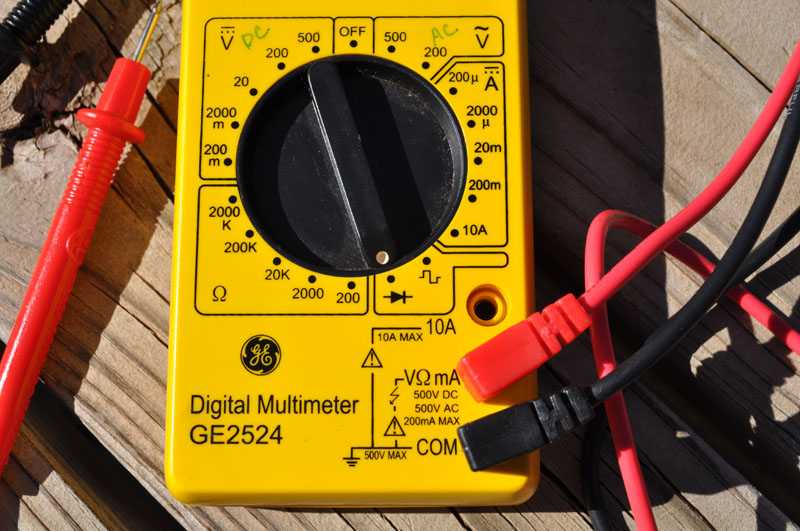

1. Установите поворотный переключатель в режим прозвонки (значок звукового сигнала)
2. Подключите щупы к гнездам COM (черный) и VΩmA (красный)
3. Замкните щупы между собой — должен прозвучать сигнал
4. Убедитесь, что на дисплее отображается «0» или близкое к нулю значение
5. Если есть возможность, установите максимальную чувствительность

Правильная настройка обеспечит точность измерений и позволит выявить даже небольшие повреждения кабеля.

Пошаговая инструкция по прозвонке кабеля

Процесс прозвонки кабеля мультиметром включает следующие шаги:

1. Отключите проверяемый кабель от электросети
2. Подготовьте концы кабеля, зачистив изоляцию на 1-2 см

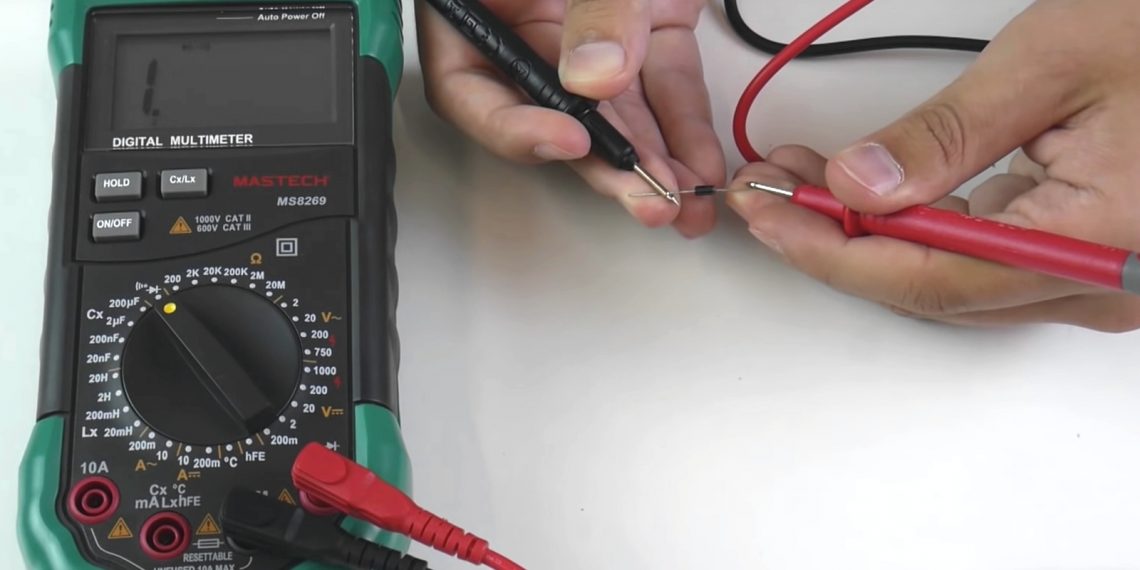

3. Подключите щупы мультиметра к проводам на противоположных концах кабеля
4. Проверьте показания на дисплее и наличие звукового сигнала
5. Поменяйте местами щупы и повторите измерение
6. Проверьте все жилы многожильного кабеля попарно
7. Запишите результаты для каждой пары проводов

Внимательно соблюдайте технику безопасности и не прозванивайте кабели под напряжением.

Интерпретация показаний мультиметра

Правильная интерпретация показаний мультиметра при прозвонке кабеля:

• 0-1 Ом — провод исправен, хороший контакт
• 1-10 Ом — допустимое сопротивление для длинного кабеля
• 10-100 Ом — возможно ухудшение контакта или окисление
• 100-1000 Ом — значительное повреждение провода
• Более 1 кОм — обрыв цепи, нет контакта
• «1» или «OL» на дисплее — полный обрыв проводника

Звуковой сигнал обычно срабатывает при сопротивлении менее 30-50 Ом. Отсутствие сигнала говорит о проблемах с проводкой.

Особенности прозвонки разных типов кабелей

При прозвонке различных типов кабелей следует учитывать их особенности:

Силовой кабель

• Проверяйте каждую жилу относительно заземления
• Измеряйте сопротивление между фазными проводниками
• Обратите внимание на целостность изоляции

Коаксиальный кабель

• Проверьте центральную жилу и оплетку по отдельности
• Измерьте сопротивление между жилой и оплеткой
• Высокое сопротивление говорит о повреждении диэлектрика

Витая пара

• Прозвоните каждую пару проводников
• Проверьте отсутствие замыканий между парами
• Убедитесь в правильности раскладки по цветам

Учет специфики кабелей позволит провести более качественную диагностику.

Советы по эффективной прозвонке кабелей

Чтобы повысить эффективность прозвонки кабелей мультиметром:

• Используйте острые щупы для лучшего контакта с проводами
• Проверяйте кабель в нескольких местах по всей длине
• Изгибайте и скручивайте кабель во время прозвонки
• Измеряйте сопротивление в обоих направлениях
• Сравнивайте показания для разных жил одного кабеля
• Ведите запись результатов для каждого провода
• При сомнениях повторите измерения несколько раз

Соблюдение этих рекомендаций поможет выявить даже скрытые повреждения кабеля.

Меры безопасности при прозвонке кабелей

При работе с электропроводкой важно соблюдать технику безопасности:

• Отключите проверяемую цепь от источника питания
• Используйте изолированные инструменты и средства защиты
• Не прозванивайте кабели под напряжением
• Разряжайте емкостные цепи перед измерением
• Не превышайте допустимые пределы измерений прибора
• При работе на высоте используйте страховку
• Не проводите измерения в условиях повышенной влажности

Пренебрежение правилами безопасности может привести к поражению электрическим током.

Типичные неисправности кабелей и их признаки

При прозвонке кабелей можно выявить следующие распространенные дефекты:

Обрыв проводника

• Бесконечное сопротивление («1» или «OL» на дисплее)
• Отсутствие звукового сигнала прозвонки

Короткое замыкание

• Нулевое сопротивление между разными проводниками
• Постоянный звуковой сигнал при проверке

Нарушение изоляции

• Низкое сопротивление между жилой и экраном
• Утечка тока на землю или другие проводники

Окисление контактов

• Повышенное сопротивление на концах кабеля
• Нестабильные показания при измерении

Своевременное выявление этих дефектов позволит предотвратить серьезные проблемы с электропроводкой.

проверить обрыв провода мультиметром в квартире своими руками каким прибором найти разрыв в проводе что такое прозвонка кабеля

Содержание

1. Что нужно знать о приборе для прозвонки проводов
2. Принцип работы
3. Необходимость в выполнении
4. Особенности прозвонки и проверки сопротивления кабелей
5. Настройка мультиметра
6. Показатели и их расшифровка
7. Пределы величин
8. Подключение тестера
9. Проверка ТЭНа
10. Подробная инструкция и последовательность действий
11. Прозвонка длинного проводника
12. Проводка в квартире
13. Проверка целостности сети
14. Провода в автомобиле
15. Кабель для антенны
16. Домофонный провод
17. Некоторые нюансы
18. При отсутствии тестера
19. Если автомат не работает
20. Если автомат сработал
21. Правила безопасности

Отсутствие питания указывает на срабатывание автомата или нарушение электроснабжения из-за обрыва кабеля внутри стен. Перед тем как прозвонить провода мультиметром, цепи обесточивают при помощи переключателя в распределительном щитке квартиры или дома. Прибор указывает на разрыв линии, но неспособен найти точное место повреждения электропроводки.

Что нужно знать о приборе для прозвонки проводов

Для проверки целостности электропроводки используют цифровой или аналоговый мультиметр с отдельным режимом работы. Встроенный зуммер активируется при прохождении тока, но прибор не позволяет определить состояние жил. Например, кабель может иметь повреждения на поверхности сердечника, и тестирование не покажет проблем.

Но при подключении номинальной нагрузки провод перегорит. Можно проверять целостность линий питания по сопротивлению: при разрыве магистрали на экране будет выводиться значение, равное 1 (бесконечное сопротивление).

Принцип работы

Внутри тестового прибора установлены батарея напряжением 9 В и микропроцессорный блок управления. При подключении щупа ток протекает через провода, значение фиксируется контроллером. Встроенный зуммер сигнализирует о работоспособности цепи, отсутствие звука указывает на повреждение жил электропроводки. Если прибор переключен в режим омметра, то микропроцессор рассчитывает сопротивление участка цепи с выводом информации на дисплей.

Необходимость в выполнении

Проверку проводят в случаях:

• неисправности розетки или выключателя;
• отсутствия питания подключенных к сети электроприборов;
• некорректной работы компонентов на электронных платах;
• отказа электрического оборудования на автомобилях;
• определения назначения сердечника в многожильном кабеле;
• диагностики сетей, построенных на основе проводов с металлической центральной частью.

Проверку проводят в случаях неисправности розетки.

Особенности прозвонки и проверки сопротивления кабелей

Для прозвона селектор тестового прибора переводят в положение, обозначенное знаком диода. Для определения сопротивления выбирают режим с соответствующим полем допуска (от 200 Ом до 2 МОм). Если контакты расположены на большом расстоянии, то необходим удлинительный провод для щупа с зажимами.

Настройка мультиметра

Для проверки проводки в набор тестового прибора входят заостренные щупы с присоединительными клеммами. Изделия имеют изоляцию красного и черного цвета для упрощения тестирования цепей постоянного тока. Конструктивно щупы идентичны, подключаются к разъемам COM и VωmA, расположенным на нижней кромке корпуса мультиметра. При проверке проводки полярность не учитывают. Перед началом работы прибор переводят в режим омметра или прозвона линии.

Показатели и их расшифровка

При использовании тестера, переключенного в режим омметра, на экране отображается:

• сопротивление участка цепи при отсутствии повреждений на линии;
• значение 1, указывающее на бесконечное сопротивление и отсутствие прохождения тока по проверяемой проводке.

Если устройство переведено в режим прозвона, то при протекании тока срабатывает зуммер. Прерывистый сигнал указывает на плохой контакт между щупом и проводкой либо на дефект монтажа кабелей.

В этом случае необходимо провести повторный тест либо проверить корректность соединения жил в распределительных коробках.

Пределы величин

Параметр выставляют только при замере сопротивления проводов или элементов. Оборудование имеет до 5 диапазонов с пределом чувствительности от 200 Ом до 2 МОм. Для тестирования цепи на обрыв можно выбрать любой интервал. В случае обнаружения разрыва на линии индикатор покажет значение 1, соответствующее бесконечному сопротивлению.

Подключение тестера

После выбора режима работы устанавливают щупы, оснащенные изолированными клеммами. Заостренные наконечники позволяют быстро проверить наличие питания на контактах, скрытых внутри корпусов. Встречаются щупы с пружинными металлическими зажимами для замера параметров цепи. На поверхность рукояток щупов или фиксаторов нанесен слой изолятора, защищающего от удара током.

Проверка ТЭНа

Перед тестированием необходимо высчитать сопротивление нагревательного элемента как соотношение номинальной мощности к напряжению.

Например, если ТЭН развивает 2200 Вт при 220 В, то сила тока в цепи составит 2200 ÷ 220 = 10 А. Для определения расчетного сопротивления необходимо разделить мощность на силу тока в соответствии с законом Ома. Параметр составит 22 Ом. Для проверки тестовым прибором необходимо обесточить оборудование и подключить щупы к разъемам ТЭНа. Если на дисплее высветится 1, значит, в спирали имеется обрыв, 0 указывает на замыкание.

Подробная инструкция и последовательность действий

Для выполнения проверки необходимо:

1. Включить мультиметр и выбрать требуемый режим (прозвона или омметра). Если на экране прибора горит символ в виде пиктограммы батарейки, то следует установить новый элемент питания. Для включения устройства достаточно повернуть переключатель режима из положения Off или нажать на кнопку сбоку корпуса.
2. Установить щупы, на изоляции которых не допускаются разрывы.
3. Приступить к тестированию с учетом особенностей электропроводки. Оголенные участки очищают от загрязнений или окислов, т. к. отложения не проводят ток и не позволяют корректно проверить целостность линии.

Прозвонка длинного проводника

Для проверки длинного одиночного кабеля необходимо:

1. Определить длину магистрали и приобрести тонкий провод соответствующего размера.
2. Зачистить концы и соединить винтовой или пружинной клеммой.
3. Подключить щупы к противоположным выводам. Звуковой сигнал указывает на исправность кабеля.

Если в помещении имеется линия заземления, то ее можно использовать в качестве вспомогательного провода. Тестируемый кабель соединяют с защитной магистралью клеммой либо перемычкой. Щупы прикладывают к зачищенному противоположному концу линии и шине заземления.

При проверке не следует прикасаться к оголенным концам кабеля, поскольку сопротивление человека искажает показания прибора.

Проводка в квартире

Для тестирования необходимо:

1. Обесточить помещение и протестировать проводку от коробки до неработающей розетки или выключателя. Причиной отказа может стать ослабевший винт в зажиме контакта, искрение приводит к образованию нагара и размыканию цепи. При проверке многожильного провода необходимо убедиться в отсутствии замыканий между сердечниками, а затем прозвонить каждую жилу.
2. Проверить целостность линии от автомата до распределительной коробки.
3. Убедиться в работоспособности автоматов, при включении на выходной клемме появляется ток.

Проверка целостности сети

Разветвленную проводку разделяют на участки для проверки. Обеспечивают доступ к концам кабелей (например, снимая розетки и демонтируя крышки с распределительных коробок). Для проверки щупы прикладывают к оголенным частям провода, звуковой сигнал указывает на целостность линии. Если кабели собраны в группы на скрутках или клеммах, то соединение разбирать не обязательно.

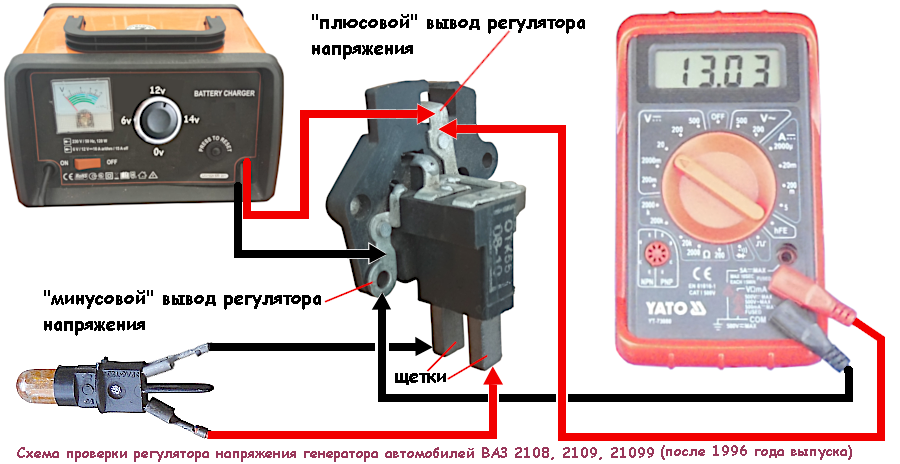

Провода в автомобиле

Для тестирования проводки в автомобиле потребуется включить зажигание или запустить двигатель (при отсутствующем ключе в замке электроника размыкает цепи). В машинах в качестве минусового кабеля используется кузов, тестер позволяет найти пробой или разрыв положительной линии. Для проверки электронных компонентов применяют специальный прибор, считывающий коды ошибок.

Кабель для антенны

Если антенна установлена на крыше многоквартирного дома, то проверку проводят со стороны разъема для подключения к телевизору. Необходимо переключить прибор в режим омметра и приложить щупы к контактам. Сопротивление между центральной жилой и оболочкой должно составлять 20 – 70 Ом, отображение на экране числа 1 указывает на повреждение провода. Если сопротивление менее 10 Ом, то произошло короткое замыкание внутри провода или в коробке. Если проблема с работой телевидения есть и у соседей, то требуется проверить линию от антенны до распределителя сигнала.

Если владелец имеет доступ к антенне, расположенной на крыше или балконе, то требуется отсоединить коаксиальный кабель.

Проверка сердечника и экрана на короткое замыкание позволяет найти причину плохого приема сигнала. Если жилы не контактируют, то соединяют сердечник с оболочкой металлической перемычкой (в доме или около антенны) и проверяют целостность полученной петли.

Домофонный провод

Для проверки кабеля от блока на входной двери до квартирного модуля необходимо:

1. Отвинтить провод от контактов в трубке и соединить выводы металлической перемычкой.
2. Спуститься к входной двери и получить доступ к блоку замка.
3. Подсоединить щупы тестера к контактам, соответствующим квартире, в которой установлена трубка. При подаче сигнала линия исправна, но метод не учитывает возможные замыкания на магистрали (например, из-за поврежденной изоляции). Если трубка при прямом подключении к блоку работает, а в квартире не открывается замок, то требуется проложить новую проводку.

Некоторые нюансы

При проверке электрической проводки учитывают особенности разводки кабелей в квартире. Например, расположенные в легкой перегородке розетки могут выходить в смежные комнаты и работать от единой распределительной коробки. В многоэтажных домах встречается перекрестное подсоединение розеток в соседних квартирах. Для проверки целостности проводов можно использовать контакты в коробке, предварительно обесточив цепь и перемкнув выводы в розетке отрезком кабеля с оголенными концами.

При отсутствии тестера

Для проверки целостности проводки используют пробник, состоящий из батарейки с подключенной на длинных проводах лампой. Оголенные жилы прикладывают к контактам проверяемой цепи, при исправности кабеля лампа загорится. Методика не позволяет определить состояние проводки или место разрыва.

Если автомат не работает

Если в помещении отсутствует питание, а автоматический предохранитель не сработал, то необходимо:

1. Проверить прибором наличие напряжения на выходной клемме защитного устройства.
2. Вывернуть лампу из патрона и убедиться в подаче тока к контактам и исправности спирали (проверить светодиодный источник света мультиметром невозможно).
3. Разобрать патрон и выключатели для проверки состояния контактов и корректности работы приборов. Поочередное тестирование позволит найти неисправный элемент и восстановить работу электрической сети.

Если автомат сработал

Установленные в распределительном щитке автоматы срабатывают при коротком замыкании или коммутации чрезмерной нагрузки. Для проверки провода щупы тестера подключают к контактам в розетке, появление сигнала указывает на замыкание линий. Для поиска места повреждения необходимо разъединить контакты в распределительной коробке и заново проверить розетку. Наличие сигнала указывает на замыкание линии внутри стены или потолка.

Правила безопасности

При выполнении работ своими руками соблюдают правила:

1. Проверку проводят на предварительно обесточенном оборудовании.
2. Если распределительный щит расположен в подъезде, то необходимо установить предупредительную табличку или оставить дежурного.
3. Не допускается прикосновение к контактам или оголенным проводам руками (даже в случае отключения электроснабжения).
4. Рекомендуется использовать электротехнические перчатки и боты, защищающие от поражения током.

Если проверяется оборудование с электролитическими конденсаторами, то перед подключением тестера элементы разряжают при помощи куска провода с оголенными концами. В случае затруднений при самостоятельной проверке следует вызвать электрика. Неквалифицированная диагностика или ремонт с использованием подручных материалов снижают надежность работы электропроводки и приводят к коротким замыканиям или пожару.

Как прозвонить проводку мультиметром

Нередко возникают ситуации, когда необходимо правильно выполнить соединения электрических цепей, состоящих из большого количества проводов, а также обнаружить возможные неисправности в этих цепях. Иногда какое-либо электрическое устройство просто отказывается работать. В подобных случаях не остается ничего иного, как прозвонить проводку мультиметром.

Основные свойства мультиметр

Данный электроизмерительный прибор представляет собой многофункциональное устройство, объединяющее в себе качества амперметра, вольтметра и омметра. Во многих моделях перечень возможностей значительно расширен. Мультиметры  выпускаются в виде переносного устройства, но могут быть и стационарными с большим количеством дополнительных функций.

Перед началом проверки необходимо выяснить, не было ли контакта самого электрического устройства с влажной средой. При отсутствии такого контакта, причина неисправности может заключаться только в проводке. Она легко устраняется, для чего достаточно всего лишь прозвонить неисправные провода.

В таких случаях незаменимым становится мультиметр. Для того, чтобы прозвонить провода, прибор необходимо перевести в режим омметра, при котором возможно измерение электрического сопротивления с малым значением. Перевод в нужный режим осуществляется регулировочной ручкой. Процедура прозвона предполагает свободный доступ к контактам, где закреплены проверяемые провода. В некоторых случаях, электрические приборы и оборудование могут быть разобраны и нужные провода, размещенные на платах, будут доступны. При проверке штекеров, разборка не требуется, поскольку их контакты находятся на виду.

Проведение непосредственной проверки

Непосредственная прозвонка выполняется путем соединения щупов мультиметра с концами проверяемых проводов. При проверке какого-либо прибора, один щуп соединяется с одним из контактов штекера, а второй с контактом, размещенным на плате.

В исправном проводе значение сопротивления не должно превышать долей Ома. Столь малые величины могут вызвать погрешность измерений по объективным причинам в виде статического электричества на пальцах рук. Поэтому, погрешность при проверке рабочего провода может составить от 0 до 3 Ом.

При частично поврежденном проводе, показания прибора могут составить свыше 10 Ом. В случае полного разрыва провода в каком-то определенном месте, показания прибора будут в виде единицы, расположенной в самой левой части экрана, что означает превышение сопротивления на 200 Ом. Этот факт свидетельствует о том, что в электрической цепи наблюдается разрыв.

Если неизвестно прохождение того или иного провода к контактам штекера, необходимо по очереди, последовательно соединять контакты и наблюдать за показаниями прибора. После того, как прозвонить проводку мультиметром успешно удалось, неисправный проводок будет выявлен при обнаружении отсутствия соответствующего контакта на штекере.

Как выполнить проверку целостности электрических компонентов с помощью мультиметра?

Что такое тест непрерывности и как проверить непрерывность? Тест на непрерывность для различных электрических и электронных компонентов и устройств

В электронных и электрических системах, монтаже электропроводки, техническом обслуживании, поиске и устранении неисправностей и ремонтных работах. тест на непрерывность проверяет цепь, чтобы увидеть, может ли ток течь через нее или нет. Он в основном определяет, открыта цепь или закрыта.

Содержание

Что такое проверка непрерывности?

Проверка непрерывности — это проверка электрической цепи для определения возможности прохождения тока через нее (известная как замкнутая или замкнутая цепь).

При проверке непрерывности на две точки цепи, которые необходимо проверить, подается небольшое напряжение. Течение тока между этими двумя точками определяет, является ли цепь разомкнутой или замкнутой цепью. Обычно имеется зуммер или светодиод последовательно (внутри измерителя непрерывности), чтобы определить, проходит ли через него ток или нет.

замкнутая цепь обеспечивает замкнутый путь для протекания тока и разомкнутая цепь не допускает протекание тока. Эти цепи можно отличить с помощью проверки непрерывности.

• Сообщение по теме: Как проверить конденсатор с помощью цифрового и аналогового мультиметра?

Почему мы используем тест непрерывности?

Тест на непрерывность очень важный тест при устранении неисправностей любой цепи. Различные варианты использования тестов непрерывности:

• Для проверки соединения проводов внутри цепи. Эти провода могут быть сломаны.
• Используется для идентификации поврежденного компонента .
• Также используется для проверки качества пайки .
• Используется для идентификации определенного провода или электрического соединения .

Процедура проверки целостности цепи

В основном существует два метода проверки целостности цепи с помощью мультиметра.

Первый способ заключается в использовании режима проверки непрерывности в мультиметре, специально предназначенном для этой цели.

Второй метод заключается в использовании омметра .

Использование режима непрерывности

Шаги для проверки непрерывности с использованием режима непрерывности приведены ниже:

• Обесточить цепь, если она имеет какое-либо входное питание.
• Установите шкалу мультиметра в режим непрерывности (режим непрерывности обозначается символом звука)
• Вставьте черный щуп в COM-порт .
• Вставьте красный щуп в порт В, Ом .
• Теперь коснитесь щупов друг друга. Если счетчик подает звуковой сигнал или показывает 0, это означает, что счетчик работает нормально.
• Теперь подключите щупы к обоим концам компонента или провода, которые вы хотите проверить.
• Если счетчик показывает 0 и издает звуковой сигнал , это означает, что путь завершен (закрыт) или компонент пропускает ток.

• Если счетчик не издает звуковой сигнал и не показывает 1 или OL, это означает, что путь нарушен (разомкнут) или компонент не пропускает ток.

Неразрывность в ненаправленном , не имеет значения, какой щуп должен быть подключен к какой стороне. Результат всегда один и тот же, за исключением некоторых случаев, таких как диоды, которые пропускают поток только в одном направлении.

• Сообщение по теме: Как проверить реле и катушки реле с помощью Multimer?

Использование омметра

Омметр также можно использовать для определения того, является ли цепь замкнутой или разомкнутой, что является основной целью проверки целостности цепи.

Этапы проверки непрерывности с помощью омметра

• Сначала обесточить цепь, если она имеет источник питания.
• Установите шкалу мультиметра в режим сопротивления Ом . Если у него много диапазонов, установите циферблат на минимальный диапазон .
• Вставьте черный щуп в гнездо COM мультиметра.
• Вставьте красный щуп в розетку В, Ом .
• Подсоедините щупы к обоим концам провода или компонента, который вы хотите проверить.
• Если счетчик показывает 0 Ом или около 0 Ом, путь завершен и закрыт .

• Если счетчик показывает 1 или OL , проводное соединение сломан (открыт) .

Сообщение по теме: Как проверить диод с помощью цифрового и аналогового мультиметра?

Проверка целостности конденсатора

Вы можете проверить конденсатор с помощью проверки целостности цепи.

• Удалите конденсатор, если он есть в цепи.
• Аккуратно разряжайте его, если он заряжен.

Использование режима непрерывности

• Установите мультиметр в режим непрерывности и вставьте черный и красный щуп, как описано выше.
• Подсоедините красный и черный щупы мультиметра к положительной и отрицательной клеммам конденсатора соответственно.
• Если конденсатор исправен , показания должны начинаться с «0» , поскольку конденсатор заряжается от мультиметра. Показание увеличится на и в конечном итоге станет бесконечностью или OL, , что означает, что конденсатор стал полностью заряженным и открытым.

• Если конденсатор поврежден , мультиметр покажет либо очень низкое значение (короткое замыкание), либо бесконечность OL (открытое).

Сообщение по теме: Как проверить транзистор с помощью мультиметра (DMM+AVO)?

Использование режима сопротивления

• Установите шкалу мультиметра в режим сопротивления .
• Поместите красный щуп на положительную клемму, а черный щуп на отрицательную клемму конденсатора
• Если сопротивление начинает увеличиваться с 0 Ом до бесконечности, конденсатор хороший . Потому что он заряжался в начале.

• Если счетчик показывает очень высокое сопротивление даже когда он был разряжен, конденсатор поврежден (обрыв).
• Если показания показывают очень низкое сопротивление , конденсатор коротит .

Связанное сообщение: Как найти значение сгоревшего резистора?

Тест на непрерывность цепи для катушки индуктивности:

Вы также можете проверить катушку индуктивности, используя тест непрерывности.

Катушка индуктивности представляет собой катушку, и оба контакта катушки электрически короткие .

• Во-первых, вам нужно удалить катушку индуктивности из ее цепи. Его можно проверить при подключении к цепи, но это зависит от самой цепи. Лучший способ проверить это удалить его.

Использование режима непрерывности

• Поверните ручку мультиметра на режим непрерывности .
• Вставьте черный и красный щупы в гнезда COM и V-ohm соответственно.
• Подсоедините щупы мультиметра к обеим клеммам катушки индуктивности соответственно.
• Если индуктор хороший , мультиметр издаст звуковой сигнал и показания будут показывать очень низкие значения. Но он не идентифицирует поврежденные или короткие повороты .

• Если индуктор поврежден , мультиметр будет не издавать звуковой сигнал и будет показывать 1 или OL (открыто) .

Сообщение по теме: Как проверить и исправить дефекты печатной платы (PCB)?

Использование режима сопротивления

• Установите шкалу мультиметра в режим сопротивления и установите его на минимально возможные значения.
• Поместите щупы на оба контакта катушки индуктивности.
• Если омметр показывает сопротивление несколько Ом , катушка индуктивности хорошая

• Если сопротивление очень низкое (близкое к 0) , то катушка индуктивности, вероятно, имеет коротких витков .
• Если счетчик показывает очень высокое сопротивление , катушка индуктивности повреждена (обрыв) .

Проверка целостности предохранителей, переключателей, кабелей и т. д.

У нас есть подробная статья о том, как тестировать электрические и электронные компоненты, такие как переключатели/кнопки, предохранители, провода/кабели, аккумуляторы, резисторы и т. д., с помощью мультиметра?

Самодельный тестер непрерывности

Вы даже можете сделать тестер самостоятельно дома, используя батарею 9 В , резистор , зуммер или два провода 30 9 и светодиод 9000

Самый простой тестер можно сделать, как показано на рисунке ниже:

Вы также можете изменить эту конструкцию, добавив кнопку включения/выключения и светодиод для визуальной идентификации.

Похожие сообщения:

• Как проверить аккумулятор с помощью тест-метра?
• Тестер электрических фаз или линий – Конструкция и работа тестера сети
• «Как сделать» Учебные пособия по электротехнике и электронике

URL скопирован

Показать полную статью

Похожие статьи

Кнопка «Вернуться к началу»

Узнайте о тестировании непрерывности и о том, как это сделать

Тест непрерывности проверяет, протекает ли ток в электрической цепи (т. е. цепь непрерывна). Тест выполняется путем подачи небольшого напряжения между двумя или более конечными точками цепи. Поток тока можно проверить качественно, наблюдая за светом или зуммером последовательно с срабатыванием цепи, или количественно, используя мультиметр для измерения сопротивления между конечной точкой.

При проверке непрерывности измеряется сопротивление между двумя точками. Низкое сопротивление означает, что цепь замкнута и имеется электрическая непрерывность. Высокое сопротивление означает, что цепь разомкнута и непрерывность отсутствует. Тестирование непрерывности также может помочь определить, связаны ли две точки, которых не должно быть.

Зачем проводится проверка непрерывности?

Правило 610.1 Правил электропроводки BS 7671:2008 IEE, семнадцатое издание, требует, чтобы каждая установка во время монтажа и после завершения перед вводом в эксплуатацию была проверена и испытана для подтверждения соблюдения требований Правил. Целью этого теста является проверка того, что CPC образует непрерывный путь вокруг тестируемой цепи.

Тест на непрерывность цепи является важным тестом для определения поврежденных компонентов или оборванных проводников в цепи. Это также может помочь определить, качественна ли пайка, не слишком ли велико сопротивление для протекания тока и не оборван ли электрический провод между двумя точками. Проверка непрерывности также может помочь в проверке или обратном проектировании электрической цепи или соединения.

Проверка непрерывности может использоваться для обнаружения соединений холодной пайки и проблем с проволокой и кабелем. В полевых условиях используются портативные мультиметры с двойными щупами. Кроме того, эту форму электрических испытаний можно использовать для проверки соединений между контактными площадками и дорожками на печатных платах (PCB).

Что делается во время проверки непрерывности?

Самый распространенный и простой способ проверки целостности цепи — с помощью тестера сопротивления (подойдет любой простой мультиметр с этой функцией). Это связано с тем, что сопротивление проводников между двумя концами обычно очень мало (менее 100 Ом).

Тестер непрерывности имеет два вывода, подключенных к небольшой батарее, и когда вы соединяете выводы вместе, чтобы замкнуть цепь, измеритель должен регистрировать нулевое сопротивление или если у вас есть специальный тестер непрерывности, должен загореться индикатор. Если вы используете цифровой мультиметр, устройство также может подавать звуковой сигнал.

Непрерывность защитных проводников, включая основные и дополнительные эквипотенциальные соединения. Каждый защитный проводник, включая защитные проводники цепи, заземляющий проводник, основной и дополнительный соединительные проводники, должен быть испытан для проверки того, что все соединительные проводники подключены к заземлению питания. Испытания проводятся между основной клеммой заземления (это может быть заземляющая шина в потребительском блоке, где нет распределительного щита) и концами каждого заземляющего проводника.

Как выполнить проверку непрерывности?

Измерение непрерывности электрического устройства :

Этот метод используется для проверки непрерывности цепи. Это простой и надежный способ определить наличие внутренних повреждений выключателя или розетки. Если вы используете мультиметр, установите для него функцию «Непрерывность» или выберите настройку среднего сопротивления в омах.

Шаг 1 :  Выключите выключатель, управляющий цепью

При проверке непрерывности питание должно быть отключено. Убедитесь в отсутствии электричества с помощью бесконтактного тестера цепи.

Шаг 2 :  Проверьте тестер

Проверьте тестер, соединив провода и убедившись, что устройство загорается, издает звуковой сигнал или регистрирует сопротивление 0 Ом.

Шаг 3 :  Прикоснитесь к проводу к клемме

Прикоснитесь к одному проводу на одной из горячих клемм устройства, отмеченной латунным винтом.

Шаг 4 :  Прикоснитесь другим проводом к клемме

Подсоедините другой провод к любой другой клемме, кроме зеленой клеммы заземления. Если тестер загорается, издает звуковой сигнал или показывает нулевое сопротивление, это означает, что электричество может свободно течь между этими клеммами, и в большинстве случаев это означает, что устройство исправно. Если устройство является переключателем, тестер должен включаться и выключаться, когда вы щелкаете переключателем.

Вы можете использовать эту технику для проверки выключателей, термостатов и предохранителей. Убедитесь, что питание отключено, затем прикоснитесь проводами к клеммам соответствующего устройства.

Целостность защитных проводников цепи (CPC )

Проверка проводится следующим образом:

1. Временно подключите линейный провод к CPC в потребительском блоке.
2. Испытание между линией и CPC в каждой вспомогательной точке, т.е. потолочная розетка, выключатель или розетка. Показание, полученное в каждой вспомогательной точке, должно быть низким значением сопротивления. Сопротивление, измеренное на конце цепи, представляет собой сумму сопротивлений линейного и защитного проводников (R1 + R2).

Когда мы говорим о проверке непрерывности в рамках процедуры проверки и тестирования, мы применяем тот же принцип, но с более подробным описанием .

Шаг 1:  Выберите проверяемую цепь в распределительном щите и отсоедините линейный провод от MCB к одной из свободных клемм на шине заземления). Таким образом, вы сформируете цепь, которая наполовину состоит из линейного проводника и наполовину из заземляющего проводника (при условии, что выводы в электрических аксессуарах, таких как настенные розетки, выполнены правильно).

Шаг 3 : Выберите правильную функцию проверки на испытательном оборудовании, которая представляет собой функцию омметра с низкими показаниями (Megger 1553).

Шаг 4 : . При необходимости не забудьте обнулить измерительный прибор (вы можете сделать это, соединив два измерительных провода вместе и нажимая кнопку TEST, пока измеренное значение на дисплее не станет равно нулю)

Шаг 5 : Измерение между линиями и клеммы заземления на каждом выходе в цепи. Самое высокое значение должно быть записано в Таблице результатов испытаний как значение (R1+R2).

Шаг 6 : .Вставьте линейный провод обратно в MCB

Обзор проверки непрерывности

• Непрерывность – это наличие полного пути прохождения тока. Цепь замыкается, когда ее переключатель замкнут.
• Режим проверки непрерывности цифрового мультиметра можно использовать для проверки выключателей, предохранителей, электрических соединений, проводников и других компонентов. Хороший предохранитель, например, должен иметь непрерывность.
• Цифровой мультиметр издает звуковой ответ (звуковой сигнал), когда обнаруживает полный путь.
• Звуковой сигнал, звуковой индикатор, позволяет техническим специалистам сосредоточиться на процедурах тестирования, не глядя на дисплей мультиметра.
• При проверке целостности цепи мультиметр издает звуковой сигнал в зависимости от сопротивления проверяемого компонента. Это сопротивление определяется настройкой диапазона мультиметра. Примеры:
• Если диапазон установлен на 400,0 Ом, мультиметр обычно издает звуковой сигнал, если компонент имеет сопротивление 40 Ом или меньше.
• Если установлен диапазон 4000 кОм, мультиметр обычно издает звуковой сигнал, если сопротивление компонента составляет 200 Ом или меньше.
• Наименьшее значение диапазона следует использовать при тестировании компонентов схемы, которые должны иметь низкое сопротивление, таких как электрические соединения или переключающие контакты.

Важно помнить

• Не забывайте, что в цепях освещения промежуточный выключатель должен быть переключен во все доступные положения, чтобы можно было проверить целостность всех проводников.
• Не забудьте подключить диммер к другой цепи освещения, иначе вы получите неправильные результаты проверки.
• Помните, что, выполнив эти шаги, вы также подтвердите правильную полярность проводников, поэтому нет необходимости снова проводить тесты на полярность.
• Не забывайте постоянно осматривать установку на наличие неисправностей и признаков повреждений.

Мультиметры и омметры обычно используются для проверки целостности цепи. Также доступны специализированные тестеры непрерывности, которые являются более простыми по своей природе, недорогими и имеют лампочку, которая светится в случае протекания тока. Проверку непрерывности проводят в обесточенной электрической цепи с помощью испытательного устройства.

Можно ли проверить электронную цепь, по которой протекает ток, с помощью мультиметра? Будет ли это иметь смысл или вред? Почему?

Проверка непрерывности аналогична упрощенному измерению сопротивления/ом. Основной метод заключается в подаче напряжения на резистор и измерении тока ИЛИ при подаче тока и измерении напряжения. Затем через R = V/I можно рассчитать сопротивление.

Представьте, что вы приложили 100 В постоянного тока, но ваш измеритель может обрабатывать только 10 В в режиме проверки непрерывности. Такой тест совершенно бессмысленен и потенциально может повредить глюкометр. Если вы хотите проверить непрерывность или сопротивление, отключите все источники питания и разрядите все накопившиеся источники энергии.

Измерительный прибор подает (обычно низкое) тестовое напряжение. Если вы подключаете его к чему-то, что уже запитано, вы соединяете два источника вместе, и измеритель не предназначен для работы с внешними источниками в режиме непрерывности или сопротивления (или емкости, или индуктивности, или любого другого пассивного режима).

R Подача напряжения через выводы мультиметра

• Существует риск повреждения некоторых деталей, особенно тех, которые не выдерживают от 1 до 9вольт, которые мультиметр может подать на щупы в режиме непрерывности.
• Вышеупомянутое особенно верно, когда компонент (или другие компоненты на подключенных дорожках, которые также будут затронуты) обесточены. Многие детали могут выдерживать напряжения при питании, но не в противном случае.
• Чтобы свести к минимуму напряжение, можно использовать мультиметр в режиме сопротивления с наименьшим значением сопротивления. Шкалы с более высоким сопротивлением работают при более высоком напряжении датчика, и я быстро проверяю пару мультиметров на моем столе.
• Обратите внимание, что базовые мультиметры часто сочетают в себе режимы проверки целостности цепи и проверки диодов, поэтому минимальное напряжение достаточно для прямого смещения кремниевых диодов и, возможно, светодиодов.
