Как расшифровать цветовую маркировку транзисторов КТ503. Какие параметры можно определить по цвету точек на корпусе. Как отличить разные модификации КТ503 по маркировке. Особенности маркировки отечественных и зарубежных транзисторов.

Содержание

Особенности цветовой маркировки транзисторов КТ503

Транзисторы серии КТ503 широко применяются в различных электронных устройствах благодаря своим характеристикам. Однако правильно определить тип и параметры конкретного экземпляра по внешнему виду бывает непросто. Разберемся, как расшифровать цветовую маркировку этих популярных отечественных транзисторов.

Принцип нанесения цветовой маркировки на КТ503

Транзисторы КТ503 выпускаются в пластиковом корпусе КТ-26 (аналог ТО-92). На корпусе наносится цветовая маркировка в виде точек, позволяющая определить основные параметры:

  • Тип транзистора (буква модификации)
  • Группу по коэффициенту передачи тока
  • Дату изготовления

Маркировка наносится на боковой поверхности корпуса и на торце. Рассмотрим подробнее значение каждого элемента маркировки.


Расшифровка цветовых точек на корпусе КТ503

На боковой поверхности корпуса КТ503 наносится белая точка, а на торце — цветная точка, обозначающая модификацию:

  • КТ503А — темно-красная точка
  • КТ503Б — желтая точка
  • КТ503В — темно-зеленая точка
  • КТ503Г — голубая точка
  • КТ503Д — синяя точка
  • КТ503Е — белая точка

Таким образом, по цвету точки на торце можно сразу определить букву модификации транзистора.

Определение группы КТ503 по маркировке

Группа транзистора по коэффициенту передачи тока обозначается цветной точкой на боковой поверхности корпуса рядом с белой точкой:

  • Группа I — красная точка
  • Группа II — зеленая точка
  • Группа III — синяя точка

Зная группу, можно определить диапазон коэффициента передачи тока h21э для конкретного экземпляра транзистора.

Маркировка даты изготовления КТ503

Дата выпуска транзистора КТ503 кодируется двумя цветными точками на боковой поверхности корпуса:

  • Год выпуска — цвет верхней точки
  • Месяц выпуска — цвет нижней точки

Цвета, соответствующие годам и месяцам, приведены в специальных таблицах. Это позволяет определить точную дату изготовления конкретного экземпляра.


Особенности маркировки разных производителей КТ503

Стоит отметить, что маркировка транзисторов КТ503 может незначительно отличаться у разных заводов-изготовителей. Например, могут использоваться другие цвета для обозначения групп или дат выпуска. Поэтому при расшифровке желательно знать конкретного производителя.

Сравнение с маркировкой зарубежных аналогов

Зарубежные аналоги КТ503 обычно имеют буквенно-цифровую маркировку на корпусе. Цветовая маркировка может использоваться, но ее система отличается от отечественной. Например, компания Motorola применяла цветные полоски для обозначения коэффициента усиления высокочастотных транзисторов.

Как правильно считывать маркировку КТ503

Чтобы корректно определить все параметры транзистора КТ503 по цветовой маркировке, следует:

  1. Определить модификацию по цвету точки на торце
  2. Найти группу по цвету точки рядом с белой на боковой поверхности
  3. Расшифровать дату выпуска по двум цветным точкам на боковой поверхности
  4. Сверить результаты с документацией конкретного производителя

Это позволит получить полную информацию о типе и параметрах конкретного экземпляра транзистора КТ503.


Заключение

Цветовая маркировка транзисторов КТ503 позволяет быстро определить основные характеристики без измерений. Однако для точной идентификации желательно также сверяться с документацией производителя, так как могут быть незначительные отличия в системе маркировки. При правильной расшифровке цветового кода можно легко отличить разные модификации и выбрать транзистор с нужными параметрами.


Характеристики транзистора, маркировка и цоколевка

Транзистор КТ503, по техническим характеристикам, относится к низкочастотным маломощным n-p-n устройствам. Он был разработан для использования в УНЧ, импульсных схемах и различных преобразователях.

Цоколевка

Транзисторы серии КТ503 выпускаются корпусе КТ-26, аналогичным зарубежному ТО-92. Для маркировки на боковой поверхности упаковки имеется белая точка, а цвет точки на торце зависит от конкретной модели:

  • КТ503А наносится тёмно-красная;
  • КТ503Б наносится жёлтая;
  • КТ503В наносится тёмно-зелёная;
  • КТ503Г наносится голубая;
  • КТ503Д наносится синяя;
  • КТ503Е наносится белая.

Также маркировка может быть в виде буквенно-цифрового кода. На рисунке ниже показан внешний вид, система маркировки, цоколевка и геометрические размеры устройства.

Технические характеристики

Предельно допустимые характеристики показывают, максимально возможные рабочие параметры транзистора. При их превышении устройство может выйти из строя, поэтому именно их следует учитывать в первую очередь при выборе замены или при проектировании новой конструкции. Их измеряют при стандартной температуре +25°С.

Максимальны характеристики КТ503:

  • разность потенциалов Б-Э – 5 В;
  • коллекторный ток – 0,15 А;
  • коллекторный ток (кратковременный) – 0,35 А;
  • базовый ток 0,1 А;
  • мощность транзистора 0,35 Вт;
  • температура кристалла – 398 К;
  • рабочая т-ра – от 233 до 358 К;
  • напряжение К-Б (постоянное):
    • КТ503А (Б) – 40 В;
    • КТ503В (Г) – 60 В;
    • КТ503Д – 80 В;
    • КТ503Е – 100 В.

Электрические параметры также важны, именно от них зависит сфера применения конкретного транзистора. При их измерении обращайте внимание на условия которые приводятся в скобках, рядом с названием. Стандартная температура +25°С.

Электрические параметры:

  • граничная разность потенциалов (Iэ = 10 мА, t
    и     ≤ 30 мкс):
    • КТ503А (Б) – 25 В;
    • КТ503В (В) – 40 В;
    • КТ503Д – 60 В;
    • КТ503Е – 80 В.
  • разность потенциалов, необходимая для насыщения перехода К-Э (ІК = 10 мА, ІБ = 1 мА):
    • максимальное 0,6 В;
    • обычное 0,2 В.
  • разность потенциалов, необходимая для насыщения перехода Б-Э (ІК = 10 мА, ІБ = 1 мА):
    • максимальное 1,2 В;
    • обычное 0,8 В.
  • к-т усиления (UКЭ = 5 В, IЭ = 10 мА):
    • КТ503А (В, Д, Е) 40 … 120;
    • КТ503Б (Г) 80 … 240.
  • к-та усиления (UКЭ = 5 В, IЭ = 3 мА) 5 МГц;
  • ёмкость на коллекторе (UКБ = 5 В, f = 465 кГц) 20 пФ;
  • обратный ток 1мкА.

Для транзисторов данной серии интересно также рассмотреть зависимость к-та усиления от тока эмиттера. Из графика видно, что усиление транзисторов КТ503А (В, Д, Е) повышается при увеличении эмиттерного тока до величины 40 мА, после этого начинает уменьшаться. Для КТ503Б, КТ503Г эти характеристики отличаются.

У этих моделей улучшение усилительных возможностей транзистора растёт до того момента, когда ток через эмиттер возрастёт до значения 20 мА. После этого к-т усиления начинает уменьшаться высокими темпами. При построении этого графика разность потенциалов К-Э равна 5 В.

Аналоги

Перечислим аналоги для транзисторов, входящего в серию КТ503:

  • КТ503А: 2N4123, MPS2711.
  • КТ503Б: 2N4124, BC635.
  • КТ503Г: BC637.
  • КТ503Д: BC546A.
  • КТ503Е: 2SC2240GR, BC639.

Перед принятием решения о замене нужно сначала изучить схему, в которой будет работать транзистор и разобраться, какие параметры в данном случае наиболее важны. Также следует изучить характеристики обеих устройств и понять подходит ли он в данном конкретном случае.

Производители

В продаже можно встретить транзисторы КТ503 изготовленные несколькими фирмами (datasheet можно скачать кликнув на название). Это Белорусский завод ОАО «Интеграл», расположенный в г. Минск и Российская компания АО «ГРУППА КРЕМНИЙ ЭЛ», который находится в г. Брянск.

Цветовая маркировка транзисторов. | Мастер Винтик. Всё своими руками!

Вы здесь:

Главная » Все записи » Цветовая маркировка транзисторов.

Добавил: Винтик,Дата: 04 Янв 2012

Рубрика: [ Все записи, Маркировки радиоэлем. ]

Таблица определения типа транзистора по цветовой маркировке

Точка на

торце



                    Точка на боку
   КТ502КТ503КТ3102КТ3107
   желтая		белаязеленаяголубая
Красная     А     А      А     К
Желтая     Б     Б      Б     Б
Зеленая     В     В      В     И
Голубая     Г     Г      Г     —
Синяя     Д     Д      Д     В
Белая
     Е		     Е      Е     —
Розовая     —     —      —     А
Бежевая     —     —      —     Г
Оранжевая     —     —      —     Д
Электрик     —     —      —     Е
Салатная     —     —      —     Ж
Серая     —     —      —     Л

Метки: [ справка, цветовая маркировка ]


ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
  • КОНДЕНСАТОРЫ. Классификация. Обозначения. Параметры.

    • КЛАССИФИКАЦИЯ

    В основу классификации конденсаторов положено деление их на группы по виду применяемого диэлектрика и по конструктивным особенностям, определяющим использование их в конкретных цепях аппаратуры (табл. 14). Вид диэлектрика определяет основные элект­рические параметры конденсаторов: сопротивление изо­ляции, стабильность емкости, потери и др. Подробнее…

  • Цветовая маркировка резисторов

    •  Цветовая маркировка резисторов

    В схемах последнее время используются маркировка сопротивлений цветными полосками. Это удобно, так как цветные полоски начерчены по кругу резистора и не надо выпаивать и вращать резистор, чтобы найти цифры, обозначающие номинал, как это было раньше.

    Подробнее…

  • Кодовая маркировка конденсаторов

    • В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т. д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.

    Подробнее…

Популярность: 7 668 просм.

Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.


— НАВИГАТОР —

Обозначение транзистора кт315 на схеме. Цвет и символика

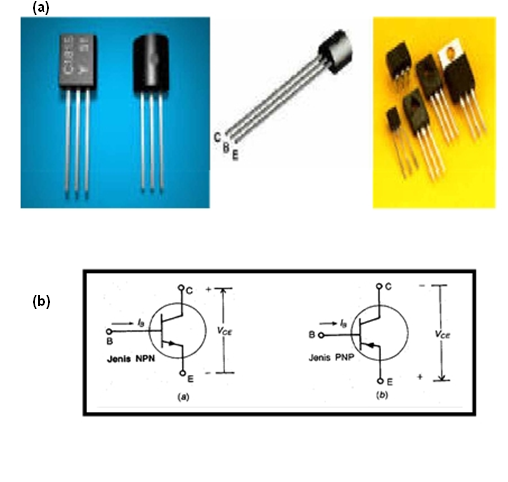

Транзистор является основным компонентом любой электрической цепи. Это своего рода усиливающий ключ. В основе этого полупроводникового устройства лежит кристалл кремния или германия. Транзисторы бывают однополярные и двухполярные и соответственно полевые и биполярные. По типу проводимости они бывают двух видов – прямые и обратные. Для начинающих радиолюбителей основной проблемой является распознавание и расшифровка кодировки этих элементов. В нашей статье мы рассмотрим основные виды записи как отечественной, так и зарубежной продукции, а также разберем, что означает маркировка транзисторов.

Типы записи

Производители транзисторов используют два основных типа шифрования — цветовую маркировку и кодовую маркировку. Однако ни у того, ни у другого нет единых стандартов. Каждое предприятие, производящее полупроводниковые приборы (транзисторы, диоды, стабилитроны и др.), принимает свои шифры и цветовые обозначения. Вы можете найти транзисторы одной группы и типа, выпускаемые разными заводами, и маркироваться они будут по-разному. Или наоборот: элементы будут разные, а обозначения на них одинаковые. В таких случаях их можно отличить только по дополнительным признакам. Например, по длине выводов эмиттера и коллектора, или по цвету противоположной (или торцевой) поверхности. Маркировка ничем не отличается от маркировки на других устройствах. Такая же ситуация и с полупроводниковыми элементами иностранного производства: каждый производитель использует свои виды обозначений.

Транзисторы в корпусе КТ-26

Рассмотрим, что означает маркировка транзисторов отечественного производства. Этот тип корпуса наиболее популярен среди производителей полупроводниковых приборов. Он имеет форму цилиндра с одной скошенной стороной, из нижнего основания выходят три вывода. В этом случае используется принцип смешанной маркировки, содержащей как кодовые символы, так и цветовые символы. На верхнее основание нанесена цветная точка, обозначающая группу транзисторов, а на скошенную сторону нанесен кодовый знак или цветная точка, соответствующая типу устройства. Кроме типа могут быть указаны год и месяц выпуска.

Для обозначения группы используется следующая цветовая маркировка транзисторов: группе А соответствует темно-красная точка, Б — желтая, С — темно-зеленая, Д — синяя, Д — синяя, Е — белая, Г — темно-коричневая , И — серебристый, К — оранжевый, Л — светло-табачный, М — серый.

Тип обозначается следующими символами и цветами.


Обозначение года и месяца изготовления

В соответствии с ГОСТ 25486-82 для обозначения даты используют две буквы или букву и цифру. Первый символ соответствует году, второй – месяцу. Этот вид кодирования применяется не только для транзисторов, но и для других отечественных полупроводниковых элементов. На зарубежных инструментах дата обозначается четырьмя цифрами, первые две из которых соответствуют году, а последние — номеру недели. Рассмотрим, что означает кодовая маркировка транзисторов, соответствующая дате изготовления. Год выпуска/символ: 1986 — У, 1987 — В, 1988 — З, 1989 — Х, 1990 — А, 1991 — Б, 1992 — Ц, 1993 — Д, 1994 — Д, 1995 — Ж, 1996 — Ч, 1997 — И, 1998 — К, 1999 г. — Л, 2000 г. — М и т.д. Месяц выпуска: первые девять месяцев соответствуют цифрам от 1 до 9 (январь — 1, февраль — 2), а последние — начальным буквам слова: октябрь — О, ноябрь — Н, декабрь — Д.

Транзисторы в корпусе типа КТ-27

На эти полупроводниковые элементы принято наносить либо буквенно-цифровой код, либо шифр, состоящий из геометрических фигур. Рассмотрим, что означает графическая маркировка транзисторов.

  • КТ972А — один «лежачий» прямоугольник.
  • КТ972Б — два прямоугольника: левый лежит, правый стоит.
  • КТ973А — один кв.
  • КТ973Б — два квадрата.
  • КТ646А — один треугольник.
  • КТ646Б — слева круг, справа треугольник.

Кроме того, имеется и маркировка торца корпуса, противоположного выводам:

  • КТ 814 — серо-бежевый;
  • КТ 815 — сиренево-фиолетовый или серый;
  • КТ 816 — розово-красный;
  • КТ 817 — серо-зеленый;
  • КТ 683 — фиолетовый;
  • КТ9115 — синий.

Транзисторы серии КТ814-817 группы Б маркируются только окраской торца, без нанесения условного кода.

Европейская система PRO-ELECTRON

Маркировка транзисторов и других полупроводниковых приборов европейских производителей осуществляется следующим образом. Код является символической записью. Первая буква означает полупроводниковый материал: кремний, германий и т. д. Кремний самый распространенный, ему соответствует буква В. Следующий символ — тип устройства. Далее идет серийный номер продукта. Это число имеет несколько диапазонов. Например, если числа от 100 до 999, то эти элементы относятся к изделиям общего назначения, а если им предшествует буква (Z10 — A99), то эти полупроводники считаются деталями специального или промышленного назначения. Кроме того, к общему кодированию может быть добавлен дополнительный символ модификации устройства. Он определяется непосредственно производителем полупроводниковых элементов.

Первый знак (материал): А — германий, В — кремний, С — арсенид галлия, R — сульфид кадмия. Второй элемент означает тип транзистора: С — маломощный низкочастотный; Д — мощный низкочастотный; F — маломощный высокочастотный; G — несколько устройств в одном корпусе; L — мощный высокочастотный; S — маломощная коммутация; У — мощная коммутация.

Американская система JEDEC

Американские производители полупроводников используют четырехэлементное кодирование символов. Первая цифра означает количество n-n переходов: 1 — диод; 2 — транзистор; 3 — тиристор; 4 — оптопара. Вторая буква обозначает группу. Третий символ — это элемент (диапазон от 100 до 9999). Четвертый символ — буква, соответствующая модификации устройства.

Японская система JIS

Эта система состоит из символов и содержит пять элементов. Первая цифра соответствует типу полупроводникового прибора: 0 — фотодиод или фототранзистор; 1 — диод; 2 — транзистор. Второй элемент — буква S, она ставится на все элементы. Следующая буква соответствует типу транзистора: А — высокочастотный PNP; Б — низкочастотный ПНП; C — высокочастотный НПН; Д — низкочастотный НПН; Н — однопереходный; J — поле с N-каналом; K — поле с P-каналом. Далее следует серийный номер продукта (10 — 9999). Последний, пятый элемент – это устройство (часто может отсутствовать). Иногда наносится и шестой знак – это дополнительный индекс (буквы N, M или S), означающий требование соблюдения особых стандартов. В японской системе цветовая маркировка транзисторов не используется.

Элементы SMD

Маркировка транзисторов SMD носит только символический характер. Из-за миниатюрных размеров этих элементов цветовое кодирование не используется. Для них не существует единого стандарта шифрования. Каждое предприятие-производитель использует свои символы. Буквенно-цифровой код в этом случае может содержать от одной до трех букв или цифр. Каждый завод выпускает свои таблицы маркировки полупроводниковых элементов.

В выходной день решил собрать видеоусилитель для своей игровой приставки Dendy, для улучшения качества видеоизображения. Схема достаточно простая, и имеет не более десятка радиодеталей. Собран на очень распространенных советских транзисторах, визуально очень похожи, читаем полезную статью, как отличить транзистор кт315 от кт361 ?

О транзисторах кт315 и кт361 молчу

Один из самых распространенных высокочастотных транзисторов, изготовлен из кремния, запасы которого на нашей планете весьма внушительны. У ТТ 315 проводимость n-p-n, у ТТ 361 обратная. Их объединяет тип корпуса, кт 13, и очень часто эти биполярные транзисторы используются парами. Они получили широкое распространение в отечественной электронике, в схемах усиления и преобразования.

Как отличить кт315 от кт361

Как правило эти транзисторы выпускаются в пластиковом корпусе, нескольких цветов, желтый, красный, коричневый. Для их сравнения мы располагаем их маркировкой для себя. Смотрим на маркировку, а точнее на ее расположение, на корпусе транзистора.


Для определения транзистора кт315 на его корпусе будет напечатана буква, она будет располагаться слева вверху от него. У кт361 буква будет располагаться строго по центру.
Цоколёвка у них будет одинаковая, в такой последовательности эмиттер, коллектор, база.

В данной статье речь пойдет об определении основных параметров как отечественных, так и зарубежных транзисторов по таблицам цветовой и символьной цветовой маркировки.

Цветовая маркировка транзисторов

В данной маркировке цветными точками используются для кодировки параметров транзисторов в корпусах КТ-26 (ТО-92) и КТП-4. При полноцветной маркировке кодировку номинала, группы и даты выпуска наносят на срезе боковой поверхности по принятой цветовой гамме.

Точка, указывающая номинальное значение, нанесена в верхнем левом углу. Она является отправной точкой. Далее по часовой стрелке наносятся три точки, обозначающие соответственно группу, год и месяц выпуска.

При сокращении цветового кодирования дата выпуска не указывается (указывается на листке-вкладыше). Номинал указан на срезе боковой поверхности корпуса. Группа указана на конце корпуса.

Символьно — цветовая маркировка транзисторов

Отличительной особенностью данной маркировки является отсутствие цифр и букв. Номинал транзистора указывается на срезе боковой поверхности специальным символом (точки, горизонтальные, вертикальные или пунктирные линии) или цветной геометрической фигурой (круг, полукруг, квадрат, треугольник, ромб и т. д.). Маркировка группы относится к одной (нескольким) точкам на торце корпуса (КТ-26, КТП-4).

Цветовая гамма точек, обозначающих группу для данной маркировки, не соответствует стандартной цветовой гамме по ГОСТ 24709-81. Его определяет производитель.

Символ кружка на боковом срезе транзистора необходимо отличать от точки, не имеющей четкой формы, т.к. наносится кистью.

Ряд зарубежных фирм используют цветовую маркировку для обозначения коэффициента усиления ВЧ транзисторов. В таблице приведена цветовая маркировка радиочастотных транзисторов MOTOROLLA. Возможно нанесение буквенного кода или цветной точки.

Пожалуй, нет более или менее сложного электронного устройства, выпускавшегося в СССР семидесятых, восьмидесятых и девяностых годов, в схеме которого не использовался бы транзистор КТ315. Он не утратил популярности и по сей день.

В обозначении используется буква K, означающая «кремний», как и в большинстве полупроводниковых устройств, производимых с того времени. Цифра «3» означает, что транзистор КТ315 относится к группе маломощных широкополосных приборов.

Пластиковый корпус не предполагал большой мощности, но стоил дешево.

Транзистор КТ315 выпускался в двух вариантах, плоском (оранжевый или желтый) и цилиндрическом (черный).

Для того, чтобы было удобнее определить способ крепления, на его «лицевой» стороне в плоском варианте сделан скос, коллектор посередине, основание слева, коллектор слева правильно.

Черный транзистор имел плоский срез, если расположить транзистор к себе, то эмиттер справа, коллектор слева, а база посередине.

Маркировка состояла из буквы, в зависимости от допустимого напряжения питания, от 15 до 60 вольт. Мощность тоже зависит от буквы, она может достигать 150 мВт, и это при микроскопических по тем временам размерах — ширина семь, высота шесть, а толщина меньше трех миллиметров.

Транзистор КТ315 высокочастотный, этим и объясняется широта его применения. до 250 МГц гарантирует его стабильную работу в радиоцепях приемников и передатчиков, а также усилителей диапазона.

Проводимость — обратная, n-p-n. Для пары при использовании двухтактной схемы усиления создан КТ361, с прямой проводимостью. Внешне эти «братья-близнецы» практически не отличаются, лишь наличие двух черных меток свидетельствует о p-n-p проводимости. Еще один вариант маркировки, буква расположена ровно посередине корпуса, а не на краю.

При всех достоинствах транзистор КТ315 имеет и недостаток. Его клеммы плоские, тонкие и очень легко обламываются, поэтому установку следует производить очень осторожно. Однако, даже испортив деталь, многие радиолюбители умудрялись ее починить, немного подпилив корпус и «обмакнув» провод, хотя это сложно, да и особого смысла не было.

Случай настолько своеобразный, что точно указывает на советское происхождение КТ315. Можно найти ему аналог, например, ВС546В или 2Н9014 — из импорта, КТ503, КТ342 или КТ3102 — из наших транзисторов, но рекордно низкая стоимость делает такие фокусы бессмысленными.

Произведено миллиарды КТ315, и хотя есть микросхемы, в которые в наше время встроены десятки и сотни таких полупроводниковых приборов, они иногда еще используются для сборки простых вспомогательных схем.
