Как прозвонить плату мультиметром: пошаговая инструкция по проверке электронных компонентов

Как правильно прозвонить плату мультиметром. Какие компоненты можно проверить с помощью мультиметра. На что обратить внимание при визуальном осмотре платы. Как проверить работоспособность резисторов, конденсаторов, диодов и других элементов.

Визуальный осмотр платы перед прозвонкой

Прежде чем приступать к прозвонке платы мультиметром, необходимо провести тщательный визуальный осмотр. На что следует обратить внимание:

• Наличие видимых повреждений, трещин, сколов на плате
• Вздутые или потекшие электролитические конденсаторы
• Потемневшие или обгоревшие участки платы
• Оплавленные или окисленные контакты и разъемы
• Нарушение целостности дорожек на печатной плате
• Следы короткого замыкания

Если при осмотре обнаружены явные повреждения, с большой вероятностью плата неисправна и требует ремонта или замены. В этом случае дальнейшая прозвонка может не потребоваться.

Подготовка мультиметра к работе

Для прозвонки платы понадобится мультиметр с функцией измерения сопротивления (омметр). Перед началом работы необходимо:

1. Установить переключатель режимов на измерение сопротивления (обычно обозначается символом Ω)
2. Выбрать подходящий диапазон измерений (для начала можно установить максимальный)
3. Проверить заряд батареи мультиметра
4. Замкнуть щупы между собой — прибор должен показать нулевое сопротивление

Важно помнить, что прозвонка выполняется только на обесточенной плате! Перед измерениями нужно полностью отключить питание и разрядить конденсаторы.

Проверка целостности дорожек и соединений

Начинать прозвонку платы следует с проверки целостности печатных дорожек и соединений:

1. Найдите на схеме платы интересующие вас цепи и соединения
2. Прикоснитесь щупами к контрольным точкам в начале и конце проверяемого участка
3. При целостности цепи мультиметр покажет близкое к нулю сопротивление
4. Отсутствие прозвонки или высокое сопротивление указывает на обрыв

Особое внимание стоит уделить прозвонке линий питания, земли и других критически важных цепей. Обрыв в них может быть причиной неработоспособности всей платы.

Проверка резисторов на плате

Резисторы — одни из самых распространенных компонентов на электронных платах. Их можно проверить следующим образом:

1. Определите номинал резистора по цветовой маркировке или схеме
2. Прикоснитесь щупами к выводам резистора
3. Сравните показания мультиметра с номинальным значением
4. Допустимое отклонение обычно составляет ±5-10% от номинала
5. Существенно большее или меньшее сопротивление говорит о неисправности

Также стоит проверить резисторы на обрыв или короткое замыкание. Бесконечное сопротивление указывает на обрыв, нулевое — на короткое замыкание.

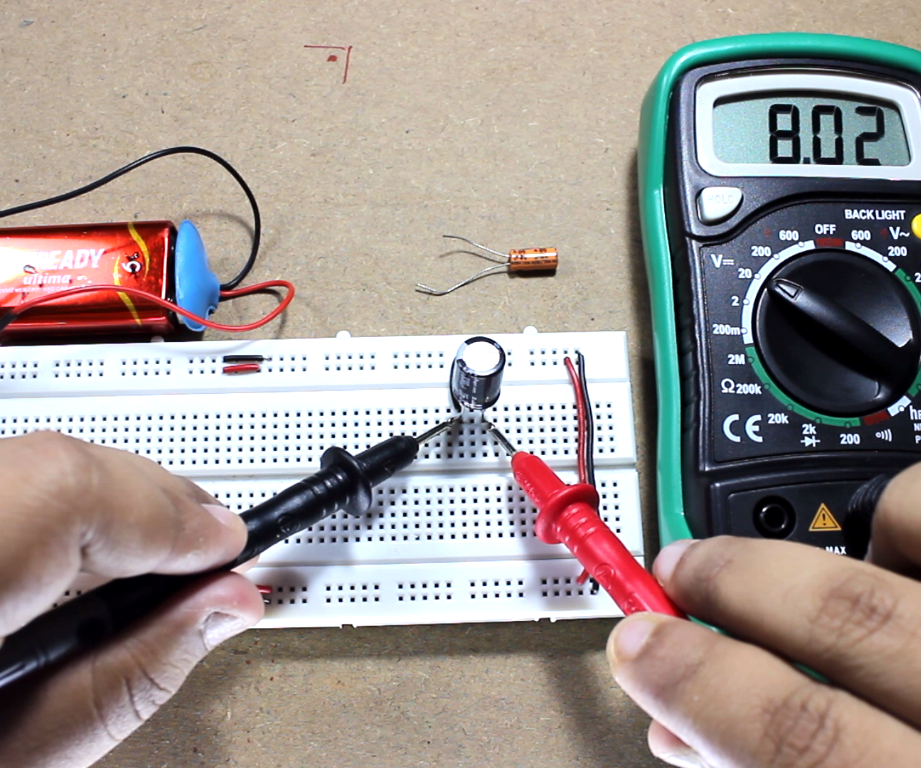

Диагностика конденсаторов мультиметром

Проверка исправности конденсаторов требует некоторых навыков, но в целом выполняется так:

1. Полностью разрядите конденсатор перед проверкой
2. Установите мультиметр на измерение емкости
3. Подключите щупы к выводам конденсатора
4. Сравните измеренную емкость с номинальным значением
5. Для электролитических конденсаторов важно соблюдать полярность

Существенное отклонение емкости, нулевая емкость или высокий ток утечки свидетельствуют о неисправности конденсатора. Вздутые или потекшие конденсаторы однозначно требуют замены.

Проверка полупроводниковых компонентов

С помощью мультиметра можно продиагностировать основные типы полупроводников на плате:

Диоды

Для проверки диода:

1. Переключите мультиметр в режим «прозвонка диодов»
2. Подключите красный щуп к аноду, черный — к катоду
3. В прямом направлении диод должен показать напряжение 0,5-0,7 В
4. При обратном подключении щупов показания должны быть «OL» (обрыв цепи)

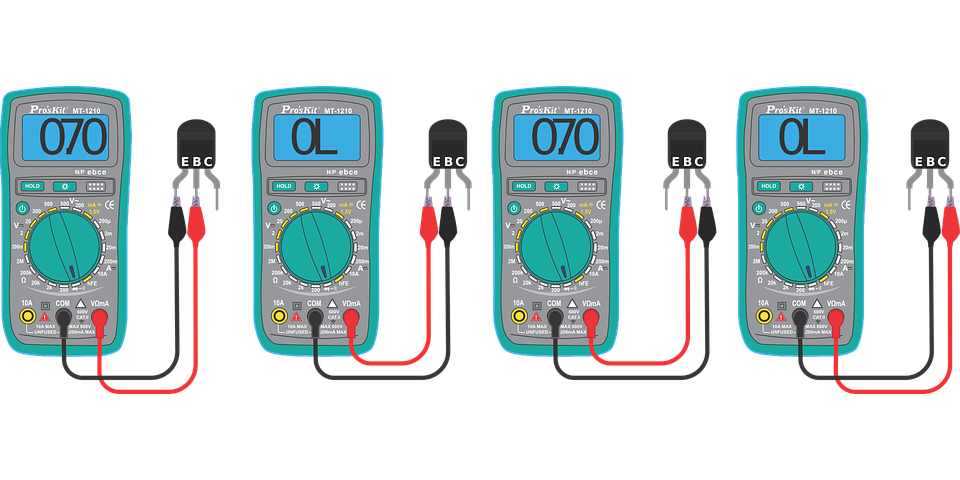

Транзисторы

Базовая проверка транзистора:

1. Измерьте сопротивление между базой и эмиттером, базой и коллектором
2. В одном направлении должно быть низкое сопротивление, в другом — высокое
3. Между коллектором и эмиттером должно быть высокое сопротивление

Более точная диагностика транзисторов требует специальных приборов.

Проверка микросхем на плате

Полноценная проверка микросхем мультиметром затруднительна, но можно выполнить базовую диагностику:

• Проверьте отсутствие короткого замыкания между выводами питания и земли
• Измерьте сопротивление между выводами питания — оно должно быть в пределах нескольких кОм
• Проконтролируйте отсутствие обрывов на сигнальных выводах

Для полноценного тестирования микросхем необходимо специализированное оборудование.

Типичные неисправности электронных плат

При прозвонке плат чаще всего выявляются следующие проблемы:

• Обрывы печатных дорожек из-за механических повреждений
• Короткие замыкания между близко расположенными дорожками
• Выход из строя электролитических конденсаторов
• Пробой полупроводниковых компонентов из-за перенапряжения
• Нарушение паяных соединений при термоциклировании
• Выгорание резисторов при превышении мощности

Своевременное выявление этих неисправностей позволяет оперативно отремонтировать плату и восстановить работоспособность устройства.

Меры предосторожности при прозвонке плат

Чтобы не повредить плату и компоненты при диагностике, соблюдайте следующие правила:

• Всегда отключайте питание перед прозвонкой
• Используйте антистатический браслет для защиты от статического электричества
• Не прикладывайте чрезмерных усилий к щупам мультиметра
• Избегайте замыкания рядом расположенных выводов микросхем
• Соблюдайте осторожность при работе с высоковольтными цепями
• При сомнениях обращайтесь к принципиальной схеме устройства

Аккуратность и внимательность позволят провести диагностику платы без риска ее повреждения.

Когда необходима профессиональная диагностика

В некоторых случаях самостоятельная прозвонка платы мультиметром может быть недостаточной:

• Сложные многослойные платы с высокой плотностью монтажа
• Наличие программируемых компонентов (микроконтроллеров, ПЛИС)
• Высокочастотные и СВЧ-устройства
• Платы с поверхностным монтажом и миниатюрными компонентами
• Устройства, требующие настройки или калибровки

В таких ситуациях рекомендуется обратиться в специализированный сервисный центр с профессиональным диагностическим оборудованием.
