Как прозвонить провода мультиметром

Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром (тестером) для проверки исправности цепи (отсутствия в ней разрывов), наличия короткого замыкания и определения её сопротивления (если это необходимо). Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье.

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Последовательность действий при прозвонке

  1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
  2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
  3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
  4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
  5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
  6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Правила безопасной прозвонки с использованием мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

  1. Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
  2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.
  3. Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

  1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
  2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
  3. Выкрутить из патрона лампу.
  4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
  5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
  6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
  7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

  1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
  2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
  3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
  4. Проверяем все группы проводов на наличие в них короткого замыкания.
    Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Видео

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

Как прозванивать мультиметром

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления – омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал – зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Обозначение прозвонки на мультиметре

В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:

Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.

Принцип работы прозвонки

Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.

Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:

I = U / R , где I – Сил тока, U – Напряжение в сети, R – сопротивление

В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.

Что показывает мультиметр при прозвонке

Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.

как пользоваться прозвонкой

Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

– Красный щуп в гнездо V Ω mA

– Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки , который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра , соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод . Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к “0”, например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье – КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и V Ω mA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Как прозвонить провода мультиметром?

К использованию мультиметра очень часто приходится прибегать во время работы с различного рода электрическими приборами. А при работе с такой вещью, как электрическая цепь – без него просто не обойтись. Он применяется и если нужно проверить напряжение и проводку, определить короткое замыкание и так далее. То есть спектр его использования крайне широк. Но попробуем разобраться в особенностях процесса прозвонки проводов при помощи мультиметра, а также разберемся, что нужно знать, дабы сделать этот процесс максимально простым и эффективным.

Как настроить мультиметр?

Чтобы можно было правильно прозванивать цепь на обрыв с помощью мультиметра, необходимо выбрать правильный режим работы рассматриваемого прибора. Это значит, что требуется выбрать определенную величину, что необходимо будет измерить, а также границу ее функционирования, а именно значение, выше которого она быть не может.

Указанным устройством может проводиться проверка различного рода величин, начиная от силы тока и заканчивая частотой, сопротивлением и напряжением. Кроме того, тестер позволяет проводить проверку различных радиоэлементов – транзисторов, конденсаторов. Учитывая, что устройство имеет название «мультиметр», это подразумевает наличие широких измерительных возможностей. Чтобы выбрать определенный тип измерений, спереди тестера присутствует переключатель, благодаря повороту которого выбирается нужный рабочий режим.

В устройствах подороже это делается не при помощи переключателя, а при помощи обычных клавиш. То есть для выбора нужной, следует просто нажать на клавишу, что будет соответствовать определенной величине.

Чаще всего знаки, которые изображены на тестерном корпусе, изображаются в виде символов, что приняты в физических науках для обозначения величин электротехнического типа или условно-графических обозначений радиоэлементов. Обычно там можно увидеть символы следующего толка:

  • напряжения;
  • токовой силы;
  • измерения емкости конденсатора;
  • сопротивления.

Но на передней панели прибора обозначаются не только величины, которые можно измерить. Разъемы, куда подключаются щупы, тоже имеют определенного рода обозначения. Например, в одном из гнезд всегда будет располагаться щуп черного цвета. Он будет находиться именно в общем гнезде с обозначением СОМ, то есть «общее». Также любой прибор имеет еще 2 либо 3 рабочих отверстия, что предназначаются для проведения замеров напряжения, различных типов токов.

Разъем, помеченный знаками U, ?, Hz, требуется для проведения замеров сопротивления, частоты, напряжения и проведения тестирования разного рода радиоэлементов. Сюда требуется вставлять щуп для прозвона кабелей и проводов на целостность.

Отверстие, имеющее обозначение мА, применяется для проверки токов до 1 ампера, а с обозначением А – для замеров больших значений.

Отметим, что возле значков тока и напряжения можно увидеть символы «

» либо «-». Ими обозначаются переменный или постоянный ток, либо напряжение.

Теперь скажем непосредственно о настройке и подготовке устройства к работе. Для его включения следует установить переключатель в определенное положение. Тогда при проведении проверки тестер пищит, что будет означать, что контакты замыкаются.

Если вдруг в цепи будут найдены разрывы, то на экране прибора загорится «1».

То есть, тестер сигнализирует, что сопротивление вышло за возможные пределы.

Есть также ряд моментов, на которые следует обратить внимание до начала проведения работ.

  • лучше всего применять специального типа наконечники – так называемые крокодилы. Их обычно надевают на кончики приборов измерения.
  • конденсаторы должны быть совсем разряжены, иначе тестер может сломаться.
  • цепь, которая будет проверяться, должна быть полностью обесточена и не иметь даже слаботочных источников питания.
  • нельзя прикасаться к концам проводов, где отсутствует изоляция. Иначе произойдет искажение показаний.
  • перед началом проведения работ требуется проверить работоспособность самого устройства.

Как проверить провода?

Теперь попытаемся разобраться, как проверить провода мультиметром и найти деформации, если они есть. Разберемся на примере самой обычной проводки в частном доме либо квартире. В идеальных условиях все должно быть сделано по нормативам и ГОСТ, а все потребители разделены и каждая цепь запитана в распредщитке через конкретный автомат.

Предположим, что в какой-то комнате не работает розетка и нам нужно понять, в чем дело, то есть осуществить прозвон. На первом этапе нужно проверить распредщиток из-за того, что возможно сработала автоматика. Если все автоматы включены, то помещение следует обесточить. Теперь вытаскиваем розетку и осматриваем ее на предмет дефектов. Если все работает как надо, то необходимо осуществить проверку соединения кабелей в распредщитке.

Если в помещении присутствует несколько распредкоробок, то необходимая будет располагаться над неисправной розеткой либо недалеко от нее. В такой коробке происходит разрыв основного кабеля, его соединение с розеточными жилами, и далее он идет на следующего потребителя.

В распредкоробке обычно располагается 3 скрутки. При прозвонке кончик щупа должен прикасаться с оголенной скрутке. А вторым щупом производится поочередная проверка розеточных контактов.

Либо, если удобно, один щуп устанавливается в контакте розетки, а второй поочередно проверяет скрутки в распредкоробке.

Теперь поговорим о проверке мультиметром кабеля на обрыв. Для этого следует осуществить следующие действия.

  • Сначала включаем режим прозвонки на мультиметре, после чего выключаем источник питания, который осуществляет снабжение интересующего нас провода энергией;
  • Внимательно осматриваем соединения на обоих концах кабеля на предмет повреждений физического характера, если они легкодоступны. Можно осторожно потянуть за концы проводов, где они прикрепляются к разъемам, дабы убедиться в том, что они закреплены максимально надежно.
  • Теперь следует пощупать длину провода при помощи большого и указательного пальца и особое внимание уделять участкам, где изоляция провода не является целостной. Если нужно, можно применить зеркало и фонарик, дабы осмотреть места с минимальным доступом. Также следует обращать внимание на потемневшую изоляцию. Это может быть признаком перегрева провода внутри изоляции и его последующего разрыва.
  • Производим отсоединение разъема, куда включен кабель и проверяем его на наличие повреждений.
  • Теперь берем устройство и устанавливаем его либо на непрерывность, либо на наиболее низкий диапазон шкалы «ом».
  • Включаем его и касаемся одним из щупов к клемме из металла, что удерживает бронепровод на разъеме, а другой – к открытому участку провода, где он идет в разъем. Теперь следует отодвинуть бронепровод для проверки ложного соединения во время прозвонки. Показания тестера должны быть такими, чтобы сопротивление было нулевым. Если на экране показывается значок бесконечности сопротивления, то кабель неверно подключен. Следует осуществить проверку терминала на другом конце провода, если он оснащен разъемом.
  • Теперь необходимо подключить один из датчиков, ответственных за измерения, к одной части провода, а второй – ко второму. Чтобы сделать это, можно применять зажимы-крокодильчики на датчиках, дабы они плотно подключались к кончикам проводов. Если в кабеле будет обнаружен разрыв, то мультиметр будет показывать на дисплее бесконечное сопротивление.
  • Теперь подключаем зонд мультиметра к контактам в предполагаемом месте разрыва и осуществляем прозвонку. Если на экране все еще отображается знак бесконечного сопротивления, то место разрыва провода найдено.

{SOURCE}

мультиметром, тестером на обрыв в квартире

Что значит прозвонить провод? Это значит проверить его целостность, что нигде на его пути нет обрыва.

Для того, чтобы быстро это сделать, нужно начало и конец проводов или кабелей, какой-либо участок кабеля, узнать какая жила в начале соответствует другой жиле в конце, нужно устройство, которым можно выполнить эту работу.

Такими устройствами являются мультиметры и тестеры для вызванивания электрических цепей.

Такие приборы прекрасно используются не только на производстве, но и в быту. Из нескольких режимов работы можно выделить режим «прозвонка». Как раз то таким режимом пользуются специалисты для проверки целостности электрической цепи.

Содержание статьи

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым жилами на его целостность. Если проверяемый проводник длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Стоит не забывать, что все действия по поиску обрыва или целостности нужно проводить без подачи напряжения 220 В на проверяемую жилу. Иначе прибор выйдет из строя.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Жилы очищаются от изоляции с обоих концов кабеля. Затем их проверяют на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому концу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность жил в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводников в кабеле.

Если при прикосновении к какой-то жиле звука нет, значит обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много жил одного цвета и невозможно определить, какая жила, куда идет.

Тестер для прозвонки электрических цепей в квартире

На рынке большое разнообразие тестеров для прозвонки. Различие его от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простое устройство можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок электрического шнура. Схема соединения самая простая.

Одним недостатком самых простых тестеров является невозможность проверить сопротивление высокоомных цепей.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Мультиметр без прозвона как прозвонить

На чтение 22 мин Просмотров 68 Опубликовано

Что значит прозвонить провод? Это значит проверить его целостность, что нигде на его пути нет обрыва.

Для того, чтобы быстро прозвонить начало и конец проводов или кабелей, какой-либо участок проводки, узнать какой провод в начале соответствует другому проводу в конце, нужно устройство, которым можно выполнить эту работу.

Такими устройствами являются мультиметры и тестеры для вызванивания электрических цепей.

Такие приборы прекрасно используются не только на производстве, но и в быту. Из нескольких режимов работы можно выделить режим «прозвонка». Как раз то таким режимом пользуются специалисты для проверки целостности электрической цепи.

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым проводом на его целостность. Если проверяемый провод длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Стоит не забывать, что все действия по поиску обрыва проводов или его целостности нужно проводить без подачи напряжения 220 В на проверяемый провод. Иначе прибор выйдет из строя.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Провода очищаются от изоляции с обоих концов кабеля. Затем проверяют провода на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому проводу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность проводов в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводов в кабеле.

Если при прикосновении к какому-то проводу звука нет, значит на проводе обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много проводов одного цвета и невозможно определить, какой провод, куда идет.

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Одним недостатком самых простых тестеров является невозможность проверить сопротивление высокоомных цепей.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Мультиметр (ММ), часто называемый универсальным контроллером или тестером, позволяет проводить различные виды электрических измерений с помощью одного устройства. Каждому электрику, даже любителю, следует знать, как прозвонить провода мультиметром, проводить измерения напряжения, постоянного или переменного тока перед проведением ремонта электрооборудования.

Области применения мультиметра

Прибор чаще всего выполняет роль вольтметра, амперметра и омметра. Используется для проверки электрических сопротивлений или электрических компонентов. Они могут использоваться для тестирования батарей, бытовой электропроводки, электродвигателей и источников питания, а также в других измерительных приложениях:

  • постоянного напряжения и тока;
  • электрического сопротивления;
  • ёмкости;
  • частоты;
  • для прозвонки проводов и кабелей машин;
  • параметров транзисторов и диодов;
  • переменного напряжения и тока;
  • определение среднего и пикового значений;
  • измерения сопротивления с постоянным напряжением;
  • измерения сопротивления с постоянным током.

Виды измерительных тестеров

Мультиметр объединяет три разных типа счётчиков (амперметр, вольтметр и омметр) в одно устройство. Некоторые приборы могут выполнять другие типы измерений: например, могут измерять ёмкость конденсаторов, тестировать диоды или транзисторы.

Существует три типа мультиметров:

  1. Цифровой мультиметр (ЦММ), который отображает измерения на цифровом экране. Он наиболее часто используется для тестирования. Аналоговый мультиметр (АММ), часто используется для тестирования оборудования hi-fi. Он включает в себя преобразователь напряжения тока и магнитоэлектрический амперметр. Эта модель не требует батареи для измерения тока и напряжения.
  2. Мультиметры Fluke.

ЦММ имеет два щупа: положительный и отрицательный, обозначенные чёрным и красным цветом, источник питания 9 В (обычно батарейка «Крона»), ЖК-дисплей, ручки для выбора необходимого диапазона режимов, внутренней схемы, состоящей из схемы формирования сигнала, аналого-цифрового преобразователя. Преимуществами цифрового ММ являются его электронный дисплей, высокая точность прозвонки, способность считывать как положительные, так и отрицательные значения.

АММ сконструирован с использованием измерителя движущейся катушки и указателя для индикации показаний на шкале. Когда ток проходит через катушку, магнитное поле индуцируется в катушке, реагирующей с магнитным полем постоянных магнитов. Возникающая сила приводит к тому, что указатель, прикреплённый к барабану, отклоняется на шкале, указывая на текущее показание. Он состоит из пружин, прикреплённых к барабану, которые обеспечивают противоположно направленную к движению барабана силу для управления поворотом указателя.

Преимущества АММ в том, что он недорогой, не требует батареи, может измерять колебания показаний. Следует точно знать, как прозванивать мультиметром. Двумя основными факторами, влияющими на измерение, являются чувствительность и точность. Чувствительность относится к обратному току полного отклонения шкалы и измеряется в омах на вольт.

Fluke защищен от переходного напряжения. Это небольшое портативное устройство, используемое для прозвонки проводов мультиметром, измерения напряжения, тока и тестовых диодов. Он имеет несколько положений для выбора нужной функции. Fluke автоматически изменяет диапазон для выбора большинства измерений. Это означает, что величина сигнала не должна быть известна или определена для точного считывания, она непосредственно перемещается в соответствующий порт для желаемого измерения. Предохранитель защищён для предотвращения повреждения, если он подключён к неправильному порту.

Устройство мультиметра

Это инструмент, который можно успешно использовать для диагностики схем, изучения электронных компонентов. Также он отлично подходит для устранения неполадок. В измеритель встроен процессор, который позволяет пользователю измерять множество высокофункциональных электрических параметров.

Он состоит из таких частей:

  • дисплей;
  • ручка выбора;
  • порты;
  • зонды (провода или щупы) измерительные;
  • источник тока, «Крона».

Дисплей обычно имеет четыре цифры, а также возможность отображения отрицательного знака. Некоторые устройства имеют освещённые дисплеи для лучшего просмотра в условиях низкой освещённости. Ручка выбора позволяет пользователю установить прибор на определение тока (мА), напряжения (V) и сопротивления (Ом).

Два датчика (щупа) подключены к двум портам на передней панели устройства. COM является обычным и почти всегда подключён к земле или минусу цепи. COM-зонд обычно чёрный, но нет никакой разницы между красным зондом и чёрным зондом, кроме удобства в измерении. 10A — специальный порт, используемый при измерении больших токов (более 200 мА). mAVΩ – это порт, к которому традиционно подключён красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (V) и сопротивление (Ω). У зондов есть разъем, который подключается к прибору.

Типы зондов

Большинство приборов включаются в режиме автокоррекции. Для этого устройства доступны множество различных типов измерительных проводов (щупов). Вот некоторые из них:

  1. IC-крючки. Это различные свинцовые кабели для подключения к источникам питания, осциллографам, генераторам функций Кабели имеют красные / чёрные пары.
  2. Пинцетные зонды соединяются с существующим оборудованием с окантованными разъёмами и позволяют легко тестировать мелкие детали одной рукой. Большие пластмассовые пинцеты легко удерживаются и обозначены полярностью.
  3. Игольчатые зонды отлично подходят для подключения к источникам питания и осциллографам.

Проверка напряжения

Цифровой прибор заменил аналоговый в качестве тестового устройства, потому что им легче читать показатели измерений. Они более компактны и имеют большую точность. Прибор выполняет все стандартные функции аналогового устройства переменного и постоянного тока.

Проверка работоспособности прибора:

  1. Концы зондов заворачивают между собой, при исправности он покажет ноль или тысячные доли Ом, из-за сопротивления между зондами.
  2. При разрыве показывает единица.
  3. Некоторые приборы имеют опцию прозвонки, тогда при замыкании зондов звучит зуммер.

Устройство практически универсально. Оно способно работать в нескольких режимах. Режим измерения прибора:

  • включение OFF;
  • напряжение переменное ACV;
  • напряжение постоянное DCV;
  • ток переменный ACA;
  • ток постоянный DCA.

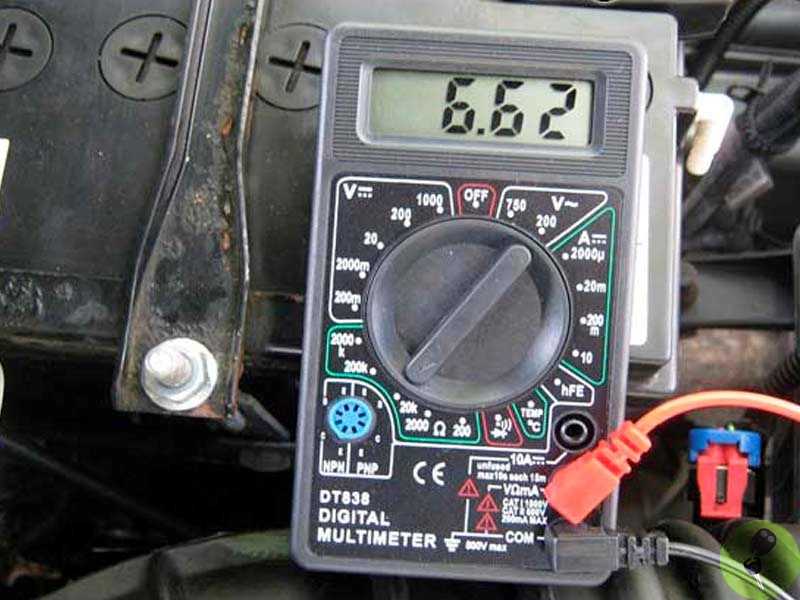

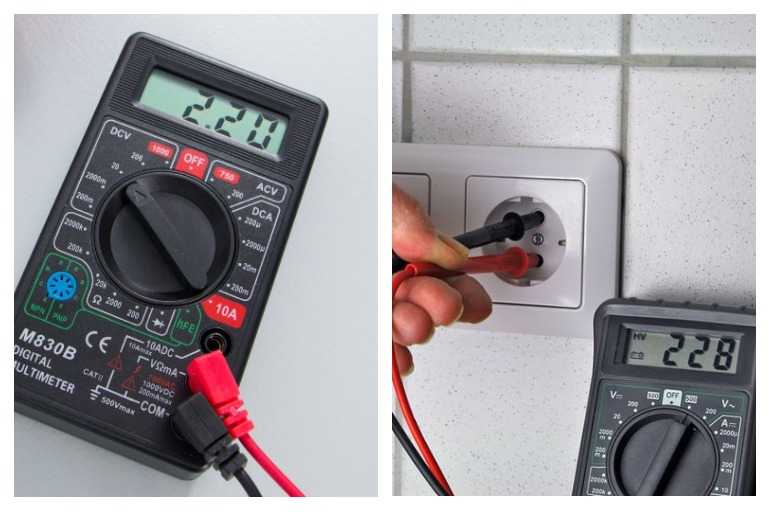

Пользоваться прибором просто. Определение напряжения (U), допустим, батареи в автомобиле, которое на клеммах приблизительно 12 В. Действия будут такими:

  • Подключаем щупы — красный к VΩmA, чёрный в разъём COM. Прибор используем в качестве вольтметра, с параллельной схемой подключения к сети.
  • Включить прибор, переключатель установить на 20 В.
  • Подключить щупы к батарее, чёрный (COM) к минусу -выход батареи, красный щуп (V) к плюсу. Устройство отобразит значение напряжения. Если на дисплее будет видна только 1 — это указывает на то, что выбран небольшой диапазон .

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

  1. Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
  2. Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
  3. Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Контроль сопротивления тестером

Его используют в качестве омметра для замеров активного сопротивления. Измерение можно начинать и с низкого, и с высокого диапазона, в отличие от измерений тока и напряжения. ММ включается параллельно измеряемому объекту. Предварительно обесточив электроцепь, иначе произойдёт сбой и поломка прибора измерения. Порядок действия:

  • Обесточить силовую цепь.
  • Отсоедините индикатор от цепи.
  • Подключить кабели: чёрный — COM, красный VΩmA. Переключатель — положение Ω.
  • Подключить датчики мультиметра, на его дисплее отобразится искомое сопротивление .

Следует помнить о правилах ТБ. При использовании ММ в режиме омметра обязательно:

  • Эклектическая цепь измерения полностью отключается от электросети.
  • Правильно выбранный диапазон мультиметра даёт более правильный результат.
  • Если показание — единица, то изменить диапазон на больший.
  • При замере небольших сопротивлений следует учитывать сопротивление датчиков.
  • При больших значениях сопротивления (Мом) установления показателя происходит медленно.
  • Проверка работоспособности проводится путём соединения омметровые зонды друг с другом, показания должно равняться нулю. Если они отличаются от нуля, например, из-за не родных зондов или разряженной кроны, делают поправку к показателю прибора на эту величину 0.

Тестирование высоковольтных проводов

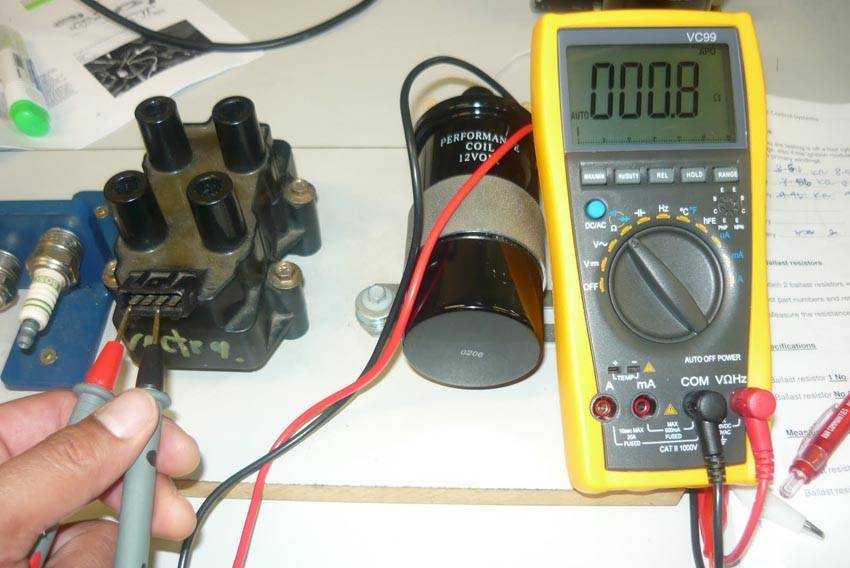

Мультиметр в режиме омметра можно использовать для проверки проблем с высоковольтными проводами (бронепровод), если автомобиль имеет прерывистый сбой в сети высокого напряжения (свечной). Перед тем как приступать к такой процедуре, рекомендуется изучить инструкцию.Порядок измерения:

  1. Включите цифровой ММ, затем поверните диск управления в положение сопротивления. Сопротивление измеряется в омах и обозначается на циферблате столичной греческой буквой омега.
  2. Подключите красный (положительный) зонд ММ к положительному внешнему полю катушки зажигания.
  3. Прикоснитесь к чёрному (отрицательному) зонду ММ к внешней отрицательной стойке устройства для измерения сопротивления первичной катушки. Если показания отличаются от показанного в руководстве автомашины, необходимо заменить катушку зажигания.
  4. Подключите чёрный зонд ММ к центральной отрицательной клемме катушки зажигания. Это создаёт сопротивление для вторичной катушки. Опять же, если тестируемое сопротивление не является тем, что дано в руководстве для владельцев авто, катушка зажигания не рабочий и нарушена целостность системы

Проверка кабелей зажигания

Кабель зажигания должен быть подвергнут тщательному визуальному контролю. Если он пористый, имеет трещины на изоляции, окисленные контакты или другие повреждения, проводку необходимо заменить. Если кабель зажигания выглядит нормально, его функция может быть измерена с помощью прозвонки проводов мультиметром:

  1. Установите омметр на 20 кОм.
  2. Прикрепите один контакт к концу кабеля.
  3. Прочтите результат на цифровом табло прибора.

Важно помнить! Несовпадение показаний прибора свидетельствует о неправильной работе проводки. Значения допустимого сопротивления:

  1. Кабель зажигания сердечник медный: от 1 до 6, 5 кОм.
  2. Индуктивный резистор и углеродный резистор: значение определяется на основе сопротивления, умноженного на длину кабеля (плюс допуск).
  3. Кабели зажигания сопротивление индуктивное: от 2, 2 кОм до 8 кОм.
  4. Кабели зажигания резистор углеродный: от 10 кОм до 23 кОм.

Проверка провода на обрыв мультиметром

Разбитый провод может вызвать сбой в автомобиле или части его оборудования, что особенно опасно в движущемся транспортном средстве.

С помощью мультиметра можно найти повреждения проводы, даже если оно скрыто внутри изоляции. Проверить высоковольтные провода мультиметром можно следующим образом:

  1. Отключите источник питания к транспортному средству или части оборудования, которое содержит провод, необходимый для проверки. Используйте гаечный ключ, если вам нужно отсоединить кабель аккумулятора.
  2. Внимательно проверьте соединения на обоих концах провода на предмет повреждений, если они легко доступны. Слегка потяните за концы проводов, где они крепятся к разъёмам, чтобы убедиться, что они надёжно закреплены.
  3. Пощупайте длину провода с помощью указателя и большого пальца, уделяя особое внимание любым недостаткам изоляции провода. При необходимости используйте небольшое зеркало и фонарик, чтобы охватить места, где у вас минимальный доступ. Вы можете заподозрить любые проблемы, если в изоляции обнаружены признаки повреждения, в том числе затемнённые пятна, которые могут указывать на перегрев, что могло привести к разрыву провода внутри изоляции.
  4. Отсоедините разъем, к которому подключён провод, и проверьте наличие повреждений.
  5. Возьмите ММ и установите его на непрерывность или самый низкий диапазон шкалы Ом.
  6. Включите ММ и прикоснитесь к одному из зондов к металлической клемме, которая удерживает бронепроводы к разъёму, а другой — к открытой части провода, где он входит в разъем. Отодвиньте бронь провод, чтобы проверить ложное соединение, когда вы зондируете терминал. Показание М. М. должно показывать нулевое сопротивление. Если на дисплее отображается бесконечное сопротивление, провод неправильно подключён к терминалу. Проверьте терминал на другом конце провода, если он оснащён разъёмом.
  7. Подключите один из измерительных датчиков к одному концу провода, а другой — к другому концу провода. Используйте зажимы крокодильчика на датчиках, чтобы они подключались к концам проводов. Если в проводе есть разрыв, прибор будет показывать бесконечное сопротивление.
  8. Вставьте штырь около 5−7 см от точки на проводе, где вы подозреваете, что есть разрыв шлейфа. Вставьте другой контакт на другую сторону провода Подключите зонд ММ к контактам, прозвонить. Если на дисплее ММ отображается бесконечное сопротивление, то в этом месте и есть разрыв провода.

Вышеуказанный порядок измерения является общим, для более точного порядка проведения измерения необходимо тщательно ознакомится и выполнять инструкцию завода изготовителя мультиметра.

Как прозвонить провод на авто, в квартире или на даче? С таким вопросом наверняка не раз сталкивался каждый из нас. Ведь без электроэнергии сейчас некуда, а провода и кабели являются «кровеносной системой» энергетики. Именно поэтому умение определять обрыв или другие неисправности в проводке сэкономит вам не только кучу времени и нервов, но и бюджет.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

  • Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
  • При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
  • Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений. Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

  • Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском. Поэтому пользоваться им возможно только в крайних случаях и очень осторожно.

В этом случае определяем фазу в ближайшей розетке. Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет.

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

  • Прежде всего давайте определимся как у нас устроена проводка в квартире. Если все выполнено согласно норм ПУЭ п.1.1.30, то у вас должно быть три провода. Один провод синего цвета — это нулевая жила, один провод желто-зеленого цвета — это защитное заземление и один провод любого другого цвета — это фазный провод.
  • В старых домах зачастую используется двух проводная система в которой имеется только фазный и нулевой провод. В большинстве случаев они не обозначены и вам придется определять самостоятельно.
  • В дальнейшем мы исходим из того, что нам доподлинно известно обрыв какого провода мы ищем. Если вы с этим еще не определились, то обязательно посмотрите видео на страницах нашего сайта по поиску проводов.
  • Если мы предполагаем, обрыв фазного провода, то просто проверяем наличие напряжения на интересующем нас участке. Если его нет, то провод оборван.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели.

  • С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
  • Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
  • Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
  • Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

  • Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

  • Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
  • Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
  • Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
  • Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
  • Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Обратите внимание! Хоть вы и знаете, как мультиметром прозвонить провода, но этот способ работает не всегда. В редких случаях, когда имеется небольшое переходное сопротивление, мультиметр может его не показать. Самым надежным способом является измерение сопротивления изоляции при помощи мегаомметра. Это специализированный прибор, который дает точные значения. Так для вашей домовой электрической сети он должен показывать не меньше 500кОм.

  • Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
  • Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
  • Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
  • Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Поиск места короткого замыкания или обрыва провода

Итак, как прозванивать провода мультиметром мы уже знаем. Осталось научиться определять, обрыв провода или место короткого замыкания в стене. На данный момент существуют специальные приборы для определения места обрывов. Но их цена достаточно высока и, если вы не планируете этим зарабатывать такая покупка не целесообразна.

  • Как мы уже сказали сейчас существует множество способов и приборов для определения места обрыва провода. Я приведу пример лишь одного, которым пользуюсь уже много лет и который не разу не подводил меня.

  • Для него необходим только емкостной указатель напряжения. Я пользуюсь фирмы «FLUKE», но данный вопрос не принципиален. Главное, чтоб он срабатывал правильно, а не от малейшего движения. Такие тоже есть. Стоимость его не столь высока, а в хозяйстве вещь довольно нужная.
  • Для определения места обрыва фазного провода вы от распределительной коробки, где напряжение имеется, просто ведете им вдоль стены по предполагаемому месту прокладки провода. Пока на проводе есть напряжение индикатор светится. На месте обрыва он погаснет.
  • Для определения места обрыва нулевого провода его просто нужно кратковременно сделать фазным. Для этого в первую очередь снимаем напряжение. Затем отключаем фазный нулевой и защитный провод и подключаем нулевой провод к питающему фазному. После подачи напряжения действуем так же как при поиске обрыва фазного провода. Не забудьте после поиска восстановить схему.
  • Если имеет место короткое замыкание с обрывом, то отключаем все провода кроме фазного, а затем подаем напряжение. Дальше действуем так же как при поиске места обрыва фазного провода.

Вывод

Теперь вы знаете как прозвонить тестером провода и отыскать место повреждения. Конечно это не позволяет решить все возможные проблемы, но процентов 90 вы точно сможете устранить. Для решения же более сложных задач зачастую необходима специализированная аппаратура и без вызова электрика не обойтись. Хотя в наших последующих статьях мы постараемся раскрыть и эти вопросы.

Как прозвонить провода мультиметром

Во время проведения в квартире капитального ремонта выполняется и полная проверка состояния электропроводки. Диагностика электропроводки выполняется при ее полной или частичной замене или подозрении на неисправность. Некоторые хозяева квартир пытаются самостоятельно выполнить эту процедуру, в связи с чем у них нередко возникает вопрос, как правильно прозвонить провода мультиметром.

Общие сведения о мультиметре

Прежде чем приступать к работе с мультиметром, в первую очередь необходимо ознакомиться с его возможностями. Для проверки электропроводки вполне достаточно и дешевой китайской модели, располагающей минимальным набором функций.

Наиболее оптимальным вариантом будет простой мультиметр с возможностью работать в режиме прозвонки. Для этого ручка регулировки мультиметра должна быть повернута в направлении значка, обозначающего диод. На некоторых моделях вместо него изображается звуковая волна. Когда проверяется состояние провода, замыкание контактов сопровождается звуковым сигналом.

На целостность проводки указывает не только звуковой сигнал. О разрыве цепи свидетельствует цифра один, отображенная на дисплее. Она показывает, что сопротивление между щупами более высокое по сравнению с пределом измерений. При отсутствии повреждений на проверяемом участке, на дисплей выводится то сопротивление, которое в идеальных условиях должно стремиться к нулю. Прежде всего, это касается бытовых электрических сетей с небольшой протяженностью.

Порядок действий при проверке сети мультиметром

Перед прозвонкой электрической цепи ручка мультиметра устанавливается в нужное положение. Далее, концы измерительных проводов подключаются к соответствующим гнездам. Гнездо СОМ предназначено для черного провода, а гнездо со знаком Ω – для красного. После этого мультиметр нужно включить с помощью специальной кнопки. Включение может осуществляться в автоматическом режиме, когда ручка находится в нужном положении выбора рабочего режима или пределов измерения.

Измерительные концы замыкаются между собой. Наличие звукового сигнала означает, что устройство исправно и готово к работе. Проверяемые провода или кабели предварительно очищаются от изоляции, а жилы зачищаются до блеска. С металлических поверхностей удаляется грязь и окисления. После этого измерительными проводами нужно коснуться оголенных участков, на которых проводится проверка.

Если провода окажутся целыми, это будет подтверждено звуковым сигналом, а на дисплее отобразится ноль или значение сопротивления. Наличие единицы на экране и отсутствие звукового сигнала свидетельствует о повреждении провода. При работе с электрическим током нужно строго соблюдать правила техники безопасности. Это в полной мере касается и всех действий, выполняемых с мультиметром. При прозвонке концы проводов рекомендуется оборудовать наконечниками – так называемыми «крокодилами». Это способствует более устойчивому контакту и обеспечивает свободу действий при выполнении замеров.

Перед проверкой электрическая цепь должна быть обесточена. В обязательном порядке удаляются даже батарейки со слабым током. При наличии конденсаторов, их необходимо разрядить путем замыкания. Если такие меры не будут приняты, то во время проверки мультиметр просто сгорит.

Если проверяемый проводник имеет большую длину, то очень важно во время измерений не касаться руками его оголенных концов. В этом случае полученные показания могут быть некорректными и неточными. Когда прозваниваются многожильные кабели, то все жилы, имеющиеся в наличии, разделяются и зачищаются. После этого вся цепь проверяется на наличие коротких замыканий. Каждая жила по очереди соединяется с «крокодилом», а все оставшиеся соединяются с другим измерительным концом в различных комбинациях. Если индикатор показывает единицу, а звуковой сигнал отсутствует, значит короткого замыкания нет.

Если внезапно пропал свет

Ситуации, когда внезапно пропадает свет, лучше всего рассмотреть на примере современной квартиры, где при прокладке кабельных линий соблюдались все действующие нормы и требования. Это означает разделение проводки на отдельные группы, в зависимости от своего предназначения. Каждая такая группа подключена к общему квартирному щиту с помощью отдельного автоматического выключателя.

При внезапном исчезновении света в квартире, нужно в первую очередь выполнить проверку исправности светильника. Вначале проверяется щиток и автоматы, расположенные в нем. Если они включены, значит вполне вероятно, что неисправность возникла из-за выключателя, патрона или самой лампы. Проводка в данной ситуации скорее всего не повреждена. При срабатывание автомата проверяются все элементы цепи, кроме комнатного выключателя.

Перед проверкой лампы ее нужно выкрутить из патрона. Один измерительный щуп касается цоколя с резьбой, а второй – центрального контакта в торце цоколя. Дождаться сигналов, описанных выше, и в случае неисправности заменить лампу. При исправности лампы далее проверяется патрон путем разборки светильника и проверки подключенных контактов и проводов. Следующим проверяется комнатный выключатель, при отсутствии внешних повреждений проверяются контакты с помощью мультиметра. В случае срабатывания автомата выполняется прозвонка проводов на предмет короткого замыкания.

Как прозвонить провода мультиметром: пошаговая инструкция

Так принято называть измерительный прибор, который является универсальным. Он предназначен для решения многих задач (в зависимости от модификации), но прозвонить провода можно любым, даже самым простым мультиметром. Необходимость в этом возникает по разным причинам – неисправность на линии, реставрация внутридомовой сети, прокладка новых трасс и так далее. Даже провода (кабеля), только что купленные, нуждаются в такой проверке – не исключен заводской брак или повреждения в процессе намотки на бобины, транспортировки и хранения продукции.

Внимание!

Любая прозвонка делается только после снятия напряжения с линии. Другими словами, перед тестированием проводов установку, бытовой прибор и так далее необходимо полностью обесточить.

В чем заключается прозвонка?

Этот термин вошел в обиход благодаря тому, что в мультиметре есть такая функция – если провод исправен и по нему идет эл/ток от батарейки, то встроенный зуммер начинает издавать звуковой сигнал. Но сам смысл прозвонки стоит рассматривать несколько шире. Она позволяет определить не только целостность токонесущей жилы, но и найти другой конец этого провода (например, в жгуте, если по цвету это сделать нельзя) или короткое замыкание на линии.

Какой тип прибора для тестирования подходит?

Для прозвонки подходит любой образец, даже самой старой модификации. Здесь абсолютно не нужна точность измерения, а значит, класс мультиметра никакой роли не играет. Кроме того, используется всего лишь один режим работы – измерение сопротивления. В более совершенных образцах есть специальный режим прозвонки. На лицевой панели он отмечен символом «колокольчика» или звуковых волн; в это положение и ставится переключатель.

Прозвонка провода

Задача этой технологической операции – убедиться в целостности жилы по всей длине. Алгоритм действий достаточно простой. Что необходимо сделать?

  • Зачистить на концах провода изоляцию.
  • Мультиметр – в положении прозвонки или измерения сопротивления. В этом случае предел – минимальный (на Ом).
  • Приложить щупы к концам провода. Если появляется звуковой сигнал или прибор показывает R = 0, то жила исправна.

Все достаточно просто. Нужно лишь учесть, что перед любым измерением стрелочный прибор обязательно калибруется. Указатель выставляется на отметку нуля (по шкале) при помощи регулировки (на передней панели, под шлиц, чуть ниже индикатора).

Сложности могут появиться, если необходимо прозвонить провод (кабель), который уже заложен (под штукатурку, в жгут), и его концы территориально разнесены. Понятно, что никаких щупов не хватит, чтобы до них дотянутся.

Как быть в подобных ситуациях? Решение принимается на месте, в зависимости от обстоятельств, но некоторые подсказки лишними не станут, а наоборот, могут помочь. Нужно лишь понимать, что в этом деле присутствует элемент творчества. Приведем простые примеры:

Вариант 1

  • Взять запасной провод и проверить на целостность его.
  • Один конец скрутить с дальним выводом «подозрительной» жилы. Например, если требуется проверить участок домовой эл/проводки между распределительными коробками.
  • Далее просто – тестируется вся цепь. Если она не прозванивается, то ясно, где обрыв – в проверяемом проводнике.

Можно поступить и по-иному. Контрольный провод жестко соединяется со щупом мультиметра (например, зажимом типа «крокодил»), а его второй конец используется для поиска вывода тестируемой жилы. Как только он будет найдет, прибор начнет звонить (или покажет нулевое сопротивление).

Вариант 2

Принцип тот же, но вместо контрольного провода используется второй, который имеется в многожильном кабеле. В этом случае есть вероятность, что он также может быть неисправным. При проверке изделий с большим количеством жил задача упрощается. Достаточно отключить от тестируемого проводника вторую и присоединить к нему третью. Ведь одновременно все дефектными быть не могут. Разве что в случае серьезного механического повреждения кабеля на отдельном участке.

Проверка на отсутствие КЗ

Это делается в случаях, если тестируется кабель или в проверяется жгут (трасса в кабель-канале), в котором несколько проводов. Если изоляция пробита, то это может быть причиной конкретной неисправности, из-за чего домашний мастер и вынужден был заняться прозвонкой.

Для этого один щуп мультиметра присоединяется к выводу диагностируемого проводника, а второй, поочередно, ко всем остальным. Короткое замыкание – это нулевое сопротивление изоляции, то есть полный пробой и непосредственный контакт между смежными жилами. Соответственно, стрелка укажет на «0» или прозвонит зуммер мультиметра.

Что учесть:

  • Есть и альтернативные методики, но они подходят для профессионалов. Например, тестирование специальной трубкой от телефона (с выводом, зажимом) или проверка проводов под напряжением. Самому лучше, особенно последнюю методику, не практиковать.
  • Сопротивление изоляции мультиметр не покажет. В некоторых статьях описывается и такая диагностика проводов, но точного результата она не даст. Для этой проверки нужен другой прибор – мегаомметр.
  • Если под рукой мультиметра нет, его можно заменить обычной батарейкой и лампочкой от бытового фонарика, которая включатся в цепь последовательно. Ничего сложного нет. Методика простая; если провод цел – пойдет ток – загорится лампочка.
  • Перед проверкой необходимо убедиться в отсутствии напряжения на выводе, к которому будет присоединяться щуп или контрольный провод. Для этого есть индикаторные отвертки. Каждый хороший хозяин должен иметь такую и обязательно использовать при тестировании эл/проводки. Тем более если она смонтирована кем-то другим, а ее схемы нет.

И последнее. Прежде чем приступать к прозвонке, стоит визуально осмотреть всю трассу на доступных для обзора участках. Выявление механического повреждения значительно сэкономит время, так как необходимость тестирования проводов автоматически отпадает до устранения неисправности.

Прозвонить Провод Мультиметром На Обрыв

Довольно неприятная ситуация, знакомая многим – без каких-либо видимых причин свет в квартире (доме) или в некоторых комнатах вдруг гаснет, бытовая техника отключается. И вместе с тем явно видно, что у соседей с подачей электричества — все нормально. Первая реакция у всех, наверное, одинаковая – хозяева проверяют, не выбило ли автомат или не перегорела ли пробка-предохранитель.

Как найти обрыв провода в стене

Если это действительно так, и при перезапуске автомата (замене пробки) работоспособность домашней электросети восстанавливается, то задача упрощается. Безусловно, с причиной срабатывания защиты разобраться надо — возможно, была превышена допустимая нагрузка. Но, во всяком случае, проводка исправна. Но если напряжение на выходе с предохранителей есть, а в помещениях отсутствует – где-то случился обрыв. И предстоит непростая задача восстановления домашней сети.

Один из самых сложных вопросов в этом случае будет – как найти обрыв провода в стене. Его и рассмотрим в настоящей публикации.

Возможные причины неисправностей проводки

Чтобы легче было выявлять участок, на котором произошло несанкционированное размыкание цепи питания, необходимо представлять, какие причины могут вызвать подобные неисправности. Следует сразу заметить, что чаще всего они обусловлеными в монтаже домашней электрической сети или нарушениями правил ее эксплуатации. Сама по себе проводка, да еще замурованная в стены, обрывается крайне редко, хотя и такого варианта полностью исключать нельзя.

  • Очень часто контакт пропадает на клеммных соединениях – начиная от автоматов в распределительном щите и заканчивая розетками, выключателями или даже конечными приборами потребления. Плохо затянутая или ослабшая со временем клемма начинает греться, искрить, отчего дефект «прогрессирует», что рано или поздно заканчивается полным исчезновением электрического контакта.
Ненадежное соединение проводов в клеммах – одна из наиболее распространенных причин неисправностей домашней электросети
  • Соединения в монтажных коробках, если они выполнены с нарушениями или недостаточно качественно – еще одно уязвимое место. Особую опасность представляют кустарные скрутки проводов, которые горе-мастера просто закрывают сверху слоем изоленты – и считают, что этого достаточно. Нет, безусловно, и скрутка может быть надежной и долговечной, но иногда встречаются такие картины, что лучше бы их не видеть. Например, наличие в одной скрутке медных и алюминиевых проводов, что категорически запрещено, попытка соединения одножильного толстого жёсткого проводника с гибким многопроволочным. Или использование клемм, которые явно не подходят по токовой нагрузке для данной линии. Скажем, клеммы Wago — очень удобны в монтаже, но все же их предназначение, скорее — коммутация линий, выделенных под освещение помещений. А вот на участках проводки, от которых питается мощная бытовая техника, они вполне могут и подвести.
Одно их уязвимых мест квартирной разводки электропитания – распределительные коробки

Кстати, перечисленные выше причины, хотя и неприятны сами по себе, все же довольно легко диагностируются и устраняются. Кроме того, обычно такие обрывы не происходят совсем уж внезапно – как правило, они начинают «сигнализировать» хозяевам о нарастании проблемы — мерцаем света, явными признаками искрения, запахом подгоревшей изоляции или пластика. То есть при внимательном отношении к своему электрохозяйству владельцам дома или квартиры предоставляется «гандикап» на обнаружение и устранение неполадок.

Типичные неполадки в домашней электросети и их устранение

Понятно, что если вообще нет никакого понятия об электромонтажных работах, нечего и браться за такое дело самостоятельно – лучше вызвать специалиста. Но все же хорошему хозяину многое по силам исправить и самому. На страницах нашего портала можно найти подробные инструкции по ремонту розеток, по выявлению причин срабатывания УЗО или частого выбивания автоматического выключателя

Гораздо сложнее справиться с дефектами скрытого характера, с разрывами электрической цепи на участках проводки, спрятанных в стене.

  • Они, кстати, тоже очень часто появляются по причинам, так сказать, субъективного характера. «Классический» пример – сверление стены или забивание гвоздя без предварительной «разведки» на предмет прохождения на этом участке скрытой проводки.

Сложно назвать это удачей, но если после сверления сразу пропадает напряжение в сети, то, по крайней мере, причина становится очевидной. Но бывает и иначе – сверло или гвоздь задевают провод по касательной, нарушая изоляцию и лишь слегка повреждая проводник. В таких случаях не исключено, что проводка еще будет служить, причем иногда – весьма немало. Но в месте нарушения целостности провоцируются токи утечки (а если нет УЗО, то выявить их удается не сразу), снижается нормальная проводимость, возрастает сопротивление на локальном участке, не исключается постепенное плавление изоляции с последующим коротким замыканием. То есть окончательный разрыв может случиться в любой момент, даже через довольно продолжительное время, и его непросто будет сопоставить с проводимыми когда-то сверлильными работами.

Результаты непродуманного сверления стены – повреждение изоляции скрыто проложенных кабелей, что со временем привело к выходу у участка проводки из строя

В идеале, хозяин квартиры (дома) должен точно знать трассы прокладки проводки в своих владениях и расположение монтажных коробок. Задача упрощается, если электромонтажные работы выполнялись в строгом соответствии с правилами и рекомендациями. То есть все участки скрытой проводки расположены строго горизонтально и вертикально. Однако, картины, сходные с той, что показана на иллюстрации ниже, видели, наверное, многие электрики, которых вызывали для устранения аварий. Понятно, что при такой «схеме» разводки домашней электросети любое сверление стены или забивание гвоздя превращается в «лотерею»: повезет – не повезет.

Встречается иногда и вот такая «жесть»…Чем руководствовался «мастер» – совершенно непонятно
  • Сама по себе проводка, замурованная в стены, дает обрыв не столь часто. Но и эту вероятность нельзя сбрасывать со счетов. Такими дефектами особо могут «грешить» старые провода, проложенные много десятилетий назад. И в особенности – если в доме все еще используется алюминиевая проводка.

Со временем проводка, безусловно, стареет. Это, прежде всего, выражается в том, что пластиковая изоляция теряет свою эластичность, становится хрупкой, трескается. Мелкие трещины могут стать причиной вначале, казалось бы, незначительных утечек тока. Ну а о том, что такие утечки имеют свойство возрастать — выше уже говорилось.

При прокладке проводки мог получиться залом проводника. Он тоже вполне способен проявиться не сразу, а спустя время, причем, исчисляемое годами. То есть проложить какую-то логическую связь с внезапно появившимся обрывом – практически невозможно. Просто на таком локальном участке за счет повреждения нормальной кристаллической структуры металла может значительно возрасти сопротивление, что вызывает перегрев, еще большую деструктуризацию проводника, плавление изоляции, короткое замыкание и прочие «радости».

Такие аварии – самые сложные в диагностике и определении конкретного места разрыва цепи. Внешних признаков – практически не бывает. И если даже почувствуется какой-то отдаленный «аромат» подгоревшей изоляции, отыскать источник запаха – вряд ли удастся.

Все перечисленное выше может, конечно, случиться с любой проводкой. Но если в доме (квартире) все еще используются алюминиевые провода – вероятность аварийных ситуаций возрастает в разы. Этот металл значительно уступает меди и проводимостью, и коррозионной устойчивостью, и механической прочностью. Мало того, алюминий, как выражаются многие электрики, «плывет» в клеммах или скрутках. То есть даже качественно обжатый контакт со временем вполне может потерять надежность, начать греться и искрить.

Это – еще один довод при любой возможности избавляться от старой алюминиевой проводки и переходить на качественные медные кабели.

Какие кабели приобретать для прокладки домашней проводки?

Если говорить о материале – то, конечно, исключительно медные. А если о конкретной марке и сечении – то здесь требуется владеть некоторой важной информацией. Подробнее о типах кабелей для проводки в доме или квартире – читайте в специальной публикации нашего портала.

Как отыскать обрыв провода в стене

Первые шаги и проверка распределительного щита

Итак, пока по неизвестным причинам в комнате (одной, нескольких или всех сразу) погас свет, перестали работать электроприборы. Первое естественное действие хозяев – проверить, не общее ли это выключение по улице (подъезду городского дома). Если нет – обращается внимание на распределительный щит – не выбило ли автоматы или не перегорели ли плавкие предохранители — пробки (кое –где еще встречается и такой анахронизм).

Если и здесь все в норме – предстоит поиск неисправностей уже в своих владениях.

С чего начинают. Прежде всего – с «включения логики». Стоит сразу же проанализировать, не проводилось ли недавно в квартире работ, связанных со сверлением стен. Не было ли за последнее время других чрезвычайных происшествий, например, потопа от соседей сверху.

Надо постараться припомнить, были ли какие-то «симптомы заболевания» проводки – моргание света, характерный треск искрения контактов, запах подгоревшей изоляции. Иногда даже такой информации бывает достаточно, чтобы с большой долей точности быстро обнаружить место аварии.

Поиск неисправностей начинают всегда вести от распределительного щитка. Первое – визуальный контроль. Если авария произошла именно здесь, она может выдать себя выскочившим из клеммы или почерневшим контактом на автомате (УЗО). Рекомендуется сразу, вооружившись мультиметром, установленным на измерение переменного напряжения более 250 вольт, проверить, имеется ли напряжение на вводном автомате. Если показания измерения – в норме, однозначно грешить на подачу не нужно, и причина точно находится внутри квартиры.

Перед контрольными замерами нелишним будет еще раз убедиться, что переключатель мультиметра выставлен на переменное напряжение номиналом не менее 250 вольт. Обычно это предел в 500, 600 или даже 750 вольт (в зависимости от модели прибора).

Проверить, конечно, можно и индикаторной отверткой, но она способна показать только наличие фазы. А это – неоднозначная картина, так как обрыв может быть и по нулевому проводу.

Некоторые советуют использовать для проведения подобной диагностики простейший прибор, состоящий из патрона с лампой и двух проводов. Действительно, таким способом, пожалуй, легче всего определить, имеется ли в данном месте (на клемме автомата, в распределительной коробке, в розетке и т.п.) нужное напряжение в 220 вольт. Однако, работа с подобным самодельным «тестером» является весьма небезопасной, и правилами охраны труда — категорически запрещена. И автор, как «законопослушный гражданин», тоже не рекомендует таких способов проверки.

Отсутствие мультитестера не должно являться оправданием. В наше время приобрести совсем недорогой, но в то же время вполне «дееспособный» тестер сможет каждый. И такой прибор должен, наряду с индикаторной отвёрткой, быть у любого хорошего хозяина. Так что будем исходить из посыла, что мультиметр в наличии есть.

После проверки вводной автомат выключается, равно, как и все другие автоматы. И следующим шагом проверяется надежность зажатия проводников в клеммах на всех АВ и УЗО, а также в шинах нуля и заземления. При необходимости – производится подтяжка. Случается и так, что на этом устранение аварии и заканчивается – все, оказывается, крылось в плохом контакте на одной из клемм.

Проверку начинают обычно с распределительного щита – поступает ли входное напряжение, в каком состоянии находятся клеммы, работоспособны ли автоматы и устройства дифференциальной защиты

Кстати, уместно, наверное, будет сразу заострить внимание на некоторых распространенныхх, которые частенько допускаются неопытными мастерами при подключении проводов к клеммам автомата (УЗО).

  • В клемме зажимается медный многопроволочный гибкий проводник без оконцовки. Даже при, казалось бы, качественной обтяжке, контакт со временем может сильно ослабнуть. Или даже вовсе исчезнуть – пережатые тонкие проволочки могут обламываться. В щите вообще лучше не использовать такие провода – надежнее будет одножильный нужного сечения. Но если уж некуда деваться, то провод в обязательно порядке должен заканчиваться клеммным наконечником. Стоят такие детали недорого, их установка – труда не составляет, но контакт получится надежным.
Если для коммутации используются многожильные медные провода, то на их зачищенные концы должны быть напрессованы клеммные наконечники
  • При подключении провода его зачищенный конец слишком глубоко заводится в клемму. И при затяжке контактная площадка начинает упираться в слой изоляции. Понятно, что обжим самого проводника получается при этом ненадежным, что становится предпосылкой для искрения, нагрева, пропадания контакта.
  • В одну клемму подключается два провода разного сечения. Контактная площадка при затяжке клеммы упирается в больший по сечению проводник, а контакт на меньшем при этом очень часто становится крайне ненадежным

Чтобы уже полностью закончить со щитом, можно, включив автомат на вводе, последовательно проверить работоспособность всех остальных автоматических выключателей, дифавтоматов и УЗО. Понятно, что с каждого из них, если тот находится во включённом положении, должна выходить фаза. Здесь для проверки будет достаточно индикаторной отвертки. Или опять же применяется мультитестер – замеряется напряжение между выходом автомата (УЗО, АВДТ) и общей шиной нуля.

Убедившись в том, что с распределительным щитом – все в норме, можно переходить к поиску аварийного участка уже в самой квартирной разводке.

Локализация места аварии

Все перечисленные выше действия будут уместны, если напряжение пропало разом во всем помещениях. Но при обрыве провода на каком-то конкретном участке чаще всего и исчезновение питания также ограничивается какой-то областью квартиры или дома. Безусловно, если распределительный щит был смонтирован грамотно, с разветвлением общей подачи после счетчика по отдельным линиям.

У хорошего хозяина так обычно и бывает – выделяется несколько розеточных групп, в том числе — и на отдельные розетки для мощной бытовой техники (стиральные машины, электроплиты, духовки, насосное оборудование и т.п.). Освещение также может быть разделено на группы, например, по помещениям. Если все организовано именно так, на автоматах имеются подписи (или нумерация с «легендой»), то задача существенно упрощается.

Если домашняя электропроводка организована грамотно, то и первичная локализация участка аварии займет считаные минуты

То есть если пропало напряжение на какой-то определенной розеточной группе, но проверка остальных показывает, что все в норме, то сразу ясно – обрыв на конкретной линии. Аналогично и с освещением, если оно погасло только в отдельной комнате (группе комнат), но в других свет горит, и розетки работают.

Узнайте, как рассчитать освещение по площади помещения, изучив алгоритм и удобные калькуляторы онлайн, в специальной статье на нашем портале.

Но часто бывает и так, что все распределение сводится к одному-двум автоматам, и картина поучается неясной. Кроме того, некоторые хозяева могут просто не знать «легенды» своего щита, если они приобрели квартиру или дом с уже проложенной электросетью, и до текущего момента их этот вопрос пока не занимал. И настоятельно рекомендуется посвятить этому время, чтобы опытным путем все же добиться ясности, какой прибор в щитке за что отвечает.

Поиск же участка обрыва ведется от щита к точке, где выявлено пропадание напряжения (розетке, осветительному прибору). Участки могут быть следующими:

  • Трасса от щита до распределительной коробки.
  • Участок от распределительной коробки до розетки (выключателя).
  • Участок между выключателем или коробкой и осветительным прибором.

Нередко встречаются разводки, в которых проводка к розеточным группам не предусматривает распределительных коробок, то есть провод идет непосредственно от щита к конечной точке. Причем, от одной розеточной группы к последующей также может быть протянут кабель. Это сразу бывает заметно, когда к розетке подходит два кабеля: один из них идет от щита, другой – далее на следующую группу.

Итак, следующая задача – точно определить участок, на котором произошел обрыв.

Поиск участка проводки с обрывом

Задача эта непростая и довольно утомительная, особенно если отсутствует схема проложенной проводки. Но все же после первичной локализации аварии, хотя бы по помещению или линии, выполнить ее будет проще.

Поначалу – страшно браться. Но если уже выделена ограниченная зона, в которой по всей вероятности произошел обрыв, то становится проще.

Поиск начинают вести от распределительного щита. Каким образом это можно сделать?

Индикаторная отвёртка помогает определить, есть ли фаза там, где ей положено быть. Например, фаза есть на выходе с соответствующего автомата, далее – в распределительной коробке, но уже отсутствует на размещенной снизу розетке. Вывод напрашивается сам собой – место аварии находится между распределительной коробкой и розеткой.

Индикаторная отвертка далеко не всегда способна показать реальную картину

Казалось бы – все просто, если бы не несколько «но»

— Во-первых, такой метод помогает определиться исключительно с разрывами фазного провода. Но если оборван нулевой – результата получено не будет. Фаза может на розетке или осветительном приборе иметься, но сами приборы — оставаться в нерабочем состоянии.

— Во-вторых, такая проверка подразумевает работу со всклоченным напряжением в сети. Скажем честно – не лучший вариант для проводки, на которой явно есть авария, и тем более, если мастер не имеет достаточного опыта работы в электрике. Для проверки придется вскрывать распределительные коробки, разбираться со скрутками или клеммными соединениями в них, и по неопытности можно «наделать делов».

Кстати, индикаторная отвертка, помимо всего прочего, способна еще и исказить реальную картину. Случается, что свечение индикатора вовсе не говорит о наличии полноценной фазы, а только о каком-то потенциале, который вполне может быть обусловлен током утечки из другого «источника».

То же самое касается и замера напряжения с помощью мультиметра. И работа под напряжением – опасна, и показания напряжения могут быть весьма противоречивыми.

Как быть?

Самый надежный способ – это прозвон участков. Он сразу покажет целостность провода или наличие разрыва на нем. Используется для этого все тот же мультиметр, но только переведенный в режим измерения сопротивления, в позицию Ω. Во многих тестерах для такой цели вообще предусмотрен специальный режим: если участок цепи обладает нормальной проводимостью — прибор издает звуковой сигнал. Сопротивление медного провода невелико (при сечении 2,5 мм² – всего 0,7 Ома на 100 метров длины), то есть в масштабах дома или квартиры будет крайне несущественными — на индикаторе станет высвечиваться значение «0» или близкое к нему.

Самый, пожалуй, надежный способ найти участок с разрывом цепи – это прозвонка проводов мультитестером

Для проведения такой ревизии, понятное дело, линию следует обесточить. После этого на щите отключаются все провода проверяемой линии – фазный от автомата, нулевой и заземления – от соответствующих шин.

Безусловно, просто так штатными проводами мультиметра прозвонку провести не удастся – тестируемые участки могут быть весьма длинными. Например, щит расположен в прихожей у входной двери, а распределительная коробка – в комнате. Значит, необходимо заранее подготовить «удлинитель» — отрезок гибкого медного провода нужной длины, чтобы хватало до самой удаленной точки, подлежащей проверке. Большого сечения не требуется — достаточно 1,0÷1,5 мм². Этот удлинитель, понятно, следует тоже заранее проверить на целостность, то есть прозвонить.

А чтобы соединения с концами проверяемых участков проводов не вызывало сложностей, удлинитель можно оснастить зажимом-«крокодилом» или, что даже проще и удобнее — клеммой WAGO с рычажным фиксатором. Не будет никаких проблем с подключением удлинителя к проверяемому проводу. Такую же клемму можно расположить и на втором конце удлинителя – свободное гнездо отлично подходит для вставки щупа тестера.

Двойные клеммы WAGO с рычажным фиксатором, остановленные на концах удлинителя, снимут все проблемы быстрого соединения с тестируемым проводом. При подключении к скруткам удобнее будет иметь на конце зажим-«крокодил».

Первым начинают прозванивать участок от щита до распределительной коробки. Для этого в коробке иногда приходится разбирать выполненные там контактные соединения. Важно – перед разборкой необходимо запомнить (зарисовать, снять на камеру мобильника) то, как провода были подключены. Все это будет не столь сложно, если изоляция проводов имеет цветовую маркировку (синий – всегда нулевой, зелено-желтый – заземление, фаза может иметь различный цвет, но обязательно отличающийся от указанных). Если цветовой маркировки нет, то придется подписать провода, например, наклеив на них полоски малярного скотча.

Качественно, по всем правилам выполненные скрутки, конечно, лучше не разбирать – достаточно просто найти место, которого можно коснуться щупом при прозвонке.

Прозвонку каждого из проводов кабеля производят отдельно – получается, чтобы проверить участок предстоит выполнить два или три (при наличии заземляющего проводника РЕ) промера. Если все провода в норме, участок принимается за исправный. Желательно сразу, параллельно с прозвонкой, составлять схему, если ее ранее дома не было – она может еще пригодиться впоследствии. На схеме отмечается, что участок исправен, и переходят к следующему.

Обычно следующим идет кабель от распределительной коробки к розетке. Понятно, что розетку лучше заранее разобрать, чтобы получить доступ к контактам. Заодно – проверить и подтянуть контакты на клеммах.

Если же подключение розеток выполнено, минуя распределительные коробки, то получается и вовсе один прозвон, чтобы убедиться в целостности линии. Правда, если к розетке подходят два кабеля, то один из них, как уже говорилось выше, уходит на другую розеточную группу. Его следует отсоединить, чтобы проверить этот участок отдельно.

При проверке линии освещения приходится прозванивать чуть больше. Отдельно – линию питания от щита до коробки. Далее – нулевой провод от коробки до светильника (и провод РЕ, если он имеется). Затем – фазный провод от коробки до выключателя, затем – участок от выключателя до светильника.

Но в любом случае, как правило, вся проверка на ранее локализованной аварийной линии ограничивается прозвонкой двух-трех участков кабеля. И рано или поздно будет выявлен тот провод, на котором произошел обрыв. Следует проверить его несколько раз, чтобы убедиться в правоте своих умозаключений. Например, отсутствие проводимости может быть вызвано просто плохим прижимом щупа мультиметра к оголенному концу провода. Но после нескольких попыток «упрямое молчание» прибора все же докажет, что оборванный проводник найден.

Поиск точного места обрыва

Это, пожалуй, наиболее сложный этап проведения диагностики. И без специальных приборов зачастую желаемого результата не добиться.

Участок стены, в котором находится поврежденный кабель, необходимо тщательно обследовать визуально. Не исключено, что причиной стало механическое повреждение проводки – об этом уже говорилось.

Следует и сразу принять решение – будет ли заменяться весь участок проводки, либо в планах – отыскать место обрыва и постараться срастить проводник.

В том случае, если дефект, с большой долей вероятности, образовался по причине ветхости давно проложенных проводов, то лучше даже не морочить голову, а менять весь поврежденный участок (в идеале – и вовсе всю проводку в доме или квартире, но это уже требует капитального подхода). Нет никакой гарантии, что после проведения восстановительных работ аналогичный дефект не появится вновь, рядом с местом выполненного сращивания.

Иногда намного проще и выгоднее бывает пожертвовать отделкой и полностью заменить выявленный дефектный участок скрытой проводки
Поиск с помощью специальных детекторов проводки

Понятно, что для того, чтобы найти точку обрыва, необходимо для начала как минимум знать, где же конкретно в толще стены проходит кабель. Иными словами – знать, где искать. О правилах прокладки проводки уже вкратце говорилось выше. Даже расположение распределительных коробок, розеток и выключателей может стать подсказкой – вмурованные кабели должны располагаться вертикально и горизонтально.

Что важно знать о прокладке скрытой проводки в доме или квартире

Если в планах – обновление всей домашней проводки с переустановкой розеток и выключателей, следует заранее ознакомиться с основными правилами ее прокладки. Подробнее об этом рассказывается в специальной статье нашего портала «На какой высоте устанавливать розетки»

Однако, если ясности нет, то придется для начала обнаружить эту «трассу». Для этого используются специальные приборы – детекторы проводки. Кстати, некоторые из них способны сразу показать и тот локальный участок, на котором произошел обрыв фазы. То есть разом решается две задачи.

Понятно, что такие приборы есть далеко не у каждого хозяина. Что ж, можно или приобрести (если это видится доступным по стоимости – он наверняка еще пригодится в будущем), или поискать возможность краткосрочной аренды. Кстати, если уж на какое-то время в руки попал такой прибор – не поленитесь, «просканируйте» все свои жилые владения и составьте схему расположения скрытой проводки – эта информация никогда не будет лишней.

Одним из наиболее популярных среди домашних мастеров является детектор «Eltes Дятел Е121». Прибор способен обнаружить находящуюся под напряжением (и только!) проводку под слоем штукатурки толщиной до 20 мм. Обычно этого бывает достаточно.

Детектор фазного напряжения и скрытой проводки «Eltes Дятел Е121»

Четыре разных порога чувствительности позволяют выявить место прохождения кабеля с довольно высокой точностью. «Дятел» также широко используется и в роли обычного бесконтактного фазного индикатора, например, при проверке правильности подключения проводов в распределительном щите или при выполнении других электромонтажных работ.

Как недостаток – не может точно выявить проводку, расположенную в гильзах или закрытую слоем бетона. Не стоит полагаться на него и при поиске проводки, временно не подключенной к сети – фаза должна быть обязательно.

Видео: Как пользоваться детектором скрытой проводки «Eltes Дятел Е121»

Более совершенными являются приборы, представляющие собой комплект из генератора сигнала и приёмника. С помощью подобного оборудования, подавая на участок срытой проводки, отключённой от сети, сгенерированный сигнал заданной частоты, можно очень точно определить точку обрыва провода.

Ну а в режиме работы без генератора приемник способен определить расположение скрытой проводки, находящейся под напряжением. Типичный пример подобных приборов – отечественный комплект «Лис М» или, более совершенный, «Лис 100».

Видео: Комплект для поиска расположения и дефектов скрытой проводки «Лис М»

Разнообразие детекторов скрытой проводки с возможностью обнаружения дефектных участков в наше время – весьма широкое. Наверное, понятно, что многие из таких устройств позволяют и вовсе обходиться без предварительных этапов поиска участков обрыва – при наличии схемы проводки можно сразу переходить к поиску точки размыкания цепи.

Проблема лишь в том, что качественные приборы с высокой чувствительностью и точностью определения – весьма дорогие. Кроме того, они требуют определенных навыков в работе. И далеко не каждый электрик рискнет дать даже на короткий срок свое оборудование в пользование дилетанту. А так как наша публикация рассчитана именно на начинающих, приходится объяснять простейшие методы диагностики.

Использование подручных или самодельных приборов

Что делать, если нет возможности хотя бы на время обзавестись детектором скрытой проводки?

  • При неглубоком залегании кабеля в стене можно попробовать «нащупать» фазу, то есть, при удачном раскладе — и место, где она пропадает (точку обрыва) с помощью обычной индикаторной отвертки. Взяв ее примерно так, как показано на иллюстрации ниже, начинают «сканировать» предполагаемый участок расположения кабеля. Если повезёт, то наличие фазы проявится свечением индикатора. Хотя, если честно, вероятность удачного исследования, скажем так, невысока.
Поиск фазного провода в стене с помощью индикаторной отвёртки. При определенной доле везения и неглубоком залегании кабеля – может и сработать.
  • Более чувствительным, а значит – и более точным может при подобном поиске стать бесконтактный индикатор фазы. Кроме того, он обычно оснащается еще и звуковым сигналом, что облегчает обнаружение скрытого провода. А «технология» поиска – такая же, как и с индикаторной отверткой.
С бесконтактным индикатором фазы – больше шансов на успех. Но все равно – результат не гарантирован.
  • Встречаются советы – воспользоваться обычным портативным радиоприемником. Его настраивают на частоту примерно в 100 кГц и ведут вдоль стены на предполагаемом участке прохождения кабеля и локализации обрыва. При этом наличие фазы и ее отсутствие должны проявиться наличием и отсутствием явно наводимых помех – шумов.
Точность, конечно, невысока, но примерный участок обрыва обнаружить все же можно
  • Примерно таким же образом – появлением наведенного фона или шумов на фазу может реагировать чувствительный микрофон, подключенный к усилителю (например, старому магнитофону, включенному на режим записи).
  • Некоторые пользователи рекомендуют самостоятельно изготовить простейшие детекторы проводки. Набор радиоэлементов требуется совсем небольшой, да и схема сложностью в монтаже не отличается. Вполне можно обойтись даже без изготовления печатной платы.

Вот парочка примеров:

Схема №1

Схема простейшего детектора на базе полевого транзистора

Первую схему можно назвать, пожалуй, самой простой. В элементарную базу входят:

  • VT1 – полевой транзистор КП103 (вне зависимости от последующего буквенного обозначения).
  • BF1 – акустический индикатор – это может быть динамик, но удобнее использовать наушники.
  • SA1 – любой удобный (имеющийся) микровыключатель.
  • GB1 – источник питания в качестве, которого достаточно батарейки АА (ААА) напряжением в 1.5 вольта.

В качестве антенны в данном случае может служить сам металлический корпус полевого транзистора. Чем ближе к проводу, в котором имеется фазное напряжение, тем будет громче раздаваться звук в наушниках (частотой около 50 Гц). При определенном старании можно довольно точно обнаружить и месторасположение кабеля, и точку, начиная с которой фаза пропадает.

Схема №2

Этот вариант – несколько понадежней и почувствительней. В нем, кроме полевого транзистора, применено еще и усиление полученного сигнала.

Более совершенная схема самодельного детектора скрытой проводки

Элементы VT1, BF1, SA1 и GB1 – точно такие же, как и в предыдущей схеме. Кроме того, используются:

VT2 – транзистор, выполняющий роль усилителя. Подойдут КТ3102 или КТ3107 с любыми буквенными индексами.

R1 – резистор 5.1 МОм.

R2 – резистор 3,6 кОм.

Антенной в данном случае выступает отрезок медного провода длиной от 20 до 50 мм. Точность поиска расположения кабеля от этого только выигрывает. А сама «технология» поиска – такая же, как и со схемой №1.

Обратите внимание – все перечисленные способы поиска обрыва рассчитаны на обнаружение фазного напряжения. И, кстати, большинство приборов-детекторов заводской сборки, не оснащенных генераторами сигналов, работают также по этому принципу. То есть, походят для случаев, если обрыв, как показывает предварительная прозвонка участков проводки, был именно на фазном проводе. При этом, конечно, автомат на щитке должен быть включен, и работу, соответственно, следует проводить с соблюдением всех необходимых требований безопасности.

А как быть, или предварительная прозвонка показывает, что повреждён нулевой проводник? Как тогда найти место его обрыва? Ведь прибор попросту не даст ясной картины – он будет реагировать на идущую параллельно фазу.

Поступают таким образом.

  • Вначале обесточивают участок.
  • Затем вынимают все провода из клемм в щитке, отключают их и на противоположном конце тестируемого участка (в розетке, выключателе или монтажной коробке, если обрыв обнаружен межу нею и щитком). Одним словом, тестируемый участок должен быть гарантировано отключен с обеих сторон.
  • Далее, нулевой провод, на котором ищется обрыв, временно подключают со стороны щита к фазному контакту. После этого – включают автомат.
  • Производится поиск обрыва по методикам обнаружения фазного напряжения.
  • После обнаружения обрыва сразу же, не откладывая (чтобы не забыть!), отключают питание и убирают нулевой провод с фазного контакта.
  • После проведения ремонта повреждения все подключается по нормальной схеме.

После того как место обрыва определено, остается заняться ремонтом.

Для этого аккуратно с помощью молотка и зубила, удаляется участок штукатурки, закрывающий проводку. Чтобы не повредить кабель, тем более, если диагностика проводилась приборами со, скажем, не выдающейся точностью, лучше выбирать штрабу с отступом от предполагаемой линии прохождения провода влево – вправо (или вверх – вниз, на горизонтальном участке) на 50 мм. Длина выбираемой штрабы берется такой, чтобы ее было достаточно и для удаления поврежденного участка кабеля, и для зачистки концов с обеих сторон, и для вставки перемычек с их качественным припаиванием (скрутки здесь явно нежелательны), и для последующей надежной изоляции как минимум в два слоя.

Ремонт поврежденного участка обычно проводится припаиванием перемычки с последующей изоляцией термоусадочными трубками

Алюминий, конечно, тоже можно паять. Но для этого требуется специальные составы (флюс) и, конечно, умение выполнять подобные соединения. Да и вообще (ИМХО) – от поврежденного участка алюминиевого провода лучше вообще избавиться, заменив его на медь. «Зарывать» же в штукатурку клемму или скрутку — дело весьма рискованное.

Останавливаться на проблемах ремонта поврежденного участка – не станем, так как эта тема все же требует более широкого рассмотрения, и ей лучше уделить внимание в отдельной статье. Но чтобы понятие и о поиске участка аварии, и о ликвидации обрыва стала еще более полным, предлагаем посмотреть интересную видеоподборку, в которой показан один из вариантов выполнения подобных работ.

Видео: Поиск обрыва скрытой проводки и проведение ремонта поврежденного участка

Узнаем как прозвонить провода мультиметром

Мультиметр является инструментом для измерения электричества, таким же, как линейка для определения расстояния, секундомер для времени или весы для веса. Его отличие заключается в том, что он многофункционален, то есть может измерять разные величины. Большинство мультиметров имеет переключатель, который позволяет выбрать то, что необходимо измерить.

Что измеряет прибор?

Мультиметры способны замерять ток, сопротивление и напряжение, а также контролировать непрерывность цепи, подавая сигнал в том случае, если две вещи электрически соединены. Это пригодится, например, при монтаже проводки и скручивании или пайке проводов. Звуковой сигнал указывает, что соединение есть, и ничего не разъединилось. Также прибор можно использовать для того, чтобы убедиться, что электрическая связь между двумя проводниками отсутствует. Это поможет выявить короткое замыкание.

Мультиметром можно тестировать диоды. Они подобны одностороннему клапану, пропускающему ток лишь в одну сторону. У разных производителей реализация может отличаться. При работе с диодами, если нет уверенности в том, как он включен в цепь, либо в его исправности, возможность проверки будет как нельзя кстати. Если тестер-мультиметр имеет данную функцию, чтобы выяснить, как именно она работает, следует прочитать инструкцию.

Более дорогие приборы могут, например, проверять работоспособность и замерять характеристики конденсаторов и транзисторов.

Азы электротехники

Информация о том, как пользоваться мультиметром, для «чайников». Сопротивление, напряжение, ток – параметры, которые могут быть измерены в единицах, обозначаемых символами. Например, расстояние выражается в метрах или символом м. В электронике это:

  1. Напряжение выражает, с какой силой электроны проталкиваются по цепи. Большее значение эквивалентно приложению большего усилия. Измеряется в вольтах (V).
  2. Сила тока выражает, сколько по цепи движется электронов. Большее значение соответствует большему расходу электричества. Измеряется амперами (А).
  3. Сопротивление выражает, как трудно электронам проходить через что-то. Чем оно выше, тем сложнее проходить току. Выражается в омах (Ω, омега).

Символ, обозначающий единицу измерения, отличается от переменной в уравнении. Например, закон Ома выражается как:

  • U = IR, где I – ток, U – напряжение и R – сопротивление.

Вольт, Ампер и Ом обозначаются V, A, Ω.

Таблица соответствия символов

Переменная

Обозначение

Единица измерения

Обозначение

Напряжение

U

Вольт

V

Сила тока

I

Ампер

A

Сопротивление

R

Ом

Ω

Чтобы понять, как пользоваться мультиметром, для «чайников» будет полезно привести в помощь простую аналогию. Ток подобен движению воды в трубе. Больший ее расход означает больший ток. Давление, создающее движение воды, – это напряжение; более высокое давление сильнее «проталкивает» воду, увеличивая ток. Сопротивление – как препятствие в трубе. Например, через трубу, забитую мусором, вода будет течь с трудом. Сопротивление ее будет больше, чем у трубы, свободной от препятствий.

Переменный и постоянный ток

Еще одна информация, которую необходимо усвоить до того, как пользоваться мультиметром. Для «чайников» будет интересным узнать, что постоянный ток движется в одном направлении. Его источником может быть, например, обычная батарея. Различные мультиметры по-разному обозначают постоянное напряжение и ток. Как правило, это DCV и DCA, или прямая черта над V и А.

Переменный ток изменяет направление движения много раз в секунду. В домашней сети это происходит 50 раз (в США – 60 раз в секунду). В разных мультиметрах переменное напряжение и ток обозначаются по-своему. Как правило, ACV и АСА, или волнистая линия (~) рядом или выше V и А.

Параллельное и последовательное соединение

При пользовании мультиметром необходимо определить порядок его подключения, который зависит от того, что требуется определить. В последовательной цепи ток, протекающий через каждый ее элемент, одинаковый. Таким образом, для его измерения необходимо подключить прибор последовательно. В параллельной цепи каждый элемент имеет одинаковое напряжение. Поэтому, для его измерения мультиметр необходимо подключить параллельно.

Что означают символы на передней панели?

Еще одна информация, которую необходимо знать до того, как пользоваться мультиметром. Для «чайников» будет сложно разобраться во множестве символов на его передней панели, особенно если отсутствуют надписи. Не стоит беспокоиться. Они представлены единицами измерения V, A, Ω.

Большинство мультиметров использует метрические приставки, которые ведут себя в отношении к единицам измерения электричества так же, как с расстоянием и массой. Метр, например, – единица расстояния, километр – 1000 м, миллиметр – 1/1000 м. То же относится к килограммам, граммам и миллиграммам массы. Наиболее часто встречающиеся метрические приставки, используемые в мультиметрах:

  • μ (микро)=10-6;
  • m (милли)=10-3;
  • k (кило)=103;
  • М (мега)=106.

Эти метрические приставки используются для Ампер, Вольт и Омов. Например, 200kΩ – двести килоОмов, что соответствует 200 000 Ом.

Установка пределов

Одни мультиметры настраиваются автоматически, другие требуют ручной установки диапазона измерений. В последнем случае всегда следует выбирать диапазон немного превышающий ожидаемую величину. Это похоже на линейку и рулетку. Если нужно измерить что-то, что составляет 60 см в длину, то 50-сантиметровая линейка будет слишком коротка, и придется использовать рулетку.

То же относится и к мультиметру. Допустим, необходимо измерить напряжение батареи AA, значение которого ожидается равным 1,5 В. Есть варианты для 200 мВ, 2 В, 20 В, 200 В, 600 В. 200 мВ слишком мало, нужно выбрать следующее большее значение 2 В. Еще большие варианты слишком велики, их выбор привел бы к потере точности (это как пользоваться 5-метровой рулеткой с сантиметровыми делениями без миллиметровых).

Что значат другие символы?

В измерительных приборах часто используются следующие обозначения:

  1. Волнистая линия. Располагается около символов V, А вместе с метрическими приставками. Обозначает переменность измеряемой величины.
  2. Сплошная линия, пунктир. Располагается рядом или выше V или А и обозначает постоянное напряжение или ток.
  3. Серия параллельных дуг. Используется при проверке электрического соединения. О том, как прозвонить провода мультиметром, описано ниже.
  4. АС, DC. Вместо линий может использоваться сокращенное наименование переменного (AC) и постоянного (DC) тока.
  5. Треугольник с проведенными через него линиями. Используется для тестирования диодов.

Параметры выбора

Каким должен быть хороший мультиметр? Отзывы пользователей позволяют выделить следующие его черты, на которые следует обратить внимание в первую очередь:

  • провода не должны обрываться после нескольких использований;
  • наличие автоматического отключения;
  • удобство расположения кнопок и разъемов;
  • автоматический выбор диапазона измерений;
  • достаточный по размеру ЖК-экран;
  • класс точности;
  • диапазоны измерений.

Мультиметр: инструкция по подсоединению проводов

Измерительные приборы продаются вместе с красными и черными проводами со щупами. Один их конец подключается к мультиметру, а щуп используется для тестирования цепи. Красный щуп принято использовать для положительных, а черный – для отрицательных значений.

Хотя проводов только 2, мест для их подключения больше, что может стать причиной путаницы. Способ подключения провода зависит от предмета измерения и модели, поэтому для уточнения следует обратиться к руководству пользователя.

Большинство мультиметров защищено от большого тока предохранителем, который плавится и разрывает цепь. Это предотвратит выход прибора из строя.

Если приложить щупы к элементу или участку цепи, то цифровой дисплей покажет результат. Переключателем устанавливается напряжение, ток либо сопротивление, а также пределы измерений.

Определение целостности соединения

Как прозвонить провода мультиметром? Для этого необходимо:

  • вставить красный провод в разъем Ω, а черный – в COM;
  • установить переключатель на символ звукового сигнала в виде параллельных дуг;
  • соединить щупы с тестируемыми точками;
  • прибор подаст звуковой сигнал, если соединение между двумя щупами существует (т. е. сопротивление близко к нулю), и будет молчать при его отсутствии.

Мультиметр: инструкция по измерению сопротивления

Проблема с резисторами состоит в том, что производители хотят, чтобы пользователи запомнили цвет, которым кодируются их характеристики. Вот как правильно пользоваться мультиметром для определения сопротивления:

  • вставить красный щуп в гнездо Ω, а черный – в COM;
  • соединить щупы с контактами сопротивления;
  • выбрать требуемый предел измерений;
  • считать значение.

Если ваш индикатор высветит 1, то предел слишком мал. Необходимо устанавливать переключатель на большее значение до тех пор, пока не будет получено верное показание. Если значение близко к нулю, то предел слишком высок. Его нужно уменьшать до получения реального показания. Если значение по-прежнему 0 на наименьшем пределе, то измеряемое сопротивление имеет нулевое значение.

Определение напряжения

Для измерения постоянного напряжения необходимо:

  • вставить красный щуп в гнездо V, а черный – в COM;
  • соединить красный щуп с положительной стороной батареи или схемы, а черный – с отрицательной или заземлением;
  • установить переключатель пределов в положение измерения постоянного напряжения ожидаемого диапазона;
  • считать показания прибора.

На приборе рядом с гнездами указаны максимально допустимые ток и напряжение. При несоблюдении этих значений схема мультиметра может быть повреждена.

Чтобы определить переменное напряжение, необходимо выбрать соответствующий предел. При этом порядок соединения щупов значения не имеет.

Измерение тока

  • Вставить черный провод в разъем COM.
  • Вставить красный провод в разъем, соответствующий предполагаемому диапазону измерений. Мультиметр 832, например, имеет разъемы для токов до 200 mA и 20 A.
  • Установить переключатель пределов в положение измерения постоянного тока предполагаемого диапазона.
  • Считать показания.

Следует соблюдать требования по ограничению проверяемого тока, указанные на приборе. В противном случае сработает предохранитель, если он установлен для данного диапазона измерений или схема мультиметра может быть повреждена.

Как проверить целостность длинного провода?

Пока вы пытаетесь работать над некоторыми проектами DIY, одна из раздражающих ситуаций, в которую мы ненавидим попадать, — это продолжать делать одно и то же снова и снова.

Представьте, что вы пытаетесь включить дополнительный свет возле своего дома или пытаетесь осветить свой сад, когда устраиваете приятное свидание с любимым человеком. Все, что вы сделали, кажется правильным, за исключением того, что свет не включается. У вас может быть много подозрений, но проверяли ли вы свои провода?

Мы доверяем нашим магазинам электротоваров, но эти провода, возможно, были грубо упакованы, и из-за этого они рвутся.Оборванный провод не будет иметь непрерывности; непрерывность создает путь для прохождения тока.

Провода, которые мы покупаем для наших проектов «Сделай сам», настолько длинные, что мы не знаем, оборваны они или нет, так как же мы можем проверить целостность длинных проводов?

Как проверить непрерывность в длинном проводе
    • понять базы
    • Процессорное тест
    • Подготовка вашего мультиметра
    • Провести тест

    Подробнее Подробнее Информация на каждом шаге ниже:

    Понимание основ

    В большинстве случаев мы решаем проблемы, не понимая их.Теперь, когда мы кратко описали непрерывность проводов; теперь мы хотели бы пойти в несколько других базовых знаний.

    Ваши электрические провода являются проводниками электричества; они же резисторы. Одна вещь, которую вы должны знать о проводах, это то, что их удельное сопротивление варьируется, оно может зависеть от типа провода, толщины или длины провода.

    Токи движутся по проводам, когда по ним текут электроны, но когда они сталкиваются с ионами в проводнике, возникает сопротивление. В случае длинных проводов сопротивление больше, потому что электроны и ионы сталкиваются чаще.

    Проверка целостности цепи

    Проведение проверки цепи в длинном проводе — один из самых простых электрических тестов, которые вы можете выполнить, но перед проверкой первое, что вы должны сделать, это отключить питание, питающее провод, к которому вы подключены. работая, это важный совет по безопасности, который вы не должны игнорировать.

    Вам понадобится устройство, называемое мультиметром. С помощью мультиметра вы можете проверять ток, напряжение и сопротивление в проводах, цепях, переключателях, электрических соединениях или компонентах, приборах или других проводниках.

    Целостность — это тест, который вы проводите для своего провода, используя мультиметр для определения сопротивления провода. Это доказывает путь полного протекания тока через ваш провод.

    Подготовка мультиметра

    Теперь с вашим мультиметром (для этого теста мы используем Fluke 115, который вы можете ниже  ) , чтобы проверить непрерывность, поверните циферблат на настройки сопротивления. Мультиметр будет отображать «1» или «OL», что означает «разомкнутый контур», что является самой высокой шкалой измерения.

    Мультиметр в этой точке практически измеряет сопротивление воздуха между двумя проводами, которое больше, чем он может сосчитать.

    Для некоторых мультиметров может потребоваться нажатие кнопки непрерывности. У вашего мультиметра будет два провода, каждый с концами шариковой ручки, красный — положительный провод, а черный — отрицательный.

    Теперь подключите провода пробника к мультиметру, вставив черный щуп в гнездо COM, а красный щуп в гнездо V Ω, убедившись, что они правильно вставлены.

    Проведение проверки

    Для проверки длинного провода установите мультиметр на 200 Ом. Обратите внимание, что установленный вами диапазон будет определять сопротивление компонентов, которые вы тестируете. Нижние диапазоны должны быть установлены, когда вы тестируете компоненты с низким сопротивлением, а высокие диапазоны должны быть установлены для тестирования более высокого сопротивления. Для определения непрерывности в длинных проводах подходит 200 Ом.

    Мы рекомендуем, чтобы следующее, что вам нужно сделать, это выполнить тест на удельное сопротивление между двумя вашими датчиками, поместив датчики вместе, вы можете начать получать показания примерно 3 Ом или цифру, близкую к этому, это доказывает, что непрерывность существует между зондами.

    Сделав это, не забудьте убедиться, что цепь, подающая электричество к проводу, отключена, не только это, вам также может потребоваться удалить все другие компоненты, подключенные к ней, такие как розетки или выключатели.

    Затем вытащите длинный провод, подключите щупы к каждому его концу (порядок размещения не имеет значения), вы должны начать получать показания около 3 Ом.

    Но опять же, ваши показания должны быть как можно ниже, чтобы доказать, что в вашем длинном проводе существует непрерывность, цепь замкнута и переключатель замкнут.

    Если вы разместили их соответствующим образом, а ваш мультиметр по-прежнему показывает «1», возможно, у вас обрыв провода. Так что подумайте о том, чтобы получить еще один длинный провод.

    Заключение

    Мы подробно объяснили, как проверить целостность длинного провода.

    Краткое напоминание о процессе тестирования:

    • Отключите электропитание.
    • Настройте мультиметр на измерение сопротивления и установите диапазон.
    • Подсоедините щупы мультиметра к каждому концу проводов.
    • Проверьте свое чтение.

    Если вы выполняете проверку непрерывности с помощью цифрового мультиметра, вам может не понадобиться видеть показания, прежде чем вы обнаружите непрерывность, поскольку сразу же при обнаружении непрерывности в вашем длинном проводе ваш мультиметр издаст звуковой сигнал.

    Звуковой сигнал не подается только в том случае, если цепь разомкнута и провод поврежден.

    После проверки вы можете разобрать мультиметр, но на этот раз снимите выводы в порядке, обратном их сборке.Снимите сначала красный щуп, а затем черный, и правильно упакуйте их.

    Если вы не используете мультиметр с автоматическим питанием, обязательно выключите его, чтобы продлить срок службы батареи.

    способов определения поврежденных кабелей. Поиск живого кабеля мультиметра

    Мультиметр — прибор для измерения электричества, такой же, как линейка для определения расстояния, секундомер для измерения времени или весовой вес. Его отличие заключается в том, что он многофункционален, то есть может измерять разные величины.Большинство мультиметров имеют переключатель, который позволяет вам выбирать, что нужно измерять.

    Что измеряет устройство?

    Мультиметры способны измерять ток, сопротивление и напряжение, а также контролировать непрерывность цепи, подавая сигнал, если две вещи электрически соединены. Это удобно, например, при монтаже проводки и скрутке или проводке. Указывает, что соединение есть, и ничего не обнаружено. Также устройство можно использовать для проверки отсутствия электрического соединения между двумя проводниками.Это поможет выявить

    Мультиметр может проверить диоды. Они похожи на односторонний клапан, пропускающий ток только в одном направлении. У разных производителей реализация может отличаться. При работе с диодами, если нет уверенности ни в том, как он включен в цепь, ни в его исправности, возможность проверки будет как нельзя кстати. Если в тестере-мультиметре есть такая функция, чтобы узнать, как именно он работает, следует ознакомиться с инструкцией.

    Более дорогие устройства могут, например, проверять работоспособность и измерять характеристики конденсаторов и транзисторов.

    Аза электротехника

    Информация о том, как пользоваться мультиметром для «чайников». Сопротивление, напряжение, ток — параметры, которые можно измерять в единицах, обозначенных символами. Например, расстояние выражается в метрах или символом м. В электронике это:

    1. Напряжение выражает, с какой силой цепи толкают электроны. Большое значение эквивалентно приложению большего усилия. Измеряется в вольтах (В).
    2. Сила тока показывает, как электроны движутся в цепи.Большее значение соответствует большему потреблению электроэнергии. Измеренные ампереры (а).
    3. Сопротивление показывает, насколько трудно электроны проходят через что-либо. Чем она выше, тем сложнее пройти течение. Выражается в Омах (Ω, Омега).

    Символ, обозначающий единицу измерения, отличается от переменной в уравнении. Например, закон Ома выражается так:

    • U = IR, где i — ток, u — напряжение и R — сопротивление.

    Вольт, ампер и Ом обозначаются v, a, ω.

    Чтобы понять, как пользоваться мультиметром, для «чайников» будет полезна простая аналогия. Течение подобно движению воды в трубе. Его большее потребление означает больший ток. Давление, создающее движение воды, есть напряжение; Более высокое давление сильнее «толкает» воду, увеличивая ток. Сопротивление — как препятствие в трубе. Например, по трубе, забитой мусором, сможет течь вода.Его сопротивление будет больше, чем у свободной от препятствий трубы.

    Переменный и постоянный ток

    Еще одна информация, которую необходимо изучить перед использованием мультиметра. Для «чайников» будет интересно узнать, что движется в одном направлении. Его источником может быть, например, обычная батарея. Различные мультиметры по-разному обозначаются постоянным напряжением и током. Как правило, это DCV и DCA, или прямая над V и A.

    Много раз в секунду меняет направление движения.В домашней сети это происходит 50 раз (в США 60 раз в секунду). В разных мультиметрах переменное напряжение и ток обозначаются по-своему. Как правило, ACV и ASA, или волнистая линия (~) рядом или над V и A.

    Параллельное и последовательное подключение

    При использовании мультиметра необходимо определить порядок его подключения, который зависит от что требуется для определения. В последовательной цепи ток, протекающий через каждый элемент, одинаков. Таким образом, для его измерения необходимо последовательно подключать прибор.В параллельной цепи каждый элемент имеет одинаковое напряжение. Поэтому для его измерения мультиметр необходимо подключить параллельно.

    Какие символы на передней панели?

    Еще одна информация, которую необходимо знать перед использованием мультиметра. «Чайникам» будет сложно разобраться в многообразии символов на его передней панели, особенно если надписей нет. Не волнуйтесь. Они представлены единицами измерения V, a, ω.

    В большинстве мультиметров используются метрические консоли, которые ведут себя по отношению к единицам измерения электроэнергии так же, как к расстоянию и массе.Метр, например, является единицей измерения расстояния, километр — 1000 м, миллиметр — 1/1000 м. То же самое относится к килограммам, граммам и миллиграммам массы. Наиболее распространенные метрические приставки, применяемые в мультиметрах:

    • мк (микро) = 10 -6;
    • м (больше) = 10 -3;
    • к (кило) = 10 3;
    • М (мега) = 10 6.

    Эти метрические консоли используются для ампер, вольт и омов. Например, 200кОм — двести километров, что соответствует 200 000 Ом.

    Установка пределов

    Некоторые мультиметры настраиваются автоматически, другие требуют ручной установки диапазона измерения. В последнем случае всегда следует выбирать диапазон, немного превышающий ожидаемое значение. Это похоже на линейку и рулетку. Если вам нужно измерить что-то длиной 60 см, то 50-сантиметровая линейка будет слишком короткой, и вам придется воспользоваться рулеткой.

    То же самое относится и к мультиметру. Предположим, необходимо измерить напряжение батареи АА, значение которого ожидается равным 1.5 В. Есть варианты 200 мВ, 2 В, 20 В, 200 В, 600 В. 200 мВ маловато, нужно выбрать следующее большее значение 2 В. Еще Варианты слишком велики, их выбор привел бы к потеря точности (это как пользоваться 5-метровой рулеткой с сантиметровыми делениями без миллиметров).

    Что означают другие символы?

    В средствах измерений часто используются следующие обозначения:

    1. Расположены рядом с символами V и вместе с метрическими консолями.Обозначает переменные измеряемой величины.
    2. Сплошной цвет расположен рядом или выше V или A и указывает на постоянное напряжение или ток.
    3. Серия параллельных дуг. Используется при проверке, как прозвонить провода мультиметром, описанном ниже.
    4. Переменный ток, постоянный ток. Вместо строк могут использоваться сокращенные названия переменного (AC) и постоянного (DC) тока.
    5. Треугольник с проведенными через него линиями. Используется для проверки диодов.

    Выбор параметров

    Каким должен быть хороший мультиметр? Отзывы пользователей позволяют выделить следующие особенности, на которые стоит обратить внимание в первую очередь:

    • провода не должны ломаться после нескольких использований;
    • наличие автоматического отключения;
    • удобство расположения кнопок и разъемов;
    • автоматический выбор диапазона измерения;
    • достаточного размера ЖК-экран;
    • класс точности;
    • диапазонов измерения.

    Мультиметр: Инструкция по подключению проводов

    Продается вместе с красным и черным проводами с делами. Один конец мультиметра подключается к мультиметру, а щуп используется для проверки цепи. Красный щуп принято использовать для положительных, а черный – для отрицательных значений.

    Хотя проводов всего 2, мест для их подключения больше, что может вызвать путаницу. Способ подключения проводов зависит от объекта измерения и модели, поэтому уточняйте в руководстве пользователя.

    Большинство мультиметров защищены от большого тока предохранителем, который плавится и разрывает цепь. Это предотвратит выход устройства.

    Если прикрепить щуп к элементу или участку цепи, то на цифровом дисплее отобразится результат. Переключателем устанавливается напряжение, ток или сопротивление, а также пределы измерения.

    Определение целостности соединения

    Как прозвонить провода мультиметра? Для этого нужно:

    • красный провод вставить в разъем ω, а черный в COM;
    • установить переключатель на символ звукового сигнала в виде параллельных дуг;
    • соединить щуп с проверяемыми точками;
    • устройство подачи звукового сигналаЕсли соединение между двумя надстройками существует (т.е., сопротивление близко к нулю), а при его отсутствии будет молчать.

    Мультиметр: Инструкция по измерению сопротивления

    Проблема резисторов в том, что производители хотят, чтобы пользователи запомнили цвет, которым закодированы их характеристики. Вот как с помощью мультиметра определить сопротивление:

    • красный щуп вставить в гнездо Ω, а черный в COM;
    • подключение зонда с контактами сопротивления;
    • выбрать необходимый предел измерения;
    • подсчитать значение.

    Если ваш показатель уменьшится на 1, то лимит слишком мал. Вы должны установить переключатель на большее значение, пока не будут получены правильные показания. Если значение близко к нулю, предел слишком высок. Его необходимо уменьшить до получения реальной индикации. Если значение по-прежнему равно 0 на нижнем пределе, измеренное сопротивление равно нулю.

    Определение напряжения

    Для измерения постоянного напряжения Необходимо:

    • вставить красный щуп в Nest V, а черный в COM;
    • соедините красный щуп с плюсом аккумулятора или схемы, а черный — с минусом или заземлением;
    • установить концевой выключатель в положение измерения постоянного напряжения ожидаемого диапазона;
    • считать показания прибора.

    На приборе рядом с розетками указаны максимально допустимые ток и напряжение. При несоответствии этих значений возможно повреждение схемы мультиметра.

    Для определения переменного напряжения необходимо выбрать соответствующий предел. При этом порядок подключения зонда не имеет значения.

    Измерение тока

    • Вставьте черный провод в разъем COM.
    • Вставьте красный провод в разъем, соответствующий расчетному диапазону измерений.Мультиметр 832, например, имеет разъемы для токов до 200 Ма и 20 А.
    • Установите концевой выключатель в положение измерения постоянного тока Расчетный диапазон.
    • Чтение показаний.

    Необходимо соблюдать требования по ограничению тока, указанные на приборе. В противном случае сработает предохранитель, если он установлен для этого диапазона измерений или может быть повреждена схема мультиметра.

    Здравствуйте, уважаемые читатели и гости сайта «Записки электрика».

    В этой статье я хочу рассказать вам о том способе, которым мы пользуемся для кабельной трассы тросами, а так же показать применение этого способа на практике, т.е. непосредственно в работе.

    Сначала расскажу небольшую предысторию, а потом перейду к делу. Буквально недавно у меня был управляемый трос управления CBVG (14×1,5) цепи управления высоковольтным выключателем.

    КВГ — кабель контрольный с медными жилами в резиновой изоляции и оболочке из ПВХ пластиката.

    Вот его внешний вид и бирка с указанием номера линии (68) и путей прокладки (от щита управления Щу-5 до щита минимального напряжения ПХМН-3).

    На щите постоянного тока сработало, и «победили» утечку в несколько десятков миллиамперметров и миллиамперметр.

    Оперативный персонал выявил фидер, на котором возникла течь, и передал нам замечание. Сейчас я не буду рассказывать о том, как мы определяли именно этот кабель, об этом как-нибудь в другой раз.

    В общем, с помощью мегаметра М4100/5 с напряжением 2500 (в) мои коллеги с каждой жилой кабеля относительно «земли».

    В итоге выяснили, что сопротивление изоляции почти всего жилого кабеля равно 0 (МОМ), а если быть точнее, то несколько сотен (ком).Естественно кабель с такой изоляцией запрещается к дальнейшей эксплуатации.

    Согласно требованиям ПТЭЭП (таблица 37) сопротивление изоляции цепей управления, защиты, автоматики и телемеханики должно быть не менее 1 (ИОМ).

    Естественно решили заменить старый кабель на новый.

    В итоге мы коллеги с новым тросом управления, но не только КРВГ (14х1,5), но и КВВГ (14х1.5). По ГОСТ 1508-78, табл. 8, область применения этих двух кабелей одинакова — для прокладки внутри помещений, каналов, тоннелей, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

    Вот фото нового, уже подключенного, кабеля в щите минимального напряжения (ШМН-3).

    А вот такой же кабель, только с другой стороны в пульте управления (Щу-5).

    Не буду вдаваться в подробности прокладки, т.к. статья не много о друге, поэтому плавно перехожу в суть.

    После прокладки кабеля необходимо прозвонить его жилы.

    А что делать, если там на одном конце жило 10, 14, 19, 27 или даже больше?

    Методов трансверсалей жил, конечно, много. Например, с помощью мегаметра, омметра, омметра с резистивным магазином, специального трансформатора, мультиметра, самодельных транзисторов типа «Аркаш», современных переговорных устройств и гарнитуры и т. д.

    Но я хочу рассказать вам о способе, который мы чаще всего применяем — это прокладка троса с помощью телефонных трубок.

    Вот так выглядят наши телефонные трубки для кабельного звука.

    Этот способ, наверное, один из старых, но действенных и очень удобных.

    Устройство и схема телефонных трубок

    Прибор для кабельных звуков был собран моими коллегами-предшественниками не один десяток лет назад из двух старых телефонных трубок. Я всего несколько раз менял батарейки за все это время.

    Как собрать подобное «переговорное» устройство?!

    Любые две трубки заняты.Одна трубка будет основной (черная), а другая – вспомогательная (красная).

    В каждой трубке должен быть микрофон и телефонные колпачки. Естественно, они должны быть хорошими.

    Capsul — преобразователь электрических сигналов в звуковые.

    Вот микрофон, установленный в основной черной трубе.

    Микрофон съемный и устанавливается в трубку на пружинных контактах.

    В ту же трубку устанавливается телефонный капсюль ТК-67-Н.

    Во вспомогательной красной трубке микрофон немного другой (МК-60-Т), но такой же телефонный емкостный ТК-67-Н.

    Микрофон

    лучше использовать угольный (старого образца), т.к. они обладают большей чувствительностью. Вполне подойдут такие активные угольные микрофоны: МК-10, МК-16 или МК-60-Т.

    Есть еще пассивные конденсаторные микрофоны, например, МСЕ-3, но для них необходимо предусмотреть дополнительное питание для встроенного усилителя.

    А вот телефонный капсессион, наоборот, желательно использовать современный — слышимый голос в трубке будет громким и четким. Вот некоторые типы применяемых капсюлей: ТМ-2, ТА-4, ТА-56М, ТК-47, ТК-67-УТ-II, ТК-67-Н.

    Капсула и микрофон в каждой трубке должны быть соединены последовательно.

    Видно соединение телефонных колпачков с микрофоном во вспомогательной (красной) трубке, поэтому покажу на его примере.

    Аналогично и в основной (черной) трубке, только провода спрятаны внутрь корпуса трубки.

    Затем берем любой элемент питания, в моем случае это «плоская» батарейка (3р12) с напряжением 4,5 (В).

    К выводам аккумулятора припаиваем два проводника, которые подводят к отсеку, где установлен микрофон.

    Для крепления аккумулятора к трубке в нашем случае используется хб ленты. Вы можете закрепить аккумулятор любым удобным для вас способом.

    Теперь нам нужно подключить аккумулятор.Плюсовой выход (+) соединить с одним микрофонным выходом, а соединительным проводом с одним выводом. На фото ниже это соединение выполнено с помощью пайки и обвязано красной лентой. Остается на свободный вывод телефонной шапки подключить второй соединительный провод.

    На соединительных проводах используются фиксированные зажимы типа «крокодил» для удобства подключения к кабельным жилам или винтовым клеммам. В принципе хомуты можно сделать любые подходящие вам, а мне «крокодилы» будут в самый раз.

    Одна пробирка готова. Это будет основная трубка, по которой будет подаваться напряжение в нужную жилу кабеля.

    Во вспомогательную трубку необходимо просто соединить последовательно телефонную капсулу и микрофон, и по аналогии подключить к их свободным концам соединительные провода с зажимами типа «крокодил».

    На представленных трубках вы видите еще старые «крокодилы», которым уже не один десяток лет, как и самим трубкам.

    Сейчас пользуемся этими более современными «крокодилами».

    Как прозвонить кабель своими руками

    О том, как пользоваться телефонными трубками, я покажу вам на примере кабеля кабельного кабеля (14х2,5). Этот трос объединяет два поста.

    Кому интересно, то могу написать отдельную статью про схему управления магнитным пускателем из нескольких мест. Просто дайте мне знать об этом или в комментариях или по почте.

    Сначала с напарником определяемся с общим жилищем, с которого будем начинать звук. Обычно это какой-то цвет жил.

    В нашем кабеле есть две коричневые жилы, поэтому выбираем любую из двух. Как вариант, вы можете их объединить. Таким образом, с общим жилым, мы будем жить коричневым. Применительно к этой жиле будем прозванивать остальные жилы кабеля.

    Затем вы подключаете одним хомутом основную трубку к этой общей (коричневой) жиле, а вторым – к любой другой нужной опеке.

    С другой стороны кабеля кабель также подключается к общей (коричневой) жиле, а второй зажим начинает переключать все жилы кабеля и искать жилище, на котором подключен партнер.

    Так, при подсоединении зажима вспомогательной трубки к необходимой жиле кабеля в трубке появятся характерные щелчки и треск. Это значит, что между полным (коричневым) жилым и искомым жилым образовалась замкнутая цепочка.

    Далее, прямо на этих телефонных трубах, договариваемся с напарником о маркировке найденных корпусов. Предположим, что найденный жил имеет метку «10». С двух сторон на эту гостиную надеваем заранее подготовленные березки с разметкой.

    Ну а дальше весь процесс повторяется до тех пор, пока не будут найдены и пронумерованы все остальные жилы кабеля.

    После маркировки жил, сделал их с помощью гильзовых наконечников НША и соединил с клеммной колодкой.

    Вот так получилось на посту контроля №1.

    А вот так управление контрольным номером 2.

    Я показал пример, когда в кабеле есть цветные жилки. Но если их нет в кабеле, то звонок может начаться абсолютно с любой кабельной жилы. Для этого подсоедините один зажим основной трубки к нужной жиле, а второй к «Земле».

    Но так делаем когда один (подключен электрически), иначе не будет связи по отношению к «земле» или связь будет очень плохой.

    Если трос бронированный, то вместо «земли» можно использовать его металлическую броню.

    После нахождения первых жил в кабеле, для лучшей слышимости, с дальнейшим поиском остальных остальных вместо «земли» или брони лучше использовать найденную жилу кабеля.

    При прокладке кабелей можно дистанционно договариваться с партнером о найденной маркировке, уточнять их цвета и т.п., можно дистанционно договариваться.При этом кабель можно прокладывать, как между разными помещениями, так и вообще между разными зданиями. Это означает, что нет необходимости каждый раз прокладывать друг друга, как, например, при других способах трансверсии кабеля.

    Как я уже говорил в начале статьи, это очень удобный и эффективный метод. В настоящее время вы можете пользоваться сотовыми телефонами, транками и другими современными средствами связи. Но зачастую в тех же кабельных подвалах или подземных переходах «сети» просто нет, поэтому в такой ситуации в любом случае придется использовать другие трансверсали, а использование телефонных трубок будет наиболее целесообразным выбором.

    Смотрите видео, где я показываю, как использовать телефонные трубки для кабелей жил на реальном примере:

    Для информации: В некоторых случаях жилы кабеля можно определить и по их крутке (скручению). Но об этом методе я расскажу как-нибудь в другой раз.

    П.С. Всем спасибо за внимание. А каким способом и чем вы пользуетесь при звонках по кабелю?

    Если стоит задача проверить электрическую цепь на отсутствие разрывов (течей), то необходимо ознакомиться с тем, как прозвонить провода мультиметром.Специализированный измерительный прибор незаменим при проверке электропроводки. И даже если вы не профессиональный электрик, отрезвляя элементарные правила безопасного использования мультиметра, вы легко сможете выявить проблемные места в домашней электросети.

    В каких случаях провода провода?

    На этот вопрос можно ответить несколькими словами — при разрезании токопроводящей жилы или нарушении целостности ее изоляции.

    Уточним этот ответ и рассмотрим типичные ситуации:

    • Допустим, перестала работать розетка или выключатель.После того, как вы убедились, что дело не в соединениях (в том числе в распределительной коробке) и не в лампочке (лампе), желательно прозвонить провода в этом районе. Если целостность проводки нарушена, мультиметр просигнализирует об этом.
    • Развивая первый пример, можно отметить, что такие ситуации нередки при ремонтных работах (сверлении отверстий) и коротких замыканиях из-за ветровости проводки, перегрузок сети.
    • Нетипичное, но достаточно эффективное применение мультиметра поперечного — определение необходимых жил на больших участках электропроводки.Этот способ уместен, когда не позволяет точно определить нужный проводник.
    • Также в быту поперечник позволяет определить исправность электроприборов (лампы, утюга, выключателя, предохранителя). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и других приборов схемы обязательный этап.

    Мультиметр для проводов

    Что нужно знать об этом устройстве? Во-первых, стоит отметить ценовое разнообразие и доступность.Даже недорогой способен отлично справиться со многими поставленными задачами, в том числе и с проводами проводов.

    Рассмотрим подробнее типовой бюджетный вариант. Мы ознакомимся с дизайном, макетом и определимся с его функциональностью.

    Как видите, типовой прибор имеет цифровой дисплей, органы управления и разъемы для подключения щупа.
    Определить основные режимы мультиметра:

    • OFF — устройство выключено (на некоторых устройствах для этого есть специальная кнопка).
    • ACV (может обозначаться V~) — измерение переменного напряжения.
    • DCV (можно маркировать…) — Измерение постоянного напряжения.
    • АСА (может обозначаться А~) — измерение переменного тока.
    • DCA (может обозначаться …) — Измерение постоянного тока.
    • Ом — измерение сопротивления.
    • hFE — измерение параметров транзистора.
    • -> ι- — проверка проводимости (вызов цепи).

    Гнезда для подключения датчика обозначены следующим образом:

    • COM (-) — общая розетка для подключения черного провода.
    • VΩma (+) — красный провод подключения.
    • 10А…МАКС — разъем для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 ампер.

    В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

    Режим измерения сопротивления.
    Режим проверки проводника (transvel).
    Наличие звукового сопровождения При проверке проводимости.

    Наличие необязательного звукового сопровождения дополняет поперечный режим и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

    Принцип трансверсалей и определение сопротивления

    Если внимательно рассмотреть мультиметр, то видно, что поперечный режим (проверки диодов) находится в зоне измерения сопротивления.Простыми словами, трансвелон сочетает в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительным звуковым сигналом.

    Чтобы понять принцип трансверсалей, достаточно знать закон Омы. Он говорит: «Ток в проводнике прямо пропорционален напряжению на его концах (разнице потенциалов) и обратно пропорционален сопротивлению этого проводника». Исходя из этого правила, Сопротивление R = U/I, где I — сила тока, u — напряжение в сети.

    Зная, как определяется сопротивление, осталось понять, где происходит от измерения ток и напряжение напряжения (по технике безопасности проверяемая цепь должна быть обесточена). Все просто. В мультиметре есть источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляют окончательный результат (единицу измерения).

    Мультиметр для безопасной и правильной работы

    Работа с электрическими устройствами и сетями должна быть безопасной. Это правило также относится к процедуре мультиметра Transvener TransClock. Выделим основные рекомендации, которые необходимо соблюдать перед началом и во время работы:

    1. В первую очередь необходимо полностью обесточить цепь, отключив автомат в распредвале, извлекая аккумуляторы (если рассматриваемый объект — электронное устройство).
    2. Конденсаторы, имеющиеся в цепи, должны быть разряжены. В противном случае при измерительных работах мультиметр может выйти из строя.
    3. Для удобства рекомендуется использовать специальные наконечники, на концах измерительных проводов использовать специальные наконечники («крокодилы»). Эти приспособления создают надежный контакт с ведомым проводником и, при этом, освобождают руки.
    4. Пытаясь починить щуп, не рекомендуется прикасаться руками к оголенным проводам и наконечнику щупа. В противном случае полученные результаты могут быть неверными.

    Как прозвонить провода на конкретном примере

    В качестве примера рассмотрим стандартную разводку сети в квартире или частном доме. В идеале все электрические коммуникации должны быть выполнены в соответствии с нормами, все потребители разделены (сгруппированы) и каждая цепь питается от определенного автомата.

    Состояние: в одной из комнат перестала работать розетка. Задача: выяснить причину неисправности. Решение:

    Первым делом нужно проверить распредвал на работу автоматики.Если все автоматы находятся во включенном состоянии, то необходимо обесточить исследуемую линию (или всю квартиру).
    Теперь для исключения банального варианта неисправности самой розетки, ее надо снять с конверсии, визуально осмотреть на наличие дефектов и плохой контакт. Обычные розетки имеют простую конструкцию. Более дорогие модели, у которых в качестве зажимов есть клеммники, лучше затонировать.
    Убедившись в исправности розетки, необходимо проверить распределительную коробку.Если в помещении несколько распределительных коробок, то искомая будет над неисправной розеткой или в непосредственной близости.
    В распределительной коробке магистральный кабель разрывается, соединяется с жилами розетки и далее уходит к следующему потребителю (распределительной коробке).
    Как видно из примера, в распределительной коробке три скрутки (фаза, ноль, земля). При этом кончик одного щупа должен касаться оголенной крутки.Второй щуп поочередно проверяет гнезда контактов. Либо, если удобно, один щуп фиксируется в контакте розетки, а второй тестируются скрутки в распределительной коробке.

    Разобрали основную последовательность действий, отметим важные моменты и особенности при измерении:

    • На этапе проверки скруток в распределительной коробке при отсутствии видимых дефектов можно дополнительно проверить соединения под напряжением.Для этого подайте ток, включив автомат в щитке. Если есть сомнения, то фазу можно определить с помощью индикаторной отвертки (при контакте с жилой фазой загорается индикатор или раздается звуковой сигнал). Для поиска рабочей и защитной арматуры потребуется мультиметр. После нахождения фазной жилы (L) на мультиметре отображается режим ACV (может обозначаться V ~ измерение переменного напряжения) на отметке выше 220 В, на фазе фиксируется фазовая диаграмма красного цвета ядро, а черным щупом определяется ноль и земля.При контакте с рабочей арматурой (N) прибор покажет напряжение в пределах 220 вольт. При прикосновении к защитному пересоединению (PE) щупов будет напряжение ниже 220 вольт. После проверки квартиры (комнаты) снова следует обесточить.
    • В следующий момент. Не всегда можно быть точно уверенным, что провода от исследуемых розеток уходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительной коробки питаются от ближайших розеток.Также распространена связка, когда две розетки в смежных комнатах монтируются в одной точке общей стены. Все это нужно анализировать и учитывать.
    • Вопрос измерения очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном расстоянии, а измерительные шнуры мультиварки часто имеют длину 30 – 50 см. В этом случае для удобства можно в розетку вставить перемычку (соединить два контакта), а поперечную выполнить прямо в распределительной коробке.Более точное измерение можно выполнить, если подключить розетку с работающим удлинителем.

    Настройка мультиметра перед ослом


    Проблемный режим

    Перед началом измерений переключатель на мультиметре должен быть установлен в режим звонка (-> ι- и значок зуммера).

    Концы измерительных проводов с кораблями необходимо установить в соответствующие гнезда. Черный провод — в соме, а красный — в розетке vΩma. Эта комбинация позволит мне соблюдать полярность при измерениях, однако, в случае проверки целостности проводов, роли никакой не сыграет.

    Далее, чтобы убедиться в работоспособности мультиметра, черный и красный щуп нужно замкнуть между собой. При этом должен прозвучать сигнал (если есть зуммер), а на экране значение близкое или равное нулю.

    Показания мультиметра для соответствия

    Проверяя целостность провода, в первую очередь необходимо позаботиться о том, чтобы его концы очищались от изоляции. Прикоснувшись выводами мультиметра к оголенным концам, вы получите определенный результат:

    1. Целая проволока .При этом прозвучит сигнал, а показания прибора будут равны нулю ( 0 ) или значение сопротивления проводника (оно должно стремиться к нулю, например 0,01).
    2. Провод поврежден . Об этом свидетельствует блок ( 1 ) Смещение экрана и отсутствие сигнала зуммера. Прибор показывает, что уровень сопротивления между ботинками выше предела измерения.

    Как проверить целостность провода в режиме определения сопротивления

    В мультиметрах, где нет поперечной функции, проверку целостности провода можно проводить в режиме измерения сопротивления.


    Определение сопротивления мультиметром

    В этом случае также подключается щуп, как и при трансверсии, и прибор устанавливается в режим определения сопротивления ( Ом ).

    Начинать измерение нужно с минимального порога шкалы прибора — например, 200 Ом. Все действия такие же, как и при трансм. Нужно просто следить за показаниями прибора. Если провод цел, отображается индикация его сопротивления.Если есть обрыв, то сопротивление не отображается (OL — состояние перегрузки).

    Видео по теме

    Как видно, мультиметр, будучи специализированным прибором, очень востребован в быту. Рассмотренный поперечный режим и определение сопротивления позволяет легко диагностировать обрыв или замыкание в электропроводке (электрооборудовании).

    Во многих случаях нет необходимости измерять сопротивление конкретной детали. Важно только убедиться, скажем, в приеме какой-то цепи, в ее изоляции от другой, в исправности диода или обмотки трансформатора и т. д.В таких ситуациях вместо направления измерительного прибора используется щуп в его простом заменителе. Пробником может быть, например, лампа накаливания или наушники, включенные последовательно с аккумулятором. По остальным выводам лампы (или телефона) и батареи проверяемых цепей по свечению лампы или щелчку на телефоне легко определить назначение цепей или судить об их сопротивлении. Но, конечно, области применения таких щупов ограничены, поэтому в арсенале измерительной лаборатории начинающему радиолюбителю желательно иметь более совершенные конструкции.С некоторыми из них мы познакомимся.

    Прежде чем приступить к установке собранной конструкции, необходимо, как обычно, «прозвонить» ее монтаж, т. е. проверить правильность всех соединений в соответствии с концепцией. Часто радиолюбители используют для этих целей сравнительно громоздкий прибор — омметр или автометр, работающий в режиме измерения сопротивления. Но часто такой прибор и не нужен, его можно заменить компактным щупом, задача которого сигнализировать о назначении той или иной цепочки.Такие щупы особенно удобны при «пересадке» многопроволочных жгутов и кабелей. Одна из схем такого устройства показана на рис. П-22. В нем всего три маломощных транзистора, два резистора, светодиод и блок питания.

    В исходное состояние Все транзисторы закрыты, т.к. на их базах относительно эмиттеров нет напряжения смещения. Если совместить выводы «на электрод» и «на зажим», в цепи базы транзистора VT1, сила которой зависит от сопротивления резистора R1.Транзистор откроется, и на его коллекторной нагрузке — резисторе R2 появится падение напряжения. В результате транзисторы VT2 и VT3 также откроются, и через светодиод HL1 потечет ток. Светодиод будет мигать, что будет служить функцией функции проверяемой цепи.

    Особенность зонда в его высокой чувствительности и относительно малом токе (не более 0,3 мА), протекающем по измеряемой цепи. Это позволило выполнить зонд несколько необычно: все его части смонтированы в небольшом пластмассовом корпусе (рис.П-23), который крепится к ремешку (или браслету) у часовщиков. Снизу к ремешку (напротив корпуса) прикрепите металлический пластинчатый электрод, соединенный с резистором R1. При застегивании ремешка на руке электрод прижимается к ней. Теперь пальцы будут выполнять роль щупа. При использовании браслета не потребуется дополнительная пластина-электрод — вывод резистора R1 подключается к браслету.

    Зажим щупа соединяется, например, с одним из концов проводника, который нужно найти в жгуте или «кольцом» в навесном.Проводя пальцами поочередно за концы проводников с другой стороны жгута, найдите нужный проводник, чтобы появилось свечение светодиода. В этом случае присутствует не только сопротивление проводника, но и включено сопротивление части руки между щупом и зажимом. И тем не менее проходя по этой цепи, достаточно, чтобы щуп «сработал» и замигал светодиод.

    Транзистор VT1 может быть любой из серии СТ315 со статическим коэффициентом (или просто коэффициентом — так для краткости будем писать дальше) не менее 50, проходные VT2 и VT3, отличные от указанных на схеме, соответствующей конструкции и с коэффициентом передачи не менее 60 (ВТ2) и 20 (ВТ3).

    Светодиод АЛ102А экономичен (потребляет ток около 5 мА), но имеет небольшую яркость свечения. Если его недостаточно для ваших целей, установите светодиод AL102B. Но потребляемый ток при этом увеличится в несколько раз (разумеется, только в момент индикации).

    Источник питания — две батареи Д-0,06 или Д-0,1, соединенные последовательно. Силового ключа в тестовой планке нет, так как в исходном состоянии (при разомкнутой базовой цепи первого транзистора) транзисторы закрыты, а ток потребления ничтожен — он соизмерим с мощностью источника питания .

    Щуп вообще можно собрать на транзисторах одинаковой конструкции, например, по рис. Схема П-24. Правда, он содержит несколько больше деталей по сравнению с предыдущей конструкцией, но его входная цепь оказывается защищенной от внешних электромагнитных полей, иногда приводящих к ложному миганию светодиода. В этом тесте работают кремниевые транзисторы серии КТ315, характеризующиеся малым обратным током коллекторного перехода в широком диапазоне температур.При использовании транзисторов с коэффициентом передачи тока 25..30 входное сопротивление пробиона составляет 10……25 МОм. Повышение входного сопротивления не является интегральным из-за увеличения вероятности ложной индикации внешними опилками и посторонними проводниками.

    Достаточно большое входное сопротивление достигается применением составного эмиттерного повторителя (транзисторы VT1 и VT2).

    КОНДЕНСАТОР С1 создает глубокую отрицательную обратную связь по переменному току, исключая ложную индикацию от воздействия внешнего воздействия.

    Как и в предыдущем случае, в исходном режиме устройство практически не потребляет энергии, так как сопротивление включенного параллельно цепи питания HL1VT3 в закрытом состоянии транзистора составляет 0,5…1 МОм. Потребляемый ток в режиме индикации не превышает 6 мА.

    Корректировать входное сопротивление прибора можно резистором R2, предварительно подключив к входу цепочку резисторов общим сопротивлением 10 ……25 МОм и достижение минимальной яркости светодиода.

    А если нет светодиода? Тогда вместо нее можно использовать в обоих вариантах малогабаритную лампочку накаливания на напряжение 2,5 В и потребляемый ток 0,068 А (например, лампа МН 2,5-0,068). Правда, в этом случае приходится уменьшать сопротивление резистора R1 примерно до 10 кОм и подбирать его более точно по яркости свечения лампы при замкнутых входных проводниках.

    Не меньший интерес у радиолюбителей могут вызвать пробники со звуковой индикацией.Схема одного из них, прикрепленного к руке с помощью браслета, показана на рис. П-25. Он состоит из чувствительного электронного ключа на транзисторах VT1, VT4 и генератора ЗЧ, собранного на транзисторах VT2, VT3 и миниатюрного телефона БФ1. Частота колебаний генератора равна частоте механического резонанса телефона. Проводник С1 снижает влияние источника переменного тока на работу индикатора. Резистор R2 ограничивает ток транзистора VT1, а значит, ток эмиттерного транзистора VT4.Резистор R4 устанавливает наибольшую громкость звука телефона, резистор R5 влияет на надежность работы генератора при изменении напряжения питания.

    Излучателем звука BF1 может быть любой миниатюрный телефон (например, ТМ-2) сопротивлением от 16 до 150 Ом. Источник питания — батарея Д-0,06 или элемент RC53. Транзисторы — любой кремниевой соответствующей конструкции, с коэффициентом передачи по току не менее 100, с обратным током коллектора не более 1 мкА.

    Детали могут быть установлены на изоляционной пластине или односторонней плите из фольгированного стекловолокна. Планки (или платы) помещаются, например, в металлический корпус в виде наручных часов, к которым присоединяется металлический браслет. Напротив излучателя в крышке корпуса вырезается отверстие, а на боковой стенке укрепляется миниатюрное гнездо разъема НТ1, в которое вставляется удлинительный проводник с щупом ХР1 (они могут быть хомутом типа «крокодил») на конец.

    Несколько иная схема пробика показана на рис.П-26. В нем используются как кремниевые, так и германские транзисторы. И совсем не обязательно делать конструкцию малогабаритной, сам индикатор можно собрать в небольшой коробочке, а браслет и щуп соединить с ним гибкими проводниками.

    Шунт конденсатора C2 для электронного ключа переменного тока и конденсатора. СЗ — блок питания.

    Транзистор VT1 желательно выбирать с коэффициентом передачи по току не менее 120 и обратным током коллектора менее 5 мкА, а VT2 — с коэффициентом передачи не менее 50, VT3 и VT4 — не менее 20 ( коллектор обратного тока не более 10 мкс).Излучатель звука БФ1 — Капсул ДЭМ-4 (или аналогичный) сопротивлением 60…130 Ом.

    Образцы со звуковой индикацией потребляют немного больший ток по сравнению с предыдущим, поэтому желательно отключать питание при больших перебоях.



    Б.С. Иванов. Энциклопедия начинающего радиолюбителя

    Людей издавна окружают электроприборы, которые незаметны каждому человеку с детства. Цифровые часы, электрочайник, телефоны, компьютеры, автомобили — незаменимые помощники человека в быту и на производстве.Но иногда устройства ломаются, и приходится их проверять и ремонтировать. Ничего сложного в этом нет, если вы умеете пользоваться измерительными приборами и знаете, например, как прозвонить проводку в машинном мультиметре или как проверить целостность электрической цепи.

    Общий

    Чтобы найти обрыв проводов, не нужно быть профессиональным электриком. Достаточно иметь измерительный прибор — Мультиметр . Мультиметр представляет собой многофункциональный измерительный прибор с собственным источником напряжения.Прибор способен измерять напряжение в цепи, величину силы тока и величину сопротивления. Многие мультиметры используются для проверки целостности соединения в цепи.

    Если соединение найдено, то при наличии встроенного динамика устройство издает звуковой сигнал. Отсюда и возник термин «вызов». Устройство звонит, если есть соединение. А мультиметр может показать отсутствие связей между элементами, и поможет определить КЗ.С помощью тестера проверяются всякие радиодетали: резисторы, транзисторы, диоды, реле, конденсаторы и так далее.

    Звонок кондуктора на основании закона Ома Для участка электрической цепи. Закон ОВА утверждает, что сопротивление элемента равно отношению напряжения к величине силы тока на участке электросети. Сопротивление измеряется в омах. Сопротивление в один Ом говорит о том, что протекает ток, равный одному амперу при данном вольтовом напряжении.На основании обработанных данных резистентности и сделаны выводы о результатах трансверсов.

    То есть на мультиметре есть какое-то напряжение, а по шкале прибора определяется значение тока и вычисляется сопротивление. Другими словами, мультиметр — это источник напряжения и амперметр для измерения силы тока.

    Устройство Устройство

    Приборы

    могут различаться по внешнему виду, но по принципу мультиметры делятся на аналоговые приборы и цифровые Приборы .

    Аналоговые устройства уже постепенно вытесняются с цифрового рынка, но в домах многих домашних мастеров еще можно найти аналоговые устройства.

    Такие устройства оснащены индикаторным экраном со шкалой и стрелкой. Преимуществом этих моделей является наглядность отображения измерений. Отклонение стрелок визуально оценить проще, чем излом цифр на электронном табло цифровых приборов. Часто во время разговора необходимо оценить образцовые показатели сопротивления или вообще его наличие или наличие, поэтому аналоговые устройства подходят для большинства практических работ.

    Цифровые мультиметры

    имеют более сложную электронную начинку и цифровой дисплей. Этот тип устройств в основном используется в производстве и в промышленности.

    Корпуса всех мультиметров имеют выводы для двух щупов. Это два провода в изоляции, заканчивающиеся игольчатыми металлическими насадками. В некоторых случаях на патрубки надеваются специальные хомуты, так называемые «крокодилы». При выборе прибора нужно обратить особое внимание на качество пробника. От них зависит правильность измерений.

    Провода должны быть гибкими с прочной пайкой и хорошо держаться в разъемах устройства. Часто бывает, что внешне эффектные пробники неудовлетворительного качества с плохими техническими характеристиками.

    Принцип действия

    Для аналогового типа устройства не требуется собственный источник питания . Принцип работы у него такой же, как у амперметра, а аналоговый прибор лучше всего работает в диапазоне радиоволн и электромагнитных полей. Внутри корпуса прибора находятся индукционные катушки, и при касании щупом проводника в катушках начинает образовываться ток.Создаваемое магнитное поле отклоняет стрелку индикатора на некоторый угол. Величина этого угла зависит от силы тока, а стрелка на начерченной шкале указывает величину измерения.

    В цифровых устройствах Размещен в текстолитовой печатной плате, на которой расположена цифровая микросхема , отвечающая за обработку полученных данных. Для работы электрики и экрана цифровые устройства питаются от батареек или от внешнего источника питания.

    Цифровые мультиметры имеют меньшую погрешность измерения и имеют более точные показатели, чем их аналоговые собратья.

    На передней панели мультиметра имеется переключатель, выбирающий режим измерения. Переключатель задает масштабный коэффициент, определяющий значение на шкале прибора.

    Аналоговые устройства имеют два типа шкалы:

    • Единая индикация.
    • Логарифмические индикаторы.

    Равномерная шкала очень чувствительна к перегрузкам, поэтому переключатель сначала устанавливает большое значение масштабного коэффициента, который постепенно уменьшается.Логарифмическая шкала лишена этого недостатка и имеет диапазон значений от нуля до бесконечности.

    Таким образом, основными узлами мультиметров являются:

    • Дисплей для отображения измеренных значений.
    • Коннекторы для щупов и самих вероятностей.
    • Переключатель различных режимов и диапазонов.

    Токопроводящие провода

    Обязательно проверьте исправность самого тестера перед началом любых измерительных работ.

    Бывает, что неисправна сама измерительная система.Для проверки концов щупов контактного измерительного прибора. Если прибор исправен, индикатор показывает ноль или незначительное отклонение. Небольшое отклонение указывает на то, что щуп и клеммы имеют свое маленькое сопротивление.

    Если мультиметр издает звуковой сигнал, прибор установлен в режим зуммера. Делается это укладкой переключателя на соответствующий значок на корпусе тестера.

    Щупы делаются на концах поверяемой части.

    Возможные варианты поведения тестера:

    • Зум будет слышен, если проводка не повреждена.
    • Кабель можно поправить, но очень длинный. В этом случае сопротивление проводника будет намного больше, чем при срабатывании звукового сигнала. На помощь придет дисплей и отобразит значение сопротивления.
    • Если индикатор выделил единицу, то значение сопротивления выше допустимого диапазона шкалы мультиметра. Необходимо перейти на другой диапазон и повторить измерение.
    • В случае неисправности проводника мультиметр не будет предпринимать никаких действий.

    При измерениях нельзя допускать контакта мультиметра с телом человека с делами и проводами, где отсутствует изоляция.

    Устранение неисправностей в электромобиле

    Если в машине не работает какой-то узел, то сначала необходимо проверить электрическую цепь. Особых различий между тем, как прозвонить мультиметром разные провода в различных автомобилях, кроме высоковольтного кабеля, нет.

    Сначала убеждаются в наличии напряжения в цепи нерабочего блока:

    • Мультиметр настраивается переключателем напряжения.
    • Мультиметрический щуп присоединяется к массе машины или к минусу аккумуляторной батареи. Особенностью питающей пары в автомобиле является то, что минусовой кабель либо очень короткий, либо вообще отсутствует.
    • Оставшийся датчик относится к питающему кабелю. Провод должен быть отсоединен от клеммы устройства.

    Если индикатор тестера показывает наличие напряжения, значит провод целый. По аналогии все провода узла ник. При повреждении проводки шкала мультиметра показывает ноль.

    Необходимо учитывать, что в некоторых узлах автомобиля напряжение подается только при включении ключа зажигания.

    По завершении проверки наличия напряжения проверьте величину тока. Прибор переводится в режим амперметра, переключается в диапазоне измерения до десяти ампер. Все устройства автомобиля должны быть выключены, а тестер правильно подключен к электрической сети автомобиля. Для этого мультиметр подключается между плюсовым контактом аккумулятора и проверяемым узлом.На экране прибора должно отображаться значение силы тока, оно должно соответствовать потреблению постоянными приборами машины. При превышении значения силы тока от нормы делают вывод о его утечке.

    В этом случае приступают к проверке устройств, не входящих в штатную комплектацию автомобиля, и места включения проводки в подвижные механические узлы.

    Опытные мастера выявляют зоны с падением протекающего тока, ориентируясь на показания мультиметра с поочередно вынимаемыми предохранителями.Затем проверьте пружинки на контактах.

    Если неправильно определяется сам хост, он никется для проверки целостности, а затем измеряется его сопротивление.

    Одним из ответов на вопрос, как прозвонить провода мультиметром, является измерение сопротивления каждого из узловых проводов. На оплётку наносится номинал, а к модулю подключается тестер. Обычно диапазон значений сопротивления автопроводки колеблется от 3,5 до 9,9 ком. Разница между измеренным элементом и нормой не должна быть более четырех километров.

    Проверка арморберри

    Питающие пары автомобиля состоят из высоковольтного провода системы зажигания. Прежде чем перегрызть мультиметром силовой провод, проведите визуальную диагностику при работающем двигателе. При игнорировании свечей напряжение доходит до нескольких тысяч вольт.

    Поэтому при испытании высоковольтной изоляции возникает искра на расстоянии трех-пяти миллиметров от места повреждения. В этом случае, если изоляция повреждена, то искрение сопровождается пробоем по двигателю, и свеча не выполняет свою функцию.Если диагностику проводить в помещении или на темной улице, то поломка хорошо видна. Заряд от неисправного участка может прогревать изоляцию вплоть до ее воспламенения.

    Причиной неисправности может быть повреждение контактного узла. При этом сопротивление центральной жилы увеличивается. При коррозии из-за уменьшения толщины часть проводки в жгуте зачищается, а высокое сопротивление не позволяет силе тока достичь нужного уровня. Напряжение, в свою очередь, не подается на электроды зажигательных свечей.

    Проверка высоковольтного кабеля отличается от того, как перегрызть провода мультиметром, потому что ток в кабеле небольшой. Он связан с очень высоким напряжением, которое проходит по силовому проводу. Поэтому такие провода имеют толстую изоляцию и малый диаметр жилы. В режиме зуммера мультиметр не отличается на весь провод от поврежденного.

    В этом случае измеряется сопротивление. Для начала визуально просматриваем соединение контактных групп. По статистике обрывы чаще всего происходят в области контактов.

    Затем наждачной бумагой зачищаем контакт от коррозии и окислительного слоя, чтобы избежать ошибок при измерении. Мультиметр переведен в режим измерения сопротивления в диапазоне измерения — до палатки ком. Руки не должны касаться проводов и контактов. Целый бронепоезд имеет сопротивление от 3,5 до 10 кОм. В любом случае лучше всего найти данные сопротивления в технической документации и сравнить с полученными. Разница не должна быть больше десяти процентов.

    Если под рукой нет инструкции, то прошивается несколько проводов. Разброс сопротивления каждого из элементов не должен быть более двух-трех килоом.

    Непосредственно во время измерения при скручивании, растяжении или изгибе кабеля сопротивление не должно «прыгать».

    Проверка любых проводов, жгутов, особенно в автомобиле, лучше всего при наличии электрической и принципиальной схемы. Иначе сложно понять, где какой провод в жгуте.

    Изучив основы измерения мультиметром и освоив работу методом исключения, любой человек сможет диагностировать и устранить неисправность в проводах.

    Как проверить целостность цепи с помощью мультиметра

    Часто электронные устройства имеют проблемы, которые не видны невооруженным глазом. Цепи могут быть повреждены, закорочены или отключены, и вы никогда не узнаете, просто взглянув на устройство, будь то предохранитель, провод или печатная плата. Если вам нужно проверить, замкнута ли цепь и работает ли она, используйте функцию проверки целостности цепи на мультиметре.

    Если вы не слышали об этом раньше, это может показаться немного сложным. Понимание реального сценария может помочь ему стать более понятным. Если ваши наушники перестали работать, а кабель по-прежнему выглядит хорошо, вы можете использовать тест на непрерывность, чтобы определить, действительно ли кабель пропускает ток или есть разрыв посередине.

    Что такое непрерывность?

    Электричество работает через пути, которые требуют подключения к каждой части пути для перемещения тока из одного места в другое.Если есть перебои в этом электричестве и одна из секций не работает, вполне вероятно, что ваше электронное устройство тоже не будет работать.

    Когда вы используете мультиметр для проверки непрерывности, вы проверяете, открыт ли электрический путь и протекает ли ток между каждой точкой.

    Что ищет тест непрерывности?

    Основным объяснением является то, что проверка непрерывности направлена ​​на непрерывность электрического потока. Это гарантирует, что электрический ток проходит через устройство или провод.

    Тест проверяет, подключена ли каждая часть пути по замкнутому контуру. Если переключатель разомкнут между двумя проверяемыми точками, то петля разомкнута и непрерывности нет.

    Большинство мультиметров издают звуковой сигнал при обнаружении замкнутого контура и непрерывности работы. Как правило, если нет звукового сигнала, он открыт и не является непрерывным. Тем не менее, модели без проверки целостности цепи могут измерять сопротивление, но не будут издавать звуковой сигнал, информирующий вас о целостности цепи.

    Тесты непрерывности

    могут помочь вам диагностировать невидимые проблемы со всеми видами электроники.

    Например, если вы используете тест целостности материнской платы, вы можете проверить, не взорвалась ли часть платы, которую вы не видите. Многие люди используют его для проверки различных выводов, которые входят в разъем питания ATX.

    Как работает проверка непрерывности?

    При касании щупами двух точек контакта мультиметр посылает на контакты небольшой ток.Он измеряет сопротивление в цепи с этим током и сообщает вам, работает ли цепь.

    Некоторые мультиметры имеют разные настройки для подачи звукового сигнала или отображения числа. Очень важно прочитать руководство, прилагаемое к измерителю, чтобы понять, что вы слышите и видите на показаниях.

    Какие меры безопасности необходимы для проверки целостности цепи?

    Вы всегда должны отключать все, что тестируете, от любого источника питания. Если вы тестируете что-то в своем доме, подключенное к предохранителям, отключите основной источник питания дома.Выполнение такого рода испытаний на устройстве, получающем питание от другого источника, может быть опасным.

    Какой символ на измерителе означает проверку непрерывности?

    Это зависит от того, какой мультиметр вы используете. Ищите диод, который похож на стрелку на линии, указывающую на стену. Это также может быть волновой символ. Проверьте свое руководство, чтобы быть уверенным.

    Как проверить целостность цепи с помощью мультиметра

    Использование мультиметра для проверки непрерывности должно быть довольно простым, и этот процесс может немного отличаться в зависимости от модели.Однако, если вы проверите свое руководство, вы должны найти различия перед началом и знать, где ваши шаги расходятся.

    1. Отключите тестируемое устройство от любого источника питания. Вы не хотите оставлять его подключенным при использовании мультиметра.
    2. Вставьте конец левого щупа в соответствующий порт на мультиметре.
    3. Вставьте конец правого щупа в соответствующий порт на мультиметре.
    4. Включите мультиметр. Вы хотите повернуть циферблат на Ом или Настройка проверки непрерывности .
    5. Установите диапазон на мультиметре в соответствии с сопротивлением, которое вы проверяете в настройке диапазона. Вы хотите использовать минимально возможное сопротивление, если вы тестируете контакты переключателя или другие вещи с низким значением сопротивления.
    6. Установите циферблат в соответствии с типом теста, который вы хотите запустить. В этом случае вы ищете тест непрерывности. Если вы не знакомы со значками на циферблате, обратитесь к руководству.
    7. Соедините два щупа и прислушайтесь к звуковому сигналу, который показывает, что они работают.Некоторые модели могут не издавать звука, и вам придется обратиться к экрану, чтобы увидеть, работает ли он. Ожидайте увидеть нулевое или низкое значение на экране. Если вы видите 1, это означает, что ваши зонды сломаны.
    8. Поместите один щуп в точку контакта, а другой щуп — в другую точку контакта.
    9. Прослушайте сигнал или посмотрите на экран, чтобы увидеть, есть ли между ними рабочая цепь. После того, как вы достанете ридер, снимите щупы с устройства.

    Это должно сообщить вам, работает ли цепь и есть ли непрерывность между двумя местами, к которым вы прикоснулись.Однако вы также можете использовать проверку целостности с помощью мультиметра, чтобы определить, какой провод в кабеле соответствует проводу на другом конце кабеля.

    Кабели часто состоят из скрученных пучков проводов, и вы не всегда можете сказать, какой из них на левом конце идет с каким на правом конце. Если вам нужно знать, проверьте следующим образом.

    1. Включите мультиметр. Отдельные провода с обеих сторон кабеля должны быть открыты, чтобы этот процесс работал. Кабель не должен быть подключен к каким-либо устройствам.
    2. Прикоснитесь левым щупом к проводу на левой стороне кабеля.
    3. Прикоснитесь правым щупом к проводу с правой стороны кабеля. Если он обнаружит непрерывность, вы должны услышать звук или увидеть его на экране. Если это не так, продолжайте.
    4. Переместите правый щуп к другому проводу с правой стороны кабеля. Дождитесь звукового сигнала или индикации на экране о наличии или отсутствии непрерывности.
    5. Продолжайте проверять провода с правой стороны, пока не найдете тот, который регистрирует непрерывность.Убедитесь, что левый щуп всегда соприкасается с левым проверяемым проводом, когда вы перемещаете правый щуп с одного провода на другой.

    Это поможет вам точно определить, какой провод подключен, даже если вы не можете проследить путь визуально.

    Что означают результаты проверки непрерывности?

    Если вещь, которую вы тестируете, сломана или не работает, вы увидите тестовое чтение OL, что означает разомкнутый цикл. Вы также можете увидеть неожиданно низкое или высокое сопротивление. В этом случае вам может потребоваться новая деталь, если вы не можете отремонтировать этот компонент.

    Существует два типа тестовых устройств, которые следует учитывать: нагрузочные и ненагруженные компоненты.

    • Компоненты без нагрузки, такие как предохранители или выключатели. Они не ограничивают силу, протекающую через них. Ожидайте увидеть низкие значения сопротивления, например, 0,1 Ом.
    • Компоненты нагрузки потребляют энергию и работают при определенном сопротивлении, которое зависит от устройства. Одним из примеров компонента нагрузки является двигатель. Вам нужно будет проверить, какое сопротивление требуется, и посмотреть, что измеряет мультиметр.

    Пока ненагруженный компонент показывает некоторое сопротивление, он должен работать нормально. Однако составляющая нагрузки с сопротивлением, которое регистрируется, но слишком мало для устройства, не будет работать правильно. Если сопротивление выходит за пределы допустимого диапазона, возможно, потребуется его ремонт или замена.

    Иногда обнаружение соединения с отсутствием непрерывности означает наличие короткого замыкания в проводе. Это также может сигнализировать о том, что он ослаблен, и его правильное крепление может решить проблему.

    Как всегда, прочтите руководство, чтобы понять вывод, который вы видите после выполнения теста.

    Помните, что даже провода и электроника, которые используются аккуратно и правильно, изнашиваются. У всего есть срок жизни. Таким образом, даже если вы не видите никаких проблем, когда смотрите на устройство, может быть невидимая проблема.

    Знание основ проверки целостности цепи с помощью мультиметра может помочь вам устранить все виды проблем, независимо от того, повторно используете ли вы старые детали компьютера или пытаетесь выяснить, почему устройство не работает.

    Проверка целостности цепи с помощью мультиметра

    Использование мультиметра – стр.

    Дата создания: 9 августа 2012 г.

    Для проверки непрерывности можно использовать мультиметр.Проверка непрерывности проводится для проверки наличия обрыва провода или дорожки на печатной плате (обрыв цепи). Проверка непрерывности также может проверить, не закорочен ли провод или дорожка на другой провод или дорожку (короткое замыкание).

    Когда в мультиметре используется функция непрерывности, провода мультиметра размещаются на любом конце провода или дорожки, мультиметр издает звуковой сигнал, если провод или дорожка не повреждены, т. е. непрерывны. Мультиметр действует как цепь зуммера, а провода действуют как переключатель.Когда выводы соприкасаются друг с другом или с любого конца проводника, цепь зуммера замыкается и звучит зуммер.

    В приведенных ниже видеороликах показано тестирование непрерывности различных элементов. Описание того, что делается, следует за каждым видео.

    Базовое тестирование непрерывности

    Выбор функции непрерывности

    Чтобы использовать функцию проверки целостности мультиметра, переключите шкалу мультиметра на функцию проверки целостности цепи. Соедините выводы мультиметра вместе, и вы должны услышать звуковой сигнал.Лучше всегда прикасаться к проводам вместе и проверять звуковой сигнал перед тестированием. Это сделано для того, чтобы вы знали, что функция непрерывности работает.

    Выполнение теста непрерывности

    В этом видеоролике проверяется кусок картона, чтобы убедиться, что полоса не повреждена, а также чтобы убедиться, что она не замкнута на одну из соседних полос (одну из полос рядом с ней).

    Второй мультиметр используется для проведения того же теста полосовой платы. Этот мультиметр имеет одну настройку шкалы как для проверки диодов, так и для проверки целостности цепи.

    Третий мультиметр (дешевый) не имеет звукового тестера целостности цепи. В этом случае используется тестер диодов, и на дисплее мультиметра отображается непрерывность.

    Провода от кабеля затем проверяются на непрерывность.

    Наконец, печатная плата (PCB) проверяется на непрерывность ее дорожек и проверяется, не закорочены ли дорожки друг на друга. Обычно проверяется каждый трек, но в этом видео в демонстрационных целях проверено лишь несколько.

    Проверка непрерывности на макетных платах

    В этом видео две разные макетные платы проверяются на непрерывность. Это показывает, что две макетные платы имеют разную конфигурацию горизонтальных направляющих. Первая макетная плата имеет горизонтальные направляющие, разделенные посередине. Вторая макетная плата имеет горизонтальные направляющие, которые проходят по всей длине макетной платы.

    Проверка кабеля на короткое замыкание

    В этом видео каждый провод в кабеле проверяется на предмет короткого замыкания на любой другой провод в кабеле.Провода на одном конце кабеля были вставлены в макетную плату для облегчения тестирования.

    Чтобы проверить каждый провод, провода измеряются по образцу – наденьте первый щуп на первый провод, а второй – на каждый второй провод по очереди. Теперь переместите первый измерительный провод ко второму проводу и проверьте все остальные провода справа от него вторым измерительным проводом, каждый по очереди. Следуйте этой схеме, каждый раз перемещая первый тестовый провод на один провод вверх, как показано на видео.

    Каждое замыкание одного провода на другой отмечается на листе бумаги.В конце видео показан другой конец кабеля. Соединения на бумаге соответствуют шортам на конце кабеля.

    Вернитесь к части 2 из 3:
    Измерение токаВ начало:
    Напряжение и сопротивление постоянного тока

    Как проверить электрические провода с помощью мультиметра (простые шаги)

    Проверять провод под напряжением всегда опасно — при проверке провода необходимы крайние меры предосторожности. Если провода оборвутся, убедитесь, что они не соприкасаются. Также хорошо отключить питание, пока вы не будете готовы проверить напряжение.Мультиметр — самый доступный инструмент для проверки напряжения проводов под напряжением. Хотя мультиметр сообщает вам, что провода находятся под напряжением (что означает, что по ним протекает некоторый ток), он также сообщает вам измерения напряжения.

    Таким образом, бесперебойная работа электроприборов зависит от безотказной работы проводов. Тем не менее, жизнь не всегда полна роз, так как вы можете столкнуться с определенными проблемами в электропроводке, препятствующей подаче электроэнергии.

    Столкнулись с перебоем в электроснабжении и не хотите ждать приезда электрика? Затем вы можете проверить электрический провод с помощью мультиметра, чтобы убедиться, что он неисправен или работает нормально.Итак, продолжайте читать этот пост, чтобы найти решение для всех ваших испытаний, связанных с проводкой!

    Важное примечание:
    Играть с проводами под напряжением довольно опасно; следует быть очень осторожным при обращении с приборами и оборудованием, связанным с электричеством. Помните! Это опасное дело; небольшая ошибка может привести к хаосу. Тем не менее, вы можете проверить провод с максимальной осторожностью и мерами безопасности.

    Мультиметры найдутся в каждом доме для мелких электрических задач. Вы можете использовать лучшие бренды мультиметров для проверки электрооборудования.Это несложно, но вам нужны конкретные рекомендации. Итак, начнем!

    Как проверить проводку дома

    Первым этапом выявления проблем является проверка проблемного провода. Для этого нужно проверить проводку дома. Вот шаги:

    Этап 1

    Было бы полезно, если бы вы были осторожны при работе с электрооборудованием. Так, вы должны носить специальные электрические защитные перчатки или резиновые перчатки, используемые для мытья посуды. Если у вас есть перчатки с латексным покрытием, используйте их поверх резиновых перчаток в целях безопасности при работе с горячими проводами.

    Этап 2

    Установите циферблат на 250 Альтернативный ток (A/C) и прикоснитесь щупами мультиметра к металлическому предмету или электрической коробке, чтобы проверить, хорошо ли он работает.

    Этап 3

    Нужно проверить мультиметром при подсоединении щупов к проводу от центрального электричества. Если мультиметр показывает напряжение в пределах 110-120 вольт (в этих странах 220 или 240 вольт, измерьте их значения соответственно), а лампочка горит, проводка горячая.

    Стрелка шкалы будет находиться в пределах 110-120 В. Если вы используете аналоговый мультиметр. Провод, подключенный к нагревательным приборам, таким как духовка, варочная вытяжка и водонагреватели, обычно находится в диапазоне от 240 до 250 В. Вам не нужно беспокоиться, если вы увидите скачок напряжения при проверке таких приборов.

    Как определить, горячий ли электрический провод

    После проверки электропроводки необходимо определить провод, который сильно нагревается во время эксплуатации.Это связано с тем, что горячий провод может вызвать короткое замыкание, что приведет к более серьезным авариям. Убедитесь, что у вас есть все необходимое оборудование во время тестирования. Для этого может потребоваться тестер и мультиметр, независимо от того, цифровой он или аналоговый.

    Этап 1

    Вам необходимо проверить ток или напряжение, как описано выше в разделе «Как проверить домашнюю электропроводку». Не забывайте принимать адекватные меры предосторожности при подключении проводов, чтобы избежать несчастных случаев.

    Этап 2

    Провода всегда подключены к определенным выключателям или кнопкам.Попробуйте включить соответствующие элементы управления, чтобы электричество текло по проводу. Нажмите переключатель дважды или трижды, чтобы убедиться, что при этом провод не горячий.

    Этап 3

    Вы должны проверить каждый провод таким образом. Это поможет вам определить, какой из них горячий. Во-первых, проследите корень провода, чтобы узнать, как он подключен к плате питания. Затем вы можете проверить горячие провода с помощью мультиметров Fluke, чтобы определить виновные провода во время проверки напряжения.

    Этап 4

    Вам необходимо проверить каждый провод один за другим, чтобы убедиться, что все работает нормально.Лучший способ пометить неисправный или горячий провод — наклеить белую ленту и написать H для горячего и N для отсутствия тока. Это поможет электрику в быстрой работе.

    Подробнее: Как использовать мультиметр для HVAC?

    Как проверить целостность длинного провода

    При тестировании электрических проводов нельзя забывать о линиях, по которым проходит электричество на заднем дворе или освещают ваш сад. Непрерывность питания в длинных проводах необходима для бесперебойной работы.Итак, пройдемся по шагам проверки длинных проводов:

    Этап 1

    Обычно мы пытаемся решить проблему, не понимая ее полностью. Было бы лучше, если бы вы не делали этого во время проверки непрерывности. Поэтому крайне важно понимать основы непрерывности питания в длинных проводах.

    Помните! Электрические провода являются не только разъемами, но и резисторами. В длинном проводе сопротивление увеличивается, потому что электроны сталкиваются с протонами чаще, чем в коротких кабелях.Это может привести к перебоям в подаче электроэнергии.

    Этап 2

    На этом этапе необходимо подготовить мультиметр. Включите мультиметр и установите параметры OHMS. Он должен отображать разомкнутый контур или 1. Мультиметр готов к проверке сопротивления, так как это значительная шкала измерения.

    Подключите щупы, вводя черный поиск в COM-порт и красный поиск в порт напряжения. Будьте осторожны при подсоединении щупов к правильным разъемам.

    Этап 3

    Теперь пришло время проверить длинный провод на непрерывность. Это довольно просто. Используйте цифровой мультиметр самого высокого качества для проверки сопротивления. Для этого вам нужно держать кнопку питания включенной. Вы также можете использовать аналоговый мультиметр, так как оба работают одинаково.

    Этап 4

    При проведении проверки целостности длинного провода необходимо установить мультиметр на 200 Ом. Вы, должно быть, думаете, почему? Как правило, короткие диапазоны используются для проверки электрических деталей или компонентов, а большой диапазон используется для проверки проводов.

    Этап 5

    Теперь прикрепите щупы к проводу и посмотрите показания. Провод имеет электрическую непрерывность, если вы получаете показание ровно три или любое число, близкое к этому. Если результаты намного меньше 3, это означает, что провод не имеет непрерывности, необходимой для электроприборов.

    Ступень 6

    После завершения тестирования обязательно отключите питание. Также отсоединил датчики!

    Подробнее: Как проверить напряжение 240 В с помощью мультиметра

    Советы и рекомендации по проверке проводов своими руками

    Надеюсь, вы поняли все, что описано в этом посте относительно проверки проводов с помощью мультиметра.Краткий обзор советов и рекомендаций может помочь вам больше:

    • Будьте готовы к проверке электропроводки, надев электрические рабочие костюмы и перчатки
    • Приобретите нужные устройства, такие как тестеры, дополнительные провода и лучшие бюджетные мультиметры
    • Отключите электропитание во время работы
    • Отрегулируйте настройки мультиметров в рекомендации
    • Подсоедините датчики к соответствующим портам
    • Внимательно наблюдайте и записывайте показания
    • Отметьте соответствующим образом поврежденные или горячие провода

    Внимание!!
    Не связывайтесь с ним, если вы сомневаетесь в своей способности работать с электрооборудованием.Не забудьте проконсультироваться с опытным электриком рядом с вами!

    Проверка напряжения в проводе

    Перед проверкой напряжения проверьте, под напряжением ли провода для этого, используйте тестер напряжения. Бесконтактный тестер напряжения отлично подходит, особенно для проводов, которые находятся за изоляцией или розеткой, или цифровые токоизмерительные клещи также покажут вам напряжение без какой-либо опасности.

    Если провода оголены или касаются металлического каркаса, необходимо использовать тестер напряжения.

    Тестер напряжения не сообщит вам величину напряжения, он может только показать наличие напряжения в данной области. Когда вы прикасаетесь к любому проводу или металлу, он просто загорается, или тестер издает гудение или чириканье, сообщая вам о наличии напряжения.

    Если ваш тестер напряжения показывает, что провода находятся под напряжением, вы можете проверить напряжение с помощью мультиметра.

    Как проверить напряжение мультиметром

    Включите мультиметр

    Переместите селектор, чтобы выбрать отмеченную букву V с символом переменного тока (~) рядом.В рамках этой функции несколько цифр обозначают разные диапазоны напряжения.

    Установите дисковый селектор на наименьшее число, превышающее ожидаемое напряжение в проводах. В Великобритании это 230В. Установите мультиметр на следующее число выше 230 В.

    Я выбираю правильный диапазон напряжения, чтобы увеличить разрешение и точность измерений.

    Этот шаг требуется не для всех мультиметров: Например, если ваш мультиметр имеет автоматический диапазон, то на его шкале нет цифр.Вы устанавливаете циферблат в положение V~, и мультиметр выберет правильный диапазон при измерении напряжения.

    Далее подключите щупы к мультиметру. Черный щуп вставляется в слот с пометкой COM, а красный щуп — в слот с пометкой VΩ.

    Для проверки оголенных проводов
    • Будьте особенно осторожны при измерении напряжения оголенного провода.
    • Коснитесь одним из выводов мультиметра любой металлической поверхности рядом с этими проводами. Металлический объект будет выступать в качестве эталона земли.
    • Затем используйте другой провод мультиметра, прикоснитесь концом провода к оголенным проводам и проверьте напряжение на каждом из проводов.
    • Электропроводка дома состоит из 3-х проводных цепей, только один провод имеет напряжение около 230 вольт, это провод под напряжением.
    • Два других провода, нейтральный и заземляющий, при измерении должны показывать показания, близкие к нулю.
    • Теперь измерьте провод под напряжением и нейтральный провод, чтобы определить напряжение в проводе под напряжением. Отметьте цветную красную и белую ленту на проводе под напряжением и нейтральном проводе, чтобы идентифицировать провод.Когда вы измеряете провод заземления и провод под напряжением, это даст вам измерения напряжения на проводе под напряжением.
    • Наконец, измерьте нейтральный провод и провод заземления, чтобы проверить наличие паразитного напряжения в нейтральном проводе.
    Подробнее: Как пользоваться автомобильным мультиметром

    Часто задаваемые вопросы:

    Что является основной причиной неисправности электропроводки?

    Основными причинами повреждения электрических проводов являются старение провода, механическое повреждение, разрушение оболочки кабеля, влага в изоляции, нагрев кабеля, электрические перегрузки, нападение грызунов и воздействие УФ-излучения.

    Что делать с оголенными проводами?

    Самый простой и легкий способ обезопасить оголенный провод — приклеить к нему изоленту. Изолента может помочь затянуть провод или ослабленные провода, которые не помещаются в колпачок. Вы можете использовать изоляционную ленту поверх оголенного провода, чтобы защитить себя и сохранить электропроводку в доме.

    Заключение

    Используйте мультиметр, аналоговый мультиметр, автоматический или ручной мультиметр или токоизмерительные клещи; это самый простой способ проверить напряжение в домашней проводке, независимо от того, находится ли поиск и устранение неисправностей в напряжении, которое является проводом под напряжением, или это нейтральный провод.Мы можем использовать оба провода для создания схемы с помощью мультиметра. Мультиметр сообщит вам точные измерения напряжения по умолчанию или любые более высокие значения из-за оголенной проводки или любых других неисправностей проводки или любого паразитного напряжения в системе проводки.

    Похожие сообщения:

    Как проверить конденсатор мультиметром в цепи

    Как измерить емкость

    На что обратить внимание перед покупкой мультиметра

    Как проверить целостность длинного провода (быстро и легко!) — Обновленный дом

    Непрерывность провода важна и может показать, соединены ли две вещи электрически.К счастью, вы можете легко проверить целостность длинного провода с помощью мультиметра. Между подключением мультиметра и чтением результатов следите за тем, как мы изучаем, как можно проверить целостность длинного провода.

    Самостоятельная работа электрика означает, что вам придется следить за целостностью проводов, которые вы устанавливаете. Это не всегда легко сделать. Непрерывный провод обычно является причиной неработающей цепи, внезапного отключения электроэнергии или других проблем в вашей сети.С короткими линиями это легко. Длинные линии? Не так много…

    Чтобы проверить целостность длинного провода, выполните следующие действия:

    1. Отсоедините оба конца длинного провода.
    2. Возьмите мультиметр и установите его на минимальное сопротивление со звуковым сигналом.
    3. Наденьте измерительный провод на оба конца провода.
    4. Если мультиметр издает звуковой сигнал и почти не имеет сопротивления, у вас непрерывный провод.

    Проверка целостности ваших проводов является обязательной, если вы хотите иметь возможность устранять большинство серьезных проблем с электричеством.Понимание того, как и почему этот метод тестирования может помочь вам получить наилучшие возможные результаты.

    Вам нужны услуги по электромонтажу или обновлению панели?

    Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

    НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

    Зачем нужен мультиметр для проверки целостности провода?

    Иногда нет. Если у вас очень короткий провод, вы обычно можете проверить целостность, посмотрев на него и попробовав небольшую схему на другой плате.Однако, когда вы работаете с очень длинными проводами, мультиметр — это единственный инструмент, который вы можете использовать, чтобы убедиться, что ваш провод непрерывен. На это есть несколько причин:

    • В отличие от очень коротких проводов, вы не всегда можете увидеть весь пролет проводки. Иногда вам может понадобиться проверить целостность провода, идущего из кухни в гостиную. Большая часть этого провода будет закрыта стенами, поэтому вы не сможете визуально проверить, изношен он или нет.
    • У вас может быть обрыв провода внутри корпуса провода. Существует распространенное заблуждение, что для возникновения обрыва провода необходимо, чтобы внешняя часть провода была изношена. Это неправда. Иногда внешняя оболочка провода остается неповрежденной, но провод ломается пополам из-за плохого качества или коррозии.
    • Это быстрая процедура. В первый раз использовать мультиметр может быть пугающе, но как только вы освоитесь, потребуется пара минут, чтобы сделать более длинный провод от до .Кривая обучения здесь довольно крутая, поэтому, немного повозившись, вы можете ожидать, что освоитесь.
    • Мультиметр может помочь диагностировать проблемы с проводкой, которые в противном случае было бы трудно диагностировать. По показаниям мультиметра можно многое сказать. Ваш провод действительно непрерывен? Он изнашивается и теряет свою структуру? Это вам покажет мультиметр.

    Чтение результатов мультиметра

    При непрерывном считывании исправного провода вы почти не получите сопротивления, а также услышите звуковой сигнал мультиметра.Если вы слышите звуковой сигнал, но видите большее сопротивление, возможно, у вас есть провод, который был закорочен, слегка изношен и едва висит на своей непрерывности. С другой стороны, если вы вообще не слышите звуковой сигнал, ваш провод больше не имеет целостности. Где-то в миксе он сломался.

    Когда провод имеет нулевое сопротивление, это означает, что ваш провод представляет собой полностью замкнутую цепь. Это означает, что нет места, где есть открытая сторона, где электричество может просто терять свою мощность, и нет открытых концов.

    Что означает сопротивление на мультиметре?

    Сопротивление на мультиметре показывает, с каким трением приходится сталкиваться электричеству, когда оно проходит по проводу.Наилучшее возможное значение сопротивления, которое вы можете получить, составляет 0 Ом. 0 — это то, что происходит, когда вы касаетесь двух концов провода вместе. Все хорошие проводные соединения имеют сопротивление менее 0,5 Ом, а большинство цепей имеют сопротивление в доли Ома.

    Если вы получаете мультиметр на 200 или бесконечность (зависит от считывателя), то у вас где-то в проводе обрыв. Это означает, что он не является непрерывным и что где-то есть разрыв.

    Что делать, если провод потерял целостность?

    Провод, потерявший целостность, мало что вам даст.На самом деле, это ничего не даст. Это мертвый провод. Оно перестало быть и в настоящее время тоскует по фьордам. Так как провод оборван, нужно сделать одно из двух:

    • Вы можете залатать его дополнительным проводом. Если вам удобно резать провода, использовать изоленту и искать места, где происходит конкретный разрыв, латание провода имеет большой смысл. Однако это, как правило, трудоемкая задача, которая может оказаться неэффективной, поскольку перерывы могут происходить более чем в одном месте.
    • Вы также можете заменить провод. Замена провода — самый надежный способ обеспечить полностью непрерывное соединение. Хотя это может быть немного дороже, часто это может быть менее трудоемким в зависимости от качества провода.

    Все ли провода имеют сопротивление?

    Все провода будут иметь небольшое сопротивление просто потому, что электричество проходит через среду, а не через воздух. В большинстве случаев сопротивление, которое вы получаете от проводки или схемы, будет незначительным.В конце концов, проводники предназначены для передачи электричества в разные места практически без сопротивления.

    Какие факторы влияют на сопротивление ваших проводов?

    Хотите знать, почему показания вашего мультиметра странные? Интересно, почему немного не так? Есть несколько факторов, влияющих на ожидаемое сопротивление вашей проводки. Ниже приведены наиболее распространенные причины, по которым вы можете увидеть число, отличное от 0, на этом мультиметре.

    • Самой большой проблемой, конечно же, является материал, из которого сделаны провода. Некоторые материалы вызывают сопротивление с большей вероятностью, чем другие. Это было особенно верно для старых проводов, которые могли иметь примеси.
    • Говоря о примесях, качество проволоки также играет роль. Когда мы говорим это, мы имеем в виду такие вещи, как убедиться, что провод не подвергся коррозии, заметить видимую ржавчину или налет на проводе, если он подвергался воздействию воздуха, а также убедиться, что крысы не поедают его. ваши вещи.
    • Длина проводки также играет важную роль. Более длинный провод означает, что вам придется иметь дело с большим сопротивлением, в то время как более короткие провода будут иметь меньшее сопротивление.
    • Последним фактором, который может повлиять на сопротивление провода, является его толщина. Очень толстые провода, как правило, имеют более высокое сопротивление просто потому, что электричество должно двигаться больше, чтобы добраться до конечного пункта назначения.

    Что делать, если несколько проводов потеряли целостность?

    Допустим, вы тестировали кучу проводов, проходящих по всему дому, только для того, чтобы заметить, что некоторые из них потеряли целостность.Это должно быть поводом для беспокойства, потому что есть большая вероятность, что есть что-то, что заслуживает домашнего осмотра. Во многих случаях это признак того, что конструкция вашего дома поражена плесенью, едкими химическими веществами или крысами на жующем сгибателе.

    Конечно, не все дома будут страдать от невыявленного заражения мышами, когда несколько проводов выходят из строя. Во многих случаях то, что вы видите, является побочным продуктом дома со старыми проводами. Это особенно верно, если вы не меняли электропроводку в своем доме более 20 лет.В этом случае вы, возможно, захотите изучить стоимость ремонта дома.

    Вам нужны услуги по электромонтажу или обновлению панели?

    Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

    НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

    Связанные вопросы

    Можно ли проверить целостность провода под напряжением?

    Вот что в этом вопросе: то, что вы можете, не означает, что вы должны это делать.Существуют методы, которые вы можете использовать, чтобы проверить, является ли провод под напряжением непрерывным, но это не значит, что это хорошая идея. В целях безопасности и простоты использования мы настоятельно рекомендуем проверять целостность проводов только после того, как вы отключите питание указанного провода.

    Как узнать, что в вашем доме плохой провод?

    Есть несколько подсказок. Если ваши провода хорошо подключены, но вы не получаете питание к определенной розетке, есть вероятность, что у вас плохой провод. Аналогичным образом, если вы заметили, что в вашем доме постоянно срабатывает выключатель, когда вы подключаете предметы к определенной розетке, это может быть признаком того, что вам нужно проверить проводку в вашем доме.

    Если из-за короткого замыкания вышла из строя проводка, возможно, вы услышали треск или почувствовали запах гари за стенами. Вы также можете заметить, что провода больше не работают. В более крайних случаях плохой провод, вызванный коротким замыканием, также может вызвать небольшой пожар или выброс дыма из вилки.

    Почему провода выходят из строя?

    Провод выходит из строя по множеству причин. Иногда это из-за возраста проводов. В других случаях это короткое замыкание или наводнение, которое могло повредить проводку.Даже больше раз, это изнашивается. Никогда не бывает легко определить, что происходит.

    Связанные руководства

    Оссиана Тепфенхарт

    Оссиана Тепфенхарт — опытный писатель, специализирующийся на дизайне интерьера и общих советах по дому. Писательство — это ее жизнь, и это то, что она делает лучше всего. Ее интересы включают искусство и инвестиции в недвижимость.

    Недавно опубликовано

    ссылка на Ужасный запах гнезда тараканов — как определить, что это заражение ссылка на стандартные размеры гранитных плит (с чертежами)

    Стандартные размеры гранитных плит (с чертежами)

    Кухня является одним из самых важных факторов продажи дома, а также одной из самых трудолюбивых комнат.Гранитные столешницы — популярное дополнение к кухне, но они могут стать дорогими, если вы…

    Как определить, находится ли провод под напряжением без тестера (2022)

    Предупреждение о безопасности. Никогда не проверяйте провода, если вы не являетесь квалифицированным электриком. Также не работайте на проводе под напряжением, если не отключено питание от блока потребителя.

    Для тестирования любых электрических проводов первым и очевидным выбором является тестер.Однако в некоторых случаях у вас может не быть тестера наготове. Так можно ли без тестера определить жив провод или нет?

    Да, это возможно.

    Примечание. Существует несколько типов электрических тестеров. Будем считать, что у вас нет бесконтактных тестеров или тестеров индуктивности и отвертки тестера для этого поста.

    Начнем.

    Используйте мультиметр

    Использование цифрового мультиметра — это самый простой способ определить, находится ли провод под напряжением без тестера.Это также самый безопасный способ проверить провод под напряжением, особенно если он оголен.

    Настройте мультиметр, повернув циферблаты в положение V на устройстве. В домашних условиях он должен быть ниже настройки кондиционера. В большинстве цифровых мультиметров вы также найдете ~ рядом с V.

    .

    Теперь вам нужно выбрать диапазон напряжения на мультиметре. Электрические розетки в Великобритании имеют напряжение 230В, поэтому на мультиметре нужно выставить диапазон выше этого числа.

    Если вы не видите много цифр на мультиметре, вероятно, у него есть функция автоматического выбора диапазона.В этом случае вам просто нужно установить циферблат в положение V~, и он автоматически сработает, когда поднимет напряжение.

    Что касается щупов, то черный подключается к общему разъему COM. С другой стороны, красный щуп входит в гнездо VΩ. Это может быть слева или справа, в зависимости от модели вашего мультиметра.

    Проверка оголенного провода под напряжением с помощью мультиметра

    Работа с оголенными проводами всегда требует повышенного внимания, так что вам следует принять это к сведению.Ношение пары утепленных перчаток по-прежнему необходимо. Вам также следует подумать о том, чтобы стоять на изолированном или резиновом коврике, чтобы предотвратить поражение электрическим током.

    Вот пара защитных перчаток высокого напряжения, которые нам нравятся. Он имеет правильное сочетание безопасности и цены.

    Поднесите один измерительный щуп к любой металлической поверхности, чтобы он служил эталоном заземления. Это может быть винт, металлическая труба или даже прибор.

    Затем возьмите другой измерительный провод и коснитесь им каждого из проводов.В идеале два из трех проводов должны показывать показания от нуля до почти нуля. Это ваша земля и нулевой провод. С другой стороны, другой провод должен давать показания около 230 В, это ваш провод под напряжением.

    Проверка провода под напряжением в выключателе

    Другой случай, когда вам может понадобиться проверить провод под напряжением, находится в коммутаторе. В этом случае вам нужно отвинтить переключатели, чтобы вы могли получить доступ к терминалу.

    Подсоедините один из измерительных проводов к клемме заземления, а другой — к проводу под напряжением.Когда вы проверяете показание, оно должно быть около 230 В, плюс-минус.

    Проверка провода под напряжением в розетке

    Примечание. Если у вас есть тестер розеток, вы также можете использовать его для проверки напряжения, прежде чем продолжить. Он прост в использовании и относительно дешев. Проверьте этот тестер розеток от Klein tools.

    Проверка проводов в розетке проста и безопасна. Тем не менее, вы всегда должны соблюдать необходимые меры безопасности, в том числе носить изолированные перчатки.

    Черный щуп входит в паз слева. В левый слот обычно подключается нейтральный провод. Затем вы можете приступить к вставке красного щупа в правый слот. Если показание регистрирует от 230 до 250 В, у вас есть провод под напряжением, работающий с правильным напряжением.

    Проверка провода под напряжением за стеной

    В некоторых случаях вам может понадобиться проверить провода за стеной. В таких случаях лучше всего использовать Ultra-wideband или UWB. Эти похожие на радар устройства позволяют проверить, находится ли провод под напряжением, не снося стены.

    Сверхширокополосные устройства профессионального качества и могут быть очень дорогими. Кроме того, эти усовершенствованные детекторы проводов не удобны в использовании и требуют определенного уровня подготовки. Вот почему вы увидите, что их используют только квалифицированные электрики. У Bosch есть хороший выбор сверхширокополосных устройств. Этот детектор проводов под напряжением, в частности, является фаворитом нашей команды из-за его эффективности цены и производительности.

    Советы по безопасному тестированию проводов под напряжением

    • Используйте зажимы на измерительных проводах при работе с проводами.Таким образом, вы используете только одну руку для проверки кабелей. Нам нравится использовать этот набор тестовых зажимов для мультиметра. Он поставляется в широкой цветовой гамме, что позволяет легко определить, с какими проводами вы работаете. Кроме того, цена является непревзойденной.
    • Если вам попался провод и вы не можете определить его по цветовому коду, проследите его до потребительского блока. Только если вы можете идентифицировать его как часть прибора или устройства, вы должны проверить его с помощью мультиметра.
    • В случаях, когда вы выкапываете неизвестный кабель или находите его валяющимся поблизости, не пытайтесь проверить провод самостоятельно.Немедленно очистите место и вызовите квалифицированного электрика.
    • Работа с проводами под напряжением чрезвычайно опасна. Если вы сомневаетесь в своей способности проверить провод или использовать мультиметр, вызовите электрика, чтобы он выполнил эту работу.

    Заключение

    Проверка проводов под напряжением может быть легкой или опасной в зависимости от того, кто и как к этому подходит. Для квалифицированного электрика это одна из самых простых работ. Однако без должного опыта и инструментов это может нанести серьезный вред.

    Наем электрика, без сомнения, является одной из самых дорогих работ в любом домашнем хозяйстве. Однако это гораздо дешевле, чем получить травму или что-то похуже. А поскольку работа с проводами под напряжением требует большей осторожности, не стесняйтесь прибегать к услугам электрика.

    .

Добавить комментарий

Ваш адрес email не будет опубликован.
