Диод м7 чем заменить. Диод М7: характеристики, аналоги и замена выпрямительного диода

Какие характеристики имеет диод М7. Какими диодами можно заменить М7. Какие аналоги М7 существуют среди отечественных и зарубежных производителей. Где применяется диод М7 и в каких корпусах выпускается.

Основные характеристики и особенности диода М7

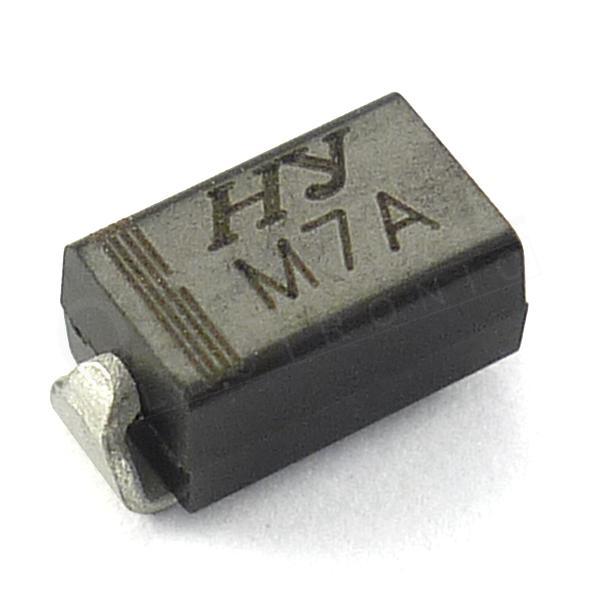

Диод М7 (SM4007) — это кремниевый выпрямительный диод общего назначения, предназначенный для поверхностного монтажа. Рассмотрим его ключевые параметры и особенности:

• Максимальное обратное напряжение: 1000 В
• Максимальный прямой ток: 1 А
• Максимальный импульсный ток: 30 А
• Прямое падение напряжения: 1 В (при токе 1 А)
• Обратный ток утечки: 5 мкА (при 25°C)
• Диапазон рабочих температур: -55°C до +150°C
• Корпус: SMD (SMA, SMB, MELF и др.)

Основные достоинства диода М7:

• Малые токи утечки
• Низкое прямое падение напряжения
• Высокая надежность
• Широкий диапазон рабочих температур
• Компактные размеры для поверхностного монтажа

Применение диода М7 в электронных схемах

Благодаря своим характеристикам, диод М7 находит широкое применение в различных электронных устройствах:

• Выпрямители в источниках питания
• Защита от обратной полярности
• Формирование импульсов
• Детектирование сигналов
• Схемы коммутации
• Логические схемы

Диод М7 особенно популярен в портативной электронике, автомобильной электронике и промышленном оборудовании, где требуются компактные и надежные компоненты.

Аналоги диода М7 среди отечественных производителей

Для замены диода М7 можно использовать следующие отечественные аналоги:

• КД210В: Uобр = 1000 В, Iпр = 1 А
• 2Д220Г/И: Uобр = 1000 В, Iпр = 3 А
• КД243Ж: Uобр = 1000 В, Iпр = 1,6 А
• КД257Д: Uобр = 1000 В, Iпр = 3 А
• КД258Д: Uобр = 1000 В, Iпр = 3 А

При выборе замены следует учитывать не только электрические параметры, но и тип корпуса, чтобы обеспечить совместимость с печатной платой.

Зарубежные аналоги диода М7

Среди зарубежных производителей можно найти следующие аналоги диода М7:

• 1N4007: Классический аналог в корпусе DO-41
• S1M: Аналог в корпусе DO-214AC (SMA)
• 1N5408: Более мощный аналог (3 А) в корпусе DO-201AD
• BYV27: Быстродействующий аналог
• STTH1L06: Высокоскоростной аналог от STMicroelectronics

Эти диоды имеют схожие или улучшенные характеристики по сравнению с М7 и могут использоваться в большинстве приложений.

Особенности выбора замены для диода М7

При выборе замены для диода М7 необходимо учитывать следующие факторы:

1. Максимальное обратное напряжение: должно быть не менее 1000 В
2. Максимальный прямой ток: не менее 1 А для прямой замены
3. Прямое падение напряжения: желательно не выше, чем у М7
4. Время обратного восстановления: важно для высокочастотных применений
5. Тип корпуса: должен соответствовать посадочному месту на плате
6. Температурный диапазон: не уже, чем у оригинального диода

Важно помнить, что прямая замена не всегда возможна, и в некоторых случаях может потребоваться корректировка схемы или выбор компонента с улучшенными характеристиками.

Корпуса диода М7 и их особенности

Диод М7 выпускается в различных корпусах для поверхностного монтажа:

• SMA (DO-214AC): Наиболее распространенный вариант
• SMB (DO-214AA): Для более высоких токов
• MELF (DO-213AB): Цилиндрический корпус
• SOD-123: Сверхминиатюрный корпус
• SOD-323: Ультраминиатюрный корпус

Выбор корпуса зависит от требований к размерам устройства, рассеиваемой мощности и технологии монтажа. Например, корпус SMA обеспечивает хороший баланс между размерами и токонесущей способностью, в то время как SOD-123 подходит для сверхкомпактных устройств.

Параметры надежности и долговечности диода М7

Надежность и долговечность являются важными характеристиками для выпрямительных диодов. Для диода М7 типичны следующие показатели:

• Средняя наработка на отказ (MTBF): более 1 000 000 часов
• Устойчивость к термоциклированию: более 1000 циклов
• Устойчивость к влажности: 85% RH при 85°C в течение 1000 часов
• Стойкость к электростатическому разряду: до 8 кВ (модель человеческого тела)

Эти параметры обеспечивают высокую надежность диода М7 в различных условиях эксплуатации, что делает его подходящим для применения в ответственных электронных устройствах.

Сравнение диода М7 с современными альтернативами

С развитием технологий появляются новые типы диодов, которые могут превосходить М7 по некоторым параметрам:

• Диоды Шоттки: Более низкое прямое падение напряжения, но меньшее обратное напряжение
• SiC-диоды: Высокая рабочая температура и низкие потери, но выше стоимость
• Сверхбыстрые диоды: Меньшее время восстановления, подходят для высокочастотных применений

Однако диод М7 остается популярным выбором благодаря оптимальному сочетанию характеристик, надежности и стоимости для многих стандартных применений.

SMD Диод M7: характеристики, аналоги, модификации

M7 (SM4007) — кремниевые выпрямительные диоды общего назначения. Конструктивное исполнение – SMD-корпуса для поверхностного монтажа (MELF, SMA, SMB, SM-1, SOD-123 и др.).

Характерные особенности

• Предназначены для поверхностного монтажа.
• Кристалл пассивирован стеклом.
• Малые токи утечки (обратные токи).
• Малое падение напряжения в открытом состоянии, значительный прямой анодный ток.
• Эпоксидное покрытие имеет классификацию по воспламеняемости по UL 94V-0.
• Катод обозначен цветной полосой.
• Высокотемпературная пайка погружением до 10 сек. при температуре до 265°С.

Характеристики, представленные ниже в таблицах, определялись в следующем режиме: температура внешней среды, если не указано иное, T_a = 25°C. Однофазная сеть, частота 60 Гц, одна полуволна тока, индуктивная или резистивная нагрузка. При емкостной нагрузке значения токов необходимо уменьшить на 20%.

Предельные эксплуатационные характеристики

Характеристика, ед. измерения	Обозначение	Особенности измерений	Величина
Максимальное повторяющееся обратное напряжение, В	URRM	—	1000
Максимальное среднеквадратичное обратное напряжение, В	URSM	—	700
Максимальное блокирующее обратное напряжение постоянного тока, В	UDC	—	1000
Максимальный среднеквадратичный прямой ток, А	IF(AV)	60 Гц, полуволна синусоидального тока, 1 цикл, Ta = 25°C.	1
Максимальный неповторяющийся ударный прямой ток, А	IFSM	60 Гц, полуволна синусоидального тока, 1 цикл, Ta = 25°C.	30
Диапазон рабочих температур п/п структуры, °С	TJ	—	-55°С…+125°С
Диапазон температур хранения, °С	Tstg	—	-55°С…+150°С

Электрические параметры

Характеристика, ед. измерения	Обозначение	Особенности измерений		Величина
Максимальное падение напряжения в прямом направлении, мгновенное значение, В	UFM	IFM = 1,0 А		1
Максимальный обратный постоянный ток при номинальном блокирующем напряжении, мкА	IRM	URM = URRM	Ta = 25°C	2,5
			Ta = 125°C	50
Тепловое сопротивление (типовое значение), °С/Вт	RƟJA	P/n-переход – внешняя среда		55
Емкость p/n-перехода при обратном напряжении (типовое значение), пФ	CJ	f = 1МГц, URM = 4 В постоянного тока.		12

Модификации диодов типа M7 (SM4007 от различных производителей)

Тип	URRM/URSM/UDC, В	IF(AV), А	IFSM, А	TJ, °С	TSTG, °С	UFM, В	IRM, А TA = 25°C	IRM, А TA = 125°C	RƟJL /RƟJA °C/Вт	CJ, пФ	Корпус	Маркировка
M7	1000/700/1000	1	30	-55°C…+125°C	-55°C…+125°C	1	2,5	50	-/55	12	SMA-W (DO-214AB)	—
SM4007 ٭	1000/700/1000	1	30	-65°C…+175°C	-65°C…+175°C	1,1	10	50	30/75	15	SMB (DO-214AA)	—
SM4007	1000/700/1000	1	30	-55°C…+150°C	-55°C…+150°C	1,1	5	50	-/50	15	MELF (DO-213AB)	—
SM4007	1000/700/1000	1	30	-55°C…+150°C	-55°С…+150°C	1,1	5	100	-/40	15	MELF	—
SM4007	1000/700/1000	1	30	-65°C…+175°C	-65°C…+175°C	1,1	5	50	20/50	15	MELF	—
SM4007	1000/700/1000	1	30	-65°C…+175°C	-65°C…+175°C	1,1	5	50	30/75	15	MELF	—
SM4007	1000/700/1000	1	30	-65°C…+150°C	-65°C…+150°C	1,1	5	50	30/75	15	MELF (DO-41)	—
SM4007	1000/700/1000	1	30	-65°C…+175°C	-65°C…+175°C	1,1	5	50	-/50	15	SM-1	—
SM4007	1000/700/1000	1	30	-65°C…+175°C	-65°C…+175°C	1,1	5	50	20/-	15	SM-1	—
SM4007A	1000/700/1000	1	30	-65°C…+175°C	-65°C…+175°C	1,1	5	50	-/50	15	SMA (DO-214AC)	—
SM4007A	1000/700/1000	1	30	-55°C…+125°C	-55°C…+125°C	1,1	5	50	-/50	15	SMA	—
SM4007M	1000/700/1000	1	30	-55°C…+150°C	-65°C…+175°C	1,1	5	50	30/60	15	SOD-123M	A7
SM4007Q	1000/700/1000	1	30	—	—	—	—	—	—	—	DO-213AB	—
SM4007AM	1000/700/1000	1	30	-55°C…+150°C	-55°C…+150°C	1,1	5	50	22/30	9	SMAM	S1M
SM4007DT	1000/700/1000	1	40	-55°C…+150°C	-55°C…+150°C	1	5	50	9/39	6,5	SOD-123DT	P7A
SM4007FL	1000/700/1000	1	25	-55°C…+150°C	-55°C…+150°C	1,1	5	50	20/-	15	SOD-123FL	D7
SM4007JD	1000/700/1000	1	30	-55°C…+150°C	-55°C…+150°C	1,1	5	50	20/40	9	SOD-123JD	A7
SM4007MH	1000/700/1000	1	25	-55°C…+150°C	-65°C…+175°C	1,1	5	50	-/60	15	SOD-123MH	A7
SM4007PL	1000/700/1000	1	25	-65°C…+175°C	-65°C…+175°C	1,1	5	50	-/50	15	SOD-123FL	A7
SM4007WS	1000/700/1000	0,3	10	-65°C…+150°C	-65°C…+150°C	1	5	50	-/50	15	SOD-323	T7
SM4007SPT	1000/700/1000	1	30	-65°C…+175°C	-65°C…+175°C	1	5	50	20/50	15	SOD-123S	—
SM4007LFR	1000/700/1000	1	30	-55°C…+175°C	-55°C…+175°C	1,1	5	—	—	15	MELF	—

٭ — в таблице диоды SM4007 одинакового обозначения – от различных производителей.

Те же данные представленны в виде картинки.

Примечание: данные в таблицах взяты из даташип компаний-производителей.

Аналоги

Для замены M7 могут подойти диоды кремниевые, диффузионные, выпрямительные, предназначенные для использования в источниках питания и преобразовательных устройствах аппаратуры общего назначения.

Отечественное производсто

Тип	URRM	IF(AV)	IFSM	TJ	UFM	IRM TA = 25°C	IRM TA = 125°C	Корпус
SM4007	1000	1	30	-55°C.…+125°C	1	2,5	50	SMA-W (DO-214AB)
КД210В	1000	10	50	≤ 140°С	1	≤ 4,5 мА		КД-11
2Д220Г/И	1000	3	60	—	1,2/1,0	45 мкА	1,5 мА	КД-10
2Д230Г/И	1000	3	60	-60°C.…+125°C	1,5/1,3	45 мкА	1,5 мА	КД-11
КД243Ж	1000	1	6	-60°C….+125°C	1,1	10 мкА	0,1 мА	КД-4Б
КД248А/Б/К	1000	3,0/1,0/1,5	9,6/3,2/4,8	-60°C…+125°C	1,4	40 мкА		КД-16
2Д254	1000	1	3,2	—	1,5	—	—	—
КД257Д	1000	3	15	-60°C….+85°C	1,5	0,2 мА	—	КД-29С
КД258Д	1000	3	7,5	-60°C….+85°C	1,6	2 мкА	—	КД-29А

Зарубежное производство

Тип	URRM/URSM/UDC, В	IF(AV), А	IFSM, А	TJ, °С	UFM, В	IRM, мкА TA = 25°C	IRM, мкА TA = 125°C	RƟJL, °C/Вт	RƟJA, °C/Вт	CJ, пФ	Корпус
SM4007	1000/700/1000	1	30	-55°C.…+125°C	1	2,5	50	—	55	12	SMA-W (DO-214AB)
1N4145	1000/700/1000	3	300	-55°C….+150°C	1	10	100	—	20	35	DO-27
1N4249	1000/700/1000	1	40	-65°C…+200°C	1,2	1	25	—	—	—	GPR-1A
1N4948	1000/700/1000	1	30	-65°C….+150°C	1,3	5	50	—	50	15	DO-41
1N5054	1000/700/1000	1,5	48	-65°C….+170°C	1,3		500	—	—	—	DO-41
1N5408	1000/700/1000	3	200	-65°C….+200°C	1	5	100	—	40	50	DO-201AD
1N5622	1000/700/1000	1	50	-65°C….+200°C	1,2	0,5	25	—	—	35	GPR-1A
BY133	1300/940/1300	1	30	-55°C…+150°C	1,1	5	200	—	50	15	DO-41
BY255	1300/- /1300	3	100	-50°C….+150°C	1,1	20	—	—	25	—	DO-201
BY227MGP	1250/875/1250	2	60	-65°C….+175°C	1,5	5	100	—	—	25	DO-15
BYD57M	1000/-/1000	1	5	-65°C…+175°C	2,1	5	100	30	150	20	SOD87
BYT-11	URRM = 1000	1	35	-55°C….+150°C	1,3	20	—	—	60	—	F126
BYT51M	URRM = 1000	1	50	-55°C…+175°C	1,1	1	100	—	45	—	DO-15
BYT54M	1000/700/1000	1,25	30	-55°C….+175°C	1,5	5	150	—	45	—	DO-41
BYV36E	1000/700/1000	1,6	30	-55°C…+150°C	1,45	5	100	—	45	18	DO-15
BYV96E	1000/700/1000	1,5	35	+175°C	1,6	5	150	—	50	—	DO-15
BYW56GP	1000/700/1000	2	50	-65°C….+175°C	1	5	100	—	35	50	DO-15 DO-204AC
GP210	1000/700/1000	2	70	-65°C…+175°C	1,1	5	50	—	—	40	—
GPP15M	1000/700/1000	1,5	60	-65°C….+175°C	1,1	5	—	—	—	25	DO-15
GPP10M	1000/700/1000	1	30	-65°C…+125°C	1	5	50	—	50	15	DO-41
GPP20M	1000/700/1000	2	70	-65°C….+125°C	1	5	50	—	40	20	DO-15
GP15M	1000/700/1000	1,5	50	-55°C…+150°C	1,1	5	100	—	—	20	DO-15
GP110	1000/700/1000	1	50	-65°C….+175°C	1	0,5	30	—	30	10	DO-41
MUR1100F	1000/700/1000	1	35	-55°C….+150°C	1,75	5	50	—	—	20	SOD-123F
RGP15M	1000/700/1000	1,5	50	-65°C….+175°C	1,3	5	200	—	30	25	DO-15
RGP110	1000/700/1000	1	50	-65°C….+175°C	1,2	0,5	25	—	55	15	DO-41

Те же данные представленны в виде картинки.

Примечание: данные таблиц получены из даташит компаний-производителей.

Графические иллюстрации характеристи

Рис. 1. Ограничение анодного тока в открытом состоянии I_F(AV) (среднеквадратичное значение) при увеличении температуры подводящих контактов T_L.

Характеристика снята при однофазном токе, полуволне 60 Гц. Нагрузка резистивная или индуктивная. Длина подводящих контактов составляет 9,5 мм (надпись на поле рисунка).

Рис. 2. Ограничение амплитуды ударного прямого тока I_FSM при увеличении количества прошедших через диод полуволн ударного тока длительностью 8,3 мс.

Метод испытания JEDEC: одиночная синусоидальная полуволна длительностью 8,3 мс (надпись на поле рисунка).

N [60 Гц] – количество циклов по методу JEDEC.

Рис. 3. Вольтамперная характеристика диода в проводящем направлении (прямая ветвь) – зависимость мгновенного значения анодного тока I_F от приложенного прямого напряжения анод-катод U_F (мгновенное значение).

Характеристика снята при температуре p-n перехода T_J = 25°C.

Длительность испытательного импульса (Pulse Width) = 300 мкс. Скважность (Duty Cycle) = 1%.

Рис. 4. Вольтамперные характеристики диода в непроводящем направлении (обратная ветвь) – зависимость мгновенного значения обратного тока (тока утечки) I_RM от обратного приложенного напряжения U_RM (в процентах от пикового значения).

Характеристика снята при двух значениях температуры p-n перехода: 25°С и 100°С.

Рис. 5. Типичная зависимость емкости p-n перехода диода C_J от величины приложенного обратного напряжения U_R.

M7 (аналог S1M, MRA4007T3) — РАДИОМАГ РКС КОМПОНЕНТЫ

M7 Производитель: MIC 1A; 1000V packaging: tape&reel; diode M7 smd DP M7 количество в упаковке: 5000 шт	под заказ 300000 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: MIC 1A; 1000V packaging: tape&reel; diode M7 smd DP M7 количество в упаковке: 5000 шт	под заказ 54000 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: MIC 1A; 1000V packaging: tape&reel; diode M7 smd DP M7 количество в упаковке: 5000 шт	под заказ 50000 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: MIC 1A; 1000V packaging: tape&reel; diode M7 smd DP M7 количество в упаковке: 5000 шт	под заказ 150 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: MIC 1A; 1000V packaging: tape&reel; diode M7 smd DP M7 количество в упаковке: 5000 шт	под заказ 50000 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: MIC 1A; 1000V packaging: tape&reel; diode M7 smd DP M7 количество в упаковке: 5000 шт	под заказ 100000 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: Diotec Semiconductor Rectifier Diode Switching 1KV 1A 1500ns 2-Pin SMA T/R	под заказ 262498 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: LGE 1A; 1000V packaging: tape&reel; diode M7 smd LGE DP M7 q количество в упаковке: 5000 шт	под заказ 1610 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: LGE 1A; 1000V packaging: tape&reel; diode M7 smd LGE DP M7 q количество в упаковке: 5000 шт	под заказ 5000 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: LGE 1A; 1000V packaging: tape&reel; diode M7 smd LGE DP M7 q количество в упаковке: 5000 шт	под заказ 80000 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: DIOTEC DIODE 1A 1000V SMA	под заказ 150000 шт срок поставки 28-40&nbspдня (дней)
M7 Производитель: KINGTRONIC 1A; 1000V; packing: tape/reel diode M7 SMAF Kingtronics DP M7 Kt количество в упаковке: 5000 шт	под заказ 500 шт срок поставки 14-28&nbspдня (дней)
M7 Производитель: Diotec Semiconductor Description: DIODE STD SMA 1000V 1A Current — Reverse Leakage @ Vr: 5 µA @ 1000 V Voltage — Forward (Vf) (Max) @ If: 1.1 V @ 1 A Voltage — DC Reverse (Vr) (Max): 1000 V Part Status: Active Operating Temperature — Junction: -50°C ~ 150°C Supplier Device Package: DO-214AC, SMA Current — Average Rectified (Io): 1A Reverse Recovery Time (trr): 1.5 µs Speed: Standard Recovery >500ns, > 200mA (Io) Diode Type: Standard Mounting Type: Surface Mount Package / Case: DO-214AC, SMA Packaging: Tape & Reel (TR)	под заказ 10118000 шт срок поставки 7-22&nbspдня (дней)
M7 Производитель: MDD Description: General Diode SMA 1KV 1A Current — Reverse Leakage @ Vr: 5 µA @ 1000 V Voltage — Forward (Vf) (Max) @ If: 1.1 V @ 1 A Voltage — DC Reverse (Vr) (Max): 1000 V Part Status: Active Operating Temperature — Junction: -55°C ~ 150°C Supplier Device Package: SMA Current — Average Rectified (Io): 1A Capacitance @ Vr, F: 15pF @ 0V, 1MHz Speed: Standard Recovery >500ns, > 200mA (Io) Diode Type: Standard Mounting Type: Surface Mount Package / Case: DO-214AC, SMA Packaging: Tape & Reel (TR)	под заказ 17410000 шт срок поставки 7-22&nbspдня (дней)
M7 Производитель: DComponents Description: ST Rect, 1000V, 1A Current — Reverse Leakage @ Vr: 5 µA @ 1000 V Voltage — Forward (Vf) (Max) @ If: 1.1 V @ 1 A Voltage — DC Reverse (Vr) (Max): 1000 V Part Status: Active Operating Temperature — Junction: -50°C ~ 150°C Supplier Device Package: DO-214AC (SMA) Current — Average Rectified (Io): 1A Reverse Recovery Time (trr): 1.5 µs Speed: Standard Recovery >500ns, > 200mA (Io) Diode Type: Standard Mounting Type: Surface Mount Package / Case: DO-214AC, SMA Packaging: Tape & Reel (TR)	под заказ 10118000 шт срок поставки 7-22&nbspдня (дней)	50+  1.49 грн 100+  1.01 грн 250+  0.7 грн 500+  0.62 грн 750+  0.61 грн 1500+  0.56 грн 3000+  0.54 грн 7500+  0.52 грн 10000+  0.51 грн
M7 Производитель: DIOTEC SEMICONDUCTOR Material: M7-DIO SMD universal diodes	под заказ 382710 шт срок поставки 7-14&nbspдня (дней)	29+  1.88 грн 100+  0.85 грн 500+  0.59 грн 1350+  0.41 грн 3700+  0.39 грн
M7 Производитель: YANGJIE TECHNOLOGY Material: M7-YAN SMD universal diodes	под заказ 8860 шт срок поставки 7-14&nbspдня (дней)	29+  1.88 грн 100+  0.82 грн 500+  0.7 грн 960+  0.58 грн 2630+  0.54 грн
M7 Производитель: LUGUANG ELECTRONIC Material: M7-LGE SMD universal diodes	под заказ 8310 шт срок поставки 7-14&nbspдня (дней)	28+  1.96 грн 100+  0.94 грн 500+  0.69 грн 990+  0.56 грн 2710+  0.53 грн
M7 Производитель: DACO Semiconductor Material: M7-DCO SMD universal diodes	под заказ 3438 шт срок поставки 7-14&nbspдня (дней)	26+  2.11 грн 100+  0.91 грн 250+  0.79 грн 860+  0.64 грн 2350+  0.61 грн
M7 Производитель: SHANGHAI MC ELECTRONIC SCIENCE & TECHNOLOGY CO., LTD (MIC) 1.0A, 1000V, DO-214AC (SMA) (SMD) аналог S1M, MRA4007T3	под заказ 1 шт срок поставки 4&nbspдня (дней)
M7 Производитель: S1M Диод выпрямительный SMD, 1000V, 1A, корпус SMA	под заказ 10600 шт срок поставки 4-5&nbspдня (дней)
M7 Производитель: DC COMPONENTS Material: M7-DC SMD universal diodes	товар отсутствует, Вы можете сделать запрос добавив товар в корзину
M-7 Производитель: Curtis Industries Description: TERM BARRIER 7 TERM DUAL ROW Features: Flange Barrier Type: 2 Wall (Dual) Bottom Termination: Closed Top Termination: Screws Wire Gauge: 14-22 AWG Current Rating (Amps): 15A Number of Rows: 2 Pitch: 0.500″ (12.70mm) Number of Wire Entries: 14 Number of Circuits: 7 Terminal Block Type: Barrier Block	товар отсутствует, Вы можете сделать запрос добавив товар в корзину
M7 Производитель: Diotec Semiconductor Diode Switching 1KV 1A Automotive 2-Pin SMA T/R	товар отсутствует, Вы можете сделать запрос добавив товар в корзину
M7 Производитель: Diotec Semiconductor Diode Switching 1KV 1A Automotive 2-Pin SMA T/R	товар отсутствует, Вы можете сделать запрос добавив товар в корзину

Выносной пробник с лампой 6Х2П для вольтметра В7-26

Предлагаемый пробник предназначен для замены штатного выносного пробника универсального вольтметра В7-26 [1], в котором в качестве выпрямителя применён дефицитный сегодня высокочастотный диод 6Д24Н [2, с. 53], позволяющий измерять напряжение переменного тока синусоидальной формы частотой от 20 Гц до 1000 МГц. Размеры предлагаемого пробника дают возможность при необходимости установить в него любой миниатюрный вакуумный высокочастотный детекторный диод с катодом косвенного подогрева напряжением накала 5,7…6,9 В и током накала не более 300 мА в керамическом или стеклянном корпусе. Если достаточно производить измерения в интервале частот 4 Гц…80 МГц, можно применить менее высокочастотный и более доступный двойной диод 6Х2П [2, с. 54-56] с минимальной доработкой вольтметра В7-26.

Гарантированная наработка диода 6Д24Н, используемого в качестве выпрямителя измеряемого переменного напряжения в вольтметре В7-26, довольно мала — 1500 часов. Несмотря на это, даже при измерении постоянного напряжения или электрического сопротивления накал диода остаётся включённым. У двойного диода 6Х2П гарантированная наработка гораздо больше (5000 часов). Следует также отметить, что он намного дешевле диода 6Д24Н.

Примечание.Критерий долговечности диода 6Д24Н — снижение выпрямленного напряжения на 1 %, а двойного диода 6Х2П — снижение выпрямленного тока приблизительно на 5 %. С этим, видимо, и связано различие в гарантированной наработке этих ламп.

Допустимая погрешность вольтметра В7-26 при измерении через входные гнёзда в частотном диапазоне 20 Гц… 20 кГц достигает ±4 %, что объясняется нерациональным использованием выносного пробника. При таких измерениях пробник вставляют в предназначенное для него гнездо, где его щуп соединяется (согласно схеме [3]) с конденсатором С5, а измеряемое напряжение поступает на него по неэкранированным проводам, подключённым к гнёздам X2 и X4 (согласно той же схеме).

В новом пробнике вместо диода 6Д24Н применён двойной диод 6Х2П (использована только одна его половина). Он обеспечивает погрешность ±1 % в диапазоне частот 4Гц…1 МГц, при этом все измерения напряжения производят только с помощью самого пробника и изготовленных для него ВЧ- и НЧ-колпачков.

Пробник позволяет индицировать наличие высокочастотного напряжения с частотой 80…1000 МГц. АЧХ вольтметра с этим пробником показана на рис. 1, где уровень 0 дБ соответствует 1 Вэфф.

Рис. 1. АЧХ вольтметра с пробником



Основные технические характеристики вольтметра с новым пробником

Измеряемое синусоидальное переменное напряжение, Вэфф……………0,1…300

Частота измеряемого переменного напряжения, Гц………………….4…80·10⁶

Основная погрешность, %, от верхнего предела измерения в диапазоне частот:

4Гц…1 МГц ……………..±1

1 МГц…35 МГц……………±4

35 МГц…50 МГц …………±10

50 МГц…70 МГц …………±20

70 МГц…80 МГц …………±30



Принципиальная схема пробника изображена на рис. 2, а схемы ВЧ- и НЧ-колпачков для него — соответственно на рис. 3 и рис. 4. Нумерация резисторов и конденсаторов соответствует принципиальной схеме вольтметра В7-26 [3]. Позиционный номер конденсатора С5 НЧ-колпачка унаследован от имеющего такую же ёмкость конденсатора С5 вольтметра, который необходимо отключить. Конденсатор С3 ВЧ-колпачка унаследовал свой позиционный номер конденсатора С3 штатного пробника, который теперь не используется.

Рис. 2. Принципиальная схема пробника



Рис. 3. Схема ВЧ-колпачка



Рис. 4.Схема НЧ-колпачка



X1 — гнездо приборное Г1,6. Зажим X2 — «крокодил» AG-103-A. X4 и X6 — штекеры Ш1,6 без наружных изолирующих частей. Резистор R1 и конденсатор C4 аналогичны установленным в старом пробнике согласно схеме [3]. Конденсатор С3 — К15-5, конденсатор С5 — импортный или К73-17 на напряжение не менее 450 В.

Чтобы понизить нижний предел частоты измеряемого напряжения с 20 до 4 Гц, в вольтметре необходимо заменить конденсаторы МПО C7 и C8 (согласно схеме [3]) ёмкостью по 3000 пФ конденсаторами К73-16 ёмкостью 0,1 мкФ на напряжение 630 В.

Пробник собран в металлическом корпусе, служащем его экраном и состоящем из двух частей (2 и 5 на рис. 5). Внутри корпуса размещены лампа VL1 (14), резистор R1, конденсатор C4 и гнездо X1 (6). Корпус электрически соединён с выводом 1 лампы 6Х2П, а также с металлической окантовкой ламповой панели ПЛ7-3к (13). Зажим «крокодил» X2 (11) соединён с выводом 1 ламповой панели изолированным гибким многожильным проводом сечением по меди 4 мм² и длиной не более 130 мм. Общий экран кабеля, соединяющего пробник с прибором,следует соединить с зажимом защитного заземления последнего, но он не должен соединяться с экраном пробника. Части корпуса зафиксированы упругими защёлками (3), на место стыка сверху надета термоусаживаемая трубка (4). В задней части корпуса расположен ввод кабеля (1) — пластмассовый серии MGA с наружной резьбой М12 или металлический с наружной резьбой 1 /2″-20 UNF.

Электрические соединения внутри пробника выполнены отрезками провода МГТФ, проходящими между стенкой корпуса и баллоном лампы, температура поверхности которого не превышает 50 ^оС (лампа работает при минимальном напряжении накала 5,7 В). При температуре окружающей среды 30 ^оС температура поверхности пробника после двухчасового прогрева не превышает 45 ^оС.

На рис. 5 пробник показан с установленным на нём ВЧ-колпачком, состоящим из пластикового корпуса (7), латунного щупа X4 (10), штыря X3 (8) и конденсатора С3 (9). После монтажа деталей вся полость корпуса (7) заполнена эпоксидным компаундом.

Рис. 5. Пробник с установленным ВЧ-колпачком



На рис. 6 показан фрагмент пробника с пристыкованным к нему НЧ-колпачком, состоящим из пластмассового корпуса (6), латунного щупаX6 (7), штыря X5 (2), пластмассовой втулки (4) с защитным буртиком, текстолитовой шайбы (1) и конденсатора С5 (3). Вся полость корпуса (6) после монтажа деталей до краёв заполнена эпоксидным компаундом. Сразу после его затвердевания пластиковая втулка (4) установлена буртиком вверх и тоже заполнена эпоксидным компаундом. Позиция 5 — отвердевший компаунд в месте стыка корпуса 6 с втулкой 4.

Рис. 6. Фрагмент пробника с пристыкованным к нему НЧ-колпачком



На плате вольтметра, кроме замены конденсаторов C7 и С8, необходимо на соприкасающиеся поверхности транзистора V4 [3] и теплоотвода нанести пасту КПТ-8 в случае её отсутствия. Температура поверхности теплоотвода после этого не превышает +60 ºC, температура поверхности силового трансформатора T1 [1] не превышает +40 °C после двухчасового прогрева при температуре окружающей среды +30 ^оС.

Подключив пробник к вольтметру, необходимо подстроечным резистором R31 последнего установить напряжение накала лампы 6Х2П 5,7±0,2 В. Собранные без ошибок и из исправных деталей пробник и измерительные колпачки в налаживании не нуждаются.

Перед началом работы необходимо заземлить вольтметр, включить его и прогреть не менее 15 мин. ВЧ-колпачок используют при измерении напряжения частотой 1 кГц… 80 МГц. НЧ-колпачок предназначен для измерения напряжения частотой 4 Гц…20 кГц. В остальном работа соответствует руководству по эксплуатации вольтметра B7-26.

Работа прибора с новым пробником была проверена при измерении напряжения синусоидальной формы частотой до 25 МГц, источником которого был генератор АКИП3409/4 со встроенным вольтметром. Источником напряжения синусоидальной формы частотой до 80 МГц был генератор Г4-116, имеющий калиброванный аттенюатор.

Таблица

Метод измерения

Измеряемое напряжение, В

Относительная погрешность, %, на частоте, Гц

4…20

20… 1·103

1·103… 3·103

3·103… 20·103

20·103… 1·106

1·106… 35·106

35·106… 50·106

50·106… 70·106

70·106… 80·106

80·106… 300·106

300·106… 600·106

600·106… 800·106

800·106… 1·109

С подключением к гнёздам

1…300

±4

С штатным пробником

1…100

±4

±10

±30

С новым пробником и НЧ-колпачком

1…300

±1

С новым пробником и ВЧ-колпачком

1…100

±1

±4

±10

±20

±30



В таблице приведены значения относительной погрешности результатов проведённых измерений, выраженной в процентах от установленных верхних пределов измерения. Они получены при различной частоте измеряемого напряжения синусоидальной формы.

Литература

1. Универсальный вольтметр В7-26. — URL: http://mirznanii.eom/a/1 21906/ universalnyy-voltmetr-v7-26 (16.05.2019).

2. Кацнельсон Б. В., Ларионов А. С. Отечественные приёмно-усилительные лампы и их зарубежные аналоги. — М.: Энергоиздат, 1981.

3. Вольтметр универсальный В7-26. Электрическая схема. — URL: http:// izmer-tech.narod.ru/multim/V7-26.djvu (16.05.2019).

Автор: Д. Молоков, г. Нижний Тагил Свердловской обл.

Источник: журнал «Радио»

Ремонт аккумулятора Dyson — Прошивка платы BMS — SageLeo

Blocking BMS Dyson? It can now be unlocked! Dyson firmware update.

Новинка — Прошивка БМС (BMS Dyson — плата защиты аккумулятора). Ремонт аккумулятора Dyson без замены платы контроллера! После заливки моей прошивки в оригинальную плату BMS, блокировка контроллера снимется и далее уже можно не бояться отключать питание с платы контроллера при замене аккумуляторных элементов 18650. Unlock BMS Protection Circuit Board PCB for Dyson. Прошивка пылесоса Дайсон решает проблему блокировки батареи.

Прошивки для мастерских

(Канал Телеграмм):
https://t.me/iMakerLab

На данный момент можно «вылечить» следующие модели:

• Dyson DC59
• Dyson DC62
• Dyson V6
• Dyson V7
• Dyson V8
• Dyson V8+

Модели акб SV03, SV05, SV10, SV11.

На что жалуемся?

• Dyson DC62 не работает, не заряжается батарея, мигает красный индикатор.
• Замигала красная кнопка, подозрение на аккумулятор.
• Пылесос Дайсон не заряжается.
• Пылесос Дайсон быстро разряжается.
• Пылесос Dyson DC62, замена банок в аккумуляторе.
• Dyson V8 мигает красным четыре раза.
• Пылесос Dyson V6 перестал работать, при нажатии на кнопку и установке на зарядку, начинает моргать красный индикатор 32 раза.
• Как починить батарею Dyson V6 с мигающим красным светом.
• Дайсон мигает красной лампочкой.
• Пылесос Dyson DC62 Up Top не включается, только происходит 10 миганий красного цвета.
• Неисправности пылесоса Дайсон.
• И т.д.

Снимаю «порчу» с аккумуляторов Dyson 😉

Китайцы меня не простят :)), уж слишком на широкую ногу они торгуют, предлагая разные аналоги плат (к слову, не всё так сладко с их платами). Но я готов договориться, пока не выложил во free, а то их платы станут никому не нужны, хихи ;))))

Ну а Dyson.. Ну а Дайсон сам виноват, нечего народ дурить. Я из принципа потратил время, чтобы решить этот вопрос. И побудила меня на это сама компания Dyson, сначала отказав мне в возврате свеже-купленного пылесоса V8 (и суток не прошло), а позднее я еще получил и сюрприз со старым пылесосом Dyson DC62, в котором абсолютно на ровном месте замигал красный светодиод. При нажатии кнопки, мигает 32 раза красным и если кнопку удерживаем, то еще завершающий 1 зеленый (нет нагрузки, питание с выводов снимается). Это была последняя капля. Я обыскал весь интернет, зарубежные ресурсы, но везде только одно решение, это замена на китайскую плату BMS или покупка нового оригинального аккумулятора. Сложив все за и против, я взялся за работу. Спустя месяц я выпустил первую прошивку, и потом еще несколько недель ее тестировал и дорабатывал. И вот сейчас готова финальная, вылизанная версия для DC62 (UPD: уже вышли прошивки и для V6 и V7 и V8).

Естественно, после перепрошивки, моя батарея работает на ура со старыми аккумуляторными элементами, мне хватает за глаза — это примерно 8-13 минут на первой скорости, а на второй в среднем минута (но я категорически не рекомендую использовать вторую скорость даже на новой батарее). Может через полгода или по необходимости, я потом спокойно поменяю элементы 18650 (на VTC6/VTC7 и подобные), уже не переживая, что у меня заблокируется плата БМС. Но если после всех волшебных манипуляций моя старая батарея успешно работает, то спрашивается, зачем Dyson подгоняет потребителя быстрее опустошить свой кошелек? Это плохой тон.

Мало того, что Dyson ограничивает потребителей, урезая срок эксплуатации батареи, как им вздумается, реагируя на каждый чих, так еще и блокируют работу контроллера, вынуждая пользователей бежать в магазин за новой батареей, которая стоит, как самолет. Может именно так и задумано, чтобы износ элементов АКБ был ускорен?.. Может. А может и нет. Впечатление здесь двоякое. Скорее всего тут ситуация следующая, недоработка схемы платы¹, программного обеспечения и чрезмерная перестраховка от перезаряда, выраженная как раз в том, что при дисбалансе более чем ~0.2V между элементами, Дайсон просто блокирует акб навечно. Доля правды в таком подходе конечно есть, это все таки литий, но запрещать акб ремонтировать или блокировать батарею из-за электрической помехи, это слишком чрезмерно.

Спустя некоторое время, когда я «пощупал» достаточное количество заблокированных батарей, основная и чаще всего единственная причина блокировки (если пользователь не влезал в батарею), это дисбаланс элементов. Есть и другие причины, но все они ведут к одному результату — к вечной блокировке.

¹ Схемотехника некоторых плат BMS меня просто поразила, это издевательство над потребителем (и аккумулятором). Например по схемотехнике невозможно контролировать напряжение элементов акб выше ~4.1V на одну ячейку. То есть поймать перезаряд (выше этого порога) отдельной ячейки просто физически невозможно без доработки платы. Следовательно, вместо того, чтобы реализовать нормальный контроль элементов, просто остановить заряд (в случае выявления превышения напряжения на отдельной ячейке), но не запрещать эксплуатацию батареи, они просто блокируют батарею навсегда.

Да, возможно в Дайсон научились «гонять» воздух, здесь не спорю. Да и внешне, дизайн устройств очень неплох. Но это сторона касается дизайна и функциональности, как никак, в этом отношении вопросов минимум. А вот по технической части есть существенные вопросы, которых можно было избежать, если бы Dyson не «химичил», добиваясь максимальной будущей прибыли или отнесся к разработке акб не так «халатно». К сожалению, за все расплачивается потребитель. Ну что же, наша задача, уменьшить эти расходы.

Как визуально отличить оригинальную прошивку от моей? Для моделей Dyson DC62/V6/V7, на фабричной прошивке, во время работы пылесоса горит синий светодиод, а на моей прошивке горит зеленый. Для модели Dyson V8 — при выключении пылесоса или при подключении зарядного устройства загорается синий бегущий огонек, туда-сюда бегает :).

Как это выглядит (видео)

Видео на Youtube — Dyson V8 — Прошивка контроллера аккумулятора



Видео на Youtube — Dyson V7 — Прошивка контроллера аккумулятора



Видео на Youtube — Dyson DC62 (V6) — Прошивка контроллера аккумулятора



Может проще купить китайскую плату BMS?

Каждый имеет право выбора решения своего вопроса. Тут много моментов. Как лучше, как надежнее, где дешевле, или просто нужно быстрее, а что дальше будет, трынь трава. Ещё есть такой важный момент — каждый хвалит свою корову. Поэтому, сделать правильный выбор, отделить искренность советчика от жажды наживы или просто распознать его компетентность в конкретном вопросе, это не всегда просто. Это конечно все лирика, но искусство обмана (маркетинг) захватило мир так плотно, что все сложнее и сложнее принимать правильные решения.

Итак. Сразу говорю, в целом я смотрю на китайские поделки/подделки предвзято, потому что в очень многих товарах я по итогу разочарован. Иногда смотрю на свои ящики со всяким барахлом с Алиэкспресс и думаю — и зачем столько хлама я накупил… Но тем не менее, соглашусь, у них и не мало очень полезных штук продается, а главное, прямо клондайк для тех, кто может сам «допилить» или «примостячить» куда надо.

Поэтому. Вы спокойно можете купить китайскую плату. Но тут всегда игра в рулетку. Во первых, это время, чаще всего покупку с Алиэкспресс ждать две-три недели. Во вторых, плата может прийти нерабочей, как впрочем и батарея в сборе. Иногда выгоднее переплатить, но взять китайскую батарею у местного продавца, чем потом в случае неработоспособности платы/батареи заморачиваться с возвратами и спорами на Алиэкспресс. В основной массе эти платы все же работают. На первый взгляд. Кстати, читая отзывы, очень важно понимать, что радостные отзывы, это лишь эмоции первого запуска после долгого простоя в нерабочем состоянии любимого пылесоса. Нельзя таким отзывам полностью доверять. Все самое интересное будет через несколько месяцев (замена банок), но к тому моменту уже мало кто пойдет писать отрицательный отзыв. В итоге результат, через пол-года или кому как везет, человек снова возвращается к этому вопросу.

Но все нужно считать. Может статься, что экономически будет выгоднее покупать раз в год китайскую батарею целиком. Это имеет место быть, особенно если сравнивать с покупкой оригинальной батареи. Да и отдельно банки не каждый человек сам поменяет.

Так что выбор за Вами. Я свой выбор сделал. Себе я доверяю точно больше, чем китайским платам.

Почему не стоит покупать китайскую плату БМС

Если есть возможность отказаться от китайской версии, откажитесь. Не каждая вариация альтернативной платы принесет вам пользу. Некоторые причины описаны в ролике ниже. Это не отдельный случай, это просто так есть.

Видео на Youtube — Dyson V8 China — Почему умирает АКБ

Чем моя прошивка лучше заводской?

Я бы поставил вопрос иначе. Она точно не хуже. В ней учтена полностью вся схемотехника платы, настроена защита от короткого замыкания, реализован полный контроль температуры для безопасной работы и т.д.. Более того, на заказ можно править некоторые параметры, например пороги срабатывания температуры перегрева (в режиме разряда, в режиме заряда). Можно поправить гистерезис (нагрелся-остыл-включился). Можно считывать еепром (я заложил такую возможность для продвинутых пользователей), чтобы отслеживать состояние банок или для диагностики в случае проблем с батареей в будущем. В программу я внес некоторые возможности, чтобы автоматически собирался лог состояния элементов. Можно установить минимально-допустимое рабочее напряжение элемента и т.д., но конечно, все упирается еще и в возможности самой платы.

Но! Большинству пользователей нужно одно, сел-поехал. Именно так сейчас все и настроено. Поэтому главных улучшений тут два. Плата становится «вечной», т.е. больше не будет блокировок, износились аккумуляторные элементы, поменяли и работает дальше. Второе, нет необходимости физически менять саму плату защиты, выдергивать ее, отрывая с корнями датчик температуры (который к слову на родной плате стоит правильно, между элементами, а не с краю, как на китайских платах BMS).

В оригинальной инструкции пишут: Для продления срока службы аккумуляторной батареи, рекомендуется не производить зарядку сразу после полной разрядки аккумулятора. Дайте аккумулятору остыть, прежде чем вновь заряжать его. По сути, в этом нет смысла, ну на моей прошивке точно. Если сработал датчик температуры, то пока батарея не остынет, заряд не начнется. Более того, в таких случаях я устанавливаю приличный гистерезис, чтобы был зазор по температуре, не доводя до крайних верхних ограничений. Подключаете зарядное устройство, когда батарея остынет, заряд начнется автоматически.

Почему мигает красным?

Ну или моргает красным 🙂 Причин несколько. Как и количество вспышек. Бывает, мигает 32 раза, бывает 20 или 24 раз. Причины разные, но в целом, мигание красным светодиодом означает какую-то ошибку. Вот некоторые из ошибок: отключение питания платы (попытка поменять элементы АКБ), попытка прочитать прошивку (не на всех моделях) и снижение напряжения ниже допустимого (по мнению Dyson) на одном или нескольких элементах 18650. По последнему варианту, недостаток родной платы BMS в том, что отсутствует балансировка батарей, как в режиме разряда, так и в режиме заряда. Не обольщайтесь, в китайских платах также её нет :). Когда элементы батареи новые, проблем нет, но со временем, во время эксплуатации АКБ происходит перекос напряжения на банках и как минимум одна банка например 2.9V, а на остальных например 3.8V. И вместо того, чтобы просто включить балансировку элементов (а ее ведь, и видимо специально), потребителя просто заставляют идти и покупать новую АКБ. Такого бы не было, будь в схеме предусмотрена балансировка. В целом, это не так страшно, на несколько лет хватит (работают же). Страшно то, что при наступлении такого момента уже поздно разбирать батарею и вручную выравнивать (заряжать) каждую банку до 4.1V. Батарея уже не работает, контроллер ее заблокировал навсегда. Все бы ничего, если бы не происходило блокировки батареи, а был бы другой алгоритм действий. Например, батарея оповестила светодиодом, что какие банки просели ниже нормы. Пользователь (или мастер в мастерской) разобрал бы батарею, произвел балансировку вручную и вперед дальше с песней. Именно так и реализована моя прошивка. Свобода действий.

Как прошить свою батарею?

На данный момент прошивки для пылесосов Dyson на руки не выдаются, дистанционно не прошиваем. Доступно пока два варианта.

Предложения для мастерских (канал Телеграмм):
https://t.me/iMakerLab

Для частных потребителей:

Первый вариант: лично привезти аккумулятор, я его прошью прямо при Вас.
Второй вариант: прислать мне батарею почтой. Но этот вариант дольше, т.к. я «мотаюсь по стране» и мне не хочется привязываться на неделю другую к конкретному почтовому отделению. Это зачастую экономически не очень целесообразно ради одной батареи, как для Вас, так и для меня, поэтому тут все по ситуации, настроению и возможностям.

Идеальный вариант — Приехать лично. Если корпус батареи открыт, то во избежание обрыва проводов короткую часть корпуса сильно не выдвигать, достаточно всего 1 см. Кнопка с пружинкой также должна быть на месте. Обмотайте кнопку резинкой от денег на 4 оборота (как это у меня это сделано, показано на видео).

Если Вы ни разу сами не разбирали корпус батареи, во избежании поломки корпуса или целиком батареи, лучше доверьте это мне. Если будете разбирать корпус сами, достаточно только немного (1 см) отодвинуть короткую часть корпуса батареи, целиком вытаскивать батарейный блок не нужно, это может быть сложно и возможны поломки. Бывают случаи, когда человек металлической отверткой пытается поддеть внутренние элементы, чтобы блок вылез из корпуса, а в итоге устраивал короткое замыкание, либо с платы сносил светодиод, резисторы. Это не первый такой случай, будьте внимательны.

Будет ли батарея работать дольше после прошивки платы?

В общем случае да, но с изношенными батареями это понятие растяжимое. Фактически, Вам вероятно хотелось бы, чтобы после прошивки платы акб, батарея снова была как новая.. Но чудес не бывает. Нужно два совершенно чётких действия. Первое, это прошить плату, второе, это непосредственно заменить все ячейки АКБ. Вот в этом случае уже будет вполне разумно ожидать нормальной работы от отремонтированного аккумулятора.

Если Вы рассчитываете, что после прошивки платы батарея будет ещё работать, но при этом аккумуляторные элементы не были заменены на новые, то не стоит питать иллюзий. Прошивка платы БМС только даст возможность разблокировать работу платы и в дальнейшем свободно по необходимости менять внутренние элементы батареи. Да, в каких-то случаях батарея может ещё работать на старых элементах акб несколько минут на первой скорости, но сильно изношенные батареи вылетают почти сразу.

Нужно понимать, что старые элементы батареи почти всегда требуют замены, за исключением случаев блокировки платы на ещё хороших элементах. Причины блокировки акб разные, не всегда это является признаком плохих изношенных элементов, но в каждом случае все индивидуально, подобно пробегу на автомобиле. Если до прошивки батареи индикатор мигает красным и аккумуляторы внутри батарейного блока не были заменены, не стоит рассчитывать на лучшее и надеятся, что после снятия блокировки БМС, батарея будет хоть сколько-то жить на старых элементах. Избежать установки новых элементов питания как правило не получается.



Индикация и коды ошибок для Dyson DC62/V6/V7

Прошивка V1.09.M01.P001 и V1.09.M02.P001

Горит зеленый индикатор
— Обычный рабочий режим. Зарядное устройство отключено. Кнопка нажата.

Горит зеленый индикатор две секунды, потом загорается белый и все гаснет
— Кнопка нажата. Нет нагрузки. Или батарея отсоединена от пылесоса или в пылесосе неисправен мотор. Когда белая индикация гаснет, на выводах батареи отключается напряжение.

Мигает зеленый индикатор
— Обычный рабочий режим, но заряд батареи на исходе. Зарядное устройство отключено. Кнопка нажата.

Мигает синий светодиод
— Требуется подзарядить батарею. В этом режиме мотор пылесоса не запускается (или прекращает свою работу, если он работал). Подключите зарядное устройство, после подзаряда батареи пылесос снова заработает в штатном режиме.

Горит синий светодиод
— Подключено зарядное устройство. Идет заряд (активный режим).

Горит фиолетый светодиод
— Батарея заряжена, через две минуты вся индикация погаснет и устройство перейдет в режим поддержания заряда.

Мигает оранжевый индикатор
— 16 раз = Батарея слишком горячая для эксплуатации пылесоса. Зарядное устройство отключено. Пока батарея не остынет, пользоваться пылесосом будет нельзя, он не включится.
— 18 раз = Батарея слишком горячая для режима заряда. Зарядное устройство подключено. Пока батарея не остынет, заряд батареи не начнется. В этом режиме можно продолжать пользоваться пылесосом.

Быстрое мигание красным
— Ошибка элементов батареи. Некоторые элементы имеют напряжение ниже 2.70V или находятся в обрыве. Если дело в обрыве, необходимо устранить обрыв. Если напряжение аккумуляторного элемента не ниже 2.50V, можно попробовать зарядить отдельно этот элемент (не снимая) напряжением 4.2V и током 800мА. Когда уровень потребляемого тока снизится до 100мА, заряд необходимо прекратить. Если напряжение ячейки ниже 2.50V, то этот аккумуляторный элемент под замену. Подобная ситуация (кроме обрыва) невозможна во время постоянной эксплуатации пылесоса (программное обеспечение не допустит такой ситуации), но возможна при долгом простое (несколько месяцев и более) без подключенного зарядного устройства.

Редко мигающий красный
— Подключено зарядное устройство. Устройство ожидает, когда батарея остынет.  В это время заряд отключен. После остывания батареи заряд возобновится автоматически.

Редко мигающий синий
— Ошибка заряда. Вероятно, некоторые аккумуляторные элементы так и не смогли получить полный заряд за 4 часа. В этом режиме заряд постоянным током отключен, активирован режим подпитки. Каждые пол-часа подзаряд включается на одну минуту, на это же время также включается красный индикатор. Если во время режима подпитки батарея зарядится, то все светодиоды погаснут, устройство перейдет в штатный режим поддержания заряда, т.е. подзаряд будет активироваться автоматически в случае падения напряжения на элементах.

Мигает красным 28-34 раза
— Неисправность платы BMS. Требуется сброс питания. Если сброс питания с платы не помог, то требуется физический ремонт платы. Ситуация в теории, на практике, данная ситуация почти исключена и не имеет отношения к проблеме умышленной блокировки. Если плата БМС физически исправна, то её питание можно отключать на неограниченное время, например для замены аккумуляторных элементов. Отключение питания с платы БМС на дальнейшую работоспособность платы не влияет и работа батареи не блокируется.

Индикатор не горит, не мигает
Отсутствует питание на плате БМС или присутствует физическая неисправность платы. Основная причина, это отщёлкнули банки, т.е. сработал предохранительный клапан на каком-то одном (или нескольких) элементе акб. Вероятно, аккумуляторы сильно изношены, при заряде или разряде происходит чрезмерное выделение газов. Аккумуляторные элементы требуют замены.

Сколько стоит прошить батарею?

Будем называть эти цифры — пожертвованием, донат на будущие разработки.

Прошивка Dyson DC62 = 900р
Прошивка Dyson V6 = 900р
Прошивка Dyson V7 = 900р
Прошивка Dyson V8 = 1000р
Разборка корпуса = 300р (бонус)

Помогаю только тем, кто оставит отзыв здесь или на ютубе! Обратная связь очень важна, это стимулирует дальнейшие разработки.

Внимание! Прошивка платы не продлит жизнь изношенной батарее! После прошивки мотор запустится только в целях демонстрации, чтобы убедиться, что блокировка платы снята. Если аккумуляторные элементы изношены, однозначно также требуется их замена. Подробнее смотрите выше в разделе — Будет ли батарея работать дольше после прошивки платы?

Как со мной связаться, где взять контакты?

Общение со мной только через мессенджер Телеграмм, ник @iSavaDev. Номер телефона не публикую и не раздаю. Прошу понять и принять. Это частная помощь, не фирма и не бизнес с офисом и рабочим телефоном.

Для связи со мной, пожалуйста, сначала сделайте первичный запрос через форму комментариев внизу страницы. Это важно! Напишите, что за модель аккумулятора, какое сейчас состояние (работает не работает) и что по индикации (горит, мигает, ничего не горит).

Как правило, я доступен и отвечаю на сообщения достаточно быстро в промежутке с 15-00 до 02-00 ночи по Москве (GMT +03). Если Вы мне пишите в комментариях, будьте готовы оперативно общаться, а не раз в сутки.

Приезжать ко мне можно до 23-00. Если не готовы ко мне приехать в день обращения, то пишите мне только тогда, когда будете готовы. Нет смысла просить контакты и пропадать. У меня нет графиков и расписаний на день вперед и более, всё в режиме реального времени. Созвонились, приехали. Куй железо, пока горячо.

UPD: Приехать и прошить батарею сейчас можно в Москве! Район метро Динамо. Или ко мне лично, я сейчас нахожусь в МО, Дмитровский район, деревня Нерощино (45 км от МКАД).

В Москве обычно бываю редко. Если я приезжаю в Москву по краткосрочным делам, то времени на «пересекаться» практически нет. Если я приезжаю в Москву на несколько дней и более, то нет проблем, милости просим (район метро Динамо). Если я «зависаю» в Москве, об этом я сообщаю чуть выше абзацем. Там всегда актуальная информация.



Куплю или приму в дар старые оригинальные платы БМС.



Статья обновляема и находится в режиме наполнения и изменений почти каждый день.

Пожалуйста, не забывайте оставлять свои отзывы ниже в комментариях, так и на Ютубе. Спасибо!

105. Как устроен блок бпв 14-10, применяющийся на мотоциклах «Иж»; как его ремонтировать?

105. Как устроен блок БПВ 14-10, применяющийся на мотоциклах «Иж»; как его ремонтировать?

Внешний вид блока показан на рис. 34, схема — на рис. 35. Технические данные прибора таковы: максимальный постоянный ток — 20 А, регулируемое напряжение при постоянном токе от 2 до 10 А, частоте питающего напряжения 165…800 Гц (1650…8000 об/мин) и температуре 25±5°С — 13,4…14,3 В.

Рис. 34. Внешний вид блока БПВ 14-10

Блок состоит из силового выпрямителя, собранного на диодах V10-V15, подключенных к фазным обмоткам генератора (Г) через контакты Х4, Х5, Х7; управляемого выпрямителя на тиристорах V5 и V7, диодах V6, V8, V9 и резисторах R9 и R11, включенных в цепь обмотки возбуждения ОВ генератора через контакт — X1.

Рис. 35. Схема блока БПВ 14-10

К нагрузке мотоцикла Rн и аккумуляторной батарее Б силовой выпрямитель подключен через выключатель зажигания В и контакты + Х8 и —Х2. Контрольная лампа Н подключена через —Х2 и Х3. Транзисторы V16 и V17, стабилитрон V2, диод V3 и резисторы R3—R8 образуют схему управления тиристорами. Конденсатор С1, диод V1 и резисторы R1 и R2 составляют фильтрующую цепь. Диод V4 предназначен для уменьшения влияния ЭДС самоиндукции обмотки возбуждения.

В случае каких бы то ни было сомнений в работе блока следует прежде всего проверить, не нарушен ли электрический контакт в точках присоединения цепей. Проверку следует вести по такой методике.

При положении замка зажигания 1, неработающем двигателе и отключенном блоке убедитесь, что фазы генератора и обмотки возбуждения не замыкаются на корпус. Для этого лампу типа А12-3 подключите между проводом, подходящим к клемме +Х8 блока, и поочередно к проводам, подсоединенным к клеммам блока Х4, Х5, Х7, — X1. Лампа гореть не должна.

Чтобы удостовериться, что генератор работает нормально, отключите блок и замкните два провода в ответном разъеме, подходящие к —X1 и —Х2. При холостых оборотах двигателя лампа должна гореть постоянным накалом (напряжение около 8 В). Если картина иная — генератор или подходящие к нему провода неисправны. Если на этой стадии проверка показала, что генератор и провода в порядке, значит, в неисправности повинен блок. Последовательность его проверки и ремонта заводская рекомендация излагает так.

Если при включенном зажигании и неработающем двигателе не горит контрольная лампа Н, то:

нужно временно замкнуть контакты —X1 с Х3. Если лампа исправна, но не горит — неисправна цепь возбуждения обмотки генератора (обрыв обмотки, зависание щеток и т. п.). Лампа горит — выключить зажигание и продолжить проверку;

временно замкнуть управляющий электрод тиристора V5 с точкой соединения диодов V1 и резисторов R1 и R2, включить замок. Если лампа не горит — проверить исправность резистора R1. При исправном конденсаторе С1 заменить тиристор V5. Лампа горит — выключить замок зажигания и продолжить проверку;

временно замкнуть коллектор с эмиттером транзистора V17, включить замок зажигания. Если лампа не горит — заменить диод V6 при исправном резисторе R8. Лампа горит — выключить зажигание, продолжить проверку;

временно отсоединить коллектор транзистора V16 от резисторов R6, R5 и включить замок зажигания. Если лампа не горит при исправных резисторах R5, R6, R7 и диоде V3 — заменить транзистор V17. Лампа горит — замок выключить, проверку продолжить, подсоединив V16;

временно замкнуть базу с эмиттером транзистора V16, включить замок зажигания. Если лампа не горит — заменить транзистор V16. Лампа горит — заменить стабилитрон V2 при исправных резисторах R3 и R4.

Имейте в виду: после замены стабилитрона V2 или транзистора V16 необходимо проверить регулируемое напряжение на клеммах +Х8 и — Х2 блока при работающем на средней частоте вращения двигателе. Величина его должна находиться в пределах от 13,5 до 14,2 В при температуре окружающей среды 25±5°С. Если напряжение ниже — увеличить R3 или уменьшить R2; если выше — уменьшить R3 или увеличить R2.

Если перегорают лампы, перезаряжается батарея вследствие повышения напряжения (более 14,2 В при 1650…8000 об/мин и указанной уже температуре), то:

подключить вольтметр к клеммам +Х8 и — Х2 блока и замкнуть на время замера напряжения управляющий электрод тиристора V5 на клемму —Х2. Если напряжение не уменьшилось до напряжения аккумуляторной батареи (12 В), заменить тиристор V5 при исправных диодах V4, V8, V9. После замены повторить эту проверку и, если напряжение не уменьшилось до 12 В, заменить тиристор V7. Напряжение упало — перейти к следующему этапу проверки;

подключить вольтметр к клеммам +Х8 и — Х2 блока и замкнуть на время замера напряжения участок коллектор — эмиттер транзистора V16. Если напряжение не уменьшилось до напряжения аккумуляторной батареи, заменить транзистор V17. Если уменьшилось — заменить транзистор V16 при исправных резисторах R3 и R4 и стабилитроне V2.

Если нет напряжения в системе электрооборудования при исправном генераторе, то:

отсоединить блок от системы и проверить силовые диоды V10—V15 выпрямителя с помощью контрольной лампы мощностью 3…4 Вт следующим образом:

соединить клемму — Х2 с «минусом» батареи и поочередно подключить клеммы Х4, Х5, Х7 через лампу к «плюсу» батареи. Лампа не должна загореться. Поменять полярность подсоединения батареи к диодам, т. е. клемму — Х2 соединить с «плюсом» батареи, а клеммы Х4, Х5, Х7 — поочередно через лампу с ее «минусом». Лампа должна загореться. Если она загорается в первом случае и не загорается во втором — вышел из строя один из диодов V14, V13 или V15, соответствующих клеммам Х4, Х5 и Х7;

для проверки трех других диодов соединяют клемму +Х8 с «плюсом» батареи, а клеммы Х4, Х5, Х7 с «минусом» через лампу; затем наоборот: +Х8 с «минусом», а Х4, Х5, Х7 — с «плюсом». Если лампа загорается в первом случае и не загорается во втором, неисправны соответственно диоды Vll, V10 или V12.

При отсутствии радиодеталей, указанных в схеме, их можно заменить другими с подходящими характеристиками — для этого нужно заглянуть в соответствующие справочники.

Электрощит Самара

Выбор региона

Азербайджан

Армения

Белоруссия

Грузия

Дальнее зарубежье

Казахстан

Киргизия

Молдова

Монголия

Прибалтика

Таджикистан

Туркменистан

Узбекистан

Украина

Москва

Санкт-Петербург

Алтайский край

Амурская область

Архангельская область

Астраханская область

Белгородская область

Брянская область

Владимирская область

Волгоградская область

Вологодская область

Воронежская область

Еврейская автономная область

Забайкальский край

Ивановская область

Иркутская область

Кабардино-Балкарская Республика

Калининградская область

Калужская область

Камчатский край

Карачаево-Черкесская республика

Кемеровская область

Кировская область

Костромская область

Краснодарский край

Красноярский край

Курганская область

Курская область

Ленинградская область

Липецкая область

Магаданская область

Московская область

Мурманская область

Ненецкий автономный округ

Нижегородская область

Новгородская область

Новосибирская область

Омская область

Оренбургская область

Орловская область

Пензенская область

Пермский край

Приморский край

Псковская область

Республика Адыгея

Республика Алтай

Республика Башкортостан

Республика Бурятия

Республика Дагестан

Республика Ингушетия

Республика Калмыкия

Республика Карелия

Республика Коми

Республика Марий Эл

Республика Мордовия

Республика Саха (Якутия)

Республика Северная Осетия-Алания

Республика Татарстан (Татарстан)

Республика Тыва

Республика Хакасия

Ростовская область

Рязанская область

Самарская область

Саратовская область

Сахалинская область

Свердловская область

Смоленская область

Ставропольский край

Тамбовская область

Тверская область

Томская область

Тульская область

Тюменская область

Удмуртская республика

Хабаровский край

Ханты-Мансийский автономный округ

Челябинская область

Чеченская республика

Чувашская республика (Чувашия)

Чукотский автономный округ

Ямало-ненецкий автономный округ

Ярославская область

Диодный выпрямитель M7 (SMD 4001-4007)

1. Диодный выпрямитель M7 (SMD 4001-4007)(PDF: 155KB) ↓ Скачать

Kingtronics уже много лет производит и продает диодные выпрямители M7. Наше качество одобрено многими известными клиентами. Цены на диодный выпрямитель М7 вполне конкурентоспособны на рынке. С технической точки зрения диодный выпрямитель M7 может заменить диодный выпрямитель M1, диодный выпрямитель M2, диодный выпрямитель M3, диодный выпрямитель M4, диодный выпрямитель M5 и диодный выпрямитель M6.

На рынке разные производители диодов называли М7 по-разному, например: S1M, SMA, GS1M, SMD 1N4007.

Диодный выпрямитель M7 (S1M, SMA, GS1M, SMD 1N4007) Характеристики

• Обратное напряжение от 50 до 1000 Вольт; прямой ток -1,0 Ампер
• Пластиковая упаковка имеет классификацию воспламеняемости лаборатории андеррайтеров 94V-0
.
• Для поверхностного монтажа
• Низкая обратная утечка
• Встроенный компенсатор натяжения, идеально подходит для автоматического размещения
• Стойкость к высокому импульсному току в прямом направлении
• Гарантированная высокотемпературная пайка: 250℃/10 секунд на клеммах
• Пакет DO214AC, открытое соединение

Полный список диодов, выпрямителей и транзисторов

Quick Access to Diodes and Rectifiers PDF Datasheet.

1. Диодный выпрямитель M7 (SMD 4001-4007)(PDF: 155KB) ↓ Скачать
2. Пластиковый выпрямитель общего назначения 1N4001S-1N4007S (PDF: 118 КБ) ↓ Скачать
3. Выпрямитель общего назначения 1N4001-1N4007(PDF: 115KB) ↓ Скачать
4. Выпрямитель общего назначения 1N5391-1N5399(PDF: 116KB) ↓ Скачать
5. Стандартный диод 2,0 А RL201-RL207(PDF: 116 КБ) ↓ Скачать
6. Выпрямители общего назначения 1N5400-1N5408(PDF: 133KB) ↓ Скачать
7. 6.Кремниевый выпрямитель на 0 А 6A05-6A10 (PDF: 127 КБ) ↓ Скачать
8. Диод быстрого восстановления 1,0 А FR101-FR107(PDF: 115 КБ) ↓ Загрузить
9. Диод быстрого восстановления 1,0 А 1N4933-1N4937(PDF: 115 КБ) ↓ Загрузить
10. Диод быстрого восстановления 1,5 А FR151-FR157(PDF: 115 КБ) ↓ Загрузить
11. Диод быстрого восстановления 2,0 А FR201-FR207 (50–1000 В; 2,0 А) (PDF: 115 КБ) ↓ Загрузить
12. 1A Выпрямитель с барьером Шоттки 1N5817-1N5819(PDF: 116KB) ↓ Скачать
13. 3.0A Выпрямитель с барьером Шоттки 1N5820-1N5822(PDF: 117KB) ↓ Скачать
14. Быстродействующий диод LL4148 Minimelf SOD80 (PDF: 98 КБ) ↓ Скачать
15. Стабилитрон BZV55-SERIES(PDF: 98KB) ↓ Скачать
16. Выпрямитель с быстрым восстановлением для поверхностного монтажа RS1M (PDF: 520 КБ) ↓ Загрузить
17. Кремниевые планарные силовые стабилитроны 1N4727A-1N4761A (PDF: 488 КБ) ↓ Скачать
18. Кремниевые планарные стабилитроны BZX55C (PDF: 375 КБ) ↓ Скачать
19. Кремниевый эпитаксиальный планарный переключающий диод 1N4148 (PDF: 396 КБ) ↓ Скачать
20. Кремниевый эпитаксиальный планарный переключающий диод 1N4148W (PDF: 254 КБ) ↓ Скачать
21. Кремниевый эпитаксиальный планарный переключающий диод 1N4148WS (PDF: 258 КБ) ↓ Скачать
22. Кремниевый эпитаксиальный планарный переключающий диод 1N4148WT (PDF: 278 КБ) ↓ Скачать
23. Выпрямитель для поверхностного монтажа от S1A до S1M (PDF: 783 КБ) ↓ Загрузить

Диод M7 — 1N4007 SMD

Диод M7 — 1N4007 SMD — M7SMDDIODE

Диод М7 — 1N4007 SMD

• Наличие: Прямой доступ
• Модель: M7SMDDIODE
• Артикул: 001000

200+ штук на складе

[]

{«product_page»:{«price»:»#content .product-price-container»,»special»:»#content .product-special-container»,»price_parent»:»»,»quantity»:»#product input[name=quantity]»,»button_minus»:»» ,»button_plus»:»»,»button»:»#product #button-cart»,»product_data»:»#content #product»},»list»:»»}

{«symbol_left»:»\u20ac»,»symbol_right»:»»,»decimal_place»:»2″,»decimal_point»:».»,»thousand_point»:»,»}

[]

1

ложь

правда

правда

Удалить

Изменить

т.р.

Выпрямительный диод_Верхний диод

Выпрямительный диод

Выпрямительный диод пропускает электрический ток только в одном направлении и в основном используется для работы источника питания.Выпрямительные диоды могут выдерживать более высокий ток, чем обычные диоды, и обычно используются для преобразования переменного тока в постоянный. Они разрабатываются как дискретные компоненты или как интегральные схемы и обычно изготавливаются из кремния и характеризуются довольно большой поверхностью P-N-перехода. Это приводит к высокой емкости в условиях обратного смещения. В источниках высокого напряжения два выпрямительных диода или более могут быть соединены последовательно, чтобы увеличить номинальное пиковое обратное напряжение (PIV) комбинации.

Стандартные выпрямители можно найти для регулирования мощности в компьютерах, зарядных устройствах для аккумуляторных батарей, блоках питания для компьютеров и автомобильных аккумуляторов. Кроме того, хотя выпрямительные диоды часто используются для преобразования переменного тока в постоянный, диоды с выпрямляющими характеристиками используются не только в электронике.

Выпрямительный диод общего назначения

		Пиковое повторяющееся обратное напряжение
		50В	100 В	200В	300 В	400В	500В	600В	800В	1000 В
Средний прямой ток	1.0А	М1	М2	М3		М4		М5	М6	М7	ПДФ
		С1А	С1Б	С1Д		С1Г		С1Дж	С1К	С1М	ПДФ
		1А1	1А2	1А3		1А4		1А5	1А6	1А7	ПДФ
		1N4001	1N4002	1N4003		1N4004		1N4005	1N4006	1N4007	ПДФ
		1N4001S	1N4002S	1N4003S		1N4004S		1N4005S	1N4006S	1N4007S	ПДФ
		SM4001	СМ4002	СМ4003		СМ4004		СМ4005	СМ4006	СМ4007	ПДФ
	1.5А	1N5391	1N5392	1N5393	1N5394	1N5395	1N5396	1N5397	1N5398	1N5399	ПДФ
		ГП15А	ГП15Б	ГП15Д		ГП15Г		ГП15ДЖ	ГП15К	ГП15М
		RL151	РЛ152	РЛ153		РЛ154		РЛ155	РЛ156	РЛ157	ПДФ
	2.0А	РЛ201	РЛ202	РЛ203		РЛ204		РЛ205	РЛ206	РЛ207	ПДФ
		С2А	С2Б	С2Д		С2Г		С2Дж	С2К	С2М	ПДФ
	2.5А	РЛ251	РЛ252	РЛ253		РЛ254		РЛ255	РЛ256	РЛ257
	3,0 А	1N5400	1N5401	1N5402	1N5403	1N5404	1N5405	1N5406	1N5407	1N5408	ПДФ
		С3А	С3Б	С3Д		С3Г		С3Дж	С3К	С3М	ПДФ
	5.0А	5А05	5А1	5А2		5А4		5А6	5А8	5А10
	6,0 А	6А05	6А1	6А2		6А4		6А6	6А8	6А10	ПДФ
	10.0А	10А05	10А1	10А2		10А3		10А6	10А8	10А10

Что разница между диодным выпрямителем M1 и M7

M1 и M7 Kingtronics

Kingtronics® KT® Surface Mount General Выпрямитель DO-214AC M1 по м7 ( м1 , м2, м3, м4, м5 , М6, м7 ) Автор: Kingtronics® International Company Pump: inktronics® International Company Тема: Поверхностная гора Генерал Выпрямитель Ключевые слова: kingtronics® KT® Поверхностный головной головной Выпрямитель SMA-J M1 ( M1 , M2, M3,M4,M5,M6, M7 ) Дата создания: 24.02.2017 …

Категория : Часто задаваемые вопросы Рецепты Предварительный просмотр / Показать подробности

SMD Rectifier M1M7 Semec

SMD Rectifier M1 — M7 представляют собой двухполюсные электронные компоненты, которые пропускают ток только в одном направлении, от анода (+) к катоду (-), и преобразуют переменный ток в ОКРУГ КОЛУМБИЯ.Эти простые полупроводники представляют собой PN-переходы с положительной или P-областью с положительными ионами и отрицательной или N-областью с отрицательными электронами.

Категория 9068 : FAQ Рецепты Предварительный просмотр / Подробнее

M1

M1 Thru M7 Генерал на поверхности Выпрямитель Обратное напряжение от 50 до 1000 вольт Вперед. Ток 1.0 Ampere упаковка содержит классификацию воспламеняемости лаборатории андеррайтеров 94V-0.Для поверхностного монтажа. Низкая обратная утечка. Встроенная защита от натяжения идеально подходит для автоматизированного размещения.

Категория 9068 Категория : FAQ Рецепты Предварительный просмотр / Подробнее

M1 M7 I = 1 AV = 501000 VV

<1.1 VI = 27/30 A TJMAX

M1 50 50 м2 100 100 м3 200 200 м4 400 400 M5 600 600 M6 800 800 M7 1000 1000 Макс. средний прямой выпрямленный ток, R-нагрузка Dauergrenzstrom в Einwegschaltung mit R-Last TT = 75°C IFAV 1 A Повторяющийся пиковый прямой ток Periodischer Spitzenstrom f > 15 Гц IFRM 5 A 3) Пиковый прямой импульсный ток Stoßstrom в Fluss-Richtung Half sine- Wave SINUS

Размер файла: 138kb

Количество страниц: 2

6 2

Категория : FAQ Рецепты Предварительный просмотр / Подробнее

VTRH Diode M1 Thru M7 Vtrons

VTR-H диод M1 — M7 15.0 Типовая емкость перехода (измеряется при частоте 1 МГц и приложенном обратном напряжении 4,0 В пост. тока) Гарантированная высокотемпературная пайка SMA/DO-214AC, единица измерения: дюймы (мм) 1,0 Пиковый прямой импульсный ток 8,3 мс, одиночный (Метод JEDEC) Механические данные:

Категория : Часто задаваемые вопросы Рецепты Предварительный просмотр / Показать подробности

Диодный выпрямитель M7 (SMD 40014007) Kingtronics

Диодный выпрямитель M7 цены вполне конкурентоспособны на рынке.С технической точки зрения, диодный выпрямитель M7 может заменить диодный выпрямитель M1 , диодный выпрямитель M2, диодный выпрямитель M3, диодный выпрямитель M4, диодный выпрямитель M6 M5 и диод 2. На рынке разные производители диодов называли M7 по-разному, например: S1M, SMA, GS1M, SMD

Категория : Часто задаваемые вопросы Рецепты

M1 — M7 Лист данных 1.0 AMP Seale Mount Silicon Rectifiers — Nanjing International Group Co 1.0Amp Seale Mount Plastic Technolicon , Diyi Electronic Technology Co., Ltd. M1 — M7 -J

Категория : FAQ Рецепты Предварительный просмотр /  Подробнее

Кремниевый выпрямитель серии M1M7 пластиковый тип

SKU: M1 — M7 Категория: Диоды . Описание. Номер серии. М1 ~ М7 .Описание. Диод – кремний Выпрямитель – 1,0 А SMA-X пластикового типа. Безсвинцовый статус / статус RoHS. Без свинца / соответствует требованиям RoHS. Уровень чувствительности влаги (MSL)

категория : FAQ Рецепты : FAQ Рецепты Предварительный просмотр / показать подробности

Разница между диодом и выпрямителем в табличной форме

Разница между диодом и выпрямителем следует понятно поскольку это важное и фундаментальное понятие в электронике.Чтобы узнать больше о стабилитроне , диоде , фотодиодах и т. д., посетите BYJU’S. Проверьте свои знания о различиях диода и выпрямителя . Q 5.

9.

Расчетное время чтения: 1 мин

Категория : Часто задаваемые вопросы Предварительный просмотр / Подробнее

Arduino Что такое является «M7» Diode Electrical

Редактирование: я посмотрел на схема — цель этого диода на входе — закоротить вход обратной полярности. Диоды довольно прочные и имеют тенденцию к короткому замыканию, поэтому, если источник не является чем-то вроде автомобильного аккумулятора или блока питания ПК, есть большая вероятность, что он не поджарит плату. Рейтинг 50 В более чем ток.Барьер Шоттки представляет собой вариант выпрямительного диода и особенно популярен в области цифровой электроники. В принципе, в коммутации диодов против диоды выпрямителя , соединения остаются …

Категория : Часто задаваемые вопросы: FAQ Рецепты Предварительный просмотр / Подробнее

Разница между диодом и выпрямителем (со сравнением

A диод представляет собой полупроводниковый прибор с двумя выводами, который пропускает ток при прямом смещении и блокирует ток при обратном смещении.Выпрямитель представляет собой схему, состоящую из диода , который имеет более высокую пропускную способность по току и, таким образом, используется для выпрямления сигнала переменного тока. …

Категория : Часто задаваемые вопросы Рецепты Предварительный просмотр /  Показать подробности

Пожалуйста, оставьте свои комментарии здесь:

.
