28625 2021-07-22T15:24:12Z Как правильно настроить видеорегистратор

17.03.2021

Иван, большинство заводских настроек трогать необязательно, но в зависимости от модели устройства и запаса «железа», улучшить детализацию кадра можно.

Содержание:

• Как правильно установить видеорегистратор
• Как правильно настроить видеорегистратор
• Чек-лист: Как правильно использовать видеорегистратор

Поговорим о неочевидных связях между типом установки и степенью освещенности кадра: как избавиться от засветов при помощи правильного расположения камеры.

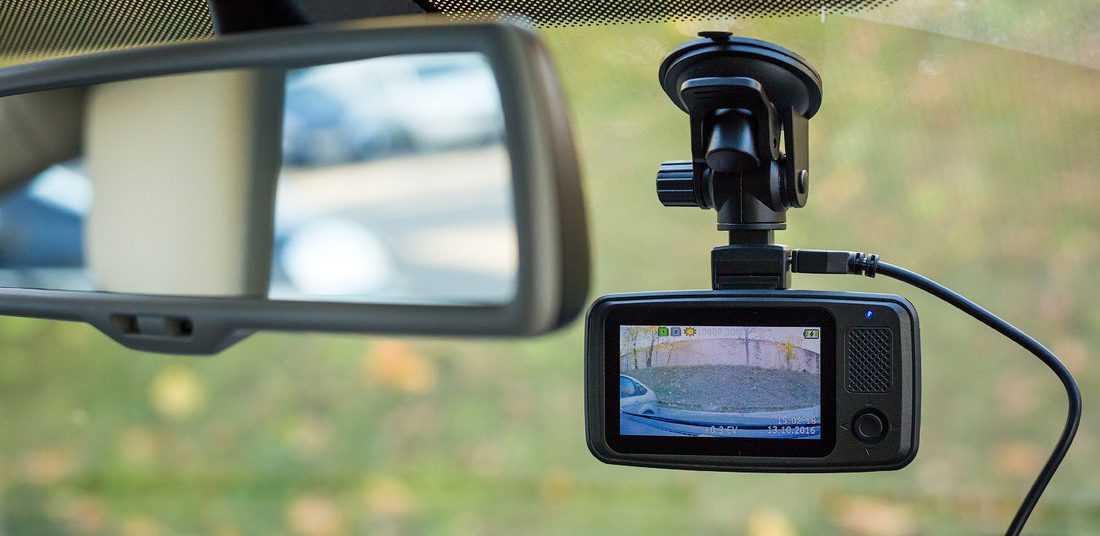

Найдите точку с хорошим обзором. Но только такую, чтобы прибор не отвлекал водителя от дороги. Ограничение обзорности с водительского сидения считается нарушением и может привести к штрафу (см. ч. 1 ст. 12.5 КоАП РФ).

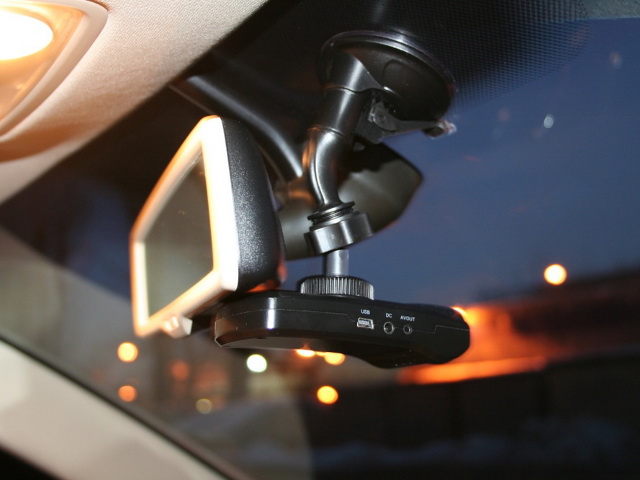

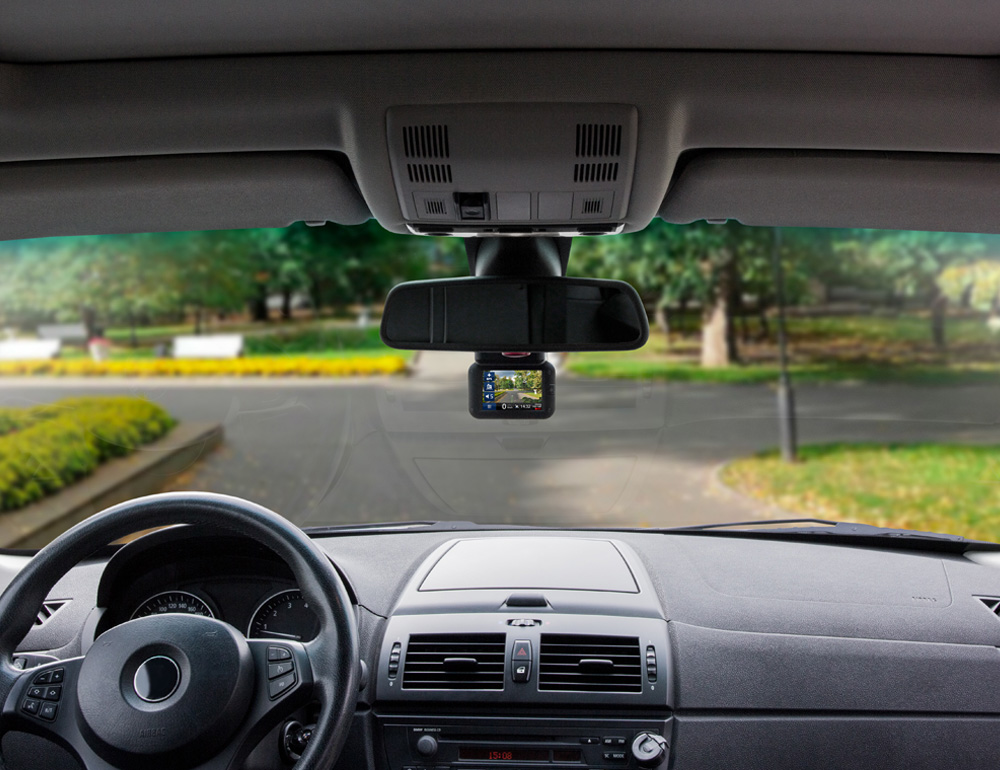

В вашем сообщении говорится, что вы прячете камеру за зеркало заднего вида – все правильно. Однако такой вариант доступен не каждому. Если корпус регистратора упирается в зеркало заднего вида, и камеру нельзя повернуть, придется ставить крепление чуть ниже или сдвинуть вбок.

Отрегулируйте наклон камеры. Для этого нужно опустить глазок вниз, чтобы в кадре было больше капота и меньше неба. Так вы сможете доказать, что съемка велась из вашего автомобиля. А еще это положительно скажется на авто-коррекции яркости.

Если прибор выставит экспозицию по небу, все детали кадра, которые темнее неба, окажутся в тени.

Таким трюком пользуются фотографы, но для видеорегистратора это совсем ни к чему.

Если ваш регистратор поддерживает функцию предупреждения о съезде с выбранной полосы (LDWS*), и вы собираетесь ей пользоваться – нужна обязательная калибровка по горизонту и линии капота. Посмотрите, как выставить настройки в инструкции к аппарату. Если положение камеры поменялось, калибровка проводится заново.

* LDWS (Lane Departure Warning system) – предупреждает о выезде на встречную полосу или съезд на обочину. Пригодится в дальних поездках.

Здесь поговорим о том, как повысить детализацию, сохранив естественную цветопередачу и освещение.

Проверьте разрешение съемки. Оптимальное значение – Full HD с частотой 30 к/сек. Если ехать по трассе, частоту кадров можно поднять до 60 к/сек – тогда запись будет плавной и камера зафиксирует мелкие детали на высокой скорости.

Если ваш регистратор поддерживает формат Super HD или 4К – переключайтесь на него. Когда связка «объектив-матрица-процессор» работают слаженно, это того стоит. Особенно, если смотреть запись на большом экране.

Здесь же упомянем про битрейт (Мбит/c). В настройках он обозначается как «качество видео». Выбираем максимальное значение. Он отвечает за детализацию и цветопередачу кадра.

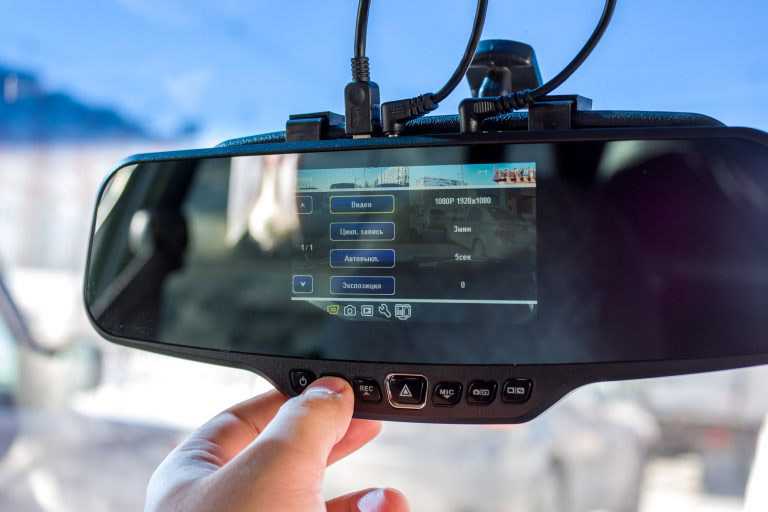

Выставляем экспозицию, контрастность, резкость и баланс белого. Для большинства регистраторов эти параметры трогать не нужно. Если начать двигать контраст, упадет детализация. При увеличении резкости картинка станет неестественной. С неправильным балансом белого можно уйти в синий или желтый. А какую экспозицию выставить в видеорегистраторе, понятно только при оценке текущего освещения – а оно может меняться каждые две минуты:

Если все же захотите настроить яркость (экспозицию) вручную, ставьте на значение от -0,3 до -0,7. Это поможет бороться с засвеченными государственными номерами в темное время суток.

Настраиваем длительность одного ролика. Какую цикличность записи выставить на видеорегистраторе – вопрос индивидуальный. Мы считаем, что оптимальная длина ролика – 3 минуты.

Современные регистраторы пишут не одним большим куском, а дробят запись на маленькие фрагменты. Так удобнее сохранять видео на карте памяти. К тому же, короткий ролик не пропадет, если отключится бортовая сеть питания. Регистраторы комплектуются встроенным аккумулятором: его мощности хватит, чтобы сохранить последнюю запись и корректно завершить работу.

Небольшой ролик удобнее перекинуть на другую флешку или сохранить на телефон по WI-FI. А если придется делиться записью с автоинспектором, файл не нужно монтировать и вырезать лишние куски.

Как правильно использовать видеорегистратор

1. Задержка включения (функция отложенного старта) на 10-20 сек. Это защитит прибор от скачков напряжения и не обесточит регистратор при запуске двигателя, когда снимается нагрузка на АКБ.

2. Датчик движения (режим парковки). Запускает съемку, если фиксирует в кадре подозрительную активности. Держите включенным, если оставляете прибор в салоне.

3. Датчик удара (G-сенсор). Защищает файл от перезаписи, если зафиксирует резкое торможение, ускорение, уход в сторону или удар. «Аварийный» файл помещается в отдельную папку, и удалить его можно только вручную, Снижайте чувствительность до 3-4. Если ездить по неровным дорогам, карта памяти забивается быстро.

4. Штампы даты, времени и скорости. Проверяйте, чтобы время и дата были выставлены правильно. Если использовать запись в суде, к этому придираются. Штамп скорости лучше убрать. В случае спорной ситуации он может свидетельствовать не в вашу пользу.

5. Частота. По умолчанию для России – 50 Гц.

6. Авто-выключение экрана. Гасит подсветку, чтобы не отвлекать водителя от дороги. Выставляйте минимально допустимо время.

7. GPS. Отвечает за выбор часового пояса, выставляет точное время и дату и пишет маршрут с координатами и текущей скоростью. Его можно посмотреть на виртуальной карте через специальный плеер. Держите включенным, чтобы иметь больше данных о своих перемещениях.

8. SPEEDCAM (база стационарных камер). Предупреждает о безрадарных комплексах контроля ПДД и сложных участках пути. Настройте пороги скорости, чтобы получать уведомления вовремя.

Если у вас есть вопросы или хотите настроить свой видеорегистратор со специалистом, свяжитесь с консультантами сервиса: поможем вытащить из вашего устройства максимум.

Нужен новый регистратор? Все новинки уже в каталоге.

Возврат к списку

Другие новости

• Fujida Karma Slim: первый тест комбо-устройства
• Обзор видеорегистратора Muben Mini XS WiFi
• Рейтинг радар-детекторов 2021
• Словарь терминов для видеорегистраторов
• Лучшие компактные видеорегистраторы
• Как выбрать радар-детектор для своего авто
• Лучшие видеорегистраторы премиум-класса
• Обзор видеорегистраторов с WiFi
• Видеорегистратор как свидетель ДТП
• Радар-детекторы 2019: какие лучше

Muben Neoline Fujida Sho-Me Playme SilverStone Mio Stinger Crunch Whistler Street Storm Inspector Sound Quest CARCAM Cobra Prology ParkCity Escort Beltronics Artway DATAKAM AdvoCam Mystery Booster Supra

Обзор функций видеорегистраторов, описание всех самых важных функций

FAQ по автомобильным видеорегистраторам

Любая техника постоянно обновляется, и видеорегистраторы не отстают от прогресса. Каждый год появляются новые процессоры и матрицы, улучшается качество видеозаписи, добавляются новые функции. Данная статья актуальна на 2017-й год, и мы будем обновлять информацию по мере надобности.

Что же такое автомобильный видеорегистратор?

Видеорегистратор (от английского DVR или Digital Video Recorder) представляет собой компактное записывающее устройство с одной или двумя камерами. Фиксирует дорожную обстановку во время движения автомобиля для предоставления доказательств в случае ДТП или иной экстренной ситуации.

В последнее время, количество автомобилей на дорогах России постоянно увеличивается, и вместе с этим возрастает число дорожно-транспортных происшествий. Согласно ст. 77 и 185 ГПК РФ, с 2016 года, видеозапись, которая сделана с помощью автомобильного видеорегистратора, является стопроцентным доказательством при рассмотрении дела о ДТП.

Из чего состоит видеорегистратор?

Есть три важнейших технических составляющих, без которых видеорегистратор не может функционировать, это то, от чего будет зависеть качество видео:

Процессор (чип)

Центр управления камерой, электронный блок, который отвечает за выполнение машинного кода устройства. Основная задача процессора видеорегистратора – обработка и сжатие видео.

Наиболее популярные процессоры на сегодняшний день:

Ambarella – один из самых популярных и мощных процессоров на сегодняшний день. Среди новинок множество устройств работают на процессоре Ambarella A7L, он поддерживает Super HD разрешение, режимы HDR и WDR для улучшения картинки, и может обрабатывать видеопоток сразу с двух камер.

Novatek – достаточно популярный процессор, которым, как правило, оснащают бюджетные видеорегистраторы. Процессор Novatek NT96650, который был выпущен в 2013-ом году, на сегодняшний день является лучшим по соотношению цены и качества.

Mediatek – эти процессоры так же достаточно популярны. В качестве основного преимущества можно выделить то, что они устойчивы к перегревам. Но, в то же время, по производительности они уступают Ambarella.

Allwinner Technology  – компания специализируется на производстве процессоров для недорогих китайских планшетов. Их процессоры чаще всего используются на бюджетных видеорегистраторах и не отличаются большой мощностью.

Видеопроцессор (Матрица)

Видеопроцессор также называется матрицей, одна из главных составляющих любого видеорегистратора, которая отвечает за качество видеозаписи. Современные видеорегистраторы используют в основном два типа фоточувствительных матриц. CCD (ПЗС – приборы с зарядовой связью) – это те матрицы, которые уже стали привычным элементом цифровых камер. Они обладают массой достоинств, но очень дороги в производстве. КМОП (CMOS, устройства на комплементарно металло-оксидном полупроводнике) – иной тип матриц, который по технологии создания близок к производству компьютерных схем. Последние научные разработки в области CMOS матриц позволили сохранить низкие цены, и добиться хорошего качества видео.

Наиболее популярные производители матриц на сегодняшний день:

Sony – один из лидеров в производстве матриц для видеорегистраторов. Матрицы Sony Exmor благодаря своей конструкции и технологии цифрового шумоподавления обеспечивают хорошее качество видеозаписи и дают четкую картинку.

OmniVision – популярные матрицы, которые используются в системах видеонаблюдения. Установленные на видеорегистраторы такие матрицы обеспечивают высокое качество видеозаписи. А новые модели, такие как OmniVision OV2710 отлично подавляют шумы.

Aptina – американская компания, которая производит матрицы для систем видеонаблюдения. Матрицы Aptina хорошо показывают себя как при низкой освещенности, так и наоборот, при чрезмерной освещенности. Также благодаря технологии Aptina’s Global Shutter Technology видеорегистратор лучше четче снимает быстродвижущиеся объекты.

Оптика (объектив)

Линзы в объективе видеорегистратора могут быть пластиковыми или стеклянными, стеклянные, разумеется, дают лучшее качество, но и стоят дороже. Если в описании устройства ничего не сказано о линзах, скорей всего они пластиковые. Также некоторые производители предлагают дополнительные линзы и фильтры для объектива за отдельную плату.

Важно и количество линз в объективе, на современных автомобильных регистраторах может быть от 4 до 7 линз, и чем их больше, тем выше качество видео.



Технические характеристики и функционал

Далее более подробно рассмотрим технические характеристики на которые стоит обратить внимание.

Характеристики видеозаписи

Качество записываемого видео является определяющим фактором в выборе автомобильного видеорегистратора. Основными требованиями, которые пользователь предъявляет к получаемому изображению, являются: читаемость номерных знаков, четкость картинки в целом, а также отсутствие засветов и бликов на записи.

HD 720p и FullHD 1080p

От разрешения зависит качество картинки, чем оно выше, тем больше деталей будет видно при масштабировании, номера автомобилей будут читаться лучше. Современные видеорегистраторы предлагают качество HD 720p, FullHD 1080p, Super HD 1296p.

Wide FullHD

Повышенное разрешение видео. FullHD имеет разрешение 1920х1080р, в то время как Wide FullHD – 2560×1080р. Также Wide FullHD подразумевает более точную экспозицию камеры. Экспозамер точнее определяет центр картинки и не захватывает много лишней информации (небо и капот автомобиля).

WDR

WDR – Wide Dynamic Range Imaging – программная обработка видео для повышения его качества. В видеорегистраторах данная функция нужна для коррекция освещенности кадра. Когда автомобиль оказывается в местах с разной освещенностью, например, выезжает из туннеля, HDR выравнивает освещение.

HDR

HDR – High Dynamic Range Imaging – программная обработка видео для повышения его качества. В видеорегистраторах нужна для решения проблемы засвечивания номерных знаков. Улучшает баланс белого при сильной контрастности, например, в ночное время, когда фары и фонари контрастируют с темным окружением.

Функция весьма полезна, но на некоторых видеорегистраторах может быть плохо реализована и не давать должного эффекта.

Угол обзора

Один из параметров объектива, чем он шире, тем больше пространства на дороге охватывает камера.

До 90° – низкий показатель угла обзора. Вы будете видеть только свою полосу движения.

90-140° – средний показатель. При таком угле обзора камера может фиксировать всю полосу движения и часть тротуара.

141-160° – высокий показатель. Камера будет фиксировать обстановку по всей ширине проезжей части, включая тротуар.

Выше 160° – мы убеждены, что излишний угол обзора отрицательно влияет на качество изображения. На сегодняшний день камеры автомобильных регистраторов не могут снимать при таком широком угле обзора не искажая картинку и не создавая эффект «рыбьего глаза» – когда объекты закругляются при приближении к краям кадра.

Для широкого угла обзора необходимо высокое разрешение записываемого видео. Поэтому только качественные (и не дешевые) автомобильные регистраторы могут обеспечить хорошую картинку при ширине угла в 140° и выше.

Сжатие H.264

Лицензируемый стандарт сжатия видео, предназначенный для достижения высокой степени сжатия видеопотока без потери качества. К отснятому видео применяется алгоритм кодирования, который уменьшает вес файлов. Применение обратного алгоритма восстанавливает исходное качество без потерь. Технология используется в системах видеонаблюдения для того, чтобы можно было хранить больше информации и проще её передавать.

Циклическая запись

Способ записи видео, который пришел на смену непрерывной записи. При таком способе на карте сохраняются короткие видеофайлы (их продолжительность зависит от настроек). После заполнения карты памяти, устройство само удаляет старые видеоролики и на их место записывает новые, таким образом освобождая пользователя от необходимости очищать карту памяти. Видеорегистраторы с G-сенсором, в случае его срабатывания (например, при ДТП), сохраняют записанное видео в отдельный раздел карты памяти, который защищен от автоматической очистки.



Прочий функционал необходимый видеорегистраторам

Помимо записи видео современные устройства предлагают различные дополнительные функции, производители пытаются превратить видеорегистратор в универсальный гаджет, а покупатели, в свою очередь, должны разобраться что к чему и понять какие функции будут полезны.

GPS-модуль

Позволяет определять и фиксировать координаты и скорость движения автомобиля. С этими данными видео может являться доказательством в суде. Некоторые видеорегистраторы могут выполнять функцию навигатора, для этого также необходим GPS-модуль.

Wi-Fi модуль

Обеспечивает связь с мобильным телефоном и бортовым компьютером автомобиля. Используется для просмотра видео с регистратора, для обновления баз данных и настроек видеорегистратора через телефон.

Датчик (детектор) движения

Датчик, благодаря которому видеорегистратор автоматически включит запись, обнаружив движение около автомобиля, чувствительность датчика можно отрегулировать. Функция полезна, когда автомобиль припаркован, в случае приближения другого авто, видеорегистратор всё запишет.

Датчик удара (G-сенсор)

G-сенсор фиксирует удар в случае ДТП и записанное в этот момент видео перемещается в специальный раздел на карте памяти, который защищен от стирания и перезаписи. На некоторых видеорегистраторах датчик удара может быть слишком чувствительным и срабатывать при наезде на кочки. В хорошем автомобильном регистраторе должна быть предусмотрена настройка чувствительности G-сенсора.

Не все видеорегистраторы оснащены таким датчиком, однако он может оказаться полезным в экстренных ситуациях.

Радар-детектор

Сразу стоит сказать, что не надо путать антирадар и радар-детектор, это разные устройства.
Радар-детектор – это приемник радиосигнала полицейского радара, предназначенного для измерения скорости движущегося автомобиля. Может быть отдельным устройством или дополнением к видеорегистратору. Радар-детектор с помощью аудио и/или видеосигнала, сообщает о расстоянии до радара, и оповещает о типе радара. Некоторые устройства только имитируют радар-детектор, работая с базой данных радаров, которая предварительно загружается и обновляется.

Антирадар

Антирадары в России запрещены законом. И за их использование водителя могут обвинить в препятствовании правоохранительной деятельности. Вообще-то вы не найдете видеорегистратор со встроенным антирадаром, но что это такое, мы объясним.
Антирадар – это активное устройство, которое генерирует высокомощные помехи в определенных радиочастотах, в результате чего радарный комплекс ДПС либо никак не отреагирует, либо получит те данные, которые смодулировал антирадар.

Режим парковки

Некоторые производители вводят функцию записи в режиме парковки, но при этом видеорегистратору требуется постоянное питание.  На практике данная функция может быть реализована благодаря датчику удара (G-сенсору), который включит камеру в случае определенной активности вокруг автомобиля.



Дисплей и меню

Дисплей

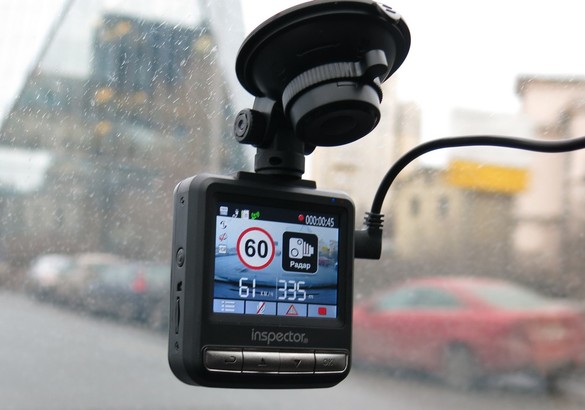

Экран предназначен для удобства пользователя, он помогает при установке видеорегистратора, так как вы сразу видите что он снимает. Устройство с дисплеем проще настроить через меню, и, что немаловажно, вы в любой момент можете просмотреть отснятое видео.

Также на дисплее отображаются различные индикаторы, такие как скорость движения автомобиля, координаты, время и дата.

Меню необходимо для изменения пользовательских настроек. Оно предоставляет возможность включать, отключать и регулировать различные функции.

Стоит сразу сказать, что есть автомобильные регистраторы без экранов и без меню. В таких случаях устройство может настраиваться при подключении к компьютеру, либо с помощью мобильного приложения, в том случае если регистратор оснащен Wi-Fi модулем.

Дисплей может быть сенсорным, но его диагональ, а, следовательно, и габариты устройства от этого увеличатся.

Видеорегистраторы на Android

Некоторые новые модели видеорегистраторов работают на операционной системе Android. Регистраторы на Android должны иметь большой экран. ОС Android обеспечивает работу приложений из Google play market, виджетов и работу навигатора.



Внешний вид и сборка

Форм-фактор видеорегистратора зависит от его начинки, поэтому, содержание определяет форму. Все производители стремятся к удобству и компактности, но иногда приходится искать компромисс, и делать устройство больше, устанавливая на него сенсорный экран или радар-детектор. Соответственно, увеличенные габариты могут быть оправданы повышенным функционалом, а могут быть обыкновенным недостатком.

Дизайн и используемые материалы тоже немаловажны. И если дизайн – это, во многом, дело вкуса, то материалы и их сборка говорят о качестве гаджета. Одни производители стараются удивить хорошей сборкой и приятным покрытием, например, Smart Touch. Другие же огорчают скрипучим дешевым пластиком и трясущимися кнопками.

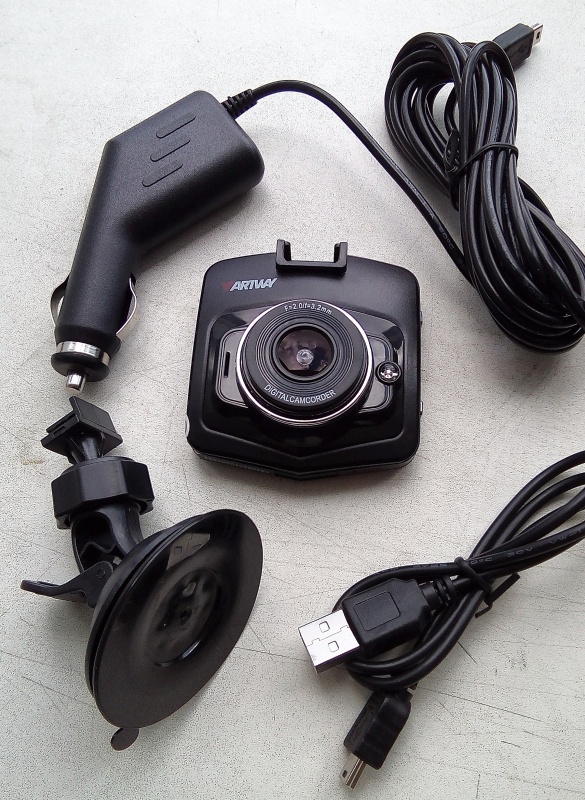

Комплектация

Ещё один фактор, на который следует обратить внимание. Стандартная комплектация видеорегистратора включает само устройство, крепление к стеклу (кронштейн), кабель питания и USB-кабель. Иногда производители радуют картой памяти, картридером, проводами для скрытой проводки или каким-нибудь фирменным чехлом. Некоторые модели видеорегистраторов поставляются с двумя камерами.

2 камеры

Вторая камера нужна для записи дополнительного видео с другого ракурса и/или для помощи при парковке. В некоторые моделях вторая камера используется исключительно как парктроник, без функции записи видео.

Micro SD

Micro SD – тип карты памяти. Устройство, на которое видеорегистратор сохраняет записанную информацию. Чаще всего карту памяти приходится покупать отдельно, так как она редко входит в комплектацию автомобильного регистратора. Объем памяти Micro SD может достигать 512ГБ.



Крепление видеорегистратора

Это очень важный элемент. Некачественное кронштейн может недостаточно крепко удерживать устройство. Также для максимального удобства кронштейн должен вращаться и по вертикали, и по горизонтали. Тут следует обратить внимание на следующие элементы:

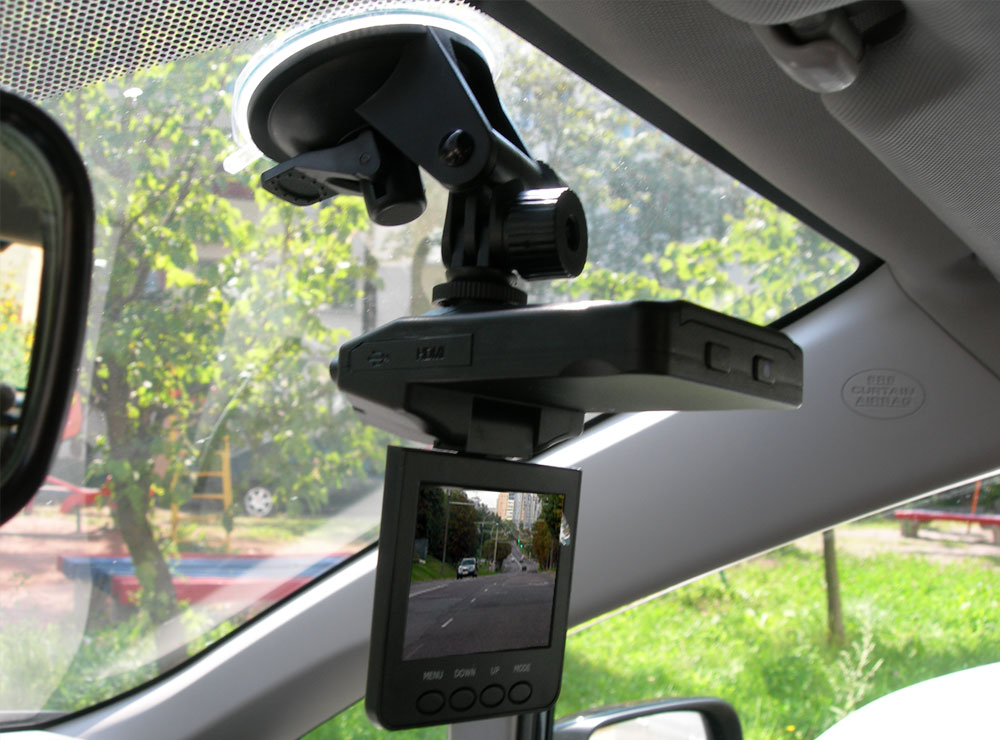

Поворотный кронштейн

Кронштейн, который вращается как по вертикали, так и по горизонтали. Это наиболее удобный вариант крепления, так как он позволяет менять положение видеорегистратора и поворачивать его для записи разговора с инспектором ДПС.

Вакуумная присоска

Один из самых распространённых видов крепления видеорегистратора на лобовое стекло. Удобство использования такого вида крепления в том, что можно с легкостью переставить видеорегистратор на любое другое место.

3М липучка

Крепление кронштейна к стеклу на двусторонний скотч, альтернатива креплению на присоске. Такое крепление нельзя постоянно переставлять на разные места, зато оно держится надежнее и, занимает меньше места, чем присоска.

Магнитное крепление

Вариант крепления видеорегистратора к кронштейну (не к стеклу), при котором в кронштейн встроен магнит, а на видеорегистраторе есть металлическое крепление, которое прикрепляется к магниту.

Питание в креплении

Вариант крепления, при котором кабель питания подключается не к видеорегистратору, а к креплению. Это делается для удобства, чтобы провод не мешал при повороте устройства, и было проще отсоединить регистратор.

Филипп Болтон, производитель рекордеров: как работают рекордеры

Молекулы воздуха внутри духового инструмента сравнимы с цепочкой маятников, соприкасающихся друг с другом. Когда первый получает импульс, он передает его следующему, и так далее, пока не дойдет до конца. Последний отскакивает и отправляет его обратно в обратном направлении, затем цикл начинается снова, как показано здесь:

Столб воздуха внутри регистратора вызывается колебаниями воздушного потока над и под губой. Он вибрирует в продольном направлении и работает следующим образом:
Пучность скорости (A) , зона с максимальным движением и минимальным давлением (светло-голубой на следующих рисунках), формируется на каждом конце и узел скорости (N) , зона высокого давления без движения (коричневый на картинках), формы в середине. Эта система также имеет другие вибрационные режимы, в которых она делится на две, три, четыре или более частей, как объяснено ниже.

В этом видео показано, как вибрирует столб воздуха. Волны, которые проходят вдоль канала инструмента, встречаются в узле и отскакивают на конце, а затем снова отскакивают, достигнув другого конца. Они продолжают двигаться вверх и вниз, пока музыкант продолжает дуть в инструмент.

Воздушная колонна имеет несколько режимов вибрации. Они называются регистрами и соответствуют частичные (или гармонические) звуки, присутствующие одновременно и придающие инструменту его тембровую окраску.

На графике внизу слева показан звуковой спектр 3-й аппликатуры (нижняя ля) барочного альтового или дискантового записывающего устройства. Он показывает частоту и амплитуду различных обертонов, каждая представлена ​​одним пиком. Первый слева доминирует. Это та нота, которую мы можем услышать, основная. Остальные обогащают его и характеризуют его тембр.

Спектограмма справа дает визуальное представление в реальном времени о различных частотах (частях), из которых состоит эта нота, при ее исполнении на одном и том же инструменте. Каждая горизонтальная линия представляет собой одно частичное (или гармоническое) начало снизу (основной) вверх. Интенсивность каждого из них показана его цветом. Тембр блокфлейты, анализируемый на этой диаграмме, является результатом комбинированного влияния профиль канала ствола и озвучивание ветрокрыла.

Мы используем первые четыре части для воспроизведения нот в диапазоне двух октав. Ниже можно найти индивидуальную информацию о некоторые из этих заметок. Нажмите на изображения ниже для получения более подробной информации. Названия нот даны для блокфлейты альт или дискант в стиле барокко в f.

low f (регистр 1 ^st )
(Нажмите на картинку для более подробной информации)

Воздушный столб можно укоротить, открыв отверстия, дающие более высокие ноты, поскольку длина вибрации укорачивается. Конечно, его также можно снова удлинить, закрыв отверстия. Если бы отверстия были достаточно большими, открытие отверстия было бы эквивалентно полному перерезанию столба воздуха в этой точке. но отверстия для этого слишком малы, поэтому мы можем использовать вилочные аппликатуры (также называемые перекрестными аппликатурами) для воспроизведения, в частности, полутонов.

низкий а (1 ^st регистр)
(Нажмите на картинку для более подробной информации)

низкий б (вилочная аппликатура — 1 ^st регистр)
(Нажмите на картинку для более подробной информации)

низкий д (1 ^st регистр)

(Нажмите на картинку для более подробной информации)

Таким образом, мы можем сыграть более октавы до соль (вилочная аппликатура на блокфлейтах барочного типа).

средний g (вилочная аппликатура — 1 ^st регистр)
(Нажмите на картинку для более подробной информации)

Конечно, мы также можем снова удлинить столб воздуха, закрыв открытые отверстия.

Чтобы играть более высокие ноты, мы можем заблокировать первый регистр и заставить воздушный столб разделиться на две части. На диктофоне это делается путем проделывания отверстия для большого пальца. утечка. Теперь у нас есть два узла скорости, и каждый вибрирующий сегмент короче. Это позволяет нам снова использовать те же отверстия для других нот. Теперь мы используем второй регистр прибора, для которого воздушный столб имеет два узла скорости.

средний а (регистр 2 ^и )
(Нажмите на картинку для более подробной информации)

Сделав две утечки (отверстие для большого пальца и одну на другой стороне инструмента), мы можем заблокировать первые два регистра и заставить столб воздуха разделиться на части. три части, делая ноты еще выше, используя те же отверстия еще раз. Теперь мы используем третий регистр прибора, для которого воздушный столб имеет три узла скорости.

высокий e (3 ^rd регистр)
(Нажмите на картинку для более подробной информации)

Сделав три утечки (отверстие для большого пальца и два отверстия в верхней части инструмента), мы можем заблокировать первые три рекистера и заставить столб воздуха разделиться на четыре части, давая еще более высокие ноты. Теперь мы используем четвертый регистр прибора, для которого воздушный столб имеет четыре узла скорости.

высокий g (4 ^th регистр)
(Нажмите на картинку для более подробной информации)

Таким образом, мы можем играть в диапазоне двух с половиной октав (около 30 нот), используя только 8 отверстий. Однако для этого конструкция прибора должна быть правильной.

Как работает регистратор?

При изучении нового инструмента лучше знать, как он работает, чтобы играть на нем в меру своих возможностей.

Сегодня мы займемся диктофоном, и, к счастью, это относительно простой инструмент, объяснение которого не займет много времени. Зная, что происходит внутри вашего рекордера, становится легче научиться играть.

На самом деле блокфлейта является самой простой и легкой в ​​освоении из всего семейства деревянных духовых инструментов, что делает ее любимой для юных учеников и отличной основой для развития техники, которую можно использовать на более продвинутых деревянных духовых инструментах.

Основы

Рекордеры создают звук, похожий на свист, когда музыкант направляет свое дыхание в духовой канал инструмента. Это начинается в головном суставе, где культовый узкий канал записывающего устройства получает потоки воздуха.

Когда воздух проходит через его внутреннюю часть, он сталкивается с заостренным краем, называемым губой. Это эффективно разделяет воздушный поток, некоторые из которых поднимаются ниже губ, а некоторые изгибаются над ними для создания звука.

Это вызывает колебание по всей длине отверстия диктофона, которое, в свою очередь, вызывает вибрацию столба воздуха, создавая резонанс и, в конечном счете, звук.

Просто дуя в блокфлейту, игрок устанавливает и поддерживает единую высоту звука блокфлейты, которую часто называют основной.

Обертон

Основной функцией всех деревянных духовых инструментов является воздушный столб внутри них, который имеет различные типы вибрации, которые в музыкальной индустрии обычно называют обертоном. Это изучение и анализ стоячих волн, которые образуются внутри инструмента при игре на нем.

Услышав волны, вы можете подумать о звуковых волнах или радиоволнах, но стоячие волны действуют по-другому. Во-первых, они стационарны, потому что основаны больше на перепадах давления в объекте, чем на волне, которая распространяется после ее формирования.

Эти точки давления называются узлами, и самые низкие и самые громкие вибрации отвечают за самую низкую высоту звука, которую блокфлейта может сделать в воздушном столбе.

Все остальные высоты тона являются обертонами, также называемыми гармониками. Эти высоты тона описываются тем, сколько идентифицируемых узлов давления создается в воздушном столбе для создания звука.

Здесь появляются такие термины, как регистр, где первый регистр соответствует одному единственному узлу, а второй регистр использует два узла, и так далее, пока вы не дойдете до верхнего регистра.

Стоит отметить, что по мере увеличения количества узлов в вашем записывающем устройстве у игрока остается меньше нот для работы, поскольку расстояние между узлами отверстия не может обеспечить больше нот, пока продолжается дополнительная вибрация.

Регистр

Давайте более подробно рассмотрим, что означает каждый регистр и как ваши пальцы будут взаимодействовать с тональными отверстиями для воспроизведения различных нот.

До сих пор мы говорили только об основных средствах, с помощью которых записывающее устройство создает звук, но игрокам необходимо направлять этот воздушный поток для создания различных желаемых звуков, которые могут быть приятными для слуха.

Обратите внимание, что мы рассмотрим названия нот, которые вы можете ожидать при игре на блокфлейте для альтов, поэтому некоторые названия нот могут отличаться на вашем инструменте, если у вас нет модели для альта или дисканта.

Во-первых, давайте посмотрим на несколько нот, которые возможны в первом регистре:

• Низкая фа — Низкая нота фа — это самая длинная воздушная колонна вашего диктофона. Это достигается за счет блокировки каждого тонального отверстия, что позволяет воспроизводить самый низкий звук, на который способен рекордер. Более высокие ноты извлекаются за счет укорочения столба воздуха внутри инструмента путем закрытия некоторых или комбинации этих отверстий.

• Низкая нота а – Низкая нота а исполняется, закрывая отверстия для большого и указательного пальцев, поворачивая шарнир стопы так, чтобы было закрыто последнее тональное отверстие.

• Низкая b – Низкая b достигается вилочной аппликатурой, иначе называемой перекрестной аппликатурой, которая используется для воспроизведения полутонов вместо установленных тонов, которые может воспроизводить блокфлейта. Чтобы раздвоить палец и добиться низкого b, вы держите все прикрытым, снова блокируя отверстие сустава стопы. Закрывая отверстия вокруг него, вы затем освобождаете четвертое отверстие, чтобы создать желаемый шум.

• Низкая ре – Чтобы сыграть низкую ноту ре, вы должны закрыть только отверстие для большого пальца и первые два отверстия для пальцев. Четыре других отверстия оставлены открытыми, чтобы столб воздуха оставался коротким и производил звук d.

• Средняя g — Средняя g — это еще один метод вилочной аппликатуры, при котором для создания желаемого звука закрывается только одно отверстие. На этот раз это отверстие для второго пальца сверху диктофона. Хороший способ найти это — произнести низкий звук «д», а затем прикрыть самую дальнюю от вас дыру, освободив при этом все остальное.

Затем мы попадаем в более высокие регистры, где в воздушной колонне существует более одного узла давления. Это делается путем ограничения типичного воздушного потока первого регистра, так что воздух вынужден разделяться на две части. Мы делаем это на диктофоне, частично закрывая отверстие для большого пальца, чтобы оно пропускало воздух.

Создание средней ля во втором регистре выполняется путем протекания отверстия для большого пальца, при этом закрывая все отверстия для пальцев, кроме одного в суставе стопы.

Логически следуя тому, как мы создали второй регистр, третий регистр достигается за счет введения еще одной утечки воздуха, так что внутри инструмента есть три конкурирующих узла скорости, которые создают более высокие ноты.

Оставив отверстие для большого пальца и открытое отверстие для сустава стопы, а также открыв центральное отверстие из пяти отверстий для пальцев, вы можете, например, создать высокое е.

Еще раз, введение еще одной утечки поверх регистратора приведет к разрыву третьего регистра и входу в четвертый.

Чтобы сыграть высокую соль, нужно частично закрыть отверстие для большого пальца, полностью закрыть отверстие для первого пальца, оставить второй открытым, закрыть третий и четвертый, а затем открыть пятый.

Закройте два отверстия после пятого, и теперь вы создали четыре узла давления в воздушной колонне магнитофона, которые могут воспроизводить высокие ноты.

Объяснение частей записывающего устройства — Dynamic Music Room

Хотите узнать больше о частях диктофона?

Вы ищете ресурсы о том, как лучше обучать своих учеников работе с рекордером и звуком?

Возможно, вам не понадобится , чтобы научить, как работает магнитофон, чтобы научить его хорошо играть, но вы упускаете прекрасную возможность.

В начале своей карьеры я забросил это преподавание. После того, как я начал обучать этому намеренно, я заметил, что мои дети играют немного лучше, но, что более важно, они стали лучше понимать, как звучит инструмент, изучая частей диктофона.

Три основные части диктофона: головной сустав, сустав тела и сустав стопы. Эти части также содержат более мелкие детали, которые помогают диктофону функционировать.

Подробнее читайте в остальной части статьи.

Содержание

Как называются 3 части записывающего устройства?

Во-первых, регистратор разделен на 3 основные части. В этом разделе будут описаны эти основные части.

Если вы предпочитаете видеть это в виде видео, посмотрите видео, которое я сделал для YouTube.

Головной шарнир

Части блокфлейты называются шарнирами, как у флейты и кларнета.

Посмотрите, чем похожи флейта и блокфлейта, если хотите узнать больше.

Головка или головка — это верхняя часть записывающего устройства.

Здесь вы дуете в диктофон. Это также место, где создается звук при дуновении.

Есть много мелких деталей, из которых состоит головка записывающего устройства, в том числе:

• Ветроуловитель
• Блок
• Мундштук/Бек
• Окно
• Губная губа/край

Эти части немного сложны и будут описаны более подробно в следующем разделе.

Если бы у записывающего устройства была самая важная часть, то это была бы головка. Отсюда все звуки.

Соединение корпуса

Соединение корпуса или среднее соединение является самой большой частью регистратора.

В этом соединении нет ничего особенного, кроме отверстий, которые используются для изменения высоты тона, закрывая их.

Сочленение корпуса обычно содержит 1 отверстие для большого пальца и 6 отверстий для тона сверху, причем одно из верхних отверстий представляет собой двойное отверстие внизу.

На регистраторе первое верхнее отверстие должно совпадать с ветровым отверстием.

Вы можете заметить, что отверстия на шарнире корпуса не совпадают друг с другом. Это сделано намеренно.

У вас разная длина пальцев, и измененная линия должна соответствовать естественной длине пальцев.

Конечно, это работает только тогда, когда вы играете левой рукой сверху.

Узнайте, как я объясняю, как правильно держать диктофон.

Подножка

Подножка — это самая нижняя часть диктофона. Он же и самый короткий.

Начинается там, где записывающее устройство «ударяет» или «булькает».

Имеет только одно тональное отверстие (двойное) и отверстие в самом низу.

Это соединение обычно регулируется, чтобы отверстие для финального тона лучше совпадало с мизинцем.

Вот две вещи, которые мои ученики всегда обнаруживают самостоятельно в ходе экспериментов:

1. Снятие ножного шарнира и игра без него не сильно влияет на высоту тона и настройку высоких нот, но низкие ноты действительно портятся.
2. Закрытие самого нижнего отверстия не остановит звук, пока вы не закроете все отверстия.

Я не учу этому специально, пока не замечу, что некоторые ученики открывают для себя это или экспериментируют с этим.

Когда я вижу зачатки этого, я считаю это обучающим моментом, и мы экспериментируем, чтобы понять, зачем нам нужен шарнир ноги и открытое отверстие на дне.

Блокфлейты с 2 и 3 суставами

Если у вас уже есть блокфлейты, вы можете заметить, что есть блокфлейты с 3 суставами, а некоторые — с 2 суставами (объединенные корпус и стопа).

Подойдет любой из них, хотя большинство рекордеров более высокого качества будут с тремя соединениями.

3-шарнирные магнитофоны звучат лучше и на них легче играть, поскольку они регулируются.

Двухшарнирные регистраторы более долговечны, а нижний малый шарнир не так легко теряется.

Объяснение частей шарнира головки регистратора

В этом разделе рассматриваются более мелкие и сложные части шарнира головки. Они связаны с тем, как записывающее устройство воспроизводит звук.

Я специально учу их; Я считаю, что детям полезно лучше понять, как создается звук, исследуя диктофон.

Ветряк

Ветровик — это маленькое отверстие в верхней части, куда вы дуете.

Имеет форму прямой линии или арки.

В обе игры легко играть по разным причинам.

Прямая дудка требует немного большего контроля со стороны исполнителя, но звук будет богаче и в целом приятнее.

Дугообразный проем обеспечивает некоторое сопротивление воздуха и облегчает игру другим, но вы теряете контроль над тембром и богатство тона.

Посмотрите мой огромный список простых песен для диктофона.

Блок

Блок представляет собой цельный кусок пластика или дерева, придающий форму люку.

Задача блока состоит в том, чтобы сузить и сфокусировать воздух в проеме в форме, которая вскоре расколется, создавая вибрацию.

Некоторые записывающие устройства имеют видимый отдельный блок, в то время как другие кажутся цельными.

По моему опыту, ученики, скорее всего, используют шомпол, чтобы случайно треснуть или даже вытолкнуть блок.

Это плохо для вашего диктофона и может вывести его из строя.

Всегда советуйте учащимся осторожно пользоваться шомполом.

Узнайте больше о том, как чистить диктофон.

Мундштук/ Beck

Мундштук представляет собой верхнюю часть блокфлейты над ветровой площадкой.
Мундштук также иногда используется для обозначения части головного сустава, вокруг которой вы держите губы.

Окно

Для записывающего устройства окно — это место, где возникает вибрация. Часть разделенного воздуха должна выйти сюда.

Закрытие окна заблокирует все звуки, кроме, может быть, тихих, высоких и неприятных. (Этот звук — моя любимая мозоль).

Губы/Край

Хотите верьте, хотите нет, но это, пожалуй, самая важная часть всего диктофона.

Это небольшой клин или край внутри форточки, где находится окно.

Когда воздух движется по воздуховоду, он попадает на край губ.

Когда это произойдет, воздух разделится. Это расщепление вызывает вибрацию, которая воспроизводит звук записывающего устройства.

Часть воздуха выходит через окно, а часть проходит по остальным частям тела и суставам ног.

Вибрация внутри и снаружи регистратора.
