Медный и алюминиевый кабель. Отличия и преимущества

Преимущества кабеля из меди.

Почему многие отдают предпочтение кабелю с медной «начинкой»?

Медный кабель имеет лучшую проводимость по сравнению с алюминиевым. При такой же площади поперечного сечения жилы кабеля, медь может выдержать нагрузки значительно больше, чем алюминий. Например, при площади сечения 10 мм2, алюминиевая жила может вынести электрический ток до 50А, а медная жила того же сечения выдерживает ток до 70А. То есть, если требуется заменить алюминиевый кабель по уже готовой магистрали и толщина кабеля ограничена, а предположительная нагрузка возросла, то прокладка медного кабеля вместо алюминиевого позволит, при тех же размерах кабеля, увеличить допустимую нагрузку.

Например, при площади сечения 10 мм2, алюминиевая жила может вынести электрический ток до 50А, а медная жила того же сечения выдерживает ток до 70А. То есть, если требуется заменить алюминиевый кабель по уже готовой магистрали и толщина кабеля ограничена, а предположительная нагрузка возросла, то прокладка медного кабеля вместо алюминиевого позволит, при тех же размерах кабеля, увеличить допустимую нагрузку.

Медный кабель по сравнению с алюминиевым имеет большую химическую стойкость. Медь относится к благородным (инертным) металлам и не вступает в химическую реакцию с большинством веществ. А алюминий подвергается химическому воздействию, вследствие чего разрушается.

Медный кабель имеет большую механическую прочность по сравнению с алюминиевым. Это можно наблюдать в местах присоединения алюминиевого кабеля в домашней проводке. В районе клемм, алюминиевая жила всегда очень примята и часто разрушена, что с медной жилой никогда не происходит.

Примером силового медного кабеля можут служить линейки ВВГ, ВВГнг, ВВГнг(А), ВВГнг(А)-LS, ВВГнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГнг(А)-LSLTx, ВВГнг-LS, ВВГнг-FRLS, ВБШв, ВБбШв, ВБбШвнг, ВБШвнг(А), ВБШвнг(А)-LS, ППГнг(A)-HF, ППГнг(А)-FRHF.

Преимущества алюминиевого кабеля.

Алюминиевый кабель подходит для временной проводки. Благодаря его небольшой стоимости (небольшая стоимость – это минимум в три раза дешевле кабеля из меди), на этом виде кабеля можно значительно сэкономить.

Прежде всего, он, конечно, легкий. Это бесспорное преимущество: ведь удобнее раскатывать бухту или катушку с легким кабелем, а если речь идет о монтаже ЛЭП, то легкость и вовсе становится ценнейшим качеством.

Но по мимо плюсов так же есть и минусы алюминиевого кабеля.

Алюминий как проводник, по сравнению с медью имеет более высокое удельное электрическое сопротивление — 0,0271 Ом х кв. мм/м против 0,0175 Ом х кв. мм/м. Разница почти в два раза!

Именно высокое удельное сопротивление и сводит на нет преимущество легкости алюминия. Получается, что для того, чтобы обеспечить одну и ту же проводимость, придется взять намного более мощный, а, значит, и тяжелый алюминиевый проводник, чем если бы мы использовали медь.

Все прекрасно знают, что алюминий – стойкий к коррозии металл. Но из курса химии известно, что это не совсем так. Сам алюминий окисляется на воздухе очень быстро. А вот образовавшаяся тонкая пленка окисла и предохраняет его от дальнейшего химического разрушения.

Но у защитной пленки уже немного другие свойства, нежели у самого металла. В частности, проводник из нее уже совсем не такой хороший. Это значит, что в месте электрического контакта с пленкой из окисла алюминия может образоваться повышенное переходное сопротивление. А это приводит к нагреву контакта, который в свою очередь приводит к еще большему увеличению электрического сопротивления.

Вот такой замкнутый круг. Итогом становится расплавление контактов, обрыв цепи или ненадежное электроснабжение. Проблемный контакт приходится искать, подтягивать его, или менять зажимы, а подвергнутый длительному нагреву алюминий, и без того не обладающий особой пластичностью, может обломиться от любого неосторожного движения. Тогда и вовсе потребуется замена кабеля, которая технологически даже не всегда и возможна.

Однако применение того или иного кабеля зависит также и от того, для каких целей его применяют. Каждый электроприбор обладает своей мощностью, от которой будет напрямую зависеть сечение кабеля, а значит – и его начинка.

В аббревиатуре кабеля, для обозначения алюминиевой жилы, в начале стоит буква А. То есть уже к знакомым нам линейками добавляется А, и получается соответсвенно АВВГ, АВВГнг, АВВГнг(А)-LS, АВБбШв, АВБШв.

Если вы определились с типом кабеля, который подходит именно вам, обязательно убедитесь в качестве товара перед совершением покупки. Кабель из любого метала должен храниться в соответствующих условиях и иметь всю необходимую техническую документацию.

Алюминиевые провода и кабели: марки, сечения, применение

Алюминиевые провода и кабели запрещены для использования в качестве проводки в квартирах и жилых домах. Но разрешено их использование только для подключения электроустановок при сечении кабеля свыше 16 кв. мм или для подключения инженерного оборудования (насосов, климатических устройств и т.д.) проводом от 2,5 кв. мм. Это прописано в ПУЭ издания после 2002 года. Однако, спрос на кабель с жилами из алюминия различных сечений остается высоким – это вызвано двумя банальными причинами: банальной экономией и ситуациями, когда нужно заменить часть старой проводки, а финансов на прокладку новых медных жил нет, а также в ситуациях описанных выше. В этой статье мы рассмотрим плюсы и минусы, а также, какими бывают марки алюминиевых проводов и кабелей.

Преимущества и недостатки алюминия
Марки алюминиевых проводов
Марки алюминиевого кабеля

Преимущества и недостатки алюминия

У алюминиевой кабельной продукции есть свои преимущества и недостатки, на основании которых происходит выбор материала для конкретных задач.

Преимущества:

Цена. Стоимость кабеля играет решающую роль при больших объёмах производства. Однако следует учитывать, что если алюминиевый кабель ощутимо дешевле медного аналогичным сечением, то при сравнении меди и алюминия с разными сечениями, но сопоставимой допустимой токовой нагрузкой разница в стоимости не столь существенна.

Вес. Алюминиевый кабель весит примерно в два раза меньше медного, поэтому при прокладке алюминия по воздушным линиям нужно вдвое меньше опор. Это сокращает расходы на строительство линий.

Недостатки:

Текучесть. Алюминиевые кабели и провода в большинстве своем делаются из мягких сплавов, а это пагубно сказывается на качестве контакта. При эксплуатации контакты с алюминием ухудшаются (особенно на скрутках и винтовых зажимах) и их нужно периодически протягивать. Это связано с его текучестью.
Окисление. При работе алюминиевого проводника во влажной среде и на воздухе происходит его окисление. В этом процессе поверхность жилы покрывается оксидной пленкой, после чего окислительные процессы останавливаются.
Потому что образовавшаяся пленка препятствует их развитию. С одной стороны таким образом алюминий сам себя защищает от полного сгнивания, а с другой – оксидная пленка не проводит ток. Следовательно, контакт сначала начинает усиленно греться, по мере возрастания переходного сопротивления, а затем и вовсе исчезает.
Хрупкость. Большая часть проводов из алюминия ломаются, стоит их несколько раз согнуть. Это приводит к проблемам, как на этапе монтажа электроустановки, так и в процессе обслуживания, например при замене розеток и другого электрооборудования.

Однако некоторые из недостатков, например, текучесть, зависят от конкретного производителя и марки продукции, т.к. в этой сфере применяются различные сплавы.

Марки алюминиевых проводов

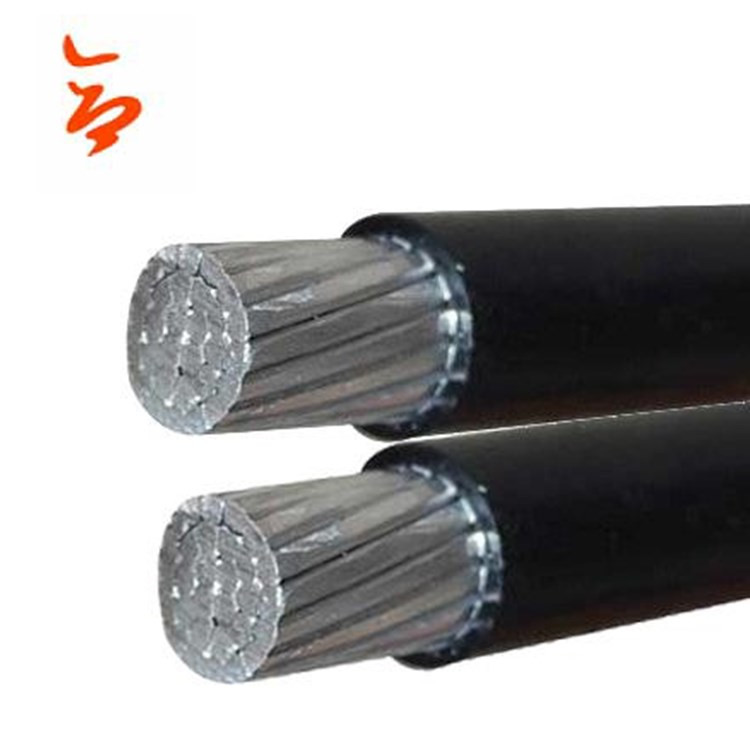

СИП – самонесущий изолированный провод. Используется в воздушных линиях электропередач напряжением вплоть до 35 кВ. Количество жил – от 1 до 4. Маркировка выглядит подобно этой: «СИП 1, СИП 2» и так далее. Если после цифры присутствует буква «А», значит нулевая жила изолирована, если нет – то ноль без изоляции. Жилы покрыты устойчивым к УФ-излучению полиэтиленом. От маркировки может изменяться количество жил и их конструкция. Отличительная особенность у марки СИП 3 – это то, что он одножильный сталеалюминевый провод.

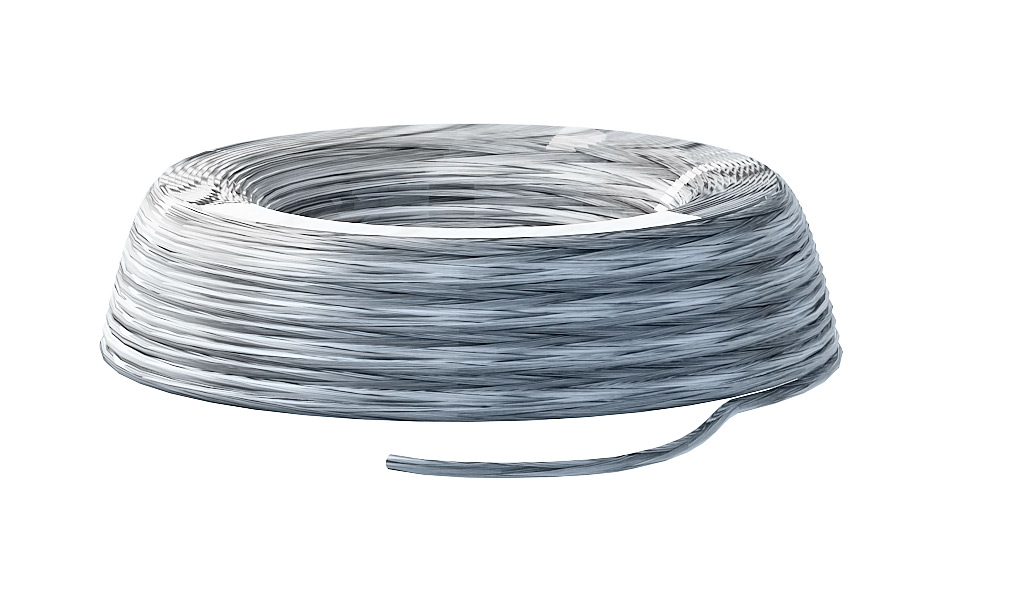

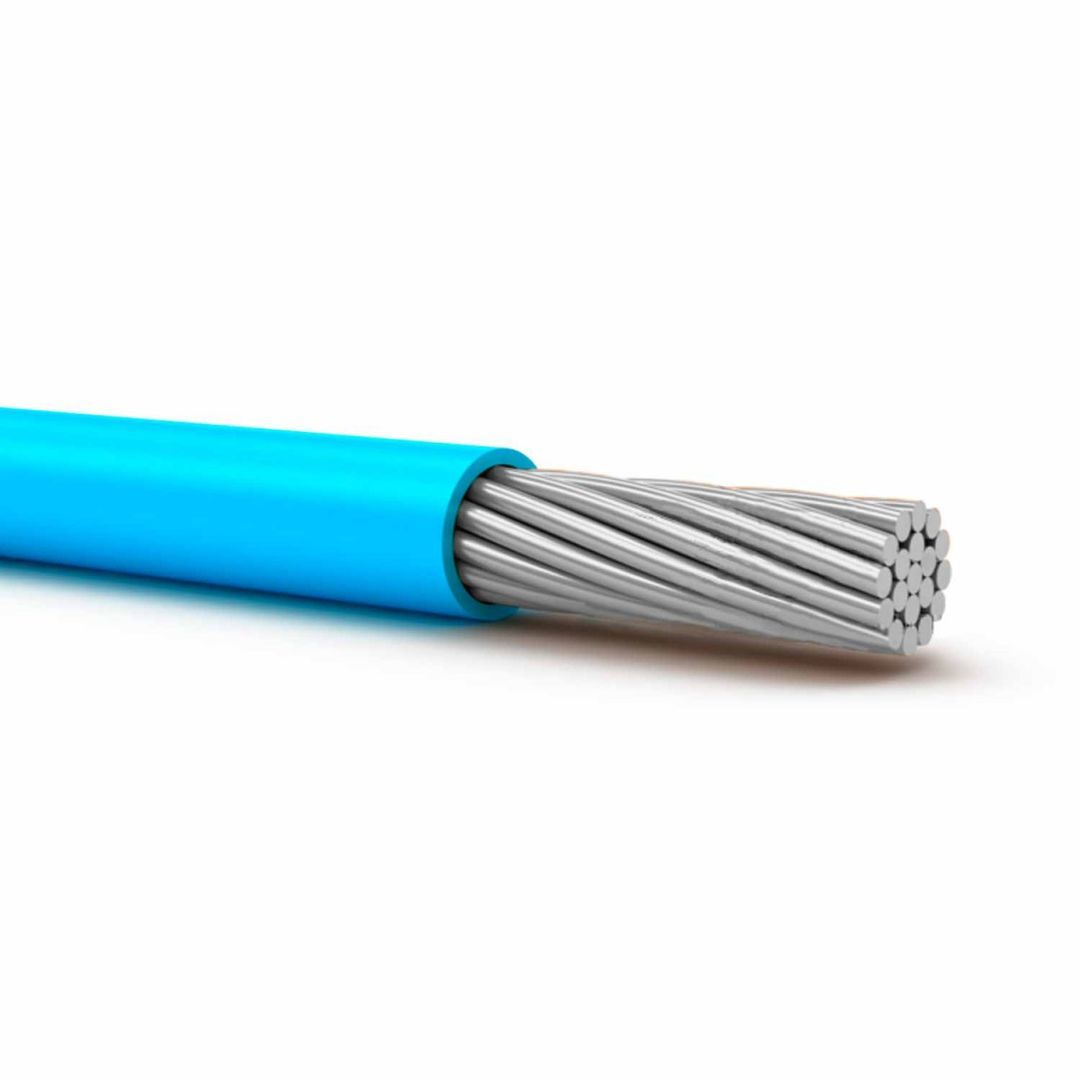

АПВ – провод алюминиевый с монолитной изолированной жилой, производится в диапазоне сечений от 2,5 до 16 кв. мм. Используется для сборки электрических схем, щитов и шкафов, можно применять для сборки арматуры осветительных приборов. Продукция этой марки прокладывается в стенах, трубах, лотках. Рассчитан на напряжение до 1000 В 50 Гц. Материал изоляции – ПВХ-пластикат.

А – неизолированный провод, используется на воздушных линиях электропередач. Провода состоят из тонких проволок, скрученных в так называемый повив. Диапазон сечением 16-750 кв. мм.

АС – неизолированный провод, отличается от предыдущего только наличием стального сердечника, что делает его более жестким и устойчивым к механическим воздействиям.

Марки алюминиевого кабеля

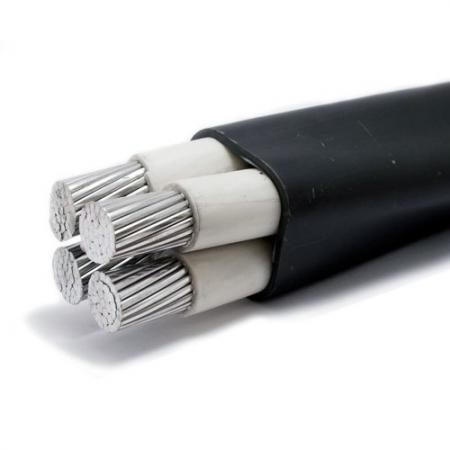

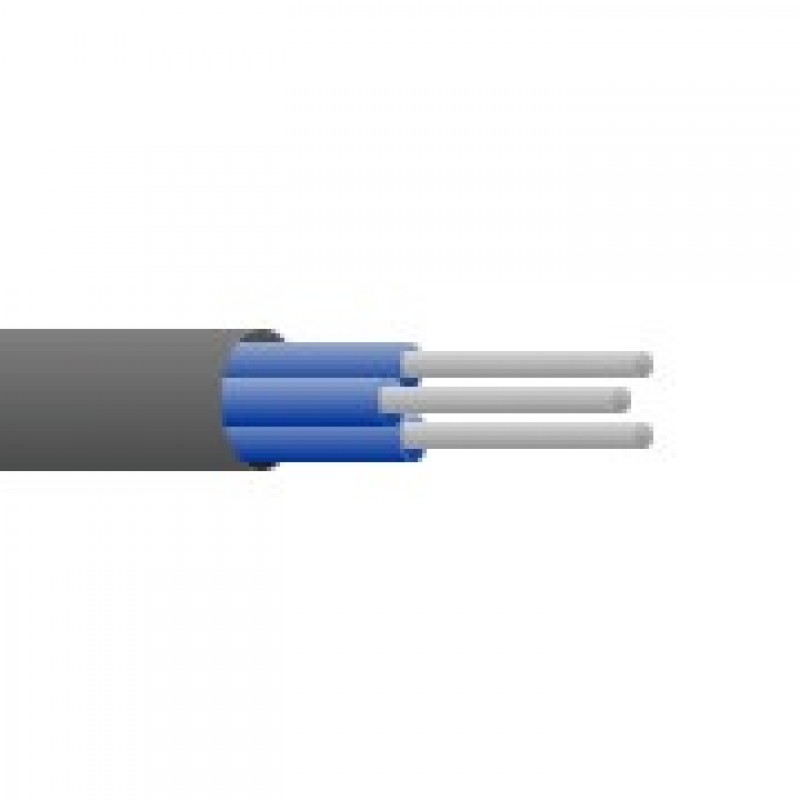

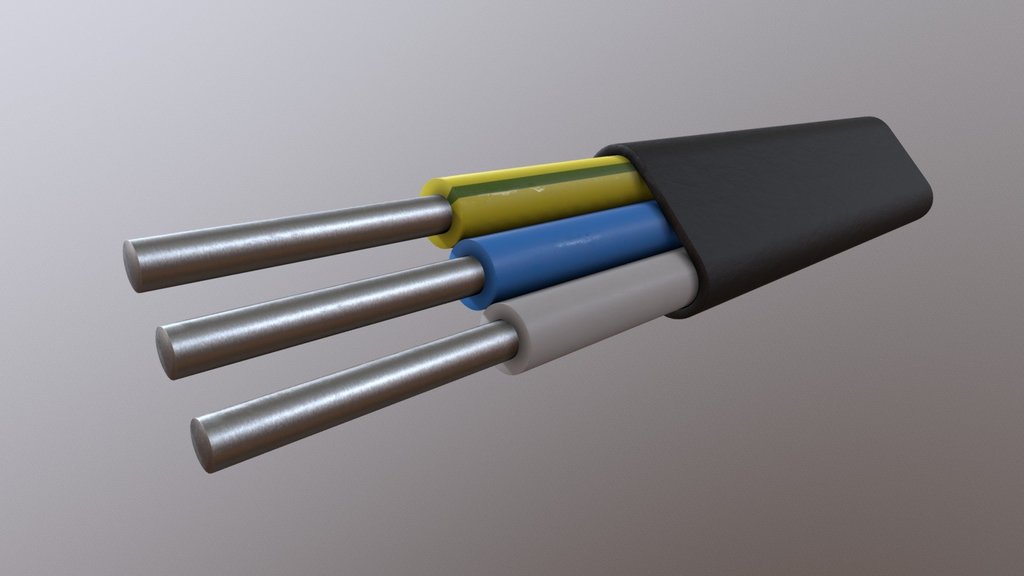

АВВГ – с алюминиевыми жилами и двойной виниловой изоляцией.

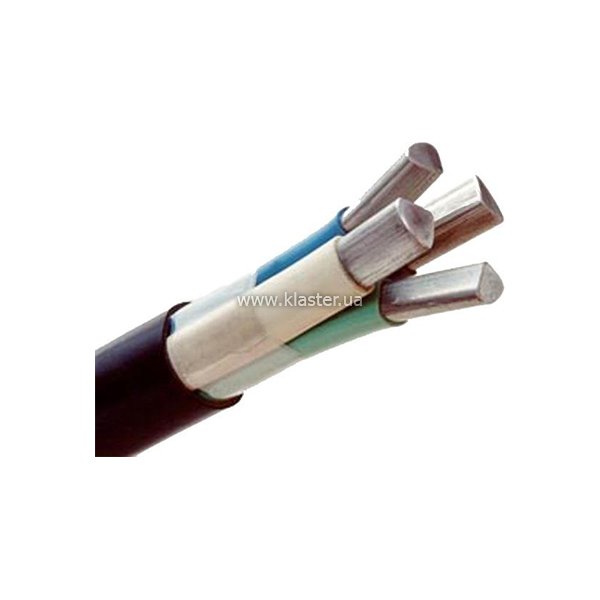

АВБбШв – с алюминиевыми жилами и ленточной броней изоляцией ПВХ каждой жилы и слоя опоясывающей изоляции, а вернее сказать снаружи ПВХ-шланг. Количество жил от 1 до 5, а их сечение от 2,5 кв. мм до 240 кв. мм. Номинальные напряжения – 0,66-1 кВ и 50 Гц частота переменного тока. Он может применяться для прокладки проводки и подключения электроустановок к питающей сети в сложных условиях, а также при возможностях механических повреждений, во взрыво- и пожароопасных помещениях.

АСБл – бронированный стальными лентами, а также в свинцовой оболочке. Количество жил от 1 до 4, их сечение лежит в диапазоне 16-800 кв. мм. Используется для работы в электроустановках напряжением до 10 кВ. В зависимости от класса гибкости и площади поперечного сечения токопроводящие жилы могут быть как однопроволочными (монолитными, в каталогах могут обозначаться сокращенно «ОЖ»), так и многопроволочными. Жилы покрыты бумажной изоляцией, заключены в экран из электропроводящей бумаги. Они заключены в свинцовую оболочку, а подушка выполнена из битума, крепированной бумаги и ПВХ-пленки. Можно использовать для прокладки в грунте с малой и средней коррозийной активностью.

АПвПуг – бронированный для линий напряжением до 6-10 кВ частотой 50 Гц. Тип брони – стальная ленточная. Изоляция – сшитый полиэтилен. Предназначен для прокладки в земле: траншеях и грунте независимо от степени коррозийной активностью. Поэтому герметичен, защищен от проникновения влаги. Возможно использование для воздушных линий, а в случае обеспечения должной противопожарной защиты (нанесения огнезащитных покрытий) и в сооружениях. Диапазон сечений – от 50 до 800 кв. мм, жилы многопроволочные. Кроме того на кабеле присутствует экран из медной проволоки сечением 16-35 кв. мм скрепленных медной лентой. Материалы позволяют прокладывать его даже в водоемах судоходных и несудоходных, при условии исключения вероятности механических повреждений кабеля.

ААБл – бронированный, для прокладки в сетях 1-10 кВ. Жилы могут быть однопроволочными или многопроволочными, изолированы пропитанной бумагой, поверх которой размещена поясная изоляция из полупроводящей бумаги. Это все заключено в алюминиевую оболочку и броню из двух стальных лент. Допустимые напряжения указываются в маркировке, например ААБл 1 – 1 кВ, ААБл 6 – 6 кВ, ААБл 10 – 10 кВ соответственно. Диапазон сечений 50-240 кв. мм. Может использовать в любой местности от умеренного до холодного климата. Для прокладки вертикальных участков линий нельзя использовать этот вид кабеля, есть специальный с нестекающей пропиткой ЦААБл-10. В грунте можно прокладывать данную марку при невысокой коррозионной активности.

ААШв – с бумажной изоляцией алюминиевых жил покрытых слоем общей виниловой изоляции. Используется в сетях до 10 кВ (или до 6 кВ в зависимости от конкретного варианта изделия). Жилы могут быть одножильными (маркировка «ОЖ» или «ОК») и многопроволочными (маркировка «мк», «мс», «мж»). При прокладке одного кабеля изоляция не распространяет горение. Пропитка бумажной изоляции выполняется таким вязким составом, что он не вытекает, а при соединении кабеля в муфтах не образуется воздушных включений. Экран выполнен из электропроводящей бумаги. Количество жил от 1 до 4, а диапазон их сечений лежит в пределах 50-800 кв. мм.

В заключение хотелось бы отметить, что в последнее время все чаще говорят том, что алюминий вернется в бытовую электропроводку. Реальную причину этому назвать сложно. Производители позиционируют новые кабели, изготовленные из нетекучих жестких сплавов, а также разработку алюминиевых кабелей, покрытых слоем меди. Скептики утверждают, что это попытки компании «Русал» увеличить доход от сбыта своей продукции. В любом случае виды и марки алюминиевых проводов и кабелей нужно знать, чтобы их правильно использовать.

Материалы по теме:

Как соединить алюминиевый провод с медным
Алюминиевая электропроводка: плюсы и минусы
Расчет сечения кабеля по току

Преимущества кабеля из алюминия, марки кабеля с алюминиевой жилой

Главная > Информация > Статьи > Алюминиевый кабель: преимущества, разновидности, применение

Электрический кабель — один из основных элементов в системах передачи электрической энергии. Область применения кабеля зависит от материала токопроводящей жилы, материала изоляции, конструктивных особенностей. МТД «Энегорегионкомплект» предлагает кабели как с медными, так и с алюминиевыми жилами.

Достоинства алюминиевого кабеля

Основным достоинством, особенно актуальным во времена кризиса, является относительная дешевизна кабелей с алюминиевой жилой.

Стоимость добычи и переработки алюминия значительно ниже, чем меди. Поэтому ниже и стоимость конечного продукта с использованием алюминия (мировая стоимость 1 т меди примерно в 3 раза дороже 1 т алюминия). Однако, стоит учесть, что по проводимости алюминий уступает меди более чем в 1,6 раза, т.е. именно во столько раз возрастет сечение алюминиевой жилы относительно медной для передачи того же тока.
Условно, при замене кабеля с медной жилой сечением 70 мм² проложенного открыто, необходимо будет выбрать кабель с алюминиевой жилой сечением 120 мм². Но даже несмотря на необходимость выбора алюминиевой жилы большего сечения по сравнению с медной, кабель с алюминиевой жилой обойдется дешевле.
Стоит обратить внимание на то, что нельзя просто взять и заменить кабель с медной жилой на кабель с алюминиевой жилой, все расчеты подходящего сечения должны производится только специалистами и учитывать все факторы.
Несомненным достоинством кабелей с алюминиевыми жилами является их более легкий вес по сравнению с кабелями с медными жилами (в первую очередь из-за того, что удельный вес меди выше чем у алюминия). Так кабели в ПВХ изоляции и оболочке с медной жилой той же проводимости что и кабели с алюминиевой жилой будет тяжелее на 30-50%, в зависимости от марки.
Эта характеристика кабелей с алюминиевой жилой очень актуальна в тех случаях, когда монтаж кабелей крупного сечения проводится на достаточно протяженном участке.
Необходимо отметить, что согласно последней редакции ПУЭ (Правила устройства электроустановок) существует только одно ограничение в применении кабелей с алюминиевыми жилами — питающие и распределительные сети в зданиях могут выполняться кабелями и проводами с алюминиевыми жилами расчетным сечением более 16 мм², других ограничений не существует.

Недостатки кабеля с алюминиевой жилой

Алюминий более хрупкий металл по сравнению с медью, он не терпит многократных изгибов. Поэтому применения кабеля с алюминиевыми жилами там, где часто требуется проводить монтаж и демонтаж неоправданно, так как это может привести к ломке алюминиевой жилы. Также алюминий имеет низкую термостойкость, поэтому при перегреве быстрее теряет свои свойства и становится более хрупким.
Алюминий стоек к химической коррозии, т.к. на его поверхности образуется тонкая пленка окисла, служащая защитой от воздействия окружающей среды. Но этот защитный слой имеет электропроводимость во много раз ниже, чем у чистого алюминия, и это приводит к тому, что в месте соединения проводников образуется высокое переходное сопротивление, являющееся причиной перегрева проводников и возможного возгорания. Поэтому при монтаже кабелей с алюминиевыми жилами стоит уделить особое внимание соединению проводников (обычно для уменьшения негативных последствий в местах соединений проводников используют сварку или смазку для зажимов).
Срок службы алюминия в качестве проводника уступает сроку службы меди. Это также является важным фактором при выборе проводника.

Разновидности и особенности применения кабелей из алюминия

Силовые кабели с алюминиевой жилой, предлагаемые МТД «Энергорегионкомплект», служат для передачи и распределения электроэнергии в стационарных установках. Рассмотрим наиболее популярные разновидности таких кабелей и особенности их применения.

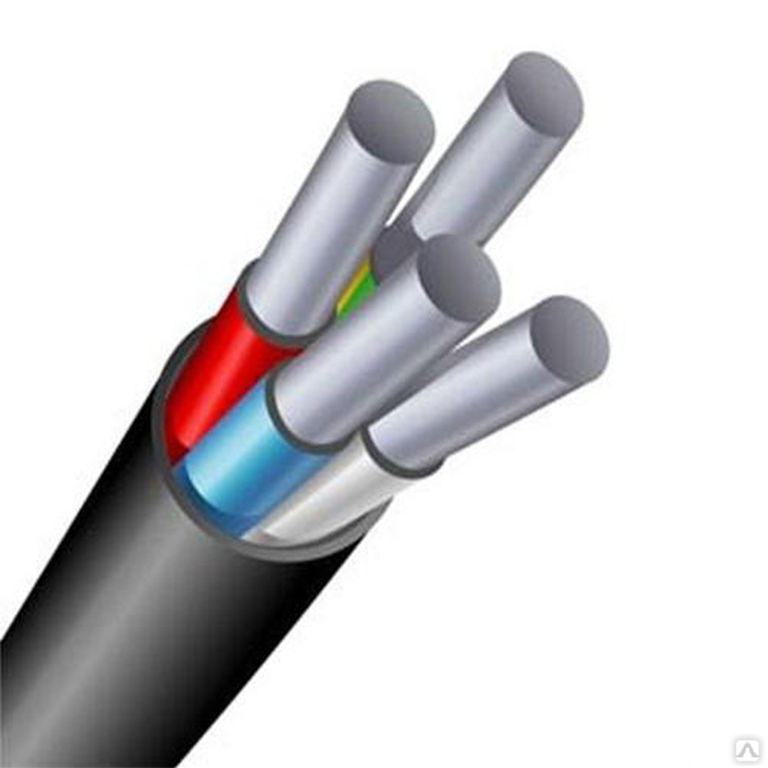

Кабель АВВГ — кабель с алюминиевой жилой, с изоляцией и оболочкой из ПВХ пластиката, небронированный. Применяется для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях.

Кабель АВВГЭ — кабель с алюминиевой жилой, с изоляцией и оболочкой из ПВХ пластиката, небронированный с медным экраном под оболочкой. Применяется для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях, в местах где к кабелю предъявляются более высокие требования к защите от электромагнитных помех.

Кабель АВБШв — кабель с алюминиевой жилой, с изоляцией и оболочкой из ПВХ пластиката, бронированный стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката. Применяется для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях, для прокладки в земле. В случаях, когда к кабелю предъявляются более высокие требования его сохранности от механических повреждений при монтаже и эксплуатации.

Кабель АПвБШв — кабель с алюминиевыми жилами, с изоляцией из сшитого полиэтилена, бронированный стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката. Применяется так же, как и кабель АВБШв, но в отличии от кабелей с ПВХ изоляцией имеет более высокую (+90⁰С) допустимую температуру нагрева жил.

Особенности эксплуатации

В зависимости от требований, предъявляемых к кабелю при монтаже и эксплуатации, конструкции кабелей могут быть различными.

Например, кабель АВКаШвнг(А)-ХЛ (с алюминиевыми жилами, с изоляцией и защитным шлангом из ПВХ пластиката повышенной холодостойкости, с броней из алюминиевых проволок) предназначен для групповой прокладки в местах, где есть риск растягивающих усилий в процессе эксплуатации кабеля. Его можно применять в условиях вечной мерзлоты, в насыпных и сухих грунтах, в сейсмически активных районах. Благодаря специальным материалам, используемым при производстве, этот кабель стоек к воздействию пониженной температуры (до — 60⁰C).

МТД «Энергорегионкомплект» является торговым домом Завода «Энергокабель» и предлагает к реализации качественную кабельную продукцию от производителя. Здесь можно приобрести медный и алюминиевый силовой кабель. Неизменно высокое качество, в полном соответствии с требованиями нормативно-технической документации. Вся продукция сертифицирована на соответствие требованиям Государственных стандартов, ТР Таможенного союза и ТР по пожарной безопасности.

13 мая 2016

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

СЕРИЯ MCX — АЛЮМИНИЕВЫЙ КАБЕЛЬНЫЙ СОЕДИНИТЕЛЬ — МАКСИМАЛЬНОЕ КОЛИЧЕСТВО ЖИЛ 1

Killark

MFR: Killark, дочерняя компания Hubbell

Killark, дочерняя компания Hubbell

№ MFR: MCX1C

UPC: 783936960548

Артикул №: 309065

Доступность

Местоположение	В наличии Кол-во
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН	0
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР	0

$164,58 каждый

Технические характеристики

Каталожный номер	MCX1C
Производитель	Килларк, филиал Хаббелла
Марка	Килларк
Суббренд	КЛЕНЧЕР
Страна происхождения	США
Сделано в США	Да
Заявка	Предназначен для использования с кабелем с замковым соединением в оболочке, сплошным гофром и сварной броней. Устанавливайте там, где необходимо обеспечить надежное заземление кабеля с полным газоблоком/взрывозащищенным уплотнением. Также для соединения типа 3, 4.
Материал	Алюминий без меди (менее 4/10 от 1%)
Рейтинг NEMA	3, 4
Специальные возможности	Пружина заземления брони 360° многоразового использования. Прочная резьба и уплотнение мирового класса обеспечивают простоту установки с минимальным крутящим моментом. Обеспечивает барьерное уплотнение между отдельными изолированными жилами внутри кабеля и предотвращает попадание продуктов взрыва в кабель. Сборка кабельного ввода сжимает и равномерно распределяет компаунд, создавая барьерное уплотнение в точке входа в корпус. Обеспечивает фиксацию кабеля, а также уплотнение с низким содержанием дыма и дыма и отсутствием галогенов на внешней оболочке кабеля. Конструкция соответствует и превосходит требования третьих сторон к креплению кабеля. Обеспечивает уплотняющую контргайку и внутреннее уплотнительное кольцо для предотвращения попадания влаги на броню и корпус кабеля. Алюминиевая конструкция без содержания меди для тяжелых, коррозионных и опасных условий эксплуатации. Задняя гайка окрашена в красный цвет, чтобы указать на продукт для опасных зон.
Стандарт	cCSAus
СКП	783936960548
Тип изделия	Алюминиевый кабельный соединитель
Размер	3,23″ Д x 0,82″ Ш x 0,82″ В
Условия окружающей среды	Мокрые локации
Номинальная температура	от -50°С до +60°С

Правильное использование кабелей с алюминиевым сердечником в фотоэлектрических системах

В фотоэлектрических системах рекомендуется использовать кабели переменного тока с медными жилами. Если вам необходимо использовать алюминиевые провода, обратите внимание на метод перехода при соединении алюминиевых кабелей с медными проводами или оборудованием с медными клеммами.

Правильное использование кабелей с алюминиевым сердечником в фотоэлектрических системах

Статья из | Инверторы Solis

14.10.21, 05:39ЯВЛЯЮСЬ | Солнечный ветер | Солис | БОС, инверторы

обычно имеют алюминиевый сердечник. Поэтому при строительстве фотоэлектрических установок в жилых и коммерческих районах (особенно домашних фотоэлектрических установок) многие пользователи будут использовать кабели с алюминиевым сердечником для прямого взаимодействия с выходными портами инвертора или портами автоматических выключателей. Это может вызвать множество проблем с безопасностью. Этот семинар Solis расскажет вам о правильном соединении медных и алюминиевых кабелей.

Рисунок 1: Проблемы с подключением к электросети фотоэлектрических установок, ошибки со стороны переменного тока составляют 30%,

Что происходит, когда медный и алюминиевый проводники соединены напрямую?

Реакция образования гальванических элементов: Когда медные и алюминиевые проводники соединены напрямую, контактные поверхности этих двух металлов легко образуют гальванические элементы в воздухе. Это вызывает гальваническую коррозию алюминия и увеличивает контактное сопротивление в месте соединения медных и алюминиевых проводников.

Увеличение контактного сопротивления: модуль упругости и коэффициент теплового расширения меди и алюминия сильно различаются. После многократных циклов охлаждения и нагрева (включение и выключение) во время работы в месте контакта будет образовываться больший контактный зазор, что увеличивает контактное сопротивление. Увеличение контактного сопротивления приведет к повышению температуры точки контакта и, в конечном итоге, к возгоранию кабелей и интерфейсов оборудования.

Почему нельзя напрямую соединить медный и алюминиевый провода？

Удельное сопротивление алюминиевого провода и медного провода различно.

Рисунок 2: Удельное сопротивление обычных металлов

Алюминиевая проволока
легко окисляется воздухом, при этом на ее поверхности образуется слой оксида, что увеличивает контактное сопротивление места контакта алюминиевой проволоки с медной. Когда ток проходит через эту точку контакта, тепло в точке соединения увеличивается, что потенциально может привести к пожару.

Рисунок 3: Медный провод и алюминиевый провод не могут быть соединены напрямую

В соответствии с правилами техники безопасности алюминиевые провода нельзя напрямую подключать к медным проводам или клеммам медных проводников.

Как правильно соединить медные и алюминиевые провода

Для соединения одножильных медных и алюминиевых проводов малого сечения необходимо сделать лужение на медных проводах, после чего его можно соединить с алюминиевыми проводами.

Рисунок 4: Медно-алюминиевый кабель для пайки

При соединении нескольких алюминиевых проводов большого сечения с медными проводами или автоматических выключателей, содержащих медные проводники, следует использовать соединитель Cu-Al Wire.

Рис. 5: Соединитель провода Cu-Al

Примечание

В сухом помещении медные жилы следует залужить и затем соединить с алюминиевым проводом. На открытом воздухе или там, где относительная влажность воздуха близка к 100 %, следует использовать соединитель Cu-Al Wire вместе с лужением медных клемм.
Для обжима клемм всегда используйте профессиональное оборудование и плотно обжимайте провода.

Резюме

В фотоэлектрических системах рекомендуется использовать кабели переменного тока с медными сердечниками. Если вам необходимо использовать алюминиевые провода, обратите внимание на метод перехода при соединении алюминиевых кабелей с медными проводами или оборудованием с медными клеммами. Если метод неправильный, кабели могут привести к катастрофе.

Если у вас есть другие вопросы, вы можете обратиться к местному инженеру службы поддержки Solis: www.solisinverters.com/aftersales.html. Solis является одним из крупнейших и наиболее опытных производителей струнных инверторов в мире с глобальной сетью сервисных групп.

Содержание и мнения в этой статье принадлежат автору и не обязательно отражают точку зрения AltEnergyMag. цепочки поставок солнечной энергии, в которой участвуют как домовладельцы, так и предприятия, а также производители электроэнергии и инвесторы в возобновляемые источники энергии по всему миру. Представленная под брендом Solis линейка продуктов компании для солнечных инверторов использует инновационную струнную технологию для обеспечения первоклассной надежности, подтвержденной самыми строгими международными сертификатами. Сочетая глобальную цепочку поставок с научно-исследовательскими и производственными возможностями мирового класса, Ginlong оптимизирует свои инверторы Solis для каждого регионального рынка, обслуживая и поддерживая своих клиентов с помощью своей команды местных экспертов.

Другие товары

Инверторы Solis на RE+ 2022

Участники увидят новые варианты хранения энергии для жилых и коммерческих фотоэлектрических приложений с Powerhub (наша будущая система управления энергопотреблением). Между тем, Solis предоставит участникам SolisCloud — нашу новейшую платформу интерактивного мониторинга.

Новые линейные фотоэлектрические инверторы Solis 1000 В пост. тока / 480 В перем. тока

Объединяя блок сумматора постоянного тока, разъединители постоянного тока и инвертор в одном корпусе, можно получить особую выгоду в ситуациях повторного включения питания, когда была заметна коррозия в коробках сумматора и на разъединителях постоянного тока/плавких предохранителях в поле массива.

Плохая связь — дорогостоящая угроза вашей солнечной фотоэлектрической системе

Солнечные фотоэлектрические системы состоят из множества компонентов, которые соединены кабелями и разъемами. Это одна из основных угроз безопасности любой солнечной фотоэлектрической системы. В этой статье Solis мы расскажем, как сбой подключения может создать проблему безопасности и как ее предотвратить.

Подробнее о Solis

14.10.21, 05:39 | Солнечный ветер | Солис | БОС, инверторы

Другие статьи о солнечной и ветровой энергии | Истории | Новости

Эта запись не имеет комментариев. Будьте первым, кто оставит комментарий ниже.

Опубликовать комментарий

Вы должны войти в систему, прежде чем вы сможете оставить комментарий. Войти сейчас.

ГАЗОВЫЙ АНАЛИЗАТОР OMNISTAR — Быстрый и точный анализ от % до субмиллионных долей в компактной настольной системе «под ключ».

Настольная аналитическая система Pfeiffer Vacuum OmniStar отличается компактностью, мощным программным обеспечением и возможностью подключения к сети Ethernet. Это оптимальное решение для многих задач газового анализа в режиме реального времени. С OmniStar компания Pfeiffer Vacuum предлагает комплексное решение для газового анализа в химических процессах, полупроводниковой промышленности, металлургии, ферментации, катализе, лазерных технологиях и анализе окружающей среды. Готовая к работе система газоанализа OmniStar состоит из подогреваемой, регулируемой по температуре системы подачи газа, квадрупольного масс-спектрометра, вакуумного насоса с сухой диафрагмой и турбонасоса HiPace. В отличие от конкурирующих методов, таких как FTIR, OmniStar подходит для качественного и количественного анализа большинства газов.

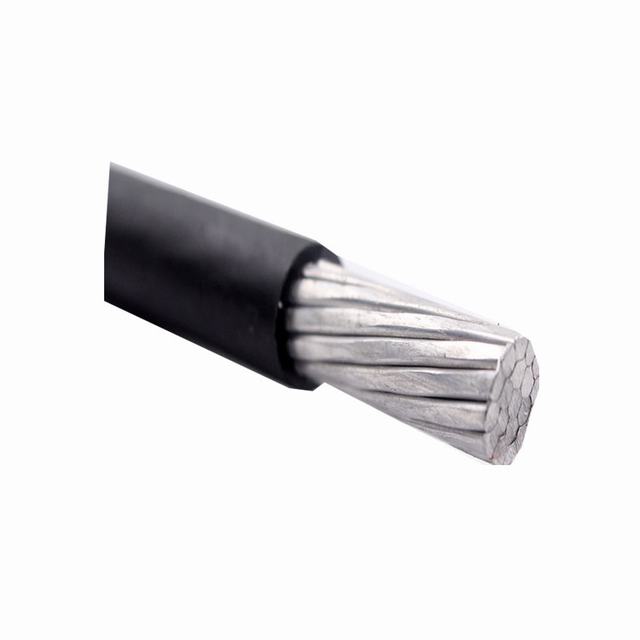

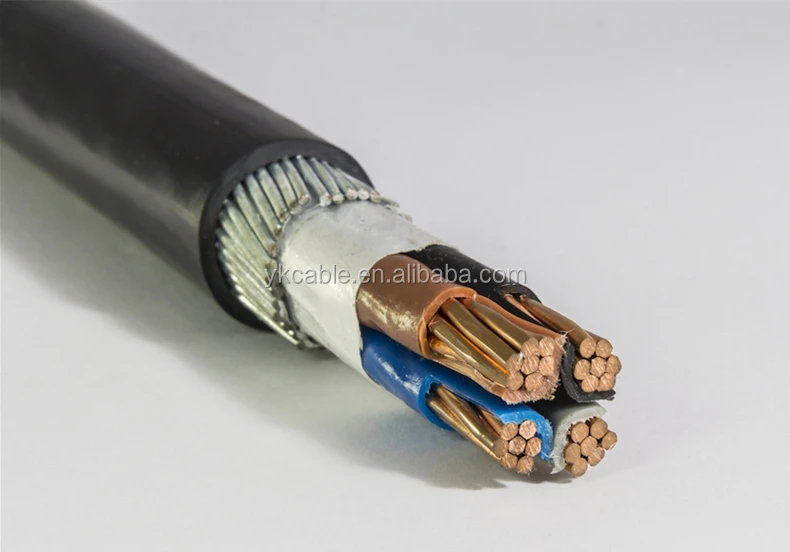

Сплошной алюминиевой проволоки. Концентрический кабель 10/16 мм2

Название продукта:

Сплошная алюминиевая проволока Концентрический кабель 10/16 мм2

№:

YJLV72

Применение:

Construction, Hearnground

4464

Construction. Напряжение:

Кабель низкого и среднего напряжения

Ток:

Постоянный и переменный ток

Материал изоляции:

XLPE

Sheath Material:

PVC

Material Shape:

Round Wire

Wire Core Material:

Bare Copper Wire

Certification:

ISO, CCC

Model:

YJV

Brand :

OEM/Hongda

Цвет:

по вашему желанию

Товарный знак:

OEM

Транспортная упаковка:

в барабане или бухте

Спецификация: 90 0003

30003

Происхождение:

Хэнань

Код ТН ВЭД:

8544492100

ФАЗНЫЙ ПРОВОД			КОНЦЕНТРИЧЕСКИЙ НЕЙТРАЛЬНЫЙ ПРОВОДНИК ЦИФРОВОЙ И ПРИБЛИЗИТЕЛЬНЫЙ. ДИАМЕТР ПРОВОДОВ	СЛОЙ ДЛИНА		ТОЛЩИНА БОЛЕЕ ОБОЛОЧКА	ПРИБЛ. ОБЩИЙ ДИАМЕТР КАБЕЛЯ	макс.пост.тока ПРОВОДНИК СОПРОТИВЛЕНИЕ НА 1000 м КАБЕЛЯ ПРИ 20 ºC
Номинальная площадь	Номер и приблизительный диаметр проводов	Толщина изоляции		СЛОЙ ДЛИНА		ТОЛЩИНА БОЛЕЕ ОБОЛОЧКА	ПРИБЛ. ОБЩИЙ ДИАМЕТР КАБЕЛЯ	Фаза	Нейтральный
мм2	мм	мм	мм	мин мм	макс. мм	мм	мм	ВтОм	ВтОм
10	7/1,35	1,55	23/1.13	75	151	1,4	12.21	3,08	1,335
16	7/1,70	1,55	26/1.13	84	167	1,4	13,34	1,91	1,808
25	7/2. 14	1,60	29/1.13	95	190	1,5	14,88	1,20	1,058 6
35	19/1,53	1,65	27/1,35	109	218	1,6	16,75	0,868	1,796 6

ФАЗНЫЙ ПРОВОДНИК			КОНЦЕНТРИЧЕСКИЙ НЕЙТРАЛЬНЫЙ ПРОВОДНИК ЦИФРОВОЙ И ПРИБЛИЗИТЕЛЬНЫЙ. ДИАМЕТР ПРОВОДОВ	СЛОЙ ДЛИНА		ТОЛЩИНА БОЛЕЕ ОБОЛОЧКА	ПРИБЛ. ОБЩИЙ ДИАМЕТР КАБЕЛЯ	макс.пост.тока ПРОВОДНИК СОПРОТИВЛЕНИЕ НА 1000 м КАБЕЛЯ ПРИ 20 ºC
Номинальная площадь	Номер и приблизительный диаметр проводов	Толщина изоляции		СЛОЙ ДЛИНА		ТОЛЩИНА БОЛЕЕ ОБОЛОЧКА	ПРИБЛ. ОБЩИЙ ДИАМЕТР КАБЕЛЯ	Фаза	Нейтральный
мм2	мм	мм	мм	мин мм	макс. мм	мм	мм	ВтОм	ВтОм
4	7/0,85	1,55	24/0,85	59	118	1,4	9,75	4,61	1,343
6	7/1.04	1,55	26/0,85	63	127	1,4	10,72	3,08	1.240
10	7/1,35	1,55	29/0,85	71	142	1,4	11,73	1,83	1,151
16	7/1,70	1,55	26/1.13	84	167	1,4	12,78	1,15	1,007 4
25	7/2.14	1,60	29/1.13	95	190	1,5	14,88	0,727	0,629
35	19/1,53	1,65	28/1,35	109	218	1,6	16,75	0,524	0,473

ПУНКТ	СПЕЦИФИКАЦИЯ (ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ	БЛОК	Данные
1	Напряжение изоляции	В	600/1000
2	Размер проводника	мм²	16
3	Фаза Материал проводника	Н/Д	Жесткотянутый алюминиевый проводник — Одножильный
4	Изоляционный материал	Н/Д	СПЭ
5	Материал заземляющего провода тип	Н/Д	Неизолированный алюминиевый проводник
6	Рип-хорд	Н/Д	Нейлон
7	Справочные стандарты	Н/Д	SANS 1507, NRS 063, IEC 60502/228 ESI 09-7
8	Фазный провод Толщина изоляции	мм	1,0
	Конструкция (фазный провод)
9	Структура	мм	Одножильный
10	Толщина изоляции	мм	1,0
11	Эталонная изоляция, внешний диаметр	мм	7. 1
	Строительство (провод заземления)
12	Структура	Числа	12
13	Проволочная конструкция	Н/Д	12/1,7
	Конструкция (пилотные/коммуникационные провода)
14	Структура	мм²	4X0,5
15	Эталонная изоляция, внешний диаметр	мм	1,13
16	Материал проводника	Н/Д	Медь
17	Изоляционный материал	Н/Д	ЛЛДЭ/XLPE
18	Количество проводников	Числа	4
	Конструкция (оболочка)
19	Номинальная толщина	мм	1,6
20	Эталонная изоляция, внешний диаметр	мм	14,5
21	Материал оболочки	Н/Д	LLPE Черный устойчивый к УФ-излучению/ПВХ высокого качества
	Цвета изоляционного материала
22	Фазный провод	Н/Д	Красный
23	Пилотные провода (04)	Н/Д	Красный, зеленый, белый, синий
24	Оболочка	Н/Д	Черный
	Производительность (электрические характеристики)
25	— максимальное сопротивление при		≤1,91
26	Провода заземления – – Максимальное сопротивление при		≤7,40
27	Пилотные провода — максимальное сопротивление при 20		≤36

Медный и алюминиевый кабель. Отличия и преимущества
