Принцип работы бесконтактного термометра

Бесконтактный термометр, также известный как инфракрасный или лазерный термометр, работает на основе измерения инфракрасного излучения, исходящего от объекта. Вот основные этапы работы такого устройства:

Встроенная линза фокусирует инфракрасное излучение от объекта на специальном термодатчике
Термодатчик преобразует полученное тепловое излучение в электрический сигнал
Микропроцессор обрабатывает сигнал и преобразует его в значение температуры
Результат измерения отображается на дисплее устройства в виде цифрового значения

Весь процесс измерения занимает всего 1-2 секунды, что делает бесконтактные термометры очень удобными в использовании.

Преимущества бесконтактного измерения температуры

Бесконтактные термометры обладают рядом важных преимуществ по сравнению с традиционными контактными термометрами:

Скорость измерения — результат получается за 1-2 секунды
Безопасность — нет необходимости касаться горячих или опасных объектов
Гигиеничность — отсутствие контакта исключает риск передачи инфекций
Возможность измерять температуру труднодоступных объектов
Удобство при массовых измерениях температуры

Эти преимущества делают бесконтактные термометры незаменимыми во многих сферах применения.

Области применения бесконтактных термометров

Где используются бесконтактные инфракрасные термометры?

Медицина — для измерения температуры тела пациентов
Пищевая промышленность — контроль температуры продуктов
Промышленность — диагностика оборудования, контроль процессов
Строительство — проверка теплоизоляции, поиск утечек тепла

Автомобильная сфера — диагностика двигателей и систем
Бытовое использование — проверка температуры воды, еды и т.д.

Широкий спектр применения обусловлен удобством и универсальностью бесконтактного метода измерения температуры.

Как правильно пользоваться бесконтактным термометром

Для получения точных результатов при использовании бесконтактного термометра важно соблюдать следующие правила:

Направьте термометр на измеряемый объект, удерживая его на оптимальном расстоянии (обычно 2-5 см для измерения температуры тела)
Убедитесь, что между термометром и объектом нет препятствий (пар, дым, пыль и т.д.)
Держите термометр под правильным углом к поверхности объекта (90 градусов)
Дождитесь звукового сигнала, подтверждающего завершение измерения
При необходимости повторите измерение 2-3 раза для большей точности

Соблюдение этих простых правил поможет избежать ошибок и получить достоверные результаты измерений.

Факторы, влияющие на точность измерений

На точность показаний бесконтактного термометра могут влиять различные факторы:

Расстояние до объекта — чем дальше, тем больше погрешность
Загрязнение оптического датчика термометра
Наличие в воздухе пара, дыма или пыли
Низкий заряд батареи устройства
Резкие перепады температуры окружающей среды
Отражающие или прозрачные поверхности объектов

Учет этих факторов и правильная эксплуатация прибора позволяют минимизировать погрешность измерений.

Виды бесконтактных термометров

Существует несколько основных видов бесконтактных термометров:

Портативные ручные термометры — компактные устройства для разных сфер применения
Медицинские инфракрасные термометры — специализированные модели для измерения температуры тела

Промышленные пирометры — профессиональные устройства с расширенным функционалом
Стационарные термометры — для непрерывного мониторинга температуры объектов

Выбор конкретного вида зависит от сферы применения и требуемых характеристик.

Калибровка и обслуживание бесконтактных термометров

Для поддержания точности измерений бесконтактные термометры нуждаются в периодическом обслуживании:

Регулярная очистка оптического датчика от загрязнений
Калибровка термометра в соответствии с рекомендациями производителя
Проверка точности измерений с помощью эталонных источников температуры
Замена элементов питания при снижении их заряда
Хранение устройства в надлежащих условиях, защита от ударов и падений

Правильное обслуживание позволяет продлить срок службы термометра и обеспечить стабильность его показаний.

Бесконтактные термометры: как правильно измерять температуру

Бесконтактный термометр – очень удобное приспособление, когда нужно померить температуру быстро, точно, большому числу людей. Он находит применение в домашних условиях и в общественных учреждениях. Точность показаний техники зависит от правильности ее использования.

Как работает бесконтактный термометр

Принцип действия бесконтактного термометра базируется на измерении инфракрасного излучения, что исходит от тела человека. Встроенная линза фокусирует тепловое излучение на специальном термодатчике. Полученные данные преобразуются в электрический сигнал, затем в удобные привычные цифры на дисплее. Время измерения составляет всего 1-2 секунды.

Технология изготовления приборов довольно сложная, поэтому они стоят намного дороже, по сравнению с обычными ртутными или электронными градусниками. На такие приборы намного практичнее, пользоваться ими проще и быстрее.

В каких случаях рекомендовано мерить температуру у человека бесконтактным термометром

маленьким детям, которые не хотят спокойно сидеть и держать градусник;
для оперативного измерения температуры большого числа людей на входе в здание;
в больницах, чтобы обеспечить гигиеничность и устранить необходимость обработки прибора после каждого пациента;
в период эпидемии в детских, дошкольных и школьных учреждениях, везде, где есть скопление большого числа людей;
на предприятиях для контроля состояния персонала и т. д.

Кроме замера температуры тела, ИК термометры удобно использовать мамам, чтобы проверить воду в ванночке или молочную смесь в бутылочке для малыша.

Как правильно измерять температуру бесконтактным термометром

Чтобы термометр предоставил правильные показатели, с ним нужно уметь обращаться. Он замеряет температуру не в одной точке, а в определенной области. Поэтому чем дальше держать прибор от тела, тем больше будет погрешность замера.

Оптимальный способ замера – это:

навести термометр на область немного выше переносицы;
держать на расстоянии от поверхности кожи в 2-3 см;
нажать кнопку прибора один раз до звукового сигнала;
при необходимости повторить замер 2-3 раза.

Нормальными считаются значения не ровно 36,6, а интервал от 35,8 до 37,6 градусов, что зависит от окружающей среды, особенностей организма. Стандартная погрешность прибора составляет 0,2 градуса. Слишком низкой считается температура тела 35,5 градусов. Однако такие данные прибор может показать, если человек только что зашел в помещение с мороза, его кожные покровы сильно охлаждены. При любых странных цифрах необходимо измерить температуру бесконтактным термометром повторно, проверить прибор на другом человеке, чтобы определить, нет ли системной ошибки, не сломалось ли устройство.

Что может влиять на погрешность результатов?

На правильность результатов влияет качество самой техники и то, как с ней обращаются. В первом случае можно только порекомендовать покупать не самые дешевые модели, приобретать технику известных брендов, на которую есть гарантия, сертификаты. Лучше всего обратиться в специализированные магазины медицинского оборудования.

Что касается некорректного обращения, то ошибки обычно вызывают такие факторы:

замер на слишком большом расстоянии;
наличие тумана, пара, дыма, пыли вокруг;
повреждение датчика, появление на нем царапин, грязи;
малый заряд батареек;
небольшая разница между температурой тела и окружающей среды;
работающий обогреватель или кондиционер в помещении;
поверхность кожи загрязнена: мокрая от пота, покрыта кремом, косметикой;
замер температуры сразу после захода в помещение с мороза или сильного солнца.

Чтобы избежать больших погрешностей, необходимо перед применением аппарата всегда проверять уровень заряда батареек, периодические его калибровать, придерживаться правил измерения. Нельзя допускать ударов и падений прибора. Периодически датчик нужно протирать ватным диском, смоченным в спирте, ведь даже при бесконтактном замере он все равно пачкается. Перед проверкой температуры лучше вытереть кожу в месте измерения насухо. При массовых замерах нужно давать прибору периодически отдыхать. Во время проведения измерения человек не должен двигаться.

Можно предварительно проверить свой электронный прибор дома. Для этого необходимо набрать в емкость теплую воду и измерить ее температуру сначала обычным ртутным градусником, а затем электронным. Хотя такая проверка не является идеальной: ртутному градуснику нужно 10 минут для замера, а инфракрасному 1-3 секунды. Так что лучше сделать калибровку в сервисном центре.

Как работает ларезный термометр? — uzkipa.

Есть немало промышленных отраслей, где измерять температуру удобнее всего без контакта термометра с объектом, например на сталелитейном производстве в металлургии, в транспортном техобслуживании или при ремонте газовых трубопроводов. И в быту немало таких обстоятельств: измерить температуру блюда, чашки или тела человека.

Так или иначе, есть множество ситуаций, когда в условиях высокой температуры объекта нет ничего удобнее и безопаснее, чем прибегнуть к применению портативного лазерного пирометра (лазерного термометра). Стоимость такого прибора зависит как от производителя, так и от рабочих параметров и от продавца. Сегодня его можно приобрести начиная от $10 и выше.

В отличие от контактных способов измерения температуры разнообразными термодатчиками, лазерный пирометр оснащен своего рода лазерным прицелом, так что достаточно навести лазерный луч на находящийся на расстоянии до трех метров исследуемый объект, как дальше в работу автоматически вступит пирометрический преобразователь, и пользователю остается лишь увидеть значение температуры на дисплее высокоточного инженерного прибора — все очень просто.

Главное условие успешных измерений — поверхность предмета не должна быть отражающей, как не должна быть и полностью прозрачной.

С виду лазерный термометр или пирометр похож на лазерный пистолет с экраном из какого-нибудь фантастического фильма. Но деле это просто удобная форма для прибора, который работнику удобно будет держать в руке, прибор оснащен панелью управления и жк-дисплеем, а благодаря лазерному целеуказателю, пользователь получает высокую точность наведения и быстрый результат.

Принцип измерения температуры построен здесь на анализе электромагнитного инфракрасного (теплового) излучения, интенсивно исходящего от поверхности любого разогретого объекта. Что позволяет сегодня оперативно осуществлять мониторинг и контроль температурных режимов на объектах, деталях, элементах и т.д.

Лазерные термометры (пирометры) бывают не только мобильными, но и стационарными. Стационарные широко применяются для наблюдения за состоянием объектов инфраструктуры, на рефрижераторной технике, для отслеживания условий транспортировки медикаментов и пищевых продуктов, наконец ими оснащаются пожарные бригады.

В целом, причины применения пирометров можно разделить принципиально на следующие:

объект недосягаем для контакта — для измерения температуры на удаленном, труднодоступном объекте;
объект опасен для контакта — проверка режима работы объекта, который находится под напряжением;
экспресс-мониторинг — температура поверхностей быстро меняется в процессе их исследования;
низкая теплопроводность объектов требует фиксации температуры поверхности.

Инфракрасный термометр | Infrared Cameras Inc

Из-за COVID-19 мир теперь гораздо лучше знаком с преимуществами инфракрасных технологий и их полезностью для измерения температуры тела. Взгляните, как в середине марта стремительно вырос поиск в Google инфракрасных термометров.

Все больше и больше людей выбирают инфракрасные термометры из-за их быстрых и точных показаний температуры без физического контакта. Поскольку так много новых владельцев бесконтактных инфракрасных термометров, важно понимать, как работает эта технология и как ее лучше всего использовать.

Инфракрасные термометры для измерения температуры кожи

Традиционные ртутные или цифровые термометры используются путем помещения прибора внутрь объекта — чаще всего во рту под языком. Инфракрасные термометры, с другой стороны, позволяют измерять температуру, вообще не касаясь объекта (или вашего тела). При срабатывании свет отражается от поверхности объекта и обнаруживает излучение, испускаемое объектом. Затем термометр определяет температуру на основе этого электрического излучения с впечатляющей точностью. Например, бесконтактный термометр ICI имеет точность ± 0,3 °C / ± 0,5 °F. В зависимости от внешних обстоятельств точность термометра может достигать ± 0,2 °C / ± 0,4 °F.

Важно отметить, что эти термометры измеряют температуру кожи или поверхности, а не внутреннюю температуру. Высокая температура поверхности может быть вызвана лихорадкой или сидением на улице в жаркий день. Подумайте о разнице внутренней и поверхностной температуры во время приготовления. Ваш стейк может иметь очень высокую температуру поверхности из-за прямого контакта с грилем, но его внутренняя температура может оставаться низкой и почти сырой.

Как работает инфракрасный термометр?

Жидкостные термометры, обычно содержащие ртуть, дают показания, когда жидкость расширяется под действием тепла. Цифровой термометр RTD содержит датчик, который вычисляет изменение температуры. Что отличает ИК-термометр, так это то, что он фокусирует инфракрасный свет на объекте для обнаружения и измерения энергии или излучения, исходящего от его поверхности. Затем детектор переводит количество произведенного электричества в показания температуры.

Как пользоваться инфракрасным лобным термометром

Процесс получения точных измерений с помощью ИК-термометра прост, но правильное использование имеет решающее значение для получения наилучших результатов. Например, куда направлен бесконтактный инфракрасный термометр, имеет значение. При измерении температуры тела самая теплая часть человеческого тела на самом деле находится во внутренней части глаза, а не на лбу, как многие считают. Именно здесь вы должны указать наилучшую точность инфракрасного термометра. Забавный факт: это наиболее точное местоположение благодаря вене, идущей прямо от аорты сердца к внутреннему углу глаза.

Чтобы безопасно измерить температуру внутреннего угла глаза, выполните следующие действия:

Пациент должен находиться в устойчивом положении и не двигаться.
Глаза пациента должны быть закрыты, пока врач выстраивает последний.
Врач выключает лазер.
Пациент снова открывает глаза.
Врач измеряет температуру.

Помните, что эти действия необходимо изменить для слабовидящих или глухих.

Еще одно соображение заключается в том, что эти инфракрасные термометры для тела предназначены для использования в непосредственной близости. Чтение руководства по продукту для определения идеального расстояния от объекта так же важно, как и цель инструмента. Соотношение расстояния и пятна различается для каждого устройства и означает, что для получения точных показаний целевой области требуется расчетное позиционирование. Слишком большая площадь за пределами желаемой цели повлияет на точность показаний. Для справки: инфракрасный термометр ICI требует, чтобы обследуемый находился на расстоянии 5–15 сантиметров от цели.

Лучший инфракрасный термометр ICI

Бесконтактный инфракрасный термометр HotSpot компании Infrared Cameras Inc. представляет собой цифровой инфракрасный термометр, обеспечивающий точные и стабильные показания температуры тела и признанный безопасным и эффективным. Эта портативная электростанция умещается в лабораторном халате и имеет регистратор данных, который позволяет хранить до 32 показаний и может быть настроен на подачу звукового сигнала при считывании определенного диапазона температур.

Инфракрасная технология, будь то тепловизионные камеры или термометры, является чрезвычайно эффективным, безопасным и полезным инструментом для измерения температуры кожи. Хотя преимущества ИК-термометров делают эту технологию очень привлекательной, важно помнить, что эти инструменты наиболее эффективны в руках тех, кто вооружен надлежащей информацией и обучен. Свяжитесь с нами для получения дополнительной информации о том, как найти идеальные инфракрасные продукты и технологии для ваших нужд, а также о возможностях обучения и обучения.

Как работают инфракрасные термометры?

Когда вы думаете о термометре, вы, вероятно, представляете устройство с каким-то зондом, который помещается в измеряемый объект. Будь то термометр, который вы кладете под язык, чтобы измерить собственную температуру, или пищевой термометр, который вы втыкаете в кусок мяса, чтобы убедиться, что он готов, термометры в виде зонда уже давно стали стандартом. Тем не менее, сегодня на рынке есть много других вариантов, и инфракрасные термометры являются одними из самых интересных и полезных моделей, которые стоит рассмотреть. Предлагая простоту использования и точные показания, инфракрасный вариант может многим понравиться.

Инфракрасный термометр может быть вызван в любое время, когда необходимо определить температуру поверхности объекта. Очевидно, поскольку инфракрасный луч только отражается от поверхности, этот метод измерения не подходит, когда необходимо определить внутреннюю температуру объекта. Существует почти бесчисленное множество приложений, и эта технология уже используется в самых разных отраслях. Например, проверка уровня тепла, исходящего от какого-либо оборудования, является хорошим способом выявления проблем, которые могут возникнуть внутри. Если оборудование горячее, чем должно быть на поверхности, есть большая вероятность, что что-то идет не так внутри. Учитывая, сколько различных моделей инфракрасных термометров доступно сегодня и насколько точными они стали, легко понять, почему они так популярны в ряде отраслей.

Простой принцип

Хотя технология, обеспечивающая работу этих термометров, безусловно, сложна, сама концепция довольно проста. Все, что имеет массу, излучает некоторое количество энергии, и эта энергия излучается в виде тепла. Поскольку любой объект излучает тепло, инфракрасный термометр может использовать разницу между ИК-лучами, исходящими от объекта и окружающей среды, для определения температуры поверхности самого объекта.

ИК-термометр работает, фокусируя свет, исходящий от объекта в виде ИК-лучей, и направляя этот свет в детектор, также известный как термобатарея. Именно в термобатарее инфракрасное излучение превращается в тепло, которое затем превращается в электричество, которое затем измеряется. В конечном счете, именно количество электричества, генерируемого лучами, испускаемыми рассматриваемым объектом, обеспечит показание, отображаемое на термометре. Показания будут генерироваться за несколько секунд, а это означает, что инфракрасный термометр — это быстрый способ получить показания температуры в различных сценариях.

Почему инфракрасный?

Существует ряд причин, по которым вам следует рассмотреть возможность выбора инфракрасной технологии для измерения температуры. При покупке термометра для добавления к вашему оборудованию рассмотрите возможность покупки качественного инфракрасного термометра по некоторым из следующих причин.

1. Точность. Очевидно, что вы должны быть уверены, что получаете точные показания от своего термометра, когда используете его, а инфракрасные модели имеют отличную репутацию благодаря своей точности. Технология, используемая в этих продуктах, проста, но продвинута, и вы должны быть в состоянии полагаться на информацию, которую вы получаете, при условии, что термометр используется правильно.

2. Безопасность. Одна из замечательных особенностей возможности удаленной проверки температуры заключается в том, что вам на самом деле не нужно прикасаться к рассматриваемому объекту. Если вы пытаетесь измерить температуру особенно горячего предмета, вам не нужно класть руку или даже другой предмет на горячую поверхность. Просто направив свой ИК-термометр на объект, который вы хотите измерить, вы можете получить всю необходимую информацию, не подвергая себя риску.

3. Предотвращение загрязнения. Еще одним преимуществом дистанционной измерительной системы является предотвращение загрязнения. Это особенно важно в сфере общественного питания, но применимо и к другим приложениям. Поскольку вам не нужно прикасаться к предмету, который вы измеряете, вам не нужно беспокоиться о загрязнении этого продукта щупом термометра. Вместо того, чтобы убеждаться, что все ваше оборудование для измерения температуры должным образом стерилизовано перед каждым использованием, вы можете просто направить ИК-пушку на измеряемый объект и забыть о проблемах загрязнения.

4. Долговечность. Вам нужен инфракрасный термометр, достаточно прочный, чтобы выдерживать требования рабочей площадки, мастерской или просто возиться в ящике с инструментами.

Безусловно, использование инфракрасного излучения дает более трех преимуществ, но три из перечисленных выше являются одними из самых важных. Кроме того, стоимость этой технологии в последние годы снизилась, а это означает, что вы можете получить доступ к этому прекрасному методу измерения температуры по значительно более низкой цене, чем это потребовалось бы всего несколько лет назад.

Вхождение в диапазон

Важно выбрать инфракрасный термометр, рассчитанный на измерение предметов в температурном диапазоне, применимом для ваших нужд. Каждое ИК-устройство, представленное сегодня на рынке, рассчитано на определенный диапазон температур, и оно будет неточным, если вы пытаетесь измерить предметы, выходящие за пределы этого диапазона. Поэтому, прежде чем выбрать инфракрасный термометр, вам нужно тщательно подумать о том, что вы будете измерять, и об ожидаемых диапазонах температур для этих предметов.

Например, вы можете найти один прибор, способный измерять температуру от -40F до 428F, а другой — от -4F до 626F. Большинство устройств подходят для измерения умеренных температур, но вам необходимо тщательно проверить характеристики любого инфракрасного термометра, который приобретается для измерения очень холодных или очень горячих предметов.

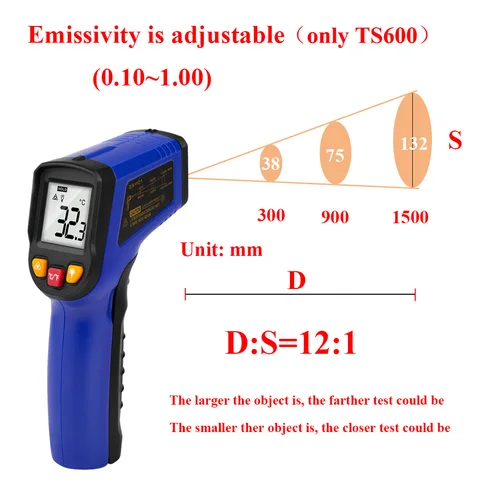

Отношение расстояния к точке

Еще одним важным элементом ИК-термометров является предлагаемое ими отношение расстояния к точке. Обычно доступные соотношения включают 4:1, 8:1, 30:1 и даже 50:1. Что означает отношение расстояния к точке? Это относится к расстоянию, на котором вы можете находиться от измеряемого объекта, при этом получая точные показания. Таким образом, чем больше соотношение, тем дальше вы можете стоять от целевого объекта, при этом получая хорошее чтение. Например, с соотношением 30:1 вы можете стоять на расстоянии 30 дюймов от цели и по-прежнему точно измерять площадь в 1 квадратный дюйм. Чтобы измерить ту же площадь с масштабом 8:1, вам нужно будет стоять на расстоянии 8 дюймов. Более высокое отношение расстояния к пятну обычно встречается у моделей с очень высокими диапазонами температур, что позволяет вам находиться на более безопасном расстоянии от источника тепла.

Естественно, это еще один элемент, который необходимо учитывать при выборе модели ИК-термометра. Собираетесь ли вы находиться рядом с объектами, которые вы измеряете, или вам нужно будет держаться на расстоянии из соображений безопасности? Если вы собираетесь вернуться на значительное расстояние, убедитесь, что выбранная вами модель способна оставаться точной благодаря большому соотношению расстояния к точке.

Хотя инфракрасные термометры предназначены только для измерения температуры поверхности, они остаются ценным инструментом, который используется профессионалами в различных отраслях промышленности. Когда вы выбираете свой собственный ИК-блок, обязательно обратите пристальное внимание как на соотношение расстояния к пятну, так и на диапазон температур, предлагаемый этой моделью. Получив термометр, внимательно прочитайте все инструкции и используйте его в соответствии с рекомендациями производителя, чтобы получить максимально точные показания. Хотя это и не идеальный инструмент для каждой работы по измерению температуры, есть большая вероятность, что вы найдете множество случаев, когда ИК-термометр будет работать на вас.
