Принцип работы шагового электродвигателя

Шаговый электродвигатель — это особый тип электродвигателя, который преобразует электрические импульсы в дискретные механические перемещения. Основной принцип работы шагового двигателя заключается в следующем:

• Статор двигателя содержит несколько электромагнитных катушек
• Ротор выполнен в виде постоянного магнита или зубчатого ферромагнитного сердечника
• При подаче тока на катушки статора создается магнитное поле, взаимодействующее с ротором
• Последовательное переключение токов в катушках вызывает пошаговое вращение ротора
• Один электрический импульс соответствует повороту ротора на фиксированный угол (шаг)

Таким образом, управляя последовательностью и частотой подачи импульсов, можно точно контролировать угол поворота, скорость и направление вращения вала двигателя.

Основные типы шаговых электродвигателей

По конструкции различают следующие основные типы шаговых электродвигателей:

1. Двигатели с постоянными магнитами

В этом типе ротор выполнен в виде цилиндрического постоянного магнита. Простая конструкция, но ограниченный угол шага.

2. Двигатели с переменным магнитным сопротивлением

Ротор имеет зубчатую структуру из магнитомягкого материала. Обеспечивают малый угол шага, но меньший крутящий момент.

3. Гибридные двигатели

Сочетают особенности первых двух типов. Ротор содержит постоянный магнит и имеет зубчатую структуру. Обладают высокой точностью и крутящим моментом.

Режимы работы шаговых двигателей

Существует несколько основных режимов управления шаговыми двигателями:

• Полношаговый режим — активация обмоток по одной
• Полушаговый режим — чередование активации одной и двух обмоток
• Микрошаговый режим — плавное изменение тока в обмотках

Выбор режима зависит от требований к точности позиционирования и плавности хода двигателя.

Преимущества шаговых электродвигателей

Основные достоинства шаговых двигателей:

• Высокая точность позиционирования без обратной связи
• Отсутствие накапливающейся ошибки положения
• Высокий крутящий момент на низких скоростях
• Возможность быстрого старта/остановки/реверса
• Высокая надежность из-за отсутствия щеток
• Однозначная зависимость положения от входных импульсов

Недостатки шаговых двигателей

К ограничениям шаговых электродвигателей можно отнести:

• Возможность пропуска шагов при перегрузках
• Явление резонанса на определенных скоростях
• Меньшая удельная мощность по сравнению с другими двигателями
• Сложная схема управления для высоких скоростей

Области применения шаговых электродвигателей

Благодаря своим особенностям шаговые двигатели нашли широкое применение в различных областях:

• Станки с ЧПУ и промышленные роботы
• 3D-принтеры и другие устройства точного позиционирования
• Офисная техника (принтеры, сканеры, факсы)
• Жесткие диски и оптические приводы компьютеров
• Автомобильная электроника (регуляторы холостого хода и др.)
• Системы автоматизации и управления

Таким образом, шаговые электродвигатели являются важным компонентом во многих современных электромеханических системах, требующих точного позиционирования и управления движением.

Драйверы для шаговых двигателей

Для управления шаговыми двигателями используются специальные электронные устройства — драйверы. Основные функции драйвера шагового двигателя:

• Формирование необходимых последовательностей импульсов тока в обмотках
• Обеспечение заданного режима работы (полный шаг, полушаг, микрошаг)
• Ограничение тока в обмотках для защиты двигателя
• Обеспечение плавного разгона и торможения
• Подавление резонансных явлений

Современные драйверы позволяют реализовать сложные алгоритмы управления шаговыми двигателями и повысить эффективность их работы.

Выбор шагового электродвигателя

При выборе шагового двигателя для конкретного применения необходимо учитывать следующие основные параметры:

• Требуемый крутящий момент
• Необходимая точность позиционирования (угол шага)
• Диапазон рабочих скоростей
• Напряжение питания и потребляемый ток
• Габаритные размеры и масса
• Условия эксплуатации (температура, влажность и др.)

Правильный выбор шагового двигателя и драйвера позволяет создать эффективную систему управления движением для широкого спектра задач.

Как работает шаговый двигатель

Добавлено 22 июля 2019 в 16:12

Узнайте все преимущества шаговых двигателей, а также достоинства и недостатки выбора этого типа двигателей для вашего проекта.

Если вы работаете над проектом, в котором есть движущаяся часть, вы, вероятно, будете искать двигатель, чтобы сделать это движение возможным. В этой серии статей мы рассматриваем наиболее популярные типы двигателей, которые используют разработчики. Пока мы рассмотрели:

• коллекторные двигатели постоянного тока;
• бесколлекторные двигатели;
• серводвигатели.

Чтобы узнать, для каких проектов лучше всего подходят шаговые двигатели, ознакомьтесь с обзором:

• Какой тип электродвигателя лучше всего подходит для моего проекта?

Обзор шаговых двигателей

В мире разработчиков шаговые двигатели широко распространены в технологии 3D печати. Все потребительские 3D принтеры оснащены ими. Шаговые двигатели также широко используются и в робототехнике.

Шаговые двигатели широко используются в робототехнике и 3D принтерах

Шаговые двигатели часто сравнивают с серводвигателями, поскольку эти оба типа двигателей используются в системах, требующих высокого уровня точности позиционирования.

Однако способы, которыми каждый тип двигателя отслеживает свое положение, сильно отличаются. Как обсуждалось в предыдущей статье, серводвигатель содержит в себе потенциометр, который измеряет абсолютное положение двигателя. Поэтому в любой момент времени сервопривод точно знает, как расположен вал двигателя. Шаговый двигатель не измеряет угол своего вала.

Как работает шаговый двигатель?

Конструкция шагового двигателя похожа на более сложную версию бесколлекторного двигателя. Вы заметите, что многие детали, по сути, одинаковы, но в шаговом двигателе их конструкция значительно сложнее.

Основные компоненты шагового двигателя

В шаговом двигателе обмотки расположены вокруг внешней части кожуха. Постоянные магниты установлены на валу двигателя. Поскольку эти постоянные магниты достаточно тяжелые, шариковый подшипник с обеих сторон вала двигателя помогает стабилизировать двигатель.

Шаговые двигатели в теории работают аналогично бесколлекторным двигателям. Для создания магнитного поля обмотки возбуждаются и, воздействуя на постоянные магниты, заставляют вал двигателя двигаться.

Ребра на постоянных магнитах соответствуют похожим ребрам на обмотках на корпусе двигателя. Вместо непрерывного вращения шаговые двигатели перемещаются между этими ребрами дискретными шагами.

Различие с бесколлекторным двигателем заключается в том, что вместо того, чтобы каждый раз, когда обмотки переключают полярность, поворачиваться примерно на 30% от окружности, шаговый двигатель поворачивается очень немного, обычно всего на 1,8 градуса. Каждый из этих крошечных поворотов называется шагом. Контроллеры могут также управлять мощностью, подаваемой на обмотки, так, что шаговый двигатель может поворачиваться всего на 0,05625 градуса за шаг. Этот вид чрезвычайно точного управления движением позволяет шаговым двигателям достичь очень высокой точности позиционирования.

Достоинства шаговых двигателей

Высокая точность позиционирования

Основная причина существования шаговых двигателей заключается в том, что система управления движением обеспечивает высокую точность отслеживания положения.

Высокий крутящий момент на низких скоростях

Шаговые двигатели обеспечивают значительный крутящий момент на низких скоростях.

Оценка характеристик шаговых двигателей

Недостатки шаговых двигателей

Низкая максимальная скорость

Поскольку шаговые двигатели перемещаются определенными шагами, у них низкая максимальная скорость вращения.

Низкий крутящий момент на высоких скоростях

На более высоких скоростях шаговые двигатели теряют значительный крутящий момент, обеспечивая лишь около 20% от своего крутящего момента на более низких скоростях.

Оригинал статьи:

• Scott Hatfield. How a Stepper Motor Works

Теги

3D принтерДвигательРобототехникаШаговый двигательЭлектродвигатель

Шаговый Двигатель — Принцип Работы для Чайников

Содержание

• 1 Как работает шаговый двигатель с переменным магнитным сопротивлением
• 2 Как работает гибридный шаговый двигатель

Каким образом роботизированный манипулятор на предприятии повторяет одни и те же движения снова и снова? Как автоматический фрезерный станок может двигаться с такой точностью? Это возможно благодаря шаговому двигателю. Особенность шагового двигателя заключается в том, что он может контролировать угловое положение ротора без замкнутого контура обратной связи, это простая и точная разомкнутая система.

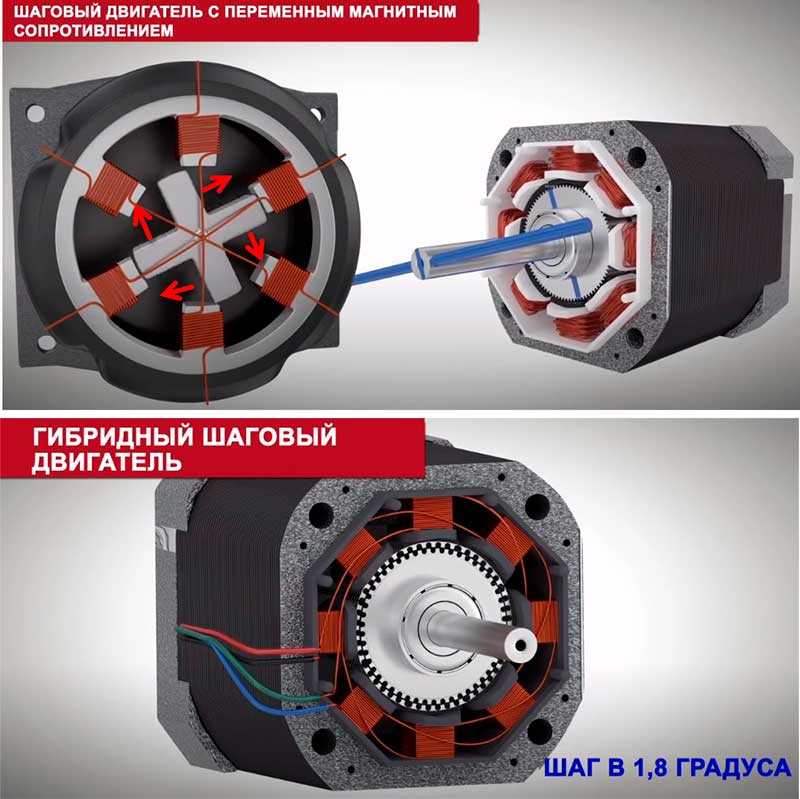

Как работает шаговый двигатель с переменным магнитным сопротивлением

Для начала давайте разберемся, как работает шаговый двигатель с переменным магнитным сопротивлением, который является самым простым. Позднее мы рассмотрим устройство высокоточного и широко используемого типа двигателя. У этого двигателя 6 зубьев на статоре, которые могут быть запитаны от трех отдельных источников постоянного тока.

Ротор состоит из ряда стальных пластин. У него отличное от статора количество зубьев в данном случае их 4 это сделано намеренно, для того чтобы только одна пара зубьев ротора могла одновременно находиться напротив зубьев статора.

Вы и сами можете объяснить, как работает этот шаговый двигатель. Если обесточить обмотку A и запитать обмотку B станет ясно, что ротор будет двигаться, как показано на модели.

Из уроков геометрии понятно, что один шаг соответствует 30 градусам. Чтобы перейти к следующему шагу обесточим обмотку B и запитаем обмотку C.

После этого вновь запитаем обмотку A. То есть ротор занимает позицию с наименьшим сопротивлением.

Размер шага двигателя составляет 30 градусов, точность может быть доведена до 15 градусов при помощи одного простого приема, когда запитана обмотка A,  ротор находится в таком положении мы знаем, что если запитать обмотку B он повернется на 30 градусов. Но что произойдет если обмотки A и B будут запитаны одновременно? Ротор займет положение между двумя этими обмотками, то есть повернется на 15 градусов.

После этого обесточим А. Когда ротор установится напротив обмотки B, запитаем обмотку С, такой тип работы называется режимом дробления шага.

Как работает гибридный шаговый двигатель

Двигатель который мы рассматривали, называется двигателем с переменным магнитным сопротивлением. Наиболее универсальными и широко распространенными являются гибридные шаговые двигатели. Рассмотрим работу стандартного гибридного двигателя с величиной шага в 1.8 градуса.

Гибридный двигатель имеет намагниченный по оси ротор со стальными зубчатыми наконечниками. Таким образом, одна сторона ротора является северным магнитным полюсом, а другая южным.

Точность данного двигателя заключается в продуманном расположении зубьев ротора и статора. Разберемся, как это работает. Ротор имеет 50 зубьев, чтобы понять, как расположены зубья статора для начала, предположим, что у статора тоже 50 зубьев. Однако на самом деле их на 2 меньше, чем у ротора. Таким образом у статор остается 48 зубьев.

Давайте разделим их на 4 группы попарно, как показано на модели (подробнее смотри на видео).

Теперь давайте выровняем эти группы, зеленая группа сдвигается так что она оказывается наполовину выровнены с зубьями ротора. Зубья желтой группы полностью смещены относительно зубьев ротора. Синяя группа наполовину выровнена относительно зубьев ротора. Красная группа остается на своем месте, то есть красная группа зубьев полностью выровнена с ротором, а желтая группа смещена. Две другие группы смещены лишь наполовину.

Следует помнить, что сторона ротора направленная к нам является южным магнитным полюсом. Обмотки статора соединяются следующим образом, они представляют собой две независимые группы обмоток. При подаче питания на обмотку A, статор образует следующую картину намагниченности. Одна пара полюсов статора действует как северный полюс, а другая как южный. Так как противоположные полюса притягиваются, они будут совмещены, полюса с одинаковой полярностью будут смещены.

Смотрите, что произойдет с ротором при подаче питания на обмотку B, он совершит вращение на небольшой угол чтобы вы равняться с новым северным полюсом. Очевидно, что этот угол составляет одну четвертую часть углового шага. Другими словами, ротор поворачивается на 1,8 градуса, затем задействуется обмотка A с противоположной полярностью и вновь ротор поворачивается на одну целую восемь десятых градуса.

Данный процесс повторяется и двигатель совершает высокоточные движения. Разрешение угла шага может быть улучшено при помощи дробления шага. Интересно отметить, что северные зубчатые наконечники находятся между южными зубчатыми наконечниками, таким образом гарантируется выравнивание полюсов с противоположными полярностями.

Вот так работает гибридный шаговый двигатель, такие двигатели идеально подходят для применения в областях, где необходимы четкие движения и простое управление.
