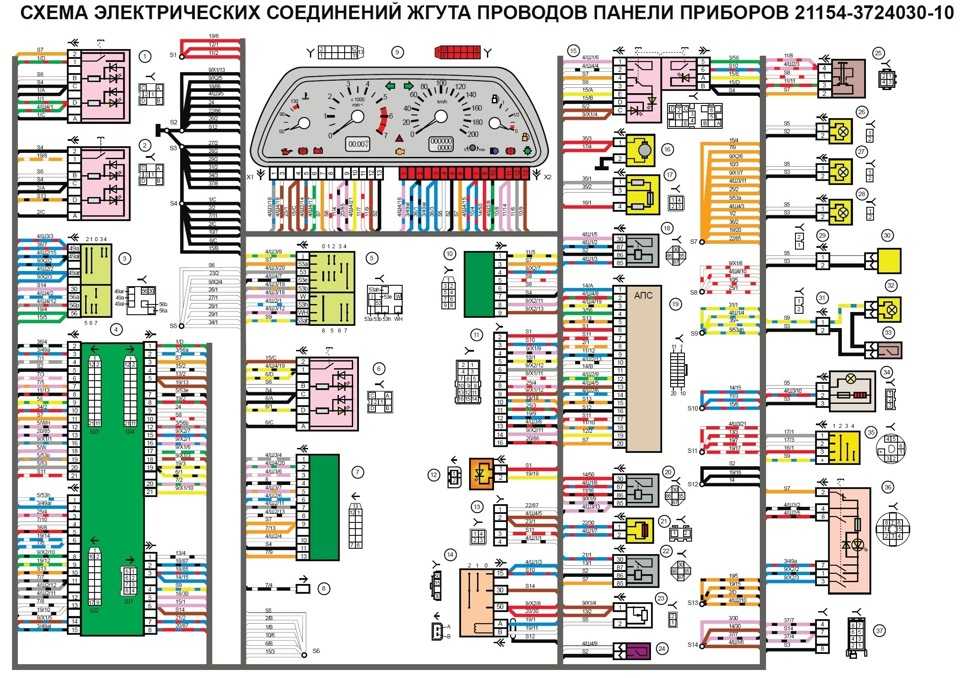

Схема электрики ваз 2115. Схема электрики ВАЗ 2115: подробный разбор устройства и ремонта отопительной системы

Как устроена отопительная система ВАЗ 2115. Из каких элементов состоит электрическая схема печки. Какие основные неисправности могут возникнуть в работе отопителя. Как самостоятельно провести диагностику и ремонт печки ВАЗ 2115.

Содержание

Устройство отопительной системы ВАЗ 2115: ключевые компоненты

Отопительная система ВАЗ 2115 играет crucial роль в обеспечении комфорта и безопасности водителя и пассажиров, особенно в холодное время года. Рассмотрим основные элементы, из которых состоит эта система:

  • Электрический мотор с вентилятором — нагнетает горячий воздух в салон автомобиля
  • Кнопки и рычаги управления — позволяют регулировать уровень тепла и скорость воздушного потока
  • Добавочные сопротивления — обеспечивают нужную скорость вращения вентилятора
  • Предохранители и соединительные провода
  • Радиатор отопителя — нагревает поступающий воздух
  • Воздуховоды и заслонки — распределяют потоки теплого воздуха

Важно отметить, что на ВАЗ 2115 предусмотрено 3 скорости работы вентилятора печки. Это позволяет водителю выбрать оптимальный режим обогрева в зависимости от погодных условий и личных предпочтений.


Принцип работы отопительной системы ВАЗ 2115

Как же функционирует отопительная система ВАЗ 2115? Процесс можно описать следующим образом:

  1. При включении отопителя антифриз подается к радиатору печки
  2. Температура антифриза после прогрева двигателя достигает более 80°C
  3. Вентилятор создает направленный поток воздуха через нагретый радиатор
  4. С помощью заслонок водитель может регулировать зоны подачи теплого воздуха:
    • На ноги
    • На ветровое стекло
    • В салон автомобиля

Ключевую роль в этом процессе играет вентилятор отопителя. Без его нормальной работы горячий воздух не будет эффективно поступать в салон, что может привести к серьезному дискомфорту для водителя и пассажиров.

Электрическая схема отопителя ВАЗ 2115: основные элементы

Для эффективной диагностики и ремонта необходимо разобраться в электрической схеме отопителя ВАЗ 2115. Она включает следующие ключевые компоненты:

  • Монтажный блок
  • Замок зажигания
  • Разгрузочное реле зажигания
  • Переключатель двигателя печки
  • Добавочный резистор
  • Мотор печки
  • Кнопка управления печкой
  • Реле включения обогрева заднего стекла (К7)

Понимание взаимосвязи этих элементов поможет быстрее локализовать возможные неисправности в работе отопительной системы.


Типичные неисправности электрики отопительной системы ВАЗ 2115

Какие проблемы чаще всего возникают с электрикой печки ВАЗ 2115? Рассмотрим наиболее распространенные случаи:

Отсутствие изменений при переключении режимов

Если при любом положении ручки переключения не происходит никаких изменений в работе отопителя, возможные причины:

  • Выход из строя мотора системы (износ щеток)
  • Отсутствие напряжения на клеммах
  • Проблемы с замком зажигания
  • Перегорание предохранителя F4 в монтажном блоке

Проблемы на малых оборотах двигателя

Когда печка работает нормально только на максимальных оборотах двигателя, а на малых возникают сбои, вероятные причины:

  • Неисправность кнопки переключения оборотов
  • Проблемы с добавочными резисторами

Шум при работе без эффективного обдува

Если при включении печки слышен шум, но должного обдува не происходит, это может указывать на:

  • Подклинивание крыльчатки вентилятора
  • Проблемы с подшипниками якоря двигателя

Важно помнить, что подобные неисправности требуют тщательной диагностики и, зачастую, замены вышедших из строя компонентов.


Самостоятельная диагностика отопителя ВАЗ 2115

Как провести первичную диагностику отопительной системы ВАЗ 2115 своими руками? Вот несколько шагов, которые помогут выявить возможные проблемы:

  1. Проверьте предохранитель F4 в монтажном блоке. Если он перегорел, замените его на аналогичный по номиналу.
  2. Измерьте напряжение на клеммах мотора печки при включенном зажигании. Оно должно составлять около 12 В.
  3. Проверьте сопротивление на массе двигателя. Оно не должно превышать 3 Ом.
  4. Осмотрите визуально провода и разъемы на предмет повреждений или окисления.
  5. Проверьте работу переключателя скоростей вентилятора с помощью мультиметра.

Если вы обнаружили неисправность, которую не можете устранить самостоятельно, лучше обратиться к специалисту для более детальной диагностики и ремонта.

Профилактика и обслуживание отопительной системы ВАЗ 2115

Как продлить срок службы отопительной системы ВАЗ 2115 и избежать неожиданных поломок? Вот несколько рекомендаций по профилактике:

  • Регулярно проводите визуальный осмотр компонентов системы
  • Проверяйте уровень и качество охлаждающей жидкости
  • Очищайте радиатор отопителя от пыли и грязи
  • Следите за состоянием приводов заслонок
  • Проверяйте работу вентилятора на всех скоростях
  • При необходимости смазывайте подвижные части механизма

Помните, что профилактическое обслуживание гораздо дешевле и удобнее, чем устранение серьезных поломок в неподходящий момент.


Заключение: важность исправной работы отопителя ВАЗ 2115

Отопительная система ВАЗ 2115 — это не просто элемент комфорта, но и важный фактор безопасности при эксплуатации автомобиля. Исправно работающая печка обеспечивает:

  • Комфортную температуру в салоне в холодное время года
  • Быстрое удаление запотевания и обледенения стекол
  • Поддержание работоспособности водителя в длительных поездках

Понимание устройства, принципов работы и возможных неисправностей отопительной системы ВАЗ 2115 позволит вам своевременно выявлять и устранять проблемы, обеспечивая надежную работу автомобиля в любых погодных условиях. Регулярное обслуживание и внимательное отношение к работе отопителя поможет избежать неприятных сюрпризов на дороге и сохранить комфорт при эксплуатации вашего ВАЗ 2115.


Схема и устройство печки ВАЗ-2115

Если в автомобиле не работает отопитель, особенно в холодное время года, есть вероятность остаться без средства передвижения, так как в холода в салоне машины можно просто-напросто замёрзнуть. В сильные морозы очень трудно отчистить лобовое стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции техобслуживания, возможно, добраться не удастся.

Но чаще всего, если известны принцип работы, схема и устройство печки ВАЗ-2115, можно решить проблему прямо на месте самостоятельно.

Содержание

  1. Устройство отопительной системы ВАЗ-2115
  2. Схема подключения отопительной системы ВАЗ
  3. Схема работы отопителя
  4. Работа печки основана на следующем принципе
  5. Основные поломки электрики отопительной системы ВАЗ-2115

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

  • Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
  • Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
  • Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
  • Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Схема подключения отопительной системы ВАЗ

  1. Монтажный блок.
  2. Зажигание.
  3. Разгрузочное реле зажигания.
  4. Переключатель двигателя печки.
  5. Добавочный резистор.
  6. Мотор печки.
  7. Кнопка управления печкой.
  8. Обогрев заднего стекла.

К7 — это реле, включающее обогрев заднего стекла.

Схема работы отопителя

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Заслонка, распределяющая потоки воздуха к центральному и боковым дефлекторам; зонам, обогревающим ноги водителя и пассажира.
  4. Заслонка, управляющая печкой.
  5. Радиатор.
  6. Обдув ног водителя.
  7. Внутренний воздуховод.

Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом.

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

https://www.youtube.com/watch?v=QxX3tCjapJE

Если вы включаете систему обогревания салона и слышите шум, а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.
