Терморегулятор на батарею: принцип работы, настройка, установка

January 17, 2016

Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

Механический терморегулятор

Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.

Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет — только в этом случае данный прибор будет функционировать максимально эффективно.

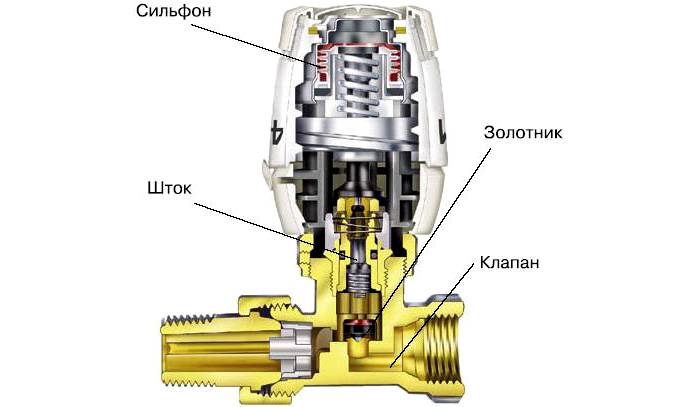

Составные элементы

Механический терморегулятор на батарею состоит из следующих элементов:

• Компенсационный механизм.
• Шток.
• Разъемное соединение.
• Золотник.
• Чувствительный элемент.
• Термостатический элемент.
• Клапан термостатический.
• Шкала настройки.
• Накидная гайка.
• Кольцо, которое фиксирует заданный температурный режим.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

• Наружная температура.
• Проветривание или сквозняк.
• Солнечный свет.
• Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).

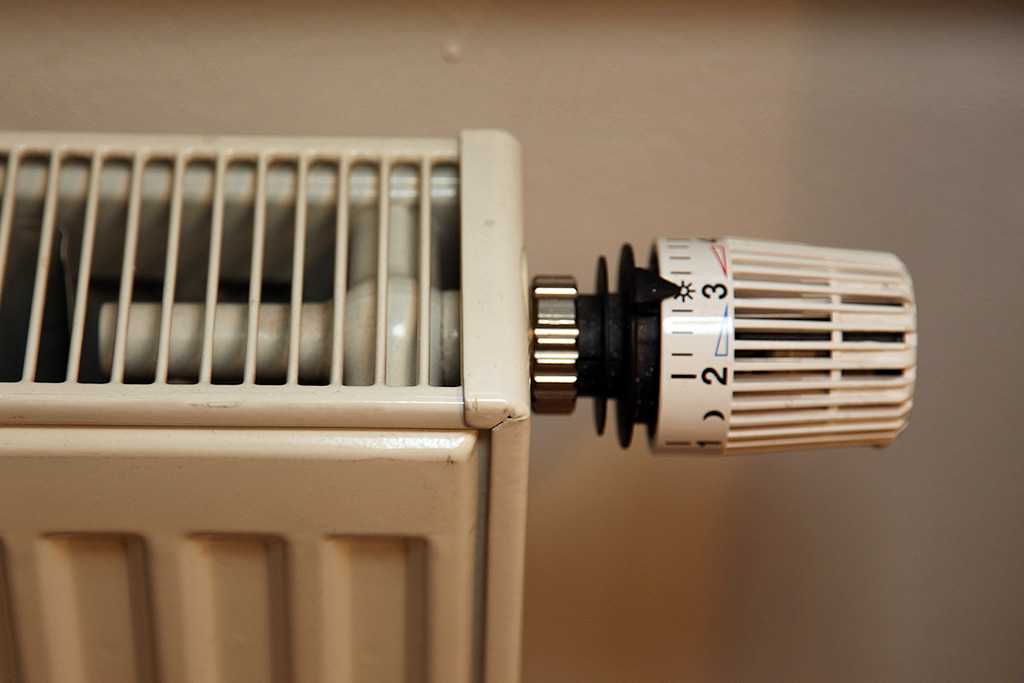

Как работает терморегулятор на батарее

При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

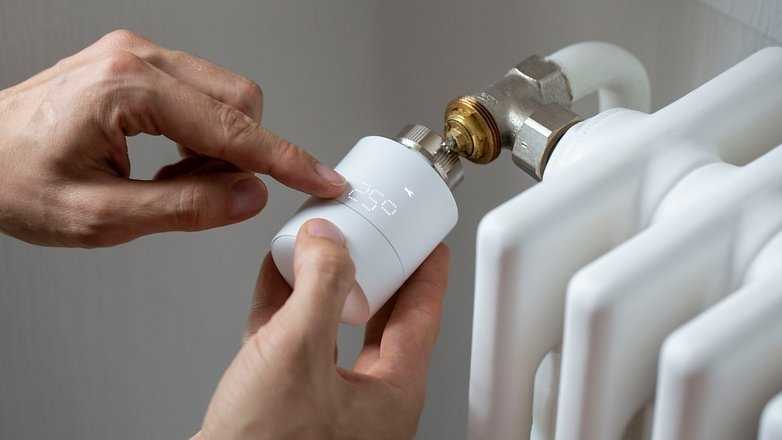

Электронные терморегуляторы

Электронный регулятор температуры отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.

В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора – создание в помещении температурного режима, который был заранее определен пользователем.

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

• С закрытой логикой.
• С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

• Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
• Отсоединяется отрезанный трубопровод и запорное устройство.
• Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
• В пробки радиатора заворачиваются хвостовики.
• На выбранное место устанавливается трубная обвязка.
• Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

• В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
• В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
• Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
• Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
• После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
• Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

Как выбрать и установить терморегуляторы на батареи отопления

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Любой автоматический радиаторный клапан состоит из 2 частей:

1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

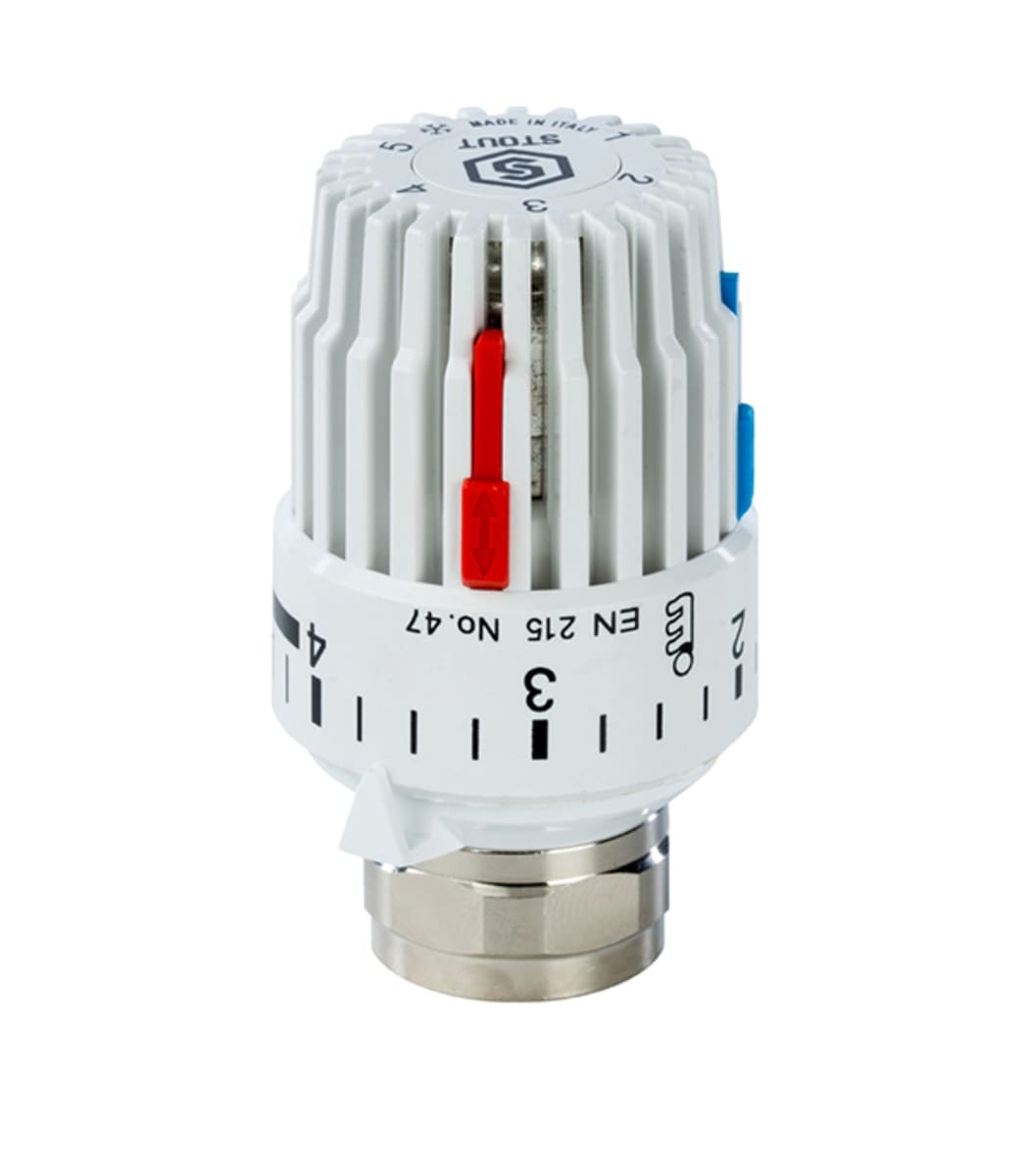

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

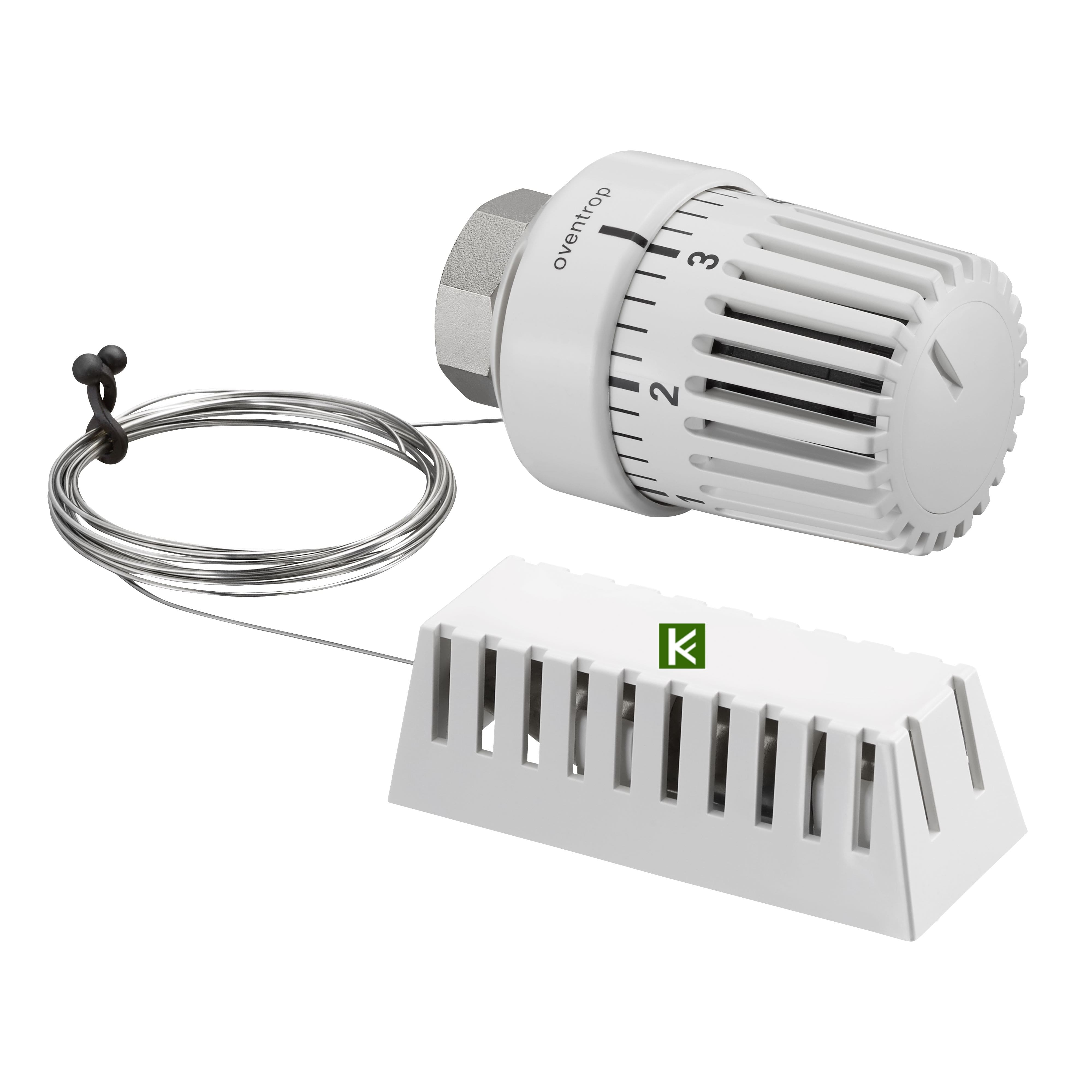

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

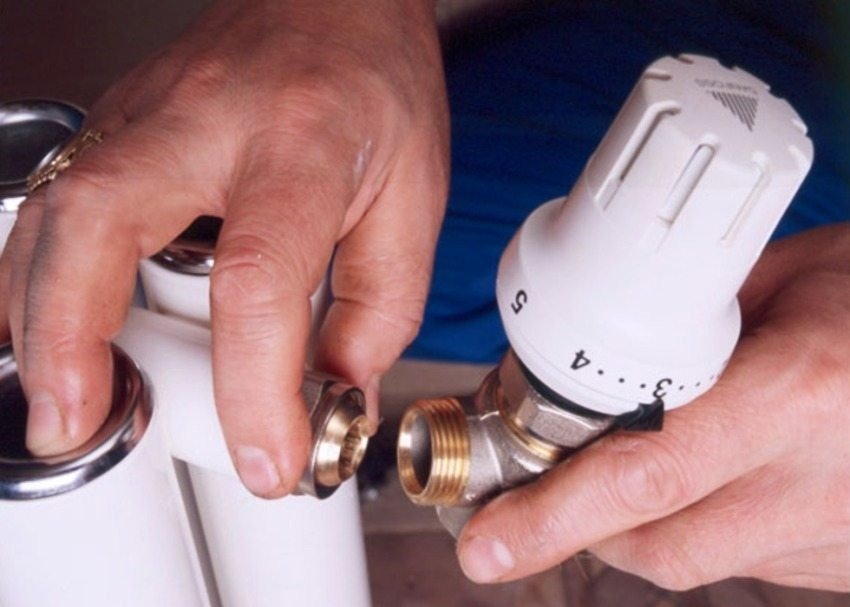

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

1. Вентиль всегда ставится только на подающем трубопроводе.
2. Соблюдайте направление потока, указанное в паспорте на изделие.
3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Рекомендуем:

Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать Как выбрать предохранительный клапан сброса давления в котле Как подобрать трехходовой клапан для теплых полов и дровяного котла

Системы отопления > Как выбрать и установить терморегуляторы на батареи отопления

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

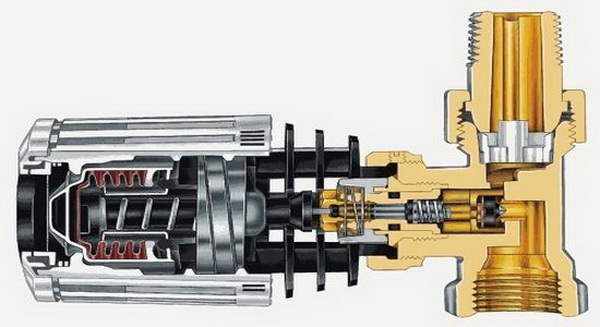

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Источники: http://fb.ru/article/224805/termoregulyator-na-batareyu-printsip-rabotyi-nastroyka-ustanovka, http://otivent.com/kak-vybrat-i-ustanovit-termoregulyatory-na-batarei, http://cotlix. com/termoregulyator-dlya-radiatorov





Как вам статья?

как установить и принцип работы

Вопрос, как установить терморегулятор на батарею, интересует и людей, проживающих в многоквартирных домах, и владельцев частного жилья с автономной системой отопления. Терморегулирующее устройство позволяет поддерживать в помещениях комфортную температуру, а во втором случае – еще и экономить затраты на энергоноситель.

Терморегулятор имеет смысл ставить на батареи любого типа за исключением чугунных – они отличаются высокой тепловой инерцией, из-за чего регулировка становится неэффективной.

Терморегулятор для батареи отопления

Особенности регулировки

Нагрев радиатора происходит за счет циркуляции жидкости, нагретой отопительным котлом. Теплоноситель отдает значительную часть тепловой энергии прибору отопления, который обеспечивает прогрев воздуха в помещении.

Чем меньше горячей жидкости пройдет через батарею в единицу времени, тем слабее она нагреется. Принцип количественной регулировки и лежит в основе функционирования терморегулятора. До изобретения термостатического клапана для этих целей использовался сантехнический вентиль.

Обратите внимание! Шаровой кран рассчитан на работу только в двух положениях – полностью открытом и полностью закрытом. При использовании шарового крана в качестве вентиля для регулировки потока теплоносителя, он быстро выйдет из строя.

Принцип работы современного термостатического клапана тот же, что и у вентиля – специальное устройство в корпусе ограничивает или полностью перекрывает поток теплоносителя. Основная разница заключается в принципах управления – в случае использования сантехнического вентиля температуру батарей приходится регулировать поворотом ручки, то терморегулятор для радиатора отопления работает без вмешательства человека, достаточно его правильно установить и настроить.

Конструкция терморегулятора

Терморегулятор представляет собой клапан, оснащенный термоголовкой, которая управляет его работой.

Клапаны различаются по конструкции корпуса, в зависимости от особенностей места установки используется клапан:

• стандартный прямой;
• угловой горизонтальный;
• угловой вертикальный;
• угловой, у которого головка и патрубки расположены по трем перпендикулярным осям (левый и правый вариант).

Обратите внимание! Клапаны для однотрубной системы отопления (маркировка литерой G) отличаются повышенной пропускной способностью, из-за чего их корпус имеет больший объем. Они также подходят для двухтрубных систем с естественной циркуляцией. Если система оборудована насосом для принудительной циркуляции теплоносителя, требуются клапаны, маркированные литерами N или D, они рассчитаны на высокое давление.

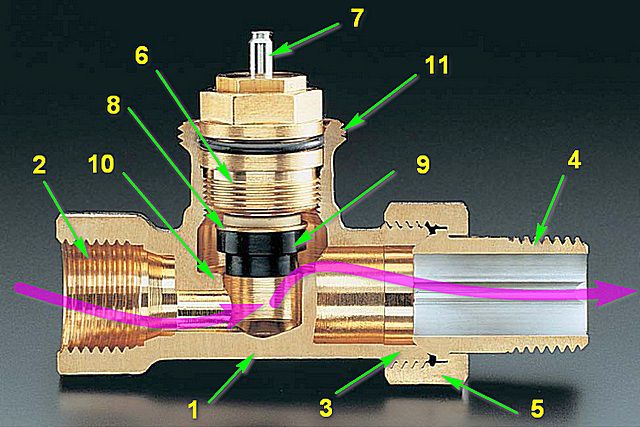

В корпусе из сплава, устойчивого к коррозии, имеется седло клапанной части, которое может быть полностью перекрыто тарельчатым клапаном при его полном опускании. При изменении высоты расположения тарелки изменяется количество жидкости, проходящей через клапан за единицу времени.

Устройство регулятора температуры

Тарелка закреплена на штоке, который приводится в действие штифтом-толкателем, его верхняя часть выступает из корпуса клапана. В стандартном исполнении штифт прикрыт колпачком. Его снимают и устанавливают выбранный механизм управления клапаном.

Важно! Рекомендуется ставить клапаны из латуни, нержавеющей стали, бронзы. Силумин хрупок и ненадежен. При выборе изделия также обратите внимание на монтажные размеры патрубков – они должны соответствовать параметрам трубопровода.

Выбор управляющего механизма

Терморегулятор для батарей отопления требуется оснастить подходящим механизмом управления:

• запорная рукоятка;
• термоголовка сильфонного типа;
• головка с сервоприводом;
• электронная термоголовка.

Запорная рукоятка

Она превращает терморегулятор в обычный вентиль. Рукоятка обычно используется при необходимости надежно перекрыть клапан для проведения ремонтных работ или для замены прибора отопления. Ее можно рассматривать как съемный вспомогательный атрибут.

Термоголовка с сильфоном

Взглянув на разобранный термостат, можно увидеть сильфон – эластичную емкость, заполненную жидкостью или газом с высокой термочувствительностью. Если температура воздуха в районе термоголовки повышается, сильфон расширяется и нажимает на штифт-толкатель, благодаря чему тарельчатый клапан перемещается вниз. При охлаждении сильфона идет обратный процесс. Установленный на радиаторе терморегулятор такого типа энергонезависим, его достаточно один раз настроить, и уровень нагрева батареи будет поддерживаться автоматически с достаточно высокой точностью.

Головка с сервоприводом

Шток клапана перемещает вверх или вниз миниатюрный электрический двигатель, который получает соответствующие сигналы от электронного блока управления. Такая система позволяет обеспечивать очень точную регулировку нагрева теплоносителя. Установка требует прокладки кабеля для электропитания двигателя и передачи сигналов управления. Устройство подходит для использования в составе комплекса «умный дом».

Электронная термоголовка

Отопительный прибор, оснащенный электронной термоголовкой, меняет уровень нагрева помещения в зависимости от заданной программы. К примеру, работать в течение дня в экономном режиме и подогревать воздух до нужных значений к приходу хозяев дома с работы. Такая термоголовка с электронным дисплеем работает автономно, электропитание обеспечивают батарейки.

Установка терморегулятора на радиатор отопления

Рассмотрим, как монтировать и настраивать термоголовку с сильфоном – это наиболее популярный вариант благодаря доступной стоимости.

У большинства термоклапанов в верхней части имеется резьба под гайку М30х15 – именно с ее помощью устанавливается автоматическая механическая термоголовка. Ее неподвижная часть крепится к корпусу клапана, а верхняя свободно вращается вокруг своей оси. В пластиковой головке предусмотрены отверстия для того, чтобы воздух попадал к сильфону, заставляя его сжиматься или расширяться.

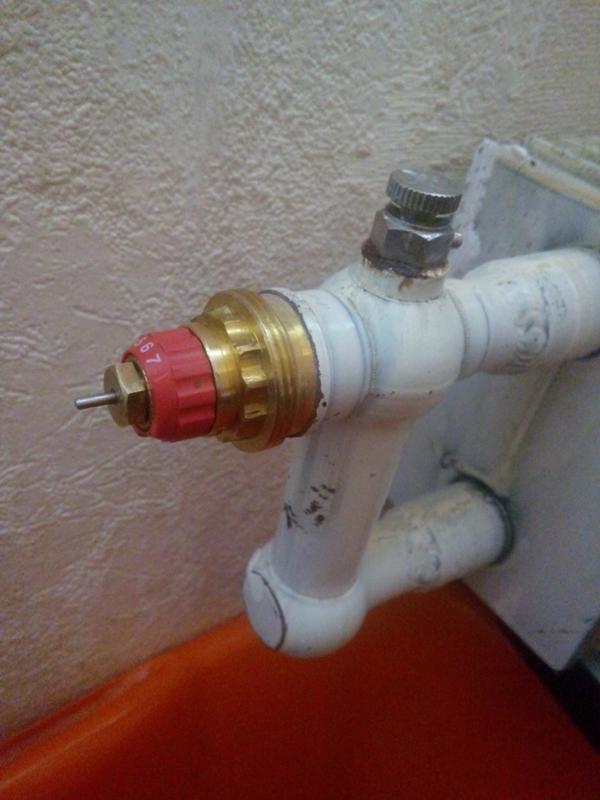

Установленный терморегулятор

Монтаж термоклапана выполняется на этапе подсоединения радиатора отопления к трубопроводу. Он ставится на подающую трубу, фиксируется переходником «американкой» — такое соединение при необходимости легко разобрать. На корпусе устройства обозначено направление потока теплоносителя – это обязательно следует учесть. Перед монтажом изучите паспорт изделия – если термоклапан не имеет функции полной блокировки потока, до него на подводящую трубу требуется установить шаровой кран.

Обратите внимание! Термоголовка обязательно должна располагаться горизонтально, иначе нагретый воздух, поднимающийся от радиатора, будет постоянно воздействовать на сильфон.

Свободным патрубком клапан подсоединяется к батарее. Затем с термоклапана снимается защитный колпачок и устанавливается сильфонная термоголовка путем закручивания накидным ключом соответствующей гайки. Если в модели предусмотрена установка методом защелкивания, головку требуется повернуть в положение «max», приставить и надавить до щелчка.

Правильное положение термоголовки

После монтажа выполняется настройка. Положение штока, штифта-толкателя и сильфона относительно корпуса термоклапана можно менять, вращая подвижную часть головки. На нее нанесена температурная шкала и метка для ориентира, что дает возможность ставить требуемую температуру с точностью до градуса. Подходящий режим работы батареи определяется на практике.

Важно! Производители термоголовок предлагают различные варианты преднастройки – при помощи штифтов или специального ключа сразу после установки задается допустимый температурный диапазон работы радиатора. Это позволяет избежать проблем, связанных с перегревом помещений или полным остыванием системы в результате вмешательства маленьких детей или из-за случайного контакта с подвижной частью термоголовки.

Существуют разные варианты исполнения термоголовки.
Если радиатор перекрывается плотными шторами, мебелью или конструкциями, устанавливая регулятор, можно использовать термоголовку с выносным датчиком-зондом. Датчик, соединенный с сильфоном капиллярной трубкой, размещается на расстоянии до 2 метров от батареи.

Терморегулятор на батарею отопления также может быть оснащен вынесенным пультом управления, который можно смонтировать в любом удобном месте. Такая модель снабжена двумя сильфонами (на клапане и в пульте управления), соединенными капиллярной трубкой.

Монтаж терморегулятора не сложно выполнить самостоятельно, если речь идет об автономной отопительной системе. В доме с центральным отоплением такое возможно в ситуации, когда на подающей трубе после байпаса установлен шаровой кран. В противном случае требуется вызвать специалистов и договориться о временном перекрытии подачи теплоносителя по стояку.

термоклапан для радиатора, как правильно установить, поставить терморегулятор, как пользоваться

Содержание:

Механические терморегуляторы для батарей отопления
Установка термостата
Принцип работы регулятора температуры
Преимущества использования современных терморегуляторов
Газонаполненные или жидкостные термостаты
Регулятор давления на радиатор
Видео

Для регулировки скорости подачи в радиаторы теплоносителя перед ними устанавливают вентили. Благодаря их наличию имеется возможность обеспечить комфортное проживание и определенную степень защиты в случае аварийной ситуации, когда возникает необходимость в отключении участка трубопровода и батареи.

Чтобы решить вышеперечисленные проблемы можно задействовать запорно-регулирующую арматуру:

• автоматический регулятор температуры на батарею;
• конусный вентиль;
• шаровой кран.

Что касается регулировки за счет шарового крана, то она малоэффективна, поскольку он рассчитан всего на два рабочих режима – открыто/закрыто. Если данное изделие держать в промежуточном положении, то оно потеряет свою герметичность – мелкие частички, содержащиеся в теплоносителе, наносят повреждение перекрывающему шару.

Конусный вентиль ручного типа способен корректировать температурный режим намного эффективнее. Перекрывать его можно не полностью. Главное при этом – возвращение вентиля в первоначальное положение. Данному устройству нужно уделять внимание постоянно.

Удобнее всего пользоваться радиатором отопления с регулировкой температуры автоматического типа. Терморегуляторы, они же термостаты, размещают перед батареями.

Механические терморегуляторы для батарей отопления

Конструкция терморегулятора для отопительного оборудования зависит от типа системы теплоснабжения. Разработаны устройства для однотрубных и двухтрубных способов разводки контуров. Состоят они из чувствительной головки и клапана, которые функционируют без источника электропитания — между ними имеется автоматическая взаимосвязь.

Термическая головка в свою очередь имеет регулятор, привод и жидкостный элемент, который можно поменять на газовый или упругий. При выборе терморегулятора следует учитывать результаты термодинамических и термостатических вычислений и показатели функционирования конкретной системы.

Механический термостат состоит из:

• термоклапана для радиатора отопления;
• термоэлемента;
• термочувствительного элемента;
• золотникового клапана;
• разъема;
• накидной гайки;
• фиксирующего кольца;
• передающего штока;
• шкалы;
• компенсационного механизма.

У термоэлемента имеется цилиндр (сильфон) с гофрированными внутренними стенками. Внутри у него находится среда, реагирующая на изменение температуры окружающего пространства. В случае роста температуры увеличивается объем жидкости и сильфон растягивается.

В результате рабочий шток, регулирующий функционирование клапана, смещается и перекрывает поток теплоносителя. При падении температуры сильфон сжимается, что вызывает обратный ход штока, и поступление горячей жидкости в радиатор увеличивается. У современных устройств число циклов сжатия и растяжения достигает одного миллиона, а на это может уйти не менее одной сотни лет.

Установка термостата

Чтобы устройство правильно работало, нужно знать, как поставить регулятор на батарее отопления и как им пользоваться. Его помещают в отверстие, закрывающее пробку на радиаторе по ходу циркуляции горячей жидкости. Монтаж осуществляют так, чтобы термостатический элемент оказался закрепленным горизонтально.

При этом будет скомпенсировано влияние нагрева на клапан и трубы.

Установку регуляторов температуры на батареи в однотрубных конструкциях производят исключительно при наличии байпаса. Так называется трубная перемычка, обеспечивающая независимое передвижение теплоносителя от труб, которые подводят его к радиаторам.

На клапане терморегулятора можно увидеть стрелку, указывающую на направление движения нагретой жидкости. Когда термостат помещают на функционирующую отопительную систему, тогда этот нюанс определяют относительно вертикальных трубопроводов.

Работа терморегуляторов механического типа зависит от ряда факторов:

• движения воздушных потоков в помещении;
• прямого солнечного света;
• наличия в комнате источников холода или тепла;
• температуры снаружи помещения.

Принцип работы регулятора температуры

Прежде, как правильно поставить терморегулятор на батарею, нужно ознакомиться с принципом функционирования этого устройства. Когда в отапливаемом помещении меняется температура воздуха, это отражается на состоянии теплоносителя.

В итоге объем сильфона увеличивается или уменьшается и происходит перемещение золотника, регулирующего поступление жидкости. Поскольку цилиндр термоэлемента наполнен газом, это обстоятельство позволяет правильно регулировать температурный режим внутри помещения. Термодатчик должен реагировать на наружную температуру.

Каждому показателю температуры соответствует конкретное значение давления рабочей среды в сильфоне. Оно компенсируется пружиной, регулирующей ход штока. С увеличением температуры конус клапана начинает перемещаться в направлении закрытия, пока давление среды в цилиндре не уравновесится за счет усилия пружины. Когда температура понижается, происходит обратный процесс.

Преимущества использования современных терморегуляторов

До того как установить на батарею регуляторы температуры, не помешает разобраться с их достоинствами:

1. Наличие эргономичного дизайна, поэтому устройства подойдут к интерьеру помещений разного назначения. Ими удобно корректировать показатели температуры.
2. Поставить на батарею регулятор температуры в монтируемых или эксплуатируемых системах несложно, поскольку данное отопительное оборудование адаптировано для местных климатических условий. Они эксплуатируются в течение всего продолжительного срока службы без проведения технического и профилактического обслуживания.
3. Когда радиаторы оборудованы термостатами, нет необходимости открывать окна в доме, чтобы регулировать в нем температуру.
4. Устройства работают в диапазоне от 5 до 27 градусов. Чтобы правильно их эксплуатировать, нужно знать особенности, как пользоваться терморегулятором на батарее. Можно устанавливать температуру любого значения в указанном диапазоне, она будет поддерживаться с точностью до одного градуса.
5. Термостаты способствуют равномерному распределению теплоносителя по системе теплоснабжения. В этом случае даже расположенные в конце ветви приборы будут эффективно функционировать.
6. Термометр для радиатора отопления предупреждает излишний нагрев воздуха в помещении в случае проникновения в него прямых солнечных лучей, либо при поднятии температуры в результате других факторов, например от работы электробытовых приборов.
7. Если терморегуляторы используют в автономных системах, тогда обеспечивается экономия расхода топлива до 25%, что положительным образом отражается на затратах на обогрев и на количестве вредных продуктов горения.

Поскольку цена термостатов невысокая, плюсы их использования значительны:

1. Экономно расходуется тепловая энергия.
2. В помещениях дома улучшается микроклимат.
3. Обеспечивается более простой монтаж.
4. Эксплуатация терморегуляторов не требует затрат.

Использование термостатов особенно эффективно показало себя в проектах создания автономных теплоснабжающих систем на объектах загородной недвижимости, поскольку их установка окупается за один отопительный сезон.

При центральной подаче тепловой энергии терморегуляторы способны обеспечить комфортный микроклимат в комнатах. У квартирах многоэтажек необходимо начинать монтировать эти устройства с помещений, где изменение температуры достигает больших величин – кухня, гостиная, в которой количество людей постоянно изменяется. Также это касается комнат, расположенных с солнечной стороны дома.

Общая инструкция относительно того, как поставить терморегулятор на батарею, такая: в собственных домовладениях их в первую очередь монтируют на верхних этажах. Это объясняется тем, что теплый воздух направляется вверх и в результате получается большая разница температур на нижнем этаже и наверху.

В частных домах с финансовой стороны лучшим решением будет установка панельных радиаторов небольшой емкости вместе с терморегуляторами, мгновенно реагирующими на изменение положения клапанов. Данные устройства должны продаваться с соответствующими сертификатами, являющимися подтверждением качества.

Газонаполненные или жидкостные термостаты

На отечественном рынке отопительного оборудования предлагаются газовые и жидкостные терморегуляторы, срок эксплуатации которых достигает примерно 20 лет. Первые из них быстрее реагируют на изменение температурного режима внутри помещения.

В свою очередь жидкостные терморегуляторы более точно и лучше откликаются на изменение давления, происходящее внутри сильфона, после чего передают данные на исполнительный механизм.

Техническое решение, предусматривающее наполнение термостата газом, имеет ряд серьезных преимуществ:

1. Конденсация газа осуществляется в самой прохладной части устройства, которая больше всего удалена от корпуса клапана. Реагирование происходит быстрее, поскольку его работа не зависит от температуры воды.
2. Терморегулятор данного типа мгновенно откликается на изменение температуры в комнате, благодаря этому поступление тепла осуществляется эффективнее.

Регулятор давления на радиатор

В закрытых теплоснабжающих системах также важен показатель давления. Дело в том, что при нагреве теплоносителя, происходит его расширение. Это явление улучшает циркуляцию горячей жидкости, но, если не установить регулятор давления на батарею аварии не избежать.

Существует несколько типов устройств, регулирующих давление в системе – спускной клапан, воздухоотводчик и гидрострелка.

Как работает термостат

Скромный термостат центрального отопления для многих из нас представляет собой устройство, которое настраивается на одну температуру, и к которому редко прикасаются снова – до тех пор, пока комнатная температура устраивает всех в доме. Тем не менее, полезно знать, что делает ваш термостат, как он работает с вашим котлом и радиаторами, какие существуют различные типы и как вы можете сэкономить на счетах за отопление, просто внеся небольшие изменения в его настройки. Читайте дальше, чтобы узнать свой термостат немного лучше.

Ваш термостат является важным компонентом в работе вашей системы центрального отопления. Фактически, он управляет всей системой, считывая/измеряя температуру окружающей среды в вашем доме, а затем включая или выключая котел, чтобы поддерживать заданную вами температуру.

Как работает термостат

Например, это означает, что если вы установите термостат на 21ºC, а температура в вашем доме упадет ниже 21ºC, термостат включит отопление, чтобы нагреть его. Когда температура достигает 21ºC, термостат снова выключает нагрев, чтобы не тратить энергию впустую.

Два основных различных типа термостатов

Какой тип термостата у вас есть? Два основных типа термостатов:

• Традиционные аналоговые датчики температуры

В механическом термостате используются две металлические полоски, склеенные вместе в так называемую биметаллическую полоску в датчике термостата. Когда температура в доме повышается и понижается, два разных типа металла расширяются и сжимаются, и это включает и выключает электрическую цепь, подключенную к вашей системе отопления. Они менее точны, чем цифровой термостат — иногда температура может варьироваться на целых 5 градусов — но некоторые домовладельцы предпочитают их из-за их доступности и простоты использования.

• Более современные цифровые термостаты

Цифровые термостаты имеют гораздо более чувствительные электронные датчики, которые считывают температуру в помещениях и контролируют нагрев, чтобы поддерживать ее в пределах 1 градуса от выбранной вами настройки.

Вы также можете приобрести электромеханические термостаты, как механические, так и цифровые.

Для настройки вашего термостата полезно знать, какой у вас тип термостата и как они отправляют информацию на ваш котел. Например:

• Некоторые цифровые термостаты являются беспроводными и работают от батареек
• Механические и некоторые цифровые термостаты подключаются проводами к вашему котлу
• Программируемые термостаты могут включать отопление в определенное время дня в соответствии с вашим графиком

Что такое интеллектуальный термостат?

Цифровые термостаты включают в себя интеллектуальные термостаты, которыми управляет ваш смартфон, что позволяет вам регулировать температуру в вашем доме, где бы вы ни находились. Некоторые также могут использовать машинное обучение, чтобы адаптироваться к вашей повседневной жизни. Прочтите наше подробное руководство по умным термостатам, включая Google Nest, Ecobee и Hive.

Как настроить термостат

Всегда следуйте инструкциям или руководству, прилагаемым к новому термостату. Тем не менее, ниже приведены несколько полезных советов по настройке термостата:

• Установите новый термостат в той части дома, где воздух циркулирует довольно свободно — в прихожей будет безопаснее. Убедитесь, что это место не находится под постоянным солнечным светом и не находится за занавеской, иначе он не сможет точно определить температуру.
• Чтобы настроить его, установите термостат на самую низкую температуру, которую вы считаете комфортной. Для большинства людей это примерно от 18 до 21ºC. Помните, что каждый 1 ºC, на который вы повышаете температуру, добавляет около 3% к вашему счету за отопление.
• Не трогай этот циферблат! Вам может показаться заманчивым включить термостат в холодные дни, но не делайте этого. Термостат предназначен для того, чтобы ощущать более холодную погоду и соответствующим образом управлять нагревом. Он должен регулировать температуру окружающей среды до той, которую вы установили. Однако вы можете запрограммировать включение отопления на более раннее время, так как в холодный день для прогрева дома может потребоваться больше времени.
• С программируемым термостатом вы можете установить как температуру, так и время, чтобы вы могли контролировать температуру в разное время дня. Это означает, что вы можете экономить электроэнергию, когда находитесь на работе, но при этом успевать включать ее непосредственно перед возвращением домой.

Как проверить, работает ли мой термостат

1. Проверить, не разрядились ли батарейки

Большинство цифровых термостатов питаются от батареек (AA или AAA). Замените их свежим комплектом и проверьте еще раз.

2. Проверьте цепь питания

Если ваш термостат питается от электрической цепи, проверьте блок предохранителей или автоматические выключатели. Если они сработали, включите их снова и посмотрите, заработает ли ваш термостат. Если нет, возможно, вам придется вызвать электрика.

Очистка термостата

Пыль и грязь могут скапливаться внутри термостата, поэтому рекомендуется периодически его чистить:

1. Отключите питание цепи термостата, если она включена, или извлеките батарейки. .
2. Часто термостат можно открыть, а для его очистки может потребоваться отвинтить лицевую панель.
3. Аккуратно очистите его сухой чистой кистью или аналогичной мягкой щеткой. Сжатый воздух тоже работает.

Как работает радиаторный термостат?

Термостатический вентиль радиатора (TRV) представляет собой цилиндрический манометр, который находится на одной стороне радиатора в нижней части с цифрами, обычно в диапазоне от 0 до 6. Эти TRV позволяют вам контролировать уставку каждого отдельного радиатора, который у вас установлен. к. Это означает, например, что вы можете включить все свои радиаторы в доме, кроме тех, которые находятся в комнатах, которые редко используются, экономя энергию и деньги.

Как заменить термостат

Если вы хотите заменить аналоговый термостат цифровым или интеллектуальным термостатом, эта работа своими руками не для новичков. Это требует непревзойденной электробезопасности, поэтому никогда не пытайтесь заменить термостат, если вы не уверены, что знаете правила безопасного обращения с электричеством. Если вы хорошо разбираетесь в цепи, следуйте нашему подробному руководству «Как заменить термостат».

Нужен квалифицированный инженер?

Мы уже в пути. В HomeServe работают команды сертифицированных инженеров по газовой безопасности и специалистов по дому, которые могут выполнить разовый ремонт вашей системы электроснабжения, водопровода и отопления. Мы также являемся экспертами в установке котлов — мы можем установить их всего за 48 часов с момента покупки, если вы свяжетесь с нами сегодня.

Часто задаваемые вопросы

Как работает термостат в доме?

Бытовой термостат управляет всей вашей системой центрального отопления, считывая/определяя температуру окружающей среды в вашем доме, а затем включая или выключая котел, чтобы поддерживать заданную вами температуру.

Как работает термостат?

Аналоговый термостат содержит металлические полоски, которые расширяются и сжимаются и включают и выключают отопление. Цифровой термостат имеет более точный электронный датчик.

Вы включаете или опускаете термостат для охлаждения?

После установки термостата установите на нем самую низкую температуру, которую вы считаете комфортной. Для большинства людей это будет от 18 до 21ºC. Вам не нужно прикасаться к нему — это работа термостата, чтобы поддерживать температуру на выбранном вами уровне.

Как работает термостат? Объясняет Технологический институт Южной Калифорнии.

Если в вашем доме слишком жарко или слишком холодно, вы, вероятно, сразу обратитесь к термостату, чтобы решить эту проблему. Одним нажатием кнопки вы можете направить теплый или холодный воздух по всему дому. Как основной регулятор температуры в вашем доме, ваш термостат позволяет вам общаться с вашей системой отопления и охлаждения.

   Однако большинство людей перестают об этом думать.

Хотя большинство из нас понимает, что делает термостат, мы не задумываемся о том, как он работает. Как одна из самых важных систем в вашем доме, важно понимать, как она контролирует температуру вашего дома.

Давайте посмотрим, как на самом деле работает ваш термостат, а также что вы можете сделать для экономии энергии и снижения счетов за электроэнергию.

Нужна помощь с термостатом? Свяжитесь с нами сегодня, и мы пришлем специалиста!

Как работает термостат?

Прежде чем мы поговорим о том, как термостат на самом деле регулирует температуру в вашем доме, нам нужно рассмотреть типы термостатов, которые могут быть в вашем доме. В то время как в большинстве домов сегодня есть электронный термостат, в старых домах все еще могут быть электромеханические системы. Каждый из этих термостатов работает немного по-разному.

   С электронными термостатами легко разобраться. Они функционируют аналогично небольшому компьютеру, используя датчики, чтобы определить, правильная ли температура в вашем доме. Они также предоставляют функции и преимущества, такие как программируемые настройки и возможности Wi-Fi, позволяющие поддерживать в вашем доме разную температуру в течение дня или ночью, независимо от того, находитесь ли вы дома или вдали от дома.

   Электромеханические системы могут быть немного сложнее для понимания. Электромеханический термостат обычно содержит либо биметаллическую катушку, либо металлическую полосу. При изменении температуры эта катушка или полоска будет двигаться, в результате чего пузырек с ртутью опрокинется набок. Ртуть стекает к одному концу флакона, сигнализируя о том, что необходимо включить нагрев или охлаждение.

   Независимо от того, какой у вас термостат, слишком частое изменение температуры приводит к перегрузке системы. Если вы постоянно включаете термостат вверх и вниз, вы можете обнаружить, что тратите много энергии впустую.

   Правильный контроль над термостатом важен для экономии энергии и денег.

Как настроить температуру для экономии энергии

Вот несколько советов, связанных с термостатом, которые помогут вам экономить энергию круглый год.

1. Знайте температуру наружного воздуха

   Когда ваш термостат пытается контролировать температуру внутри дома, он будет бороться с температурой снаружи. Это означает, что чем больше разница между двумя температурами, тем тяжелее будет работать система, что заставит вас использовать больше энергии.

   Чтобы снизить потребление энергии, следите за ожидаемой температурой наружного воздуха. Установите термостат как можно ближе к этому значению, сохраняя при этом комфортную атмосферу в вашем доме.

2. Будьте терпеливы

Если вам жарко или холодно, у вас может возникнуть соблазн увеличить или уменьшить температуру термостата, надеясь, что это поможет вам быстрее освоиться. Однако количество энергии, которое ваша система может выдать за один раз, ограничено. Ваш дом не будет остывать или нагреваться быстрее только потому, что вы установите очень высокую или очень низкую температуру.

Будьте терпеливы, пытаясь установить в доме нужную температуру. Избегайте чрезмерного нагрева или охлаждения вашего дома и вместо этого сосредоточьтесь на том, чтобы установить правильную температуру в первый раз.

3. Используйте программируемые функции

Если у вас есть электронный термостат, воспользуйтесь преимуществами программируемых функций, которые, возможно, поставляются вместе с ним. Попробуйте настроить термостат так, чтобы он был ближе к температуре наружного воздуха, когда вы уезжаете на работу на целый день. Вы можете использовать программируемые функции в вашем термостате, чтобы изменить температуру после того, как вы уходите на работу, и переключиться обратно, прежде чем вы вернетесь.

Использование программируемого термостата с поддержкой Wi-Fi позволяет получить удаленный доступ с помощью смартфона или компьютера. Вы оснащены точным контролем температуры с помощью интеллектуальных предупреждений, которые автоматически определяют, нужно ли обогревать или охлаждать ваш дом. Некоторые Wi-Fi-термостаты даже имеют индикаторы замены фильтров, чтобы не догадываться, когда нужно менять эти надоедливые фильтры!

4. Используйте энергосберегающие альтернативы

   Если вы серьезно относитесь к экономии энергии, сокращение количества потребляемой вами системы охлаждения и обогрева может иметь огромное значение. Хотя в некоторые дни вы просто не сможете обойтись без кондиционера или обогревателя, энергосберегающие альтернативы могут помочь вам сократить количество дней, в течение которых ваша система работает.

Зимой одеяла с подогревом или камин могут согреть вас без значительных затрат энергии. В теплые летние месяцы вентиляторы помогают циркулировать воздуху в помещении. При использовании вместе с системой отопления и охлаждения вы можете не возиться с термостатом, что может помочь снизить потребление энергии.

5. Поддерживайте надлежащий уход за HVAC

Если вы не заботитесь о своей системе HVAC должным образом, вы можете тратить много энергии впустую. Грязные и засоренные воздушные фильтры, пренебрежение графиком обслуживания или невыполнение очистки области вокруг ваших компрессоров могут привести к тому, что ваша система будет работать тяжелее. Чем усерднее он должен работать, тем больше энергии он будет использовать.

Будьте внимательны при уходе за вашей системой HVAC. Назначьте профессионального технического специалиста для выполнения технического обслуживания вашей системы один раз осенью и один раз весной, чтобы убедиться, что она готова к обогреву или охлаждению вашего дома. Планирование предсезонных встреч может помочь вам найти и устранить проблемы до того, как они станут слишком серьезными.

Поддержание хорошо функционирующей системы HVAC важно для поддержания комфортного дома и экономии энергии.

Получить помощь по термостату от Redlands Tech

Если у вас есть вопросы по уходу за вашими системами отопления и охлаждения или вы готовы записаться на техническое обслуживание, свяжитесь с командой Burgeson по отоплению и кондиционированию воздуха, записавшись онлайн или позвонив по телефону 909.792.2222

Общие сведения о печи Термостаты

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем 19-го века.20-х годов, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.12.20

Девять OK / Getty Images

Термостат печи является нервным центром вашей домашней системы отопления. Это главная контрольная точка, которая определяет, когда и сколько тепла будет отдавать печь. Но при всей своей загадочности термостат на самом деле очень простое устройство. На самом базовом уровне это просто термочувствительный переключатель.

Большинство термостатов, управляющих оборудованием центрального отопления, в том числе печами, котлами и тепловыми насосами, представляют собой низковольтные термостаты, которые обычно потребляют 24 вольта электроэнергии. В электрических плинтусных обогревателях и обогревателях, встроенных в стены, могут использоваться термостаты напряжения линейной сети, которые потребляют 120 или 240 В электроэнергии.

Низковольтные термостаты питаются от трансформатора, который снижает входное линейное напряжение со 120 вольт до уровня от 12 до 24 вольт, в зависимости от конструкции вашей печи. В этой категории низковольтных термостатов существует четыре основных типа:

• Ртутный контакт
• Механический контакт
• Цифровой
• Электронный программируемый

• 01 из 04

  Контактный ртутный биметаллический термостат

  Стоимость дома

  Когда-то биметаллический термостат с ртутным контактом был наиболее распространенным типом в домах и представляет собой более старый тип аналогового (нецифрового) термостата. Его простота делает его хорошим примером для описания работы аналогового термостата.

  Чтобы аналоговый термостат работал, что-то должно двигаться при повышении или понижении температуры. Это работа биметаллической полосы, которая является просто причудливым названием для двух кусков металла, соединенных вместе. Причина, по которой это работает, заключается в том, что два металла расширяются с разной скоростью при заданной температуре, известной как коэффициент расширения. Поскольку одна сторона расширяется больше, чем другая, металл изгибается в ту или иную сторону. Затем вы объединяете эти небольшие знания физики с точными скоростями расширения двух металлов, и в результате получается точный инструмент, который будет перемещаться на определенную величину при заданной температуре.

  Контакт термостата похож на выключатель для освещения. При движении биметаллическая полоса либо размыкает, либо замыкает контакт. В случае ртутного термостата контакт представляет собой стеклянный флакон, называемый ампулой, который содержит ртуть. Ампула прикреплена к спиральной биметаллической полосе, также называемой биметаллической катушкой. Когда катушка движется, она опрокидывает пузырек с ртутью до тех пор, пока ртуть не сдвинется и контакт переключателя не разомкнется или не замкнется.

  Наконец, предупредитель тепла представляет собой провод электрического сопротивления, установленный на центральном диске, соединенном с биметаллической катушкой. Его можно регулировать, чтобы можно было точно настроить, когда термостат включает и выключает вентилятор печи. Биметаллический термостат имеет режимы нагрева и охлаждения, а также положения вентилятора для включения/выключения и автоматического режима. Это не программируется.

• 02 из 04

  Механический контактный термостат

  Стоимость дома

  Термостат с механическим контактом использует простой механический контакт вместо переключателя с ртутным контактом. Подобно термостату с ртутным контактом, в механическом термостате используется биметаллическая катушка (для открытия или закрытия точек механического контакта) и включает в себя предохранитель тепла. В некоторых старых версиях термостатов с механическим контактом использовалась биметаллическая полоса с прямыми лезвиями, а не спиральная полоса. Они немного менее точны, но работают по тому же принципу.

• 03 из 04

  Цифровой термостат

  Корпорация Люкс Продактс

  Цифровой термостат представляет собой электронную версию простого механического термостата. Он использует электронное управление вместо биметаллической катушки для определения изменений температуры и является гораздо более точным. Эти термостаты обычно имеют большие, легко читаемые дисплеи и часто используются для замены старых механических термостатов. Цифровые термостаты имеют режимы нагрева и охлаждения, а также положения вентилятора для включения/выключения и автоматического режима, но они не программируются.

• 04 из 04

  Электронный программируемый термостат

  Тетра Изображений / Getty Images

  Электронный программируемый термостат берет цифровой термостат и наделяет его «мозгом».
