Лампа 6Р4П (Пентод) — Радиолампы

DIY » Справочник » Радиолампы » Лампа 6Р4П (Пентод)

Поиск по Статьям и Справочникам

Найти:

Радиолампы

Комментарии

Описание

Пентод двойной для использования в качестве оконечного усилителя сигналов низкой и видеочастот (1-й пентод) и усиления и генерирования напряжения низкой и промежуточной частот, селектора синхроимпульсов, детектора ключевой АРУ (2-й пентод), в радиотехнической аппаратуре. Оформление — в стеклянной оболочке, миниатюрное. Масса 25 г.

Основные параметры первый пентод  при Uн = 6.3 В, Ua =  Uс2 = 180 В; 2-й пентод при Uн = 6.3 В, Ua = 200 В, Uс2 = 150 В

ПараметрУсловия6Р4П 1-й пентод6Р4П 2-й пентодЕд. изм.
Аналог—— ——
Ток накала—840±60840±60мА
Ток анода—3010мА
Ток второй сетки—72,8мА
Обратный ток первой сетки—≤1,0≤0,8мкА
Крутизна характеристики —218,5мА/В
Сопротивление в цепи катодадля автоматического смещения75130Ом
Напряжение виброшумов—≤150≤300мВ
Межэлектродные емкостивходная1310пФ
выходная711
проходная0,10,14
между катодами≤0,15≤0,15
Наработка—≥5000≥5000ч
Критерии оценки
Выходная мощность—≥2,4—Вт



Предельные эксплуатационные данные

ПараметрУсловия6Р4ПЕд. изм
Напряжение накала—5,7-6,9В
Напряжение анода каждого пентода—250В
без токоотбора550
Напряжение второй сетки каждого пентода—250В
без токоотбора550
Напряжение между катодом и подогревателем каждого пентода—-200В
Мощность, рассеиваемая анодом



1-го пентода7,3Вт
2-го пентода2,8
Мощность, рассеиваемая второй сеткой1-го пентода2,5Вт
2-го пентода0,65
Наибольший ток катода1-го пентода16мА
2-го пентода60
Сопротивление в цепи первой сетки1-го пентода0,5МОм
2-го пентода1
Устойчивость к внешним воздействиям
Интервал рабочих температур окружающей среды—-60…+70°C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.   Схема соединения электродов лампы 1629 с выводами: F-F — подогреватель катодов; A — анод; L — кратер; G — сетка; K — катод;  Общие данные Производство: Год выпуска: Аналоги: CV1756, VT-138 Возможная …

  • Вовченко В.С.

    Звук на любительской киноленте В брошюре описаны аппаратура, приспособления и приемы записи звукового сопровождения любительского кинофильма на магнитной дорожке, наносимой непосредственно на киноленту. Брошюра рассчитана на радиолюбителей-конструкторов и кинолюбителей. Любительский телевизионный центр В брошюре приводится описание Харьковского телевизионного центра, построенного группой радиолюбителей. Брошюра рассчитана на радиолюбителя, знакомого с общими принципами …

    • D.I.Y. — Do It Yourself — Сделай Сам

    Аудио Портал © 2004-2020

    6р4п по звуку

    В гостях у Александра Клячина. Забыли пароль? Описание: Помогите выбрать лампы для предусиления. Поиск в теме Версия для печати. Здравствуйте, уважаемые форумчане! Сегодня раздобыл две лампы ГУ с панельками.


    Поиск данных по Вашему запросу:

    Схемы, справочники, даташиты:

    Прайс-листы, цены:

    Обсуждения, статьи, мануалы:

    Дождитесь окончания поиска во всех базах.

    По завершению появится ссылка для доступа к найденным материалам.

    Содержание:

    • Инверсный усилитель со сверхмалым напряжением …
    • 6р4п усилитель
    • Наши обзоры
    • Please turn JavaScript on and reload the page.
    • Комбинированная лампа
    • Ламповый звук

    ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: разница звука между тетродным и триодным режимами в усилителе на лампе 6п6с

    Инверсный усилитель со сверхмалым напряжением …


    Регистрация и вход. Поиск по картине Поиск изображения по сайту Указать ссылку. Загрузить файл. Крутой поиск баянов. Везде Темы Комментарии Видео. О сайте Активные темы Помощь Правила Реклама. Регистрация: Так так. Это как сделал ребол на коленке? Регистрация: 4. Все классно! Не хватает в описании схемы, списка детелей и где их купить. Да какая сема то? Кури даташиты от микрух. Там и номиналы усе указаны. Купить можно в ближайшем радивамагазине. Регистрация: 9. Регистрация: 1.

    Автор — ну ты и маньяк, в хорошем смысле этого слова!!! Я хоть по профессии и радиомеханик, но у меня на такое нервов не хватает!!! Однозначно зелень!!! Чем больше разъёмов — тем ниже надёжность. Ошибки в технологии намотки силового транса — получилась огромная проходная ёмкость и малая магнитосвязь обмоток.

    СМД компоненты стоят дешевле , занимают меньше места и проще запаиваются.

    Какой смысл использовать выводные компоненты -я не понимаю. Ну и наверно главное — все ваши проекты реализованные в железе , взяты со специализированных форумах.

    А там народ оооочень инертен. На одного чела использующего новые современные комплектующие — прилетают десятки гуру со схемами из радио тых годов. Причём чем древнее схема — тем круче гуру. Ну собственно у вас ancot не получилось отфильтровать весь этот мусор прошлого , и это самая большая проблема.

    Видимо, я сам еще где-то в прошлом Последний раз что-то серьезное собирал году в 96ом, то бы усь на КТ Так что для меня и это прогресс. Всё поправимо , просто нужно научится пользоваться поиском в нужных актуальных местах. К слову я там ни одной детали не купил ,но юзаю их параметрический поиск в хвост и гриву.

    Да и большинство российских магазичиков закупаются именно в этом магазинеще. Собственно сам процесс -находим деталь с подходящими характеристиками и ценой — а после ищи её в своих местных магазинах. И вполне реальна ситуация когда деталь из публикуемой схемы стоит в десятки раз дороже свежей детальки.

    По МК даже материться не буду. При хорошем инглиш , можно изучить любую серию кроме TI-там нет логики. Низкий старт это STM32f , со всеми остальными производителями старт в моём случае получался не столь низким.

    Дык вот у других фирм хоть одна подлянка да найдётся. То бля программатор по 10 тысяч , то сверхсекретные доки , то бля внутрисистемный отладчик с ограничениченным размером кода и конским ценником. То ценник одного чипа в партии из 10к штук. Или как в случае с аудино -громадное количество посредников перекупщиков.

    Регистрация: 2. Вот этим устройством меня ебануло током так не хило,что на всю жизнь запомнил Это сообщение отредактировал Комедиант — На профильных форумах места нет? Не бываю там. Поделка разовая. А на ЯПе поделки любят.

    Это сообщение отредактировал ancot — В кадровуху ставилась 6П15П, в звук я В телеках третьего класса в вых. Это долгая практика в телеателье дает о себе знать,хоть и давно там не работаю. А по теме — автору респект за прямые руки.

    Я сам раньше часто занимался самодельщиной и хорошо представляю,какой конский труд за этим стоит. Еще один видеоусилитель. А я то и паяльника в руках не держал. Еще один видеоусилитель Не путайте!

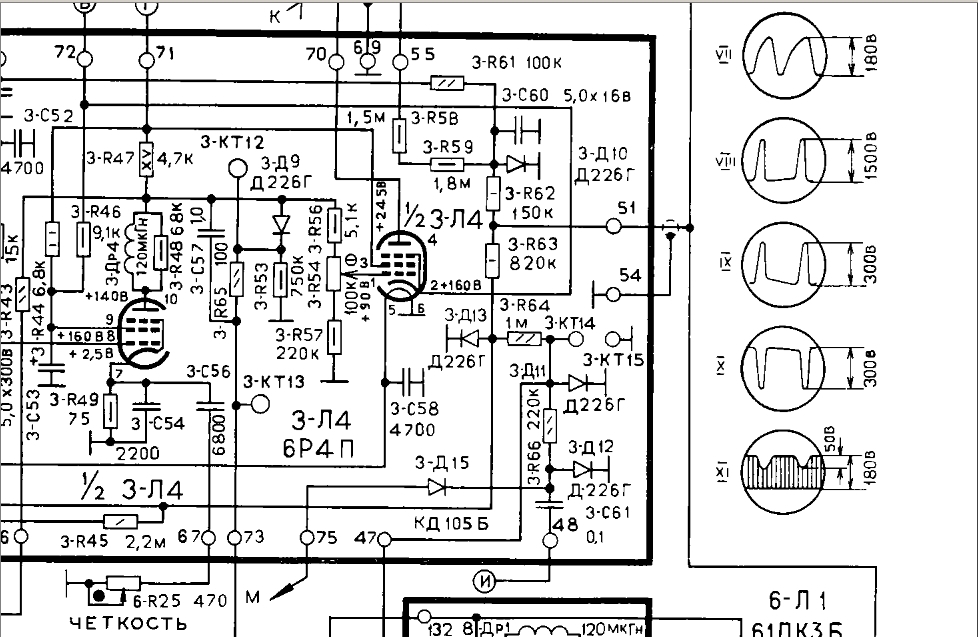

    А видеоусилитель в телевизорах такого класса выполнен на 6р4п. Кстати,на вашей фотке изображена как раз 6р4п. Это сообщение отредактировал supremator — В питании второго анода кинескопа на своем законном месте 1Ц21П Добавлено в Это сообщение отредактировал RRF — Теперь все правильно!
