Как работает ваттметр: устройство и принцип действия прибора для измерения электрической мощности — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое ваттметр и для чего он используется. Как устроен ваттметр и на каком принципе основана его работа. Какие виды ваттметров существуют и в чем их особенности. Где применяются ваттметры и как правильно ими пользоваться.

Содержание

Что такое ваттметр и для чего он предназначен

Ваттметр — это измерительный прибор, предназначенный для определения мощности электрического тока в цепи. Его основная функция заключается в измерении активной мощности, выраженной в ваттах.

Зачем нужен ваттметр? Этот прибор позволяет:

Контролировать потребляемую мощность электроприборов и оборудования
Проверять соответствие фактической мощности заявленной производителем
Выявлять неисправности и аномалии в работе электрических устройств
Оптимизировать энергопотребление
Рассчитывать затраты на электроэнергию

Ваттметры широко применяются как в бытовых условиях, так и в промышленности, энергетике, электронике и других сферах, где требуется точное измерение электрической мощности.

Устройство и принцип работы ваттметра

Как устроен ваттметр? Классический электродинамический ваттметр состоит из следующих основных элементов:

Неподвижная токовая катушка
Подвижная потенциальная катушка
Стрелочный указатель
Градуированная шкала
Пружинный механизм

Принцип действия ваттметра основан на взаимодействии магнитных полей двух катушек. Как это работает?

Токовая катушка включается последовательно в измеряемую цепь и создает магнитное поле, пропорциональное току.
Потенциальная катушка подключается параллельно нагрузке и создает поле, пропорциональное напряжению.
Взаимодействие этих полей создает вращающий момент, отклоняющий подвижную катушку.
Угол отклонения стрелки пропорционален произведению тока и напряжения, то есть мощности.
Пружинный механизм создает противодействующий момент для возврата стрелки в нулевое положение.

Таким образом, ваттметр напрямую измеряет активную мощность в цепи, что является его главным преимуществом перед другими измерительными приборами.

Виды и типы ваттметров

Существует несколько разновидностей ваттметров, различающихся по принципу действия и конструкции:

1. Электродинамические ваттметры

Это классический тип ваттметров, описанный выше. Их особенности:

Высокая точность измерений
Пригодны для цепей постоянного и переменного тока
Чувствительны к внешним магнитным полям
Требуют осторожного обращения из-за хрупкого механизма

2. Ферродинамические ваттметры

Отличаются наличием магнитопровода из ферромагнитного материала. Их преимущества:

Более высокий крутящий момент
Меньшая чувствительность к внешним полям
Повышенная прочность конструкции

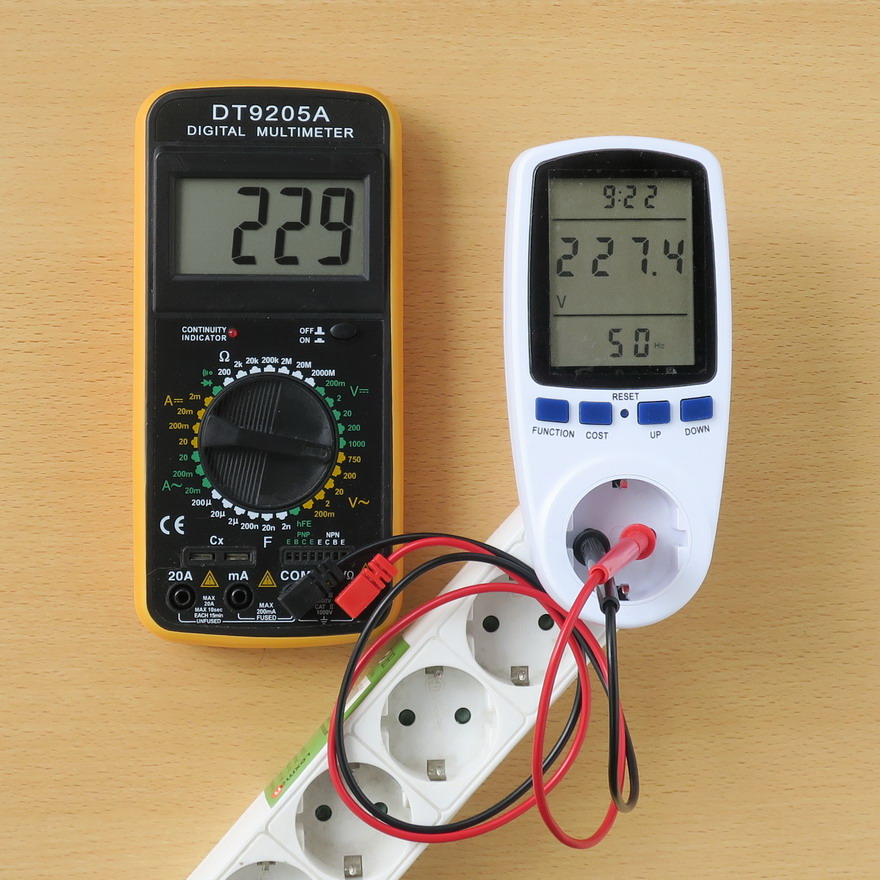

3. Электронные цифровые ваттметры

Современные приборы на основе электронных схем. Их достоинства:

Высокая точность и быстродействие
Широкий диапазон измерений
Возможность сохранения и передачи данных
Дополнительные функции (измерение коэффициента мощности, гармоник и т.д.)

Выбор типа ваттметра зависит от конкретных задач измерения и условий эксплуатации.

Области применения ваттметров

Где используются ваттметры? Основные сферы применения этих приборов включают:

Энергетика: контроль мощности генераторов, трансформаторов, линий электропередач
Промышленность: измерение потребляемой мощности оборудования, оптимизация энергопотребления
Электроника: тестирование и отладка электронных устройств
Бытовая техника: проверка энергопотребления бытовых приборов
Научные исследования: точные измерения мощности в экспериментах
Автомобильная электроника: диагностика электросистем транспортных средств

Ваттметры также широко применяются в системах учета электроэнергии, энергоаудите и при разработке энергоэффективных технологий.

Как пользоваться ваттметром: основные правила

Чтобы правильно использовать ваттметр и получать точные результаты, следует соблюдать несколько важных правил:

Выбирайте ваттметр с подходящим диапазоном измерений для вашей задачи.
Перед подключением убедитесь, что прибор рассчитан на соответствующее напряжение и частоту.
Соблюдайте правильность подключения токовой и потенциальной цепей ваттметра.
Учитывайте влияние собственного потребления ваттметра на результаты измерений.
При измерении в цепях переменного тока обращайте внимание на частотный диапазон прибора.
Соблюдайте технику безопасности при работе с электрическими цепями.

Правильное использование ваттметра позволяет получать точные данные о потребляемой мощности и эффективно управлять энергопотреблением.

Преимущества и недостатки ваттметров

Как и любой измерительный прибор, ваттметр имеет свои сильные и слабые стороны. Рассмотрим основные преимущества и недостатки этих устройств.

Преимущества ваттметров:

Прямое измерение активной мощности без дополнительных расчетов
Высокая точность измерений при правильном использовании
Возможность измерения мощности в цепях постоянного и переменного тока
Широкий диапазон измерений (особенно у цифровых моделей)
Многофункциональность современных электронных ваттметров

Недостатки ваттметров:

Относительно высокая стоимость по сравнению с другими измерительными приборами
Чувствительность к перегрузкам и неправильному подключению
Необходимость учета собственного потребления прибора
Ограниченный частотный диапазон для некоторых типов ваттметров
Сложность конструкции, требующая аккуratного обращения (для электромеханических ваттметров)

Несмотря на некоторые недостатки, ваттметры остаются незаменимыми приборами для точного измерения электрической мощности в различных областях применения.

Современные тенденции в развитии ваттметров

Технологии измерения электрической мощности продолжают развиваться. Какие инновации появляются в сфере ваттметров?

Интеграция с системами «умного дома» и энергоменеджмента
Беспроводная передача данных и удаленный мониторинг
Миниатюризация приборов для портативного использования
Повышение точности измерений в широком частотном диапазоне
Разработка специализированных ваттметров для возобновляемых источников энергии
Внедрение искусственного интеллекта для анализа энергопотребления

Эти тенденции направлены на повышение эффективности энергопотребления и оптимизацию использования электроэнергии в различных сферах.

Как устроен ваттметр

Статья обновлена: 2019-04-24

Ваттметры используются для определения мощности электрического тока. Они устанавливаются на электровелосипеды и другие виды персонального электротранспорта с целью точного анализа характеристик электрического тока и расхода энергии. Зная, как пользоваться ваттметром, можно отслеживать всевозможные параметры мотор-колес и АКБ. Такие анализаторы мощности предоставляют информацию о работе транспортного средства и помогают повысить его эффективность.

С помощью таких анализаторов мощности легко контролировать:

емкость аккумуляторной батареи;
реальную мощность и КПД мотор-колес;
при дополнительном подключении температурного датчика – нагрев мотор-колеса и контроллера с целью исключения риска их перегрева;
ток, проходящий через мотор-колесо или контроллер;
эффективность их работы;

процесс подзарядки и разряда АКБ;
присутствие пиковых токов, способных спровоцировать повреждение комплектующих;
утечки тока;
наличие перепадов напряжения, вызванных определенными компонентами;
эффективность рекуперации в случае торможения электромотором;
изменение потребления энергии при помощи педалями.

Ваттметры позволяют определять самые экономичные режимы работы электротранспорта, помогают бережно эксплуатировать АКБ, чтобы продлить ее ресурс. Полученная при помощи таких приборов статистика позволяет смоделировать e-bike или другой электротранспорт с оптимальными параметрами, чтобы избежать нерациональных расходов на излишнюю мощность и вес компонентов.

Рассмотрим, как устроен ваттметр, и как он работает. В приборах аналогового типа взаимодействуют 2 катушки:

Неподвижная, с малым количеством витков, толстым проводом и незначительным сопротивлением. Она последовательно подключается к потребителю.

Подвижная, с большим количеством витков тонкого провода и значительным сопротивлением. Она параллельно подключается к потребителю и имеет дополнительное сопротивление (для профилактики КЗ обмоток).

При включении ваттметра в сеть в катушках появляются магнитные поля. Они взаимодействуют, и образующийся момент вращения отклоняет подвижную обмотку с закрепленной стрелкой на расчетный угол. По градуированной шкале определяется значение мощности.

В цифровых ваттметрах вначале замеряются напряжение и сила тока. Для этого к потребителю последовательно подсоединяется датчик тока и параллельно – датчик напряжения. Замеренные мгновенные значения напряжения и тока через преобразователь подаются к внутреннему микропроцессору, где и рассчитывается мощность. Результат отображается на дисплее и подается на внешние устройства.

Электродинамические ваттметры подходят для цепей переменного и постоянного тока, а индуктивные модели – только для переменного.

Читайте в нашей предыдущей статье о том, как правильно заряжать литий-титанатный аккумулятор, чтобы не сокращать его ресурс.

2019-04-24

Комментарии: 0

Просмотры: 3744

Комментарии

404 — несуществующая страница

Москва

+7 495 128-28-28

Бонусная программа Войти

Войти или зарегистрироваться Создать аккаунт организации Личный кабинет

Телефон

Вы можите запросить код подтверждения повторно или оформить быстрый заказ без регистрации прямо сейчас

+7 495 128-28-28

Такой страницы не существует или она была удалена.

Вы можете начать с главной

Или перейти на интересующий Вас раздел:

Электромонтажное оборудование

Электроустановочные изделия

Климатическое оборудование

Освещение

Метизы и крепеж

Инструменты

Стройматериалы

ТВ, видеонаблюдение, интернет и связь

Товары для жизни

Праздничная светотехника

Быстрая покупка

Спасибо! Ваш заказ принят!

▷ Как работает ваттметр? (назад к основам)

Вы знаете, как работает ваттметр? Если нет, не волнуйтесь, потому что наш преданный член Насир решил посвятить эту новую часть своей серии руководств по измерительным приборам ваттметру.

Вы по-прежнему можете присылать нам свои статьи по почте для публикации в блоге!

Первый вопрос, который приходит нам в голову перед тем, как приступить к работе с ваттметром: «Для чего он используется?». Как видно из названия, ваттметр используется для измерения общей мощности в любой цепи.

Мы знаем, что единицей мощности являются ватты, поэтому, как и для многих других инструментов, мы можем легко узнать, откуда произошло название этого инструмента. Проще говоря, ваттметр используется для измерения мощности в цепи.

Конструкция ваттметра

Внутренняя конструкция ваттметра такова, что состоит из двух столбцов. Одна катушка включена последовательно, а другая параллельно. Катушка, соединенная последовательно с цепью, называется токовой, а катушка, соединенная параллельно с цепью, называется катушкой напряжения.

Эти катушки названы в соответствии с соглашением, потому что ток цепи проходит через токовую катушку, а напряжение падает на потенциальную катушку, также называемую катушкой напряжения.

Стрелка, которая должна двигаться по отмеченной шкале, чтобы указать количество энергии, также прикреплена к потенциальной катушке. Причина этого в том, что потенциальная катушка может двигаться, тогда как текущая катушка остается неподвижной.

Механическая конструкция ваттметра показана на рисунке ниже.

Работа ваттметра

Когда ток проходит через катушку, он создает электромагнитное поле вокруг катушки. Сила этого электромагнитного поля прямо пропорциональна величине тока, проходящего через него.

В случае постоянного тока ток также совпадает по фазе с генерируемым им электромагнитным полем. Напряжение падает на потенциальную катушку, и в результате этого полного процесса стрелка перемещается по шкале. Отклонение стрелки таково, что оно соответствует произведению проходящего тока и падения напряжения, т. е. Р = VI.

Это относится к источнику постоянного тока. Мы знаем, что мощность переменного тока определяется формулой P = VIcosθ, и мы знаем, что этот коэффициент cosθ возникает из-за того, что ток и напряжение не совпадают по фазе.

Но здесь возникает вопрос: как ваттметр будет измерять мощность переменного тока и этот коэффициент мощности? Таким образом, ваттметр просто измеряет среднюю мощность в случае, если требуется питание переменного тока.

Принцип измерения ваттметра показан на рисунке ниже:

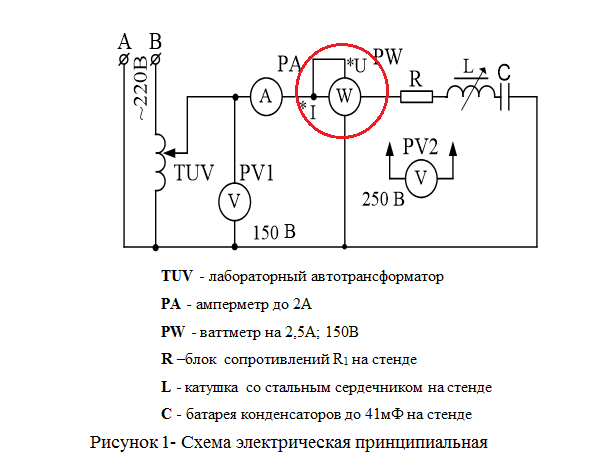

Применение ваттметра

1. Как и другие измерительные приборы, ваттметры также широко используются для измерения и отладки электрических цепей.
2. Они также используются в промышленности для проверки номинальной мощности и энергопотребления электроприборов.
3. Электромагнитные ваттметры используются для измерения частоты коммунальных сетей.
4. Они используются с холодильниками, электрическими обогревателями и другим оборудованием для измерения их номинальной мощности.

Все дело было в ваттметрах. Для чего они используются, какова их механическая конструкция и как они работают. Очевидно, что они имеют чрезвычайно важное значение и широко используются в отраслях, связанных с электротехникой, и, как и другие измерительные устройства, достаточно просты в использовании и точны.

В следующем уроке Насир объяснит еще одно очень важное измерительное устройство. Угадаете, какой?

катушка переменного тока ваттметра

FacebookTwitterLinkedIn

как работает ваттметр? — Проект электроники «Сделай сам»

по АДМИНИСТРАТОР · 29 ноября 2014 г.

Как работает ваттметр?

В этом посте мы разберемся, как работает ваттметр… перед этим просто напомним про электрическую мощность.

Мощность Определение:
Электрическая мощность (P) определяется как скорость выполнения работы в электрической цепи.
Мощность = Напряжение x Ток
P = V.I
Базовой единицей мощности является ватт.
Определение ватта:
Мощность, потребляемая в цепи, равна 1 ватту, если разность потенциалов в один вольт вызывает протекание по цепи тока силой 1 ампер.
Ватт обозначается буквой W и измеряется прибором, называемым ваттметром.

Ваттметр — Введение:

Ваттметр — это прибор, используемый для измерения электрической мощности.
Традиционная форма ваттметра называется динамометрическим ваттметром.
Это устройство также доступно в чисто электронной форме, известной как цифровой ваттметр.

Ваттметр Конструкция и принцип работы:

Динамометрический ваттметр работает по принципу двигателя.
Как показано на рисунке выше, ваттметр имеет два набора катушек.
Одна катушка несъемная и состоит из двух одинаковых частей. Изготавливается на толстой медной проволоке. Поэтому у него низкое сопротивление. Это называется токовой катушкой.
Другая катушка, известная как катушка напряжения, намотана из проволоки тонкого сечения. Таким образом, он имеет относительно высокое сопротивление. Катушка напряжения установлена по кругу. Он помещается между двумя частями катушки тока.
Способ включения ваттметра в цепь показан на рисунке 2 ^и.
Как показано, токовая катушка соединена последовательно с нагрузкой, так что ток цепи протекает через нее.
Подобно схеме вольтметра, катушка напряжения подключается параллельно нагрузке.
Катушки напряжения и тока создают магнитные поля.
Эти поля взаимодействуют друг с другом и создают отклоняющий момент на катушке напряжения.
Взаимодействующие поля пропорциональны напряжению цепи (В) и току (I) соответственно.
Таким образом, создаваемый отклоняющий момент пропорционален произведению напряжения цепи на ток. т. е. VI, который есть не что иное, как мощность цепи.
Восстанавливающий момент обеспечивается встречными спиральными пружинами, как в счетчике с подвижной катушкой.
Катушка напряжения может быть подключена либо со стороны питания, либо со стороны нагрузки катушки тока. Выбор соединения зависит от других факторов, касающихся нагрузки.
Динамометрический ваттметр измеряет мощность как переменного, так и постоянного тока

Преимущества динамометрического ваттметра:

Может использоваться для измерения мощности в цепях постоянного и переменного тока.
Обеспечивает точные показания.
Поскольку обе катушки с воздушным сердечником, в них отсутствуют потери на гистерезис и вихревые токи.
Шкала равномерная

Недостатки динамометрического ваттметра:

Поскольку катушки с воздушным сердечником, создаваемые магнитные поля невелики. Это требует большего количества витков в подвижной катушке и, следовательно, увеличения потерь мощности.
Весовой коэффициент крутящего момента мал.
На него будет влиять рассеянное магнитное поле.
При низких коэффициентах мощности индуктивность катушки давления вносит серьезную ошибку. Так что компенсация обязательна.
Это дороже, чем индукционный прибор тех же номиналов.

Ваттметр в цепях постоянного тока:

Для постоянного тока цепи, строго говоря, ваттметр не нужен.
Поскольку мощность в цепи постоянного тока составляет P=VI ватт, ее можно измерить отдельно мультиметром.
