Как работает вентилятор охлаждения двигателя. Вентилятор охлаждения двигателя: устройство, принцип работы и диагностика неисправностей

Как устроен и работает вентилятор охлаждения двигателя. Какие бывают типы вентиляторов. Как диагностировать неисправности вентилятора охлаждения. Как правильно обслуживать вентилятор охлаждения двигателя.

Устройство и принцип работы вентилятора охлаждения двигателя

Вентилятор охлаждения двигателя является важной частью системы охлаждения автомобиля. Его основная задача — обеспечить эффективное охлаждение радиатора и двигателя путем нагнетания потока воздуха.

Основные элементы конструкции вентилятора охлаждения:

• Крыльчатка с лопастями (обычно 4-8 штук)
• Электродвигатель или механический привод
• Кожух вентилятора
• Система управления (для электровентиляторов)

По типу привода различают следующие виды вентиляторов охлаждения:

1. Механические — приводятся в действие от коленвала двигателя через ременную передачу
2. Электрические — оснащены электродвигателем
3. Гидромеханические — с вязкостной муфтой

Принцип работы вентилятора охлаждения заключается в следующем:

1. При повышении температуры охлаждающей жидкости выше 90-95°C срабатывает датчик температуры
2. Подается сигнал на включение вентилятора
3. Вентилятор начинает вращаться, нагнетая поток воздуха через радиатор
4. Происходит интенсивное охлаждение радиатора и снижение температуры охлаждающей жидкости
5. При достижении нормальной температуры вентилятор отключается

Таким образом, вентилятор охлаждения обеспечивает поддержание оптимального температурного режима работы двигателя.

Типы вентиляторов охлаждения двигателя

В современных автомобилях наиболее распространены следующие типы вентиляторов охлаждения:

1. Механический вентилятор

Приводится в действие от коленвала двигателя через ременную передачу. Основные особенности:

• Простая конструкция
• Высокая надежность
• Постоянное вращение при работающем двигателе
• Отбор мощности от двигателя

2. Электрический вентилятор

Оснащен электродвигателем и системой управления. Преимущества:

• Включается только при необходимости
• Не отбирает мощность двигателя
• Компактные размеры
• Возможность точного управления

3. Вентилятор с вязкостной муфтой

Гибридный тип, сочетающий механический привод и автоматическое управление. Особенности:

• Плавное изменение скорости вращения
• Автоматическое отключение при низких температурах
• Высокая эффективность охлаждения

Выбор типа вентилятора зависит от конструкции двигателя и условий эксплуатации автомобиля.

Диагностика неисправностей вентилятора охлаждения

Основные признаки неисправности вентилятора охлаждения:

• Перегрев двигателя
• Вентилятор не включается
• Вентилятор работает постоянно
• Посторонние шумы при работе вентилятора
• Неравномерное вращение крыльчатки

Как проверить работоспособность вентилятора охлаждения:

1. Визуальный осмотр на наличие повреждений
2. Проверка электрических соединений и предохранителей
3. Тестирование датчика температуры
4. Измерение напряжения на клеммах электродвигателя
5. Проверка работы вентилятора при запущенном двигателе

При обнаружении неисправности рекомендуется обратиться в сервисный центр для точной диагностики и ремонта.

Обслуживание вентилятора охлаждения двигателя

Для обеспечения надежной работы вентилятора охлаждения необходимо регулярное обслуживание:

• Очистка крыльчатки и кожуха от загрязнений
• Проверка состояния электрических соединений
• Контроль уровня и качества охлаждающей жидкости
• Осмотр приводного ремня (для механических вентиляторов)
• Тестирование работы вентилятора при разных температурах двигателя

Периодичность обслуживания указана в руководстве по эксплуатации автомобиля. Обычно проверку рекомендуется проводить каждые 15-20 тыс. км пробега.

Распространенные проблемы с вентилятором охлаждения

Наиболее часто владельцы автомобилей сталкиваются со следующими неисправностями вентилятора охлаждения:

1. Вентилятор не включается

Возможные причины:

• Неисправность датчика температуры
• Обрыв проводки или перегорание предохранителя
• Выход из строя реле включения вентилятора
• Неисправность электродвигателя

2. Вентилятор работает постоянно

Причины могут быть следующие:

• Неисправность датчика температуры
• Залипание контактов реле включения
• Неисправность блока управления двигателем

3. Посторонние шумы при работе вентилятора

Обычно это связано с механическими повреждениями:

• Деформация лопастей крыльчатки
• Износ подшипников электродвигателя
• Ослабление крепления вентилятора

При появлении подобных симптомов рекомендуется провести диагностику и устранить неисправность, чтобы избежать перегрева двигателя и более серьезных поломок.

Влияние неисправного вентилятора на работу двигателя

Некорректная работа вентилятора охлаждения может привести к следующим последствиям:

• Перегрев двигателя и его преждевременный износ
• Повышенный расход топлива
• Снижение мощности двигателя
• Выход из строя прокладки головки блока цилиндров
• Деформация деталей цилиндропоршневой группы

Для предотвращения этих проблем важно своевременно диагностировать и устранять неисправности вентилятора охлаждения.

Модернизация системы охлаждения двигателя

Для повышения эффективности охлаждения двигателя можно рассмотреть следующие варианты модернизации:

1. Установка более мощного электровентилятора
2. Монтаж дополнительного вентилятора
3. Замена штатного вентилятора на версию с повышенной производительностью
4. Установка программируемого блока управления вентилятором

Однако перед проведением модернизации необходимо убедиться, что она не нарушит тепловой баланс двигателя и не приведет к другим проблемам.

Заключение

Вентилятор охлаждения играет важную роль в обеспечении нормальной работы двигателя автомобиля. Регулярное обслуживание, своевременная диагностика и устранение неисправностей позволят избежать перегрева двигателя и связанных с этим проблем. При возникновении сомнений в работоспособности вентилятора охлаждения рекомендуется обратиться к специалистам для проведения профессиональной диагностики и ремонта.

Работа вентилятора охлаждения двигателя: принцип работы, причины неполадок

Как известно, во время работы автомобильного двигателя происходит сгорание топлива. При этом образуется большое количество тепла в рамках преобразования тепловой энергии в механическую. При этом излишки тепла необходимо отводить от ДВС во внешнюю среду для предотвращения перегрева механизмов и деталей.

Сам двигатель не должен перегреваться выше оптимальных 80-90°C. Для этого задействуются специальные устройства, которые в комплексе образуют систему охлаждения. Системы охлаждения также разделяются на два типа: жидкостную и воздушную. В современных автомобилях  эти два типа систем совмещены и являются гибридными.

Хотя основной принято считать жидкостную систему, отдельного внимания заслуживает и воздушное охлаждение, без которого при определенных условиях двигатель автомобиля неизбежно перегреется. Давайте рассмотрим систему воздушного охлаждения и ее неисправности более подробно.

Содержание статьи

• Неисправности вентилятора системы охлаждения: признаки и способы устранения
  • Проверка вентилятора системы охлаждения
• Что в итоге

Неисправности вентилятора системы охлаждения: признаки и способы устранения

Как уже было сказано выше, двигатель внутреннего сгорания является сложной системой, требующей бесперебойной работы системы охлаждения.

Иначе произойдет перегрев силовой установки, что может привести к поломке и, следовательно, дорогостоящему ремонту.

Жидкостная система охлаждения, по которой циркулируют специальные охлаждающие жидкости (антифриз/тосол), является  закрытой. В двух словах, принцип работы жидкостной системы охлаждения заключается в том, что во время работы двигателя через его рубашку (каналы в БЦ и ГБЦ) циркулирует жидкость, которая отводит лишнее тепло от нагретых деталей.

Затем горячая жидкость попадает в радиатор, охлаждается и снова возвращается в двигатель для его охлаждения. Во время прохождения радиатора нагретая  ОЖ попадает в сеть тонких трубочек. Это способствует ее быстрому охлаждению. Также набегающим потоком воздуха при движении ТС  излишки тепла выносятся за пределы подкапотного пространства машины.

Однако если воздуха недостаточно (во время простоя в пробках или при работе двигателя на холостом ходу), жидкостная система часто не справляется с задачей. Тогда в работу вступает вентилятор радиатора.

 Другими словами, подключается воздушная система охлаждения.

Важно понимать, что только при взаимодействии этих двух систем происходит эффективное охлаждение двигателя. Если просто, термовыключатель вентилятора (датчик вентилятора) срабатывает и вентилятор включается. В результате создается поток воздуха и вентилятор работает до того момента, пока не будет достигнута оптимальная температура.

Затем, получив сигнал датчика о понижении температуры,  вентилятор радиатора отключается. Кстати,  единого стандарта  по месту установки вентилятора  также не существует. Его могут расположить как перед радиатором, так и за ним. Также нет и четких стандартов касательно самой конструкции вентилятора.

Он состоит, как минимум, из четырех лопастей, скрепленных вместе под специальным углом для максимального забора и подачи воздуха. Самой популярной  стала крыльчатка на 8 лопастей. По конструкции привод вентилятора можно разделить на 3 типа:

• механический
• гидромеханический;
• электрический;

Сегодня первый тип практически не используется, особенно на гражданских автомобилях, хотя остается на мощных внедорожниках как наиболее надежный. Второй тип также постепенно отходит на задний план. В любом случае, при выходе устройства из строя необходима немедленная диагностика и устранение причины поломки.

При этом проверка зачастую может быть проведена самостоятельно. Обратите внимание, во время диагностики вентилятор может внезапно заработать и его лопасти серьезно травмируют человека. В особой зоне риска оказываются пальцы.

Проверка вентилятора системы охлаждения

Итак, при поломке современного вентилятора, нужно учитывать, что они  зачастую электрические. Как правило, проблема кроется в проводке, датчиках, предохранителях и т.д. Среди основных неисправностей вентилятора можно выделить наиболее распространённые случаи, когда вентилятор охлаждения:

1. Не включается.
2. Не выключаются.
3. Рано включается.
4. Неправильно направляет потока воздуха.

Можно проконтролировать работу вентилятора несколькими способами. Если вентилятор не включился, возможно, он не получил необходимый сигнал. В этом случае, в первую очередь, проверяется вся цепочка передачи этого сигнала. Для этого с помощью тестера определяется, есть ли питающее напряжение. Если его нет, то проблема в перегоревшем предохранителе или плохом контакте.

Подавая напряжение на сам вентилятор, проверяется именно его исправность. Если он будет крутиться, значит, проблема не в нем. Если же вентилятор не крутится,  лучше обратиться в автосервис. Доехать до СТО можно своим ходом, придерживаясь определённых правил:

• Двигаться со скоростью, не менее 60 км/ч. Тогда функцию сломанного вентилятора выполнит набегающий воздух.
• Включить на максимум печку во время езды, чтобы лишнее тепло вывелось в салон. В салоне будет жарко, зато повышаются шансы на то, что мотор не перегреется;
• Следить за стрелкой температуры двигателя на панели. При ее приближении к красной зоне нужно остановить автомобиль, открыть капот, охладить мотор.

При проверке температурного  датчика, его провода отсоединяются и замыкаются между собой. Если проблема в нем, то вентилятор заработает. В таком состоянии можно доехать до ближайшей СТО для ремонта. А если вентилятор не работает, значит его, скорее всего, нужно менять.

Если же вентилятор радиатора, наоборот, работает не останавливаясь, значит проблемы в термодатчике, замыкании проводов или в «залипании» контактов реле, когда его контакты не могут разомкнуться и напряжение для работы вентилятора продолжает подаваться.

Причиной постоянной работы вентилятора охлаждения также может стать термостат, отвечающий за поддержание оптимальной температуры двигателя. При превышении температуры антифриза более 90°C, открывается специальный клапан между большим и малым кругом системы охлаждения.

При поломке термостата этот клапан заклинивает, антифриз нередко движется только по малому кругу (не попадая в радиатор для остывания). В результате вентилятор будет работать все время.

Рекомендуем  также прочитать статью о том, почему двигатель греется, а радиатор холодный. Из этой статьи вы узнаете о причинах перегрева силового агрегата, при этом радиатор системы охлаждения не нагревается.

Определить эту проблему несложно. Если при ощупывании шлангов  радиатора они будут холодными, а сам двигатель горячим, значит проблема в термостате . Добавим, что обычно заклинивание клапана термостата  можно решить, постучав по его корпусу. Если это не помогает, значит устройство необходимо снимать и менять.

• Еще вентилятор может включаться раньше необходимости. Скорее всего, это поломка термодатчика, который подлежит замене. Также надо учитывать типы датчиков. Они могут быть рассчитаны на разную температуру (так называемые «летние» и «зимние» термодатчики). Они работают с учетом заданной температуры. Если используется «зимний» датчик, необходимо знать, что он запаздывает и включается немного позже.

В таком случае вентилятор включится до появления сигнала о перегреве. Получается, создается эффект преждевременного включения. Данная ситуация нарушением не является. Если же вентилятор обдувает не двигатель, а радиатор, значит он неправильно установлен. Возможно, были  спутаны клеммы при подключении или допущены ошибки. Так или иначе, необходимо произвести правильное переподключение вентилятора.

Что в итоге

Рассмотрев особенности работы вентилятора радиатора, становится очевидным тот факт, что система охлаждения ДВС в комплексе и сам вентилятор охлаждения двигателя  позволяют поддерживать  необходимый температурный режим ДВС.

Рекомендуем также прочитать статью о том, почему срабатывает вентилятор охлаждения на холодном двигателе. Из этой статьи вы узнаете о причинах включения вентилятора системы охлаждения двигателя на холодном моторе, а также о методах провдения самостоятельной проверки и устранения неисправностей.

Также важно понимать, что бесперебойная работа системы охлаждения зависит от слаженной работы всех составных частей. Например, в норме вентилятор включается при повышении температуры двигателя выше 90°C для его охлаждения, а затем должен отключаться.

Если же вентилятор выходит из строя или работает некорректно, при перегреве мотора неизбежен дорогостоящий или капитальный ремонт.  При этом причин для сбоев и нарушений во включении вентилятора много, так как электронные  и механические части устройства в процессе эксплуатации нередко дают сбои.

Однако на практике зачастую можно самостоятельно провести диагностику проблемного устройства, выявить причину поломки и, по возможности, устранить неполадки. Напоследок отметим, что большинства проблем, связанных с перегревом двигателя, можно избежать путем профилактических проверок, а также регулярной очистки клемм и контактов вентилятора охлаждения.

Вентилятор охлаждения двигателя — как работает и почему ломается

Вентилятором охладительной системы машины называется устройство, обеспечивающие радиатор и нагретый мотор обдувом за счет того, что лишнее тепло постоянно и равномерно выводится в атмосферу.

• Вентилятор охлаждения двигателя – разновидности устройства
• Диагностика неисправностей вентилятора охлаждения
• Демонтаж, обслуживание и ремонт вентилятора охлаждения своими руками
• Куда дует вентилятор охлаждения?

Вентилятор охлаждения двигателя – разновидности устройства

Сконструирован такой механизм, как вентилятор радиатора, достаточно просто. В рамках конструкции есть шкив, к которому прикреплены 4 и более лопастей. Их установка осуществляется так, чтобы между лопастью и плоскость вращения образовался определенный угол, который способствует увеличению интенсивности нагнетания воздуха.

Кроме шкива, у механизма есть привод. Его тип может быть разным: механическим, электрическим, гидромеханическим. Последний вид привода представлен в виде гидравлической или специальной вязкостной муфты. Муфта вязкостная приводится в движение за счет коленвала. Когда температура силиконового состава в муфте увеличивается, то сама муфта блокируется полностью или частично.

Температура растет за счет того, что на автомобильный мотор увеличивается нагрузка, возникающая в тот время, когда коленвал начинает быстрее вращаться. Включение вентилятора наступает тогда, когда блокируется муфта. Гидравлическая муфта, в отличии от вязкостной, блокируется тогда, когда в ней меняется объем масла.

Механический привод выполняется ременной передачей, которая идет от коленвала движка. Современные модели машин практически не используют подобный механизм по причине того, что для того, чтобы привести в действие вентилятор, потребуется большая доля мощности двигателя, то есть у мотора забирается слишком много сил.

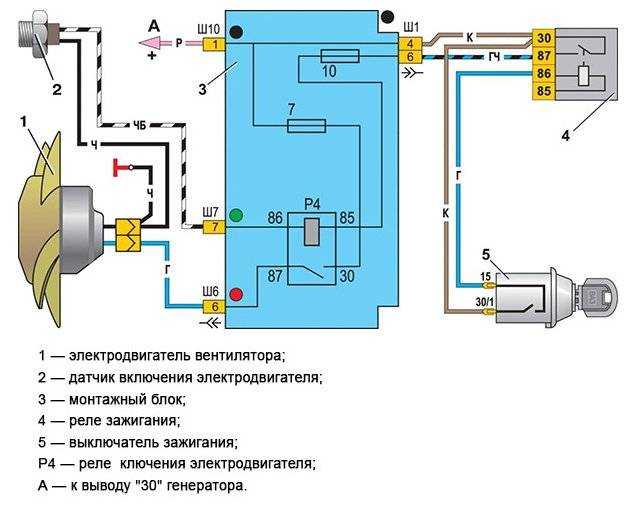

Чаще всего используется электропривод. Он состоит из двух компонент – системы управления и электрического двигателя для вентилятора. Слежка за температурой осуществляется системой управления, которая есть у автомобильного мотора. За счет этой системы и функционирует охладительный механизм. Электрический мотор подключается к бортовому компьютеру машины. Схема управления электропривода стандартной комплектации включает в себя:

1) Блок управления;

2) Датчик температуры, с помощью которого можно отследить колебания температуры охлаждающей жидкости;

3) Расходомер воздуха;

4) Реле, то есть, регулятор, который контролирует включение и выключение вентилятора;

5) Датчик, который просчитывает количество оборотов коленвала.

Исполнительный механизм в этом случае – это электромотор, который и обеспечивает привод. Эта простая система работает по простому принципу: показания датчиков передаются блоку управления, который их обрабатывает и анализирует, после чего происходит включение вентилятора регулятором. Многие машины, производимые в последние годы, лишены регулятора в конструкции. Вместо регулятора у них стоит целый блок управления, который включает и выключает вентилятор. Использовать отдельный блок целесообразнее, так как за счет него система охлаждения автомобиля будет работать экономнее и эффективнее, так как блок будет контролировать угол расположения вентилятора, направление воздуха из него, определит момент его отключения и так далее.

Диагностика неисправностей вентилятора охлаждения

Даже самый современный электромотор большой мощности вместе с самым навороченным, умным и надежным блоком управления не смогут на все 100% защитить от поломок систему охлаждения Вашей машины. Если вентилятор будет работать неправильно, то есть дуть не в том направлении, или вообще не будет вращаться, а Вы не уделили этой проблеме должного внимания, то двигатель просто-напросто перегреется, что очень для него нежелательно. По это причине следить за нормальной и правильной работой вентилятора просто необходимо, иначе потом нужно будет заплатить немалые деньги для восстановления работы всей системы.

Если вовремя отремонтировать сломавшиеся элементы системы, то многих неприятностей можно будет избежать. Самое главное в этом вопросе – правильно определить причину неисправности. Иначе говоря, нужно сначала обнаружить проблемы, из-за которой, к примеру, нарушилась работа регулятора оборотов коленвала, блока управления или электромотора. Диагностика системы охлаждения автомобиля может быть проведена любым водителем. Достаточно следовать простым рекомендациям.

Диагностику нужно начинать с проверки температурного датчика, который нужно начинать после того, как будет выполнен демонтаж его штекерного разъема. Если датчик одинарный, то нужно будет воспользоваться небольшим куском обыкновенной проволоки, с помощью которого Вы замкнете клеммы на штекере. Если вентилятор работает правильно, то реле или блок управления подаст команду, согласно которой вентилятор включится из-за замыкания. В противном случае отсутствие реакции на замыкание говорит о том, что устройство нужно ремонтировать или вовсе менять. Если в Вашей машине установлен двойной термодатчик, то проверять его нужно немного иначе. Вся проверка заключена в двух этапах:

1) Нужно замкнуть бело-красный и красный провода. В это время вентилятор должен медленно вращаться.

2) Нужно замкнуть черный и красный провода. Вентилятор должен значительно увеличить скорость вращения.

Если же вентилятор вообще не вращается, то его придется снимать, а на его место ставить новое устройство. Если вентилятор не останавливается, то есть дует не прерываясь, то это может свидетельствовать о том, что неисправен датчик, который его включает. Это подозрение можно достаточно легко проверить. Нужно сначала включить зажигание, а потом убрать с датчика наконечник провода. Если после этого вентилятор не выключился, то придется в любом случае менять датчик выключения устройства.

Такая ситуация, при которой вентилятор работает неправильно, а именно, без остановок, встречается не так редко, как может казаться. Но Вы знаете, как исправить подобную неисправность. Также стоит проверить предохранитель, если у Вас возникли сомнения в правильности работы описываемого механизма. Делать это нужно таким образом:

1) Нужно подать заряд от клеммы «+» на батарее аккумулятора на бело-красный или черно-красный провод, расположенный в разъеме вентилятора;

2) Заряд необходимо подать на коричневый провод от клеммы «-».

Если реакции от регулятора или блока не последовало, то есть механизм не включился, то нужно проверить привод датчика температуры, а именно все разъемы и штекеры. Есть вероятность того, что придется просто отремонтировать кабель, например, заменить штекер или изоляцию. Если в поломке виноват не провор, то придется покупать новый вентилятор, так как установленный сломался.

Демонтаж, обслуживание и ремонт вентилятора охлаждения своими руками

Радиатор и автомобильный двигатель охлаждаются в необходимой степени только тогда, когда выполняются регулярные проверки вентилятора на предмет небольших дефектов и наличия загрязнений. Выполнять периодическую диагностику достаточно просто, а чистку можно выполнять с помощью обыкновенной щетки.

Демонтировать вентилятор нужно по такому просто принципу: с аккумулятора нужно снять провод массы, отсоединить абсолютно все провода, подходящие к узлу, который рассматривается, открутить все болты, которые держат устройство. После этого нужно немного подвинуть кожух вентилятора и провести осмотр состояния. Такая визуальная диагностика позволит обнаружить достаточное количество поломок и принять такие меры:

1) Провести очистку проводов и заменить их: в случае некачественного контакта вентилятор может работать неадекватно.

2) Отремонтировать щетки, а точнее – заменить их: эта деталь системы чаще всего ломается из-за быстрого износа щеток по причине сбора дорожной грязи.

3) Устранить замыкание или обрыв обмоток ротора: обмотки иногда находятся в нормальном состоянии, но работают плохо по причине чрезмерного количества грязи на нем. Чтобы избавиться от этой проблемы, нужно просто взять ветошь, смочить ее в растворителе и хорошенько почистить обмотку, можно даже использовать специальную щетку, которая рассчитана именно на эти цели. Часто случается так, что нужно поменять электромотор. Это происходит тогда, когда, например, двигатель хорошо прогрет, а вот вентилятор не включается. Отремонтировать этот механизм, к сожалению, нельзя.

Куда дует вентилятор охлаждения?

Нель оставить без внимая вопрос от, в каком же направлении дует вышеописанный вентилятор. Этот вопрос часто встречается в виде отдельных тем известных автомобильных форумах. Исходя из названия, легко догадаться, что вентилятор подает воздух только в направлении двигателя, получая охлажденный воздух от радиатора.

В случае, если в Вашей машине воздушный поток направлен на радиатор, а не на мотор, то это говорить об одном: после ремонта или диагностики вентилятор был неправильно подключен. Скорее всего, тот, кто монтировал устройство, просто перепутал клеммы. Их нужно установить правильно.

Вентилятор охлаждения двигателя для автомобиля

Улучшите эффективность охлаждения двигателя вашего автомобиля с помощью системы вентилятора Valeo.

Вентиляторная система работает, нагнетая поток воздуха через радиатор. Его функция заключается в облегчении и поддержке управления температурой двигателя. Valeo предлагает широкий ассортимент продукции, технологически адаптированный ко многим обстоятельствам: вентилятор, только двигатель вентилятора, двигатель-вентилятор, полная система вентилятора и кожухи в соответствии с O. E.S. предложение. Все наши O.E. продукты проходят стендовые испытания в соответствии со стандартами производителей автомобилей. Valeo – одна из первых на рынке, предлагающая новейшие модели автомобилей.

Конструкция новых автомобилей с меньшими передними решетками и меньшим пространством под капотом усилила необходимость в усилении потока воздуха. Система вентиляторов обеспечивает эффективный поток воздуха и оптимизирует теплообмен с радиатором. Обычно он расположен в передней части автомобиля, либо перед радиатором, либо за ним.



Информация о продукте

Опора системы вентилятора

Предназначена для крепления вентилятора к транспортному средству. На некоторых автомобилях опора также предназначена для улучшения воздушного потока (кожух).

Электродвигатель

Двигатель специально разработан для каждого автомобиля, чтобы избежать чрезмерного потребления. Управляется термовыключателем, реле давления или ЭБУ. Он часто имеет две скорости (низкую или высокую).

Вентилятор

Превышение размеров может привести к избыточному потреблению и риску возгорания. Если размеры недостаточны, характеристики недостаточны, что может привести к перегреву или неисправности кондиционера. Плохо спроектированный вентилятор также может вызывать шум и вибрацию, что может привести к выходу из строя (двигателя или кожуха). Valeo имеет большой опыт в разработке продуктов для систем управления двигателем и предлагает наилучшие технологические решения для сложного рынка послепродажного обслуживания. Valeo предлагает линейку интеллектуальных радиаторов, а также полный ассортимент продуктов для охлаждения двигателя.



Почему выбирают вентиляторы охлаждения двигателя Valeo?

• Один из лидеров производства оригинального оборудования в области охлаждения двигателя.
• Широкий и постоянно растущий ассортимент.
• Оригинальное качество продукции и оригинальный дизайн.
• Большой опыт тесного сотрудничества с крупными автопроизводителями (контроль качества и эксплуатационные испытания по стандартам автопроизводителей).
• Материалы выбираются устойчивыми к высоким температурам и вибрациям.
• Этикетка отслеживания для облегчения идентификации.
• Продукция Valeo очень быстро доступна на вторичном рынке.
• Удобная и качественная упаковка.



Информация Valeo

В большинстве случаев систему вентилятора следует заменить после аварии.

Другие сигналы также должны предупредить вас о необходимости замены:

Вибрация или шум могут быть вызваны сломанной опорой или поврежденным вентилятором.

Перегрев двигателя (поврежден вентилятор или отказ электродвигателя).

Кондиционер останавливается слишком часто (компрессор автоматически отключается в случае избыточного давления).

Вентилятор охлаждения: определение, функции, компоненты, принцип работы

Благодаря конструкции и компоновке автомобильной системы охлаждения все тепло, поглощаемое двигателем, накапливается в радиаторе, откуда его выдувает вентилятор охлаждения. Вентилятор охлаждения также известен как вентилятор радиатора, потому что в некоторых схемах двигателя он установлен непосредственно на радиаторе. Как правило, вентилятор располагается между радиатором и двигателем, поскольку он отводит тепло в атмосферу.

В переднеприводных автомобилях охлаждающий вентилятор представляет собой электрический компонент, питаемый от аккумуляторной батареи. Обычно он устанавливается поперечно, то есть выход фаз двигателя направлен в сторону автомобиля. в заднеприводных автомобилях с продольно расположенными двигателями охлаждает радиатор вентилятором с приводом от двигателя. Он предназначен для управления вязкостной муфтой с термостатическим управлением. Что ж, дальше будет подробно рассказано. Это сделано для того, чтобы вы знали, что существуют различные типы вентиляторов охлаждения радиатора.

Сегодня мы рассмотрим определение, функции, компоненты, схему, типы, принцип работы, а также признаки неисправного вентилятора охлаждения радиатора.

Подробнее: Что вам нужно знать о генераторе

Что такое вентилятор радиатора?

Вентилятор охлаждения является жизненно важным компонентом системы охлаждения автомобиля, который помогает отводить все тепло, поглощаемое двигателем, с помощью охлаждающей жидкости. Вся его работа выполняется через радиатор путем проталкивания или проталкивания воздуха через радиатор. Вентилятор охлаждения радиатора находится в передней части автомобиля и работает от электричества, ну, в зависимости от конструкции автомобиля.

В современных двигателях вентилятор охлаждения активируется двумя способами: термостатом или электрической системой. Термостат, расположенный между двигателем и радиатором, помогает контролировать рабочую температуру двигателя. Электронная система определяет, когда охлаждающая жидкость в двигателе очень горячая, и затем включает вентилятор через электрический переключатель реле.

Обратите внимание, что система находится в состоянии покоя, пока двигатель не станет чрезмерно горячим или пока автомобиль не остановится. Затем он включается, когда термостат пропускает горячую охлаждающую жидкость в радиатор. Функциональный датчик играет жизненно важную роль, поскольку охлаждающий вентилятор может определить, когда включить питание.

Подробнее: система наддува в автомобильном двигателе

Функции вентилятора охлаждения радиатора

Ниже приведены основные функции вентилятора охлаждения радиатора:

Что такое система ОВКВ I Отопление, вентиляция…

Пожалуйста, включите JavaScript

Что такое система HVAC I Отопление, вентиляция и кондиционирование воздуха I Функция

• Основная функция вентилятора охлаждения радиатора — отводить избыточное тепло, поглощаемое двигателем. Охлаждающая жидкость поглощает тепло и поступает в радиатор, где тепло сдувается.
• Система работает при остановленном двигателе, когда воздух не может проходить через решетку.
• Охлаждающие вентиляторы помогают получить внешний поток воздуха при слишком медленном движении.
• Электрические вентиляторы системы охлаждения регулируют температуру автомобиля, когда он включается и выключается в зависимости от температуры двигателя.

Компоненты вентилятора охлаждения радиатора

В этой статье мы объясняем как электрический, так и механический вентилятор охлаждения. Как упоминалось ранее, механический вентилятор охлаждения используется на старых автомобилях, а электрический — на новых автомобилях.

Компоненты механического вентилятора охлаждения представляют собой только ребра охлаждения, установленные на двигателе, приводимые в действие коленчатым валом двигателя. Хотя он крепится на выточенной чашке с помощью болтов. Эта чашка может вращаться вместе с насосом двигателя и служит шкивом для приводного ремня, который приводит в действие другие важные компоненты автомобиля 9.0003

Электрический вентилятор охлаждения радиатора представляет собой автономное устройство, состоящее из различных частей. Части включают кожух охлаждающего вентилятора, двигатель и охлаждающий вентилятор или вентилятор. Кожух вентилятора охлаждения служит кареткой, так как остальные детали крепятся к нему и он направлен к радиатору. Другие компоненты будут объяснены в разделе принципа работы вентилятора охлаждения радиатора.

Подробнее: Система охлаждения в двигателях внутреннего сгорания

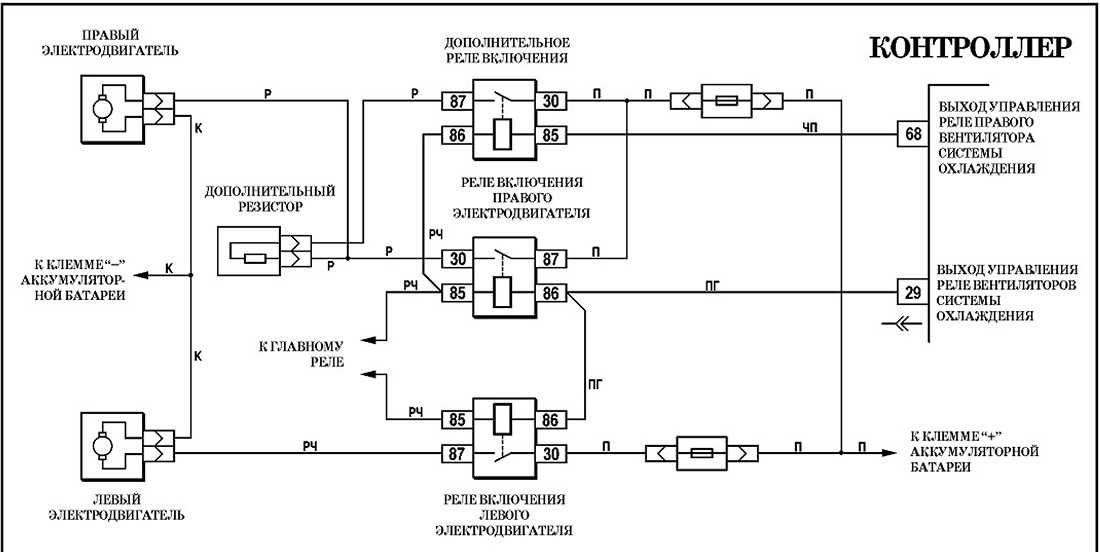

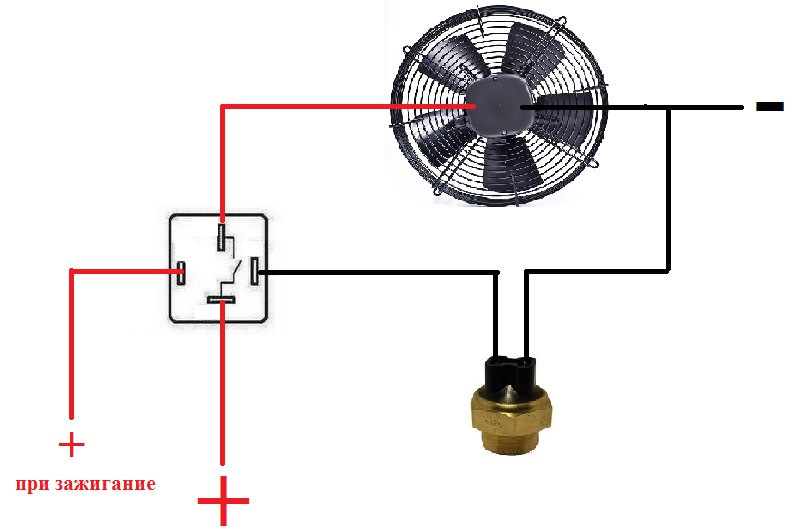

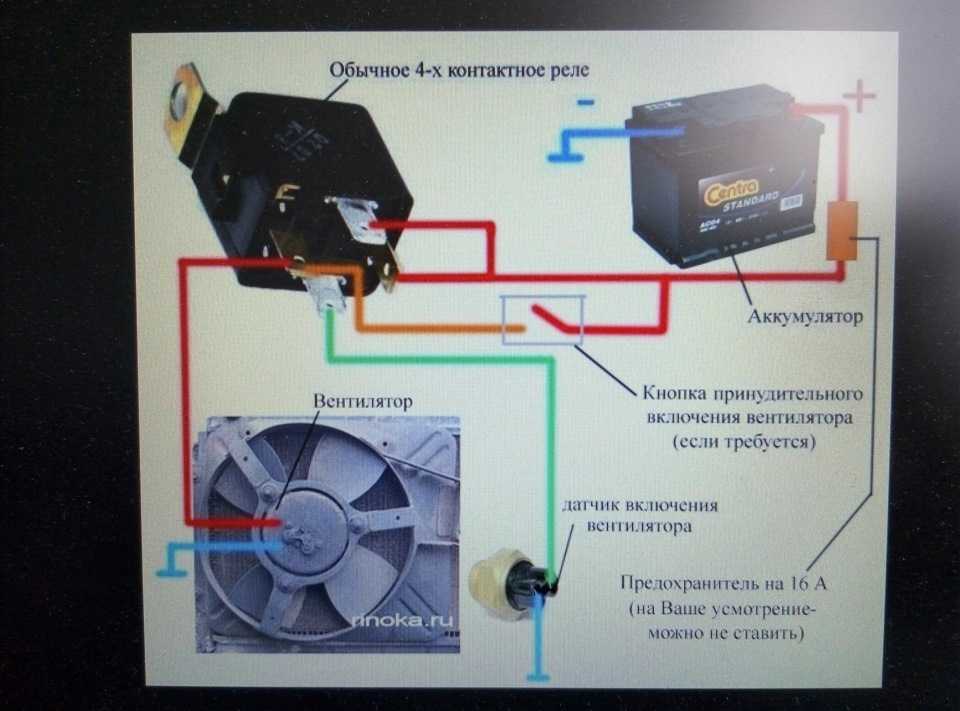

Схема вентилятора радиатора:

Типы автомобильных вентиляторов

Ниже приведены типы радиаторов охлаждения, используемые в автомобильных двигателях:

Механические вентиляторы радиатора:

Механические вентиляторы радиатора представляют собой старую конструкцию автомобильных вентиляторов, но все еще используются сегодня. Он крепится непосредственно к шкиву водяного насоса на двигателе и приводится в движение ремнем. Мощность, которая вращает вентилятор охлаждения, получается от коленчатого вала двигателя, поэтому, когда он вращается, вентилятор также вращается.

Эти типы вентиляторов радиатора используются во многих приложениях, помимо автомобилей, поскольку они менее сложны и требуют только механической энергии для их вращения. Механический вентилятор радиатора всегда включен, пока работает двигатель. В зависимости от конструкции он либо втягивает, либо выталкивает воздух для охлаждения охлаждающей жидкости в радиаторе.

Однако муфты вентилятора позволяют механическому вентилятору охлаждения включаться и выключаться, когда это необходимо. Это по температуре двигателя. Существует два типа механических муфт охлаждающего вентилятора:

• Вискомуфты

Эти типы муфт работают с гидравлической муфтой, позволяя вентилятору включаться, когда двигатель достигает определенной температуры. Эти муфты вентилятора содержат биметаллический датчик, который работает как термостат. Если двигатель холодный или при холодном пуске, сцепление выключается, и вентилятор работает на выбеге. Когда двигатель нагревается, биметаллический датчик позволяет включить вискомуфту. Это заставляет шкив вращаться вместе с прикрепленным к нему вентилятором.

Подробнее:  Вещи, которые вы должны знать об автомобильном термостате

• Муфты электрических вентиляторов

Муфты электрических вентиляторов работают аналогично порочным типам, но они могут включаться и выключаться блоком управления двигателем (ECU). в зависимости от текущего состояния двигателя. Это дает ему больше оборотов, чем первый тип, поскольку позволяет жестко контролировать работу механического охлаждения.

Подпишитесь на нашу рассылку новостей

Электровентилятор охлаждения радиатора

Электрический вентилятор охлаждения — это автономное устройство, которое питается от электрической системы двигателя, а не от двигателя. система крепится непосредственно к радиатору для эффективного охлаждения, отлично затягивается болтом и гайкой. В этих типах вентиляторов охлаждения радиатора используется двигатель постоянного тока, который включается и выключается в зависимости от температуры двигателя. Это достигается либо блоком управления двигателем, либо датчиком температуры охлаждающей жидкости. Устройство может быть установлено спереди или сзади радиатора вместе со встроенным кожухом вентилятора.

Подробнее: Что нужно знать о приводном ремне

Принцип работы

Из вышеизложенного становится очевидным, что работа автомобильного вентилятора менее сложна и ее легко понять. Конечно, теперь у вас есть четкое представление о том, как работает система. Но вы все равно посмотрите видео, встроенное ниже, чтобы лучше понять.

Видео о том, как работает автомобильная система охлаждения:

Симптомы неисправного или неисправного вентилятора охлаждения/радиатора

Ниже приведены признаки неисправного и неисправного вентилятора радиатора охлаждения в двигателе автомобиля:

Вентилятор охлаждения не включается:

Обычный и очевидный признак — не работает вентилятор охлаждения при включенном зажигании двигателя. Эта проблема часто возникает из-за двигателя вентилятора или электрического соединения системы. когда это происходит, происходит перегрев, так как горячая охлаждающая жидкость не охлаждается должным образом. Водители часто замечают эту проблему, когда не слышали звук компонента при включенном зажигании автомобиля.

Перегорел предохранитель:

Большинство электрических компонентов автомобиля работают с плавким предохранителем, в том числе и с вентилятором охлаждения. Если этот предохранитель перегорел или сгорел, двигатель охлаждающего вентилятора перестает работать, что является одним из распространенных способов отключения устройства. Иногда выход из строя или бросок двигателя приводит к перегоранию предохранителя, чтобы предотвратить повреждение других компонентов. Предохранитель необходимо заменить, чтобы вернуть вентилятор охлаждения к жизни.

Перегрев автомобиля:

Это еще один распространенный признак неисправности вентилятора охлаждения радиатора; двигатель начинает перегреваться, так как охлаждение источника выключено. Это также происходит при перегорании двигателя вентилятора охлаждения или отключении вентилятора. Двигатель — это то, что вращает лопасти, чтобы проталкивать или проталкивать воздух через радиатор.
