Витая пара сколько жил. Витая пара: полное руководство по типам, категориям и характеристикам

Что такое витая пара и как она работает. Какие бывают типы витой пары. Чем отличаются категории витой пары от CAT1 до CAT7. Какую максимальную скорость передачи данных обеспечивает витая пара. Как правильно выбрать и проложить кабель витой пары.

Что такое витая пара и как она устроена

Витая пара — это один из самых распространенных типов кабеля для построения локальных компьютерных сетей. Она представляет собой несколько пар изолированных медных проводников, скрученных между собой. Скручивание проводов позволяет уменьшить взаимные наводки и влияние внешних помех.

Основные элементы конструкции кабеля витой пары:

• Медные проводники (обычно 4 или 8 штук)
• Изоляция каждого проводника
• Скрутка проводников в пары
• Общая внешняя оболочка кабеля

Количество скруток на единицу длины определяет категорию кабеля и его характеристики. Чем выше категория, тем больше скруток и лучше защита от помех.

Типы витой пары: экранированная и неэкранированная

По наличию экрана различают два основных типа витой пары:

Неэкранированная витая пара (UTP)

UTP (Unshielded Twisted Pair) — наиболее распространенный и дешевый тип. Не имеет дополнительного экранирования, только внешняя оболочка из ПВХ.

Преимущества UTP:

• Низкая стоимость
• Простота монтажа
• Малый диаметр кабеля

Экранированная витая пара (STP)

STP (Shielded Twisted Pair) имеет дополнительный экран из фольги или металлической оплетки вокруг всех пар или каждой пары в отдельности.

Преимущества STP:

• Лучшая защита от внешних помех
• Возможность передачи сигнала на большие расстояния
• Поддержка более высоких скоростей

Категории витой пары и их характеристики

Витая пара делится на категории в зависимости от частотных характеристик. Чем выше категория, тем больше пропускная способность кабеля.

CAT3

Одна из первых категорий витой пары. Характеристики:

• Частота: до 16 МГц
• Скорость: 10 Мбит/с
• Применение: телефония, устаревшие сети 10BASE-T

CAT5

Широко использовалась в 1990-х и 2000-х годах. Характеристики:

• Частота: до 100 МГц
• Скорость: 100 Мбит/с
• Применение: сети Fast Ethernet

CAT5e

Улучшенная версия CAT5, самая распространенная категория. Характеристики:

• Частота: до 125 МГц
• Скорость: 1000 Мбит/с (1 Гбит/с)
• Применение: сети Gigabit Ethernet

CAT6

Обеспечивает более высокую производительность. Характеристики:

• Частота: до 250 МГц
• Скорость: 1000 Мбит/с на 100 м, 10 Гбит/с на 55 м
• Применение: высокоскоростные сети

CAT6a

Улучшенная версия CAT6 для сетей 10 Гбит/с. Характеристики:

• Частота: до 500 МГц
• Скорость: 10 Гбит/с на 100 м
• Применение: центры обработки данных

CAT7

Кабель с самыми высокими характеристиками. Особенности:

• Частота: до 600 МГц
• Скорость: 10 Гбит/с, потенциально до 40-100 Гбит/с
• Обязательное экранирование каждой пары

Как выбрать витую пару для сети

При выборе витой пары следует учитывать несколько факторов:

• Требуемая скорость передачи данных
• Длина кабельных трасс
• Уровень электромагнитных помех
• Условия прокладки (внутри или снаружи помещений)
• Бюджет проекта

Для большинства домашних и офисных сетей оптимальным выбором является кабель категории 5e или 6. Они обеспечивают скорость до 1 Гбит/с, чего достаточно для большинства задач.

Правила монтажа витой пары

Чтобы кабельная сеть работала надежно, при монтаже витой пары необходимо соблюдать ряд правил:

• Не допускать сильных изгибов кабеля (радиус изгиба — не менее 8 диаметров кабеля)
• Не натягивать кабель при прокладке
• Использовать кабельные каналы для защиты
• Не прокладывать рядом с силовыми кабелями
• Соблюдать максимально допустимую длину сегмента (90-100 м)
• Использовать качественные разъемы и инструменты для заделки

При правильном монтаже витая пара обеспечит надежную работу сети на долгие годы.

Часто задаваемые вопросы о витой паре

Какая максимальная длина витой пары?

Максимальная длина сегмента витой пары составляет 100 метров. Это ограничение связано с затуханием сигнала. При необходимости большей длины используют активное оборудование (коммутаторы, повторители).

Влияет ли длина кабеля на скорость передачи данных?

Да, длина кабеля влияет на скорость. Чем длиннее кабель, тем сильнее затухание сигнала. Например, кабель CAT6 обеспечивает скорость 10 Гбит/с на расстоянии до 55 метров, а на 100 метрах — только 1 Гбит/с.

Можно ли использовать витую пару на улице?

Обычную витую пару нельзя использовать на улице. Для внешней прокладки существуют специальные кабели с усиленной защитой от влаги и ультрафиолета. Они имеют дополнительную оболочку из полиэтилена.

Чем отличается витая пара для интернета и телефона?

Для интернета обычно используется 4-парный кабель категории 5e и выше. Для телефонии достаточно 2-парного кабеля категории 3. Конструктивно они похожи, но интернет-кабель имеет лучшие характеристики.

Витая пара: устройство, отличия, назначение

Витая пара – один из самых распространенных видов кабеля в сфере телекоммуникаций. Впрочем, за этим названием скрывается не одна конкретная разновидность целая группа кабелей, имеющих определенные различия в конструкции и предназначении. Об этом мы и расскажем подробнее.

Кабель витая пара – назначение

Чтобы лучше понимать, о чем идет речь, стоит начать с назначения. Витая пара – это тот самый провод в серой оплетке, с помощью которого производится подключение к интернету. Причем его используют не только для того, чтобы провести интернет в квартиру или офис, но и в качестве коммутационного шнура, патч-корда, служащего для подключения отдельных устройств. Самый простой пример: соединение стационарного ПК с роутером или монтаж видеонаблюдения.

Ее высокая популярность обусловлена:

• невысокой стоимостью,
• универсальностью,
• высокой стабильностью передачи сигнала.

Чтобы лучше понять, каким образом при невысокой цене достигается универсальность и поддерживается высокое качество сигнала, следует обратиться к строению кабеля.

Устройство и разновидности

Имеет кабель витая пара устройство следующего типа: внутри общей оболочки из ПВХ находится 4 или 8 медных проводов в индивидуальной изоляции, помеченной цветовой маркировкой. Жилы внутри идут не напрямую, а скручены попарно – этим и обусловлено название. Это необходимо для того, чтобы снизить негативное влияние электромагнитных помех от одного провода на другой. Более того, различные пары жил имеют разное количество и разный шаг витков, что также влияет на снижение уровня помех, но уже не в одной паре, а между ними.

Такое строение – наиболее распространенное, но некоторые разновидности витой пары имеют гораздо более сложное устройство и различаются по одному или нескольким аспектам. По ним же можно произвести и разделение их на виды.

По типу жил

• Одножильный – каждый провод состоит всего из одной медной жилы толщиной 0,3-0,6 мм. Главный недостаток – низкая износостойкость. При периодическом изгибании в одном и том же месте медные проводники быстро ломаются.
• Многожильный – каждая жила состоит из множества тончайших проволочек и не ломается при сгибании и скручивании, однако из-за небольшого сечения проводников сигнал в них затухает быстрее, поэтому общая длина кабеля не может быть больше 100 м.

По методу экранирования

Скручивание жил уменьшает наводки, но полностью не устраняет их, поэтому еще одно отличие кабеля витая пара заключается в наличии одного или нескольких металлических экранов. Об этом свидетельствует маркировка:

• UTP – самый простой и дешевый тип без дополнительного экранирования. Именно он, в основном, используется интернет-провайдерами при проведении интернета в квартиры.
• FTP (он же F/UTP) – кабель с общим экраном из фольги.
• STP (S/UTP) – с общим экраном из металлической оплетки.
• S/FTP – с двойным экраном из фольги и оплетки.
• U/FTP – с фольгированием каждой пары, но без общего экрана.
• S/FTP – с фольгированием каждой пары и общей оплеткой.
• F/FTP – с фольгированием пар и общим экраном из фольги.
• SF/FTP – с фольгированием пар и двойным общим экраном из фольги и оплетки.

Экранированные типы, в частности FTP, обычно используются для создания патч-кордов в локальных сетях с высокой пропускной способностью или монтаже линий с высокой плотностью кабелей.

По области применения

Различается цветом общей оболочки:

• Черная – для уличного монтажа. Имеет толстую общую оболочку из полиэтилена. Иногда включает дополнительную жилу из стального тросика для большей прочности или так называемую разрывную нить – капроновую нить, с помощью которой легко и без повреждения экрана вскрывается наружная оболочка.
• Серая – привычная для большинства витая пара для монтажа внутри помещений.
• Оранжевая – кабель, не поддерживающий горение. Применяется на пожароопасных объектах.

По форме сечения

• Круглый.
• Плоский – для прокладки под ковролином и другими покрытиями. Менее устойчив к помехам.

Категории витой пары

Помимо различных видов она также делится на категории с цифро-буквенной маркировкой. Всего их 10, и чем выше номер, тем выше надежность и пропускная способность.

• UTP Cat.1 – две жилы без скрутки и экранирования. Устарела, не используется.
• UTP Cat.2 – 4 жилы. Устарела из-за малой полосы пропускания.
• UTP Cat.3 – 8 жил, скрученных попарно. Обеспечивает пропускную способность до 100 Мбит/с. Максимальная длина линии – 100 м. Сейчас, в основном, применяется для прокладки телефонных линий.
• UTP Cat.4 – 8 жил. Пропускная способность – до 16 Мбит/с. Устарела, не используется.
• UTP Cat.5 – 4 скрутки. Максимальная скорость – до 100 Мбит/с при использовании 2 пар и до 1 Гбит/с – при 4.
• UTP Cat.5E – улучшенная «версия» предыдущей категории. Более тонкий и дешевый кабель, но не менее надежный. Самый популярный в настоящий момент.
• UTP Cat.6E – 4 скрутки без экрана. Пропускная способность – до 10 Гбит/с на линии длиной до 55 м. Вторая по популярности категория.
• UTP Cat.6А – 4 скрутки, S/FTP или F/FTP. Пропускная способность та же, но допустимая длина увеличена до 100 м.
• UTP Cat.7 – аналог прошлой категории с измененной частотной полосой.
• UTP Cat.7A – 4 скрутки, S/FTP или F/FTP. Максимальная скорость – 40 Гбит/с по линии до 50 м и 100 Гбит/с – по линии до 15 м.

Также в настоящий момент идет разработка 8 категории, но в массовое использование она пока не запущена.

Какой кабель витая пара лучше?

Ответить на этот вопрос и просто и сложно одновременно. С одной стороны, можно однозначно сказать, что экранированный кабель лучше неэкранированного. С другой – вместе с ростом надежности и защищенности растет и цена за 1 м, при этом переплачивать за надежность стоит далеко не всегда.

Резюмируя, можно сказать, что для домашнего использования витой пары Cat.5e более чем достаточно. При профессиональном же монтаже следует руководствоваться спецификациями категории и общими условиями на объекте, где производится монтаж.

Технические характеристики витой пары (тип, длина, скорость)

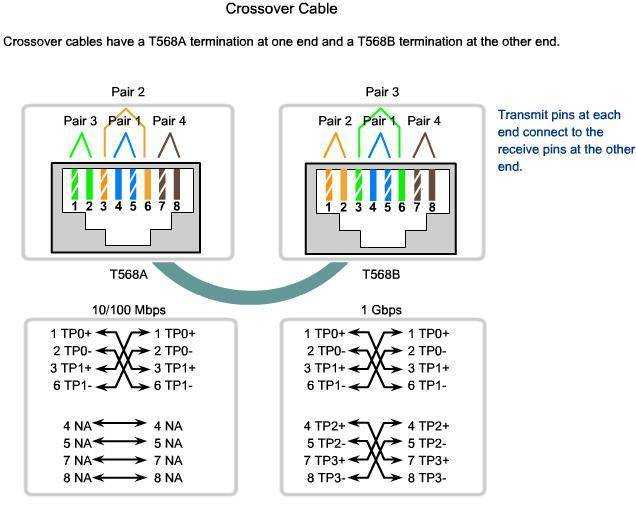

В этой статье мы с вами рассмотрим технические характеристики витой пары, которые учитывают при создании локальных вычислительных сетей. Витую пару относят к структурированным кабельным система и используют для передачи сигнала в компьютерных и телекоммуникационных сетях Ethernet, Arcnet и Token ring. Подсоединение к сетевым устройствам выполняется через разъем 8P8C именуемый в народе RJ45.

Такое широкое применение витой пары обусловлено совместимостью со многими классами, категориями и типами оборудования, легкостью монтажа и относительно малой стоимостью для создания структурированной кабельной сети. Для опрессовки кабеля LAN и коннектора RJ45 используют кримпер (специальные обжимочные клещи) , но можно обжать витую пару без специального инструмента.

Советы и рекомендации по выбору и монтажу, мы рассмотрели в отдельной публикации.

Витая пара представляет из себя структурированный LAN кабель с ПВХ оболочкой, который содержит в себе от одной до нескольких изолированных и скрученных между собой пар определенным количеством витков на единицу длины.

Зачем скручивают между собой провода? Дело в том, что переплетение проводов с собственным шагом скрутки между собой образует пару в следствии чего увеличивается качество связи. Таким образом электромагнитные помехи равномерно влияют на провода образующие пару и уменьшают взаимные наводки при передаче дифференциальных сигналов, а также снижают влияние внешних факторов (электрические, магнитные, электромагнитные поля) во время эксплуатации.

Устройство витой пары.

Сетевой кабель LAN в зависимости от категории имеет разные технические характеристики и состоит из нескольких медных проводников, которые образуют пару и могут иметь изоляцию толщиной в о,2 мм из поливинилхлорида (PVC), а у более качественных категорий (CAT5) из полипропилена (PP), полиэтилена (PE). Кабеля высокого качества имеют изоляцию из ячеистого (вспененного) полиэтилена или тефлона. Такой полиэтилен гарантирует низкие диэлектрические потери, а тефлон защищает проводники в условиях высоких температур. Проводники могут состоять как из монолитной медной жилы (0,4-0,6 мм), так и из нескольких жил собранных в пучок.

Для удобства разделки кабеля внутри наружной оболочки из поливинилхлорида имеется «разрывная нить», изготовленная в большинстве случаев из капрона. Витая пара категории 5 и выше может иметь в своей структуре экран для защиты сигнала от внешних и внутренних электромагнитных наводок. Толщина наружной изоляции в четырех парной витой паре в зависимости от категории составляет о,5-0,9 мм. В производство наружной оболочки применяется поливинилхлорид с примесью мела. Также в изготовлении внешней изоляции применяют стойкие к горению и выделению галогена полимеры (маркировка  LSZH).

В России в соответствии с основными требованиями по пожарной безопасности они имеют маркировку: нг(A)-HF; нг(B)-HF; нг(C)-HF; нг(D)-HF.  В скобках указывается категория в соответствии с показателями пожарной безопасности. Стойкий к горению и выделению кабель LAN перечисленных выше маркировок используют для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.

Внешняя оболочка витой пары для наружной прокладки имеет материал из гидрофобного полиэтилена, который обычно наносят вторым слоем поверх поливинилхлоридной оболочки. Кроме этого пустоту в кабеле могут заполнить специальным гидрофобным гелем и применить к нему бронирование из гофрированной ленты или стальной проволоки.

С помощью цветового решения, оболочку кабеля LAN можно легко идентифицировать и узнать его функциональное назначение для монтажа или во время обслуживания. Например, черный цвет сделанный из полиэтилена (PE) указывает на то что кабель хорошо приспособлен для влияния внешних факторов на улице (сырость, воздух…), а оранжевый цвет может говорить о стойкости наружного материала к горению. Светло-серый цвет применяют для внутренней прокладки в жилых домах и офисных зданиях.

Типы витой пары.

Следует сказать, что существует монолитный и многожильный, экранированный и не экранированный кабель LAN. Рассмотрим все по порядку.

Витую пару с одной монолитной жилой (одна медная проволока), как правило, применяют для прокладки линий в стенах, лотках и не используют для прямого соединения внешних устройств (Smart TV, компьютер…), а монтируют к кабелю оконечное оборудование. Например, информационную розетку. Этот процесс называется терминированием. Обусловлено это тем, что кабель имеет относительно толстые жилы и при частых изгибах легко ломается.

Многожильная витая пара используется для изготовления патч-кордов и служит для соединения цифровых устройств (маршрутизатор, принтер…) межу собой и с внутренней или наружной информационной розеткой Ethernet. Этот тип кабеля хорошо зарекомендовал себя в условиях изгибов и скручивания и не подходит для «врезания» в разъем информационной розетки. Медные жилы очень тонкие и запросто ломаются. Кроме этого многожильный кабель LAN имеет большой сигнал затухания в сравнении с монолитным типом. В следствии этого максимальная длина витой пары многожильного типа должна составлять не более 100 метров.

Я уже упоминал, что экранирование витой пары используется для защиты от внешних и внутренних электромагнитных наводок.  Стоит сказать, что экран по всей длине соединен с неизолированным дренажным проводом, который предназначен для защиты от разрывов и растяжений самого экрана. Существует несколько типов экранирования витой пары, которые определяют технологию и назначение защиты от электромагнитных воздействий. Выделяют такие типы витой пары:

• UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
• FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
• STP (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки (есть на рисунке).
• S/FTP или SSTP (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
• U/STP (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
• SF/UTP  или SFTP (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

• CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
• CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
• CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
• CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
• CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
• CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
• CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
• CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
• CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
• CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!
