Как расключить автоматы в эл щите. Подключение автоматов в электрощите: пошаговая инструкция и основные правила

Как правильно подключить автоматы в электрическом щите. Какие ошибки нельзя допускать при монтаже автоматических выключателей. На что обратить внимание при выборе и установке автоматов. Пошаговая инструкция по подключению.

Содержание

Основные правила подключения автоматов в электрощите

Правильное подключение автоматических выключателей в распределительном щите — важнейший этап электромонтажных работ, от которого зависит безопасность всей электропроводки. Рассмотрим основные правила, которых необходимо придерживаться:

  • Питающий кабель всегда подключается к верхним клеммам автомата
  • Нагрузка (отходящие линии) подключается к нижним клеммам
  • Нулевой рабочий проводник подключается к нулевой шине
  • Заземляющий проводник подключается к шине заземления
  • Сечение проводов должно соответствовать номиналу автомата
  • Провода должны быть надежно зафиксированы в клеммах
  • Изоляция проводов не должна попадать под контакты

Соблюдение этих базовых правил позволит обеспечить надежную работу электрощита и всей электропроводки в целом.


Выбор автоматических выключателей

Перед подключением автоматов необходимо правильно их выбрать. На что обратить внимание при выборе автоматических выключателей для электрощита?

Номинальный ток

Номинальный ток автомата должен соответствовать сечению защищаемого провода и быть немного меньше допустимого тока нагрузки. Например, для провода сечением 2,5 мм2 (допустимый ток 25 А) подойдет автомат на 16 или 20 А.

Тип характеристики срабатывания

Для бытовых цепей чаще всего используют автоматы с характеристикой C. Они обеспечивают защиту как от перегрузки, так и от короткого замыкания. Автоматы с характеристикой B применяют для осветительных цепей.

Отключающая способность

Для бытовых электрощитов достаточно автоматов с отключающей способностью 4,5 кА. Для вводных автоматов рекомендуется выбирать модели с отключающей способностью 6 кА и выше.

Пошаговая инструкция по подключению автоматов

Рассмотрим последовательность действий при подключении автоматических выключателей в электрощите:


  1. Обесточить щит, отключив вводной автомат
  2. Установить автомат на DIN-рейку
  3. Подключить входящий кабель к верхним клеммам автомата
  4. Подключить отходящую линию к нижним клеммам
  5. Подсоединить нулевой провод к нулевой шине
  6. Подключить заземляющий провод к шине заземления
  7. Проверить надежность всех соединений
  8. Закрыть щит и подать питание

При выполнении этих шагов важно соблюдать технику безопасности и использовать качественный инструмент.

Основные ошибки при подключении автоматов

При монтаже автоматических выключателей нередко допускаются ошибки, которые могут привести к серьезным проблемам. Рассмотрим наиболее частые из них:

  • Подключение питания к нижним клеммам автомата
  • Использование проводов несоответствующего сечения
  • Недостаточная затяжка винтов клемм
  • Попадание изоляции под контактную площадку
  • Использование многожильных проводов без наконечников
  • Подключение разных по сечению проводов в одну клемму

Чтобы избежать этих ошибок, необходимо внимательно выполнять монтаж и перепроверять все соединения.


Особенности подключения однополюсных и двухполюсных автоматов

В бытовых электрощитах чаще всего используются однополюсные и двухполюсные автоматические выключатели. Рассмотрим особенности их подключения:

Однополюсные автоматы

Однополюсные автоматы разрывают только фазный провод. Схема подключения:

  • Верхняя клемма — входящая фаза
  • Нижняя клемма — отходящая фаза
  • Нулевой провод подключается напрямую к нулевой шине

Двухполюсные автоматы

Двухполюсные автоматы разрывают и фазный, и нулевой провод. Схема подключения:

  • Верхние клеммы — входящие фаза и ноль
  • Нижние клеммы — отходящие фаза и ноль

Двухполюсные автоматы обеспечивают более надежную защиту, но стоят дороже однополюсных.

Подключение УЗО и дифавтоматов

Помимо обычных автоматических выключателей, в современных электрощитах часто устанавливают УЗО (устройства защитного отключения) и дифференциальные автоматы. Их подключение имеет некоторые особенности:

Подключение УЗО

УЗО подключается после вводного автомата. Схема подключения:


  • Входные клеммы (сверху) — фаза и ноль от автомата
  • Выходные клеммы (снизу) — фаза и ноль на нагрузку
  • Заземляющий провод подключается к отдельной шине

Подключение дифавтомата

Дифавтомат сочетает функции автомата и УЗО. Подключается аналогично двухполюсному автомату:

  • Верхние клеммы — входящие фаза и ноль
  • Нижние клеммы — отходящие фаза и ноль
  • Заземление — на шину заземления

При подключении УЗО и дифавтоматов важно правильно определить направление подключения входа и выхода.

Проверка правильности подключения автоматов

После завершения монтажа необходимо тщательно проверить правильность подключения автоматических выключателей. Основные этапы проверки:

  1. Визуальный осмотр всех соединений
  2. Проверка затяжки винтовых клемм
  3. Прозвонка цепей мультиметром
  4. Измерение сопротивления изоляции мегаомметром
  5. Проверка работы автоматов под нагрузкой

Только после успешного прохождения всех проверок электрощит можно считать готовым к эксплуатации. При обнаружении любых неисправностей их необходимо устранить до подачи напряжения.

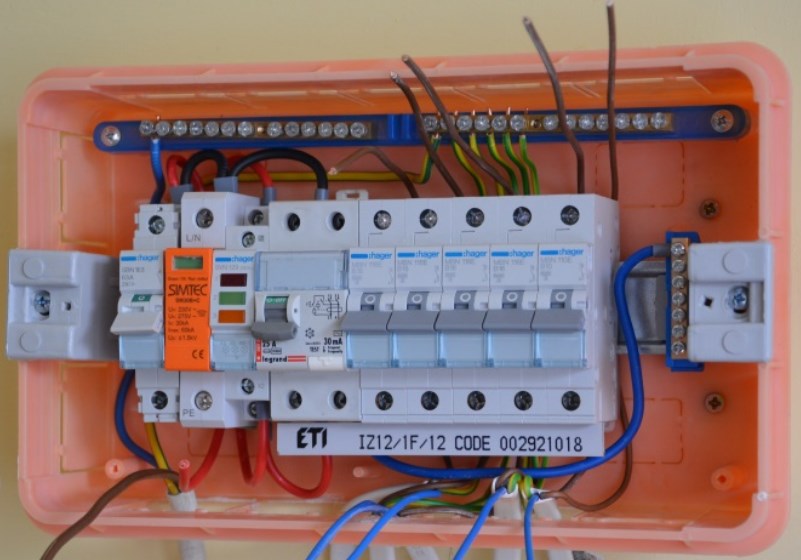

Подключение автоматов в распределительном щите.

Распределительный щит трудно представить без современных модульных устройств защиты, таких как устройства защитного отключения и автоматические выключатели. Советы профессионалов и практические рекомендации о том, как быстро и безопасно подключить в щиток автоматы. Подключение автоматических выключателей и УЗО в распределительном щите требует определенных знаний. Во-первых, нужно грамотно спроектировать электропроводку, выбрать местоположение, выбрать корпус и комплектующие. Далее выполнить монтаж оборудования и подключить щиток к кабелю электропитания.



Щиток электрический под счетчик и автоматы: выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.



Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.



Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.



При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.



Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

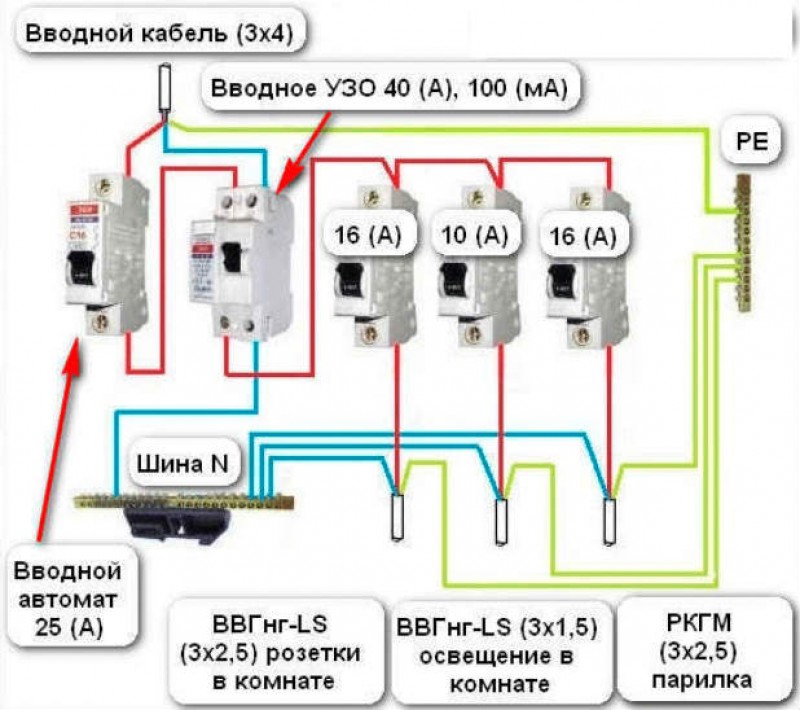

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.



Обычно при монтаже щитка используют:

  • Вводной автомат. Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.
  • Счётчики электроэнергии. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.
  • Устройство защитного отключения (УЗО). УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).
  • Автоматы линейные. Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.
  • Дифавтомат защиты. Может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.
  • DIN-рейка. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
  • Соединительные шины. Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.
  • Распределительные шины. Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.



Подключение автоматов в щитке: вход сверху или снизу

Первое с чего бы начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный.

На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форуме куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:



3.1.6. Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.



Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем УЗО, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.



Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.





Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например, автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.



Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.



Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса.

С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.



По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.



Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать.



«Залезая» в электрощиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.



Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ.

Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.



Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.



Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например, обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник, и ты знаешь, что нижние контакты без напряжения.



Подключение автоматических выключателей защиты

После того как автомат выбран его необходимо подключить. Подключение автоматических выключателей является не сложной задачей и под силу каждому.



Устанавливаются автоматические выключатели в бокс для автоматов электрических. Для надежного фиксирования автомата в электрощите его садят на специальную din-рейку. Провода в контактных зажимах автомата фиксируются при помощи болтовых контактов.



Во время установки в электрощитах и подключении питающих или отходящих линий, необходимо затягивать болтовые контакты аккуратно, без чрезмерных усилий.

Затягивание контактов не должно сопровождаться с деформацией корпуса автомата, так как это может привести к нарушению положений токоведущих частей внутри корпуса автомата, что может стать причиной чрезмерному перегреву автомата и выходу его из строя даже при незначительных нагрузках.



При подключении автомата необходимо соблюдать общепринятое правило: сверху автомата подключается вход (питание), а снизу подключается выход (нагрузка).



В будущем, когда возникнет необходимость замены, или подключению к рабочему автомату дополнительных проводов, вы всегда будете знать к какому контакту подключена нагрузка и питание.

Перед подключением жил кабеля к зажимам автомата с него снимается внешняя изоляция где-то 10-15 см после чего кабель становится более гибким и легко сгибается внутри электрощита. Это упрощает монтаж особенно если в щите устанавливается много автоматов. Далее с проводов снимается внутренняя изоляция примерно на 5-10мм.

Для необходимости подключения к автомату проводов малого сечения или многожильного провода желательно применять специальные наконечники.



Как подключаются одно-, двух-, трех- и четырехполюсные автоматы

В однофазных сетях напряжением 220 В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы.



  1. К однополюсным автоматическим выключателям подключается только фазный провод — L.
  2. К двухполюсным подключаются оба провода, фазный — L и нулевой провод — N.
  3. Трехполюсные автоматы применяются в 3-х фазных сетях. К зажимам таких автоматов подключают три фазы источника питания L1, L2, L3.
  4. Четырехполюсные автоматы применяются в местах обусловленные правилами ПУЭ. Как правило это четырехпроводные сети с глухозаземленной нейтралью, в которой используется три фазы L1-L2-L3 и нулевой рабочий – N (система TN-S ).



Основные ошибки при подключении автоматов

Разберем ошибки, которые наиболее часто встречаются:

  • подключение концов жил гибкого многожильного провода без оконцевания;
  • попадание изоляции под контакт;
  • подключение жил разных сечений на одну клемму;
  • пайка концов жил.



Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.





Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.



Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.





Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.



Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.



Пример подключения автоматических выключателей перемычками из разных сечений кабеля:

  1. На первый автомат приходит «фаза» проводом 4 мм2,
  2. а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.



Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось.

Провод сечением 1.5 мм2 свободно болтался и искрил.





Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.





И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?



При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.



Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.



Как правильно подключить электросчетчик и автоматы

Для безопасной работы вашего щитка применяйте несложные правила:

  • используйте для монтажа однопроволочный монолитный провод;
  • при использовании гибкого провода применяйте наконечники;
  • используйте неразрывные перемычки;
  • применяйте U-образный загиб для увеличения площади контакта.



Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.





Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.





Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.





Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.



Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.



Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.



Как объединить несколько групповых автоматов в таком случае? Сделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.



Как это сделать:

  1. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
  2. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.



рекомендации по выбору прибора и схема подключения к проводке в электрощитке

Автоматические выключатели используются для подачи электроэнергии в цепь и ее обесточивания в автоматическом режиме при возникновении неисправностей.

  • Особенности конструкции
  • Критерии выбора
    • Номинальный электроток
    • Время-токовая характеристика
  • Рекомендации по подключению

Чаще всего они монтируются в распределительных щитках и обеспечивают защиту электроцепи от перегрузок.

Чтобы правильно выбрать и подключить автомат, необходимо разбираться в конструкции и технических характеристиках устройства.

Особенности конструкции

Автоматический выключатель представляет собой довольно сложное электромеханическое устройство. Некоторые современные модели оснащены блоками электронного управления. Но чтобы грамотно подключить автомат в щитке, достаточно разобраться с конструкцией классического прибора. Именно такой вид оборудования чаще всего используется в быту.

В верхней части устройства расположена входная клемма, жестко соединенная с неподвижным контактом. Нижняя клемма подсоединена к биметаллической пластине, выполняющей функцию теплового разъединителя. Также в состав автомата входит соленоид. Один из его контактов подключен к биметаллической пластинке, а второй – к подвижному контакту.

В механизме разъединителя подвижный контакт надежно зафиксирован с помощью пружины не только в выключенном, но и во включенном состоянии. Благодаря этому достигается быстрая коммутация, а также исключается сильный нагрев контактов при дуговом либо искровом разряде, который может появиться в момент разрыва электроцепи. Механизм разъединения может сработать в следующих ситуациях:

  1. При включении или отключении автомата вручную.
  2. Когда в цепи ток превышает номинальный показатель, нагревается биметаллическая пластина. В результате она изгибается и воздействует на рычаг разъединительного механизма.
  3. При возникновении в электроцепи короткого замыкания в соленоиде под воздействием тока индуцируется магнитный поток. Сердечник соленоида втягивается и, воздействуя на подвижный контакт, отключает цепь.

Все автоматические выключатели оснащаются дугогасительной камерой. Она содержит хорошо изолированные друг от друга медные либо стальные пластинки. Появление дугового разряда сопровождается образованием сильного магнитного поля. Оно индуцирует в пластинах ЭДС, которое также создает собственное поле, имеющее противоположный заряд.

Благодаря взаимодействию двух полей дуговой разряд втягивается в пластинки, которые делят дугу на части и охлаждают ее.

Также в камере находится отверстие для выхода газов, образующихся в момент горения дугового разряда. Именно из-за появления электродуги при частых срабатываниях автоматического выключателя его контакты могут подгореть.

Критерии выбора

Перед тем как подключить автомат к проводке, необходимо правильно выбрать устройство. Безусловно, предпочтение стоит отдавать продукции известных брендов. Также важное значение имеет показатель номинального тока и частоты сети. Однако есть и другие характеристики, на которые следует обратить внимание при выборе прибора.

Номинальный электроток

Это один из важнейших параметров автоматов, показывающий максимальный ток, который может длительное время проходить через прибор без его срабатывания.

Когда показатель электротока превышает номинальный на 13%, включается тепловой разъединитель.

Необходимо помнить, что номинальный электроток всегда должен соответствовать сечению проводников в защищаемой цепи, а не мощности нагрузки. Чтобы гарантировать правильную работу автомата и избежать перегрева проводки, нужно следовать двум правилам:

  1. Сечение проводников подбирается в соответствии с предполагаемой нагрузкой в сети.
  2. Номинальный показатель электротока автомата выбирается в зависимости от сечения проводов.

Таким образом, автоматический выключатель не позволяет использовать все возможности проводников, а необходим для их ограничения. Это сделано намеренно, чтобы проводка не перегревалась.

Время-токовая характеристика

Для отображения время-токовой характеристики (ВТХ) используется буквенный индекс. В маркировке всех автоматов он стоит перед показателем номинального электротока. Чтобы разобраться с этой характеристикой и ее влиянием на работу автоматического выключателя, следует изучить график.

На нем отображена зависимость времени срабатывания прибора от кратности протекающего электротока к номинальному. На графике хорошо видно, что с увеличением кратности повышается и скорость срабатывания прибора. Самыми быстрыми являются приборы категории B, а медленными — D. Кроме этого, выпускаются устройства категорий Z и K, но они в быту не используются.

Также следует помнить, что график составлен для автоматов, работающих при температуре внешней среды до +30 °C. Если температура увеличивается, то прибор будет срабатывать при более низком токе и наоборот. На работу автоматов серьезное влияние оказывают расположенные рядом с ними в щитке устройства, так как они во время работы нагреваются и способствуют увеличению температуры воздуха.

Опытные электрики используют те модели щитков, в которых после монтажа всей аппаратуры остается достаточно свободного пространства.

Выбирая модель автомата, необходимо ориентироваться на характер нагрузки. Для нормальной работы розеточных сетей и светильников (активной нагрузки) вполне достаточно использовать приборы категории B. Однако в каждой квартире есть холодильник и стиральная машина (реактивная нагрузка), а эти агрегаты требуют монтажа автоматов категории C.

Чаще всего в квартирах устанавливаются именно такие приборы. Но идеальным вариантом является установка устройств категории B и C. Например, к цепи освещения подключается автомат категории В, установленный в квартире. При этом в подъездном щитке должен находиться прибор категории С. Если в результате перегорела лампа, то сработает более быстрый прибор. Он разомкнет только осветительную сеть, поэтому отключения электроэнергии во всей квартире не произойдет.

Рекомендации по подключению

Особенность подключения автоматов в щитке заключается в том, что проводники необходимо соединить с нужными контактами. Кабель питания должен быть подсоединен к неподвижным контактам. Так как приборы этого типа могут иметь различное количество полюсов, то стоит рассмотреть две наиболее часто используемые схемы подключения автоматов.

Для монтажа прибора применяется DIN-рейка. Если необходимо подключить однополюсной автомат, то к верхней клемме подсоединяется фаза с устройства УЗО либо вводного аппарата. Нижняя клемма соединяется с защищаемой электроцепью.

Чтобы правильно подключить в электрическом щите автоматы с двумя полюсами, к левой верхней клемме нужно подсоединить фазу, а на правую установить нулевой проводник. С нижнего левого контакта фазный провод уходит в электроцепь, а к правой подключается ноль. Также следует помнить, что сильно затягивать прижимные винты клемм нельзя, так как можно повредить корпус прибора.

Когда все работы по подключению автомата будут завершены, необходимо подать на электрощиток напряжение и с помощью тестера проверить наличие тока на входе и выходе устройства. Перед началом подключения автомата нужно оценить свои возможности.

Хотя это не самый сложный процесс, в некоторых ситуациях работу стоит доверить профессионалам.

5 основных причин срабатывания/выключения защитных выключателей

Защитные выключатели — это устройства, которые контролируют движение тока по электропроводке и отключают подачу электроэнергии при обнаружении отклонений или дисбалансов. Они реагируют даже на малейшие изменения в течение доли секунды, отключая питание при утечке электричества на землю, перегрузке силового щита и т.д. эти устройства предназначены для защиты людей от поражения электрическим током и огня. Однофазные выключатели безопасности и трехфазные выключатели безопасности находят множество применений в электротехнической промышленности, особенно для жилых, коммерческих и коммерческих распределительных щитов.

Что вызывает срабатывание защитных выключателей?

Если величина входящего тока соответствует вытекающему току, предохранительные выключатели остаются включенными и питание не прерывается. Однако, если они продолжают отключаться или отключаться, проверьте 5 основных виновников:

  1. Неисправные/поврежденные приборы

    Старые, поврежденные или неисправные электроприборы могут пропускать дополнительный ток, и предохранительные выключатели срабатывают при обнаружении избыточного тока. При использовании интенсивно используемых приборов износ является основной причиной проблем с производительностью, поэтому вам необходимо правильно обслуживать их. Если переключатель отключается, сначала попробуйте сбросить его. Если он снова сработает, отключите все ваши приборы, перезагрузите переключатель, а затем снова подключите их по одному, чтобы выяснить, какой из них вызывает отключение.

  2. Поврежденная проводка

    Электрическая проводка и ее изоляция со временем изнашиваются и повреждаются. Колебания, вызванные поврежденной проводкой, будут обнаружены защитным выключателем, который немедленно отключит подачу питания, чтобы снизить риск возгорания проводки или изоляции. Если устройства не вызывают срабатывание защитного выключателя, виновата может быть старая или неисправная проводка . Возможно, вам придется заменить проводку в здании новыми электрическими кабелями, особенно в старом доме.

  3. Неприятное срабатывание

    Когда работает слишком много устройств, каждое из них может пропускать небольшое количество тока, что в сумме составляет значительную величину. В результате предохранительные выключатели всегда будут близки к срабатыванию, и даже небольшие колебания в электропитании могут привести к их срабатыванию каждые пару дней или около того. Начните с отключения нескольких электроприборов, и если неприятные срабатывания продолжаются, вызовите электрика, чтобы проверить старую проводку, утечки воды, скопившийся мусор/насекомых в электрооборудовании и т. д.

  4. Плохая погода

    Сильный дождь и молния также могут повлиять на предохранительные выключатели, особенно если молния ударит в вашу собственность, в линии электропередач поблизости или в станцию, подающую электроэнергию. Возникающие в результате скачки напряжения и колебания напряжения могут вызвать срабатывание выключателей, и вам нужно дождаться окончания грозы, прежде чем выполнять их сброс. Дождевая вода также может попасть в розетки, клеммы, наружную арматуру и другие электрические элементы во время затяжных или сильных гроз. Подождите, пока они высохнут, прежде чем сбросить их.

  5. Неисправные переключатели

    Иногда причиной срабатывания может стать неисправный защитный выключатель. Однако в большинстве случаев сломанные или изношенные предохранительные выключатели перестанут срабатывать (а именно это они и должны делать в первую очередь). Проверьте, работают ли они, и если они застревают или не срабатывают, замените их. Используете ли вы однофазные выключатели безопасности или трехфазные выключатели безопасности, регулярно проверяйте их, чтобы убедиться, что они работают. Это снижает вероятность ложного срабатывания и снижает риск поражения электрическим током или возгорания.

Как проверить защитный выключатель

Как часто следует проверять защитный выключатель?

В идеале рекомендуется проверять предохранительные выключатели раз в месяц. Однако, поскольку вы видите их только при осмотре распределительного щита, для некоторых людей это может оказаться нецелесообразным. По крайней мере, проверяйте их раз в три месяца или вызывайте квалифицированного электрика, чтобы составить график технического обслуживания и осмотра.

D&F Liquidators может предоставить вам широкий спектр электрических компонентов, включая переключатели с рейтингом NEMA, изолированную проводку и кабели, клеммы для розеток и многое другое по очень конкурентоспособным ценам. Свяжитесь с нами, чтобы обсудить ваши требования сегодня!

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

CCOHS: Деревообрабатывающие станки – Общие советы по безопасности


Что необходимо сделать перед использованием деревообрабатывающих станков?

Наверх

Инструменты для деревообработки могут быть опасны при неправильном использовании.

  • Используйте только те деревообрабатывающие станки, которым вы обучены правильно и безопасно пользоваться.
  • Внимательно прочтите руководство пользователя.
  • Убедитесь, что вы понимаете инструкции, прежде чем пытаться использовать какой-либо инструмент или машину. Задавайте вопросы, если у вас есть какие-либо сомнения относительно безопасного выполнения работы.

Какие меры безопасности следует соблюдать при работе с деревообрабатывающими станками?

Наверх
  • Всегда надевайте защитные очки или защитные очки, либо лицевой щиток (с защитными очками или защитными очками).
  • Носите пылезащитные маски, когда это необходимо.
  • Носите средства защиты органов слуха, соответствующие уровню и частоте шума, которому вы подвергаетесь в зоне деревообработки. Если вы плохо слышите, как кто-то говорит на расстоянии трех футов, уровень шума от машины слишком высок. Может произойти повреждение слуха.
  • Используйте перчатки для защиты рук от осколков при работе с древесиной, но не носите их рядом с вращающимися лезвиями и другими частями оборудования, за которые перчатки могут зацепиться.
  • При необходимости носить защитную обувь.
  • Перед началом работы с любым оборудованием или машиной убедитесь, что ограждение установлено на место, находится в хорошем рабочем состоянии и надлежащим образом защищает машину. Проверьте и отрегулируйте все другие предохранительные устройства.
  • Перед использованием убедитесь, что оборудование правильно заземлено.
  • Перед включением питания убедитесь, что ключи и регулировочные ключи извлечены из машины.
  • Осмотрите заготовки на наличие гвоздей, скоб, незакрепленных узлов или других дефектов перед резкой, строганием, фрезерованием или выполнением подобных действий.
  • Убедитесь, что все машины имеют кнопки пуска и останова в пределах легкой и удобной досягаемости оператора. Кнопки запуска должны быть защищены, чтобы случайное прикосновение не привело к запуску машины. Рекомендуется наличие воротника вокруг пуговицы на расстоянии от 3 до 6 мм (от 1/8 до 1/4 дюйма) над пуговицей.
  • Убедитесь, что все режущие инструменты и лезвия чистые, острые и находятся в хорошем рабочем состоянии, чтобы они могли резать свободно, а не принудительно.
  • Перед осмотром, заменой, очисткой, регулировкой или ремонтом ножа или машины выключите питание и отсоедините кабель питания (или заблокируйте источник питания). Также отключайте питание при обсуждении работы.
  • Используйте «толкатель», чтобы протолкнуть материал в зону резки. Кондукторы также полезны для защиты рук во время резки. Держите руки подальше от линии режущего лезвия.
  • Зажимайте и закрепляйте все заготовки при сверлении, шлифовании, резке или фрезеровании.
  • Используйте хорошее освещение, чтобы заготовка, режущие лезвия и органы управления машины были хорошо видны. Расположите или затените источники света, чтобы они не светили в глаза оператору и не вызывали бликов и отражений.
  • Убедитесь, что площади вокруг оборудования достаточно, чтобы вы могли безопасно обрабатывать обрабатываемую заготовку, не натыкаясь на других рабочих или оборудование.
  • Используйте удлинительные столы или роликовые опоры для больших заготовок. Опоры должны быть размещены с обеих сторон (на входе и выходе).
  • Деревообрабатывающие станки должны быть оснащены эффективными и исправными местными вытяжными системами вентиляции для удаления образующихся опилок или стружки.
  • Шнуры электропитания должны находиться выше уровня головы или в полу таким образом, чтобы о них нельзя было споткнуться.
  • Рабочее место должно быть свободным от беспорядка, чистым, хорошо подметенным и хорошо освещенным. Разливы следует немедленно убирать. Полы должны быть ровными и нескользкими. Надлежащая практика ведения домашнего хозяйства и организация рабочего места снизят количество травм и несчастных случаев в результате поскальзываний, спотыканий и падений.
  • Оберегайте помещение от воды и влаги. Не используйте электрооборудование на открытом воздухе под дождем.
  • Всегда концентрируйтесь на работе. Например, если вам нужно поговорить с другим человеком, сначала выключите оборудование.

Чего следует избегать при работе с деревообрабатывающими станками?

Наверх
  • Не носите свободную одежду, рабочие перчатки, галстуки, кольца, браслеты или другие украшения, которые могут зацепиться за движущиеся части.
  • Избегайте неудобных операций и положения рук, когда внезапное соскальзывание может привести к тому, что ваша рука попадет в режущий инструмент или лезвие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
