Мини гидростанция Bezares (Испания).

Главная   Каталог оборудования   Гидравлическое оборудование   Гидравлическое оборудование Bezares

Продажа гидростанций Bezares со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на гидравлическое оборудование запрашивайте в отделе компрессорного оборудования.

Компания Bezares производит широкую линейку гидростанций различного применения.

Станции применяются, когда нет возможности отбора мощности от традиционных узлов автомобиля (КПП, двигатель), либо при стационарном применении гидравлической системы (различные промышленные станки и прессы).

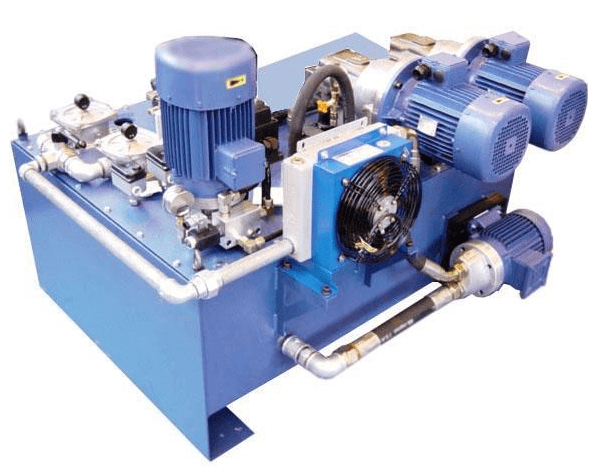

Минигидростанция состоит
из электрического двигателя (мотора), который приводит в движение гидронасос, который в свою очередь подает масло из гидробака под давлением в гидросистему.

Управляющим элементом является центральный блок с распределителем масла.

При необходимости гидростанция может быть оснащена различными клапанами (разгрузочный клапан, предохранительный клапан, отсечной клапан и т.д.)

• параметры электрической цепи, подводимой к станции,
• подачу масла насоса, необходимую для гидросистемы,
• давление в системе.

ПРИМЕРЫ ПРИМЕНЕНИЯ МИНИГИДРОСТАНЦИЙ.

Самосвал	Типичная мини гидростанция для самосвала состоит из мотора 12/24В, основного блока со встроенным регулируемым предохранительным и обратным клапанами, шестеренного насоса и бака гидравлического. Активация мотора происходит с помощью включателя, что заставляет кузов подниматься. Опускание кузова реализуется при помощи электромагнитного клапана, который активируется при помощи того же включателя в другом положении.
Гидроподъемник с удаленным управлением	Такая версия устанавливается в том случае, когда распределитель разделен с основной станцией (например гидрораспределитель с механическим управлением). В таком случае необходимо минимальное количество элементов гидравлики: напорная линия и сливная.
Опоры полуприцепа	Минигидростанция схожая с той, что устанавливается на гидроподъемник с удаленным управлением, в которой устанавливается базовый центральный элемент и электромагнитный клапан 4/2 в соответствии со стандартом CETOP 03.
Эвакуатор подъемный	Работа такой системы от аккумуляторов сильно упрощает гидравлическую схему автомобиля. Это достигается путем установки экономичной и безотказной минигидростанции.
Самосвал с двумя скоростями подъема	Обычно такой вариант минигидростанции  для самосвалов, на которых установлен дополнительный модуль, который позволяет выбирать между одной скоростью для быстрого опускания и другой более медленной, поддающейся регулировке.
Гидравлическая лебедка	Тип исполнения станции для обеспечения работы тяговой лебедки.
Борт гидравлический	Такой тип исполнения требует гидростанцию, способную управлять двумя цилиндрами одностороннего действия. Один из этих цилиндров откидывает платформу, другой регулирует высоту. Регулятор потока, установленный в центральном блоке минигидростанции, позволяет делать опрокидывание и опускание платформы медленнее.
Эвакуатор со сдвижной платформой	Такая минигидростанция разработана для управления двумя и более цилиндрами двухстороннего действия, которые сдвигают или задвигают платформу, поднимают ее или опускают.
Отвал	Минигидростанции для снежных отвалов собираются на базовой плите, которая позволяет установить 1-,2- или 3-хсекционный гидрораспределитель. Одна из секций имеет предохранительный клапан на выходе и клапан By-pass, при активации которого давление идет из двух выходов этой секции.
Подъемник легковых автомобилей	Для автомобильных подъемников можно использовать экономичную минигидростанцию схожую с той, что применяется на самосвалах. Требуется мотор типа АС и бак большего объема (20 л).
Пресс гидравлический	Минигидростанция типа АС может быть установлена на пресс, работающий при помощи цилиндра двойного действия.
Гидростатическая трансмиссия	Для такого применения (лифт) Bezares может предложить минигидростанцию со встроенным двойным обратным клапаном, который обеспечивает удерживание груза при отключении электричества. Так же станция может быть укомплектована ручным насосом для таких случаев.

Заказать и купить гидростанцию Bezares вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России. Наверх

M-Line — модульная линейка решений для малых ГЭС компании Voith

Малые ГЭС практически бесконечны, экологически и коммерчески устойчивы

Комплексные решения «вода-провод», разработанные и изготовленные Voith.

Малые ГЭС обладают огромным потенциалом – тысячи существующих низконапорных ГЭС и недоиспользуемые ресурсы ждут модернизации или модернизации. Рекуперация энергии, а также новые участки русла реки обладают выдающимся потенциалом. Линейка продуктов M-Line представляет комплексные решения для устойчивого производства электроэнергии из этих ресурсов. Стандартизированные продукты для индивидуального применения предлагают привлекательное сочетание высокой производительности, качества и экономичности.

Преимущества малых гидроэлектростанций

• Экономическая эффективность
• Доступно по всему миру с преимуществами для удаленных сообществ
• Низкое воздействие на окружающую среду и риски
• Простота в эксплуатации и обслуживании
• Высококачественный энергоресурс
• Долгий срок службы электростанций
• Устойчивый возобновляемый ресурс с самым низким уровнем выбросов CO ₂ Занимаемая площадь

Ассортимент продукции M-Line

Во многих отношениях для малых гидроэлектростанций требуются разумные и инновационные, а также целостные концепции, позволяющие найти наилучшее решение для конкретного объекта и сэкономить время и деньги на всех аспектах проекта.

M-Line – модульные решения для гидроэлектростанций

Линия M состоит из упрощенных, строго стандартизированных турбогенераторных установок и вспомогательных систем. Система предварительно собрана, что позволяет быстро и легко монтировать ее на месте. Со встроенными элементами управления и исполнительными механизмами он представляет собой компактную и надежную систему «вода-провод».

M-Line Kaplan

Особенности конструкции

• Вертикальный блок Kaplan
• Двойное регулирование (направляющий аппарат и рабочее колесо)
• Синхронный генератор с прямой связью (редуктор как опция)
• Высокоэффективная гидравлическая конструкция
• Быстрое время монтажа благодаря предварительно собранным деталям на монтажной раме
• Модульная и компактная концепция

Технические характеристики

• Диапазон напора: от 2 до 10 м
• Диапазон расхода: от 2 до 20 м ³ /с
• Мощность: до 1 000 кВт

M-Line Фрэнсис

Особенности конструкции

• Горизонтальный узел Фрэнсиса
• Одинарное регулирование (направляющие лопатки)
• Синхронный генератор с прямой связью
• Высококачественная технология направляющих
• Оптимизированные и стандартизированные стальные детали
• Оптимизация вспомогательных систем

Технические характеристики

• Диапазон напора: от 20 до 80 м
• Диапазон расхода: от 0,25 до 3,80 м ³ /с
• Мощность: до 1 700 кВт

M-Line Pelton

Особенности конструкции

• Вертикальный узел Pelton
• От 3 до 6 форсунок
• Струйный дефлектор для сброса нагрузки
• Синхронный генератор с прямой связью
• Малогабаритный турбогенератор
• Оптимизация вспомогательных систем
• Модульная конструкция

Технические характеристики

• Диапазон напора: от 80 до 340 м
• Диапазон расхода: от 0,4 до 1,6 м ³ /с
• Мощность: до 4 750 кВт

StreamDiver – Гидроэнергетика с низким напором

StreamDiver отличается уникальной для всей отрасли конструкцией, позволяющей упростить всю конструкцию электростанции. Семейство продуктов StreamDiver охватывает множество областей применения. Не требуются системы смазки и водяного охлаждения, исполнительные системы управления и пуска сведены к минимуму. Гибкая и модульная интеграция в гражданскую инфраструктуру возможна благодаря модульной линейке, поскольку все сборки являются модульными и стандартизированными. Простота установки и обслуживания позволяет экономить средства на протяжении всего этапа проекта.

Конструктивные особенности

• Высокоэффективная пропеллерная турбина (регулировка рабочего колеса в качестве опции)
• Синхронный генератор с постоянными магнитами и прямым приводом
• Подшипник, смазываемый речной водой, с длительным сроком службы
• Работа без масла и смазки
• Модульная конструкция для объектов с высоким расходом (параллельная генерация нескольких блоков)
• Гражданские концепции с гибкой интеграцией в существующие конструкции
• Дополнительные опции, такие как регулируемая скорость и механизм аварийного останова

Технические характеристики

• Диапазон напора: до 12 м (возможно увеличение диапазона напора благодаря решениям InPipe)
• Диапазон расхода: до 23 м ³ /с
• Мощность: до 2 000 кВт

Узнайте больше о StreamDiver

Системы автоматизации — платформа низкого и среднего напряжения для всех продуктов M-Line

Система автоматизации представляет собой стандартизированную платформу низкого и среднего напряжения для всех продуктов M-Line. Концепция дизайна сводит к минимуму сложность за счет сосредоточения внимания только на обязательных системах. Дополнительные функции и системы могут быть добавлены в качестве опций для учета местных сетевых норм или предпочтений клиентов.

Функции

• Распределительное устройство низкого напряжения
• Защита и синхронизация устройств и линий
• Центральное управление установкой (общие функции управления)
• Автоматический регулятор напряжения (АРН)
• Вспомогательный источник переменного/постоянного тока
• Система сигнализации и удаленного мониторинга
• Дополнительные опции для автономной работы, ИБП, регулируемая скорость, дополнительное возбуждение и автономные контейнерные решения

Правильные решения для любого применения

M-Line – преимущества, определяющие разницу

Экономичный

Обеспечение жизнеспособности проектов

• Сокращение сроков выполнения проекта и строительства благодаря стандартной и предварительно смонтированной системе
• Ориентация на общую стоимость владения
• Инновационные, компактные и модульные конструкции

Просто надежно

Проверенная технология

• Испытано и изготовлено в соответствии с мировыми стандартами Voith
• Уменьшенный размер по сравнению с современными конструкциями
• Многолетний опыт с сотнями рекомендаций и глобальной сетью

Экологичность

В гармонии с природой

• Безмасляные конструкции
• Небольшие и компактные решения для удаленных районов
• Дизайн птичника, безопасный для рыб
• Устойчивый возобновляемый источник энергии

Взгляните на наш глобальный опыт

Рынок малых гидроэлектростанций очень динамичен. Необходимы быстрые и инновационные решения в сочетании с высокой эффективностью и надежностью. В M-Line мы учитываем это изменение и устанавливаем новые стандарты.

Флориан Трост, Эксперт по продукции Фрэнсис турбины

Флорешты 1 — Блок 3 (Румыния)

• Горизонтальный блок Фрэнсиса
• Блок Фрэнсиса с низким напором
• Комплексное водоснабжение от Voith (механический и электрический объем)

Ногейра (Бразилия)

• Блок StreamDiver с низким напором

Бабино Поле (Черногория)

• Высоконапорный турбогенератор с вспомогательным оборудованием
• 3 и 6 вертикальных форсунок Пелтон
• Турбина Пельтона без дефлектора струи

Voith — ваш партнер по подключению воды к сети на протяжении всего проекта — и после

Ваше контактное лицо по решениям M-Line – чем мы можем вам помочь?

Свяжитесь с нашими экспертами

Сеть экспертов Voith меняет мир к лучшему

Решения для малой гидроэнергетики из одних рук

Малые гидроэлектростанции Voith — это сложные и надежные решения для устойчивого энергоснабжения. Наши специалисты компании Voith готовы сопровождать вас от выбора продукции до запуска в эксплуатацию, вплоть до технического обслуживания и модернизации.

Узнайте больше о Малой ГЭС

Малая гидроэнергетика | Решения для электростанций

Siemens Energy имеет более

0

Использование силы воды

Глобальное изменение климата требует новых и более экологичных методов производства электроэнергии. При этом каждая инвестиция в электростанцию ​​должна окупаться в течение определенного периода времени. Использование огромной силы воды — одна из старейших идей человечества по преобразованию энергии — может сочетать в себе как экологичное, так и экономичное производство электроэнергии. Современные технологии малых гидроэлектростанций от Siemens Energy помогают раскрыть этот потенциал и позволяют инвестировать средства в экологически нейтральную генерацию электроэнергии и работать на конкурентной основе.

Компания «Сименс Энергетика» продемонстрировала свои основные компетенции в области гидроэнергетики, как в решениях по подключению воды к электросети, так и в модернизации электростанций на более чем 1000 малых гидроэлектростанций по всему миру. Опыт «Сименс Энерджи» в области малых гидроэлектростанций включает в себя проектирование, поставку, монтаж и ввод в эксплуатацию, а также сервисное обслуживание. Малые гидроэлектростанции Siemens Energy сегодня производят более 5000 мегаватт электроэнергии по всему миру. Мы являемся надежным партнером для комплексных и индивидуальных решений «под ключ» для малых гидроэлектростанций.

• Водопроводные решения для малых ГЭС
• Индивидуальный дизайн и проектирование в соответствии с индивидуальными потребностями
• Модернизация и обслуживание существующих заводов с минимальными потерями продукции
• Локальная поддержка, техническое обслуживание и обслуживание для обеспечения максимальной доступности
• Высочайшая степень эксплуатационной безопасности и эффективности даже для самых маленьких установок
• Цифровые решения для оптимизации вашего завода/парка, например. с помощью цифровых двойников

«Сименс Энергетика» предлагает широкий портфель цифровых решений с ощутимыми результатами, ориентированными на генерирующие блоки, электростанции или весь парк электростанций.

Эти решения повышают прозрачность, доступность, управление операциями и производительность предприятия.

Решения для автопарка, например, могут быть основаны на собственной ИТ-инфраструктуре клиента или поддерживаться облачными открытыми операционными системами IoT.

Sipocon-H Optimizer, например, создает цифровой двойник вашего единственного генераторного блока и помогает оптимизировать рабочие параметры блока. Может использоваться как на новых, так и на старых электростанциях. Но, как следствие, повышение эффективности обеспечит более высокий доход.

Изменение климата, рост глобального спроса на энергию и цифровизация приводят к новым руководящим принципам для участников энергетического рынка. Гибридные решения Siemens Energy — это способ реализовать эти новые принципы и совместно создать вашу обезуглероженную энергетическую систему для перехода к более устойчивому миру. Он охватывает сочетание с существующими активами, интеграцию возобновляемых источников энергии всех видов и простое управление сложными энергетическими системами и позволяет нашим клиентам интегрировать несколько технологий в одну оптимизированную энергетическую систему.
Имеющиеся решения для хранения, такие как батареи, конденсаторы, механические и тепловые системы хранения, доступны и могут быть включены в гибридные решения.
Эта комбинация увеличивает вашу гибкость и адаптацию к потребностям рынка.

Гибридные решения

Siemens Energy предлагает комплексные решения для малых гидроэлектростанций единичной мощностью до 30 МВт. Мы адаптируем каждое решение в отношении дизайна и оборудования, чтобы найти лучшее решение для каждого клиента. Наш объем поставки охватывает все необходимые компоненты установки, такие как турбины или клапаны, генераторы, трансформаторы, все виды распределительных устройств, системы управления и регуляторы турбин, системы защиты и все вспомогательные системы электростанций.

Многие малые гидроэлектростанции, построенные в начале 20-го века, были либо закрыты, либо работают неэффективно из-за высокой потребности в рабочей силе и устаревших технологий. Это не обязательно так, поскольку модернизация или модернизация часто окупаются всего за несколько лет. Siemens Energy может использовать многолетний опыт модернизации малых гидроэлектростанций. Мы предлагаем индивидуальные решения с минимальными требованиями к бюджету, сочетая существующее оборудование с новейшими и наиболее эффективными компонентами. Мы используем подходящие детали и оборудование, чтобы свести к минимуму ваши реинвестиционные затраты. Благодаря нашим коротким срокам поставки и высокой степени эксплуатационной безопасности, мы можем выполнить модернизацию вашего завода очень экономично.

Электрооборудование малых ГЭС в процессе эксплуатации подвергается многочисленным нагрузкам. Это может повлиять на надежность работы. Siemens Energy может помочь вам протестировать ваше оборудование, чтобы снизить риск незапланированных отключений.

Диагностика состояния диэлектрика для обмоток статора генераторов

Мы предлагаем комплексную диагностику состояния покоя для всех моделей генераторов. Возможные повреждения, например, обмотки статора, могут быть обнаружены на ранней стадии на основе анализа, и меры могут быть определены даже во время осмотра. В стандартном случае диагностика состояния покоя включает частичные разряды, коэффициент потерь и измерение тока изоляции. Объем испытаний может быть дополнен высоковольтными испытаниями или другими критериями по мере необходимости.

Услуги по электрооборудованию

Siemens Energy предлагает все сопутствующие услуги по электрооборудованию гидроэлектростанций, например,

• частое тестирование и проверка настроек системы защиты, требуемых законом
• измерение сопротивления заземления
• Измерение сопротивления изоляции

Распределительная подстанция среднего и высокого напряжения

Присоединение к сети требует проверенных технологий с конкурентоспособными продуктами для решений среднего и высокого напряжения.

Наша разработка сочетает в себе высокодоступное и эффективное, компактное и надежное распределительное оборудование среднего и высокого напряжения с воздушной и элегазовой изоляцией.

Генератор и системы возбуждения

Мощные пакеты для всех приложений

Компания «Сименс Энерджи» предлагает своим клиентам индивидуальные генераторные установки для новых проектов и проектов модернизации, включая наши передовые системы возбуждения, Thyripol и Digureg.

Трансформаторы

Уникально разработанные продукты для вашей малой гидроэлектростанции

Каждый отдельный трансформатор проектируется с учетом индивидуальных факторов, таких как требования к напряжению и мощности, климатические условия, топография системы, ограничения по уровню шума и т.д.

Вспомогательные устройства и весы заводского оборудования

Один партнер для всех нужд, связанных с электростанцией

Компания «Сименс Энерджи» является вашим партнером в области защиты, оборудования для обнаружения пожара, систем безопасности, систем отопления, охлаждения и смазки.

Вспомогательные устройства низкого напряжения и аккумуляторные системы

Индивидуальные разработки и продукты для безопасной и надежной работы вашей малой гидроэлектростанции

Мы поставляем индивидуально разработанные и спроектированные вспомогательные устройства для установок переменного/постоянного тока, центры управления двигателями, кабели и т. д.

Турбины от ведущих производителей

Решения для всех типов турбин гарантируют индивидуальные решения

Чтобы обеспечить наших клиентов «лучшими в своем классе» решениями и современными технологиями, мы сотрудничаем с ведущими производителями турбин в разработке наилучшего решения для вашей гидроэлектростанции.

Автоматика и защита

Мы опираемся на многолетний опыт и сотни малых гидроэлектростанций, установленных по всему миру.

Siemens Energy предлагает самые современные системы автоматизации и управления технологическими процессами с высочайшей эффективностью, контролем и защитой машин.

Распределительная подстанция среднего и высокого напряжения

Присоединение к сети требует проверенных технологий с конкурентоспособными продуктами для решений среднего и высокого напряжения

Получить дополнительную информацию

Подключение к сети требует проверенных технологий с конкурентоспособными продуктами для решений среднего и высокого напряжения.

Наши разработки сочетают в себе высокодоступное и эффективное, компактное и надежное распределительное оборудование среднего и высокого напряжения с воздушной и элегазовой изоляцией.

Генератор и системы возбуждения

Блоки питания для всех приложений

Получить дополнительную информацию

Мощные пакеты для всех приложений

Компания «Сименс Энерджи» предлагает своим клиентам индивидуальные генераторные установки для новых проектов и проектов модернизации, включая наши передовые системы возбуждения, Thyripol и Digureg.

Трансформаторы

Уникально разработанные продукты для малых гидроэлектростанций

Получить дополнительную информацию

Уникально разработанные продукты для вашей малой гидроэлектростанции

Каждый отдельный трансформатор проектируется с учетом индивидуальных факторов, таких как требования к напряжению и мощности, климатические условия, топография системы, ограничения по уровню шума и т.д.

Вспомогательные устройства и остальное оборудование станции

Один партнер для всех нужд, связанных с электростанцией

Получить дополнительную информацию

Один партнер для всех нужд, связанных с электростанцией

Компания «Сименс Энерджи» является вашим партнером в области защиты, оборудования для обнаружения пожара, систем безопасности, систем отопления, охлаждения и смазки.

Вспомогательные устройства низкого напряжения и аккумуляторные системы

Индивидуальные разработки и продукты для безопасной и надежной работы вашей малой гидроэлектростанции

Получить дополнительную информацию

Индивидуальные разработки и продукты для безопасной и надежной работы вашей малой гидроэлектростанции

Мы поставляем индивидуально разработанные и спроектированные вспомогательные устройства для установок переменного/постоянного тока, центры управления двигателями, кабели и т. д.

Турбина от ведущих производителей

Решения для всех типов турбин обеспечивают индивидуальные решения

Получить дополнительную информацию

Решения для всех типов турбин гарантируют индивидуальные решения

Чтобы обеспечить наших клиентов «лучшими в своем классе» решениями и передовыми технологиями, мы сотрудничаем с ведущими производителями турбин в разработке наилучшего решения для вашей гидроэлектростанции.

Автоматизация и защита

Мы опираемся на многолетний опыт и сотни малых гидроэлектростанций, установленных по всему миру

Получить дополнительную информацию

Мы опираемся на многолетний опыт и сотни малых гидроэлектростанций, установленных по всему миру.

Siemens Energy предлагает современные системы автоматизации и управления технологическими процессами с высочайшей эффективностью, контролем и защитой машин.

Исторические справки Первая гидроэлектростанция Siemens Energy уже была запущена в 1878 году. Наши исторические истории успеха подчеркивают наш обширный опыт в области малой гидроэнергетики.
