Как рассчитать короб для сабвуфера — Лада Приора Хэтчбек, 1.6 л., 2013 года на DRIVE2

При изготовлении самодельного корпусного сабвуфера для автомобиля всегда встает вопрос. Как рассчитать короб для сабвуфера: сравнение фазоинвертора и закрытого ящика

Как правильно рассчитать объем короба для сабвуфера. Какие параметры влияют на звучание сабвуфера в закрытом ящике и фазоинверторе. Какой тип короба лучше выбрать для разных стилей музыки. Каковы оптимальные размеры портов для фазоинвертора.

Содержание

Основные типы акустического оформления сабвуферов

При выборе акустического оформления для сабвуфера автолюбители чаще всего рассматривают два основных варианта:

  • Закрытый ящик (ЗЯ)
  • Фазоинвертор (ФИ)

Оба типа имеют свои преимущества и недостатки. Выбор во многом зависит от предпочтений в звучании и особенностей конкретной аудиосистемы. Рассмотрим особенности каждого типа подробнее.

Закрытый ящик для сабвуфера

Закрытый ящик — самый простой тип акустического оформления. Его конструкция представляет собой герметичный короб, в который устанавливается динамик.

Преимущества закрытого ящика:

  • Простота расчета и изготовления
  • Компактные размеры
  • Хорошие импульсные характеристики
  • Четкий и быстрый бас

Недостатки:

  • Низкий КПД по сравнению с фазоинвертором
  • Меньшее звуковое давление

Закрытый ящик хорошо подходит для воспроизведения рока, джаза, клубной музыки. Он обеспечивает четкий и собранный бас.


Рекомендуемые объемы для закрытого ящика:

  • 8″ сабвуфер — 8-12 л
  • 10″ сабвуфер — 13-23 л
  • 12″ сабвуфер — 24-37 л
  • 15″ сабвуфер — 38-57 л
  • 18″ сабвуфер — 58-80 л

Объем влияет на настройку закрытого ящика. Больший объем дает более мягкий бас, меньший — более четкий и быстрый.

Фазоинвертор для сабвуфера

Фазоинвертор сложнее в расчете и изготовлении, но имеет ряд преимуществ:

Плюсы фазоинвертора:

  • Высокий КПД и эффективность
  • Большее звуковое давление
  • Возможность перенастройки
  • Хорошее охлаждение динамика

Минусы фазоинвертора:

  • Менее четкий и быстрый бас
  • Большие габариты
  • Сложность расчета и изготовления

Фазоинвертор подходит для прослушивания рэпа, электронной и клубной музыки, где важен громкий и выраженный бас.

Рекомендуемые объемы для фазоинвертора:

  • 8″ сабвуфер — 20-33 л
  • 10″ сабвуфер — 34-46 л
  • 12″ сабвуфер — 47-78 л
  • 15″ сабвуфер — 79-120 л
  • 18″ сабвуфер — 120-170 л

Как правильно рассчитать короб для сабвуфера

Для точного расчета короба необходимо учитывать следующие параметры:


  • Параметры Тиля-Смолла динамика (Vas, Qts, Fs)
  • Размер динамика
  • Желаемый тип оформления (ЗЯ или ФИ)
  • Предпочитаемый характер звучания
  • Мощность усилителя

Для расчета рекомендуется использовать специализированные программы, например JBL SpeakerShop или WinISD. Они позволяют смоделировать АЧХ сабвуфера и подобрать оптимальные параметры короба.

Основные этапы расчета короба:

  1. Ввод параметров динамика
  2. Выбор типа оформления
  3. Настройка объема и параметров порта (для ФИ)
  4. Анализ полученной АЧХ
  5. Корректировка параметров для получения желаемой характеристики

Какие факторы влияют на звучание сабвуфера

На конечное звучание сабвуфера оказывают влияние следующие факторы:

  • Объем короба — влияет на частоту настройки и характер баса
  • Тип оформления (ЗЯ или ФИ) — определяет эффективность и четкость баса
  • Параметры порта в ФИ — влияют на АЧХ и эффективность
  • Жесткость конструкции короба — от этого зависит отсутствие призвуков
  • Демпфирование внутренних стенок — влияет на подавление стоячих волн

Как правильно выбрать объем короба для сабвуфера. Для закрытого ящика увеличение объема дает более мягкий и глубокий бас, но снижает его четкость. Уменьшение объема делает бас более собранным и четким, но менее глубоким.


В фазоинверторе больший объем позволяет получить более низкую настройку и глубокий бас. Меньший объем дает более высокую настройку и подчеркнутый бас в среднем диапазоне.

Расчет порта для фазоинвертора

При расчете фазоинвертора важно правильно подобрать параметры порта:

Рекомендуемая площадь сечения порта:

  • 8″ сабвуфер — 60-115 см²
  • 10″ сабвуфер — 100-160 см²
  • 12″ сабвуфер — 140-270 см²
  • 15″ сабвуфер — 240-420 см²
  • 18″ сабвуфер — 360-580 см²

Длина порта влияет на частоту настройки фазоинвертора. Чем длиннее порт, тем ниже частота настройки. При слишком коротком порте могут возникать турбулентные шумы.

Какой тип короба выбрать

Выбор типа короба зависит от следующих факторов:

  • Предпочитаемые музыкальные стили
  • Требования к громкости и звуковому давлению
  • Доступное место для установки
  • Мощность усилителя

Закрытый ящик подойдет для любителей четкого и собранного баса, а также при ограниченном пространстве для установки. Фазоинвертор лучше выбрать при необходимости получить максимальное звуковое давление.


Программы для расчета короба сабвуфера

Для точного расчета параметров короба рекомендуется использовать специализированное ПО:

  • JBL SpeakerShop — позволяет моделировать различные типы оформлений
  • WinISD — мощная программа для расчета АЧХ и параметров корпуса
  • BassBox Pro — профессиональное ПО для проектирования акустических систем

Эти программы позволяют быстро рассчитать оптимальные параметры короба на основе характеристик конкретного динамика и получить прогнозируемую АЧХ системы.

Заключение

Правильный расчет короба для сабвуфера — важный этап в построении качественной аудиосистемы. Учет всех факторов позволит получить максимум от имеющегося динамика и добиться желаемого звучания. При отсутствии опыта рекомендуется обратиться к специалистам или воспользоваться специализированным программным обеспечением для расчетов.


Как рассчитать короб для сабвуфера — Лада Приора Хэтчбек, 1.6 л., 2013 года на DRIVE2

При изготовлении самодельного корпусного сабвуфера для автомобиля всегда встает вопрос: как рассчитать корпус для сабвуфера?Для начала если неизвестен объем необходимо рассчитать объем короба для сабвуфера и затем, уже зная его сделать расчет короба для сабвуфера.

Можно сказать с некоторой натяжкой, что когда известен объем корпуса, то форма этого корпуса на звучание не влияет.
Существуют различные программы для расчета короба для сабвуфера (программа для расчета корпуса сабвуфера– «JBL SpeakerShop» или «Winisd beta». ), но можно просто расчет произвести, самостоятельно зная, что объем равен V=h x L x A (где h это высота, L -длина, А — ширина).

Для примера, как рассчитать короб для сабвуфера, если для 12 дюймового сабвуфера (305 мм), рекомендуемый объем 45 л. Измеренная допустимая высота для корпуса в автомобиле, 340 мм (h=340 мм), длина 680 мм (L=680 мм), рассчитаем ширину.

А=V/Lxh

Допустимая высота (h) для места в автомобиле h=340 мм=34 см=0,34 м, а допустимая длина L=680 мм=68 см=0,68м.

1 литр = 1•10−3 м³ 1 л = 0.001 м³ тогда V= 45 л = 0,045 м³

Не забудьте, что есть внутренний и внешний объем, поэтому учитывать необходимо толщину материала, из которого делают сабвуферный короб.

Если короб делают из МДФ с толщиной в 2 мм (0,02м), тогда уменьшаем измеренные величины высоты и длины на толщину МДФ с обеих сторон и рассчитываем внутренний объем.

h = 0,34м -0,02 х 2= 0,3м; L = 0,68м – 0,04м = 0,64м.

Кроме этого необходимо учесть при расчете и объем используемых при изготовлении корпуса внутренних распорок. Предположим в качестве распорок используем брус с толщиной 3 см на 3см, тогда получится 4 бруска с длиной 0,64м (длина L =0,64м) и 4 бруска с длиной 0,24м (длина получившееся из высоты «h» уменьшенной на 3 см с обеих сторон 0,3 – 0,03 х 2 = 0,24). Пока учитывать внутренние распорки по бокам не будем. Объем, который будет у распорок в этом случае — V=(0,03 x 0,03 x 0,64) x 4 +(0,03 x 0,03 x0,24) x4=0,003168 м³. Тогда увеличиваем объем короба на объем распорок. V= 0,048168 м³ А = V/L x h = 0, 048168м³ /0,3м x 0,64 = 0,2509м Если объём увеличить и на объем распорок боковых тогда, А=0,255 м.

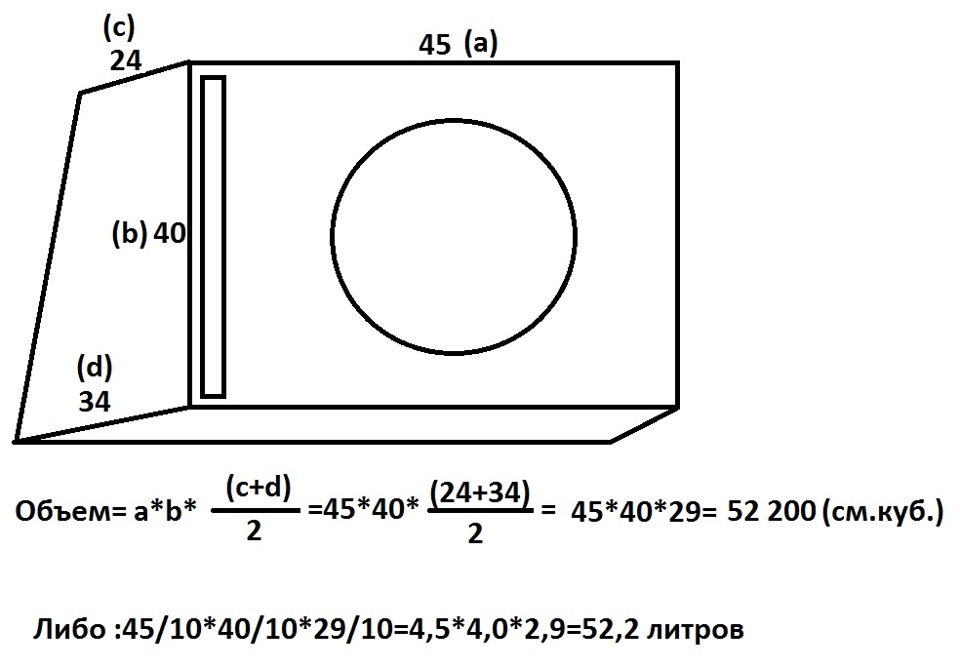

Хотим сделать сабвуферный корпус с чуть наклоненной передней стенкой, в этом случае длины боковых стенок изменятся: если, А=0,255 м, тогда А= а + b / 2= 0,33 + 0,18 /2=0,255 , то есть уменьшите величину длины «b» на величину на которую увеличите величину «а».


Если необходимо рассчитать объем короба для сабвуфера сложной формы, к примеру, корпус сабвуфера устанавливается в нишу крыла, и будет иметь сложную геометрическую форму, повторяя геометрию ниши, при этом задняя часть корпуса сабвуфера имеет разные формы.

В этом случае придётся рассчитывать корпус сабвуфера по частям, считая отдельно объемы «1» и «2» частей.

www.drive2.ru

Как рассчитать короб для сабвуфера ⋆ Doctor BASS

Расчет короба для сабвуфера

Итак, вы определились с сабвуфером, подобрали к нему усилитель, выбрали акустическое оформление и решили самостоятельно изготовить корпус. Перед тем как создать чертеж вам нужно рассчитать короб для сабвуфера, то есть получить исходные данные. Для закрытого ящика — это объем; для фазоинвертора — это объем корпуса, площадь сечения порта и его длина; для четвертьволнового резонатора — длина и площадь сечения тоннеля; для бандпассов — объем отсеков, площадь и длина портов, форма корпуса. Все эти параметры нужно рассчитать и для этого применяются специальные программы. Основой для всех калькуляций являются параметры Тиля — Смолла.

Смысл правильного расчета сабвуфера заключается в том, что бы спроектировать такое оформление, в котором динамик будет выдавать бас, подходящий для ваших вкусов и музыкальных предпочтений. Например, для закрытого ящика плавность АЧХ и характер звучания будет зависеть от объема корпуса, который вам нужно будет подобрать исходя из характеристик вашего сабвуферного динамика; для фазоинвертора частота настройки и горб АЧХ зависит от объема корпуса, объема порта, его длины формы и сечения и т.д.

Программы для расчета корпуса сабвуфера

JBL speaker shop

Программа для расчета оформления динамиков и сабвуферов в частности. Программка старая и не работает с последними операционками, но до сих пор лучше ничего не придумано, по этому приходится применять небольшие ухищрения для работы. Программа строит графики АЧХ, учитывает передаточную функцию салона, учитывает параметры Тиля — Смолла — то есть все что нужно, чтобы правильно рассчитать короб для сабвуфера.

BassBox 6 Pro

Программа для расчета сабвуферов, работает на основах JBL speakershop, в 5й версии у них был  даже одинаковый интерфейс — в 6й его изменили. Но программа работает хорошо и кому-то возможно будет удобнее работать с ней.





Bassport

Узконаправленная  программа, предназначена для  расчета портов фазоинвертора, корпус в ней не рассчитать. Все внимание направлено на проектирование портов, учитывает воздушные потоки, формы,  расстояния до стенок и перегородок.



UniBox (Unified Box Model)

Очень простая программка, работает на  Microsoft Windows Excel 2000. Может симулировать уровень звукового давления, кривую импеданса динамиков, АЧХ и т.п.


Скачать программы в разделе ЗАГРУЗКИ


Какую программу выбрать

Для расчета корпуса сабвуфера мы рекомендуем пользоваться JBL speakershop или BassBox 6 Pro:

Объем корпуса и площадь порта для сабвуфера

Фундаментом для расчета является объем предполагаемого корпуса, а от него зависит площадь порта.

Любой корпус содержит в себе какой-то объем воздуха. Так вот на определение оптимального размера влияет большое количество факторов:  это ход  динамика, резонансная частота, мощность, передаточная функция салона, сама настройка корпуса и т.п.  Тем не менее, проходя через воронку всех этих зависимостей, на выходе проявляются какие-то общие результаты и диапазоны, которые и применяются для первоначального определения объема. Диапазоны эти привязаны к площади диффузора динамика, как к одному из основных параметров. Даны они в кубофутах, это результаты множества опытов энтузиастов АЗ по всему миру, но нужно отметить что наибольший вклад внесли конечно американские коллеги. Такие диапазоны стали формироваться на американских форумах с начала 2000 годов, так же сюда замешаны общие рекомендации разных производителей и вот выведены примерные значения, которые все это время проверялись практикой и незначительно корректировались.

Если перевести в понятные нам литры, то получатся вот такие цифры.

Это лишь примерные рамки для отправной точки расчетов. Так как зависимостей очень много, и разные динамики в одном и том же объеме будут играть по разному. Так же один и тот же корпус в разных системах так же будет звучать по разному. Так вот для нахождения оптимального объема нужно учесть основные факторы, которые влияют на поведение сабвуфера.

Расчет корпуса закрытого ящика

Объем закрытого ящика влияет на итоговую резонансную частоту и добротность динамика.  И от этого будет зависеть на сколько динамик будет низко играть  и какой будет характер звучания.

Как ориентироваться в представленном диапазоне.

1) Смотрите на линию рассчитанной АЧХ в программе для расчета и подбирайте  тот предполагаемый график звучания, который вам подходит.

2) Так же ориентируйтесь на такой объем, что бы итоговая добротность была близка к 0,7.

3) Учитывайте мощность. В случае если усилитель у вас чуть меньше РМС сабвуфера и соответственно связка будет настроена на номинал усилителя. Двигайтесь в большую сторону, если же усилитель настроен на номинал динамика или просто равен по заявленной мощности сабвуферу – берите среднее значение. Если же вы очень опытный любитель АЗ и учли подъемы импеданса понижения напряжения и тп. и настроили мощный усилитель выше заявленного номинала динамика, что бы выжать из сабвуфера максимум, тогда ужимайте объем.

Чем больше объём ящика, тем легче двигаться диффузору и тем эффективность больше что и нужно на сравнительно малой мощности. Меньший  же объем имеет большую упругость и будет являться своего рода подушкой безопасности для динамика, что нужно на повышенных мощностях.  Это относится не только к ЗЯ но и к ФИ так как большой объем при высокой мощности может приводить к не достаточному демпфированию динамика на частоте настройки или превышению хода на других частотах.

К примеру, возьмем 10 саб с RMS 300 Вт, а усилитель — 250 Вт. В таком случае ориентируйтесь на объем в районе 18-20 литров.

Но при этом не забывайте про добротность и примерную АЧХ.  Вот среди этих параметров и нужно искать компромисс.

Расчет корпуса фазоинвертора

В случае с объемом действуйте так же как с ЗЯ. Только вместо добротности добавляется зависимость объема от настройки корпуса. Настройкой называют частоту, на которой сабвуфер будет наиболее эффективно работать, а соответственно и громче играть.

Настройка корпуса выбирается из музыкальных предпочтений. Если грубо то Low, srewed и всевозможные заниженные треки это 27-33 Гц; рэп, дабстеп и тп. 30-37 гц; джаз, рок инструментал, клубная музыка 40-45 Гц; а если всего понемногу – это 35-40 Гц.

Общее такое правило, чем ниже настройка, тем больше объем. Это связано с резонансной частой, а так же дает меньшее удлинение порта при понижении настройки.

Ориентируйтесь на максимум объема для настройки ниже 30 Гц и на минимум при настройке свыше 40 Гц.

Таким образом, при определении объема в представленных диапазонах ищите компромисс между мощностью настройкой и формой АЧХ.

Для фазоинвертора нужно еще определять площадь порта. Вообще основная задача, сделать порт таким, чтобы скорость в нем не превышала определенных значений, после которых, могут появляться шумы или чтобы он не запер ящик. Либо чтобы порт не был слишком большим, для правильной нагрузки сабвуфера.

Существует общая рекомендация  12 – 16 дюймов на кубофут. То опять же примерный диапазон. И площадь порта зависит, в том числе от мощности сабовой связки и чем итоговая мощность выше, тем больше нужен порт и наоборот. На слабых мощностях большой порт не нужен. Но это не все,  тут еще нужно учитывать форму порта, внутреннюю его площадь, шероховатость и тп. Как видите, опять все уходит гораздо глубже и из теории можно не выбраться. К счастью существует безопасное значение это как раз верхнее значение рекомендаций 16 квадратных дюймов на 1 кубофут объема или 3,65 кв.см. на 1 литр объема для щели. Для круглого порта можно использовать 3,2 3,65 кв.см. на литр. Эти значения гарантированно дадут вам порт, который будет хорошо работать в абсолютном большинстве переменных, даже не смотря на некоторые допущения и опускание некоторых зависимостей.

В принципе с опытом приходит понимание, где можно уменьшить порт, возможно для экономии места или иногда нужно правильно нагрузить связку на малой мощности. Но и данные рекомендации на 1 литр  не разочаруют и это отношение можно применять практически всегда.

Итоги

Итак, подведем итог. Чтобы подобрать объем для закрытого ящика определяемся с размером динамика и, учитывая итоговую добротность , мощность и разумеется саму АЧХ  выбираем объем из предложенного диапазона.

Для объема фазоинвертора берем во внимание АЧХ, мощность и желаемую настройку. Чтобы найти площадь порта в квадратных сантиметрах умножаем объем на 3 ,65. А длину уже считаем в программе для расчета которая вам нравится.

Видео

Представленные ниже видеоролики еще больше помогут вам в понимании принципов расчета сабвуферов. Но если вдруг, у вас нет времени или вы попросту не хотите разбираться, то можете заказать расчет у нас. Это услуга есть в нашей группе в ВК — вот ссылка на заявку.

Видео о выборе объема и порта:

Ролик о том, как преобразовать нужный объем в размеры будущего ящика:

Удачи в расчетах!

Читайте еще:

Жмите на кнопку, что бы поделиться материалом:

Facebook

Twitter

Вконтакте

Одноклассники

doctorbass.ru

Как рассчитать короб для сабвуфера своими руками — Лада 2112, 1.7 л., 2003 года на DRIVE2

Когда-то встала задача сделать хороший и качественный звук в своей машине, в дополнение к колонкам, решил что для НЧ звучание, мне необходим сабвуфер. Но от готового решения купить готовый сабвуфер заставило отказаться цена, и материалы короба.Качественным будет сделать сабвуфер своими руками. И начал с расчета короба под нч динамик.

сабвуфер

Итак, представляю вашему вниманию Динамик HERTZ ES 300.

HERTZ ES 300

300

Общие характеристики:
Тип сабвуфер
Типоразмер 30 см (12 дюйм.)
Количество полос 1
Мощность 350 Вт (номинальная), 700 Вт (максимальная)
Чувствительность 92 дБ
Диапазон воспроизводимых частот 25 — 250 Гц
Импеданс 4 Ом

Сабвуфер:
Корпус нет
Рекомендуемый корпус закрытый ящик, фазоинверторный

НЧ-динамик:
Размеры 300 мм
Материал диффузора пресованная целлюлоза
Материал подвеса пористая резина
Установочная глубина 141 мм
Установочное отверстие 276 мм

Электро-акустические параметры:

Электро-акустические параметры:

Теперь необходимо знать какого типа бывают короба сабов.

Есть ЗЯ (самая простая кострукция, из названия все понятно), есть ФИ (Фазоинвертор) ЗЯ но с портом (порт бывает круглый(кусок трубы пластиковой) или щелевой (внутри короба делают дополнительные стенки определенной длины и объема, так же есть рупор, есть ЧВ(как я называю багажник давай до свидания) и многое другое. Я для себя выбрал ФИ самое приемлемое для меня. Позже через годик сделаю ФИ с двумя динами. Но сейчас не об этом. Тип Корпуса выбран.
Теперь необходимо прикинуть чистый объем ( у меня он 50 литров) и в зависимости от музыки которую вы слушаете выбираем частоту порта ( у меня 35 ГЦ, что то среднее и более для всех форматов музыки).
Далее скачал программу JBL SpeakerShop абсолютно бесплатная. Пользуясь мануалом, а именно

Я ввел даныые своего динамика желаемый чистый объем и настройку порта.
Подводя итоги:
Чистый объем — 50 литров
Нстройка 35 Гц
Порт — 5×32 см
Длина порта — 70 см
Зная это открываем следующее видео и расчитываем короб

Вот что у меня получилось

Вот что у меня получилось

www.drive2.ru

Как рассчитать ЗЯ под сабвуфер.Пособие для новичков — Mercedes Vito, 2.2 л., 2002 года на DRIVE2

Приветствую читателей моего БЖ.Всё больше и больше просьб помощи от новичков я стал наблюдать на ресурсах, касающихся автозвука.Эти просьбы заключаются в помощи расчета коробов для сабвуферов, предпочтительно ФИ и ЗЯ.Здесь я хочу ознакомить с азами расчета оформления ЗЯ(закрытый ящик, кто не догадался).УТОЧНЕНИЕ-МЫ ВЫЧИСЛЯЕМ ЧИСТЫЙ ОБЪЕМ, ЭТО ЗНАЧИТ БЕЗ УЧЕТА ОБЪЕМА, КОТОРЫЙ ВЫТЕСНЯЕТ ДИНАМИК, ЧТОБЫ УЧЕСТЬ И ДИНАМИК, ТОГДА ПРИБАВЛЯЕМ ОБЪЕМ САМОГО ДИНАМИКА К ОБЪЕМУ ЯЩИКА.Для расчета нам понадобятся:
1)Программа JBL SpeakerShop
(думаю сможете найти и скачать).Для пользователей ОС Vista и далее может наблюдаться некорректная работа программы, она может проявиться в изменении единиц измерения, учтите это и воспользуйтесь конвертером величин
2)Параметры динамика, а именно, Vas-эквивалентный объем, Qts-добротность, Fs-резонансная частота.(некоторые производители указывает только эти 3 параметра, например Урал)
Всё необходимое есть.Итак, приступим.
В первую очередь нужно поставить галочку около значка «автомобиль», с этого момента мы начинаем учитывать передаточную функцию салона, короче говоря, мы строим ящик для авто.

Далее нажимаем в верхней строке кнопку File затем New Design и получаем это окошко


Здесь и вводим все параметры, которые есть для нашего динамика.Основные три я подчеркнул.
Вводим, в моем случае это дин Ural as-d12.3

После ввода параметров нажимаем Accept
Видим следующее.

Нас интересует область, выделенная красным, это область ЗЯ
Программа выдает нам параметры Optimum, внизу этого столбца есть кнопка Plot, нажимаем ее.
Получаем график АЧХ, в «идеале» он должен быть прямой линией параллельной 0 Дб
В моем случае практически так и вышло.

Если АЧХ ровная, то поздравляю, Вы закончили расчет короба, вперед пилить)
Но не у всех так получается.Допустим АЧХ меня не устроила, нужно исправить, для этого я нажимаю на значок Custom, правее от Optimum и получаю новое окно


Желтым отмечено поле, котрое спрашивает Вас о том, будете ли Вы заполнять ящик материалами, например синтепон, там есть 4 варианта:1-без заполнения,2-минимальное,3-среднее и 4-максимальное, чем больше Вы напихаете туда барахла, тем мягче будет играть короб.
Я Выбрал без заполнения.Красным отмечен объем, тот который Вы можете задать для регулировки АЧХ(графика), именно этим путем мы и будем подгонять график под «идеальный».Вы можете добавлять или убавлять его до тех пор пока не получите нормальный график АЧХ.В моем случае я сделал 23 литра, вместо 21.66 предлагаемых и получил ровную по мне АЧХ, розовый цвет.

www.drive2.ru

Бесплатный калькулятор короба сабвуфера — Помощь

BOX

Тип (выпадающий список)

Тип короба. На данный момент доступны закрытый ящик и фазоинверторный.

Ширина (единица измерения — миллиметры)

Внешняя ширина короба. При выборе данного параметра стоит отталкиваться от размеров места, где будет устанавливаться готовый короб.

Высота (единица измерения — миллиметры)

Внешняя высота короба. При выборе данного параметра стоит отталкиваться от размеров места, где будет устанавливаться готовый короб.

Глубина (единица измерения — миллиметры)

Внешний размер глубины короба. Данный параметр считается автоматически, в расчете учитываются параметры: ширина короба, высота короба, общий внутренний объем, толщина материала.

Чистый внутренний объем (единица измерения — литры)

Чистый внутренний объем необходимый для динамика, без учета каких-либо других элементов, расположенных внутри короба. Выбирая значение, необходимо отталкиваться от Vas (эквивалентного объема) динамика или можете использовать наш калькулятор объема короба.

Рекомендованный чистый объем для закрытого ящика:

  • от 8 до 12 литров для одного 8 дюймового динамика
  • от 13 до 23 литров для одного 10 дюймового динамика
  • от 24 до 37 литров для одного 12 дюймового динамика
  • от 38 до 57 литров для одного 15 дюймового динамика
  • от 58 до 80 литров для одного 18 дюймового динамика

Рекомендованный чистый объем для фазоинверторного короба:

  • от 20 до 33 литров для одного 8 дюймового динамика
  • от 34 до 46 литров для одного 10 дюймового динамика
  • от 47 до 78 литров для одного 12 дюймового динамика
  • от 70 до 120 литров для одного 15 дюймового динамика
  • от 120 до 170 литров для одного 18 дюймового динамика

Общий внутренний объем (единица измерения — литры)

Внутренний «грязный» объем короба с учетом всех элементов расположенных внурти короба. Данный параметр считается автоматически, в расчете учитывается: чистый внутренний объем короба, вытесняемый объем портом и динамиком.

Толщина материала (единица измерения — миллиметры)

Толщина материала (фанеры, мдф), из которого будет изготавливаться короб.

subbox.pro

Короб для сабвуфера: Фазоинвертор, закрытый ящик, сравнение

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.


А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

  1. Несложный расчет;
  2. Несложная сборка;
  3. Маленький литраж готового короба, а следовательно компактность;
  4. Хорошие импульсивные характеристики;
  5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

  • для 8-дюймового сабвуфера (20 см) требуется  8-12 литров чистого объема,
  • для 10-дюймового (25 см)  13-23 литров чистого объема,
  • для 12-дюймового (30 см) 24-37 литров чистого объема,
  • для 15-дюймового (38 см) 38-57- литров чистого объема
  • а для 18-дюймового (46 см) потребуется  58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

  1. Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
  2. Несложный расчет корпуса;
  3. Перенастройка в случае необходимости. Это особенно важно для новичков;
  4. Хорошее охлаждение динамика.


Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

  • ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
  • Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
  • Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.


ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

  • для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
  • для 10-дюймового динамика (25 см) – 34-46 литров,
  • для 12-дюймового (30 см) – 47-78 литров,
  • для 15-дюймового (38 см) – 79-120 литров
  • и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки,  скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше.  Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.


Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Информация которую вы узнали отлично подойдет для тех кто хочется научиться считать короба самостоятельно.

caraudioinfo.ru

Расчет корпуса для сабвуфера с наклонной стенкой ⋆ Doctor BASS

Всем привет, в этой статье расскажу, как правильно рассчитать и спроектировать корпус с наклонной стенкой.

Имеется ввиду, что у нас есть рассчитанный объем для определенной настройки сабвуфера и нам необходимо определить размеры ящика, соответствующей вместимости. Если в размерах ошибиться и не выдержать заявленный объем, то и играть саб будет с другой настройкой и тогда пропадает весь смысл предварительных расчетов.

Угол наклона

Для начала определяемся с углом наклона стенки. Если делать ящик для удобства расположения за задними сиденьями, то наклон можно измерить с помощью картонного лекала или шаблона. Для этого нужно подставить лист картона и обрезать по сиденьям, так получим форму угла наклона. Останется померить его транспортиром.

Замер угла наклона с помощью картонного шаблона

А вообще, стандартом для не регулируемых сидений принят угол в 23° . Имеется ввиду угол от вертикали. Соответственно тот, который нужен нам, будет равен 67°.

Расчет корпуса

Теперь нужно определить, какие размеры будут ограничивать наш корпус с наклонной стенкой.

Основной параметр — это высота динамика, так как если сделать переднюю стенку (h) короче, то саб попросту не поместится. И лучше сделать небольшой запас по краям динамика.

Для расчета чертежа нужен еще один ограничивающий размер. Это может быть как ширина ящика (f), так и его глубина по основанию (b), либо по потолку (a).

Если задача  сделать ящик наименее глубоким, то в этом случае ограничивающим размером для нас станет монтажная глубина динамика.

Нужно, подобрать размер a так, чтобы магнит не упирался в заднюю стенку (c). Самое простое и эффективное решение — это выбрать размер a, равным монтажной глубине саба. Таким образом он точно не упрется в стенку, а скос добавит достаточное расстояние за магнитом.

Затем, нужно определить расстояние b. Его можно измерить таким же образом как и угол —  с помощью картонного шаблона. Но если такой возможности нет, то можно и вычислить.

Длина b рассчитывается через котангенс угла L. Зная котангенс этого угла, а так же размеры h и a вычисляется сторона b.

Развернуть расчет

Затем находим площадь трапеции a b c h.

Поделив имеющийся объем на эту площадь, получим  значение  f.

Но чтобы не тратить ваше время на мучительные попытки вспомнить тригонометрию, я убрал расчеты под кат, а для вас накидал вот такой удобный файлик.

Скачать файлик exel

В таблицу вводятся известные параметры и она посчитает  все остальные размеры.

Тут есть возможность считать форму по основанию через расстояние b, через a по потолку и через f, если нужно отталкиваться от ширины корпуса. Для каждого способа есть отдельная вкладка.

Сделать деталировку на корпус с наклонной стенкой посложнее чем стандартного, поэтому понятный чертеж очень поможет в этом деле. Обязательно обратите внимание, что рассчитываются внутренние размеры и при построении чертежа нужно будет учитывать толщину материала.

Видео

Посмотрите видео о том, как правильно рассчитать корпус с наклонной стенкой.

Удачных построений!


Читать еще:


Поделитесь материалом, если считаете его полезным:

Facebook

Twitter

Вконтакте

Одноклассники

doctorbass.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
