Измерение показателей качества электроэнергии в действующей распределительной сети

По материалам статьи “Power quality indices measurement in real distribution network”.
Автор: Велимир Стругар, дипломированный инженер, магистр электроинженерии,
Черногорское электрическое предприятие,
Отдел по распределению электроэнергии

Измерение качества электроэнергии

В статье представлена информация о влиянии различных устройств, эксплуатируемых в распределительной системе Черногорского электрического предприятия, а точнее, распределительной сети в городе Тивате. Измерения в Тивате проводились более года (с 16 апреля 2004 года по конец июля 2005 года).

Быстрая навигация по статье:

1. Введение
2. Что такое качество электроэнергии?
 2.1. Происхождение высших гармоник в электрической сети
  2.1.1. Источники гармонических возмущений
  2.1.2. Влияние на оборудование заказчиков
3. Методы измерения качества электроэнергии
4. Результаты по контрольной точке "высоковольтная линия "Лепетан" 10 кВ"

5. Результаты по контрольной точке ТС 10/04 кВ «Селяново Б»
6. Результаты по контрольной точке ТС 10/04 кВ «Селяново СИЗ»
7. Результаты по контрольной точке ТС 10/04 кВ «Плавда»
8. Имитационная модель
9. Оборудование для анализа качества электроэнергии
10. Заключение

В этой статье мы проанализировали некоторые контрольные точки в распределительной сети города Тиват в Республике Черногория. Здесь также представлены результаты анализа данных точек.
Для начала, мы можем посмотреть результаты для контрольной точки под названием высоковольтная линия "Лепетан" 10 кВ. Процесс измерения охватывал вторичные токи и напряжения измерительных трансформаторов тока и напряжения, эти значения записывались и анализировались. Результаты измерений были обработаны и представлены в MS Excel.

В данном случае использовалось следующее измерительное оборудование: ручной анализатор "FLUKE 430" и устройство для непрерывной записи измерительных данных "Анализатор качества электроэнергии MI 2192".
После проведения измерений, когда благодаря им проблема была подтверждена, водопроводно-канализационной организации пришлось принять меры, так как именно она является главным виновником того, что результаты не соответствуют требованиям.

Полученные результаты измерений иногда превышали предел предусмотренный стандартами (EN 50160). Превышение возникало, когда запускали насосы.
Фактические данные легли в основу разработки имитационной модели. Полученную модель использовали для разработки фильтра для подавления паразитных гармоник в электрических сетях. Представлены результаты применения фильтра. К счастью, водопроводно-канализационная организация установила у себя пассивный фильтр для компенсации соответствующих гармоник.

Существует множество определений качества электроэнергии, в зависимости от точки зрения человека. Простое определение, принятое среди большинства клиентов - качество электроэнергии хорошее, если приборы, подключенные к электросети, работают удовлетворительно. Как правило, плохое или низкое качество поставляемой электроэнергии проявляется в необходимости несколько раз перезагружать компьютер, чувствительные устройства блокируются, свет мигает, электронные приводы и контрольно-измерительное оборудование работают неправильно. С другой стороны, для электроэнергетических компаний энергосистем общего назначения качество электроэнергии определяется параметрами напряжения, которые влияют на чувствительное оборудование.

Другое определение качества электроэнергии основывается на принципе ЭМС и является следующим: термин «качество электроэнергии» относится к широкому спектру электромагнитных явлений, которые характеризуют напряжение и ток в определенный момент времени в определенной точке энергосистемы (IEEE 1159:1995 «Методические указания IEEE для мониторинга качества электроэнергии»).

МЭК 61000-4-30 «Методы испытаний и измерений - методы измерения качества электроэнергии» (при подготовке) определяют качество электроэнергии как "характеристики электричества в определенной точке электрической системы, в сравнении с набором контрольных технических параметров".
Мы можем описать уровень качества электроэнергии значениями коэффициента нелинейных искажений THDU, THDI и других параметров, основанных на высших гармониках напряжения и токов.

Происхождение высших гармоник в электрической сети

На рисунке 1 объясняется принцип образования гармоник в электрических сетях. С позиции пользователя, сеть энергоснабжения можно представить ​​как генератор G и расчетное полное сопротивление Xs. Напряжение генератора считается чистым синусоидальным напряжением с номинальным среднеквадратичным значением.

Напряжение в точках подключения потребителей отличается от напряжения генератора из-за падения напряжения на расчетном полном сопротивлении. В случае линейной нагрузки (в этом примере используется резистор, но данный пример подходит для любой комбинации RLC) текущее и последующее падение напряжения также будет синусоидальным. Накапливаемое в точках подключения напряжение будет чисто синусоидальным с пониженной амплитудой и фазовым сдвигом на напряжение генератора.

Принцип образования гармоник в электрических сетях
Рисунок 1. Принцип образования гармоник в электрических сетях

Нелинейные нагрузки (выпрямители тока, частотно-регулируемые приводы, люминесцентные лампы, ПК, ТВ...) потребляют ток с высоким коэффициентом THDI (несинусоидальная форма волны). В аналитических целях, нелинейные нагрузки можно смоделировать с линейными нагрузками и источником гармоник (тока). Гармоники тока вызывают несинусоидальное падение напряжения на расчетном полном сопротивлении и искаженное напряжение на клеммах питания. Нелинейные нагрузки искажают питающее напряжение таким образом, что с помощью измерительного прибора можно обнаружить только нечетные гармоники. Если нагрузка контролируется несимметрично, положительные и отрицательные полупериоды тока различаются по форме и среднеквадратичному значению, в результате чего появляются четные гармоники и постоянные составляющие тока. Данная ситуация приводит к насыщению и перегреву магнитных систем трансформаторов. В некоторых регионах, значительные постоянные составляющие тока могут появляться в результате геомагнитных бурь.

Другим источником гармоник является сама сеть энергоснабжения. Намагничивание магнитной системы трансформатора и ее насыщение вызывают несинусоидальные токи, которые проявляются как коэффициент нелинейных искажений THDU на клеммах питания. На рисунке 2 показано, как распространяется гармоническое возмущение. Форма сигнала напряжения в конкретной точке измерения искажается под влиянием тока, создаваемого всеми генераторами помех (преобразователями частоты, сварочными аппаратами, ПК, силовыми трансформаторами...) в системе.

Распространение гармонического возмущения
Рисунок 2. Распространение гармонического возмущения

Источники гармоник:

  • однофазные выпрямители - 3-я гармоника, THDI 80%;
  • трехфазные нагрузки - 5-я, 7-я, 11-я, 13-я, 17-я гармоника;
  • несимметрично-контролируемое питание - четные гармоники и постоянный ток;
  • число импульсов выше - коэффициент THDI ниже;
  • последовательная индуктивность снижает коэффициент THDI;
  • низковольтная сеть питания - коэффициент THDU 1,5 ÷ 4,5%, в основном, 5-я гармоника.

Влияние на оборудование заказчиков:

  • снижается общая энергоэффективность;
  • преждевременный износ компонентов системы;
  • тройные гармоники могут создавать сильный ток в нейтральной линии, что приводит к перегреву и потерям;
  • повышенный нагрев, шум и вибрации в трансформаторах и двигателях;
  • ток в батарее конденсаторов увеличивается с порядком гармоники, вызывая сбои;
  • наличие гармоники увеличивает вероятность резонанса;
  • проблемы с частотами подачи сигналов;
  • автоматическое отключение предохранительных устройств;
  • если коэффициент THDU поднимается выше 8%, частота отказов электронных приводов и выключателей повышается.

Методы измерения качества электроэнергии основаны на цифровой обработке входных сигналов. Каждый входной сигнал (3 напряжения и 3 тока) отбирается 128 раз в каждом входном цикле. Продолжительность данного входного цикла зависит от частоты на входе синхронизации (один из трех вводов напряжения или токовый ввод). При 50 Гц период входного цикла составляет 20 мсек. Основные измеренные значения рассчитываются в конце каждого периода выборки, результаты отображаются на дисплее или записываются. Результаты, основанные на быстром преобразовании Фурье (БПФ), рассчитываются только каждый 8 -й входной цикл (каждые 160 мсек, 50 ​​Гц). Для вычисления данных величин используются следующие уравнения.

Таблица 1. Основные расчеты

Основные расчеты

Таблица 2. Дополнительные расчеты (с использованием основных значений)
Дополнительные расчеты (с использованием основных значений)

Таблица 3. Дополнительные расчеты (с использованием БПФ)
Дополнительные расчеты (с использованием БПФ)

Таблица 4. Общие значения
Общие значения

В 3ϕ системах с обычным 3-проводным соединением, следующие значения недоступны для отображения и записи:

  • ток в нулевом проводнике;
  • фазовый угол напряжения-тока;
  • фазовый коэффициент мощности.

Измерения резких перепадов напряжения: согласно МЭК / 61000-4-15.

Высоковольтная линия 10 кВ «Лепетан» подает электроэнергию с нескольких трансформаторных подстанций 10/04 кВ на очень разные нагрузки: агротехнические комплексы, административные здания, многоквартирные дома, школы, детские сады, супермаркеты, склады, водопроводно-канализационная организация, казармы и др. На одной из трансформаторных станций 10/04 кВ была обнаружена проблема с качеством электроэнергии, поскольку у одного из потребителей форма кривой тока была очень нелинейной. Это трансформаторная станция 10 /0,4 кВ под названием «Plavda». Нелинейным потребителем является водопроводная станция, оборудованная насосом с мощными асинхронными двигателями. Конкретно этот замер в контрольной точке высоковольтной линии 10 кВ «Лепетан» проводился с марта по июль 2005 года. На рисунке 4 приведено расположение трансформаторной подстанции рассматриваемой высоковольтной линии.

Расположение трансформаторной станции высоковольтной линии 10 кВ «Лепетан»
Рисунок 4. Расположение трансформаторной станции высоковольтной линии 10 кВ «Лепетан»

Общая длина высоковольтной линии «Лепетан» составляет около 1,4 км. На следующих рисунках представлены диаграммы форм сигналов напряжений и токов и гармонические спектры.

Форма сигнала напряжения высоковольтной линии 10 кВ «Лепетан»
Рисунок 5. Форма сигнала напряжения высоковольтной линии 10 кВ «Лепетан»

Гармонический спектр напряжений высоковольтной линии 10 кВ «Лепетан»
Рисунок 6. Гармонический спектр напряжений высоковольтной линии 10 кВ «Лепетан»

Форма кривой тока высоковольтной линии 10 кВ «Лепетан»
Рисунок 7. Форма кривой тока высоковольтной линии 10 кВ «Лепетан»

Таблица 5. Показатели качества электроэнергии высоковольтной линии 10 кВ «Лепетан»
Показатели качества электроэнергии высоковольтной линии 10 кВ «Лепетан»

На рисунке 6 представлен гармонический спектр напряжений с преобладанием 5-й и 7-й гармоник напряжения. Наибольшее влияние на коэффициент THDU, если рассматривать состояние качества электроэнергии в начале высоковольтной линии "Лепетан" (на электрической шине 10 кВ в ТС 35/10 кВ Тиват), оказывала 5-я гармоника напряжений. Главным виновником данного уровня 5-й гармоники была водопроводно-канализационная организация, подключенная к ТС 10/04 кВ «Plavda». Эта проблема была устранена после того, как местная водопроводно-канализационная компания в городе Тиват установила правильное оборудование для устранения гармоник высокого порядка в электрических сетях.

Таблица 6. Численные значения составляющих качества электроэнергии
Численные значения составляющих качества электроэнергии

Основной рабочей характеристикой высоковольтной линии "Лепетан" был плохой коэффициент мощности (таблица 5). Частота была в допустимых пределах. В таблице 6 представлены численные значения качества электроэнергии для напряжений и токов компонентов высоковольтной линии "Лепетан".

Данная подстанция является первой на высоковольтной линии "Лепетан". Установленная мощность силового трансформатора составляет 630 кВА. Данная трансформаторная станция, в основном, снабжает электроэнергией частные подворья, несколько административных зданий, школу и детские ясли. А также, эта станция обеспечивает освещение общественных мест. Информация о зарегистрированных напряжениях представлены на следующем рисунке.

Изменение напряжений в контрольной точке ТС 10/04 кВ «Селяново Б»
Рисунок 8. Изменение напряжений в контрольной точке
ТС 10/04 кВ «Селяново Б»

Одна часть изменений коэффициента THDU представлена ​​на рисунке 9. Максимальное значение коэффициента THDU составило 7,53% и было зарегистрировано 6 июня 2005 г. в 20:07. Данное значение было абсолютно недопустимым.

Изменения коэффициента THDU в контрольной точке ТС 10/04 кВ «Селяново Б»
Рисунок 9. Изменения коэффициента THDU в контрольной точке
ТС 10/04 кВ «Селяново Б»

Изменения 5-й гармоники напряжений в контрольной точке ТС 10/04 кВ «Селяново Б»
Рисунок 10. Изменения 5-й гармоники напряжений в контрольной точке
ТС 10/04 кВ «Селяново Б»

Мы можем увидеть очевидное сходство на рисунках 9 и 10. В один и тот же момент, коэффициенты THDU и 5-й гармоники напряжений имеют максимальное значение. Ясно, что 5-я гармоника напряжения имеет доминирующее влияние на форму кривой коэффициента THDU. Значение 5-й гармоники напряжения (4,9%) превысило предельно допустимое (согласно государственным стандартам Венгрии и Австралии). Согласно IEEE-519, это значение незначительно ниже предельно допустимого.

Это вторая трансформаторная подстанция на высоковольтной линии "Лепетан". Установленная мощность силового трансформатора составляет 630 кВА. Данная трансформаторная подстанция снабжает электроэнергией, в основном, здания, несколько частных домов и освещение общественных мест. Зарегистрированные данные представлены на следующих рисунках.

Изменения коэффициента THDU в контрольной точке ТС 10/04 кВ «Селяново СИЗ»
Рисунок 11. Изменения коэффициента THDU в контрольной точке
ТС 10/04 кВ «Селяново СИЗ»

Изменения 5-й гармоники напряжений в контрольной точке ТС 10/04 кВ «Селяново СИЗ»
Рисунок 12. Изменения 5-й гармоники напряжений в контрольной точке
ТС 10/04 кВ «Селяново СИЗ»

И вновь, мы видим очевидное сходство между коэффициентом THDU и формой кривой 5-й гармоники напряжений.

Данная трансформаторная подстанция снабжает электроэнергией несколько частных подворий рядом с водопроводно-канализационной организацией в Тивате. Установленная мощность силового трансформатора составляет 1000 кВА. Зарегистрированные данные представлены на следующих рисунках.

Изменения напряжений в точке ТС
Рисунок 13. Изменения напряжений в точке ТС "Plavda"

Изменения коэффициента THDU в точке ТС
Рисунок 14. Изменения коэффициента THDU в точке ТС "Plavda"

Изменения 3-й гармоники напряжений в контрольной точке ТС 10/04 кВ «Plavda»
Рисунок 15. Изменения 3-й гармоники напряжений в контрольной точке
ТС 10/04 кВ «Plavda»

Изменения 5-й гармоники напряжений в контрольной точке ТС 10/04 кВ «Plavda»
Рисунок 16. Изменения 5-й гармоники напряжений в контрольной точке
ТС 10/04 кВ «Plavda»

В данном случае, доминирующее влияние на форму кривой коэффициента THDU имеет 3-я гармоника напряжения (рисунок 15). Наибольшее значение 3-й гармоники напряжения бывает рано утром (4,03%). У водопроводно-канализационной организации имеются несколько небольших однофазных асинхронных двигателя и два трехфазных асинхронных двигателя с частотной регулировкой.

Имитационная модель была разработана в специальном программном обеспечении - SuperHarm®. Было достигнуто надлежащее соответствие между результатами измерений и результатами моделирования. Моделирование проводилось для двух эксплуатационных условий - низкой и высокой нагрузки. А также, рассматривалось использование пассивного фильтра.

На рисунках 17 и 18 показан спектр гармоник тока до и после подключения фильтра для 7-й гармоники. Достигнуто достаточное снижение искажения тока и напряжения. Фильтр размещался в точке измерения на уровне напряжения 10 кВ. Самые высокие значения коэффициентов THDU и THDI отмечены в период низкой ежедневной нагрузки, поэтому данный режим представлен на верхних рисунках. Ситуация стала лучше после установки фильтра в режиме высокой нагрузки. Улучшение качества напряжения видно на рисунках 19 и 20, а также представлено в таблице 1. Примечательно, что 7-я гармоника, значения коэффициентов THDU и THDI уменьшаются после установки фильтра (нижняя часть таблицы 7).

Спектр гармоник тока до установки фильтра в точке измерения
Рисунок 17. Спектр гармоник тока до установки фильтра в точке измерения

Спектр гармоники тока после установки фильтра в точке измерения
Рисунок 18. Спектр гармоники тока после установки фильтра в точке измерения

Спектр гармоник напряжения до установки фильтра в точке измерения
Рисунок 19. Спектр гармоник напряжения до установки фильтра в точке измерения

Гармонический спектр напряжения после установки фильтра в точке измерения
Рисунок 20. Гармонический спектр напряжения после установки фильтра в точке измерения

Таблица 7. Коэффициенты THDI и THDU в точке измерения до и после установки фильтра - режим низкой нагрузки

TS 10/0.4kV Harmonic Current Phase A & C Low Load

Name

Freq

Fund

% THD

h4

H5

H7

BUS0.4.A

50

20.0003

10.5573

0.38219

0.77426

1.92686

BUS0.4.C

50

20.9483

7.26388

0.466255

1.02319

1.02525

TS 10/0.4kV Harmonic Current Phase A & C Low Load Filter Applied

Name

Freq

Fund

% THD

h4

H5

H7

BUS0.4.A

50

19.7251

6.30617

0.398267

0.953288

0.692753

BUS0.4.C

50

21.2563

6.58458

0.485869

1.25978

0.368601



Voltage Harmonic Content Phase A & C Low Power

Name

Freq

Fund

% THD

h4

H5

H7

BUS0.4.A

50

19713.6

2.9338

77.4364

195.141

538.906

BUS0.4.C

50

20067.3

2.85104

85.0342

276.725

493.481

Voltage Harmonic Content Phase A & C Low Power

Name

Freq

Fund

% THD

h4

H5

H7

BUS0.4.A

50

19987.4

1.22174

34.492

83.1519

226.994

BUS0.4.C

50

20145.8

1.26372

37.8745

122.594

219.887

Для диагностики, оценки качества электроэнергии, прогнозирования и устранения проблем в сети электропитания используются анализаторы Fluke 430 серии II (Series II).

Анализаторы качества электроэнергии Fluke 434-II, 435-II и 437-II
Рисунок 21. Анализаторы качества электроэнергии Fluke 434-II, 435-II и 437-II

Благодаря запатентованной технологии анализаторы Fluke 434, 435 и 437 серии II, рассчитывая дисбаланс и мощности гармоник, определяют истинные потери электроэнергии, а уникальный алгоритм Fluke показывает их в денежном выражении.Модели различаются по функционалу, области применения и задачам и ориентированы на специалистов разного уровня подготовки:

  • Fluke 434-II ориентирован на пользователей с базовыми знаниями в области оценки качества электроэнергии. Прибор определяет базовые значения параметров качества электроэнергии: напряжение, сила тока, частота, мощность, провалы, выбросы, гармоники, нарушение баланса;
  • Fluke 435-II обладает аналогичными с Fluke 434-II функциями, но ориентирован для более опытных пользователей в области оценки качества электроэнергии. Модель обладает функцией PowerWave, которая осуществляет высокоскоростной сбор данных по среднеквадратичным значениям, показывает полупериод и форму сигнала, характеризующие динамику электросистем и с высокой детализацией отображаются на экране. Это позволяет увидеть какое сочетание вызывает потенциальные проблемы;
  • Fluke 437-II — идеальное решение для специалистов области ВПК, авиации и промышленности, а также в других областях, связанных с транспортировкой. В модели 437-II которой присутствуют все функции модели 435-II, включая PowerWave, но также присутствует возможность проведения измерений на частоте до 400 Гц.

Подробнее об анализаторах качества электроэнергии Fluke 430 серии II читайте на отдельной странице.

Идеальным прибором для анализа работы электродвигателей является портативный анализатор Fluke 438-II. Он упрощает выполнение работ по обнаружению, прогнозированию, предотвращению и устранению проблем качества электроэнергии в трехфазных и однофазных электрораспределительных системах, предоставляя техническим специалистам информацию о механических и электрических параметрах, необходимую для эффективной оценки работы электродвигателя.

Анализатор качества электроэнергии и работы электродвигателей Fluke 438-II
Рисунок 22. Анализатор качества электроэнергии и работы электродвигателей Fluke 438-II. Подробнее читайте здесь.

При доминирующей нагрузке, такой как эта промышленная установка, качество электроэнергии усугубляется на шинах муфтовых соединений высоковольтных линий. В данной ситуации, потребитель из одной распределительной системы отрицательно влияет на соседнюю распределительную систему. Возникают вопросы, кто и каким образом должен на это реагировать. Такие негативные воздействия, отмеченные в пункте А, также влияют и на самого потребителя, что приводит к частым производственным неполадкам и увеличению производственных расходов. Прежде чем направлять претензию компании - поставщику электроэнергии, данный тип потребителей должен проверить динамические характеристики их собственных электрических устройств. Для них важно определить, оказывает ли какое-либо устройство негативное влияние на другие устройства. И только после этого, претензия компании - поставщику электроэнергии будет иметь свои основания. Это особенно важно в случае приватизации промышленных потребителей в нашей стране.

Проблема может быть решена путем установки фильтров в нужных местах. Моделирование показало, что подключение фильтра приводит к значительному снижению гармонических искажений.

Следующим открытым вопросом является возмещение убытков потребителям одной сетевой компании если данные убытки возникли из-за другого потребителя другой сетевой компании. Компания, поставляющая электроэнергию должна разработать соответствующие правила, определяющие условия для подключения нелинейных потребителей. При переходе на нерегулируемый рынок, ясно, что поставщик отвечает за качество электроэнергии. В этом смысле, крупнейших потребителей, которые, в значительной степени, являются источником нелинейной нагрузки, необходимо обязать снижать уровень гармонических искажений в точках общего подключения.

Если вам нужна профессиональная консультация по вопросам анализа качества электроэнергии, просто отправьте нам сообщение!


Смотрите также:



Подписаться!

test-energy.ru

Анализ качества электрической энергии - приборы и устройства | ENARGYS.RU

Контроль качества электроэнергии

Мероприятия по контролю качества электроэнергии включают постановку задач по контролю КЭ и производство ранжирования показателей качества электроэнергии по группам согласно критичности контроля, функционального значения, отношения к потребителю или к сетевой компании.

Организация служб сетевой компании для эффективного управления КЭ, определение задач специалистов за контролем и управлению качеством электроэнергии.

Формирование требований к анализаторам качества электроэнергии в системах электроснабжения и к параметрам, не включенным в ГОСТ, но несущие определенную пользу при контроле КЭ.

Существует четыре формы измерений качества электрической энергии это:

  1. Диагностика.
  2. Инспекционный контроль.
  3. Операционный контроль.
  4. Коммерческий учет.

Методы идентификации источников искажения напряжения

В настоящее время постоянно растет число электроприемников искажающих параметры КЭ.

Ненсинусоидальность сетевого напряжения, подразумевает наличие вместе с гармоникой основной частоты, гармоник высших кратных частот.

Появление потенциального несоответствия по несинусоидальности, можно спрогнозировать, путем выполнения замеров коэффициентов и оценить их близость к допустимым нормам.

Для измерения качества электроэнергии используются приборы которые можно разделить на три категории:

  1. Приборы, которые предназначены только для регистрации существующего напряжения.
  2. Приборы, для регистрации значений напряжения и тока, определяющие фазовые углы между ними по гармоническим составляющим, но не производящие вычисление мощностей.
  3. Приборы для регистрации показаний напряжения в сети и токовых показателей, производящие определение величинфазовых углов, мощности активной нагрузки по гармоникам и несимметричным составляющим.

Анализаторы качества электрической энергии

Предназначение таких приборов заключается в выполнении задач по контролю за работой промышленного оборудования и электросетей производственного и бытового назначения.

При выполнении задач по расследованию проблем с качеством напряжения в электрических сетях используется приборы Fluke и АКИП АКЭ различных модификаций. Приборы производят фиксацию и выявляют значение сетевого напряжения на контактах сетевых подключений, измеряют частоту и гармоники для определения влияния нагрузок с высоким коэффициентом искажения на работу остального оборудования.

Отображают основные параметры качества электроэнергии, дают всю информацию в виде графиков, показывают все значения параметров с отметками реального времени. Осуществляют полный анализ значений отдельных гармоник и отображают полный коэффициент искажений.

Производят измерение величины фликера, то есть оценивают значение оказания влияния импульсов на функциональность осветительных систем. Fluke производят определение различных событий, нарушающих работу оборудования с определением информации о дате события, времени и его продолжительности.

Рис №1. Прибор для анализа качества электрической энергии Fluke 434

Современные модели анализаторов оборудованы функцией – калькулятора потерь электрической энергии. Устройства служат для оценки эффективности преобразователя мощности. При проведении запуска генераторов и введения в действие ИБП дают возможность наблюдать полупериод и вид сигналов, дающих представление по динамике электросети. Приборы анализаторы осуществляют функции по:

  1. Определение классического электроснабжения.
  2. Детальный анализ потерь.
  3. Анализ дисбаланса.
  4. Производят расчеты для количественной оценки в денежном отношении энергетических потерь в связи с нарушениями качества электроэнергии.

Регистратор качества электроэнергии

Регистраторы КЭ обеспечивают измерения и регистрацию параметров качества электрической энергии согласно требованиям ГОСТа используются для контроля за качеством электроэнергии, производят регистрацию графиков нагрузки, для выявления причин сбоев в работе оборудования и его некорректного поведения, для экспертиз по решению спорных вопросов между потребителем и поставщиком энергии.

При осуществлении измерений по контролю за КЭ существует линейка приборов под маркировкой Fluke, ПАРМА, ArbiterSystems, АКИП АКЭ.

Рис№2. Fluke 1735 –прибор применяемый для трехфазной сети в качестве регистратора электрической энергии

Рис №3. Комплексное приборное устройство ПКК-57

Приборное устройство ПКК-57 осуществляет замеры в режиме регистратора, производит запись текущих величин контролируемых параметров. Может работать в качестве анализатора, для обнаружения сбоев напряжения и искажений гармоник. Производит измерения температур, влажности, уровня освещения.Производит замеры по электробезопасности как-то: замер сопротивления изоляции, контролирует работу УЗО, определяет проводимость грунта, последовательности чередование фаз.

Существуют приборы для измерения качества энергии, осуществляющие операции по замеру токовых величин, работающих в качестве токоизмерительных клещей.

Рис №4. Токоизмерительные клещи Fluke 345

Прибор выполняет работу по спектральному анализу гармоник, помехоустойчивость достигается благодаря наличию в конструкции фильтра низких частот. Токоизмерительные клещи производят замеры постоянного и переменного тока. Обладают встроенной памятью, которая регистрирует показания за довольно длительный временной промежуток.

Рис №5. Прибор для выполнения замеров и мониторинга качества электрической энергии — LPW-305

Прибор контроля качества электроэнергии LPW-305 устанавливается стационарно и используется для постоянного мониторинга КЭ с осуществлением контроля замеренных значений по ГОСТу. Прибор имеет возможность работы в учетных контрольно-измерительных системах АИИС КУЭ.

В возможности этого устройства кроме выполнения функций мониторинга качества входит фиксированное измерение параметров качества в режиме реального времени, для проведения энергоаудита.

enargys.ru

Приборы контроля качества и учёта электроэнергии

МКВ-02Ц

Модуль коррекции времени

ПР-02Ц, ПР-03Ц

Преобразователи интерфейсов RS-232, RS-485, M-Bus, CAN, USB.

Безупречная работа электрооборудования снижает себестоимость выпускаемой продукции, повышает производительность, обеспечивает грамотное распределение ресурсов. Качество электроэнергии, на фоне мировой тенденции нестабильной нагрузки, нуждается в тщательном контроле и учете. Все системы общего электроснабжения должны соответствовать установленным нормам.

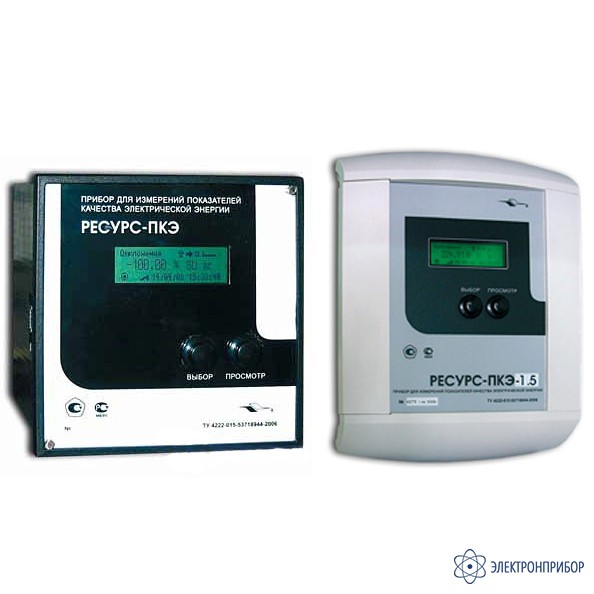

Анализатор качества электроэнергии

Качество электроэнергии, на фоне мировой тенденции роста нелинейности нагрузок, нуждается в тщательном контроле и учете. Все системы общего электроснабжения должны соответствовать установленным нормам (ГОСТ).

Развитие измерительной техники позволило решить две важнейшие задачи – учет электроэнергии и контроль ее качества. Для регистрации параметров напряжения наша компания выпускает компактные, удобные в эксплуатации измерительные приборы, дающие полную характеристику качества электроснабжения. Показания приборов контроля качества обеспечивают специалистов данными для выявления причин неисправностей.

Измерительные приборы НПП «Марс-Энерго» имеют широкие функциональные возможности, они успешно применяются на производственных предприятиях, в различных сферах электроэнергетики и органах Росстандарта.

Более 25 лет в индустрии энергетики обеспечили нашей компании прочную научно-техническую базу и надежные партнерские связи. Наша продукция соответствует стандартам качества и с успехом эксплуатируется во всех регионах РФ и за ее пределами.

www.mars-energo.ru

Статья про измерение качества электрической энергии

  1. Измерение качества электрической энергии
  2. Государственные стандарты
  3. Принцип работы анализатора качества электроэнергии
  4. Кто проводит исследования?
  5. Цели проверки
  6. Классификация проверок
  7. Многофункциональные измерительные приборы
  8. Показатели частоты
  9. Медленные отклонения в напряжении
  10. Колебания в напряжении сети
  11. Быстрые одиночные отклонения напряжения
  12. Несинусоидальность
  13. Коэффициент несимметрии

Измерение качества электрической энергии

Измерение качества электрической энергии осуществляется с помощью специальных устройств и приборов. Во время исследования фиксируется значения трансформаторов, вторичных токов и напряжения сети. Существуют различные виды анализаторов электроэнергии. В процессе проверки выявляются параметры энергосистемы, которые анализируются на соответствие ГОСТам и нормативной документацией.

Государственные стандарты

ГОСТ определяет ряд показателей качества электрической энергии:

  • отклонения частоты;
  • провалы напряжения и колебания;
  • напряжение импульсивное;
  • несимметричность внутри трехфазных систем;
  • несинусоидальность кривой.

Отклонения от установленных значений указывает на проблемы в работе оборудования. В таких ситуациях наблюдается снижение мощности и надежности оборудования, повышение расхода энергии и нерациональности использования ресурсов.

Принцип работы анализатора качества электроэнергии

Прибор выполняет функцию проверки величин и уровень соответствия требованиям. Принцип его работы основан на измерителе электрических величин. Аппарат фиксирует значения тока и напряжения за короткие интервалы времени.

Современные технологии позволяют получить исчерпывающую информацию о работе системы:

  • постоянное отклонение напряжения;
  • пиковые нагрузки и токи;
  • природа переходных процессов в сети;
  • фиксация времени с наибольшими потреблениями электрической энергии;
  • искажения кривых тока;
  • падения и провалы.

Анализаторы выпускаются в мобильной и стационарной форме. Они могут использоваться систематически или эпизодически, в зависимости от поставленной цели. Комплексная проверка корректности работы оборудования – это залог длительной и эффективной работы техники на предприятии. Своевременное выявление неполадок позволяет устранить неисправность до возникновения серьезных проблем.

Контроль за работой техники осуществляется с целью выявления дефектов в электрической сети и их устранения. Для выполнения задания требуется подсоединить анализатор к системе. Места контроля – это точки подключения к потребительской сети. При работе с простыми системами допускается подсоединение в местах, расположенных максимально близко к этим точкам.

Полученная информация обрабатывается с помощью математических алгоритмов. Это позволяет достигнуть ряда целей:

  • рассчитать параметры работы;
  • проанализировать качество электроэнергии;
  • установить количество энергии.

Показатели измеряются на определенном отрезке времени. Низкое напряжение – это самая частая причина плохого качества энергии. Это значение анализируется дважды в год. Другие нормы определяются один раз в 12 месяцев.

Кто проводит исследования?

Право проводить измерения имеют лаборатории с аттестатами Ростехнадзор. В службах квалифицированные работники, использующие сертифицированное оборудование. Точность результатов гарантируется высоким качеством используемой измерительной техники.

Оборудование проходит многочисленные проверки, перед началом эксплуатации. Класс точности, определяется соответствующими специалистами и технологами.

Цели проверки

Полученные результаты позволяют добиться соблюдения заданных в договоре поставщика параметров. Анализ обеспечивает получение данных для составления развернутого отчета о работе системы. Экспертиза выявляет перечень отклонений или их отсутствие. Полученный документ дает основания, для предъявления поставщику обоснованных претензий о несоответствии качества энергии общепринятым нормам. В результате вторая сторона договора устранит все проблемы, и выявленные нарушения в оговоренный промежуток времени.

Измерения обеспечивают расчет коэффициента рациональности использования электричества. Благодаря этому производство выходит на технологичный уровень работы с минимальным расходом ресурсов. При необходимости, из электрической сети устраняются объекты, работающие неэффективно или во вред всей системе.

Проводить исследования стоит для реальных и запланированных систем энергоснабжения. Экспертизу приурочивают к энергетическому аудиту промышленного объекта. Итоги проверки, дают данные для повышения уровня энергетической эффективности в промышленной сфере.

Полученные значения сохраняются и используются при проведении следующего аудита. Специалисты сравнивают данные и делают соответствующие выводы о работе системы.

Классификация проверок

В зависимости от цели контроль качества распределяется на 4 вида:

  • оперативный;
  • инспекционный;
  • диагностический;
  • коммерческий учет.

Виды анализа имеют свои особенности, характеристики и целевое назначение. Необходимость проведения той или иной инспекции определяется узкими специалистами на основе общепринятых стандартов работы электрических сетей.

Диагностический вид контроля, предназначен для решения спорных вопросов между поставщиком и потребителем. Он проводится в местах распределения электричества между двумя сторонами договора. На основе полученных данных, создается официальный отчет, позволяющий доказать невыполнение правил соглашения. После рассмотрения отчета, виновная сторона будет обязана устранить нарушения и повысить качество электроэнергии.

Инспекционный контроль проводится сертифицированными службами с целью выявления отклонений от официальных требований и нормативов. Аудит является обязательным для всех сторон договора и проводится с определенной периодичностью.

При возникновении дефектов проводится оперативный контроль. Он выявляет реальные и потенциальные угрозы понижения качества электричества в сети. В результате проверки проводятся мероприятия по устранению нарушений работы и профилактические процедуры.

Коммерческий учет, предназначен для рассмотрения ставок и тарифов поставщика. Анализ осуществляется в местах раздела электросети между двумя сторонами договора. Исследование назначается при необходимости определения уровня надбавок и скидок за предоставленное качество ресурса.

Многофункциональные измерительные приборы

Современные многофункциональные приборы обеспечивают получение результатов не только в цифровом формате, но и в денежном эквиваленте. Модели отличаются рядом показателей:

  • задачи;
  • область применения;
  • функционал.

Модели нового поколения ускоряют процесс получения значений по прогнозированию, фиксации, устранению и предотвращению возникновения новых проблем в работе системы. С помощью специальных аппаратов, специалисты определяют механические и электрические параметры.

Отсутствие контроля приводит к частым неполадкам, сбоям энергосистемы и чрезмерным расходам электричества. Общего показателя эффективности работы сети недостаточно для проведения глубинного анализа. Большие предприятия обращаются в сертифицированные службы для осуществления контроля над всеми компонентами рабочей зоны.

Важно анализировать нагрузки в динамике. Это позволит выявить уровень износа электросети и своевременно провести мероприятия по устранению потенциальных угроз. При выявлении вины поставщика, потребитель будет лишен необходимости брать на себя обязанность по решению проблем.

Показатели частоты

Отклонения в диапазоне от 50 Гц и выше допускаются при серьезных авариях. По нормативам, показатель не должен превышать 0,4 Гц во время работы сети. При использовании автономных генераторов требования смягчаются (±1 Гц и ±5 Гц).

Эти сети не способны поддерживать высокую стабильность. В процентном соотношении предельно допустимое значение составляет 10%. Нормальный показатель не превышает 5%.

Медленные отклонения в напряжении

Интервал изменений превышает 1 минуту. При анализе определяется промежуток времени, на протяжении которого напряжение отклонялось на 10% от номинального показателя (220 и 380 для бытовых сетей). Дискретность при этом составляет 10 минут. Замеры проводятся на протяжении недели.

Колебания в напряжении сети

Основу оценки этого значения составляет понятие фликера. Он характеризует то, как человек воспринимает мерцания света от источника. Выделяют длительную и кратковременную фазу – 2 часа и 10 минут соответственно. Обе величины не должны превышать 1,38 и 1,0 в разрезе недельных измерений. Для расчета показателей применяются сложные формулы.

Быстрые одиночные отклонения напряжения

Одиночные колебания – это случайные изменения. Возникновения отклонений свидетельствуют о переключении электроустановок или незначительных нарушениях в работе сети (сбои или далекие короткие замыкания в системе). Эти колебания относят к провалам перенапряжения и напряжения. В таблице определены общепринятые нормативные показатели.

Несинусоидальность

Наличие импульсивного тока в сети, приводит к ряду изменений в системе параметров. Наблюдается изменение кривой напряжения, которая раскладывается на основную и частотную. Возникновение гармоник может нарушить работы полупроводниковых приборов. Для устранения такой угрозы следует контролировать уровень этого параметра.

Коэффициент несимметрии

Это один из основных параметров при оценке качества работы в трехфазных и двухфазных сетях. Превышение коэффициента, наблюдается при неравномерном распределении нагрузки по фазам. Параметр регламентирован ГОСТом и используется при проведении любых проверок сети.

Не все процессы происходят систематически. Существует ряд характеристик, которые фиксируются в случайных ситуациях. Для их возникновения требуются определенные условия и совпадения по сопутствующим изменениям.

Прерывание напряжения случается во время аварий или плановых ремонтных работ. Провалы возникают при подключении оборудования высокой мощности, или коротких замыканиях. Перенапряжения фиксируются по ряду причин:

  • короткие замыкания;
  • резкое снижение нагрузки;
  • обрывы нейтральных проводников;
  • замыкания на землю.

При воздействии молний происходят импульсивные перенапряжения.

Минимальный интервал измерений составляет неделю. За 7 дней прибор собирает достаточное количество информации для подготовки точных результатов. Математический алгоритм исключает риск ошибки и позволяет автоматизировать процесс измерений. В результате пользователь получает усредненные значения и определяет основные проблемы в работе сети.

назад к списку

t-zamer.ru

Ошибка 404. Страница не найдена!

Ошибка 404. Страница не найдена!

К сожалению, запрошенная вами страница не найдена на портале. Возможно, вы ошиблись при написании адреса в адресной строке браузера, либо страница была удалена или перемещена в другое место.







www.elec.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
