Как рассчитать освещение в помещении. Расчет освещенности помещений: нормы, формулы и практические советы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно рассчитать освещение для разных типов комнат. Какие нормы освещенности существуют для жилых и рабочих помещений. Как подобрать оптимальное количество и мощность светильников.

Содержание

Зачем нужен расчет освещенности помещений

Правильно рассчитанное освещение играет важную роль в создании комфортной и здоровой среды в помещении. Недостаточная освещенность может привести к повышенному напряжению глаз, усталости и даже проблемам со зрением в долгосрочной перспективе. С другой стороны, избыточное освещение также нежелательно — оно создает дискомфорт и приводит к перерасходу электроэнергии.

Расчет освещенности позволяет:

Подобрать оптимальное количество и мощность светильников
Обеспечить равномерное распределение света в помещении
Соблюсти нормативы по освещенности для разных типов помещений
Снизить нагрузку на зрение при работе и отдыхе
Сэкономить на электроэнергии за счет рационального использования светильников

Нормы освещенности для различных помещений

В России действуют следующие нормативы по освещенности жилых и общественных помещений:

Жилые комнаты — 150 лк
Кухни — 150 лк
Ванные, санузлы — 50 лк
Кабинеты, библиотеки — 300 лк
Детские комнаты — 200 лк
Офисные помещения — 300-500 лк
Учебные классы — 300-500 лк

Это усредненные значения, которые могут корректироваться в зависимости от назначения помещения и выполняемых в нем задач. Например, рабочая зона кухни требует более яркого освещения около 300-500 лк.

Основные формулы для расчета освещенности

Для расчета освещенности используется следующая базовая формула:

E = F / S

где:

E — освещенность (лк)
F — световой поток всех светильников (лм)
S — площадь помещения (м²)

Более точная формула учитывает коэффициент использования светового потока:

E = (F * N * η) / S

где:

N — количество светильников
η — коэффициент использования светового потока (обычно 0.5-0.7)

Пошаговый алгоритм расчета освещения

Измерьте площадь помещения
Определите требуемую освещенность по нормативам
Выберите тип и мощность светильников
Рассчитайте необходимое количество светильников по формуле
Определите схему расположения светильников
При необходимости скорректируйте расчет

Особенности расчета освещения для разных типов комнат

Освещение гостиной

В гостиной рекомендуется комбинировать общее и локальное освещение. Основной свет обеспечивается потолочными светильниками, а дополнительный — настенными бра, торшерами, настольными лампами. Общая освещенность должна быть не менее 150 лк.

Освещение спальни

В спальне не требуется яркого света. Достаточно обеспечить общую освещенность 100-150 лк. Обязательно наличие прикроватных светильников для чтения с освещенностью 300-400 лк в зоне книги.

Освещение кухни

Кухня требует комбинированного освещения. Общий свет — 150-200 лк. Рабочие поверхности (столешница, плита) должны иметь локальную подсветку 300-500 лк. Обеденная зона освещается отдельно — 200 лк.

Выбор оптимальных светильников

При выборе светильников стоит учитывать следующие факторы:

Световой поток (измеряется в люменах)
Цветовая температура (теплый/холодный свет)
Индекс цветопередачи (качество передачи цветов)
Энергоэффективность (люмен/ватт)
Угол рассеивания света
Возможность диммирования (регулировки яркости)

Для жилых помещений оптимально использовать светодиодные лампы с цветовой температурой 2700-4000K и индексом цветопередачи >80.

Типичные ошибки при расчете освещения

При расчете освещения часто допускаются следующие ошибки:

Игнорирование отражающих свойств поверхностей
Неучет естественного освещения

Выбор слишком мощных или слабых светильников
Неправильное расположение светильников
Использование только общего света без локального освещения

Чтобы избежать этих ошибок, рекомендуется использовать специальные программы для светотехнических расчетов или консультироваться со специалистами.

Современные тенденции в освещении интерьеров

В современном дизайне интерьеров наблюдаются следующие тренды в области освещения:

Многоуровневое освещение с комбинацией разных типов светильников
Использование светодиодных лент для скрытой подсветки
Применение «умных» систем управления освещением
Интеграция освещения в предметы мебели и декора
Акцент на энергоэффективность и экологичность светильников

Эти тенденции позволяют создавать более гибкие и функциональные схемы освещения, адаптированные под индивидуальные потребности.

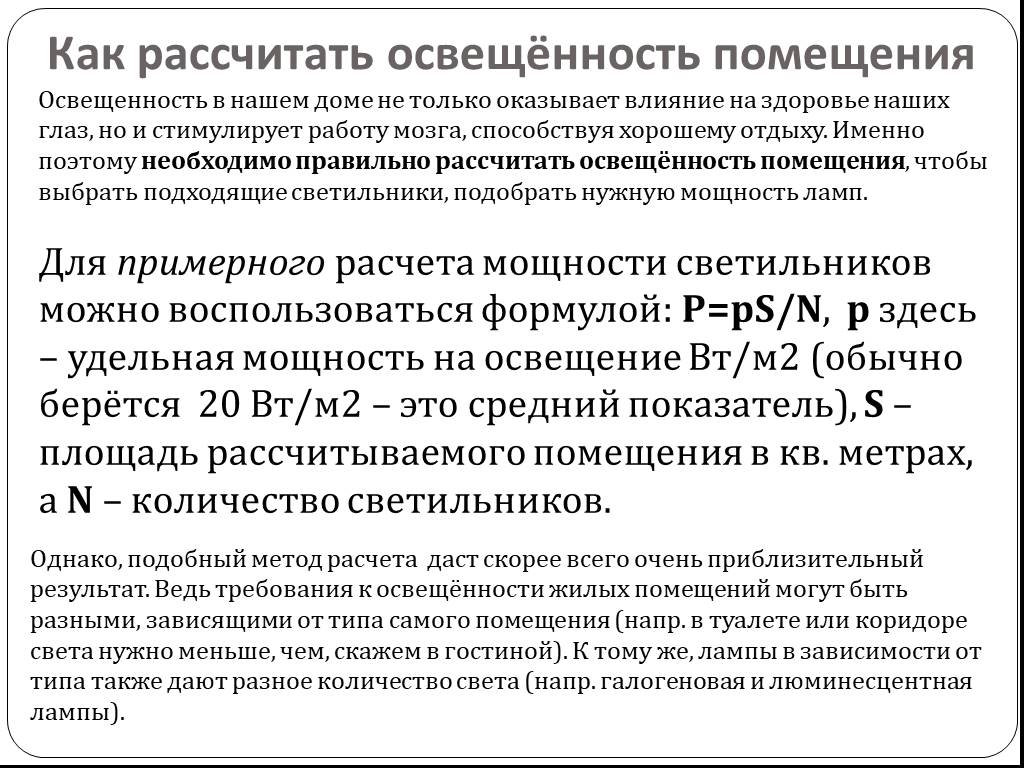

Как рассчитать освещённость помещения | КилоВатт

Освещенность в нашем доме не только оказывает влияние на здоровье наших глаз, но и стимулирует работу мозга, способствуя хорошему отдыху. Именно поэтому необходимо правильно рассчитать освещённость помещения, чтобы выбрать подходящие светильники, подобрать нужную мощность ламп.

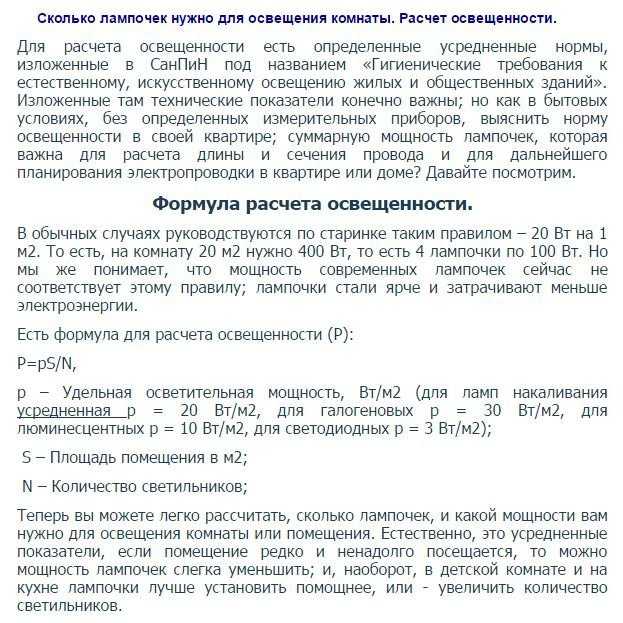

Для примерного расчета мощности светильников можно воспользоваться формулой: P=pS/N, p здесь – удельная мощность на освещение Вт/м2 (обычно берётся 20 Вт/м2 – это средний показатель), S – площадь рассчитываемого помещения в кв. метрах,а N – количество светильников.

Однако, подобный метод расчета даст скорее всего очень приблизительный результат. Ведь требования к освещённости жилых помещений могут быть разными, зависящими от типа самого помещения (напр. в туалете или коридоре света нужно меньше, чем, скажем в гостиной).

К тому же, лампы в зависимости от типа так-же дают разное количество света (напр. галогеновая и люминесцентная лампы).

Для того, что-бы более точно рассчитать освещённость какого-либо помещения, применяя формулу P = pS/N, величина p должна иметь не среднее значение (20 Вт/м2), а соответствовать значению удельной мощности на освещение именно для этого типа помещения. Вот таблица расчета удельной мощности на освещение в зависимости от типа помещения и типа ламп:

Тип помещения	Лампа накаливания	Галогеновая лампа	Лампа дневного света
Детская комната	30-90	70-80
Гостиная	10-35	25-30	7-9
Спальня	10-20	14-17	4-5
Коридор	10-15	11-13	3-4
Кухня	12-40	30-35	8-10
Ванная комната	10-30	23-27	6-8
Кладовая, гараж	10-15	11-13	3-4

Освещение помещений может быть общим – основным (это, обычно люстры, подвесы) и местным (бра, торшеры, в некоторых случаях «точечники» и т. д). И когда нужно определить освещённость комнаты, независимо, делаете ли вы расчет основного или местного освещения надо учитывать, что разные светильники и лампы ввиду своей конструкции, исполнения дают различные световые потоки, интенсивность, яркость.

Для основного освещения лучше использовать, люстры, потолочные светильники, имеющие плафоны из матового или опалового стекла или лампы с матовым стеклом. Свет в них, проходя через матовое стекло делается мягким, рассеянным. Такой источник света способен осветить всю комнату своим равномерным, рассеянным светом.

Обратный эффект даст применение светильников, имеющих отражающие поверхности или использования в таких светильниках ламп с отражающей поверхностью. Отражающий слой в них нанесён прямо на колбе лампы, ближе к цоколю. Такой свет следует использовать для освещения определённой площади помещения.

Если в доме или квартире есть люди с ослабленным зрением, то при своих расчетах делайте поправку на этот момент, несколько увеличивая удельную мощность на освещение (p).

Как правильно: 2 способа рассчитать освещенность

Разбираемся с программами и нормативами для квартир — сколько надо лампочек, чтобы света было достаточно?

В интернете миллион статей о том, что считать освещенность нужно исключительно в спецпрограммах. А обращаться за такими расчетами следует к особым людям с особыми знаниями (светотехникам). Нормальный человек в этот момент удивленно крутит у виска и покупает люстру на восемь рожков: по принципу «больше не меньше». После чего заворачивает в нее столько лампочек, сколько предполагает светильник — вот и вся светотехника, вот и все расчеты.

Забудьте все страшилки: формулы не такие уж сложные, в интернете полно бесплатных программ — справится любой, кто сдал ЕГЭ по математике. Все, что вам нужно — один раз потратить на расчеты полчаса времени, перед тем как отправиться за люстрой в магазин. И записать (сохранить) все расчеты по лампочкам — они помогут правильно заменить перегоревшие.

IVASHKINARHITECT

Зачем считать освещенность комнаты
Чтобы вы были здоровы, находясь в помещении длительное время. Пересвеченные (как ювелирные бутики) дома и квартиры — редкость. Куда чаще встречаются ситуации с «тусклыми» комнатами: вроде светильник работает, лампочка горит, но приходится щуриться. Щуритесь час, день, год — другой. А потом надеваете очки или лечите неизвестно откуда взявшийся «упадок сил» и хронические мигрени.

Не все болезни от недостаточной освещенности, но многие проблемы тусклый свет провоцирует.

ПО ТЕМЕ…
Освещение: Что «не так» с единственной люстрой на потолке

Movi Italia Srl

Как рассчитать освещенность? — Есть два пути.

Первый путь: расчет по СНИПам в программе
Нормы освещенности различных помещений в нашей стране регламентированы СП 52.13330.2011 «Естественное и искусственное освещение» и СанПиН 2. 21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий». Здесь указаны нормы для самых разных жилых и нежилых пространств, а также формулы для расчета освещенности и смежных параметров.

Формула выглядит так: освещенность в помещении — это отношение общего светового потока светильников к площади помещения с поправочным коэффициентом η.

Татьяна Харченко

Е (лк) = F (лм) / S (кв.м) × η

Е — это освещенность (измеряется в Люксах).
F — световой поток, он же яркость (измеряется в Люменах и указывается на упаковках ламп). Именно на него нужно ориентироваться, выбирая лампу, а вовсе не на мощность в Ваттах!
S — площадь помещения в метрах квадратных.
η — поправочный коэффициент: доля света, которая доходит от светильника до рабочей, т.е. горизонтальной поверхности. Нужен потому, что не весь свет от светильника достигает цели, часть его попадает на потолок, стены, мебель.

Совет: Считать все руками необязательно — воспользуйтесь одной из множества специальных программ, например, Dialux (есть и бесплатная версия). Расчет будет не таким сложным, но более точным.

Кристина Шкварина дизайнер интерьера

Второй путь: упрощенный расчет по нормативам для комнат
Для тех, кто не гонится за точными цифрами, существует способ попроще: не считать все самостоятельно с нуля, а ориентироваться на действующие нормы освещенности для жилых помещений.

Освещенность комнат нормируется таким образом:

спальни и гостиные — 150 лк (люкс),
детские комнаты — 200 лк,
ванные комнаты и санузлы — 50 лк,
кабинеты и библиотеки — 300 лк,
офисные помещения с компьютерами — 400 лк,
средний коэффициент попадания света на поверхность (η) — 0,5.

Однушечка | Odnushechka

Пример расчета
Условия: для спальни площадью 20 кв. м собираемся купить лампы со световым потоком 1000 лм (примерно столько люмен выдавала лампочка накаливания в 75 Вт, если вам привычнее ориентироваться на них, «по старинке»). Сколько таких ламп нам потребуется?

Для начала посчитаем освещенность от одной лампы: Е = 1000 лм х 0,5 / 20 кв.м = 25 лк. А теперь — количество ламп для достижения норматива в 150 лк: F = 1000 лм × (150 лк / 25 лк) = 6000 лм. 20 кв.м → 6000 лм → 6 ламп 1000 лм.

AlberoSvet.ru

А дальше — простые пропорции:

Берем лампы не 1000 лм, а 700 — их нужно уже не 6, а 9.

Комната 15 кв.м, а не 20 — достаточно 4–5 ламп по 1000 лм.

Если кухня 10 кв.м — 3 лампы по 1000 лм. А если считать, что рабочая поверхность кухни должна быть освещена поярче, чем просто жилая комната, накинем еще 1000 лм сверху.

Лампы не 1000 лм, а 400? Ок, берем их в ванную комнату: для комнаты площадью 4 кв.м — 3 лампы по 400 лм.

Ольга Шангина | Photography

А что будет, если сделать «с запасом»
Можно и так. Практика показывает, что добиться избыточной освещенности в наших квартирах сложно — особенно если осветительные приборы в комнате расположены стандартно, например, люстра на потолке и торшер у дивана. В таких обстоятельствах потолочный светильник, рассчитанный на одну лампу, мало кому подойдет: даже в ванной нужно больше 1000 лм. А на рынке не очень много ламп большей яркости. Кроме того, производители почти поголовно завышают значение светового потока на упаковках — лучше берите с запасом. Так что люстра на шесть рожков в гостиную 20 кв.м — самое то, что нужно. Да и бра над диваном будут вовсе не лишними.

ВАША ОЧЕРЕДЬ…
Расскажите, как вы во время ремонта определяли необходимое количество света в вашей квартире? С какими сложностями столкнулись, планируя освещение комнат?

Спонсируемые

Bauunternehmen | Wuppertal

Рассчитать количество осветительных приборов/люмен для внутреннего освещения

← Рассчитать размер банка конденсаторов/годовой период экономии и окупаемости

Рассчитать количество опор уличного освещения →

8 апреля 2014 г. 71 комментарий

Площадь офиса составляет 20 метров (длина) x 10 метров (ширина) x 3 метра (высота). Высота от потолка до стола 2 метра. Площадь должна быть освещена до общего уровня 250 люкс с использованием двухламповых светильников CFL мощностью 32 Вт с SHR 1,25. Каждая лампа имеет начальную мощность (эффективность) 85 люмен на ватт. Коэффициент технического обслуживания ламп (MF) составляет 0,63, Коэффициент использования составляет 0,69.и соотношение высоты пространства (SHR) составляет 1,25

Расчет:

Расчет общей мощности светильников:

Суммарная мощность светильников = количество ламп X мощность каждой лампы.
Общая мощность светильников = 2 × 32 = 64 Вт.

Рассчитать люмен на светильники:

люмен на светильники = эффективность люмена (люмен на ватт) x мощность каждого светильника
люмен на светильник = 85 x 64 = 5440 люмен

Рассчитать количество светильников:

Рассчитать минимальное расстояние между каждым светильником:

Высота потолка и стола составляет 2 метра, а отношение высоты пространства составляет 1,25, поэтому
Максимальное расстояние между светильниками =2×1,25=2,25 метра.

Рассчитать количество рядов Требуемый ряд светильников вместе с шириной помещения:

Требуемое количество рядов = ширина помещения / макс. Расстояние = 10/2,25
Требуемое количество строк = 4.

Рассчитайте количество необходимых приспособлений в каждом ряду:

Количество необходимых приспособлений в каждом ряду = общее количество приспособлений / количество рядов = 21/4
Количество необходимых приспособлений в каждом ряду = 5 №:

Рассчитать осевое расстояние между каждым светильником:

Осевое расстояние между светильниками = длина комнаты / количество светильников в каждом ряду
Осевое расстояние между креплениями = 20 / 5 = 4 метра

Расчет поперечного расстояния между каждым светильником:

Поперечное расстояние между светильниками = ширина комнаты / количество рядов светильников
Поперечное расстояние между светильниками = 10/4 = 2,5 метра.

Вывод:

Количество рядов светильников = 4 №
Количество светильников в каждом ряду = 5 №
Осевое расстояние между креплениями = 4,0 метра
Расстояние между светильниками в поперечном направлении = 2,5 метра
Необходимое количество приспособлений = 21 №

Нравится:

Нравится Загрузка…

Рубрика: Без рубрики

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмадабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications). Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить себя по различным инженерным темам.

Как правильно рассчитать освещение для каждой комнаты

Текст Katharina Schwarze
26.08.21

Концепция сбалансированного освещения состоит из трех уровней: общего освещения, акцентного освещения и рабочего освещения. Узнайте здесь, какие светильники для чего подходят и как рассчитывается необходимый световой поток.

Пробирка с плацебо 46 от Modular Lighting Instruments

Трубка Placebo up 46 от Modular Lighting Instruments

Мы знаем, что освещение, вероятно, является одним из самых мощных средств воздействия на восприятие пространства с точки зрения его геометрии. Только благодаря свету цвет становится цветом, а материя становится актуальной.

Светодиодные источники света за последние годы полностью изменили все сферы рынка светильников. Для светового дизайна помещений это означает, что светимость больше не имеет ничего общего со спецификацией WAT (т. е. потребляемой мощностью источника света), а скорее требуемая сила света на комнату рассчитывается в люменах .

Что означает Люмен?

Люмен — это единица измерения светового потока в системе СИ и, таким образом, мера яркости, воспринимаемой человеческим глазом. — чем выше число люмен, тем ярче свет. В описаниях продуктов производителей светильников обычно содержится информация об этом значении, и в зависимости от того, какую лампочку вы выберете, это значение также можно контролировать.

9Торшер Arum 0002 от Ferm LIVING

Напольный светильник Arum от ferm LIVING

Сколько люмен должно быть в комнате?

Эмпирическое правило гласит, что 100 лм/м² подходит для жилых комнат, а 300 лм/м² — для «рабочих помещений» , таких как кухни или ванные комнаты. Так, например, если спальня имеет площадь 20 кв. м, все светильники в комнате вместе взятые должны иметь силу света 2000 лм.

Это значение никогда не следует принимать за абсолютное значение, оно всегда зависит от индивидуальных факторов помещения. Например, темные стены или мебель поглощают свет, тогда как светлые предметы отражают его. Также необходимо учитывать количество и размер окон и, соответственно, попадание естественного света.

Подвеска-конус

от Kristina Dam Studio

Конусная подвеска от Kristina Dam Studio

Как комбинировать светильники для создания согласованной концепции освещения?

Хороший световой дизайн — это многослойность. Слишком равномерное освещение делает комнату одномерной, поэтому в комнату следует интегрировать разные источники света, чтобы создать контрасты и подчеркнуть цвета и текстуры. Концепция сбалансированного освещения состоит из трех уровней: окружающего света, акцентного освещения и рабочего освещения .

Вверху: Трековая система RAIL SISTEMA 5542 5543 производства Egoluce. Внизу: Mini-Pi 2 UP от Trizo21

Слой 1: Окружающее освещение

Как следует из названия, речь идет об окружающем освещении , позволяющем ориентироваться в комнате . Окружающее освещение часто исходит от потолка и задает тон комнате. Он может сливаться с архитектурой и в значительной степени уходить, как, например, в Mini-Pi 2 UP от Trizo21, или создавать уменьшенные графические световые моменты, как, например, в системе направляющих освещения RAIL SISTEMA от итальянского производителя Egoluce.

Подвесные светильники обеспечивают более реалистичную и эстетичную форму окружающего освещения. Из-за текущей тенденции Japandi бумажные светильники снова чрезвычайно популярны, такие как современная классика Formakami Хайме Хайона для &TRADITION. Бумажные светильники сравнительно экономичны в производстве, дают приятный рассеянный свет и сочетают в себе японский и скандинавский колорит.

Подвесной светильник Formakami Jh4 от &TRADITION

Подвесные светильники Formakami Jh4 от &TRADITION

Уровень 2: Акцентный свет

Этот второй уровень освещения создает фокусы, например, чтобы подчеркнуть изображение или определенный элемент в комнате. Акцентный свет создает контраст и драматизм, добавляя комнате глубины .

Как правило, акцентный свет примерно в три раза ярче общего освещения комнаты. Как и окружающее освещение, его можно установить на потолке, как в примере с прожекторами Capri от Nemo.

Верх: Капри от Nemo. В центре: настенный светодиод Duell 500 лм производства Modular Lighting Instruments. Внизу: Moonline von Flos

Важным компонентом архитектурных концепций интерьера являются акцентные светильники в виде настенных светильников, таких как настенные светодиодные светильники Duell от Modular Lighting Instruments или архитектурное освещение Moonline от Flos, полностью интегрированное в стену.

Уровень 3: Рабочее освещение

Часть плана освещения, наиболее тесно связанная с определенной функцией или задачей, — это рабочее освещение, при этом термин «задача» охватывает широкий спектр действий, таких как чтение, приготовление пищи, прием пищи или чистить зубы. Таким образом, рабочий свет освещает определенную область, в которой выполняется задача .

Вверху: Противовес от Luceplan. Внизу: Ambrosia 315 Black от Marset

Свет может исходить от стены, как элегантно демонстрирует Counterbalance от Luceplan. Но подвесной светильник над столом или, как показано здесь, неоновая трубка над столом (Ambrosia 315 Black от Marset) также можно классифицировать как рабочий свет.

Классическая настольная лампа, наверное, не нуждается в объяснении. Минималистская и в то же время скульптурная модель Cone от датского дизайнера Кристины Дам зарабатывает очки как окружающий свет, который сочетается с настольной лампой и просто размещается на полу там, где это необходимо.

Вверху: Конус Кристины Дам. Внизу: настольная лампа Cesta Metalica от Santa & Cole

Вверху: Конус Кристины Дам. Внизу: Настольная лампа Cesta Metalica от Santa & Cole

Гибкость — ключевое слово здесь, потому что, кроме кухни и ванной, большинство видов деятельности больше нельзя четко отнести к одной области.
